Сообщение uvat » 12 дек 2009, 15:41
В разных темах отвечал на вопросы по поводу переделки двигателя Планета на водяное охлаждение, вот решился собрать всё в кучу.
Минимальный набор для переделки:
Цилиндр ПД-10, головка цилиндра ПД-10, шпильки с гайками от ПД-10,
прокладка головки, прокладка выпускного коллектора, прокладки под патрубки на цилиндр и головку, продувочный краник на головку ПД-10(можно просто болт в качестве заглушки).
Переходник под карбюратор самодельный.
Выпускной коллектор самодельный.
Датчик и прибор температуры, есть два варианта :
от Ваз-06 и Уаз, датчик врезается в головку цилиндра или в верхний патрубок, последний вариант удобней.
Убираем все шероховатости литья в каналах цилиндра с помощью полукруглого и круглого напильника, можно удалить язычок из впускного окна(с помощью электролобзика).
Поршень поршневой палец и кольца всё планетовское, поршень подбираем по цилиндру ПД-10.
Электропомпу используем от Газели.
Выхлопной коллектор полностью самодельный, в моём варианте фланец изготовлен из металла 6мм, сам корпус из квадратного профиля 50502, в него под необходимым углом( в зависимости от компоновки) в варена труба, но можно использовать заводской глушитель ПД-10 перекроив его.
Я использовал радиатор от Ваз 10ки, но могут быть и другие варианты(в идеале медный радиатор от Ваз-2121 или Газели).
Принудительный обдув осуществляется с помощью штатного электровентилятора или сделав самодельный кожух и установив моторчик с крыльчаткой от автомобильной печки салона(Ваз, Уаз).
Выбор моторчика и радиатора во многом зависит от условий эксплуатации и температуры окружающего воздуха.
Например: при движении по тяжёлому болоту с грузом на пневматиках на 1300 лучше установить штатный электрообдув радиатора, а при эксплуатации караката на Бел-79 и в менее суровых условиях будет достаточно моторчика от печки отопителя салона.
Для включения элетровентилятора используем штатный датчик, расположенный в радиаторе.
Электропомпа приводится в действие от датчика установленного в верхний патрубок радиатора, можно на аварийный случай установить тумблер принудительного включения помпы и сделать контрольную лампочку на панели приборов, сигнализирующую о включении помпы.
Помпа подключена в водяной контур параллельно нижнему патрубку радиатора, для того, чтобы в полной мере использовать возможности термосифонной системы охлаждения.
Характеристики помпы:
Конструкторское обозначение 32.3780
Номинальное напряжение 12 В
Максимальный ток 4,0 А
Создаваемое давление 0,15 кг/см2
Масса 1,15 кг
Датчики включения помпы и электровентилятора включаются через реле и защищены предохранителями.
Температуру срабатывания датчиков подбираем индивидуально, в зависимости от условий эксплуатации.
Использование водяной системы охлаждения на каракате, значительно увеличивает ресурс двигателя.
Имеет место не значительная потеря мощности(теоретически), а на практике это не заметно за счёт большого понижения в трансмиссии.
Эта статья писалась в большей мере применительно к каракатам, переделка на мотоцикле будет иметь некоторые нюансы.
Авто самоделки
Самодельные автомобили, трактора, вездеходы и квадроциклы
Самодельное водяное охлаждение на ИЖ Планета-5
Самодельное водяное охлаждение на ИЖ Планета-5, сделанное из цилиндра с головкой от пускового двигателя ПД-10 трактора МТЗ-80.
Приветствую всех любителей мото техники! В этой статье, речь пойдёт о простом и эффективном методе изготовления водяного охлаждения на мотоцикл ИЖ.
Иж Планета-5 в своё время, считался хорошим мотоциклом советского и постсоветского периода. Аппарат был неприхотливым, надёжным и простым в эксплуатации.
Но, техника была далеко не идеальной. Двигатель с воздушным охлаждением не сложно перегреть. В данной статье напишу, как решить проблему с перегревом, установив систему водяного охлаждения на ИЖ Планета 5.
Хочу отметить, что этот метод не является инновацией 21 века. Так делали еще во времена СССР. Это проверенная и рабочая схема.
Для установки цилиндра от «пускача» ПД-10, на картер ИЖа, нужно изготовить переходную плиту. Поршневая же остаётся от Планеты, но шатун толще, чем изначально в цилиндре ПД-10. Для того, чтобы шатун не задевал стенки цилиндра, нужно расширить нижнюю часть гильзы. Толщины стенок гильзы достаточно для проведения такой работы.
Охлаждающая жидкость подаётся электрической помпой от «газели» в нижнюю часть цилиндра. Затем тосол выходит из верхней части цилиндра и поступает в ГБЦ, из ГБЦ дальше движется в радиатор охлаждения, а из радиатора, обратно в помпу.
В качестве радиатора охлаждения, использован трёхрядный медный радиатор печки отопителя ВАЗ-2106.
Его производительности более чем достаточно для этого маленького двигателя. Правда система работает без термостата, не знаю насколько это правильно.
На руле установлен маленький расширительный бачок, сделанный из банки для краски.
В бачок «лишняя» жидкость подаётся через штуцер. В крышке сделан пружинный клапан, который сбрасывает лишнее давление по резьбе крышки. Расширительный бачок выглядит примитивно, но со своей задачей он справляется.
После установки цилиндра МТ-10, двигатель начал звучать как трактор. Пришлось переделать выпускной тракт и установить второй глушитель, как это было на предыдущих «планетах».
В целом, после всего этого тюнинга, была решена проблема с перегревом двигателя. Мотор можно крутить до 8500 об\мин не боясь его перегреть.
Советский мотоцикл обрёл возможность существовать в наши дни, динамично передвигаясь по дорогам общего пользования.
Видео обзор Иж Юпитер-5 с водяным охлаждением:
Установка жидкостного охлаждения на ИЖ Юпитер 5
Всем привет! Участились случаи когда у меня спрашивают «о! а как ты сделал водяное охлаждение на юпитер?». Поэтому было решено написать сию заметку, в которой вкратце описать процесс установки жидкостного охлаждения на мотоцикл ИЖ Юпитер 5К.

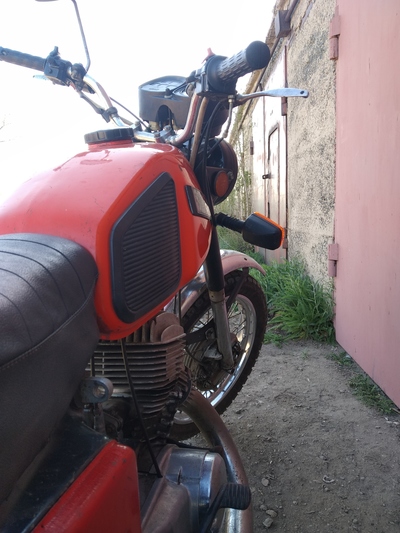

По документам у меня мотоцикл ИЖ 6.114, модели Юпитер 5К 1988 года выпуска. Приставка «К» обозначает что к мотоциклу прилагается боковой прицеп ВМЗ, в простонародии люлька или коляска.
В моих руках мотоцикл с 2007 года и за это время претерпел множество изменений. Об одном из них ниже.
Глава 1. Как всё начиналось
Проснувшись одним прекрасным утром я понял, руки чешутся не от того что грязные, а от дикого желания сотворить со своим конём какое нибудь чудо и полез я в великий и могучий интернет читать инфу и впитывать её как губка боб. Начитавшись теории, переходим к практике забиваем болт на это дело ибо очень сложно и денег не меряно. Но руки покоя не дают. Поехали мы как то с товарищем в Биробиджан и случилось у нас великое горе, перегрелся и заклинил двигатель ((( Стоим мы значит на трассе, километров 10-15 до города, километров 70 до дома, заклинивший двигатель, печаль в глазах. Отдохнув, остынув, выпив сочку начинаем ремонт. Скинули головки. Поршни ободраны, зеркало цилиндра тоже. Делать нечего, собираем обратно. Ради смеха пытаемся завести. Хм, коленвал стал проворачиваться, и даже схватывает, и даже завелся! правда ехать хотел максимум 60 км\ч =(( но этого хватило доехать до города (да, мы не стали возвращаться сразу домой, а поехали дальше). По возвращению домой первым делом раскидал двигатель по гаражу и понял, что момент настал и пора бы заняться установкой водяного охлаждения. Был сентябрь, впереди долгие зимние вечера, вот он момент истины!
Итак, всё что нам нужно знать:
двигатели были следующих серий:
картеры ИЖ Ю5 сб.1 — сб.1-05 воздушного охлаждения (мой вариант)
картеры ИЖ Ю5 сб.1-07 воздушного охлаждения, но допускают установку жидкостного охлаждения
картеры ИЖ Ю5 сб.1-08 жидкостного охлаждения
марку картера можно узнать на переднем креплении двигателя к раме, недалеко от его заводского номера.
Установить «водяные» цилиндры в картеры 07 и 08 — дело не хитрое, по сути это один и тот же картер, который имеет более глубокую кривошипно-шатунную камеру. А вот в 05 картер это целая история. Всё дело в том, что конструктивно цилиндро-поршневая группа в двигателе 07-08 смещена ниже, смещены юбки цилиндров, юбка поршня, картер глубже. При этом ход поршня и размеры шатуна остаются прежними. Зачем? спросите у конструкторов))
Выходов как обычно несколько:
1. Фрезернуть КШК и установить комплект «водяной» ЦПГ
2. Сделать 7 мм проставку из алюминия и тем самым поднять «водяной» цилиндр над картером и оставить «воздушный» поршень. При этом необходимо изготовить удлиненные шпильки крепления головки
3. Отрезать лишнее и установить «водяную» ЦПГ в «воздушную» КШК
Первый вариант не рассматривался впринципе, ручной фрезер? где б его взять… А если запорю КШК? новый картер искать… точно не подходит.
Проставку изготовить? ну по форме прокладки можно было бы сделать проставочку и дело в шляпе, но подгонка степени сжатия, зависящей от толщины этой прокладки меня не вдохновила, тем более цилиндров два.
Решено — режем!
Глава 3. От теории к практике
Головок у них не оказалось, поэтому их приобрел с рук у добрых людей с форума мотоиж
ИЖ ПЛАНЕТА СПОРТ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ
3.4K пост 9.3K подписчика
Правила сообщества
Добавляйте только посты по тематике сообщества, высказывайте своё мнение аргументированно. У нас под запретом:
• Грубое или провокационное общение (например, прямые пожелания смерти или увечий)
• Оскорбление участников сообщества
• Оскорбление автора поста или личности оппонента в споре
• Попытка в обсуждениях приплести политику
• Публикация, целью которой является реклама, в т.ч. реклама другого сообщества
• Публикация видео с тематикой ДТП кроме [моё].
Указанное поведение приведёт к скрытию ветки комментариев/выносу поста и считается предупреждением. Повторение такого поведения может привести к блокировке в сообществе.
Мы не приветствуем заезженные шутки о смерти, будьте оригинальней!)
Ох уж этот ПС, как он лягался сволочь!
Я не понимаю как хватало знаний, умений!! Для меня в юношеские годы это был космос! Никогда бы не повторил.
Золотые руки! А это был единственный мот с такими доработками?
Ответ на пост «Куриные горлышки»
Я вырос без отца, как тогда говорили, с «матерью-одиночкой». Мать работала дворником за служебную квартиру с одной маленькой комнатушкой, где мы тогда и жили. Денег хватало прожить ровно от зарплаты до зарплаты. Поэтому частыми гостями на нашем столе был суп из куриных лапок и макароны, обжаренные с килькой в томатном соусе. А так же порезанный репчатый лук с солью, политый нерафинированным подсолнечным маслом. И выглядел бы полным дураком тот, кто сказал бы мне тогда, что это еда бедняков.
p.s. Суп из куриных лап я сейчас не варю, жена говорит, что это слишком крипово выглядит, как отрубленные человеческие кисти ( о, да, я живу в Санкт-Петербурге ))) А кильку с макаронами ем довольно часто, разве что стараюсь купить ее с добавлением в соус чили. И дело уже не в деньгах, а в ностальгии по детству.
Ну, раз уж пошёл разговор о ностальгии и высоте.
Подержите, как говорится, моё пиво.
Авто самоделки
Главная > Обзоры ИЖ
У Юпитера пятого поколения существенно модернизирован двигатель. Более выгодно подобраны фазы газораспределения, оптимизирована продувка цилиндра и улучшены тягово-динамические характеристики. Силовой агрегат новой модели мотоциклов ИЖ Юпитер-5 лучше своих предшественников справляется увеличением скорости сопротивления, что немаловажно при движении с коляской по проселочным дорогам.
Максимальный крутящий момент увеличен с 3,4 до 3,5 и достигается он при показателе на 600-900 об/мин меньше чем ранее. Хотя максимальная мощность, по сравнению с Юпитером 4 уменьшилась на 4 л.с (с 28 до 24), мощность на самых ходовых, средних оборотах, несколько возросла — на 2 л.с. Показатель частоты вращения соответствующий максимальной мощности в «5»-ой модели снижен до 4800-5600 об/мин при 5600-6200 об/мин у «Юпитер-4».
Приятно радует то, что при полной нагрузке ИЖ Юпитер-5 легко набирает скорость и уверенно себя чувствует на высших передачах, что позволяет переключать их гораздо реже, чем на предшественнике. Это аспект будет по сердцу, как сельским мотолюбителям, так городским.
Расход топлива у одиночной модели 5,9л/100км вместо прежних 6,2 и 7,1 вместо 7,5 л/100км при наличии коляски.
Изменения в конструкции цилиндров и оребрении головок позволили снизить шумность двигателя. В целом агрегат стал более надежным из-за увеличения износостойкости поршневых колец, улучшения герметизации картера, улучшения механизма кик-стартера и храпового механизма в барабане сцепления.
Двигатель ИЖ Юпитер-5-03
Двигатель жидкостного охлаждения ИЖ Юпитер-5 выгодно отличается от охлаждения встречным потоком воздуха тем, что может работать длительное время в экстремальном режиме при высокой температуре окружающей среды. Это позволяет использовать в стационарных установках без внешнего обдува. Одновременно повышается техноэкономические и экологические параметры мотоцикла.
Поршневая водяного охлаждения мотоцикла ИЖ Юпитер-5-03(ИЖ 6.113-03): 1 –крышка генератора; 2 – крышка картера правая; 3 – генератор; 4 – уплотнение с правой крышкой; 5 – вал коленчатый правый; 6 – половина картера правая; 7 – маховик; 8 – уплотнение коленчатого вала; 9 – крышка кривошипной камеры; 10 – вал коленчатый левый; 11 – уплотнение левое; 12 – половина картера правая; 13 – звездочка коленчатого вала; 14 – крышка картера правая; 15 – водяной насос; 16 – цилиндр; 17 – свеча зажигания; 18 – головка цилиндра; 19 – поршень; 20 – шатун.
Система жидкостного охлаждения ИЖ Юпитер-5-03 с принудительной циркуляцией жидкости включает: — специальные цилиндры и головки цилиндров с полостями для циркуляции жидкости; — крышки головок цилиндра; — коллектор с термостатом; — водяной насос с приводом; — радиатор с расширительным бачком и паровоздушными клапанами в пробке радиатора; — вентилятор с электродвигателем и термореле включения вентилятора; — термостатик включения сигнального индикатора перегрев; — гибкие соединительные шланги и хомуты их крепления.
Двигатель Юпитер-5-03 жидкостного охлаждения имеет не взаимозаменяемые с двигателем воздушного охлаждения поршни, поршневые кольца и коленчатый вал по отверстию верхней головки шатуна, в который устанавливается специальный игольчатый подшипник.
В качестве охлаждающей жидкости на ИЖ Юпитер-5-03 рекомендуется антифриз А40 М (ТОСОЛ). Допускается кратковременно применять воду, желательно кипяченую, не допуская ее замерзанию. Использования воды в системе ведет к преждевременному износу деталей водяного насоса.
Система охлаждения мотоцикла ИЖ Юпитер-5-03(ИЖ 6.113-03): 1 – термореле; 2 – вентилятор с кожухом; 3 – коллектор в сборе; 4 – шланг подающий; 5 – патрубок выпускной; 6 – карбюратор; 7 – патрубок верхний чехла цепи; 8 – патрубок нижний чехла цепи; 9 – пробка сливная коробки передач; 10 – крышка люка маховика; 11 – прокладка люка маховика; 12 – пробка полости маховика; 13 – шланг подводящий; 14 – демпфер крепления; 15 – хомут закрепления шланга; 16 – защита радиатора; 17 – радиатор; 18 – пробка.
Система охлаждения ИЖ Юпитер-5-03 работает в автоматическом режиме, поддерживая температуру жидкости в пределах 80…90 градусов. В период прогрева холодного двигателя, клапаны термостата закрыты, циркуляция антифриза идет через небольшое отверстие в коллекторе, имея ограничительную скорость потока и расход. При нагревании до 80 градусов открывается клапан термостата, обеспечивая уменьшение сопротивления, потоку тосола, увеличивая скорость и, тем самым, повышая эффективность охлаждения.
Электродвигатель вентилятора включается при температуре антифриза 92 градуса и выключается при температуре 87 градусов.
При нагреве жидкости до температуры 98…104 градуса термодатчик включает индикатор на щитке приборов мотоцикла перегрев.
Предохранительные клапаны в пробке радиатора регулируют избыточное давление 0,05Мпа и разряжение 0,012Мпа.
Увеличенный коэффициент объемного расширения антифриза компенсируется расширительным бачком, соединенным трубкой с радиатором.
Охлаждающая жидкость заливается в радиатор через горловину до уровня утопления верхних трубок (заправочная емкость 2,1 литра). Слив жидкости через сливные отверстия в двигателе при снятой пробке радиатора.
Авто самоделки
Самодельное водяное охлаждение на ИЖ Планета-5, сделанное из цилиндра с головкой от пускового двигателя ПД-10 трактора МТЗ-80.
Приветствую всех любителей мото техники! В этой статье, речь пойдёт о простом и эффективном методе изготовления водяного охлаждения на мотоцикл ИЖ. Иж Планета-5 в своё время, считался хорошим мотоциклом советского и постсоветского периода. Аппарат был неприхотливым, надёжным и простым в эксплуатации.
Но, техника была далеко не идеальной. Двигатель с воздушным охлаждением не сложно перегреть. В данной статье напишу, как решить проблему с перегревом, установив систему водяного охлаждения на ИЖ Планета 5.
Хочу отметить, что этот метод не является инновацией 21 века. Так делали еще во времена СССР. Это проверенная и рабочая схема. Для установки цилиндра от «пускача» ПД-10, на картер ИЖа, нужно изготовить переходную плиту. Поршневая же остаётся от Планеты, но шатун толще, чем изначально в цилиндре ПД-10. Для того, чтобы шатун не задевал стенки цилиндра, нужно расширить нижнюю часть гильзы. Толщины стенок гильзы достаточно для проведения такой работы.
Охлаждающая жидкость подаётся электрической помпой от «газели» в нижнюю часть цилиндра. Затем тосол выходит из верхней части цилиндра и поступает в ГБЦ, из ГБЦ дальше движется в радиатор охлаждения, а из радиатора, обратно в помпу.
В качестве радиатора охлаждения, использован трёхрядный медный радиатор печки отопителя ВАЗ-2106.
Его производительности более чем достаточно для этого маленького двигателя. Правда система работает без термостата, не знаю насколько это правильно. На руле установлен маленький расширительный бачок, сделанный из банки для краски.
В бачок «лишняя» жидкость подаётся через штуцер. В крышке сделан пружинный клапан, который сбрасывает лишнее давление по резьбе крышки. Расширительный бачок выглядит примитивно, но со своей задачей он справляется.
После установки цилиндра МТ-10, двигатель начал звучать как трактор. Пришлось переделать выпускной тракт и установить второй глушитель, как это было на предыдущих «планетах».
В целом, после всего этого тюнинга, была решена проблема с перегревом двигателя. Мотор можно крутить до 8500 об\мин не боясь его перегреть.
Советский мотоцикл обрёл возможность существовать в наши дни, динамично передвигаясь по дорогам общего пользования.
Видео обзор Иж Юпитер-5 с водяным охлаждением:
Автор самоделки: Матвей Синеков.
Поделиться в соц. сетях
Интересные самоделки на нашем сайте
Моторы-водянки получили распространение совершенно не зря. Сейчас практически все моторы делются с водяным охлаждением, и лишь единицы выпускаются с воздушным. В данном посту к водяному охлаждению я приравниваю двигатели со специально выделенной системой охлаждения, собственным теплоносителем (антифризом), насосом (помпой) и радиаторами. Достоинств у них много, и любой воздушник просто не выдерживает конкуренции. А о многих плюсах водяного охлаждения некоторые так и не знают.
На первый взгляд – взгляд потребителя, владельца разъездного мотоцикла (не гоночного кроссового или шоссейно-кольцевого) – преимущества двигателей с водяным охлаждением лежат на поверхности:
водяное охлаждение не дает перегреться двигателю практически в любых режимах с мотора водяного охлаждения можно снимать больше мощности при том же рабочем обьеме и меньшем весе он не ломучее он не дороже в эксплуатации
О минусах водяного охлаждения все тоже как будто наслышаны, и напомнить о них здесь стоило бы лишь для соблюдения баланса аргументов. Но на самом деле есть только один значимый для потребителя недостаток (и недостаток ли?) мотора с водяным охлаждением:
Наличие дополнительной системы охлаждения, обслуживание которой сводится к замене, далеко не самой дорогой, жидкости раз в 2 года, в то время как воздушные аналоги куда требовательнее к качеству недешевого масла, работа которого у них сложнее.
Все остальные минусы или давно потеряли актуальность, или всегда были досужими сказками.
Да, было время, 30 лет назад, когда говорили мотоцикл с водяным охлаждением, воображение рисовало фантастические картины. Никто даже представить не мог, что это станет возможным и доступным каждому.
Suzuki GT750 — Первый японский мотоцикл с водяным охлаждением
1. У водянки ниже температура – правда
Представьте себе простую ситуацию. Вы стоите на светофоре, загорается зеленый и вы ускоряетесь. Коэффициент теплоотдачи для стенки-воздуха, даже при вынужденной конвекции и значительном оребрении намного меньше, аналогичного для пары стенка-жидкость. А учитывая что помпа связана с коленвалом, и скорость омывания цилиндров растет пропорционально оборотам, мотор с водяным охлаждением гораздо эффективнее охлаждается воздушного аналога. Отсюда и увеличенный ресурс и большая мощность. Добавьте сюда аллюминиевый блок, и вы получите почти неперегреваемый аппарат.
2. Водянка ломучее – неправда
На самом деле надежность, в глобальном понимании этого слова, не прямо связана с типом охлаждения мотоцикла или количеством узлов. 80% отказов двигателей вообще не связаны с системой охлаждения. Приведу простой пример, вот вам мотор с 1 цилиндром, и вот с 4мя. Обьем — одинаковый. Казалось бы, рядная четверка — в 4 раза больше узлов чем в одностволке. Но почему проехать до капиталки 100 ккм на дорожной рядной 4ке — это норма, а на какой-бы то ни было одностволке — почти недостижимый результат? В моем дорожнике в 4 раза больше деталей узлов, иной раз и мощности, а ездит он дольше, и ремонтируется реже. Так может не в этом дело?
3. Звучит как рисомолка – неправда
«Рисомолка» — DRZ400
Давайте будем честны, это куда больше зависит от других факторов, чем от типа охлаждения. Водяной DRZ400 с басистым прямотоком звучит куда солиднее V-шек со стоковыми глушителями. Все еще думаете что дело в охлаждении?
4. Больший ресурс – правда
Более высокие тепловые режимы накладывают ряд ограничений к эксплуатации мотоцикла, а также более высокие требования к маслу мотора и интервалам его замены. С увеличением температуры — вязкость масла падает, а его старение происходит интенсивнее. На БП уже было бурное обсуждение, о влиянии температуры двигателя на ресурс — тут. Готовы ли вы менять масло чаще, и подбирать его тщательнее? А сможете ли покатать по картодрому, если захочется? А как насчет дальняка в страны, где +45 это норма? Или все таки, стоит сказать технологиям да?
5. Водянка хилая – неправда
Давно ли вы видели воздушные двигатели в мотоспорте? В ситуации, когда действительно на счету каждый грамм, когда каждая лошадь в моторе — это минус секунда к времени круга, нет места маркетологам, которых все так боятся. Здесь остаются только лучшие технические решения, которые удалось наработать производителям, и знаете что. Воздушек тут нет…
PS. Пост несет дружелюбный и позитивный характер) Харизма и стиль воздушников зачастую очень к месту, на классических мотоциклах смотрятся круто. Но порой, мне кажется, что люди так сильно запуганы «злыми маркетологами», что вот вот пересядут с авто и мото на лошадей.
