Как собрать бюджетную акустику в авто
Этап 1 Построение бюджетной аудиосистемы
Задача:
Построить громкую аудиосистему, притягивающую внимание окружающих. Бюджет — минимален! Система должна быть дешевой, простой, но мощной!
Головное устройство:

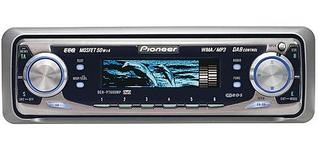

Pioneer DEH-P7600MP. Легендарный аппарат с «дельфинчиками» ))) Есть все необходимые настройки. Количество линейных выходов устраивает, mp3 читает. Была куплена с рук за 3500р.

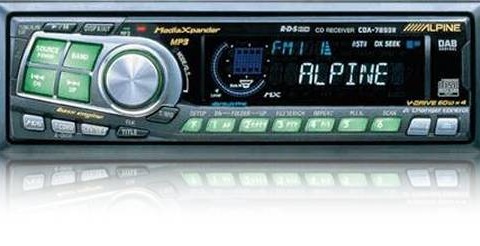

Заменил на Alpine CDA-7893R
И тут же появились минусы и плюсы…
Как я ранее и говорил, у алпайнов есть особенность в воспроизведении звука, которая на моей трех-компонентной акустике выявилась в самой своей красе )) А особенность эта — сильное завышение громкости в зоне средних и высоких частот. На 2-х компонентной акустике это не так уж и страшно, т.к. середины у них нет, а она появляется, а слишком навязчивые высокие частоты напрягают не многих, но и их можно убавить встроенным эквалайзером, чего к сожалению нельзя сделать со средними…
Что не скажешь о любой из линейки магнитол Pioneer, которые имеют встроенный 3-х полосный эквалайзер, даже в самых младших моделях.
Вот именно этой середины на Ivolga SB-6.3 стало неприлично много. А встроенный эквалайзер не позволяет оперировать ниже 10кГц (((
Придется снова переделывать кроссоверы, и занижать чувствительность СЧ и ВЧ резисторами.
Однако появились функции временной задержки динамиков, что позволило более-менее равномерно распределить сцену. Регулировать фазу саб-вуфера и… пожалуй все.
Итак, пару слов о вечной борьбе сторонников Alpine и Pioneer:
Я бы все таки выбрал Pioneer. Во-первых из-за более расширенных настроек и более сочного звучания. Alpine суховат, нет полноценного эквалайзера. Наверное он будет более полезен для поканального подключения, или для простой двух-компонентной акустики, которая имеет более ровную АЧХ.
Акустическая система:
Тут пришлось повыбирать… Смысла покупать б/у нет, т.к. у таких вещей ресурс гораздо ниже головных устройств, да и не известно как с ними обращались. А среди новых компонентов выбор огромен! Искал, искал… нашел! ТРЕХ-компонентная акустическая система IVOLGA SB6.3. Динамик выглядит обнадеживающе! Фазовыравнивающая пуля скрывающаяся под названием Silver Bullet. Купольный среднечастотник и внушительных размеров твиттер. Розничная цена в нашем магазине 4700р. Для 3-х компонентной очень даже бюджетно.
Усилитель:
Тут нужен мощный, надежный, с хорошими показателями и возможностями всех настроек. Один из самых подходящих и доступных вариантов — усилитель KICX KAP-45. 4 канала по 75Вт достаточно. В мост 200Вт тоже внушающе! Берем! Цена нового 7000р. Этот куплен с рук за 4500р.
Поменял усилитель!

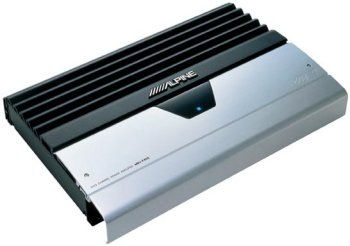

Теперь в моем багажнике красуется Alpine MRV-F450 V12 5/4/3 Channel Amplifier
и сказать по правде… я окончательно потерял уважение к усилителям KICX. Они конечно мощные, но играть не умеют )))
ттх:
MOSFET
4 x 90W+370W @ 4Ohms MAX Power
2 x 240W+370W @ 4Ohms MAX Power Bridged
4 x 50W+220W @ 4Ohms RMS Power @14.4V
50Hz — 200Hz
4 x 30W+150W @ 4Ohms RMS Power 12V
4 x 40W+150W @ 2Ohms RMS Power 12V
2 x 80W+150W @ 2Ohms RMS Power 12V Bridged
Subsonic Filter
Top Panel Adjustment
Саб-вуфер:

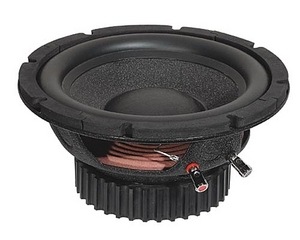

Определенно двенадцать дюймов! Надо же громко, чтоб «бабахало» ))) Выбор тоже большой… Ну а т.к. фронтальная акустическая система была выбрана марки Ivolga, решил обратить внимание на саб-вуферы того же производителя. Итог — длинноходный SPLный динамик IVOLGA DRIVE 12C. Опять же приемлимый по цене — в розницу в нашем магазине 1800р. Под него был изготовлен корпус с фазоинвертером объемом 60л.
На самом деле саб-вуферы у меня меняются как перчатки. Была и Ivolaga DRIVE 15C, BOSS CX-120DC, CIARE CW257, CIARE CW327… На данный момент стоит IMPACT 2712 SVC
Ну и установка:

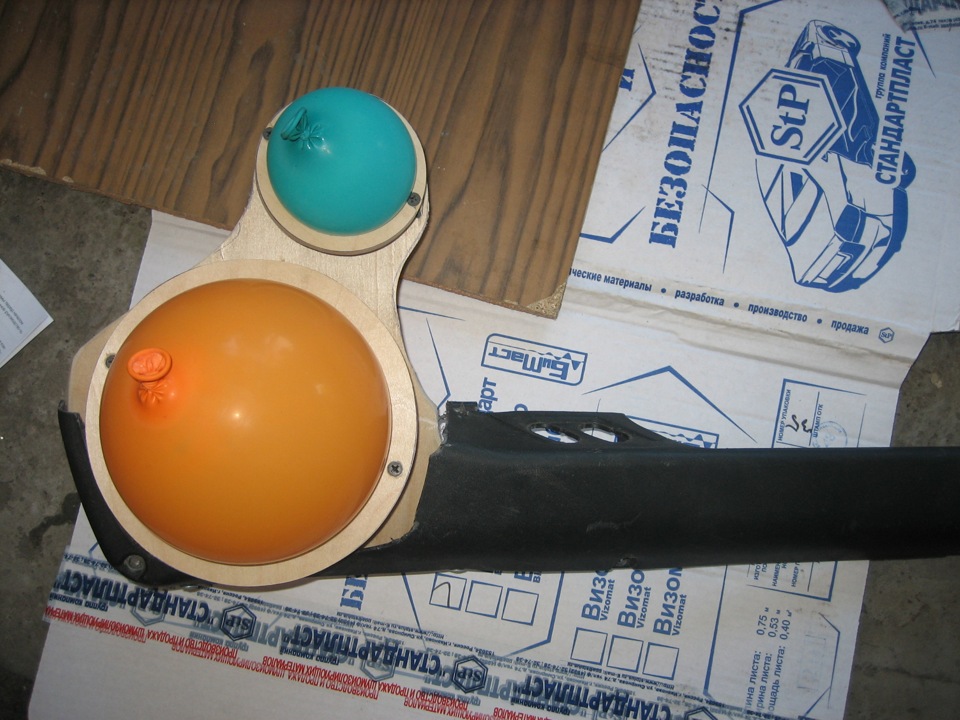

Переделаны штатные карманы под двухкомпонентные подиумы. Материал изготовления — фанера, монтажная пена и черный винил.
Берем родной карман ВАЗ 2114, спиливаем переднюю часть. Вырезаем из фанеры основание, то что будет прилегать к обшивке, и крепим его на саморезы к карману. Дальше выпиливаем кольца под динамики и устанавливаем их на стойках и саморезах на расстоянии 4-6см от основания. Каркас для подиума готов. Дальше чуть сложнее — нужна монтажная пена и воздушные шарики. Шарики прокладываем внутри колец и надуваем их, чтобы находились посередине (это нужно чтобы в центр не попала пена). Монтажную пену ни в коем случае не взбалтывать! Выдавливаем ее на любой лист дерева, желательно ламинированного, брызгаем водой из пульвелизатора и мешаем шпателем. Получается консистенция похожая на тесто. Несколько раз перемешиваем 5-10 минут, тем самым выгоняем воздух из пены. Дальше начинаем наносить ее на каркас подиума с шариком. Осторожно! Надо работать в перчатках, т.к. пена очень липучая и отчистить ее очень сложно! Если замарался — сразу отчистить ацетоном. Далее нужно поймать такой момент, когда внешний слой пены начинает подсыхать и меньше липнуть к рукам (примерно через 10-15 минут после нанесения) если пропустить этот момент — все напрасно… Пену нужно уминать руками, выгоняя воздух. Можно смачивать водой. Уминать нужно до тех пор, пока она не затвердеет (это еще минут 15-20) Дальше ждем полного высыхания 30-40 минут, и подиум можно обрабатывать шкуркой, придавая конечную форму. Пена должна быть очень твердой, не проминаться! После обработки можно обтягивать винилискожей на 88ой клей Luxe.
Обязательно шумо и виброизоляция! Все работы проводились применяя материалы Группы «Стандартпласт». Внутренняя часть двери Вибропласт М1, а поверх Барьер 8. Технологические окна закрыты стальными пластинами для придания большей жесткости. А наружная часть двери обработана материалами Визомат ПБ-2, на обшивку Барьер 4.
Также проклеян багажник Вибропластом М2 и Вибротоном ПБ-С. На крышу М1 и Барьер 8. Все работы проделаны по схеме — первый слой снимаем вибрацию, второй гасим шумы.
Как выбрать акустику в автомобиль.Инструкция для новичков.
Как выбрать акустику в автомобиль
В этой статье я попробую простым языком объяснить как простому покупателю правильно выбрать акустику в автомобиль и не ошибиться при выборе. Сразу скажу, что выбор акустики в автомобиль — дело очень сложное и зачастую даже профессионалы не с первого раза находят правильный вариант, удовлетворяющий запросы заказчика по звучанию, поэтому в этой статье речь пойдет и системах среднего класса и пользователей, которые не требуют, чтобы было слышно седьмую скрипку в оркестре в результате полученной после инсталляции системе.
Также, исходя из больше чем 10-ти летного опыта работы с Автозвуком, хочу сказать что купить дорогие компоненты акустических систем и думать что это будет гаранировать хороший и качественный звук в результате не стоит. Бывает, что даже топовые акустические системы установленные по всем правилам в результате не звучат. Автомобиль — очень сложная среда для создания правильного звука. Вот некоторые основные проблемы препятствующие получению хорошего звука в авто:
• Слушатель в автомобиле находится не по центру от динамиков. В результате звук от одних динамиков приходит к нашей голове раньше, от других позже. В серьезных системах это компенсируется процессором с временной коррекцией, который продается как отдельно, так и бывает встроенным в автомагнитолу.
• В идеале высокочастотные и среднечастотные динамики должны быть направлены на нас спереди, чтобы формировать правильную звуковую сцену. В реалии это можно достигнуть только изготовлением дорогих подиумов на стойки или на торпедо, что не каждому по карману.
• Вечная погоня за фронтальным басом. Любая система зазвучит абсолютно по другом, если нижний бас будет идти не с сабвуфера, установленного в багажнике, а с фронта. К сожалению в автомобиле установить сабвуфер вперед практически не возможно, не внося кардинальные изменения в салон.
• Наличие огромного количества шумов, скрипов, сторонних звуков. Лечится шумо-вибро изоляцией.
Одной из самых основных позиций при выборе акустики в автомобиль стоит считать то, что результат звучания акустики больше зависит от того, как она установлена, а не от того, за какие деньги она куплена. Например динамики за 6000 рублей, установленные в штатные места в двери будут играть хуже, чем динамики за 3000 рублей, установленные в ту же дверь на деревянные кольца с шумоизоляцией, что в результате будет по бюджету дешевле. Проверено и не раз.
Очень важно так же сказать о основных способах установки акустики в автомобиль.
Акустика в штатные места в торпедо. Как правило в такое место ставятся не большие динамики, крепятся на пластик, часто играют не на закрытый объем, на качественный звук с них рассчитывать не приходится. При такой инсталляции рекомендую выбирать акустику недорогую, но фирменную, чтобы служила долго. Например:
Акустика в двери, в штатные места. Тут можно хорошо развенуться и сделать хороший, качественный звук. Очень рекомендую ставить акустику размера 16.5 см. Даже если штатные места 13 см., в подавляющем большинстве случаев можно доработать штатное место и установить 16 динамики. Также, рекомендую ставить акустику 2-х компонентную, т.е. с выносной пищалкой, т.к. пищалка от коаксиальной акустики будет играть Вам в ноги и нормальной звуковой сцены Вы не получите. В целом дверь автомобиля в своем первоначальном состоянии все равно что консервная банка для акустики. Чтобы сделать из нее достойное акустическое оформление для звука ее надо обязательно шумо и вибро изоляровать. Динамик рекомендую крепить не к металлу двери, а на деревянные кольца. Примеры удачных вариантов компонентной акустики (с выносной пищалкой):
И примеры коаксиальной акустики (с встроенной пищалкой) для тыла:
Morel Maximo Coax 6
Акустика в заднюю полку. На тыл как правило ставятся овалы, изготавливается полка для установки, любо усиливается штатная. Примеры достойных вариантов для такой установки:
Крутая и недорогая аудиосистема в автомобиль
Предлагаю вам варианты не дорогих, но качественных компонентов для замены штатной аудиосистемы, основываясь на своем опыте и своем восприятии звуков и музыки! Информация чисто ознакомительная, не нужно принимать ее как инструкцию по применению.
Для начала рассмотрим головное устройство
Он имеет процессор с задержками и фильтрами и 6 RCA выходов, что дает возможность создавать разные варианты систем. Kenwood KMM-304Y может позволить построить прилично звучащую систему в очень скромном бюджете.
Можно даже организовать поканалку без отдельных усилителей – в режим 3-WAY можно подключить динамик к ГУ. Тогда отдельный усилитель понадобится только для сабвуфера. Проще и дешевле уж некуда.
Но мы поговорим о более качественной системе, сиспользованием усилителей!
Далее рассмотрим акустику!
У этой акустики все задатки хорошей акустики, но за маленькие деньги!
Корзина покрыта антирезонансным покрытием. Удобные клеммы пружинного типа. Диффузор из прессованной целлюлозы снабжен фазовыравнивающей пулей, что позволяет улучшить звук на определенных частотах! Качество сборки хорошее следов клея или кривых элементов в конструкции не обнаружено.
Звук четкий, точный, сбалансированный, низов немного, но зато очень детальные ударные, высокие частоты в меру четкие и воздушные!
Практически все преимущества и плюсы как и у их старших собратьев Компонентная АС Ural AК-74.С, тоько все в одной конструкции!
Усилитель для акустики
Мне очень понравился 4х канальный Усилитель Ural BV 4.70
Почему спросите вы? Да потому что у него все задатки хорошего и дорогого усилителя, только дешевле раза в 3-4.
1) Позолоченые контакты
2) Разъемы сразу под «кабель» (не надо приделывать клемки)
3) Качественые компоненты
5) Выход для подключения еще одно усилителя, если вдруг не хватает для подключения дополнительных компонентов
6) В дальнейшем этот усилитель можно использовать даже в поканалке (фильтра позволяют сделать это)
Дальше рассмотрим сабвуфер и усилитель для него
Предлагаю взять JBL Stage 1200B и SWAT M-1.500
Сабвуфер JBL Stage 1200B хоть и не мощный, но в меру качественный, подойдет для прибавки к низким частотам, качественно и точно, выделяя нижние частоты! Конечо он не будет трясти окна и гонять ветер, он не для этого! Бас очень быстрый и точный. Никакой долбежки и гудежки, звук приятный. Глубины и мощности баса конечно же недостаточно. Но за свою стоимость отличный саб!
Компактный и легкий сабвуфер, который без проблем поместился в любой багажник. Аккуратно обтянут карпетом, имеются защитные грили.
Так же этот моноблок подойдет и для более мощного саба, т.к. он способен раскачать 500Вт в 2Ом
Настройка
На усилителях выставляем Gain на середину, фильтра OFF или FLAT, на магнитоле включаем 3-way и в кроссоверах выставляем «срезы». «Подрезаем» сверху саб и снизу акустику, тем самым состыковываем их. Акустику можно «поррезать» и сверху, кто не любит очень высокие частоты. Более подробно о настройке вы можете найти в интернете!
Вывод
Лично я все эти компоненты прослушивал и они мне очень понравились! По этому смело советую к преобритению и замене штатки на более качественую систему.
Хороший звук в машине: что это, сколько стоит и как поставить
Что такое плохой и хороший звук, сколько динамиков должно быть в салоне, за какие деньги можно купить действительно хорошую систему и что в ней должно быть, помимо колонок? Секретами делится наш эксперт.
Чем плоха штатная аудиосистема?
Поскольку аудиосистема не влияет прямо ни на безопасность, ни на надежность автомобиля, автопроизводители традиционно не стараются сделать ее звучание лучше: главное, чтобы «музыка» была надежной и не портила статистику поломками. Как правило, на конвейере автомобили комплектуются аудиокомпонентами известных брендов — Blaupunkt, Clarion, Panasonic, Philips. Но не стоит покупаться на «доброе имя» — в штатные комплектации идут самые простые версии оборудования без цели угодить меломанам.
Штатная акустика обычно имеет узкий частотный диапазон, воспроизведение с «пластмассовым» или «картонным» призвуком и плоскую, необъемную звуковую сцену. Кроме того, на высокой громкости динамикам нередко начинают «подыгрывать» детали отделки интерьера, «украшая» фонограмму трелями и вибрациями фрагментов торпедо и дверных карт.
Конечно, тут мы не говорим об автомобилях премиум-сегмента, которые «с завода» комплектуются компонентами элитных марок (Harman Kardon, Bang & Olufsen, Bose), отличаются специальной подготовкой кузова, наличием усилителей, сабвуфера и тщательно рассчитанным размещением динамиков.
Что такое качественный звук в автомобиле?
Это возможность не только насладиться вокалом поп-звезд, но и оценить мастерство исполнителей отдельных инструментальных партий, солистов с широким диапазоном голоса. «Правильные» динамики точно передают все оттенки звучания инструментов, не приукрашивая звучание и не скрадывая его особенностей. Хороший звук должен быть чистым, без примесей в виде резонанса деталей салона. Конечно, нештатная музыка может быть еще и громче, чем «родная», но это нельзя считать основным фактором качественной инсталляции.
Кому стоит оставить штатную аудиосистему?
При всех ее минусах штатная аудиосистема обычно надежна, обладает достаточной громкостью, неплохо воспроизводит звук в диапазоне человеческой речи и многих популярных музыкальных жанров. Так что если вы на недорогой машине гоняете с утра до вечера по разбитым дорогам в компании разговорчивых пассажиров, слушаете шансон или FM-радио и дорожите оригинальным состоянием интерьера, скорее всего, штатная акустика как раз для вас.
Сколько динамиков должно быть в машине?
Количество громкоговорителей — отнюдь не самый важный фактор, гораздо важнее — тип акустической системы. Для точной передачи всех нюансов фонограммы акустика должна быть компонентной — как минимум с двумя частотными каналами. Фактически каждый такой громкоговоритель состоит из двух динамиков: высокочастотного твитера («пищалки») и низко-среднечастотника — мидбаса, а также из частотного фильтра-кроссовера.
Необходимый минимум в автомобиле — одна пара таких двухканальных комплектов, размещенная в передней части. Это так называемый фронт, которого в целом достаточно для того, чтобы «почувствовать разницу» на фоне штатной системы. Для лучшего воспроизведения низких частот желательно разместить в задней части салона еще одну пару обычных (однокомпонентных) громкоговорителей диаметром побольше (не менее 16 см или «овалы» 6х9 см).
В идеале это должен быть специальный низкочастотный динамик — сабвуфер, подключенный к отдельному каналу. Дальнейшее наращивание количества динамиков повлияет не столько на качество звучания, сколько на лучшую слышимость в разных точках салона.
Как подбирать параметры динамиков?
Первая проблема при подборе динамиков на замену штатным — размеры, ведь штатные часто бывают меньше стандартных по диаметру и глубине. Кроме геометрии, громкоговорители должны подходить по электрическим параметрам.
Особо важны две характеристики — сопротивление и чувствительность. Если мы говорим о подключении акустики по-бюджетному — напрямую к головному устройству (без усилителя), то сопротивление должно быть не менее 4 Ом, а чувствительность — порядка 92 децибел.
Как выбрать недорогие, но качественные динамики?
Что нужно сделать, кроме замены динамиков?
Первое условие — правильно выбрать место для динамиков. Высокочастотники-твитеры нужно размещать повыше, поближе к слушателю и направлять на него. Мидбасы (динамики средне-низкочастотного диапазона) обычно располагают ниже, сабвуфер может стоять в любой части салона.
Также важно обеспечить жесткое крепление динамика к массивной детали кузова. Если это будет не штатный пластиковый подиум, то придется изготавливать как минимум кольца-проставки, к примеру, из толстой фанеры.
И, наконец, существенно улучшит звучание громкоговорителя даже локальная виброшумоизоляция. Если нет возможности обработать специальными материалами все панели двери, в которую установлена акустика, нужно наклеить лоскут поглощающего материала хотя бы напротив тыльной стороны динамика. Это в значительной мере устранит нежелательные призвуки от вибрирующего металла.
Насколько дорога акустика высокого уровня?
Чем отличается простая аудиосистема от дорогой?
Кроме более дорогих громкоговорителей, аудиосистема высокого класса отличается способом их установки. Если у недорогой системы динамик «играет» на объем двери, багажника или всего салона (смотря где установлен), то для каждого (за исключением некоторых твитеров) динамика Hi-Fi-системы создается собственная камера, объем которой определяется производителем или установщиками.
Автозвук для Чайников. Часть первая. Секреты автозвука
Для начала рассмотрим характеристики, которые указываются в паспорте.
Входная чувствительность – чем выше чувствительность, тем лучше динамики будут играть без усилителя.
Диапазон воспроизводимых частот – полоса частот, в которой воспроизводит звук акустика. Бывают широкополосными (для систем без кроссовера), высокочастотными, среднечастотными и низкочастотными.
Импеданс – электрическое сопротивление динамика.
Номинальная электрическая мощность – мощность, которую сможет воспроизводить динамик длительное время без искажений. Именно эта мощность имеет важное значение.
Пиковая электрическая мощность (PMPO) – «среднепотолочный» показатель, который многократно повышает номинальную электрическую мощность. По этому показателю нельзя сделать никаких выводов о мощности. Эту мощность часто указывают на дешевых колонках для повышения привлекательности. При выборе руководствуйтесь только на номинальную электрическую мощность и игнорируйте данный показатель.
Резонансная частота (Fs) – чем она ниже, тем более глубокие басы сможет воспроизводить динамик. Полная добротность (Qts) – для динамиков, которые устанавливаются в закрытые пространства (двери) этот показатель должен быть как можно выше. Если QTS 0,4 – 0,6, звучать музыка будет плохо.
Сабвуфер – устройство, которое воспроизводит сверхнизкие частоты. Установка сабвуфера позволит сделать звучание более глубоким и сочным. Особенно рекомендуется любителям рэпа и рока. Сабвуфер – это крупногабаритный элемент, весьма трудоемкий в изготовлении и устанавке. Часто без специалиста не обойтись.
При покупке динамиков обращайте внимание на их диаметр. Чем больше диаметр, тем более низкие частоты он сможет воспроизводить. Особенно актуально, если вы не планируете устанавливать сабвуфер. Штатных динамиков (обычно это 4 – 5-дюймовые (10 – 13 см)) для воспроизведения басов будет недостаточно. Рекомендуется ставить динамики размером 16 – 17 см (6 – 6,5 дюйма). Обратите внимание на то, что более крупные динамики могут не встать в штатные отверстия, и тогда придется врезать, из-за чего стоимость работы повышается.
Чистота звука зависит не только от динамиков и ресивера, но и от добросовестности мастера, выполняющего монтаж акустики. Чем крепче будет установлен мидбас, тем лучше. Лишние вибрации ему ни к чему! Если динамики устанавливаются в двери, не пожалейте денег на их шумо- и виброизоляцию (дверей). Тогда и двери на высокой громкости дребезжать не будут, и басы будут звучать намного лучше. Если вы все же решились установить динамики назад, помните, что между ними и сабвуфером (если вы его ставите) должно быть достаточно свободного пространства. Лучший выход в таком случае: динамики – в задних дверях, сабвуфер – в багажнике.
По возможности «запитайте» ресивер и усилитель напрямую от аккумулятора, чтобы избежать помех, хрипов и искажений звука при работающем двигателе. А вот провода, которые идут от «головы» к динамикам, вопреки бытующему мнению особого влияния на качество звука не оказывают. Заметить разницу в звучании сможет только настоящий меломан и лишь в том случае, если установленная в автомобиле аудиоаппаратура очень высокого качества. Поэтому смысла заменять входящие в комплект «штатные» провода специальными «позолоченными» нет. Особый набор проводов требуется лишь при оснащении автомобильной аудиосистемы усилителем. Но и в этом случае покупать очень дорогие «жилы» не стоит.
Откуда «звон»? Устанавливать средне- и высокочастотные динамики желательно в передней части салона. Так называемых тыльных колонок в автомобиле быть не должно. Ставить акустику назад – все равно что слушать оркестр, повернувшись спиной к сцене! Для правильного звука в автомобиле достаточно хороших фронтовых динамиков и «пищалок» в передних стойках кузова. Подключать их желательно как можно ближе к «мидбасу». Однако зачастую это очень сложно и требует глобальной переделки обшивки салона. Поэтому ставьте «высокочастотники» неподалеку от зеркал, в нижней части передней стойки кузова.
Направление ВЧ динамика (в салон или на лобовое стекло) определяется на слух при предварительном подключении. Если штатные места автомобиля не позволяют установить 6-дюймовый динамик, то можно купить готовый «подиум» (как правило, имеются в продаже для а/м «ВАЗ»), установить динамик на переходное фанерное кольцо или заказать подиум в специализированной студии.
Единственная акустика, которая может размещаться сзади, – сабвуфер. Направление низкочастотного звука в отличие от более высокого не улавливается ухом, и подобное расположение сабвуфера не скажется на качестве звука. Как правильно подобрать сабвуфер для автомобиля Если вы твердо намерены добиться самого лучшего звука в автомобиле, вам не обойтись без сабвуфера. Сабвуфер обеспечивает достижение глубокого, громкого баса, делая акустическое оформление автомобиля законченным и безукоризненным.
Многие авторитетные журналы рассказывают о сабвуферах, тестируют различные модели известных марок, выбирая из них победителя. Но так ли важно для обычного потребителя, что некий сабвуфер получил высший балл в результате проведенных тестов? Ведь тестируются в основном модели таких гигантов, как KENWOOD, PIONEER, SONY, не говоря уж о производителях Hi-Fi аппаратуры – MTX, JL Audio и др. Они настолько хороши, что большой разницы в их звучании среднестатистическому уху просто не ощутить. Так что, если вы не собираетесь участвовать со своим автомобилем в конкурсах на лучшую автоакустику, то стоимость музыки в машине не должна превышать 20% от стоимости автомобиля.
И как бы ни сопротивлялись ценители хорошего автозвука – точкой отсчета должен быть именно автомобиль. Вряд ли стоит покупать мощный дорогой сабвуфер, чтобы озвучить и без того поющие детали салона продукта отечественного. Поэтому рекомендуется к применению эта стандартная для многих система расчета стоимости установки аппаратуры: если автомобиль обошелся в 1500 долларов США, на музыкальное оформление не стоит тратить больше 300 долларов – те самые 20%.
Сабвуферы бывают двух видов: активные и пассивные. Активные сабвуферы, в отличие от пассивных, имеют встроенный усилитель. При этом вам продается некий набор «быстрого приготовления c готовностью к употреблению», т.е. вам стоит только подключить два контакта от головного устройства, и система готова к работе. При этом отсутствует необходимость в согласовании компонентов (головное устройство – усилитель – сабвуфер).
Однако у активных сабвуферов есть свои минусы, а именно: при их изготовлении применяются более простые и дешевые компоненты, что неминуемо сказывается на качестве звука. Для подключения пассивного сабвуфера необходимо выбрать усилитель, дающий при мостовом включении ту же мощность, которая указывается в паспорте данного сабвуфера как номинальная.
Теперь о типах и конструктивных особенностях представленных на современном рынке сабвуферов.
Выделяют четыре типа сабвуферов:
cабвуферы закрытого типа, имеющие герметичный корпус (closed);
сабвуферы фазоинверторного типа (vented), характеризуются наличием фазоинвертора – щели или трубы, служащей для настройки частотной характеристики в области низких частот;
сабвуферы полосового типа (bandpass) – отличаются от вышеперечисленных тем, что сам динамик убран внутрь корпуса сабвуфера, а звук излучается через фазоинвертор;
сабвуферы с пассивным излучателем (passive radiator) имеют дополнительный диффузор или динамик без магнитной системы, служащий для понижения общей резонансной частоты громкоговорителя.
Сабвуферы типа vented более эффективно обеспечивают громкое и глубокое звучание, чем closed, но и стоят дороже. Третий тип сабвуферов хорош тем, что помогает обойтись без кроссоверов, выполняя роль фильтра, пропускающего сигналы с частотами в определенной полосе и подавляющего всё вне данного диапазона. Но минус у него тот же, что и у сабвуферов типа vented – усложнение и, как следствие, удорожание конструкции. Сабвуферы c пассивным излучателем распространены мало и эффективны только при ювелирной настройке в автомобиле выше среднего класса. Громкость всех видов и типов сабвуферов во многом зависит от положения компонента во внутреннем пространстве автомобиля.
Существующие автомобили по конструкции кузова можно разделить на три основных типа, для простоты понимания ограничимся российскими автомобилями:
седаны (к ним относятся вся ВАЗовская «классика», ВАЗ-21099 и Волга 3110);
хэтчбэки (небольшие двухобъемные автомобили). К этому типу относятся ВАЗ 2108-09, Москвич 2141;
кузова типа универсал (большие двухобъемные автомобили), например, ВАЗ-2104.
У седана динамик и порт направлены прямо на заднее сиденье, причем рекомендуется оставлять небольшой зазор величиной до 8 см между сабвуфером и спинкой заднего сиденья. Во многих автомобилях (ВАЗ 2106-2107) на спинке заднего сиденья есть подлокотник. Идеально было бы направить сабвуфер динамиком в эту часть сиденья, так как при этом достигается максимальное проникновение в салон звука без видимого урезания частотного спектра (эффекта «приглушения и гулкости», свойственного большим корпусным сабвуферам).
У автомобилей с кузовом хэтчбэк максимальные результаты по звуковому давлению достигаются при направлении динамика сабвуфера и порта фазоинвертора в сторону задней двери или вверх. В результате достигается необходимое отражение звука, при котором звук проходит не через заднюю спинку сиденья, а через верхнюю полку.
В третьем случае (с кузовом универсал) сабвуфер направляется динамиком и фазоинвертором назад. Отдельно стоит отметить компактные сабвуферы. Они интересны тем, что вносят минимальные изменения в интерьер автомобиля, располагаясь чаще всего в скрытых от постороннего взгляда местах, что в современной России очень актуально в связи с процветающими кражами автоаудиоаппаратуры.
Чтобы достигнуть необходимую «низость» частот динамика, не увеличивая его размеры, конструкторы применяют разнообразные технические разработки: новые формы корпуса, наполнение внутреннего объема минеральной ватой, увеличенный рабочий ход диффузора динамика и т.п. В заключение стоит отметить, что выбор сабвуфера будет напрямую зависеть от того, чем вы хотите пожертвовать – деньгами, временем или внутренним пространством вашего автомобиля.
Можно поступить иначе – обратиться к профессиональным установщикам автоаудиоаппаратуры, и они по вашему заказу сделают не только индивидуальный сабвуфер, но и идеально-гармоничную музыкальную систему в вашем автомобиле. Все опять же зависит от суммы, которую вы готовы потратить… Как правильно потратить деньги на озвучивание автомобиля Перед тем как истратить деньги определите для себя – сколько вы сможете потратить средств сразу и в дальнейшем на озвучивание своего автомобиля. Отговорки, что автомобиль старый – не принимаются – в противном случае вы до сих пор пользовались бы черно-белым телевизором и бабушкиным грамофоном. Все зависит от того, к какой категории любителей автомобильного звука вы относитесь. После этого можно идти в магазин и определяться с выбором аудиосистемы с квалифицированным консультантом и лучше с тем, кто потом все это будет устанавливать в машину. Для того, чтобы общаться с продавцом на одном языке и реально представлять что вы можете иметь в своем авто, с какими проблемами столкнуться – прочтите несколько советов.
Любая автомобильная система начинается с компоновочной схемы, в которую может входить не только автомагнитола и две пары колонок, но и усилители, сабвуфер, чейнджер, различные провода и монтажные принадлежности
Лучшие модели только у фирмы … Любая схема начинается с головного устройства (магнитола, CD-ресивер), но надо помнить одно простое правило: не существует фирм-производителей, выпускающих идеальную продукцию, существуют удачные модели у каждой фирмы. Правда, это утверждение касается моделей одной ценовой категории.
Акустика должна быть изготовлена той же фирмой, что и магнитола… Динамик остается динамиком независимо от того, где его изготовили. Бюджетная схема – если музыка в салоне автомобиля является только фоном, который помогает бороться с шумом дорожного покрытия и скрипом пластмассы на кочках.
Схема 1. Предполагает наличие головного усройства (автомагнитола, CD-ресивер), передней и задней акустики. Основной плюс этого выбора – невысокая стоимость. Основной недостаток – как бы вы не изощрялись – на пике громкости будет появляться характерное «хрюкание» колонок, которое все почему-то приписывают слабой акустике. Но дело кроется в искажении сигнала, которое идет от магнитолы, и в общем-то колонки играют то, что на них подается. Даже в этой схеме – выбор достаточно большой от магнитол за 500 рублей (с отвратительным качеством приема радиосигнала) до самых дорогих (в которых нет смысла, так как их цена обусловлена уже в большей степени их возможностями подключения – усилителей и сабвуферов). При выборе этой схемы правило одно – стоимость магнитофона должна соотноситься со стоимостью акустики. Никому же не приходит мысль к старому домашнему магнитофону для улучшения звука купить дорогую акустику, или слушать современный музыкальный центр с кухонными тарахтелками.
1. Лучше поставить мощную акустику назад Вы же не сидите спиной к оркестру? Поэтому если решили поставить две колонки – лучше спереди, хотя звуковой образ, сформированный без использования тыловых излучателей будет неполным, но основное их назначение – создание «эффекта зала» за счет имитации отраженного звука.
2.Чем выше мощность магнитолы и акустики, тем чище и громче она будет играть Громкость и чистота воспроизведения звука зависят от других параметров. А для улучшения звучания можно использовать в качестве передней любую компонентную акустику с раздельным воспроизведением высоких и средних частот.
Стоимость такой схемы может колебаться от 1000 до 12000 рублей. Если вы планируете истратить больше – лучше выбрать упрощенную схему Hi-Fi.
Схемы Hi-Fi и Hi-End, где же грань?
Схема 1. головное устройство, передняя компонентная акустика, подключенная через двухканальный усилитель, тыловая акустика подключенная от автомагнитолы. Неоспоримый плюс этой схемы – возможность слушать музыку на полную громкость при минимальном вложении. Существенный недостаток – невозможность воспроизвести весь частотный диапазон. Не будет хватать басов. Основное требование к магнитоле – наличие не менее одного линейного выхода.
Схема 2. Содержит в себе головное устройство, переднюю компонентную акустику и усилитель с сабвуфером. Главное отличие такой схемы в том, что она является более гибкой и позволяет добиться более высокого уровня звука. Основной недостаток – на пике громкости (так как акустика будет подключена от магнитолы) – появление «хрюкания». Это схема больше подходит тем, кто при наименьшем вложении хочет добиться более полного спектра воспроизводимых частот при средней громкости.
Схема 3. Содержит в себе головное устройство и подключенные от усилителей (либо 2 двухканальных, либо 1-го четырехканального) переднюю компонентную акустику и сабвуфер. Головное устройство должно иметь не менее 2 линейных выходов – для подключения усилителя. Наиболее часто используемая схема. Единственным недостатком является, как ни парадоксально, ваша способность довести систему до ума путем вложения средств в качественный и профессиональный монтаж, который включает: — выбор оптимальной принципиальной схемы набора компонентов — доводку элементов салона и электрооборудования до требуемых акустических свойств и потребностей в электропитании — послеустановочную юстировку акустических параметров аудиосистемы.
Что такое Hi-End ответить еще сложнее – до сих пор нет единой классификации – если описать словами – это когда достигается эффект первичного помещения, когда будет слышно, как Леннон сглатывает слюну, а у Гилмора дрожит незакрепленная часть струны на колках. Иными словами – все ради звука и никаких компромиссов.
Поговорим о составляющих
Авто CD или DVD-ресиверы – основные отличия за которые вы платите– дизайн, наличие УКВ диапазона, RDS, встроенный эквалайзер, возможность подключения CD/DVD-чейнджера, усилителей. Выбирать лучше в зависимости от схемы, которую вы собираетесь установить в свой автомобиль – чтобы не делать покупку дважды. Кроме цифровых показателей любая акустика имеет свою «окраску» звучания. Главным критерием по-прежнему остается цена-качество.
Коаксиальная акустика – высокочастотный динамик встроен внутри широкополосного, простейший кроссовер. Достоинства – более низкая цена, чем у компонентной акустики. Недостаток – некоторые искажения звука. Больше подходит для недорогих магнитол.
Компонентная акустика – это широкополосный динамик и отдельные высокочастотники. За счет более совершенных кроссоверов даже при использовании в бюджетной схеме удается получить достаточно качественного воспроизведения на уровне средней громкости.
Кроссоверы – представляет собой фильтр (обычно конденсатор и катушку индуктивности), настроенный на определенную частоту для разделения частотного спектра в компонентной, иногда и в коаксиальной акустике. Фильтры бывают первого, второго, третьего и четвертого порядка. Чем выше порядок фильтра – тем быстрее спадает сигнал вне рабочей полосы.
Усилители – если ответить просто – нужен для того, чтобы вы смогли слушать свою любимую музыку более громко с меньшими искажениями. Реально усиливающее устройство, размещенное в стандартной магнитоле не может обеспечить необходимого электропитания, охлаждения и как следствие высоких выходных характеристик.
Сабвуферы. Поскольку сигнал в 20Гц-150 Гц не оказывает практического влияния на стереоэффект, принято выделять его в один канал, который оформляют одной акустической системой.
Монтажный комплект: Артерии звука. Любая система прочна настолько, насколько крепко ее слабое звено. Поэтому, используя некачественные, хотя и дешевые, установочные аксессуары, не стоит удивляться, обнаружив у своего детища, например, «просадку» низкочастотной составляющей на высокой громкости или вообще отключение усилителей в момент большой нагрузки.
Конденсатор – используется для стабилизации питания усилителей (демпфирования). Сглаживает работу системы в момент больших нагрузок, особенно заметен его эффект в темное время суток.
Предохранители – основное предназначение – защита силовых цепей.
Межблочный кабель – используется для передачи сигнала от головного устройства до усилителя. К ним предъявляются высокие требования по экранированию от электрических помех.
Акустические кабели – представляют собой многожильный провод и предназначен для передачи сигнала на акустику.
Питающие кабели – их нелегкой задачей является снабжение силовых компнентов электроэнергией от бортовой сети автомобиля
Нужна ли шумоизоляция? Решив проблему шумоизоляции (дополнительно к заводской) можно снизить уровень шума на 4-5 децибел, и тем самым обеспечить у себя в салоне дополнительный комфорт, а также увеличить КПД акустической системы на 10-20%.
Т.е. конечно решать вам, но если вы все-таки решились на Hi-Fi – то стоит это сделать ради тех средств, которые вы вложили в аудиоаппаратуру. Зачем нужен профессиональный монтаж Если в отношении бюджетной схемы сделав самостоятельный монтаж в лучшем случае вы просто развлекаетесь, в худшем «спалите» купленную аппаратуру, то во всех остальных случаях вы можете лишиться самого главного – не получить той отдачи, ради которой вы вложили столько средств в аудиотехнику.
