Собираем SQ систему. Настройка. Финальный результат

В данной записи я распишу как я настраивал аудио систему не владея вообще ни какими навыками, знаниями и т.д.
Напомню что по факту мы имеем 2х полосную поканальную систему на процессорной голове 88 пионера.
На момент настройки я даже не понимал что такое фаза или противофаза, что и как крутить на усилителе, и тем более что и где крутить в замудренном пионере 88. Хоть и Александр (A-Smol) мне рассказывал «что по чем» в настройке, понять я этого с ходу не мог.
А помогла мне разобраться статья на дроме: forums.drom.ru/car-audio/t1150941189-p2.html.
Ознакомился со статьей, распечатал ее даже на листочке)), нарезал диски по которым автор той статьи производил настройки и начался мучительный 4х часовой процесс настройки в магнитоле.

Для того, чтобы появилась сцена выставляем у пионера местоположение водителя и от него уже делаем все настройки. Левая пищалка у меня играет в противофазе, а все остальные динамики в фазе. Саб порезан на 50 ГЦ с крутизной спада на 24 окт/дб. Миды играют от 80 ГЦ до 3.5 ГЦ с крутизной спада на 12 окт/дб, ну а пищалки с 3.5 ГЦ и крутизной спада на 12 окт/дб. Эквалайзер в положении flat, loud функция off. В общем все улучшатели звука в магнитоле отключены. Так же были выставлены задержки. За 4 часа уши уже устали слушать и я уже не отдавал отчет как играет лучше а как хуже.
Как итог у меня получилась черновая настройка системы, от которой уже Александр (A-Smol) от толкнулся при дальнейшей настройке. Доверил систему допилить ему, т.к у него и опыт уже есть, и он знает как в том или ином треке должен отыгрывать инструмент. В общем Александр поиграл чуток с задержками, срезами, и сцена у меня заиграла объемно, и немного добавили еще гейна в миды, что бы раскрылся в звуке в барабанной установки «басс барабан».
Погоняли всю систему по разным трекам в хорошей записи, от слушали разные инструменты и как итог, всё поет более менее как надо для уровня железа, установленного в авто. Возможно конечно что мы не раскрыли весь потенциал моей системы, но даже в данной настройке мне всё очень нравиться как играет. В дальнейшей настройки смысла не вижу, т.к меня всё устраивает: сцена есть, ощущение что звук идет из глубины центра торпеды есть, реалистичность инструментов есть, а значит цель достигнута.
Вот так я стал теперь меломаном, нарезаю треки формата флак на диски в формате audio CD и получаю удовольствие от прослушивания треков.

Источник

Собираем SQ систему. Шумоизоляция. Много проводов и т.д.

После того, как определились с железом, следующим этапом стал вопрос о шумоизоляции автомобиля. К данному вопросу было решено подойти кардинально.
У Шумофф был куплен следующий материал: Шумофф микс на полы салона и багажника, Шумофф м3 на потолок, двери, крылья багажника, крышка багажника, задняя полка. Шумофф П 8 (теплоизоляция) на пол, двери, крышу, багажник. Герметон А 15 (шумоизоляция) — обшивки дверей, полы, потолок, крылья багажника.
В общем покупал я всё разом, за что Шумофф сделал мне приличную скидку на материалы))
Количество того или иного материала бралось исходя из рекомендации Шумофф именно на кузов 90/100 маркообразных. Скажу сразу, чуток не хватило, еще докупал Герметона А 15 и Шумофф м3.

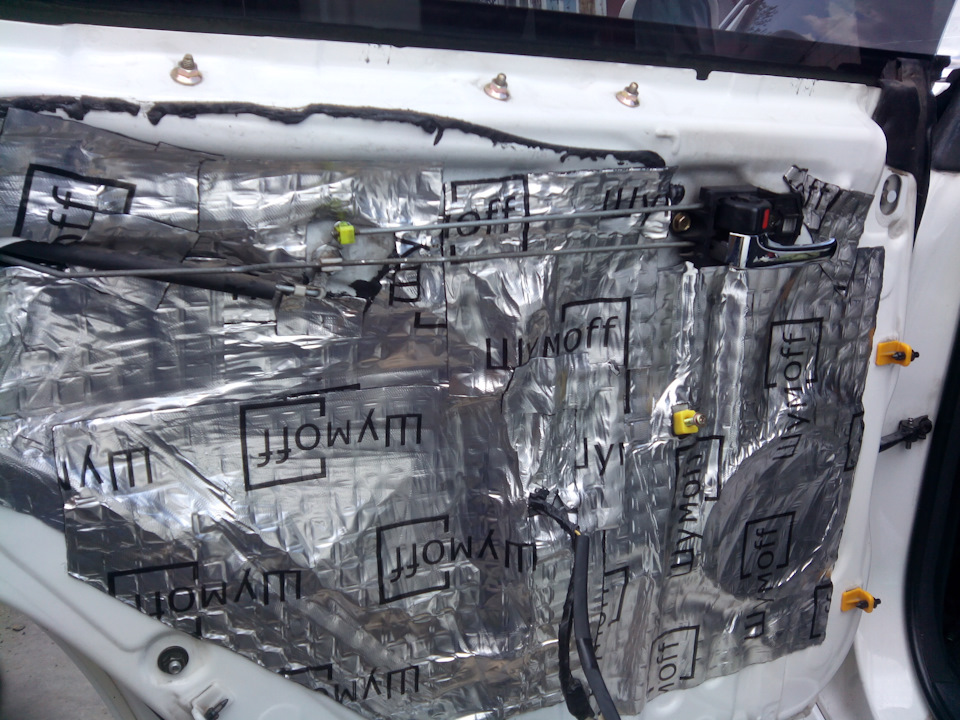

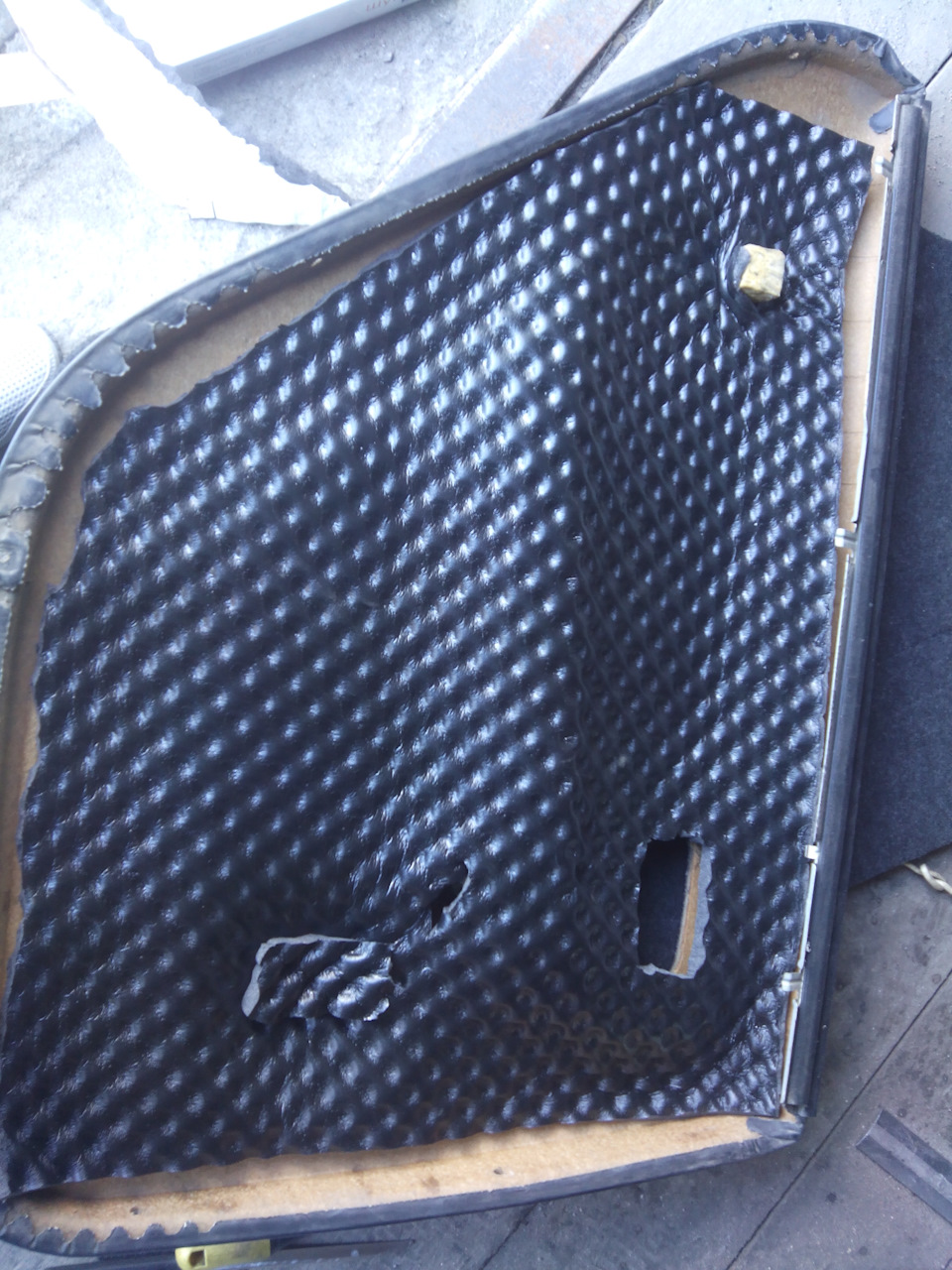

Первоначально начал шумоизоляцию с дверей. Всё отмыли, обезжирили, и начали клеить на задние двери м3 вибру, внутрь П8 а на обшивку Герметон А 15.

Передние двери по такому же принципу, только внутрь П8 не клеил.

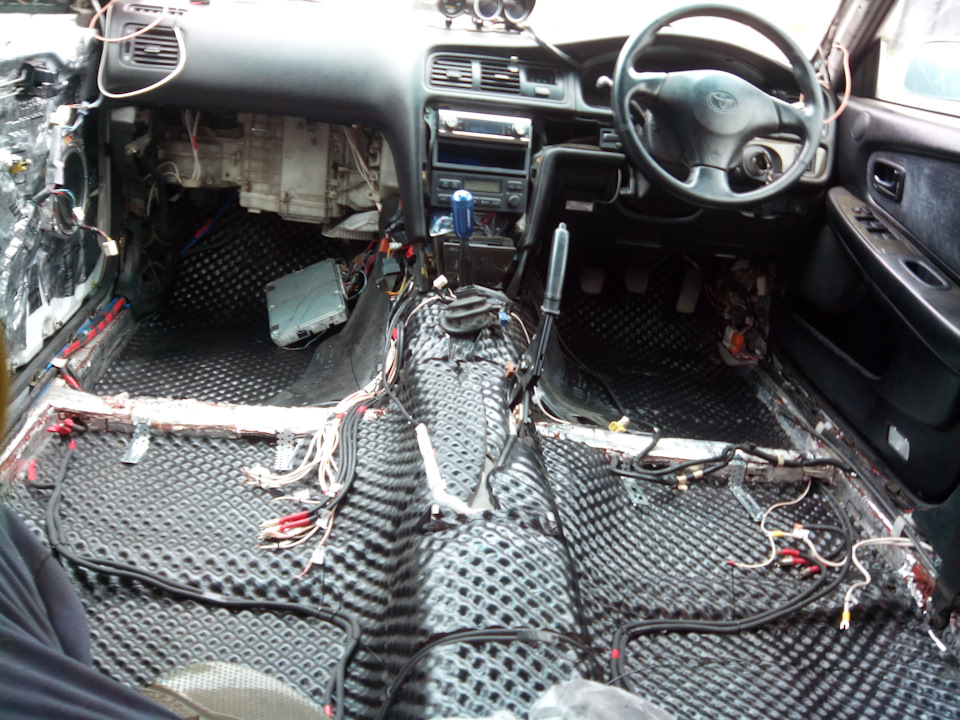

Далее, выкидываем весь салон, и начинаем клеить пол в салоне и багажнике Шумофф микс (его надо греть), потолок закатали М3, и полку под саб в 2 слоя Шумофф М3. Сверху вибры всё клеим П8, и поверх П8 клеим Герметон А 15. В итоге потолок опустился на 25 мм, а пол поднялся на 25 мм. Обшивка потолка прям в натяжечку встала, а ковер не лег так как с завода… К тому же встала проблема прикрутить сидушки к центральному туннелю, и центральный подлокотник, т.к не хватало длины штатных болтов:))

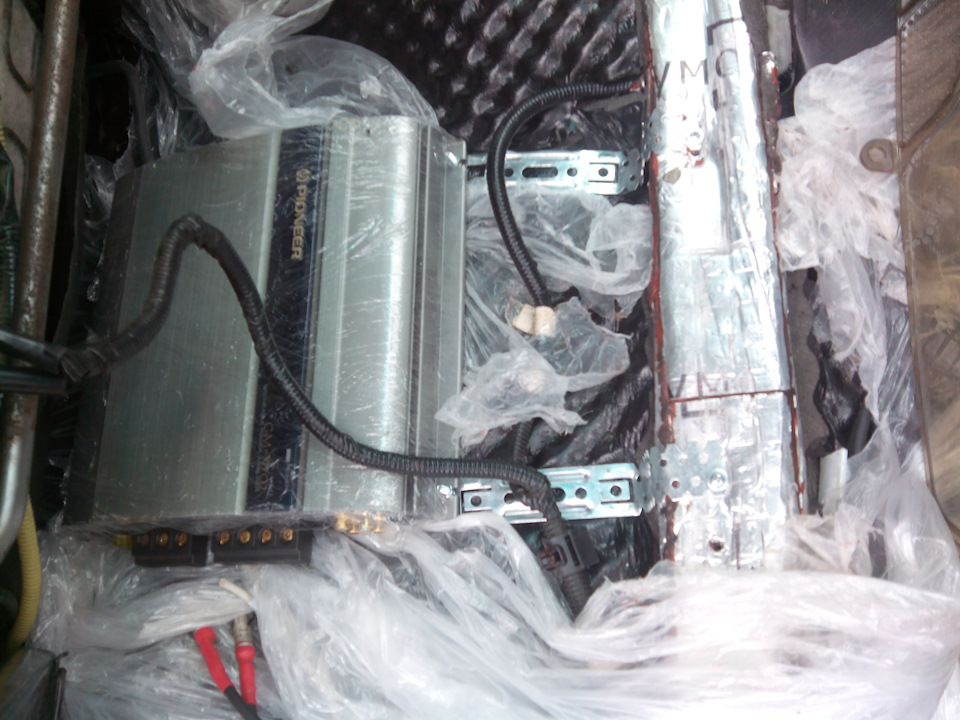

Следующий этап это прокладка проводов и установка усилителей. Усилители были расположены под передними креслами. Сделаны для них крепления, так что сидят там плотно, летом не грееются (уже проверено). Единственный минус такой инсталляции — задним пассажирам обдув не будет поступать в ноги.
Так же была уложена проводка по всем канонам автозвука — силовые провода отдельно от линейных.

Далее после прокладки проводов устанавливаем усилители. Примеряем, ставим сидение, потом снимаем сидение и прикручиваем на крепеж)

Так же решено было сразу подписать провода чё куда и откуда идет, что бы потом не запутаться:)

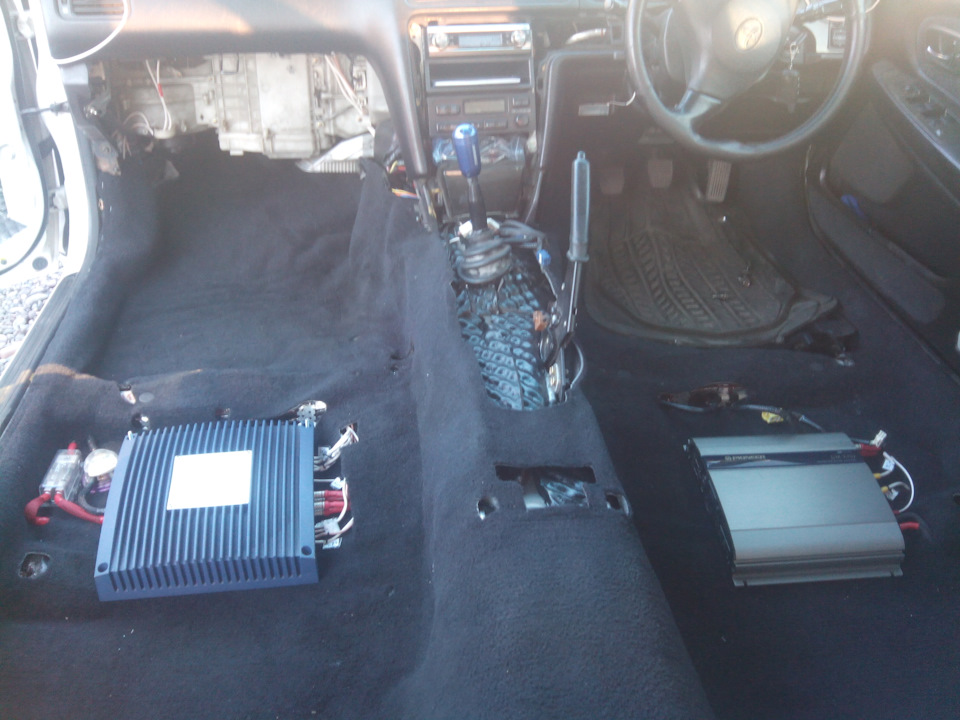

Ну и конечный результат как это всё выглядит когда установил ковер.

Всё выше описанное делал первый раз, и для первого раза я доволен. Но в будущем больше никогда не подпишусь делать такое повторно:))

Далее напишу про установку динамиков, изготовление подиумов под пищалки и миды, а так же про установку саба. Продолжение следует…

Источник

лучшая начальная аудио система SQ 2020

В данном видео мы расскажем вам как построить автомобильную аудио систему начального уровня с уклоном в SQ (с использованием новых/гарантийных автомобильных компонентах) и получить максимальный результат при минимальных вложениях.

список оборудования указанного в видео ролике:
1.Best Balance DSP-6L (26500р)
2. Ground Zero GZRC 165.3SQ-ACT (20000р)
3.Best Balance FAN400.1 (12500р)
4. Ground Zero GZIW 300X-II (7000р)
5.Best Balance BT-Module (3200р)

Краткий вывод:
В небольшом по современным меркам бюджете при грамотном подборе компонентов и качественной реализации/настройке, возможно построить достойную повседневную процессорную систему с возможностью участия в начальных классах автозвуковых форматов.

ПС:
Видео не является руководством к применению, но поможет новичкам меньше совершать ошибок, а опытные коллеги могут открыть для себя что-то новое!

Метки: автозвук, caraudio, groundzero, bestbalance, alpine, pioneer, audison, hertz

Комментарии 66

Какое-то голословное заявление для хайпа. Чем же эта система лучшая?

ваше предложение в данном бюджете?

Вагон вариантов и также можно сказать, что они лучшие. Бэст бэланс чем лучше той же панацеи — только по цене? И то не такая значительная разница? Почему полный дуобренд — бест бэланс и ГЗ?

между dsp 6l и panacea разница 7500, не значительно?
остальное лирика, конкретные варианты, которые лично ставили, настраивали, сравнивали?

не 6500, а 1500. ББ в среднем стоит 26,5, панацея за 28
цифроман.рф/avtotovary/av…el-amp-da-80-6dsp-panacea
Ну вот и я про лирику, говорить, что это лучшая система 2020 — как бы мнение исключительно ваше.

официальная рекомендованная розница:
bb — 26500
amp — 33990
Конкретика будет по остальным компонентам способным составить конкуренцию в схожей цене?

в данном случае ниже только на цену сч, и 2 канала останутся пустовать 🤷🏼

Зачем пустовать?
Или я не понял суть поста)

Как правильно сказал Евгений: термин «лучшая», лучше не использовать, а то сильно напоминает рубрику «лучшие лайфхаки». Ну а назвать предложенный вариант «хорошим» конечно же можно.

вопрос как к опытному коллеге, что можно подобрать в аналогичный ценник, новое, автомобильное?

Я немного поотстал от нынешних цен и ассортимента, так что, могу ошибаться.
Процеусь не трогаем, а моноблок можно заменить на альтернативный, помощнее, вплоть до прайда (да да, как ни странно). Саб — тут у нас есть два кикера, два хеликса + итон тонкий нарисовался.
С акустикой всё начинается с Morel Maximo Ultra 603A MKII, которая стоит дешевле ГЗ., есть еще итон PRS + POW80 (но тут подороже немного, но не мог я без итона:)), опять же, никто не запрещает и «наборные» варианты (тут надо думать, а что-то не думается).
P.S. В любом случае, лучшее, худшее или среднее — всё упрётся в качество инсталла и настройки…
P.P.S. Нужно разграничивать понятия «система» и «конфиг». Конфиг — это набор железа, как кирпичи на стройке. Система — это готовая установленная и настроенная в конкретном автомобиле аудиосистема, которую можно оценить и выдать ей то или иное звание.

попробуй гз комплект! если подкинуть вч gzrt 25t, просто 🔥
слабые каналы лечатся мидами с низким импедансом катушки ))

*и/или с высокой чуйкой 😉. ВЧ эти да, удачные получились. Наверное да, надо взять на поиграться. Юбилейные хота испробовать, но они, вроде, в двушку только.

Никаких проблем с 3-х оМной нагрузкой у него не будет, если он может в 2оМ играть.

Поцеусь будет подключен в 2 ом? Акустика 3 ом, у усилителя в заявке 4 ом и 2 ом

наконец то технический вопрос )
отсутствие заявки на определенную нагрузку не означает ее отсутствие!
мидвуферы будут коммутированы в 3ом, в соответствии с номиналом катушки.

4 x 60 + 2 x 120 примерно такая схема будет?

Источник

Построение своего первого SQ проекта

Всем привет!
Решил собрать свой первый SQ проект ну и поучаствовать EMMA. Но не успел в этом году построиться, не хватило буквально пару недель.
Коротко о системе:
— ГУ Pioneer AVH-2400BT
— Процессор Md Lab DSP 8+
— ВЧ E.O.S. AL-267
— Усилитель на ВЧ E.O.S. E-100AB
— СЧ Eton MAS-80
— НЧ DLS R6A
— Усилитель на СЧ-НЧ Audio System R-105.4
— Сабвуфер ESX SX1040
— Усилитель на саб Kicx AR 1.350
— Силовая проводка: Aura плюс 0Ga от АКБ до багажника (до дистрибьютора), минус 0 Ga с АКБ на лонжерон. Хочу еще сделать дубль минуса с генератора на кузов, но не знаю, есть ли смысл. Есть свист генератора в динамиках.
— Питание штатный генератор 105А + АКБ 75А
— Межблоки Daxx R-99 от ГУ до процессора. От процессора до усилителей он же с наконечниками Nakamishi спаяны серебросодержащим припоем.
— Полная виброизоляция авто: передние двери Шумофф Проф Ф 4мм в один слой, весь кузов (потолок, пол, багажник, задние крылья) Практик Броня 2.
— В дверях сделаны щиты под мидбас

Комментарии 108

Да я так и хочу, тем более Уралы вархэд будут, говорят под них надо дверь хорошо готовить.СПАСИБО

нее, вархеды я не рекомендую! очень тяжелые и слишком медленные, но лезут высоко вверх. Лучше посмотри в сторону Alphard LW65 но они вверх не лезут как вархеды, зато мидбас действительно достойный.

Я тоже 4ку хочу всё отговаривают мол двери провиснут

Закатай 4 мм только внешнюю часть двери, а на внутреннюю 2 или 3 мм. Шумофф Проф Ф это правда очень тяжелый материал, но он реально бетонирует двери. Он сделан на битумной основе, не на обычной мастике как вся остальная вибра.

Здравствуйте, скажите сколько листов вибры ушло на машину, за ранние спасибо

Машина машине рознь, на каждую машину уходит по разному. У меня вышло по-моему 20-22 листа Practik Броня 2. Это без учета всех дверей. Передние двери закатаны Шумофф Проф Ф 4мм — где то 8-10 листов (размер листа 0,37*0,47)

отличный инстал, поздравляю!

Оке)) просто у самого то же сч и вч немного под разным углом

Молодец! Хорошо так постарался.
Единственное, вопрос у меня: почему направление сч и вч разное?

потому что у этих динамиков диаграмма направленности разная. ВЧ в лоб невозможно слушать, а под углом очень комфортно, тоже самое и с СЧ, в лоб колоссальная детальность, а под углом вся картина размытая.

Блин, прочитал про провода, показалось Aria 😲, оказалось Aura😄. Зря конечно Вы отечественным производителям не доверяете. Есть же 6го класса гибкости кабеля КОГ. Я ГОСТУ больше доверяю, чем иноСраному производителю, где может оказаться омедненный алюминь.

ОООО, это вообще отдельная история…) Меня клиенты задолбали со своими КГ, КГ-ХЛ, КОГ и прочей херью. Пускай он хоть гостовский хоть какой, нет у него той изоляции как у профессионального кабеля. У КГ изоляция через 2-3 года высохнет и рассыпется, потому что резина, а у проф кабеля силиконовая наплавляемая изоляция которая гарантирует мягкость, гибкость и самое главное не дает воздуху поступать под изоляцию, что ведет к окислению. Aura тот бренд который следит за качеством своей продукции. Знаком с Александром Лысенко, по-моему сейчас технический директор в Aura, был не на одной их презентации и у меня есть все основания им доверять.

И как себя показали DLS R6A? Низко забираются? Тоже хочу их в качестве мида в систему 2.5 полосы

Мне миды зашли, лезут очень низко, но имеют свойство гудеть. Я порезал сначала от 50 Гц, поездил, послушал, и поднял до 60, так лучше. С сабом состыковать вообще не проблема. Хорошие бюджетные миды.

Спасибо за конструктивный ответ)) как раз то что мне нужно 😎

А че тут сказать? Полный рот слюней)))) все огонь🔥👍 тоже собираю по маленьку себе систему)
Взял проц audison bit ten, кабеля.щас охочусь за фронтом и сабом с усилками)

Все будет, главное верить своей идее и быть нацеленным на результат!👍🏻 Все получится, жду твой отчет)

Можно попробовать цифру вывести с ГУ у jonni. Не будет лишнего перегона из цифры в аналог.

И звук заметно лучше будет. Тем более, процессор имеет оптику.

Спасибо, обязательно учту!

Там подзаготовка под spdif должна быть заводская.
Сам по себе 2400 не очень звучит.

Я подозреваю, что цифра в неизмененном виде выводится, соответственно 2400 не должен влиять на звук.

Это в цифре(и то, не факт).
А сейчас? А стэндалоне?

Сейчас само собой портит. Там и цап и встроенный усь влияют.

Можно попробовать цифру вывести с ГУ у jonni. Не будет лишнего перегона из цифры в аналог.

Спасибо, обязательно учту!

Гы! Результатом повеселил! :))))
А так, красиво, грамотно сделано. Поздравляю с окончанием проекта.

Окончание нам только снится) А так спасибо за поддержку)

Кикс я бы заменил на хороший импульсник. Как ни крути а импульсники жирнее играют.

Все будет, дело времени)) Кикс из старых загашников остался)

Красиво сделано. но вот блин не люблю я эти киксы да мдлабы.)))в остальном пятерка!:)

Kicx и Md Lab пойдут под замену, дело времени. Md Lab брал на пробу, а Kicx уже 3-4 летней давности остался, буду менять скорей всего на Alpine pdx-m6.

Вот это правильные ощущения! Ощетинился!

отличная работа!) теперь получай наслаждение)

Главное чтобы самому нравилось, а судя по мурашам на теле, нравится.
Да и зделано всё очень добротно. Жирный лайк.

Спасибо, старался, для себя делал!

За такие клемы на сабе вероятно не похвалят на соревнованиях.

Так эти же бананы с завода идут на этом сабе

Не про бананы речь, а про клемы на корпусе саба

За такие клемы на сабе вероятно не похвалят на соревнованиях.

А что с клемами не так? то что на болтах?

Открытая проводка не является плюсом. Замкнуть на раз можно. Если на соревнования едешь, надо делать все по правилам, максимально возможно. Обидно будет если пару балов скинут за исполнение и безопастность. Есть клемные коробки для подключения акустических проводов. И надежно и эстетично. Работа большая проделана, но есть но…

«но» есть даже в инсталляциях и за гораздо большие деньги) отрытых колодок вроде нигде нет, плюс с минусом разнесены по разные стороны, продольных проложений межблоков и силовых нет, акустических пересечений тоже, а акустические клеммы на усилителе можно и отверткой замкнуть)) А за замечания спасибо, буду искать что же все таки не так)

руль бы ещё обтянуть надо было!

Руль пойдет под замену. Буду ставить от турботрека. Он там трех спицевый и с кнопками.

умное решение! Ну и стелс бы ещё))

Ну естественно) Уже даже место подобрал пока шумоизолировал) Просто собирался быстрей-быстрей, хотел успеть на ЕММА 2019. Не успел на пару недель.

Строить систему, имея источник без цифровыхода? Ну даж не знаю, надо ли оно… Был бы там Денон топовый или DRX например, а так…
Для чего WiFi блок предусмотрен?

Тогда по Вашему и автозвуком заниматься нет смыслы и бюджетные системы не имеют места быть? Все будет и оптика и топовые продукты. WiFi для передачи сигнала с устройства (с телефона, с планшета) на процессор в обход магнитолы.

Что за выводы… В том и дело, что голова это начало, а по описанию — ширпотреб по линейкам… Отсюда и вопрос.
ЗЫ У самого — бюджетней некуда. )))

Пока попробовал по линейкам, а потом хочу перейти на процессоры Mosconi или Helix и ГУ альп или кларион. в Этом году пока так. Но и надо понимать что это совсем другой бюджет.

Понятное дело, что цифра лучше! Но к цифре и остальное нужно чтоб соответствовало!
Многие пишут, что слышат разницу между Оптикой пластиковой и стеклянной, между стеклом и коксом, межу цифрой по оптике и цифрой по USB… Этому можно позавидовать если ты участник соревнований по Автозвук SQ!
Лично я слышал не большую разницу между USB-цифрой с Айфона и линейками с Пионера — по USB лучше, слышал разницу между линейками 0,5 метра (американские из домашки) и 5 метровыми DAXX R99 — лучше DAXX R99, когда поменял в машине линейки с Пионера (5 метров) на DAXX R99 (5 метров) — ещё заметнее улучшение с DAXX R99 по сравнению с коротышами из домашки. Но когда начал сравнивать в машине цифру с Айфона по USB в PSix и Пионер по DAXX R99 в PSix — я так разницу и не уловил! Иногда даже кажется, что с Пионера звучит лучше.
Понимаю, что абсурд, но возможно все проще — мне повезло с ушами! Слышь я дальше разницу в пользу цифры — дальнейшие траты неизбежны!
А может остальное железо не позволяет услышать разницу…

даже не знаю что ответить, просто констатация факта) все по факту!

Попробуй питание магнитолы взять с дистрика в багажнике

Пробовал, не помогает. Шумы не от магнитолы, тоже проверял. Предохранитель линейных выходов на магнитоле тоже целый, проверял. Вообще магнитолу отключал, свист стоит. При убавлении гейнов пропадает постепенно. При добавлении появляется. Грешу на массу и на процессор.
