Как удлинить прикуриватель в авто своими руками

28.04.202330.04.2023 admin 0 Comments

БЕЗОПАСНАЯ ПРОВОДКА | ПЕРЕДЕЛКА РОЗЕТКИ ПРИКУРИВАТЕЛЯ

На днях готовился к переделке прикуривателя, точнее, к его удалению из своего автомобиля и установке розетки, так называемой — Outlet. Поднял этот вопрос на всеуслышание, ну знаете, сидите такой на работе и вдруг решаете поделиться с коллективом. Так вот. Я понял, что многие (почти все) автолюбители не знают вообще о том, для чего нужен прикуриватель и что такое Outlet.
Поясню.
Почти на всех автомобилях устанавливались и до сих пор устанавливаются розетки прикуривателя. Именно прикуривателя. То есть, это гнездо предназначено только для него. Не знали? Да! Это гнездо и его проводка собраны ТОЛЬКО И ТОЛЬКО для кратковременной нагрузки максимум в несколько десятков Ватт (прикуривательная спираль).
Изначально эта розетка не рассчитана на подключение каких-либо других устройств, и уж тем более — на длительное время. И «не рассчитана» — это ещё мягко сказано. Кстати, в руководстве пользователя каждого авто так же написано, что розетка прикуривателя предназначена только для прикуривателя.
Вы можете бесконечно спорить с этой единственной правдой и утверждать, что у вас в прикуривателе установлена зарядка для смартфона, а также вы ещё и насос туда подключаете. Но я скажу так: пса тоже можно дразнить. Но не вечно. Рано или поздно, он укусит.

Подключать в гнездо прикуривателя что-либо, кроме самого прикуривателя НЕЛЬЗЯ. В лучшем случае, у вас сгорит предохранитель. Как показывает практика, автолюбители ставят на эту цепь предохранитель сильнее положенного. То есть, в худшем случае предохранитель не сработает и сила тока, на длительное воздействие которого не рассчитаны провода прикуривателя, поплавит оболочку проводов, произойдёт замыкание и…
Почему ещё может не сработать предохранитель? Да потому что он максимум на 3,5-5 Ампер. А Ваше зарядное устройство не более чем на 3 Ампера. Для предохранителя это нормальная нагрузка. Чего ему плавиться? Так что, весь груз ляжет на проводку, сечение которой рассчитано, дай Бог, на 1,5 Ампера. ВАЗ 2109 это, или Мазда с Фордом — вообще не имеет значения. Но! Значение это всё же имеет.

Новые современные автомобили теперь оборудованы не только гнездом прикуривателя, но и розеткой — Outlet. Внешне они почти не отличаются. Но отличия всё же есть. Во-первых, в Outlet нет термо-пружин для удержания прикуривателя. Во-вторых, провода, которыми запитаны такие розетки имеют большее сечение, чем провода прикуривателя. Иными словами — они толще. А значит, что через такие провода может спокойно идти ток в 10 Ампер, а то и больше. Да ещё и длительное время.
В такие розетки Вы можете подключать любые гаджеты или любое количество гаджетов в сумме до 10 Ампер.

Интересный факт: в автомобилях Infinity и других марок того же класса установлена розетка прикуривателя меньшая по диаметру. Туда ничего другого не вставишь кроме оригинального прикуривателя. Удобно? Безопасно? Да!

Частые ошибки.
1. Владельцы автомобилей, которые имеют и розетку прикуривателя и Outlet-гнездо не знают об их разнице. Если вдруг розетка Outlet занята зарядкой гаджета, а пассажир просит подзарядить свой телефон, водитель с радостью вытаскивает прикуриватель и предлагает воспользоваться розеткой прикуривателя, куда вставляет вторую зарядку. В 60% случаев ничего страшного не будет конечно. В остальных случаях остаётся только надеяться на легкое оплавление проводки или перегорание предохранителя.
2. Владельцы отечественного «древнего» авто вообще вставляют в прикуриватель зарядки, насосы, кипятильники. Тут уже даже не о чем говорить.

К чему я всё это пишу. Это такое интро перед основной темой — переделкой розетки прикуривателя в моём авто)) К чему и вас, соотечественники, я призываю! Я просто хотел, чтобы вы поняли, на сколько серьёзны последствия и на сколько очевидны намерения — решить этот вопрос.
Что же я именно решил сделать? Я уберу стандартный прикуриватель с его проводкой и заменю его на Outlet, который я заказ на Али. Искал розетку я долго. И вообще, для чего и какую надо искать? Всё просто. Вы решаете для себя, какой самый мощный потребитель Вы будете подключать в новую розетку. Сразу оговорюсь, если Вы собираетесь подключать компрессор, то Вы сумасшедший. Поясню. Компрессоры, как правило, с силой тока более 18 Ампер и мощностью более 200 Ватт. Вряд ли Вы найдёте меньше да и зачем такой дохляк Вам нужен. Даже если Вы упрямый и решите установить провода сечением 3,0мм2 или 3,5мм2, да хоть 10мм2)) что позволяет с лёгкостью проводить ток более даже 20 Ампер, то Вы всё равно не найдёте такую розетку, способную быть проводником таких нагрузок.
Итог: если Вы хотите использовать компрессор, не сомневайтесь и переделайте его провода так, чтобы подключался он крокодилами напрямую к аккумулятору. Просто срежьте вилку и обожмите крокодилами. А если компрессора ещё нет, обязательно купите его с уже готовыми крокодилами. Не берите компрессор с вилкой к салонной розетке!
Итак. Лично для себя я решил, что самым мощным потребителем, который я захочу подключить к своей новой розетке — будет автомобильный китайский кипятильник. Его мощность — 200 Ватт, а это значит, что сила тока при его подключении будет 16,5 Ампер.
Как я уже говорил, штатные провода прикуривателя ВАЗ 2109 расчитаны едва ли на несколько Ампер и то, при кратковременной нагрузке, например, как у выстреливающего прикуривателя.

Открыв обычный онлайн-калькулятор по запросу «Рассчёт сечения провода по амперам» я выясняю, что:
при нагрузке 200 Ватт и силе тока 16,5 Ампер мне нужны провода сечением не менее 2,5мм2.

Ну, теперь по списку из фотографии.

1. Я купил себе 2 метра синего провода и 2 метра светло-розового. Черных и красных не было:( Синим у меня будет «минус, ну а розовым — конечно же «плюс». Провода сечением 2,5мм2. Вы так прям продавца и спросите. Но! Обратите внимание! Провод должен быть типа ПГВА!
П — Провод
Г — Гибкий
В — Изоляция из поливинилхлоридного пластиката
А — Автотракторный
Только эти провода устанавливаются в автомобили. Они способны легко переносить грязь, пыль, масло, топливо и температуры.
2. Идём дальше. Совсем забыл сказать. Я не буду подключать минус к кузову, как это было в штатном прикуривателе. Не хочу никаких просадок. Мне нужно, чтобы всё работало, как часы. Да! Я подключу проводку напрямую к аккумулятору. Для это я купил наклемники. Они маленькие такие, медные, в виде колечек. Концы проводов розетки будут обжаты наклемниками, а сами наклемники будут аккуратно прикручены за свои колечки к болтикам клемм проводов аккумулятора.
3. Взял на всякий случай коннекторы. На фото они жёлтые. При выборе коннектора нужно смотреть, для проводов какого сечения они предназначены. Для чего мне нужны коннекторы, я расскажу ниже.
4. Купил ещё наклемники к самой розетке. Я обожму ими противоположные концы проводов и они теперь отлично подключатся к розетке.
5. Я купил предохранительный корпус-держатель с предохранителем на 17 Ампер. На фото она с красным проводом. Провод тут тоже 2,5мм2. Предохранитель я подключу на плюсовую клемму в самом начале.
6. Ну и сама розетка (Outlet). Она куплена на Али. Магазин утверждает, что данная розетка способна «терпеть» нагрузку в 150 Ватт. Мой кипятильник на 200 Ватт. Разница в 50 Ватт не страшна. Прикуриватель — это не провод в оплётке. Переживёт) Кстати, в отзывах покупатели подтверждают качество данной розетки. Да и выглядит она прилично.
7. Ну и конечно же — гофра. Гофрированная трубка будет служить защитой провода. Купил 2 метра.
Сразу оговорюсь. Для тех, кто не знает, мой автомобиль ожидает капитальный ремонт и глобальную переделку комфорта в салоне. Пока что всё будет так колхозно, но в будущем, будет стоять два аккумулятора и розеток таких будет несколько. А нормальная розетка мне нужна уже сейчас.
ИТОГ. Теперь у меня стоят новые готовые к большим нагрузкам провода и розетка. Всё защищено гофрированной трубкой и предохранителем. Обжато клеммами. При измерении, напряжение 13,85. Горжусь проделанной работой и рад, что поделился с вами информацией о проблеме и решении).
Теперь сюда можно подключать хоть переходник на пять розеток и вставлять пять зарядок. Для моей новой розетки это пустяковые нагрузки!;)
Ну и конечно же сам результат. Вы можете его увидеть прямо в моём Выпуске №14!

Источник

Удлинитель прикуривателя штекер/крокодилы

Давно хотел себе удлинитель прикуривателя, т.к. на даче иногда необходимо подключить насос в 5-10 метрах от автомобиля. Проходя мимо Авто49 решил зайти, посмотреть что у них есть.
Увидел у них в продаже замечательный разъём прикуривателя с крокодилами за 140 ₽.

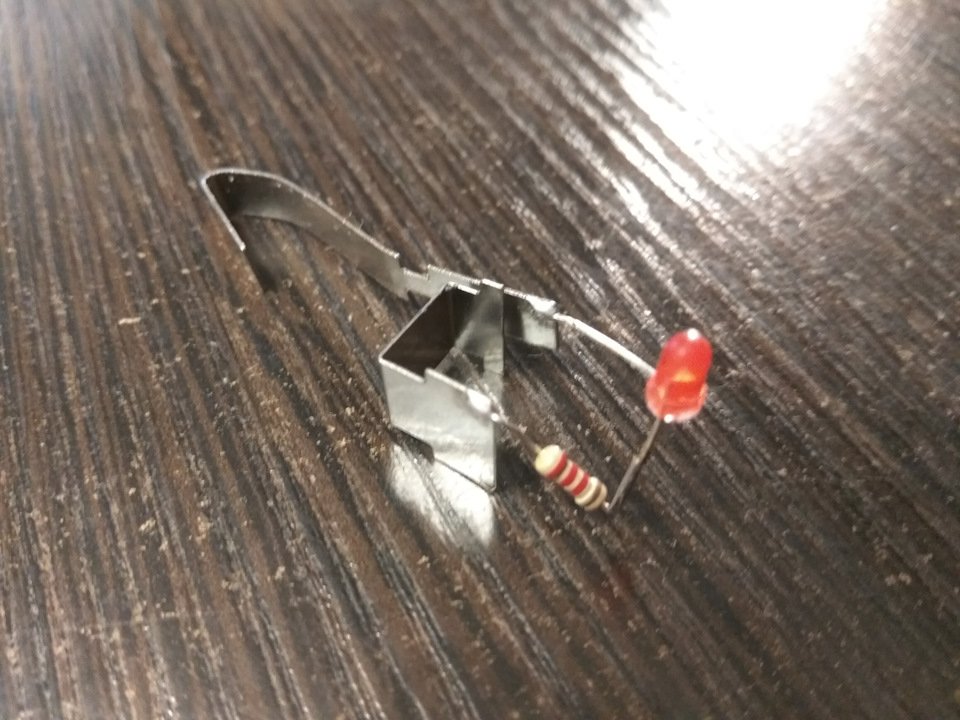

Так же прикупил штекер прикуривателя с индикатором за 52 ₽, но т.к. списал бонусы, он мне обошёлся в 3 ₽. Зашёл в ближайший магазин хозтоваров и прикупил кабель 2×0,5 10 м за 220 ₽. Хотел взять 0,75, но не было чёрного цвета.

Оглядев весь набор, решил что крокодилы тоже могут пригодиться. И решил смастерить универсальный удлинитель прикуривателя. После покупки кримпера и стриппера я прикупил на Али разные сборные коннекторы, в т.ч. вот такой набор за 398,25 ₽.
Начал почему-то со штекера. Разобрал его и припаял провод

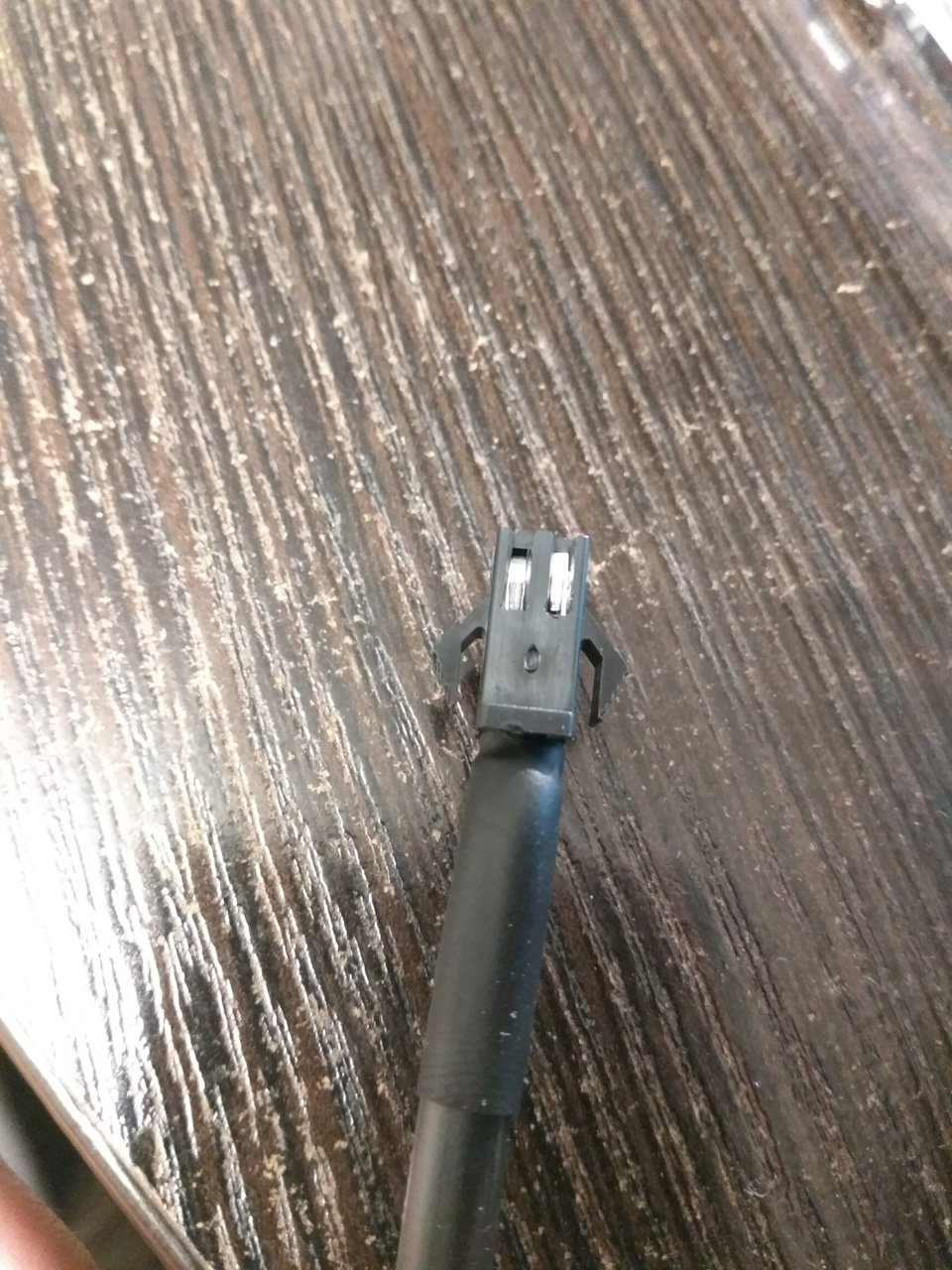

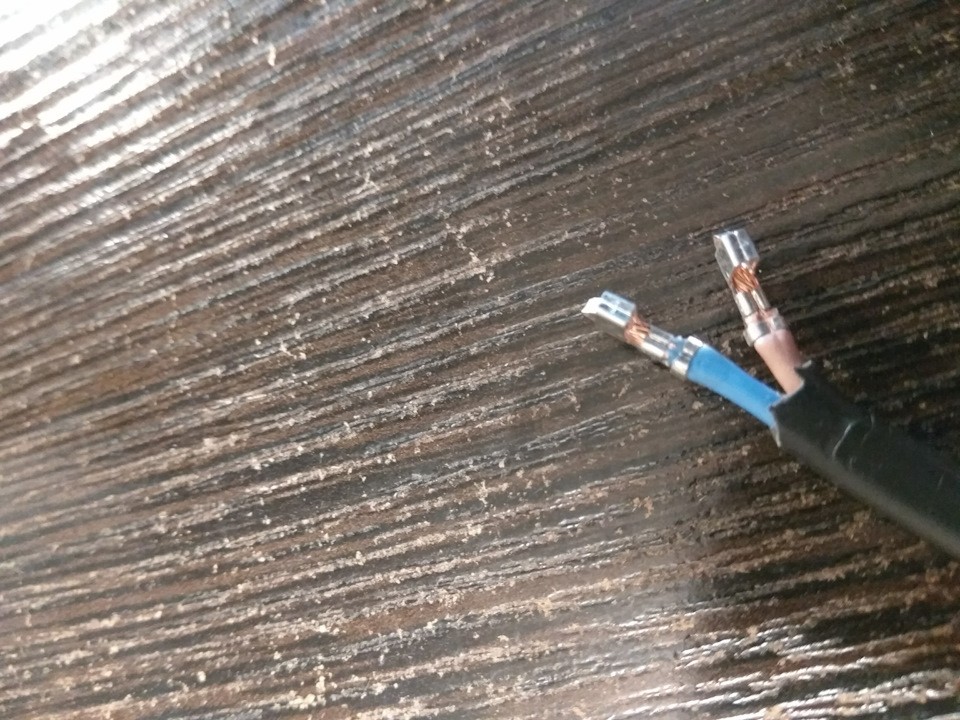

Другой конец обжал пинами и запиновал в разъём. После сборки прозвонил кабель.

На все места соединения кабеля с основанием разъёмов и в выходах штекеров добавил термоусадку, для меньшего перегиба в этих местах и дополнительной изоляции от попадания чего-либо.
Следующим разобрал гнездо прикуривателя, отпаял провод с крокодилами и припаял один конец длинного провода к гнезду. Нашёл дома ленту-липучку, для скрутки проводов и надел её на провод.

Хотел так же перепаять крокодилы, чтобы провод был везде одинаковый и отрезал от провода ещё 0,5 м. Но потом передумал))) Второй конец провода гнезда так же запиновал и прозвонил. Т.е. длина вышла примерно 9 м.

Как написал ранее, перепаивать провода с крокодилов не стал и просто запиновал в коннектор существующие.

Долго искал адаптер 220v-12v, но ничего не нашёл… Недавно отдал целую коробку товарищу. А так, ещё дополнить этот набор адаптером для работы от 220v, найти под него сумку и будет идеально))

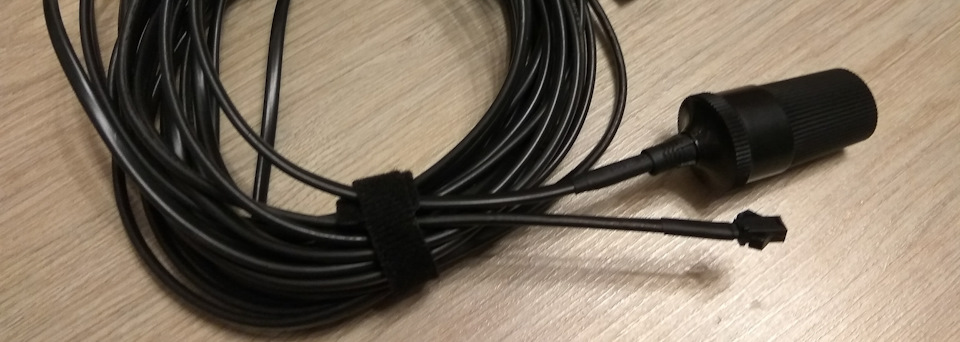

9м со штекером/крокодилами

Skoda Rapid 2014, двигатель бензиновый 1.6 л., 105 л. с., передний привод, автоматическая коробка передач — электроника

Машины в продаже

Комментарии 10

Предохранитель. На какой ток не помню. Покупал в Авто49 вроде такой — www.auto49.ru/index.php?o…atalog&view=item&id=30463
Сильно ничем не нагружал, только штатные приборы (насос, пылесос и т.п.), поэтому не горел.

У меня сломался штекер от пылесоса.Обычный такой авто-пылесос. Сейчас прикупил с алика штекер. припаял, всунул в гнездо, пылесос зажужжал и замолк. Оказалось, что перегорел предохранитель на 5А, который в штекере. Купил еще один на 5А — опять перегорел. Купил уже на 10А, вставил, включил. Пылесос буквально поработал секунд 10-15 и завоняло гарью. Оказалось, что пружинка-контак внутри штекера накалилась и поплавила его.

Сейчас думаю, какой именно был предыдущий штекер, что исправно работал.

Жесть. Казалось бы, простая конструкция… Но предохран отрабатывал.

К своему зарядному я, на всякий случай параллельно цеплял АКБ от бесперебойника…
Но и Зарядное устройство + аккумулятор
и Блок питания Волна слишком габаритны))).
Вот и экспериментирую с более мелкими питателями.

Компактность всегда имело не малую роль)) Ждём результатов экспериментов)

Я для экспериментов с автодевайсами использую блоки питания (есть парочка для питания автораций).
А на днях попробовал БП от китайцев рублей за 400. Проверил его выход осцилогафом — пульсации минимальны, да и наводок вроде нет. Теперь переходники собираю (в двух магазинах города уже закончились)))

Я сначала тоже хотел с Китая заказать для этих нужд, но концепция в итоге поменялась)

Насос от бортовой сети автомобиля питается?
Если от 220В, то логичнее и тянуть по улице удлинитель 220 от преобразователя.
И сечение, на мой взгляд маловато. Хотя теоретически…
Выбор мощности, тока и сечения проводов и кабелей
Я в авто применяю от 1кв.мм (вчера купил ещё 5 метров в Электрике (14р метр-пара красно черная сечением 1мм)

Насос обычный автомобильный. Кабель 1 кв. уже толстенький будет для имеющегося пина. Либо нужны другие коннекторы, но у меня были такие)
За ссылку спасибо. Тоже находил информацию. В основном предназначено для подключения штатный автомобильных устройств)
Удлинитель 220В есть 10 м. Мне периодически нужно подключать в домашних условиях автомобильные устройства, которые питаются от прикуривателя. Я обычно накидываю от компьютерного блока питания 12В на сам штекер. Но сейчас как раз подумаю запиновать адаптер (зарядку) и использовать данный кабель, чтобы ничего не изобретать)

Источник

[29]-[Зима]-Провода для «прикуривания» своими руками!

Конечно же есть комплекты, которые достойны внимания, но либо их цена превышает допустимое значение, либо найти их очень проблематично.

Принцип работы аварийного запуска двигателя при разряженном АКБ ну или «прикуривание»

При «прикуривании» аккумулятор автомобиля-донора присоединяется параллельно к бортовой сети автомобиля-реципиента: плюсу аккумулятора и массе (но не минусовой клемме аккумулятора) при помощи специальных стартер-кабелей — толстых проводов. Такие кабели имеют достаточно большое сечение токоведущей жилы и оснащены зажимами с обоих концов.

Не рекомендуется запускать двигатель при работающем двигателе автомобиля-донора. Это связано с тем, что при запуске стартер потребляет очень большой ток. Стартерная аккумуляторная батарея предназначена для отдачи тока большой силы, автомобильный генератор — не рассчитан на большой ток в сотни ампер. Генератор и аккумулятор работают параллельно (в буфере), но напряжение, отдаваемое генератором, немного больше, чем у автомобильного аккумулятора (генератор выдаёт напряжение через выпрямитель и регулятор напряжения в пределах 13,7-14 вольт, автомобильный аккумулятор — 12-12,5 вольт. При «прикуривании» с работающим двигателем через генератор автомобиля-донора пойдёт большой ток, на который он совершенно не рассчитан, при этом возможен отказ выпрямителя и регулятора напряжения. Гораздо лучше, если после запараллеливания батарей поработать двигателем донора 10-15 минут на средних оборотах, с целью подзарядки севшей батареи запускаемого автомобиля. Также при нескольких неудавшихся запусках следует иметь в виду, что если запустить двигатель донора, то его генератор начинает заряжать сразу две разряженные батареи и может оказаться опасно перегружен.

Меры предосторожности:
«Прикуривание» считается небезопасным методом запуска и при несоблюдении мер безопасности можно повредить электрооборудование как запускаемого автомобиля, так и автомобиля-донора. Поэтому следует соблюдать меры предосторожности:
1. При прикуривании очень важно соблюдать полярность подключения аккумуляторов, а также не допускать коротких замыканий, которые возможны, к примеру, если случайно коснуться двумя зажимами кузова автомобиля. Всегда первым подключается «плюс» затем «минус». Отключается первым «минус», затем «плюс».
2. При запуске двигателя через провода проходит ток порядка 200-400 А, в зависимости от типа и мощности двигателя, поэтому необходимо проверить маркировку стартер-кабеля. Если кабель не рассчитан на соответствующий ток, возможно возгорание изоляции;
3. Необходимо убедиться, что у обоих автомобилей одинаковое бортовое напряжение. У легковых автомобилей это обычно 12 В, у грузовых может быть 24 В.
4. Разряженная батарея запускаемого автомобиля должна быть исправна. В случае её неисправности (течи электролита, замыкания пластин и т.д.) может произойти перегрев батареи, или даже взрыв;
5. Минусовую клемму нужно подключать только на «массу» (кузов автомобиля или картер двигателя), а не на клемму аккумуляторной батареи. Кстати очень часто многие пренебрегают этим правилом.
6. Никогда при «прикуривании» не отсоединяйте аккумулятор от сети автомобиля. В большинстве современных автомобилей напряжение аккумулятора используется в качестве «опорного» в схеме регулятора напряжения автомобильного генератора, и при его отсутствии генератор может выдать любое напряжение, несколько десятков вольт — а это неминуемо выведёт из строя всю сложную электронику.

Для изготовления проводов были использованы:
1. Материалы:
1.1. кабель сварочный КГ-25 ХЛ (длина 4 м);
1.2. крокодилы (сварочные зажимы заземления на 300А с медными губами и шиной).
1.3. силовые наконечники медные (облуженые);
1.4. термоусадка 12х6 мм (черная, красная);
1.5. изолента (черная, красная);
1.6. латунные шайбы;
1.7. смазка для электроконтактов (LiquiMoly — Batterie-Pol-Fettартикул: 7643).

Для начала стоит понимать, что если вы решите делать провода для прикуривания сами, то необходимо все сделать качественно и на совесть. Категорически не рекомендую браться за работу, если вы будете использовать силовые наконечники «Шмистери», плохой кабель с ужасной изоляцией. Плохой контакт, может привести к очень печальным последствиям поэтому нельзя экономить на материалах.
Так же, если вы приобретаете луженые наконечники, нужно проверить не подсунули ли вам в магазине более дешевые алюминиевые. Ножом нужно снять верхний слой олова, под ним должна быть медь, если цвет не меняется значит это алюминий. Ставить алюминиевые наконечники на медный кабель категорически запрещено, т.к. Cuи Al- это недопустимая гальваническая пара, которая приведет к коррозии кабеля.

Изготовление:
1. замерил, посадочную глубину силового наконечника и отмерил на кабеле;
2. зачистил кабель при помощи канцелярского ножа;
3. распушил жилы кабеля и зачистил ножом от кислородной пленки;
4. жилы провода выровнял по прямой и срезал, под одно расстояние;
5. при помощи смазки для электроконтактов обработал зачищенный конец кабеля;
6. Выбрал матрицу для опрессовки согласно инструкции по эксплуатации, и обжал. Единственно от себя сделал по два обжима, за место одного, как того требует ГОСТ.

В случае если матрица правильно подобрана, получится равномерная опрессовка. Если появился облой наконечника, то матрица подобрана меньшего размера, облой необходимо убрать надфилем.

7 Полученный провод опрессованый с двух сторон необходимо заизолировать при мощи термоусадки или изоленты.
8. Далее прикрутил полученные провода на крокодилы (сварочные клещи заземления на 300А), зажал с использованием латунных шайб.
9. При помощи изоленты замотал ручки, крокодилов, соответственно красный – плюс, черный – минус.

Стоит помнить, что далеко не у каждого есть пресс клещи для опрессовки. Поэтому расскажу несколько способов как закрепить кабель большого сечения в наконечник.

Суть данного метода заключается в том, что кабель не зажимается в силовой наконечник и впаивается.
1.1. Необходимо зажать силовой наконечникв тиски отмерив расстояние, на которое нужно будет срезать изоляцию;
1.2. Ножом срезать необходимый размер изоляции. Стоит работать крайне аккуратно, чтобы не повредить жилки кабеля;
1.3. Далее в зажатый наконечник необходимо закинуть олово и канифоль, при помощи фена или газовой горелки нагреть наконечник до такой температуры, при которой произойдет смешивание и расплавление олова;
1.4. После расплавления подготовленный кабель опустить в наконечник и остудить.
1.5. После остывания необходимо проверить качество пайки, приложив небольшое усилие на кабель.

Примечание: Если все делать в идеале, необходимо залудить конец кабеля и только после этого опускать в силовой наконечник, для «монолитной» пайки.
Важно: при плохой пайке, есть возможность возникновения КЗ и нагревания провода, как следствие расплавки пайки, что может привести к возникновению пожара. Конечно это касается в большей степени на те случаи, когда по кабелю течет постоянный ток. Но все же необходимо все тщательно проверить.

2. Опрессовка при помощи тисков и керна:
Материалы:
— молоток;
— тиски;
— канцелярский нож;
— керн или большой гвоздь
2.1. Отмерить расстояние, на которое нужно будет срезать изоляцию.
2.2. Зачистить кабель;
2.3. Зажать кабель с надетым наконечником в тиски, желательно, если это будут стационарные тиски и запрессовать (сплющить) наконечник.
Не стоит пережимать наконечник, приложив через чур большое усилие т.к. он может попросту лопнуть. Не стоит пытаться опрессовывать наконечник по форме квадрата, это тоже может привести к поломке наконечника.
2.4. Далее на поверхности сжатого наконечника при помощи молотка и керна или же молотка и гвоздя сделать несквозные насечки.

Такой способ более колхозный, как по мне и обеспечивает меньшую площадь зажима, нежели первый способ.

Источник

Удлинитель прикуривателя своими руками

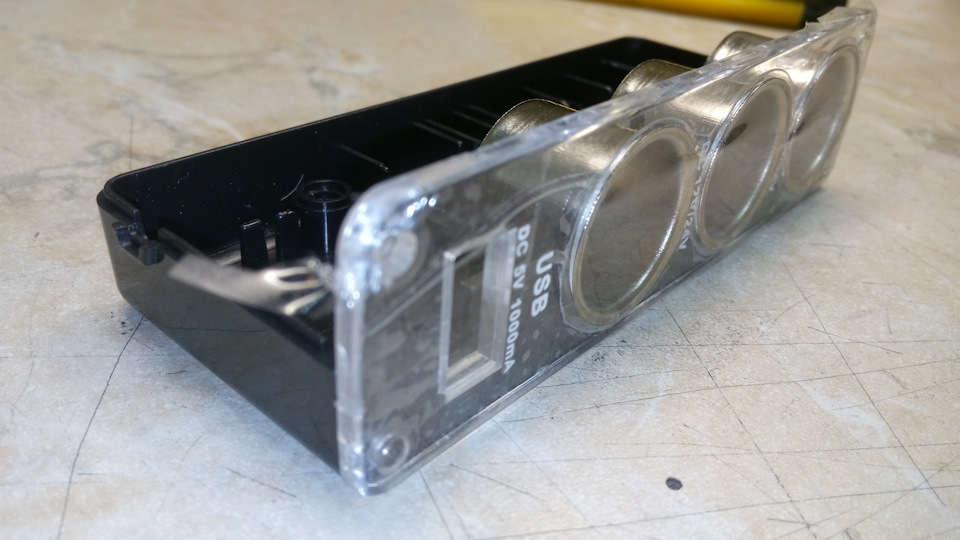

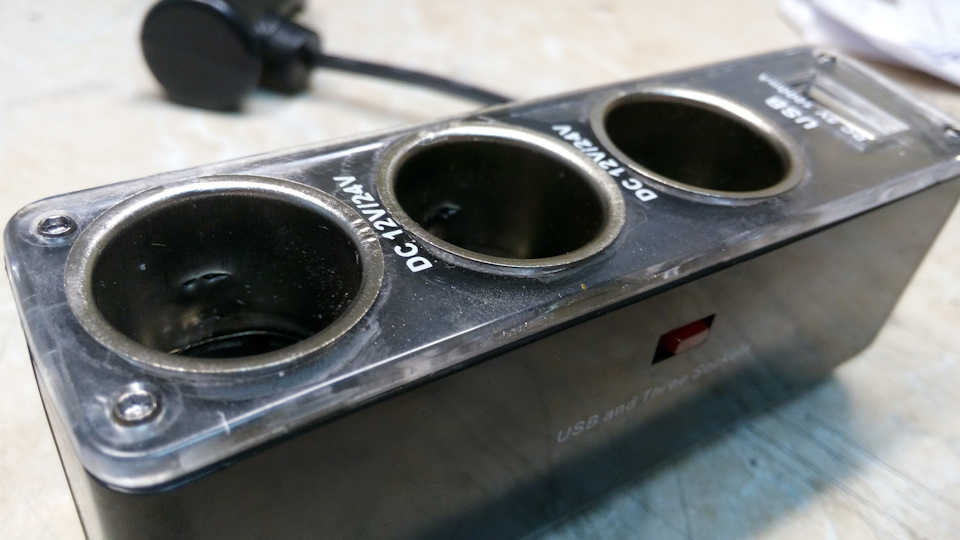

Опробовав 11 разветвителей — дублеров автомобильных розеток, мы пришли к выводу: пользоваться ими довольно опасно.

Запитать внешнее устройство в автомобиле можно от прикуривателя или розетки. В первом есть контактный зажим-скоба из биметалла — именно она выстреливает прикуриватель при его разогреве, в розетке же, ясное дело, такого нет. Гнезда могут быть диаметром 21,3 или 22,3 мм, глубиной от 29 до 35 мм.

Штекеры делают под 21 мм, обеспечивая их универсальность. Длину следует подбирать. Но как гарантировать надежный контакт? Подпружиненный колпачок центрального вывода стремится вытолкнуть штекер из гнезда, а вибрации ему в этом помогают. Поэтому некоторые изготовители сделали на штекере кольцевую канавку, которая фиксируется той самой биметаллической пластинкой. Если на тройнике есть такая канавка, лучше включать его в гнездо прикуривателя.

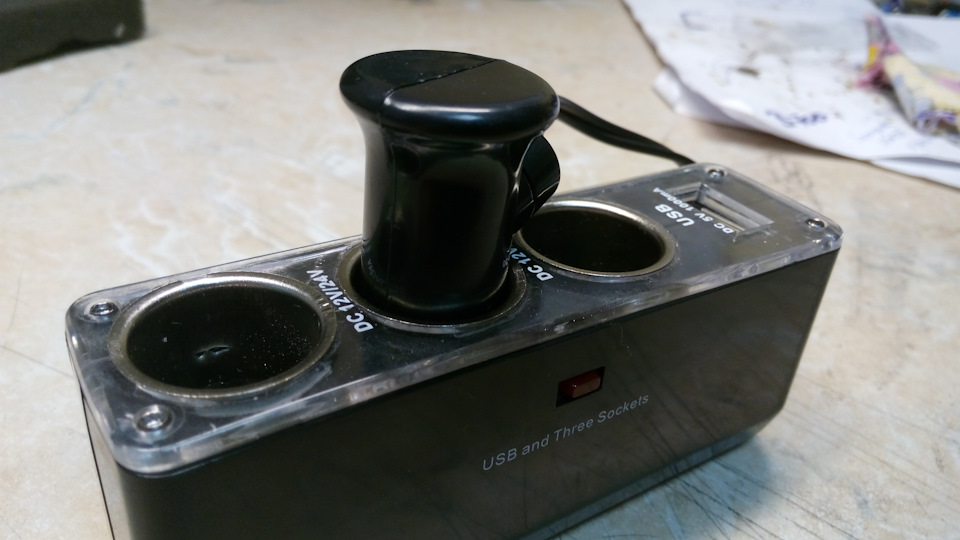

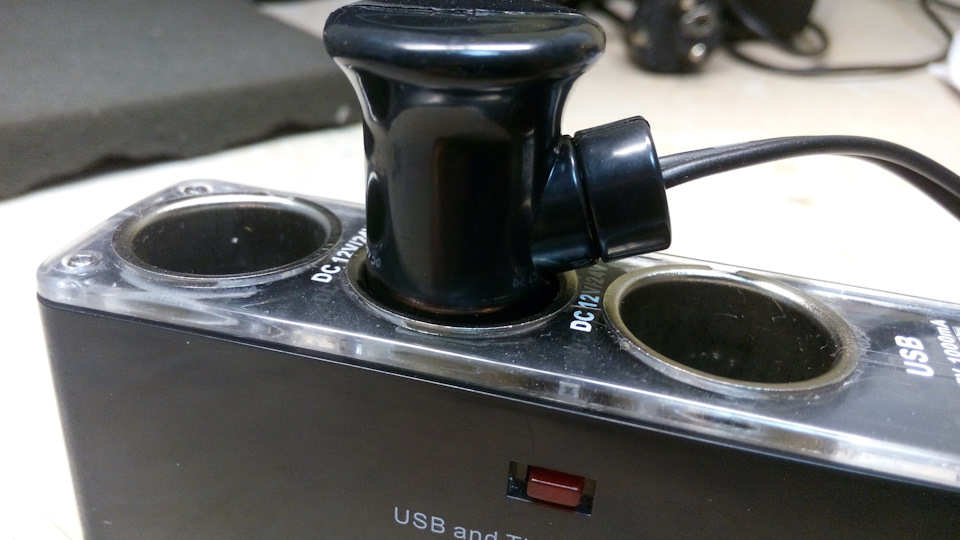

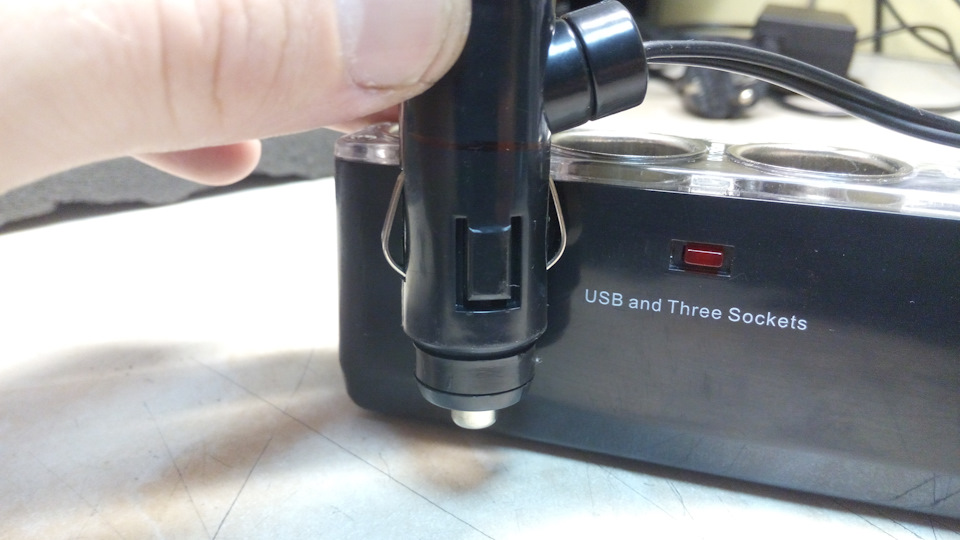

Две конструкции штекера — с фиксирующей канавкой для пружины прикуривателя (а) и без нее (б). Следует также обращать внимание на размер L: чем он меньше, тем лучше.

КАК ПРЕДОХРАНЯТЬСЯ?

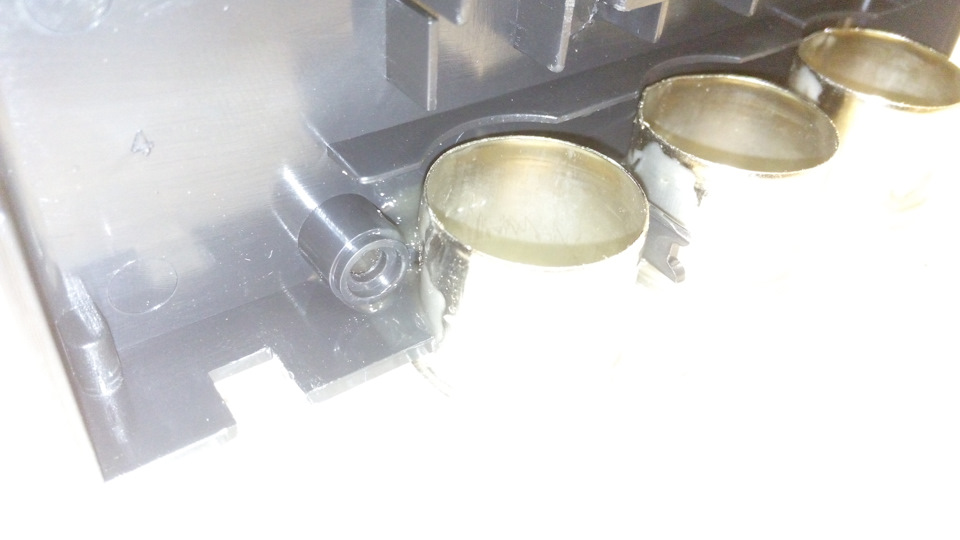

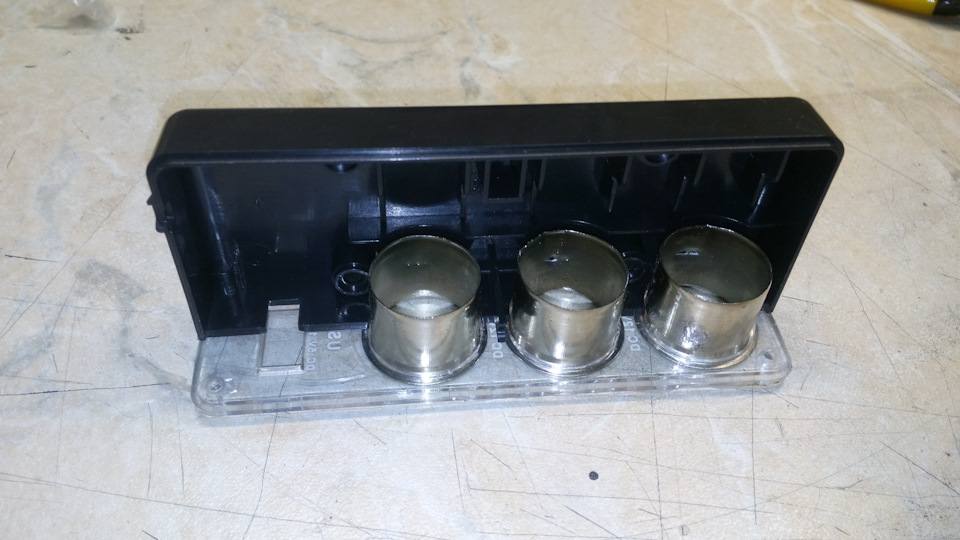

В девяти вариантах из одиннадцати в штекерах тройников были установлены плавкие предохранители — на 5, 8, чаще на 10 А. Их работоспособность мы проверили надежным способом, подключив автомобильный теплоэлектровентилятор для обдува стекол, который требовал от сети 14 А.

Штатное гнездо автомобиля обычно защищено вставкой на 15 А — оно это выдержит. А вот предохранители всех тройников обязаны были возмутиться, однако это сделали только четыре изделия. В пятом предохранителя не было вообще, вместо него сгорела кнопка включения на штекере.

Тайваньский разветвитель на два красивых, под дерево, гнезда Auto H.K. twin socket GT-54309W (цена 210 руб.) выдал много дыма из штекера, внутри которого остался целым лишь предохранитель. Остальное деформировалось.

Еще два изделия наполнили дымом редакцию и стали плавиться. Один из предохранителей удалось спалить лишь при 20 А, еще один сжечь так и не смогли. Во всех случаях сильно разогревался центральный контакт на штекере и соединительный провод — на меди сэкономили.

Отдельную нишу занимает отечественное изделие — удлинитель с толстым проводом и парой «крокодильчиков» вместо штекера. Его, по замыслу авторов, надо подключать туда, где зажимы смогут ухватиться за токонесущие детали. Чем предохраняться в этом случае, непонятно.

Гнездо удлинителя выдержит любую нагрузку, но вот бортовая сеть.

Штекер с гнездом USB китайского тройника Multisocket АС 1216 (цена 220 руб.) расплавился при 14 А весьма наглядно. Предохранитель остался невредим!

ОТВЕТСТВЕННОСТИ НЕ НЕСЕТ

Общий вывод: подобные тройники требуют очень аккуратного обращения. На упаковках обычно написано, что «изготовитель ответственности за автомобиль не несет». Поэтому прежде всего прикиньте, какой ток потребляет устройство, которое вы планируете подключать через такой разветвитель. Исправные навигатор, коммуникатор, радар-детектор тройник не разогреют. Но случись какой дефект, рассчитывать на предохранитель не приходится. А потому простой совет: время от времени щупайте штекер тройника: именно он от перегрузки разогревается в первую очередь.

А уж если вы подключите мощный компрессор, пылесос, теплоэлектровентилятор, чайник, кофеварку, то ни в коем случае не оставляйте их под током без внимания. Вслед за дымом пламя появляется очень быстро!

ПОСТОЯННО ПРОВЕРЯЙТЕ ТЕМПЕРАТУРУ РАЗВЕТВИТЕЛЯ, ОСОБЕННО ЕГО ШТЕКЕРА!

Характеристика удлинителя прикуривателя автомобиля на 3-5 м и критерии выбора устройства. Удлинитель для прикуривателя автомобиля своими руками

Нужен ли удлинитель для прикуривателя, и как его правильно выбрать?

Прикуриватель в авто представляет собой устройство, предназначенное для подкуривания сигарет водителем. Основным элементом устройства является спираль, которая под напряжением разогревается до высокой температуры. От раскаленной спирали и производится подкуривание. Для чего нужен удлинитель прикуривателя, и как его правильно выбрать — узнайте из этой статьи.

Описание удлинителя прикуривателя

Автомобильный удлинитель гнезда прикуривателя представляет собой провод, один конец которого вставляется в разъем, а на втором конце расположен штекер. К этому штекеру подключается сам адаптер. Использование такого провода актуально для многих автолюбителей, которые большую часть времени проводят за рулем.

Функциональные особенности

Основные функциональные особенности удлинителя для автомобиля:

Возможность переноса гнезда прикуривателя в более удобное место. В некоторых авто этот разъем расположен в неудобном месте, поэтому многие автолюбители решают самостоятельно перенести его. Для переноса можно либо переустановить устройство, для чего потребуется проделать соответствующие отверстия в центральной консоли, либо использовать удлиненный провод. В последнее время существует множество устройств, которые питаются от этого гнезда. К примеру, его можно использовать для зарядки мобильного телефона, планшета, термокружки, автомобильного чайника и т.д. Если провод зарядного устройства слишком короткий, то удлинитель позволит с большим удобством осуществить процедуру зарядки, установив девайс в любом удобном месте авто.

Как выбрать устройство?

Удлинитель может также быть разветвителем. Последние, как правило, представляют собой тройник, то есть одной гнездо может использоваться для одновременной зарядки телефона, питания автомобильного чайника и других целей. Сразу же скажем — от покупки разветвителей лучше отказаться, их использование несет неоправданный риск для авто. Все потому, что машинные розетки предназначены для передачи определенного значения напряжения.

При использовании разветвителя напряжение, которое проходит через розетку, увеличивается в два, а то и в три раза. Это, в свою очередь, может привести к выходу из строя самого устройства, а также к появлению неполадок в работе бортовой сети (автор видео — Александр Загорный).

Что касается непосредственно выбора удлинителей, то при покупке нужно обратить внимание на следующее:

Обратите внимание на корпус. Поскольку данная деталь будет работать под напряжением, важно, чтобы корпус был прочным, от этого зависит надежность работы девайса в целом. Возьмите его в руки, попробуйте сжать — корпус не должен издавать скрипы, он не должен быть хлипким. Если корпус будет выполнен из низкокачественного пластика, через несколько падений он просто развалится. Стоимость изделия. На сегодняшний день на рынке можно найти множество моделей изделий, отличающихся низкой стоимостью. Помните о том, что дешевые варианты, как правило, менее надежны.Обратите внимание на тип изделия — оно может быть как простым (с обычным удлиненным проводом), так и выполненным в виде рулетки. Второй вариант займет меньше места, поскольку сам провод замотан в специальную рулетку, которая разматывается при нажатии на корпус.Если вы покупаете изделие с USB-выходом, то при приобретении следует обратить внимание на силу тока. В среднем этот показатель составляет около 500 мА, но некоторые производители устанавливают силу тока, равную 1-2 амперам. Нужно учитывать, что при небольшом токе в 500 мА вы сможете заряжать свой мобильный гаджет, будь то смартфон или планшет, исключительно в режиме ожидания. Если же вы хотите, чтобы в ходе зарядки можно было также пользоваться гаджетом, то такой силы тока однозначно не хватит. Если вы не хотите ограничивать свои возможности, то лучше отдать предпочтение более дорогим и функциональным вариантам.

Фотогалерея «Виды изделий»

Цена вопроса

Стоимость изделия зависит от многих факторов. На сегодняшний день средняя стоимость товаров такого плана составляет около 150-700 рублей, но можно найти и более дорогие варианты.

Видео «Инструкция по ремонту прикуривателя»

Как своими руками отремонтировать гнездо — узнайте из ролика ниже (автор — канал 125bmv).

Характеристика удлинителя прикуривателя автомобиля на 3-5 м и критерии выбора устройства |

Основные функциональные особенности удлинителя для автомобиля:

Что касается непосредственно выбора удлинителей, то при покупке нужно обратить внимание на следующее:

Обратите внимание на корпус. Поскольку данная деталь будет работать под напряжением, важно, чтобы корпус был прочным, от этого зависит надежность работы девайса в целом. Возьмите его в руки, попробуйте сжать — корпус не должен издавать скрипы, он не должен быть хлипким. Если корпус будет выполнен из низкокачественного пластика, через несколько падений он просто развалится. Стоимость изделия. На сегодняшний день на рынке можно найти множество моделей изделий, отличающихся низкой стоимостью. Помните о том, что дешевые варианты, как правило, менее надежны. Обратите внимание на тип изделия — оно может быть как простым (с обычным удлиненным проводом), так и выполненным в виде рулетки. Второй вариант займет меньше места, поскольку сам провод замотан в специальную рулетку, которая разматывается при нажатии на корпус. Если вы покупаете изделие с USB-выходом, то при приобретении следует обратить внимание на силу тока. В среднем этот показатель составляет около 500 мА, но некоторые производители устанавливают силу тока, равную 1-2 амперам. Нужно учитывать, что при небольшом токе в 500 мА вы сможете заряжать свой мобильный гаджет, будь то смартфон или планшет, исключительно в режиме ожидания. Если же вы хотите, чтобы в ходе зарядки можно было также пользоваться гаджетом, то такой силы тока однозначно не хватит. Если вы не хотите ограничивать свои возможности, то лучше отдать предпочтение более дорогим и функциональным вариантам.

Как своими руками отремонтировать гнездо — узнайте из ролика ниже (автор — канал 125bmv).

Характеристика удлинителя прикуривателя автомобиля на 3-5 м и критерии выбора устройства

Основные функциональные особенности удлинителя для автомобиля:

Что касается непосредственно выбора удлинителей, то при покупке нужно обратить внимание на следующее:

Обратите внимание на корпус. Поскольку данная деталь будет работать под напряжением, важно, чтобы корпус был прочным, от этого зависит надежность работы девайса в целом. Возьмите его в руки, попробуйте сжать — корпус не должен издавать скрипы, он не должен быть хлипким. Если корпус будет выполнен из низкокачественного пластика, через несколько падений он просто развалится. Стоимость изделия. На сегодняшний день на рынке можно найти множество моделей изделий, отличающихся низкой стоимостью. Помните о том, что дешевые варианты, как правило, менее надежны. Обратите внимание на тип изделия — оно может быть как простым (с обычным удлиненным проводом), так и выполненным в виде рулетки. Второй вариант займет меньше места, поскольку сам провод замотан в специальную рулетку, которая разматывается при нажатии на корпус. Если вы покупаете изделие с USB-выходом, то при приобретении следует обратить внимание на силу тока. В среднем этот показатель составляет около 500 мА, но некоторые производители устанавливают силу тока, равную 1-2 амперам. Нужно учитывать, что при небольшом токе в 500 мА вы сможете заряжать свой мобильный гаджет, будь то смартфон или планшет, исключительно в режиме ожидания. Если же вы хотите, чтобы в ходе зарядки можно было также пользоваться гаджетом, то такой силы тока однозначно не хватит. Если вы не хотите ограничивать свои возможности, то лучше отдать предпочтение более дорогим и функциональным вариантам.

Как своими руками отремонтировать гнездо — узнайте из ролика ниже (автор — канал 125bmv).

удлинитель прикуривателя своими руками
Гнездо прикуривателя из патрона стандарта Е27

Гнездо прикуривателя из патрона стандарта Е27. Для ремонта и проверки в домашних условиях различных автомобильных гаджетов, работающих от 12 В, делаем гнездо прикуривателя из стандартного патрона Е27.

Сейчас есть много всякой полезной техники для автомобиля: от видеорегистратора до пылесоса, которую также можно использовать и в домашних условиях при наличии блока питания и гнезда прикуривателя. Всевозможные разветвители в магазинах зачастую не совсем хорошего качества: хрупкие и ненадёжные. Часто контакт в таких устройствах слабый, и пластмасса корпуса плавится от сильного нагрева при подключении компрессора или пылесоса.

Для проверки и использования компрессора, FM-трансмиттера и других устройств я сделал гнездо прикуривателя из обычного патрона для эл. лампочки на 220 В стандарта Е27.

Доработка патрона минимальна. Основная часть – пластина, которую я взял от радиатора на эл. плате старого телевизора. Но её можно заменить любой пластиной из проводящего материала.

Подключаем к блоку питания 12 В и пользуемся!

Категория: Авто самоделки / Авто доработки

Удлинитель прикуривателя в авто – посоветуйте кабель.

Число жил*сечение КГ, мм2 Масса кабеля КГ, кг/км Наружный диаметр кабеля КГ, мм

Диаметр 9 мм вроде и не так много.

А ПВС это соединительный для домашних условий. Его, думается, вообще серьезно рассматривать не стоит.

Всем Доброго времени!
С Давним появлением видеорегистратора и антирадара как и каждый автовладелец столкнулся с необходимостью приобретения разветвителя «прикуривателя».

Купил подходящий из тех что был:

Recommendations

FakeHeader

Comments 68

Я вопще со старых приуриватель сделал и питание через тумблер слелал

кренка там слабая надо было за одно заменить

Стоит такой же второй год, брал для зарядки смартфона когда приходится пользоваться навителем, заметил одну особенность у этой гадости, когда в него не что не включено то при включении поворотников( не аварийки, а поворотников) то реле поворотов работают в штатном режиме, но как только подключаю смартфон через юсби порт, поворотники начинают очень быстро моргать, ощущение что перегорела лампочка, но как только включаю габариты или свет всё приходит в норму.хрень какая то, последнее время почти не пользуюсь.

Такой же три года в бардочке прикреплен, пока полет нормальный, но над твоей модернизацией задумался, тоже иногда поправляю штекера от регика и радара.Кстати питание прицепил от розетки.

Все правильно сделал, только я бы посоветовал заменить провод на медный большего сечения, я себе заменил на таком же разветвителе, теперь хоть компрессор подключить можно

xD купили игрушку, чтоб было чем вечерком заняться)
Гарантия? не, не слышал)

На такую фигню гарантия не предоставляется. Может только по чеку в две недели после покупки. Но это примерно полтора года назад было.

да я вообще говорю) даже и 2 недели. Чем не гарантия?)

Ну скажем там, именно меня, данный разветвитель устраивает полностью. Единственно в ходе эксплуатации я обратил внимание на некоторые тонкости, при доработке которых, я как пользователь вообще забуду о существовании данного тройника)))) работает и пускай себе трудится…))) как-то так)
-Если бы сразу данный недостаток я обнаружил, думаю все равно не понес бы его обратно, альтернативы ему я до сих пор не нашел под свои нужды. А если есть возможность сделать ПОД СЕБЯ/ДЛЯ СЕБЯ так как мне надо, без нарушения заводского вида, то почему бы и нет…)))) Даже такой маленький успех в доработке и последующей эксплуатации, заряжает положительным настроением и уверенности в том, к чему приложил свои руки)))))

у меня такой же. Только что-то планшет не желает заряжаться от ЮСБ порта

Малый ток для планшета, значит.

а я думал порт нерабочий

тоже порт не работает, чего ожидать от фигни за 100 рублей

Даже не знаю сколько стоит. Покупал ещё 3 года назад, сейчас не пользуюсь

а я провод еще удлинил. а то на полку под панелью не дотягивался

Если он включён постоянно, сколько потребляет? У меня такой- машина стояла неделю, аккумулятор посадил.

По схеме питания прикуривателя в авто, работает когда включено зажигание. Когда выключено зажигание. Прикуриватель не работает, соответственно и сам тройник обесточен.

Если он включён постоянно, сколько потребляет? У меня такой- машина стояла неделю, аккумулятор посадил.

надо прикуриватель к зажиганию цеплять, как минимум управление

Я себе стационарный поставил, напрямую к акуме.А такой тройничек на подхвате, мало ли что ещё воткнуть придется.

Точно такой же купил но русского производства! Пайка отличная и ничего не выскакивает, закрепил в бардачке)

что там Русского? название?

Нет, было написано где он произведен… не помню где…

если брать схему питания ЮСБ — все детали китай от платы до резисторов, конденсаторов и микросхемы. остальное думаю тоже все отливается (корпуса) и жестянка (фольга) сгибается в Китае, а вот сборку вероятно могут производить у нас. Если всё таки и вправду корпусяку и внутренности (по мимо схемы) создают и делают у нас, то я по искренне рад! и горд! хоть мелочевка, но наша!

тоже хотел такой разветвитель купить. Щас почитал — передумал!)

можно купить другой

Это вы скорее не разветвитель купили, а набор запчастей — «Сделай сам. Разветвитель» )))
У самого был такой, была проблема с выскакиванием, но залезть и переделать не приходило в голову %)

Источник

Автомобильный онлайн портал

Как удлинить прикуриватель в авто своими руками

БЕЗОПАСНАЯ ПРОВОДКА | ПЕРЕДЕЛКА РОЗЕТКИ ПРИКУРИВАТЕЛЯ

Удлинитель прикуривателя штекер/крокодилы
