Как установить и подключить камеру заднего вида на авто приора
Камера заднего вида на ММС 2190.
Доброго времени суток! Надумал поставить себе камеру заднего вида, хотел ставить весной но получилось раньше. Для установки камеры были куплены следующие вещи: 1) набор термоусадок 2) стяжки ( хомуты ) 3) изолента 4) камера заднего вида и проводка к ней ( была куплена в ситилинке ) 5) разъем под аудиовход который идет в ММС. 6) Новая задняя сабля и новые плафоны, т.к старая сабля была затертая а плафоны от мороза потрескались при их демонтаже. Артикул задней сабли: 2170-8212526. Артикул плафонов освещения номера:2170371701000 Заодно докупил разъем под тюльпаны на ммс что бы убрать не нужные провода от задних динамиков и напрямую от ммс запитать саб и заодно подключить регулятор баса и найти под него место в салоне. Теперь перейдем к самому процессу установки. Сперва сделал отверстие в новой сабле и зафиксировал в ней камеру, после чего промазал ее силиконовым герметиком в том месте откуда идут провода что бы исключить попадание влаги. Что бы не сверлить лишних дырок для того что бы протянуть провод камеры снаружи в багажник, было решено взять плафон и аккуратно отверткой оплавить его боковину что бы туда заходил провод.

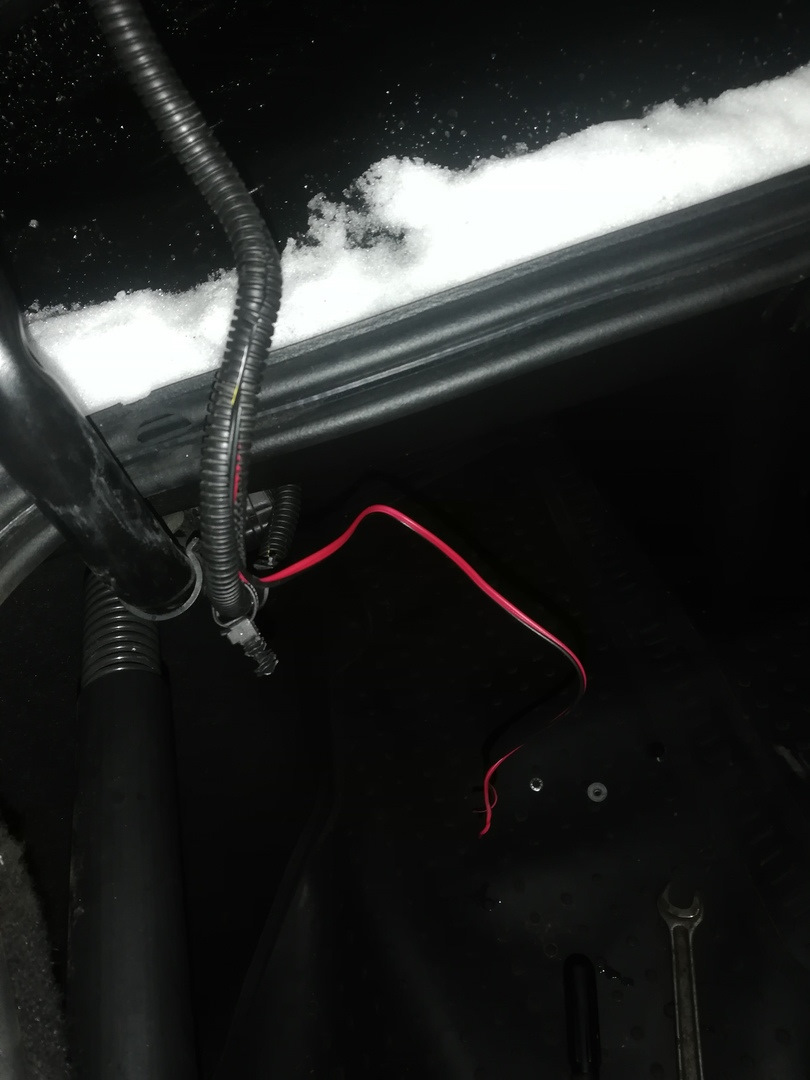

Затем работы переместились в багажный отсек, там я подключил ремоут для саба, провод для регулятора баса, и протянул проводку камеры через штатную гофру.
сразу же запитал сигнальный провод камеры к + заднего хода ( зеленый провод ) а так же — камеры к черному проводу фонаря. Далее начал прокладывать проводку по салону до самой ммс. Первым делом нашел место для регулятора баса, его я расположил на верхней крышке перчаточного ящика:
После чего начал подключать rca разъем и разъем видео входа
Внимание! Если у вас не люкс комплектация и ммс вы устанавливали сами, то будет необходимо установить контакт в разъем А1 и подключить его к сигнальному проводу камеры. Распиновку прилагаю:
После того как завели контакт в разъем А1 соединяем его с сигнальным проводом камеры и ставим синюю колодку в ммс

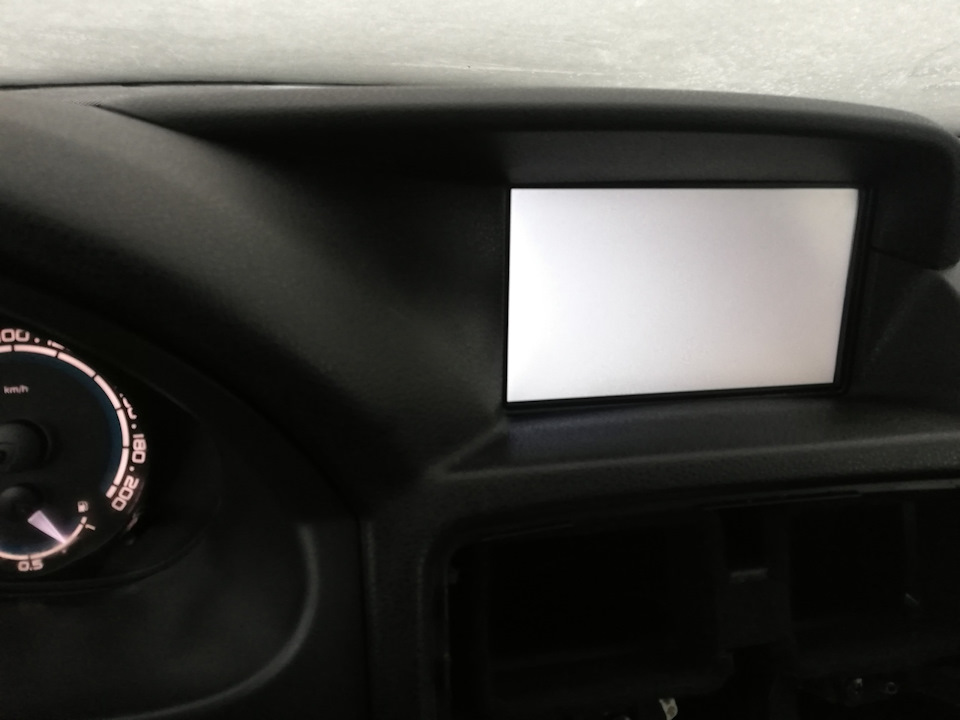

После чего проверяем работоспособность камеры, у меня еще в синей колодке были неправильно установлены провода, и из-за этого выдавало ошибку подключения — серый экран
Пришлось вытаскивать их и ставить в правильные разъемы. 16 ( масса черный провод ) 19 ( видео вход ) после перестановки контактов все заработало
Если у кого будут вопросы по подключению обращайтесь. Самой камеры на сабле почти не видно, смотрится вроде сносно, ничего лишнего не торчит
Камера заднего вида
Пошарив в сети и не нашев ниодного отчёта по установки на новую приору камер занего вида, решил написать свой.
И так, я начал с того, что заказал на ибеи камеру за 11 баксов (т.к. у нас в Самаре дешевле чем за 1,5 килорублей ничего небыло). Подождал 3 недели пока она приедет с китая и приступил к монтажу.
По сути, камеру можно брать любую, главное чтоб питание было 12В и сигнал выхоной NTSC. А форма камеры и способ монтажа какой вам вздумается =)
Снял заднюю саблю, просверли отверстия под провод и разъёмы. Чтоб не сверлить метал двери багажника, разобрал плафон лампочки освещения номера и через него просунул всё. Потом пройдусь герметиком.
Окуратненько прокинул по багажнику проводки. Провел провод по правой стороне, под порогами. Когда будете ставить обратно накладку, где натяжитель ремня, следите за уплотнителем двери, чтоб он лёг поверх неё.
Снял бардочек и разобрал центральную консоль.
Процесс разбора центральной консоли в новой приоре, тоже в сети не нашел. Опишу вкратце.
1) Снимаем пластиковую накладку, которая вокруг ручки кпп. Она держится на пяти саморезах. Первых два можно найти под резиновым ковриком, рядом с подстаканником, ещё три под чехлом ручки КПП. Вылазеет она зараза туго, но пластик гнётся и оккуратно можно вынуть.
2) Сама консоль держиться на 6 саморезах. Первые два сразу увидите как снимите пластиковую накладку по первому пункту. Ещё два найдёте за пластиковой крышкой, которая под кнопками мультимедийки, она легко подковыревается отвёткой. И последние два будут за кнопками (где обогрев зад.стекла и тд.).
3) после того как все саморезы открутили, легонько тянете на себя за низ и защелки в самом верху консоли отстёгиваются.
Вуаля и вот чудо автопрома, под названием MMC 2190, почти у вас в руках. Осталось открутить 2 самореза на которых она держится и очень аккуратно вытянуть на себя.
Ищем сине-зеленый разьем. Вытаскиваем его. Нам нужны на синей фишке 19 контакт (видео вход 75ом, центральная жила кабеля) и 16 контакт (масса, экран, оплетка кабеля). Подключаем.
Проверяем. И… тут первый облом. Ничего не происходит, музыка также тухнет при включении заднего хода, а видео на экране нет.
Поспрашивав ребят на форуме 4пда, мне рассказали что надо активировать камеру в самой мультимедийке.
Найдя прогу, активируешь камеру один раз и всё. Дальше эту прогу можно удалить. Она больше не понадобиться. Прошивать не надо. Всё делал с заводской прошивкой.
Всё работает. Ура ура) Укладываем провода и собираем в обратной последовательности консоль и пороги.
На всё ушло часов 5 неспешной работы.
Результат очень радует и в купе с парктроником позволяет спокойной парковаться задом, не переживая за задний бампер =)
Установка камеры заднего вида на Lada Granta, Priora и Kalina
Трудно представить современный автомобиль без камеры заднего вида. Если на вашем автомобиле этой опции нет с завода, то установить камеру вы можете своими руками. Комплектации «Люкс» автомобилей Лада Гранта, Калина 2, Приора имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. В ходе установки камеры могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.
Установка
Потребуется:
Чаще всего камеру заднего вида размещают над номерным знаком (на накладке, которая называется «сабля»). Такое расположение наиболее удачное с точки зрения обзора, камера не бросается в глаза и нет необходимости снимать бампер. Сначала снимаем обшивку крышки багажника, а затем саблю, которая держится на 6 винтах M8.
Определяем наиболее удачное место для камеры и просверливаем там отверстие. Закрепляем аксессуар с обратной стороны гайкой.

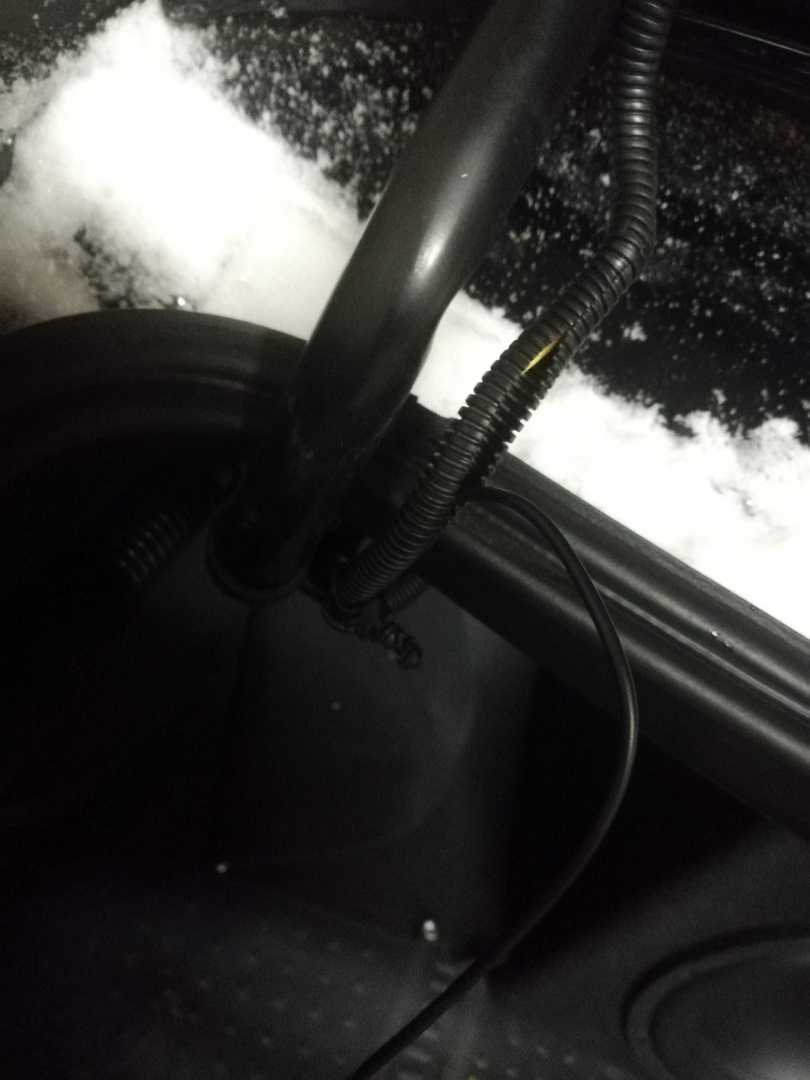

Провода от камеры прокладываем в багажник через штатные гофры.
Протянуть проводку в переднюю часть автомобиля удобней под резиновым уплотнителем обивки потолка. Затем под торпедо протаскиваем ее до тыльной части магнитолы. Чтобы снять ММС потребуется сначала демонтировать облицовку панели.
Подключение
Общая схема подключения камеры заднего вида:
В багажнике подключаем камеру к проводке заднего фонаря:
К магнитоле подключаем разъем miniISO, расположение проводов в синей колодке следующее:
Стоит отметить, если ММС была установлена на автомобиль в комплектации «норма» или «стандарт», тогда потребуется дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы.
Процесс также показан на видео:
Настройка штатной ММС
Прошивка магнитолы не требуется, достаточно только активировать камеру заднего вида. Для этого следует скачать программу ( Чтобы скачать файлы нужно авторизироваться на сайте ) и скопировать ее на съемный носитель (USB Flash).
Кстати, весь процесс также показан на видео:
Проверяем работу камеры заднего вида, включая заднюю передачу.
Напомним, некоторые автолюбители вместо камеры предпочитают использовать парктроник.
Поделиться в социальных сетях:
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Установил камеру заднего вида.
Доброго времени суток. Вчера установил камеру, полученную из Китая неделю назад.
Потратил полдня, но оно того стоит 🙂
О возможностях штатной ММС беру информацию с форума 4pda.
Первым делом разблокировал видеовход на ММС.
Следующим шагом приступил к разбору панели. Снимаем две заглушки — первая глухая, над «шайбами» управления климатом; вторая с кнопками, над блоком управления ММС.
Заглушку с кнопками сразу отсоединяем, чтобы не болталась.
Снизу, возле подстаканника убираем коврик, под ним два самореза. Задираем чехол ручки КПП, под ним еще саморезы. Выкручиваем их. Теперь самое тяжелое — вытащить рамку, которую только что открутили. Для меня это было самым тяжелым этапом в процессе инсталляции камеры 🙂 Подстаканник упирается в тоннель, пришлось приложить усилие, чтобы выдернуть рамку. Вытащив рамку, открываем доступ еще к двум саморезам которые удерживают лицевую панель.
Выкручиваем шесть саморезов, снимаем лицевую панель, отключаем разъем от блока управления климатом и получаем следующую картину:
Магнитолу из шахты выкручивать смысла нет, так ее тяжело вытаскивать, не пускают провода. Проще выкрутить шахту с магнитолой.
Вытаскиваем магнитолу наполовину и можно выдергивать «фишку», сзади слева самую верхнюю. Она состоит из двух половинок — синяя и зеленая. В зеленой уже есть два провода, а синяя пустая. Разъединяем их, нас интересует синяя колодка. Т.к. она пустая, нам нужны провода с контактами. Я их позаимствовал из колодки блока питания компьютера (широкий разъем питания материнской платы).
Купил разъем «тюльпан» и собрал переходник.
Питание камеры взял с лампы заднего хода. Благодаря записи в БЖ товарища SkAD, быстро определился к каким проводам надо цепляться 🙂
Теперь пора проверить работоспособность системы. Соединил все разъемы, бросил камеру в багажник, включил ММС, зажигание, задняя передача…
Восторг словами не передать 🙂

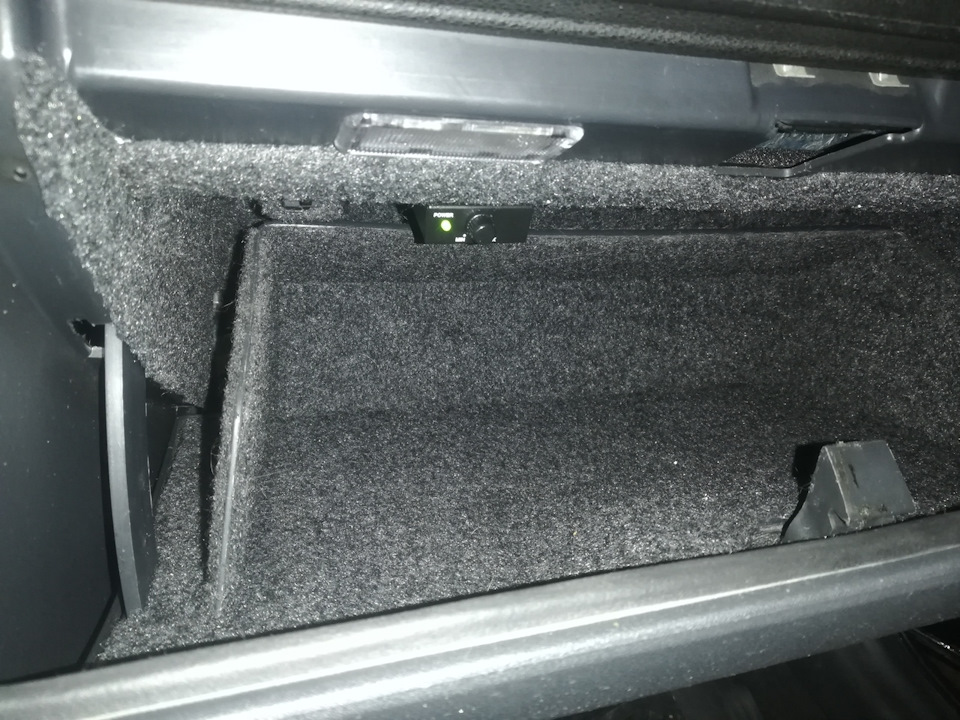

Собрал парприз, «тюльпан» вывел в бардачек.
Теперь надо определиться с местом установки камеры. Сначала прицепил к стоп-сигналу на пятой двери. Встала идеально, но что происходит в непосредственной близости возле бампера не видно 🙁 Долго думал, куда её поставить.

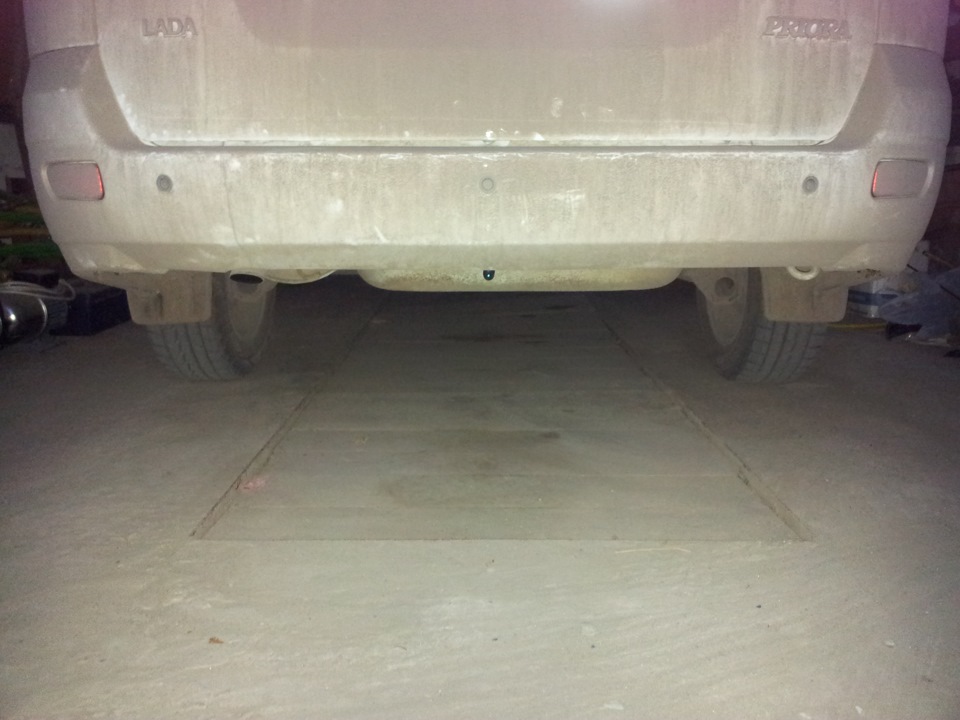

Может моё решение спорное, но на данный момент я решил установить камеру как на фото ниже (под бампером).
Плюсы — незаметность установки, показывает всё что скрыто от зеркал.
Минус — в грязную погоду будет постоянно забрызгана (но это общая проблема, спасает только установка за задним стеклом).
Вероятность оторвать камеру ничтожно мала, прикрывает ниша запасного колеса.
Встал вопрос — как провести провода от камеры в салон? Хотел параллельно жгуту датчиков парковки, но пришлось бы снять бампер, я не стал этого делать. Решил поступить следующим образом — справа, под нишей для мелочей, есть пластиковые заглушки. Одну из них вытащил, сделал отверстие по центру, протянул провода, поставил заглушку на место, залил мовилем (чтобы влага не попадала).
От заглушки к камере провода положил внутри бампера.
Далее, снял накладки порогов, протянул сигнальный провод к бардачку, там его подключил к подготовленному заранее «тюльпану». Кстати, бардачек можно не разбирать, он вообще не мешает.
Установка камеры заднего вида.
Ну вот наконец и пришли мне камера заднего вида, а так же дисплей (зеркало).
Что могу сказать по этому, процесс установки довольно простой, самое тяжёлое было пропустить провода через дверь багажника, в итоге частично провел через дверь багажника и у самих петель я вывел их наружу (так как не удалось протянуть через резиновую трубку кабель канала.
Весь процесс установки довольно прост (я старался сделать так чтоб проводов было видно по минимуму).
1. Установил зеркало заднего вида, оно крепится на существующее с помощью зажимов.
2. Подключил питание зеркала к плафону освещения.
3. Подключил видео кабель провел его до передней стойки, спрятав под обивку потолка, а дальше пустил его до багажника спрятав в уплотнители дверей.

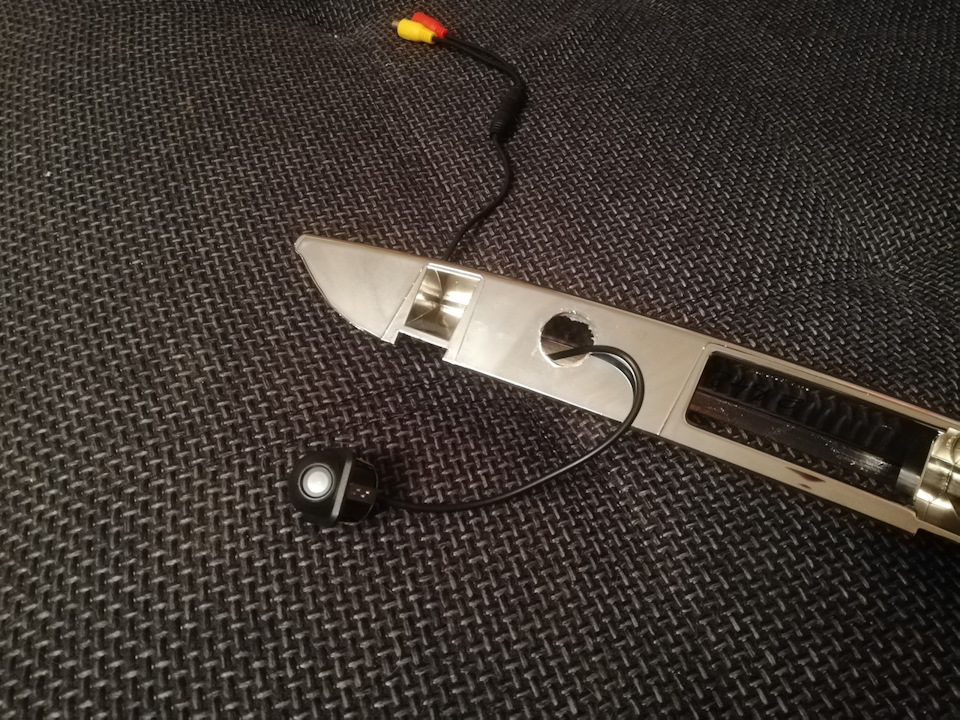

4.Снял саблю над номером багажника, проделал отверстие в багажнике. Камеру прикрутил к сабле, провода вывел в багажник.
5.Самый геморрой для тех кто хочет чтоб все было идеально. Это провести провода от камеры в стойке двери и пропустить через стыковочное резиновое уплотнение в салон.
Места в резиновой трубке не так много, поэтому я вывел провода через отверстие на верху стойки и запустил в салон.
6.Питание камеры подключаем + к проводу огня заднего хода (Зелёный) — к черному.
Ну вот и всё камера установлена, сам процесс под силу любому человеку который хоть немного разбирается в электрике. В идеале на провода питания камеры и дисплея нужно поставить предохранители 0.5 А. У меня под рукой их не было, позже поставлю.
