Как установить камеру заднего вида на автомобиль своими руками шевроле кобальт

Здравствуй видимость сзади =D или установка камеры заднего вида с зеркалом

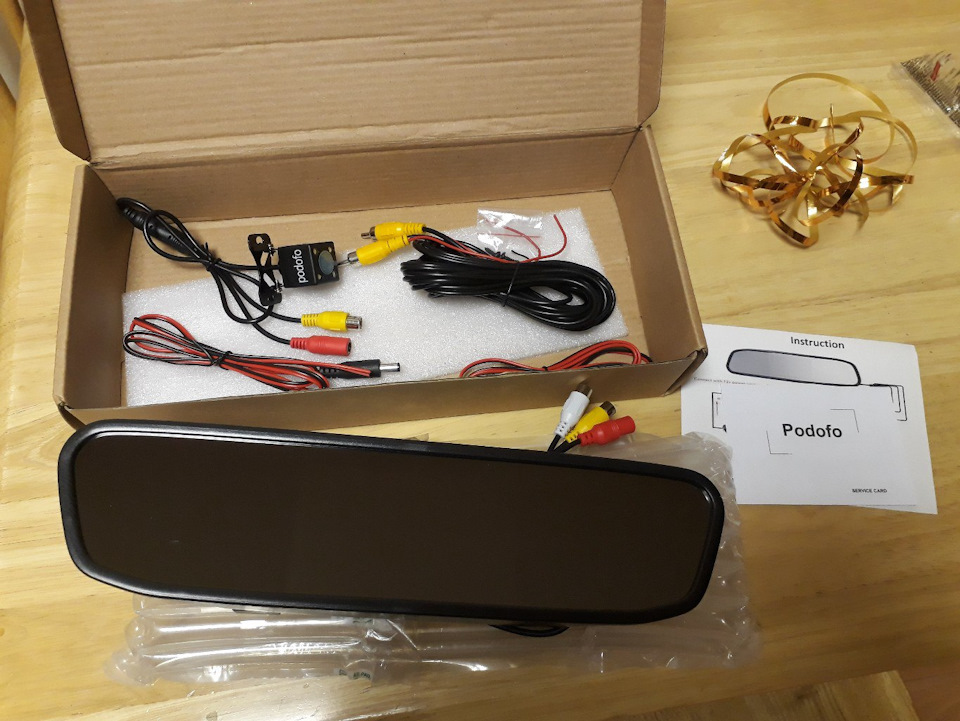

Привет друзья. Давным давно, в первые месяцы владения Кобальтом нарвался на неприятную стычку. Сдавал назад, и как положено, на уровне середины машины стоял столбик, который в зеркалах не проявлялся и в нем выпирала почти на верхнем уровне багажника какая то хрень, на которую я соответственно слегка принаехал. Итог: небольшая вмятина с облезлой полоской краски. Спустя 3 года владения, подобная езда в слепую поднадоела и нужно было что то думать. Парктроник не хотел, поэтому вопрос встал о приобретении камеры. Долго думал как сделать, поменять мафон на более продвинутый с экраном, взять какой нибудь небольшой отдельный экранчик и воткнуть куда нибудь на торпеду или же взять камеру с зеркалом, на чем впоследствии и остановился.

С установкой сие чуда помогли записи Booggyman а Камера заднего вида… (часть 1) и Камера заднего вида… (часть 2). Установка прошла фактически как по инструкции) К сожалению, фотографировать выполнение своей работы я, во-первых, естественно забывал))) во-вторых, был сильно увлечен процессом, да и «чистота» рук не особо позволяла заниматься фотосессией. Можно было добавить в бж еще и установку сабвуфера, которая прошла недавно, но, так как у всё того же Booggyman а данная работа имеется, не стал)) Подключение Сабвуфера, бум-бум-тынц-тынц :))) Огромное ему спасибо за это =)
Установка камеры протекала спокойно (до поры до времени), провода от зеркала аккуратненько прилегли под потолком, рядом с плафоном.

Далее они плавненько ползли к передней левой стойке, после чего пошли бултыхаться в области порога) и вот тут пошла жара. Хоть пороги снимал не первый раз, но мат собрал конкретный =D короче говоря, преодолев все эти невзгоды со снятием порогов и протянув провод под ними, добрались мы до багажника, где оставалось только соединиться с проводом камеры. Камера кстати не встроена в плафон освещения номерного знака. Я решил пойти путём сверления бампера с последующей заливкой дырки герметиком. Чтобы протолкнуть провода от камеры, пришлось немного повозиться. Гребанный пенопласт не давал покоя, но спустя некоторое время сдался)

Источник

Камера заднего вида… (часть 1)

Камера пришла из Китая в конце Апреля, я съездил к другу Дамиру, проверили камеру на работоспособность и я подтвердил заказ… Камера в итоге покаталась в багажнике месяц и поставилась только вчера вечером)))

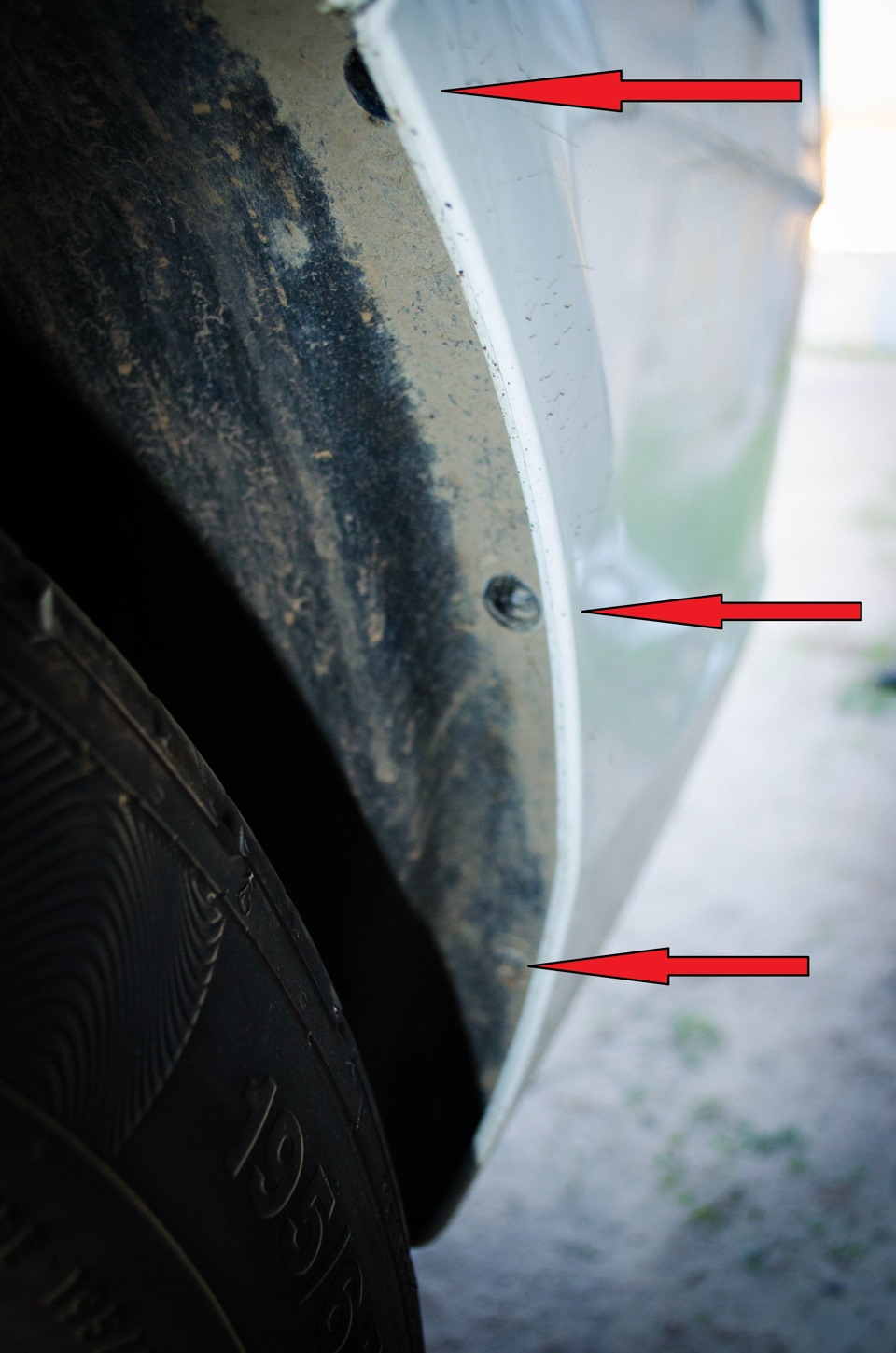

Первым делом вываливаем всё содержимое из багажника, что бы не мешала при установке. Потом откручиваем 3 болта торксы с ключем Т20 с подкрылка, см. фото

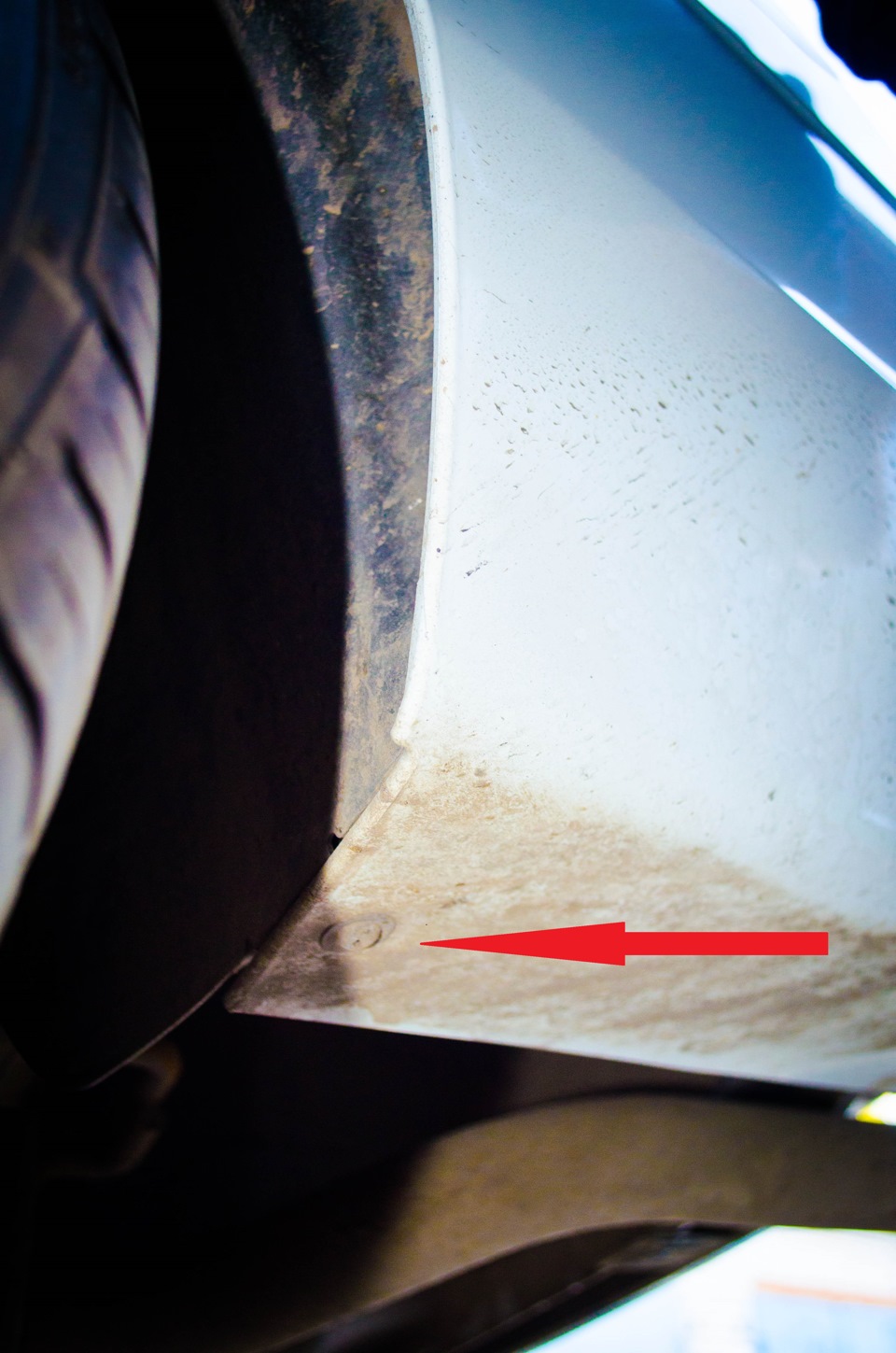

И ещё один болт уже внизу бампера у колеса нужно открутить:

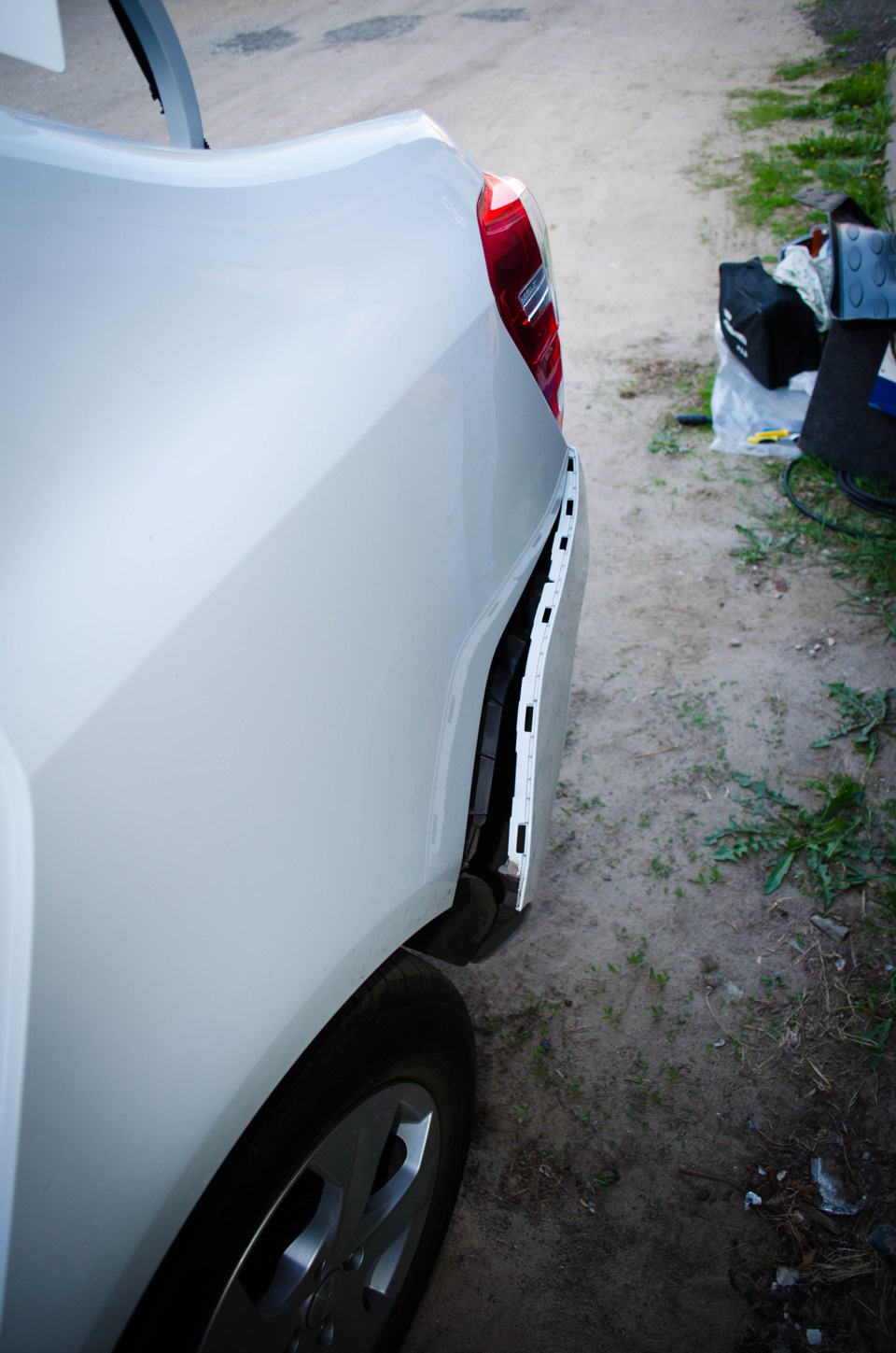

После того как открутили болты нужно выдернуть бампер с места, у вас должно получиться вот так:

Затем нужно снять левую обшивку, можно и правую открутить, кому как удобнее, но мы по левой стороне проложили кабель. Обшивка снимается без каких-либо трудностей

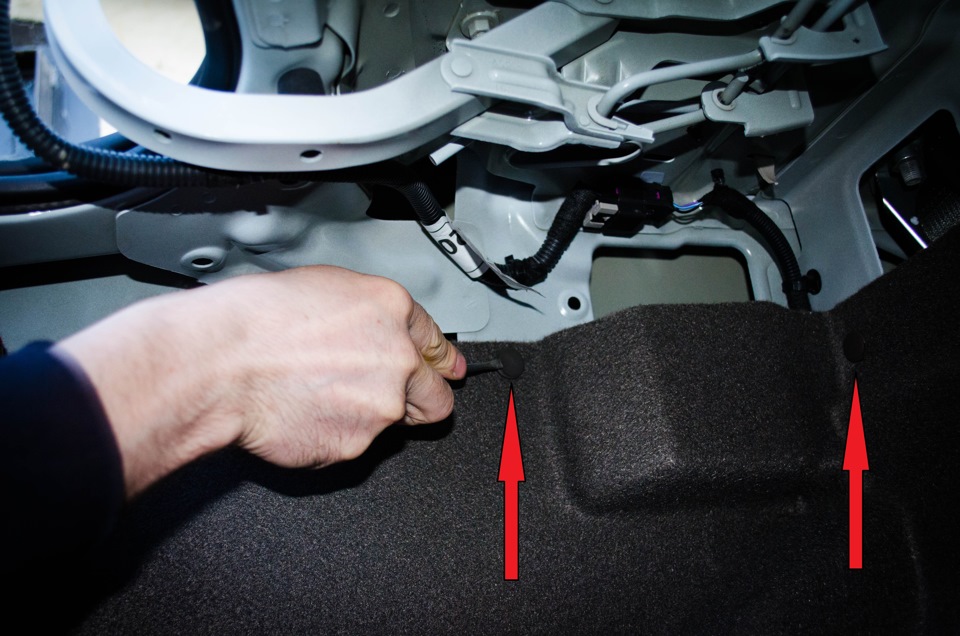

Плоской отверткой выковыриваем 2 клипсы в обшивке

Потом открывается вот такой живописный вид без обшивки:

Вот через это технологическое отверстие бум прокладывать провода:

Так как на Кобольтах подсветка номера в бампере держится на защелках нужна будет тонкая отвертка, что бы его оттуда выковырять)))

Вытащили плафон подсветки и запихали туда нашу камеру)

Соединили провода, на фото я подписал провода

Соединение проводов изолируем изолентой и укладываем под бампер. Там проходит жгут с проводами от подсветки номера, к нему стяжкой и привязались, что бы не болталась…

Протягиваем в багажник провода

В пенопласте под бампером есть вырез для жгута проводки, что бы он не терся об кузов. Поэтому мы вынули оттуда жгут и внутрь проложили проводку камеры и закрыли жгутом штатной проводки. Всё плотно сидит и нет вероятности протирания проводки об кузов…

Провода протягиваем соответственно через резиновую заглушку

Вообщем, врезаемся в 2 провода: 1) зеленый — это плюс включения лампочки заднего хода и 2) черный — это общий минус заднего фонаря… на фото видно, подписал провода

Идем дальше…
Всё это подсоединили, за изолировали и пошли тянуть кабель в салон. Тянем параллельно с общим жгутом проводки. Местами цепляя их вместе с изолентой, что бы кабель не болтался

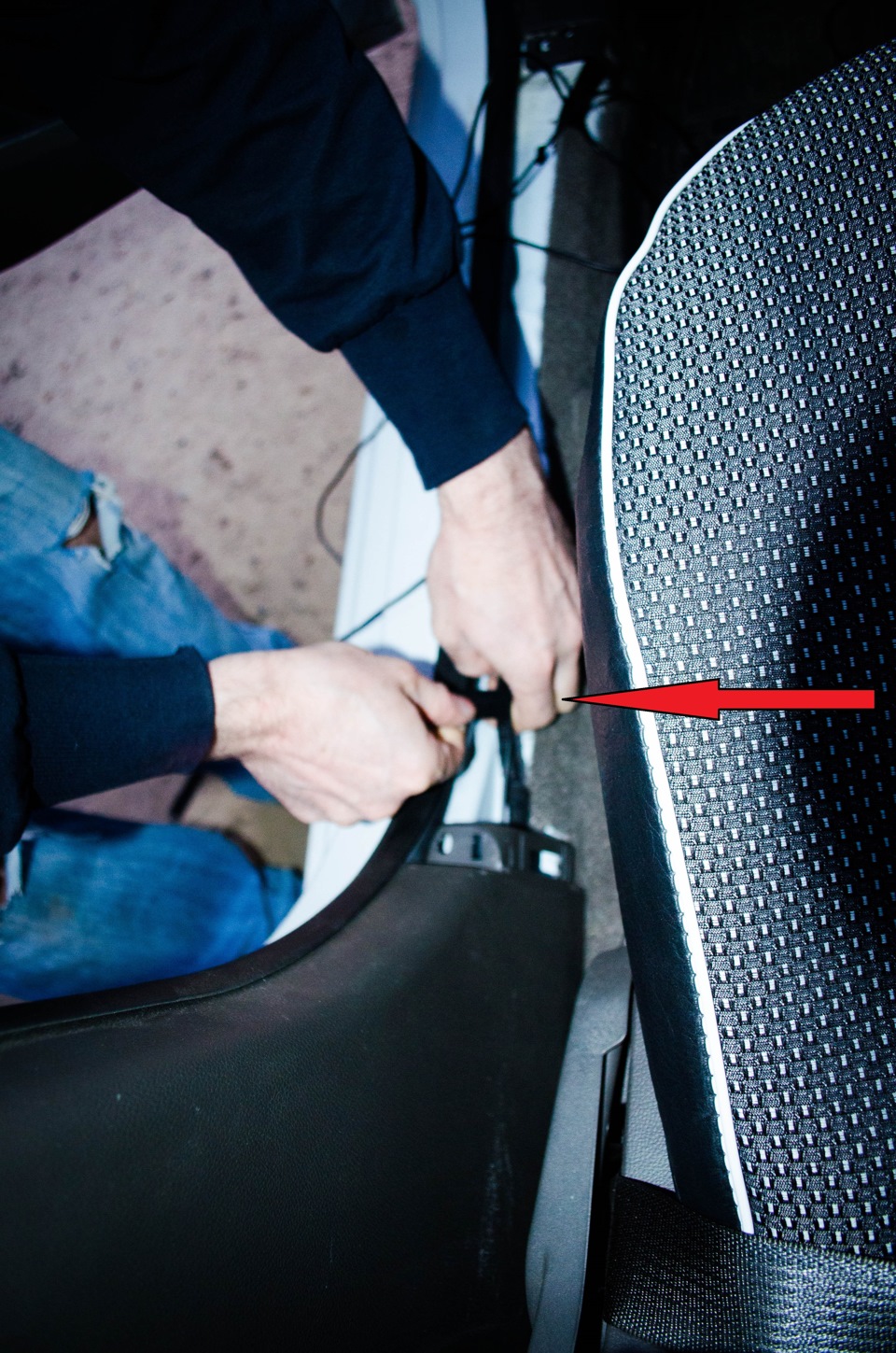

С салона нужно будет убрать пластиковый уголок, который идет до потолка, что бы отодвинуть боковую панель. я правда не успел сфотографировать, как снималась эта деталь, есть фото как через боковую вылазит провод. — снимаются детали за 5 секунд)))

Источник

Установка камеры заднего вида

В тот же вечер я приступил к её установке.

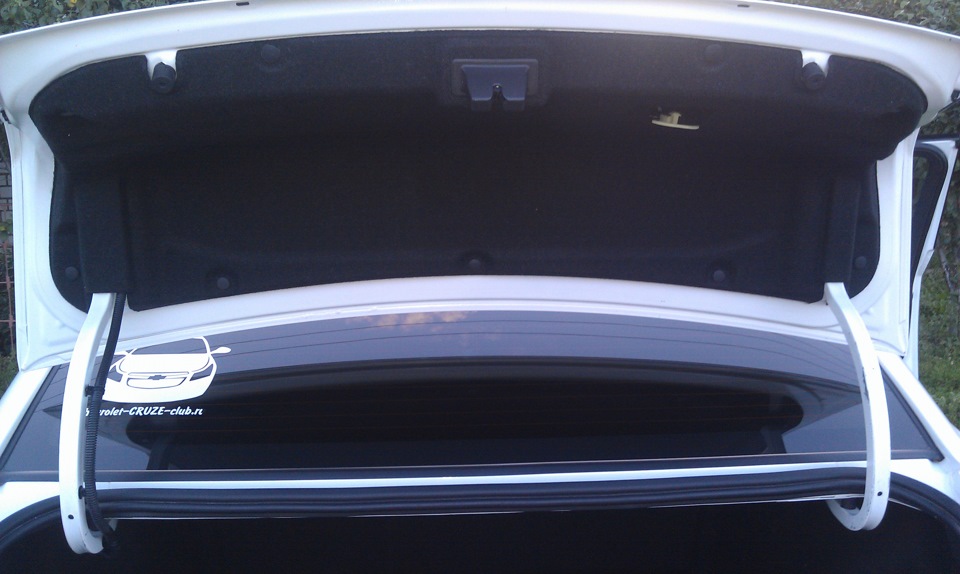

Для начала я снял обшивку багажника

Потом нужно снять хромированную саблю, для этого я выкрутил 4 гайки(отмечены красными кружками)

и надавил пальцами на клипсы, которые сзади сабли

После того, как снял саблю, я выкрутил левый плафон и поставил туда камеру

Потом мне нужно было провести провода камеры в багажник, для этого я вытащил резиновую заглушку с проводами

и сделал в ней надрез

в который я вставил провода камеры и установил её обратно.

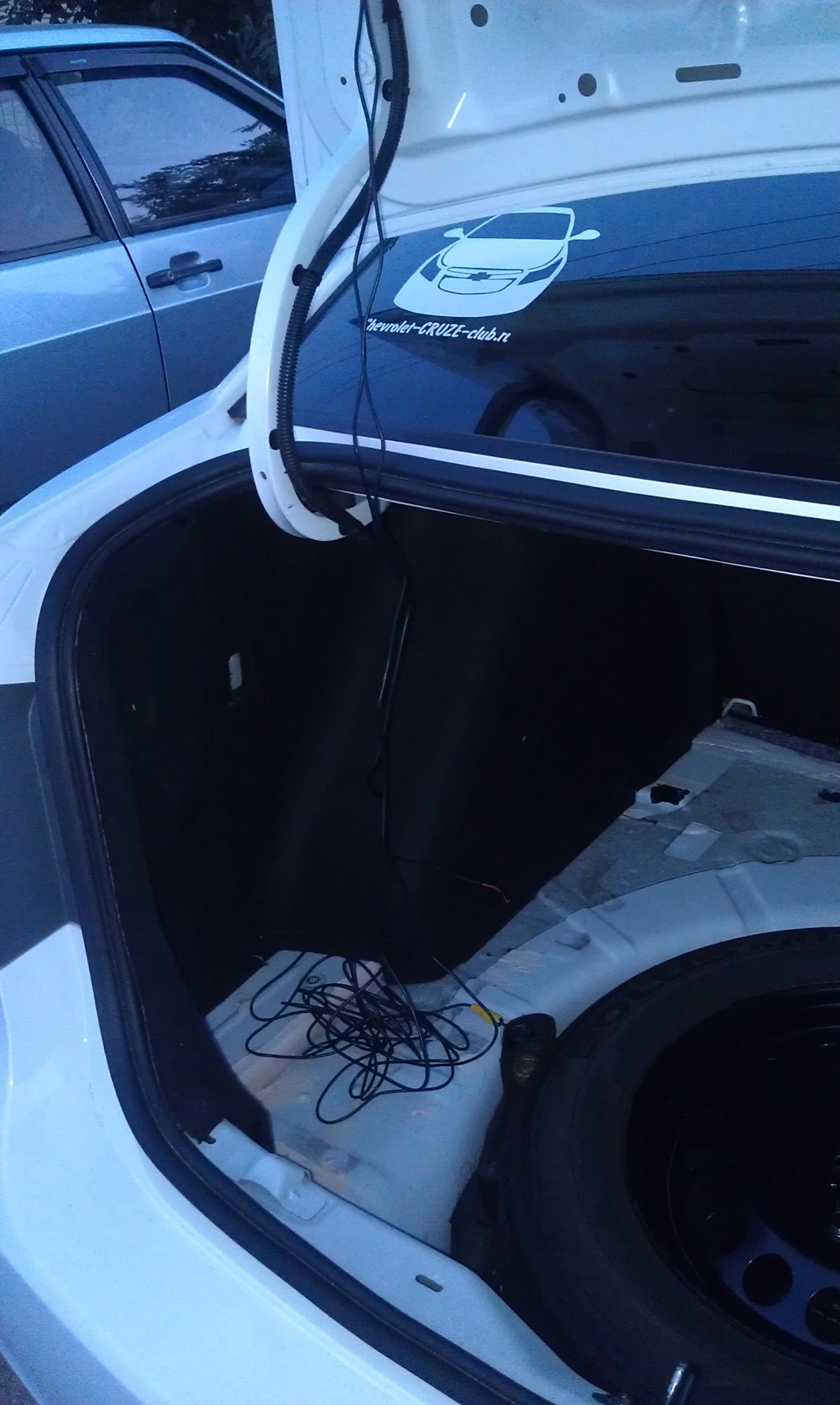

Далее я установил саблю обратно и провёл проводку камеры по крышке багажника к заднему левому крылу

С которого я снял обшивку(крепится на клипсах)

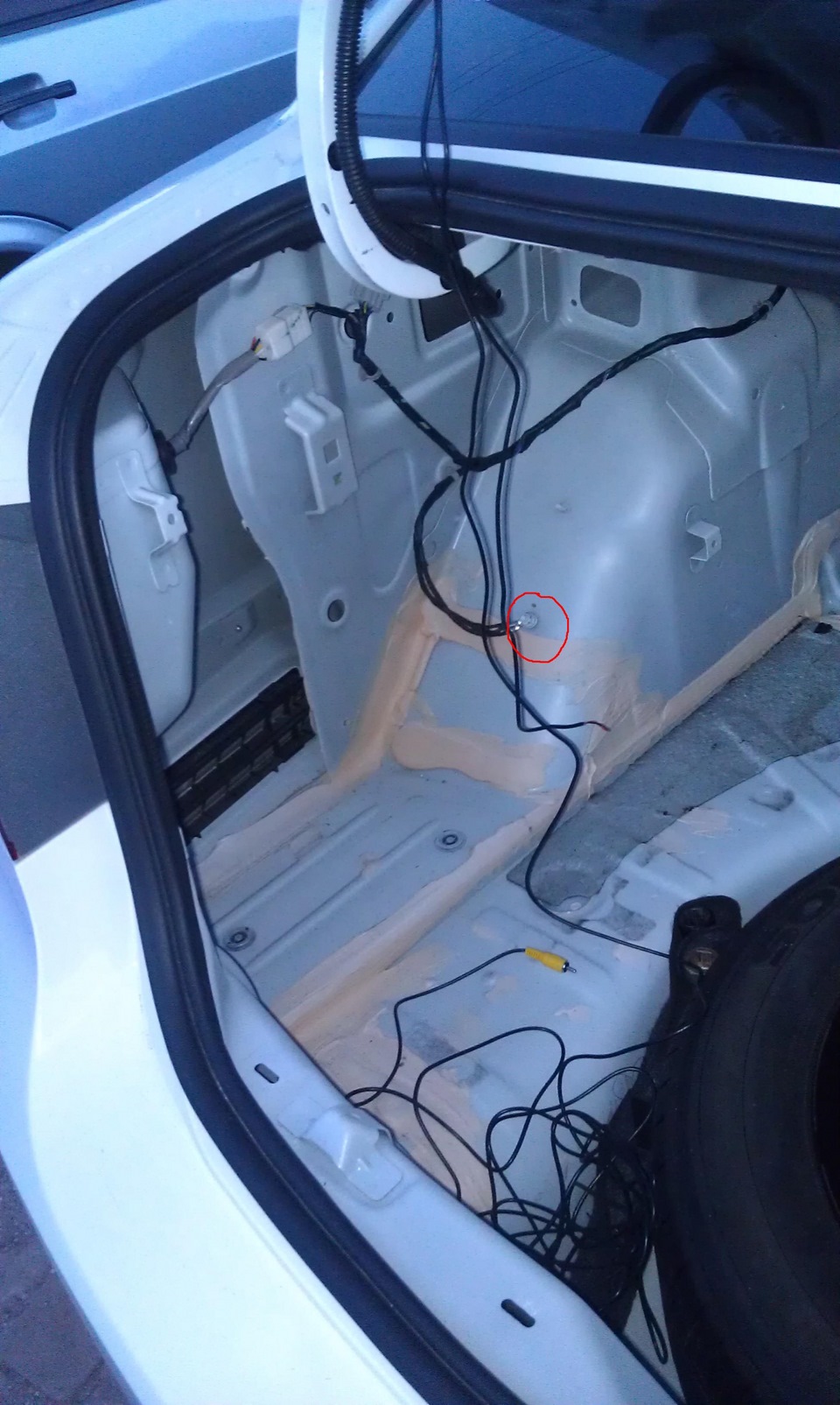

Далее нужно подключить провода питания камеры, минус кидаем на массу, на фото выделил

А плюсовой(красный )провод подсоединяем к плюсовому проводу фары заднего хода, цвет у которого зелёный с белой полоской

Потом я закрепил всю проводку хомутами и вывел к заднему сиденью, а обшивку багажника можно сразу собрать.

На этом половина работы сделана)

Далее пропускаем провода по левому порогу, для этого нужно снять облицовки порогов(держаться на клипсах)

проводим через панель к ГУ(магнитоле), которую нужно снять, описывать не буду, думаю если вы ставите камеру, то опыт установки ГУ у вас есть)

Потом подключаем видео кабель от камеры к магнитоле(желтый тюльпан, с надписью camera)

Включаем зажигание и заднюю скорость, всё работает, можно собирать.

Сегодня тестировал, парковаться стало удобнее.

Спасибо, что дочитали, буду рад комментариям.

Источник

Камера заднего вида… (часть 2)

Продолжение саги)))
Провод вытянули в салон, теперь выдёргиваем задние пороги. Их надо тянуть вверх аккуратно, но уверенно. Если сильно дернуть, клипсы могут сломаться, так что будьте аккуратны)

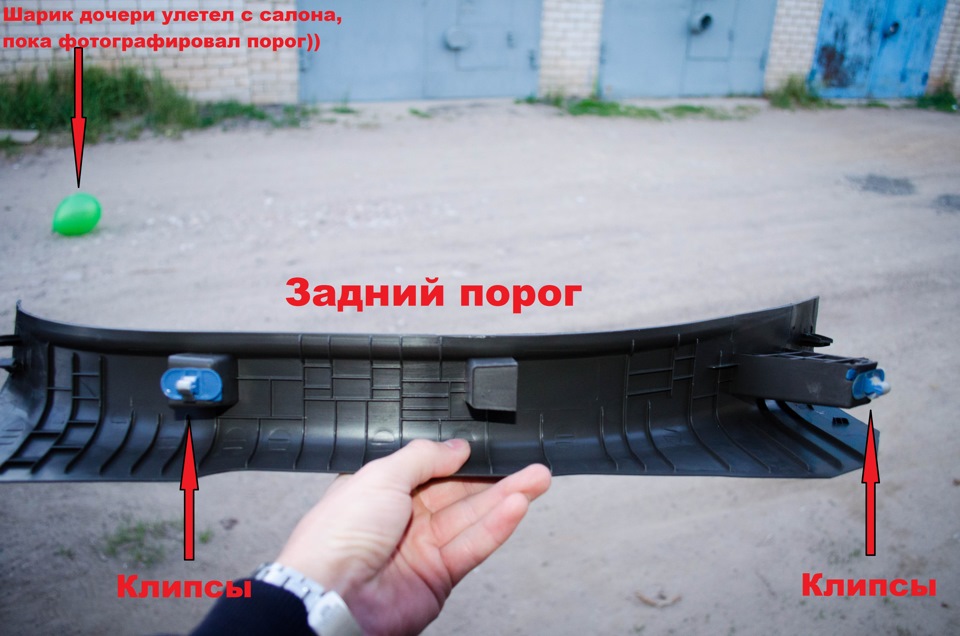

Вот фото изнанки задних порогов)
Если резко выдернуть, то клипсы можно сломать, а вот потом найти такие клипсы мне кажется будет проблематично, во всяком случае на авторынке не видел таких.))

Порядок снятия передних порогов успел сфотографировать)
Нужно плоскую отвертку подсунуть под порог в местах где стоят клипсы и немного приподнять их, так проще и меньше вероятности поломки клипс… Всего на переднем пороге 3 клипсы и соответственно 3 фото где они расположены:

После того как пороги сняли, нужно убрать боковой треугольник. Сфоткать не успел, профи быстро его снял, пока я обходил машину))) Вообщем ничего сложного нет, надо аккуратно на себя тянуть и всё)

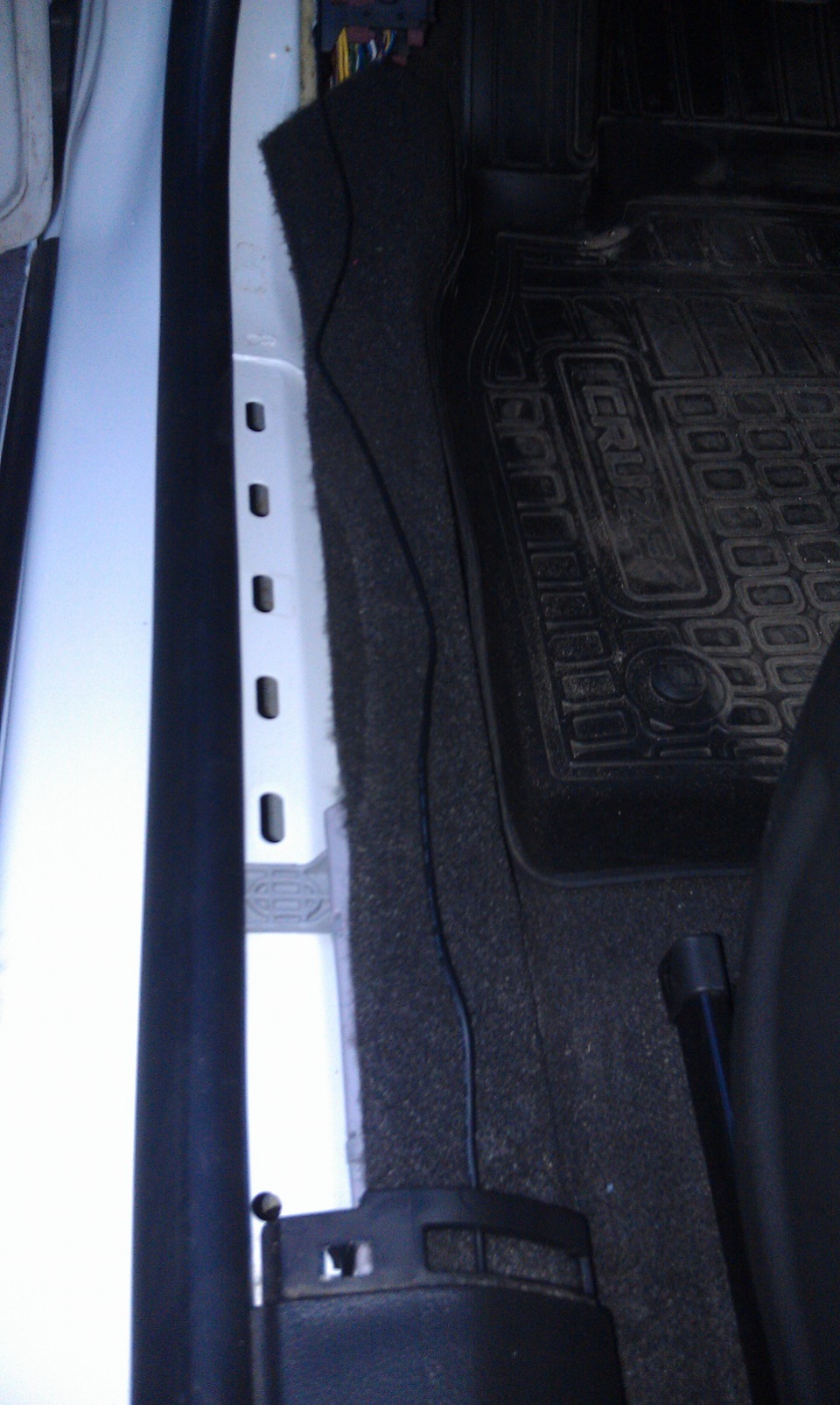

Всё сняли, ковролин отгибаем и прокладываем там кабель так, что бы он лежал на полу, а не под педалями, т.е. на изгибе между полом и педалями. На фото видно, где кабель вылез из под ковра)))

Следующим шагом будет снятие накладки панели и магнитолы.
В идеале, есть у моего друга специальная отвертка с резиновым кожухом, который защищает и не царапает панель во время снятия детали, но в момент установки инструмент был на работе и применили старую добрую плоскую отвертку…Да и ставили мы в выходной день, на улице возле гаража)))
Благо профессионализм не пропьешь и друг снял панельку аккуратно без царапин и ссади!

После кабель протягиваем наверх к магнитоле, желательно так же как на фото:
1) кабель нужно по левой стороне от жгутов и трубок протянуть;
2) как протянули, надо перекинуть наверх и либо стяжкой, либо изолентой кабель примотать к жгуту проводов которая проходит поперек (это для того, что бы она не болталась где попала) :))

Всё протянули, осталось привязать к магнитоле. Желтый провод подключаем в моем случае к фиолетово/белому проводу- REVERS GEAR SIGNAL

А тюльпан подключаем в разъем, где написано «Camera» — на моей магнитоле все разъемы подписаны)

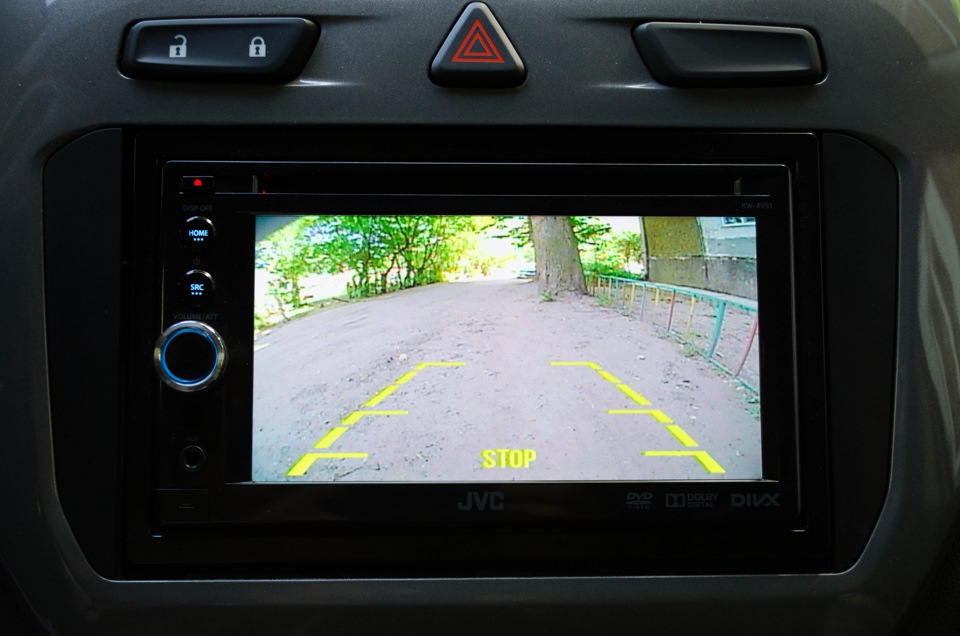

Проверяем, всё работает) При включении заднего хода включается камера и 4 светодиода))

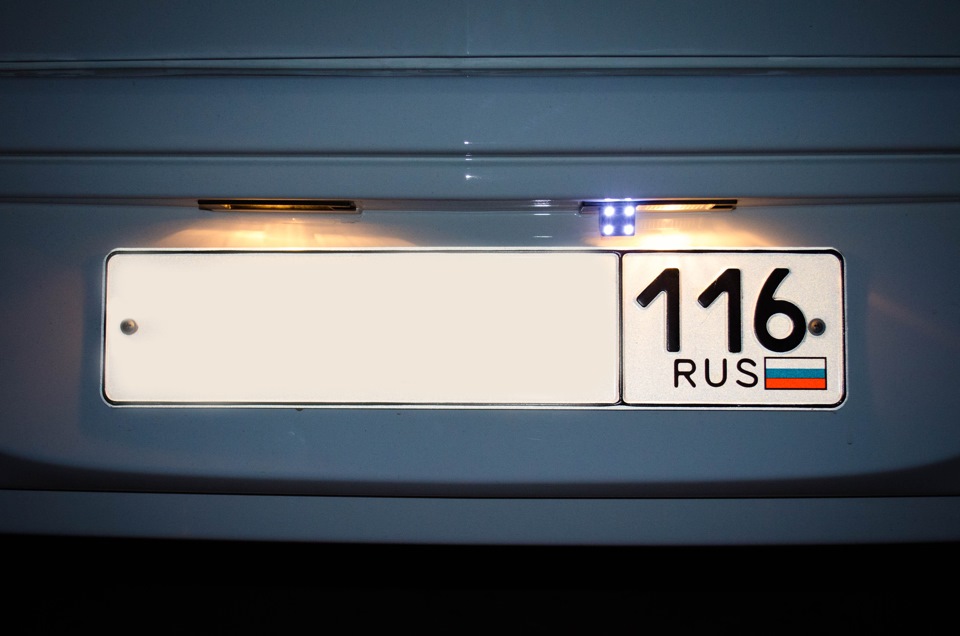

Несколько фото, как это выглядит снаружи)

Т.к. камеру начали ставить в девятом часу вечера, фото сделаны уже при темных сумерках…
Результат: 10 часов вечера!

Результат: 11 часов дня!

Результат: 12 часов дня!

Вот такие дела друзья)))
Я как профессиональный водитель смотрю только в зеркала и нифига не смотрю на монитор магнитолы, хотя там тоже показывает чё там под задним бампером происходит)))
По привычке я наблюдаю только 3 точки: это левые и правые зеркала, и среднее салонное зеркало заднего вида:))) — камера для меня, это просто дополнение функции магнитолы))) Функция есть, камеры нет :))) Думаю в каких то ситуациях будет полезен, но без него тоже не плохо. :))
Хотя с другой стороны есть определенный плюс, сегодня заходил в магазин и пришлось впритык парковаться параллельно. При этом видно, что до сзади стоящего бампера далеко и максимально можно приблизиться и встать нормально, а не выходить и смотреть, через каждые 10 см движения назад…
Вообщем, рекомендую друзья!)))

Источник

Подключение камеры заднего вида

Всем хорошей дороги! Кто нибудь ставил камеру заднего вида? Реально ли без дополнительного оборудования подключить камеру к монитору так, чтобы при включении задней передачи она включалась автоматически?
Кому интересно вот Камера, а вот Магнитола

Chevrolet Cobalt 2013, двигатель бензиновый 1.5 л., 106 л. с., передний привод, автоматическая коробка передач — электроника

Машины в продаже

Комментарии 7

www.drive2.ru/l/3913374/
закажи камеру с Китая, если не умеешь я могу помочь, и она ставится в штатное место!

Глянь тут, отличие только в месте установки камеры, а остальная установка по проводам должно быть одинаково:
www.drive2.ru/l/3812609/ и www.drive2.ru/l/3817398/

Спасибо, но подключение как тут реально если в магнитоле есть специальный разъем для задней передачи

Не понял вопроса или это было утверждение?
На фото магнитолы все тюльпаны подписаны, вот к ним и тянете 5 метровые тюльпаны с бампера, а в другой кучке проводов отыскиваете фиолетовый провод, он тоже должен быть подписан и соединяете с тонким проводом от камеры…
Как то так…

Это было утверждение, это я так написал для остальных
