Как установить карбюратор 2109 на авто 2107

28.04.202301.05.2023 admin 0 Comments

Солекс 2108 на ВАЗ 2101-2107 классика

Наверно пришло время рассказать, что я купил НОВЫЙ карбюратор, скажу так — не зря. Место, где его устанавливать долго искать не пришлось, хороших карбюраторщиков у нас в городе Минск я думаю не особо много) Устанавливал карбюратор мастер своего дела — Болеслав. Все быстро и четко.

И так как я узнал от мастера карбюратор солекс2108 ставится до объема двигателей в 1.3, солекс21081 ставится на двигатели до 1.1, солекс 21083 до 1.5. Со слов карбюраторщика все солексы от восьмерки различаются лишь установленными в них жиклерами, так что если вы купили, или у Вас есть не тот карбюратор, можно лишь заменить жиклеры.

Самое основное, что нужно для замены — это тяги. Т.к этот карбюратор совсем по другому повернут в установленном положении. Так же требуются новые прокладки, новый шланг метра 2, 5 хомутов примерно и по мелочи, возможно что-то забыл. Ааа, так же желательно купить новый подсос, так как старый пришлось удлинить немного, видно на 2 фото. Стала ли машина приемистей? Однозначно. Теперь можно спокойно держаться в потоке, да и расход я думаю уменьшится.

А, совсем забыл, так же было отрегулировано CO и теперь даже можно проходить техосмотр, но до него еще далековато, зато к карбюратору возвращаться не придется. Спасибо всем кто прочитал. Удачи!

Источник

Установка карба Солекс 2108 на классику

Вот руки дошли и до карбюратора.

У меня стоит мотор 2106 с карбом 2105, карб настроен плохо и переливает, я когда перекидывал мотор сразу знал что буду ставить солекс с 2108 потому что на нем машина едет бодрее на много!

Итак было приобретено:
— Карбюратор «Солекс 2108»
— Переходной комплект с 2108 на классику (площадка, тяги)
— Прокладки (только 2 штуки)
— Обратный клапан
— Тросик подсоса с 2109
— Новые свечи

Итак приобрел карб у старого знакомого по вкусной цене, новые стоят дорого да и смысла нету.

Так же к нему сразу приобрел переходной комплект.
там входит толстая площадка и тяги.

Тяги другие потому что на карбе тяги прикручиваются с другой стороны, не так как на классике и их надо удлинять и крепятся они к клапанной крышке.

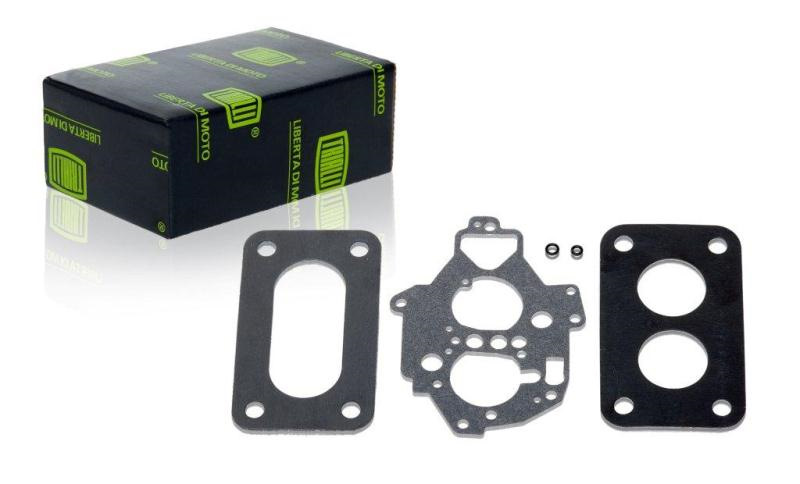

Так же приобрел комплект прокладок (только 2 штуки, по центру я не брал).

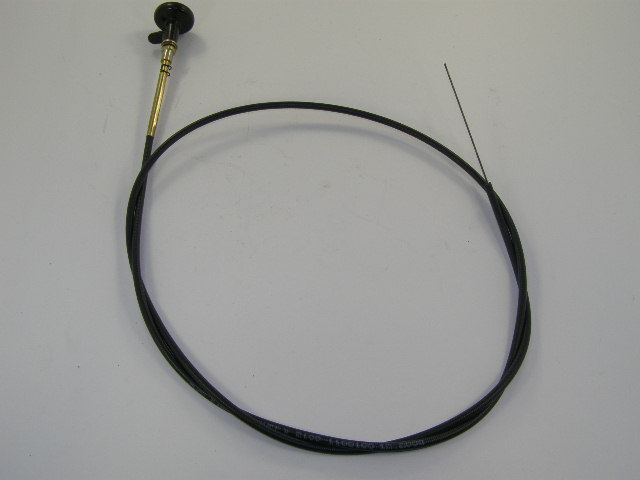

Так же был куплен новый тросик подсоса с 2109, потому что заводской классический не достает и имеет другой ход.

Так же был куплен тройник что бы поставить обратку.

Суть обратки что лишнее топливо отправляется обратно в бак.

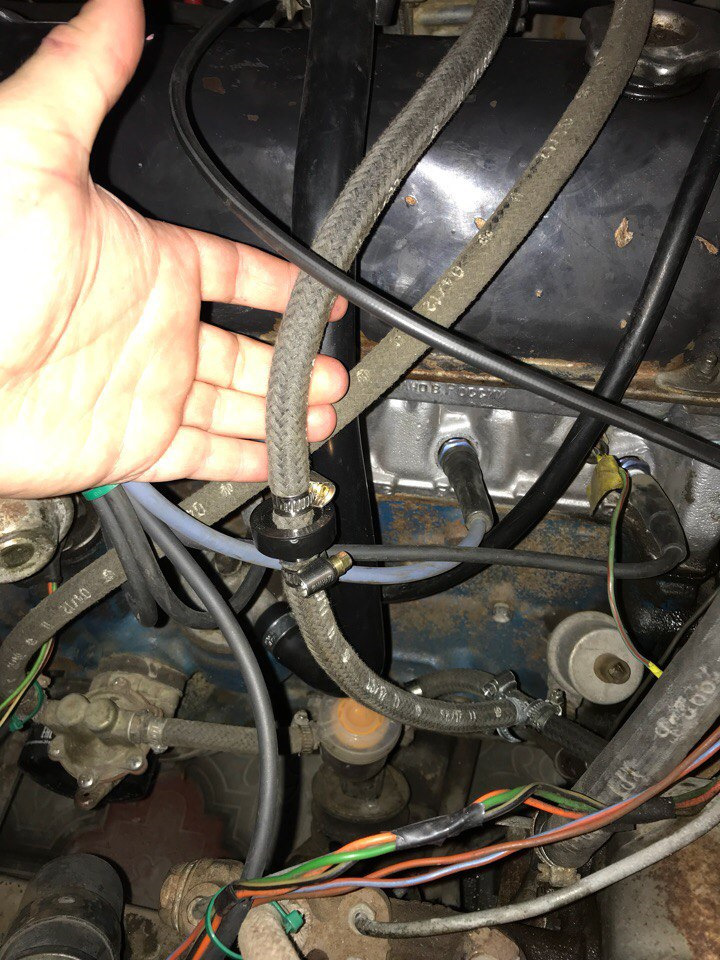

Врезается через тройник в шлангу топливную, и на шлангу ставится обратный клапан:

Выглядит это вот так:

Ну не много фото процесса:

Ну и на последок поменяли свечи, т.к старые были не в лучшем состоянии…

Следом будет еще бж и думаю до НГ уже не будет новых БЖ т.к я улетаю на отдых.

Фотографии которые не попадают на драйв и видео смотрите у меня в инстаграме dewar_inst

Источник

Замена карбюратора на Solex 21083 (ИНСТРУКЦИЯ)

Добрый день друзья!

Собрав двигатель я понял что старый карбер совсем мертвый и не поддается нормальной регулировке.

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

Solex 21083 установка

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

15. Штатную возвратную пружину цепляем за старую ось кулисы на крышке головки блока.

16. На период обкатки для приработки новых шаровых наконечников тяг привода дроссельной заслонки устанавливаем дополнительную пружину.

17. Подключаем электроклапан ЭПХХ к плюсовому контакту реле света.

18. Устанавливаем корпус воздушного фильтра, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

ЕШЕ НЕМНОГО БУКВ! ПРИМЕЧАНИЕ.

На протяжении 30 лет выпуска «классических» заднеприводных ВАЗов их конструкция, в отличие от внешности, практически не изменилась. Поэтому автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора «Озон», который не обеспечивает хорошей разгонной динамики, равномерного ускорения, малого расхода топлива и низкого уровня токсичности. В то же время все это под силу его «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор лицензионным «французом».

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской фирмы Solex выпускает около десятка модификаций карбюраторов «Солекс» для двигателей с различными рабочими объемами. Эта модель карбюратора изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», установленные на поперечно расположенный в моторном отсеке двигатель, в определенных режимах движения (при резких разгонах, в поворотах, на крутых подъемах) переобедняли топливо-воздушную смесь. Происходит это из-за нежелательных перемещений поплавка в поплавковой камере. «Солексы» этого недостатка лишены, поскольку их поплавковая камера двухсекционная, т.е. со спаренными поплавками, которые перемещаются в плоскости, перпендикулярной продольной оси автомобиля (а не параллельно, как у «Озона» и «Вебера»). Кроме «восьмерок» и «девяток», в середине 80-х «Солексы» начали устанавливать и на другие новые переднеприводные модели – «Москвичи» АЗЛК-21412 (с их обычным продольно расположенным двигателем УЗАМ-331.10) и «Таврии» ЗАЗ-1102.

Какой «Солекс» выбрать?

Можно устанавливать как новый карбюратор (220 – 260 грн.), так и «бэушный» (80 – 120 грн.). В последнем случае узел следует подвергнуть ревизии – вымыть, почистить, продуть каналы, отполировать диффузоры (с помощью нитки и пасты ГОИ). Желательно также установить новые жиклеры, прокладки и диафрагмы, изготовленные на Димитровградском автоагрегатном заводе (в состав «левых» ремкомплектов часто входят жиклеры с несоответствующими тарировочными размерами). Для эффективной работы диффузора с его деталей с помощью алмазного надфиля желательно удалить все заусеницы и выступы (дефекты литья), которые создают дополнительные завихрения воздуха, ухудшающие наполнение цилиндров свежим зарядом

Все карбюраторы «Солекс», кроме модификации 21073, имеют очень тонкие отверстия жиклеров, которые очень чувствительны к любому механическому мусору, попадающемуся в топливе. По этой причине фильтры тонкой очистки следует своевременно менять, а для большей надежности лучше установить фильтр от инжекторных систем питания. Это дороже, однако интервалы между обслуживаниями карбюратора заметно увеличатся (в 2-3 раза).

Если решено установить карбюратор «Солекс», в смету, помимо его стоимости, следует внести расходы (40-50 грн.) на приобретение дополнительных комплектующих (см. фото). Технология установки «Солекса» на ВАЗ-«классику» показана на схеме. Мы приводим самый простой способ модернизации – без подключения ЭПХХ – экономайзера принудительного холостого хода (о нем мы расскажем в одной из следующих публикаций). По утверждению специалистов, система ЭПХХ уменьшает расход топлива на 5-10%, однако часто выходит из строя, поэтому в целом снижает надежность карбюратора. Чтобы электроклапан не перекрывал подачу топлива при отсутствии блока ЭППХ, его пластмассовую иглу можно обрезать либо выдернуть из корпуса. Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он открывал канал холостого хода только при включенном зажигании. Так удастся избежать продолжения работы двигателя после выключения зажигания в случае использования некачественного или низкоэтилированного бензина – источника детонации, перегрева и калильного зажигания.

При установке карбюратора от переднеприводных модификаций ВАЗ, имеющих топливопровод-обратку, штуцер возврата топлива можно заглушить пробкой или подключить через обратный клапан в цепь топливоподачи к фильтру тонкой очистки. Следуя советам специалистов, мы выбрали второй способ модернизации, который позволяет исключить перегрузку клапанного механизма карбюратора и нарушения в его работе.

Чтобы получить максимальную пользу от замены этого основного элемента системы питания, есть смысл модернизировать и систему зажигания, установив бесконтактную. Карбюраторы «Солекс» изначально настроены для создания обедненной смеси. Для ее эффективного воспламенения на свече зажигания необходимо создать более мощный искровый разряд. Обеспечить это способна только бесконтактная система зажигания, катушка которой вырабатывает напряжение до 25000 В, а межэлектродный зазор у свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания вышеуказанные характеристики имеют значения 17000 В и 0,5-0,6 мм соответственно. Зазор в контактной системе можно увеличить, однако это станет причиной ускоренного выхода из строя подшипника подвижной пластины прерывателя, его контактов и конденсатора.

После установки карбюратора и успешного запуска двигателя обязательно следует обратиться к специалистам для окончательной регулировки узла на предмет токсичности отработавших газов. Без этой операции, помимо повышения токсичности отработавших газов, может увеличиться расход топлива и ухудшиться динамика.

Источник

Как на ваз 2107 поставить карбюратор от ваз 2108

Классика тольяттинского производства, несчётное количество раз модернизировалась руками собственных автовладельцев. Помимо различных улучшений в интерьере и дополнительной защиты кузова, эксперименты проводились на силовой установке.

Среди самых приоритетных направлений тюнинга, это желание снизить расхода топлива и добавить динамических характеристик автомобилю. Добиться этого реально, заменив узел питания ДВС. В качестве донора подвернулось переднеприводное семейство. Предлагаем краткую инструкцию на тему, как на ВАЗ 2107 поставить карбюратор от ВАЗ 2108 своими руками.

Подготовка к работе по замене карбюратора

Просто так поменять местами узлы питания ДВС не выйдет, так как на ВАЗ 2107 другая система контроля и поставить карбюратор Solex от модели ВАЗ 2108 без доработок нельзя. Если у вас уже есть карб от «восьмёрки», то необходимо докупить монтажный комплект Солекса для «классики».

Он состоит из следующих элементов:

Для демонтажа и последующей установки узла питания потребуется инструмент. В него входят: пассатижи, ключи рожковые 7, 8, 10, 13 мм. Отвёртки: шлицевая и крестовая.

Для справки! Если автомобиль оснащён трамблёром старого типа, то следует смонтировать на транспортное средство бесконтактное зажигание. Дело в том, что Солекс 21083 смоделирован для эксплуатации на обеднённой смеси. Для её воспламенения потребуется усиленный заряд, который способна выдать катушка зажигания мощностью 25-30 кВт. Дополнительное условие — выкрутить свечи и установить зазор на электродах 07 – 0,8 мм.

Замена карбюратора

Снимаем прежний карбюратор и устанавливаем на авто трос подсоса ВАЗ 2108, входящий в ремкомплект на классику. Чистим монтажную площадку на впускном коллекторе от пригоревших частиц старой прокладки (предварительно закрыв отверстие ветошью, чтобы не гряз не попала в коллектор). Устанавливаем прокладки под карбюратор в следующем порядке: паронитовая, гетинаксная, бумажная. Далее, установке подлежит сам карбюратор, заранее купленный на классику (в нашем случае Солекс-21083).

Пока узел питания не закручен, на две шпильки (ближние к двигателю) необходимо установить кронштейн для кулисы от 2108 из ремкомплекта. Затем можно обтянуть крепление из четырёх гаек. Следует снять двухколенчатый рычаг газа с клапанной крышки. Меняем короткий шток от педали газа на длинный. Устанавливаем переделанный двухколенчатый рычаг (кулису) на кронштейн, подогнав конструкцию по размеру. Завершающий этап в работе с механизмом — установка возвратной пружины на рычаг. Следует проверить работу привода и при необходимости отрегулировать.

Процедура снятия карбюратора с ваз 2108

Процедура снятия и установки карбюратора с ваз 2107 описана у нас на сайте тут.

Топливные шланги и обратный клапан

К установленному узлу питания необходимо подключить топливные шланги. Конструктивная особенность Солекса-21083 в том, что он имеет «обратку». Некоторые предпочитают её заглушить.

Однако, установить обратный клапан и тройник на бензошланг, будет более верным решением:

Тройник врезаем перед топливным фильтром. Затем, к тройнику присоединяем шланг с обратным клапаном, исходящий от карбюратора. Соединения бензошланга крепим на хомуты.

Подключение электромагнитного клапана

После того, как на ВАЗ 2107 поставили инородный карбюратор от модели ВАЗ 2109, необходимо обеспечить ему правильную работу. Предстоит сделать так, чтобы электромагнитный клапан работал от замка зажигания. Можно заглушить ЭПХХ и снять иглу, но тогда машина будет дёргаться при выключении двигателя.

Необходимые детали для операции:

К проводам коммутатора (методом цоколёвки) необходимо припаять провода 4к и 1к штепселя. Подробная схема указана на фото.

После проделанной операции, следует установить модифицированный блок на автомобиль.

Обогрев

На вновь установленный узел питания ДВС, необходимо подать подогрев дроссельной заслонки. Для этого, следует отсоединить шланг системы охлаждения от впускного коллектора и присоединить его на патрубок обогрева карбюратора. Все соединения закрепить хомутами. Для коллектора сделайте отдельный шланг. Благодаря обогреву карбюратора, на заслонках не будет намерзать иней в холодную погоду, приводящий к нестабильной работе двигателя.

Настройка карбюратора от восьмерки на ваз 2107

После тог, как Солекс-21083 окончательно установлен и закончены инженерные работы, необходимо настроить карбюратор. Регулировка происходит на прогретом моторе. Понадобится шлицевая отвёртка.

Последовательность настройки следующая:

После этого, можно сделать небольшой тест-драйв на модернизированной «семёрке». Затем выкрутить свечи и проверить нагар на электродах. Если он чёрный, то убавить качество топлива ½ оборота. Если белый, то наоборот добавить.

Заключение

По отзывам автовладельцев, проделавших операцию по замене узла питания ДВС, автомобиль ведёт себя совсем по-иному, гораздо лучше. У машины возрастает динамика, а расход топлива снижается на 1-2 литра. Метод модернизации не простой, так как на ВАЗ 2107 поставить карбюратор от ВАЗ 2108, без определённых знаний, не выйдет. Однако, при наличии навыков в ремонте и гаража с инструментом, это возможно сделать своими руками большинству автомобилистов.

Источник

Установка карбюратора Солекс 21083 на ВАЗ 2107

Правила установки, ремонта и регулировки карбюратора Солекс на автомобиле ВАЗ-2107

Введение

Самым популярным карбюратором для ВАЗ-2107 является Солекс

С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжают пользоваться карбюраторы фирмы Солекс. Рассмотрим регулировку и настройка карбюратора этой марки немного подробнее.

Что может пригодиться для работы

Если вдруг в работе двигателя автовладелец начал замечать некоторые изменения, например, «на горячую» он перестал запускаться или появилась неустойчивость оборотов на холостом ходу, — необходимо произвести правильную регулировку карбюратора ВАЗ, а также корректно отрегулировать холостой ход автомобиля.

Все настройки производятся для того, чтобы добиться устойчивой работы силового агрегата на холостом ходу с минимальной частотой вращения коленвала.

Чтобы определить частоту вращения коленчатого вала, может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное подключение для этого прибора. В подобной ситуации им целесообразно воспользоваться. В противном случае используют отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключать самостоятельный агрегат. Это будет гораздо удобнее в плане эксплуатации, кроме того, вся регулировка будет выполнена более точно и качественно.

Опытные автослесари, которые не одну собаку съели в этом деле, могут на слух производить регулировку. Чтобы вращать винт качества и винт количества, остальным мастерам, не обладающим большими познаниями, может понадобиться шлицевая отвёртка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

Установка карбюратора СОЛЕКС на ВАЗ классика

в этом видео рассказывается как правильно,при минимальных финансовых и временных затратах установить…

Установка карбюратора Солекс на ваз классика (2106) ч.1

Сегодня Наиль Порошин расскажет и покажет основные нюансы установки 53-ого Карбюратора на Классику! Всем…

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Регулировка оборотов холостого хода

Осуществляемая своими руками настройка карбюратора Солекс на ВАЗ-2107 требует от производящего ремонт автолюбителя определённых знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 компании Солекс обороты холостого хода, которые варьируются в пределах 750–800 в минуту. Очень важно добиться устойчивого функционирования системы в таком промежутке. Для этого необходимо вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала.

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода. В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного транспортного средства самостоятельно произвести регулировку или настройку карбюратора компании Солекс. Естественно, самостоятельная замена или ремонт агрегата позволяют сэкономить огромную сумму, однако при этом не следует забывать о том, что заменённую деталь нужно проверить на правильность установки и функциональность.
