Как установить плавник на крышу автомобиля вместо антенны
Улучшение качества радио-приема и замена штатной антенны на «Плавник»
Всем доброго времени суток. Сегодня приблизил экстерьер еще на шаг к своему идеалу. Буду надеяться, что не вышло подобие колхоза).
Пришел с Поднебесной заказанный «плавник» и я решил заодно, покопавшись заранее на просторах рунета, попытаться улучшить качество радио. Собственно дико раздражало постоянное переключение приемника из стерео в моно, что сопровождалось ухудшением звучания, затуханием громкости и периодическим шипением.
Итак для начала мне нужно было добраться до микросхемы штатной антенны.
Для этого пришлось немного поковырять салон)
1. Отворачиваем болты крепления ручек, снимаем ручки с обоих сторон и вынимаем 2 клипсы.
2. Далее открепляем боковые пластиковые накладки и АККУРАТНО отгибаем обшивку потолка салона, так что бы не получились сгибы и откручиваем болт крепления штатной антенны и отключаем штекер усилителя сигнала.
3. Вытягиваем вверх антенну. Откручиваем саморезы крепления микросхемы и (если неудобно можно вынуть антенну полностью, путем отсоединения питания под обшивкой) и путем спайки соединяем перемычкой указанные пайки.
4. И, наконец, скручиваем штырь антенны, и соединяем провода «плавника» со штырем штатной антеннки.
5. Ставим все на место, прикручиваем болтом антенну к крыше, НЕ ПОДКЛЮЧАЕМ ОБРАТНО штекер усилителя сигнала и
В итоге этих нехитрых манипуляций — имеем стабильный стерео сигнал радио, без перепадов и симпатичный «плавничок» на крыше вместо штатного штыря.
Всем спасибо за внимание, лайк если чем-то помог и до новых встреч, скоро придет чип OBDII так что будет о чем рассказать.
Плавник вместо антенны
Как то давно заказывал из Китая «плавники», для установки вместо штатных антенн. Устанавливал их знакомым на несколько машин, с виду машины становилась интересней, но меня всегда огорчало то, что прием радиосигнала на порядок становился хуже. Людям было на это плевать — «вид отличный, а музыку можно и с флешки слушать».
Меня такой результат не устраивал, я поискал в интернете способы решения этой проблемы, но ничего внятного не нашел и успокоился.
Вспомнил я про плавник, когда обтянул крышу.
Первая проблема была в том что теперь крыша была черная, а плавник покупался белый.

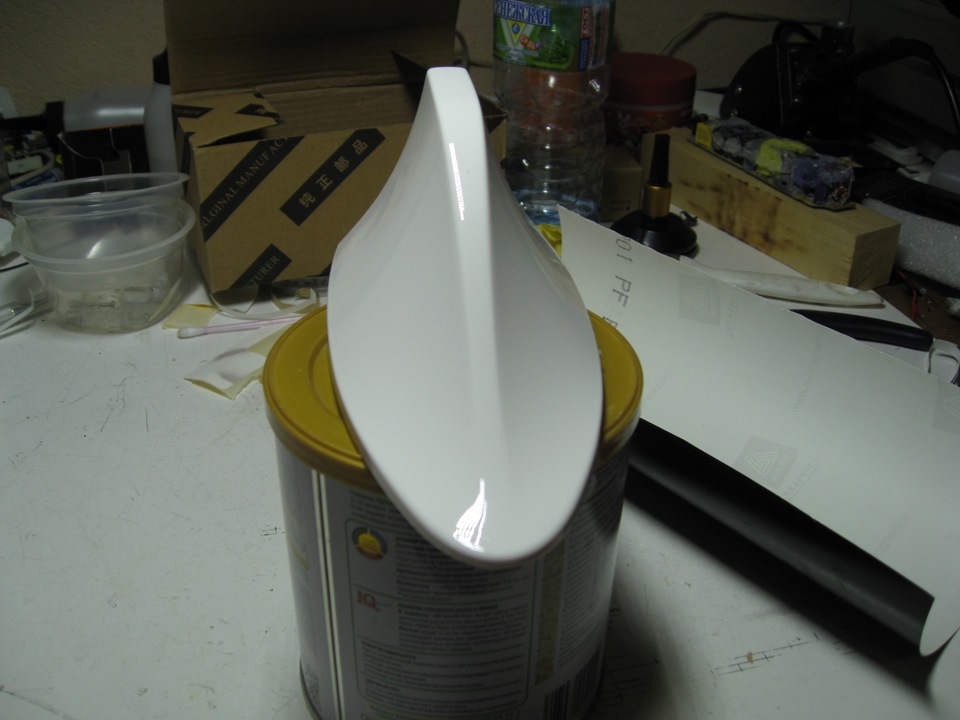

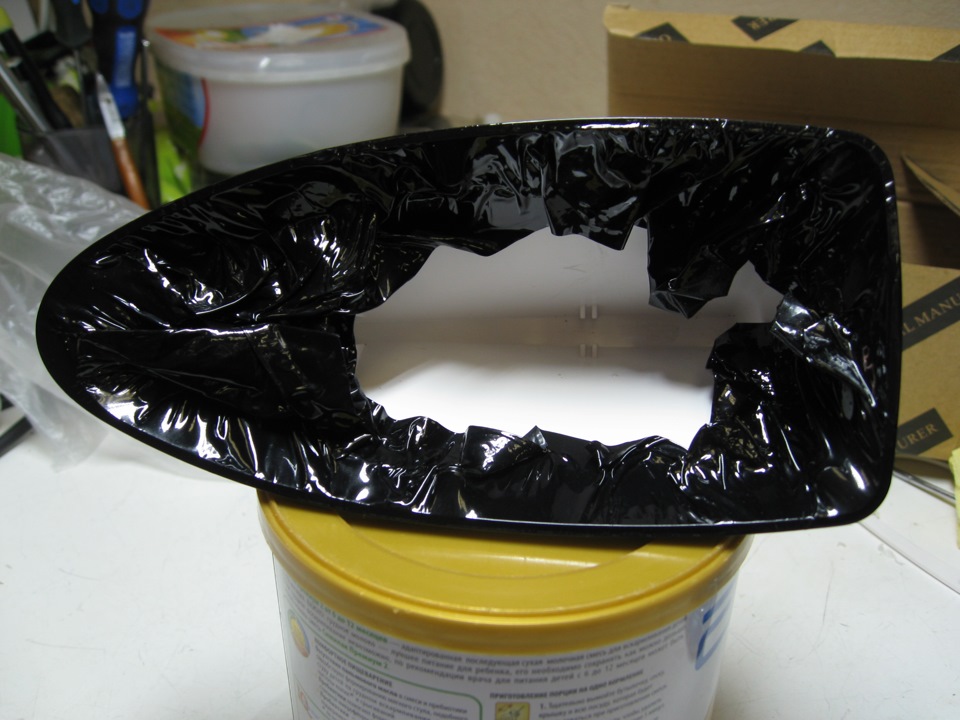

Взял остатки пленки от перетяжки крыши и решил его обтянуть.
А не был уверен что из этого что то выйдет, но результат был лучше чем с обтяжкой крыши =)
Следующей проблемой было то, что плавник ни фига не принимал сигнал, как антенна он не работал.

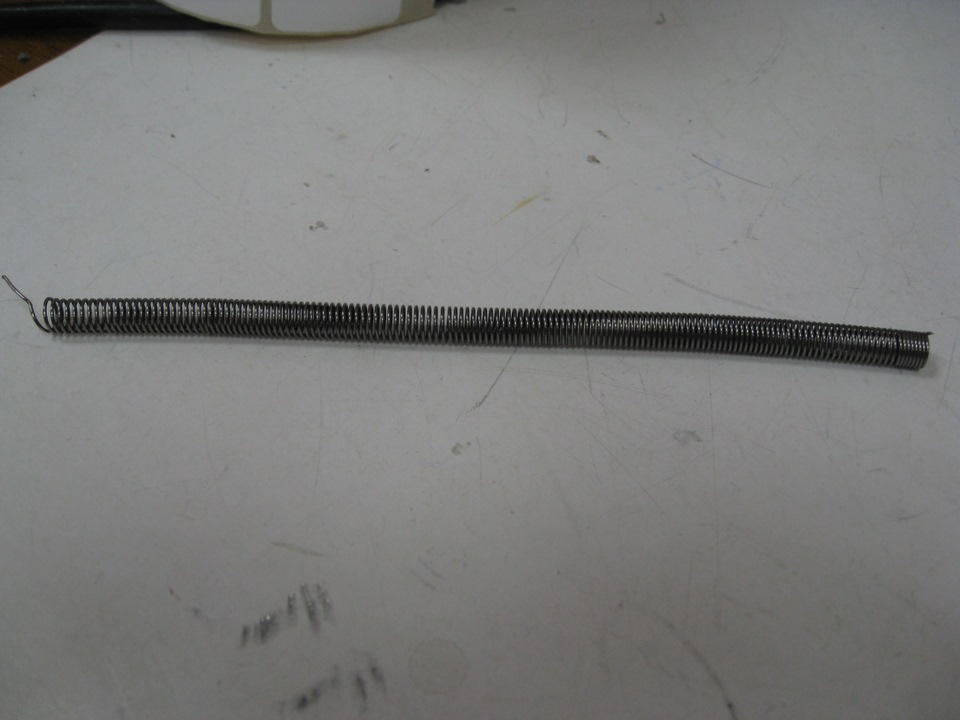

Выдав из него внутренности, я увидел плотно намотанную пружину, через которую был продет экранированный провод без оплетки и прижат к пружине с обратной стороны термоусадочной трубкой (фото я сделать забыл). Толку от этой пружины в таком состоянии вообще не было.

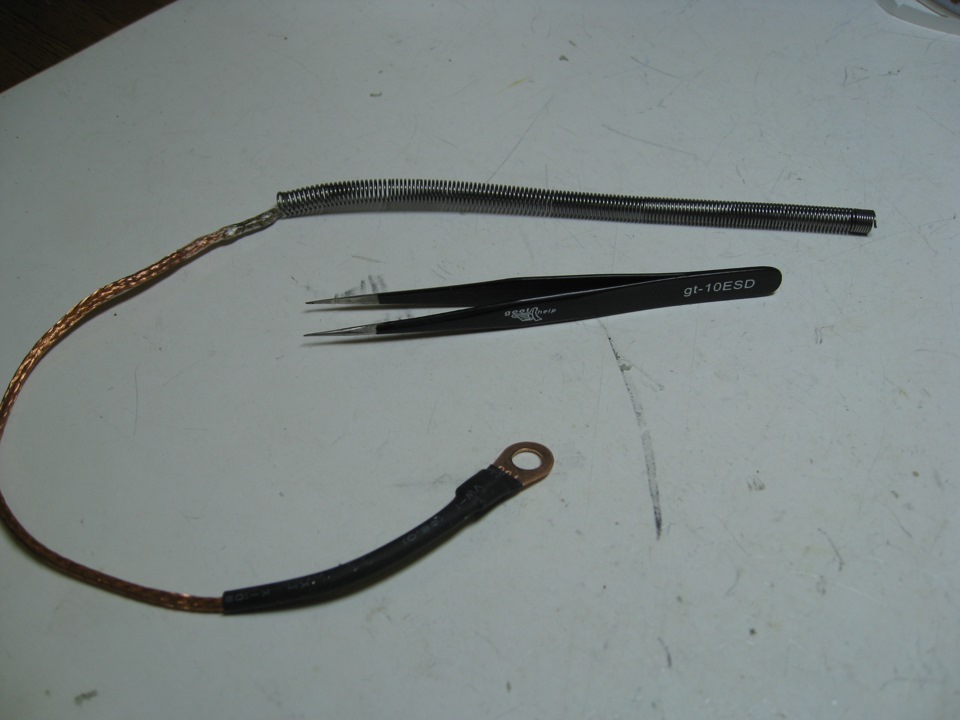

Я не много растянул пружину, чтобы между витками появилось расстояние, и припаял к ней экранированный провод.

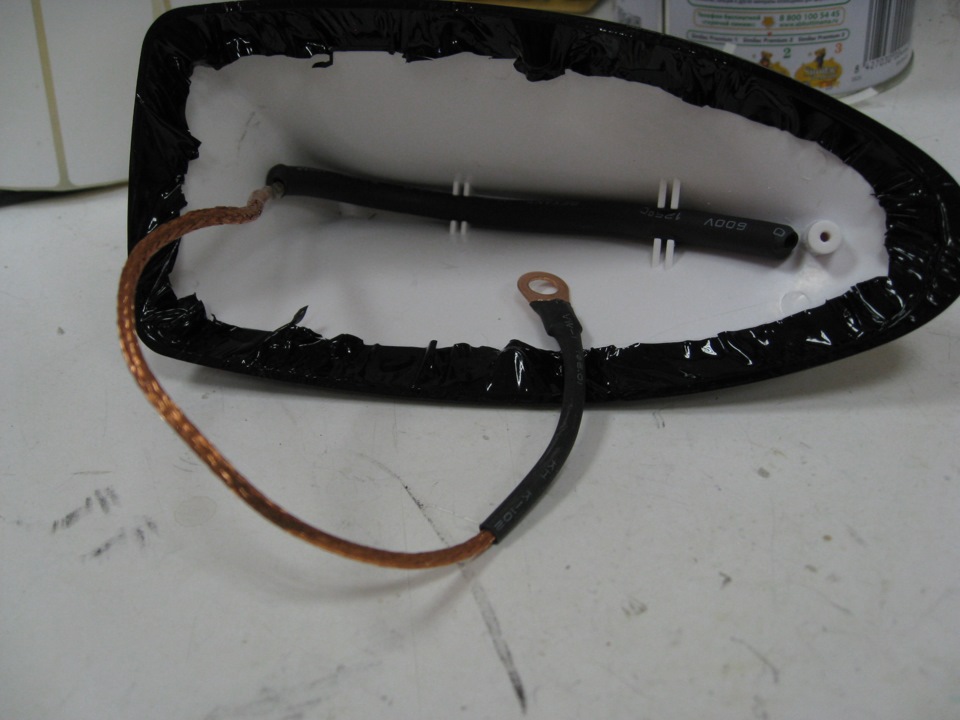

Обтянул термоусадкой и вернул в корпус плавника.
Качество приема, по сравнению с штатной антенной чуть хуже, но намного лучше чем было до переделки.
Установка антенны «Акулий плавник» вместо «ТАксиного хвоста»
К сожалению, Renault Koleos II в комплектации Executive оснащается FM антенной на крыше типа «ТАксин хвост». Кому-то такой тип антенны визуально может и нравится, а кто-то на неё вообще не обращает внимания…
Увы, но я в их число не вхожу. Поэтому через некоторое время с момента покупки машины начал изучать вопрос о возможности её замены на антенну типа «Акулий плавник», которой оснащают более дорогую комплектацию. Кстати, её артикул – 8201684054.
В поисках истины я узнал, что моя антенна «ТАксин хвост» имеет 1 коаксиальный разъем для подключения, а оригинальный «Акулий плавник» имеет 2 коаксиальных разъема для подключения. Разговоров о назначении второго разъема много, но точного ответа мне найти не удалось. И это порождало сомнение в успехе данного мероприятия.
ОД за замену одной антенны на другую просил порядка 12-16 тыс.руб.: 6 тыс.руб. за саму антенну и 6-10 тыс.руб. за её замену с учётом покраски в цвет кузова. Узнав инструкцию её замены в Renault Kaptur (кстати, он оснащается такой же антенной), я решил, что ОД за эту работу хочет слишком много денег, т.к. предполагал, что в Koleos II антенна меняется аналогичным образом, и, забегая вперед, я не ошибся.
Жаба душила, и я пересмотрел различные варианты установки значительно более дешёвых китайских аналогов антенны «Акулий плавник», после чего пришёл к выводу, что «китай» не мой вариант. Да и с другой стороны, устанавливать «китайскую» антенну сомнительного качества на автомобиль стоимостью около 2 мультов, выглядит не разумно, тем более, это элемент электрооборудования, а не какой-то навесно декор.
Поэтому, поборов свою жабу и подавив сомнения, я купил оригинальную антенну «Акулий плавник» и приступил к её установке взамен «ТАксиного хвоста». Кстати, оригинальная антенна «Акулий плавник» продаётся уже окрашенная и только в чёрном цвете. Но меня это не смутило, и я решил устанавливать её как есть, не перекрашивая, т.к. чёрное с белым хорошо сочетается.
В комплекте с антенной приложена инструкция по её установке.
Первым делом открываем багажник, складываем спинки заднего сиденья. Затем снимаем задние боковые верхние пластиковые накладки, которые зафиксированы с помощью легко поддающихся пластиковых пистонов, а также с помощью двух болтов (один в углублении для шторки, второй фиксирует ремень безопасности) и двух тугих металлических пистонов (один над окошком, второй над ремнём безопасности).
Далее приопускаем обшивку потолка, отщёлкнув 3 пистона фиксации со стороны двери багажника. Но делать это нужно аккуратно, чтобы не надломить обшивку потолка. Я для этого поднял центральную часть спинки заднего сиденья и поставил на её подголовник бумажные полотенца в качестве подпорки потолка. Но мне этого было мало, и для большего приопускания обшивки потолка я снял задние пассажирские потолочные поручни (инструкция по снятию описана здесь).
За обшивкой потолка нащупываем в крыше гайку, которая фиксирует антенну.
Установка антенны «акулий плавник»
Итак друзья, «Удочка», которая стояла на крыше моего поло седана клюнула, рыба сорвалась, вынуть удалось только «акулий плавник»)))
Вот его я и буду устанавливать вместо штатной антенны!
Собственно вот она:
И, собственно, фото антены, которую я получил:
Первое, с чем пришлось столкнуться-это переделывание штекера антенны:
Многие зададут вопрос:»А не проще ли было выпаять из одной антенны штекер и впаять в другую?»
Поэтому отвечу сразу:нет, не проще!Из за невозможности вынуть плату из «акульего плавника»!Там есть провод, выходящий из платы и выполняющий функцию антенны, так вот он намертво приклеян к верхушке плавника!
Выдирать через силу не стал.
Попутно выкладываю фото той сволочи, которая постоянно громыхала сзади под крышей при включенном сабвуфере, и изводила мою нервную систему!
У кого стоит саб, тот уже столкнулся, или столкнется с этой проблемой!
Она держит антенный штекер.Так вот то ли от вибрации, то ли вообще с завода была не закреплена, но именно она злопощадно билась об металл крыши!Диагноз-ампутация!А штекер и антенный провод был обмотан шумоизоляционным материалом-битопласт(от листа шумоизоляции была отрезана полоска, и как изолентой обмотал)
Этим же листом была проклеена задняя полка во всех местах ее соприкосновения с кузовом!Да друзья, до нее у меня тоже руки дошли, так её «песни» меня тоже сильно достали!
Теперь сабвуфер поёт «неприлично» чисто, без посторонних подпеваний в виде стучащего пластика! Даже непривычно)))))
Замена штыревой антенны на плавник Мобис
Итак кому как, но штыревая антенна и выглядит не ахти, и ловит посредственно. и частенько саму штыревую часть крадут. Поэтому сразу думал о его замене на плавник =)
Как вариант для улучшения приема некоторые меняют штыревую часть на такие варианты:
Но увы это практически не спасает ситуацию.
В прошлом году я заказал себе накладку-плавник из китая, который одевается поверх штатного:
Но как оказалось без переделок его не поставить. Чем я отказался заниматься и подарил другу, сейчас он установлен на крыше его пятнашки =)
Чтобы такого не было надо заказывать вот такую накладку… которая по описанию идет для киа соул
И вот изучив множество форумов и тем узнал что можно купить штатную антенну плавник для киа — заводской номер: 962101M800. Но плавник идет пустой… то бишь внутри нет усилителя, нет разъемов. есть второй вариант… в конце заканчивается на 700. Но внутри у него только антенна для ГПС.
ОТСТУПЛЕНИЕ.
В большинстве случаев из плавника очень трудно получить нормальную фм-антенну. Поэтому вы их не увидите даже в дорогих авто. В основном плавник исполняет роль либо ГПС антенны, или же антенны для штатного иммо/сиги. Так что как бы заранее предупреждаю что отличного качества приема от плавника не ждите, то же самое касается и накладкок на штатную антенну.
На чем мы остановились? ах да… собственно в итоге был заказан «пустой» плавник-антенна. И вот на днях я его получил:
На вид качество исполнения на твердую пятерку. двойное уплотнение.
Смотрим внутреннюю часть. Внутри тоже все отлично. Никаких зауценсов.
Ну чтож… пробуем установить. Берем ключ на 19 и плоскую отвертку и идем вынимать штатную антенну. Сзади потолка вынимает четыре клипсы и на всякий снимаем задние накладки на стойки. далее чуть отгибаем потолок и с начала отверткой поддевая вынимаем разъем антенны. Далее ключом на 19 откручиваем саму антенну. Не забываем еще снять разъем питания и вуаля. антенна снята. Кстати… под антенной я нашел небольшую царапку до грунта… сразу же замазал карандашом.
Разбираем штатную антенну. Внутри находится усилитель.
Откручиваем два шурупчика и выпаеваем пластину питания и вот усилитель на руках. Судя по схемотехнике не верх совершенства. Ну так… на твердую троечку с плюсом. И на том спасибо.
Но выбирать не приходится… поэтому начинаем пересадку усилителя в плавничок =)
Как видно на фото плавник вообще не предназначен для установки усилителя: нед ни отверстий для установки… ни сами отверстия под разъем питания и антенны не подходят. Ну чтож. начинаем работать «молотком и напильником» =)))
Я сразу же выкинул с плавника металлический фиксатор на центральном разъеме. Держалась она на двух маленьким винтиках. По идее он фиксирует плавник на своем месте, пока закручиваешь основной болт. Но на плавнике он металлический… и я подумал что со временем он может накорябить краску. (увы сфоткать этот фиксатор забыл) Не зря на штатной антенне он пластмассовая.
Далее… необходимо сделать небольшие стойки для крепления усилителя. тут уже кто что найдет. Я в захромах нашел шестигранные втулки с внутренней резьбой. Длина у них примерно сантиметр. Далее приложив усилитель намечаете место для будущих отверстий (не забудьте чтобы разъем антенны на плавнике и усилителе совпадали). Сверлим… далее напильником убираем перегородку по середине, которая будем мешать стойке. Ну и в конце устанавливаем стойки. Должно получиться примерно вот так:
Ставим усилитель и любуемся
Далее берем сверло на 7мм и разсверливаем отверстие разъема антенны на плавнике, иначе туда не влезет сам разъем. Вынимаем фиксатор разъема антенны из штатной антенны и вставляем его в плавник. Далее уже частный случай. ввиду того что стоечки, куда ставится усилитель уже нестандартные то надо смотреть… войдет ли до конца разъем антенны в плавник. У меня же кончик не доставал до усилителя. Пришлось отверстие под разъем антенны укоротить примерно на 5мм.
Дальше уже припаеваем провода для питание и для антенны. для антенны я взял кусок провода длиной 75см. После всего собрал все воедино:
Как можете заметить между усилителем и отверстией разъема антенны я оставил паралон. ввиду того что фиксатор разъема антенну внутри отверстия не зафиксирован внутр. я просто перестраховался на тот случай, если этот фиксатор вылезет дальше когда разъем будет ставиться на место.
Ну а дальше все по обратной схеме. перепроверьте все соединения, посмотрите хорошо ли поддета уплотнительная резинка, хорошо ли затянут винты и вперед устанавливать. провод антенны можете закрутить в спираль или во что угодно… главное чтоб внутрь уместилась =)
Я специально проверил как хорошо прилегает плавник на крышу. И заверяю… оба уплотнения отлично прилегают по периметру.
А теперь о самом главном — о приеме сигнала. Смогу точно вас заверить что плавник ловит не хуже и не лучше штатной… а вы что ожидали? какого нить чуда? =)))) но зато вид автомобиля уже поинтересней. как говорил в самом начале не ловит хорошо, но зато выглядит отлично.
Ну что сказать господа. в целом я остался очень доволен. Но думаю летом я задумась на заднее стекло наклеить салонную антенну аля блаупункт автофанлайн. или если смогу найти то урал скат ав-21.
Собственно все… может кому пригодится отчетец=)) Всем МИР на дорогах.
