Как установить свою мелодию на сигнализацию авто
Устанавливаем любую мелодию на сигнализацию
Пришел сегодня утром на работу, делать было нечего, решил поэкспериментировать с звуковой сиреной и случайно сжег выходной транзистор.
В общем, решил полностью переделать плату и собрать из того, что есть в наличии. А в наличии имеется драйвер двигателей l293n по 1А на канал и микроконтроллер attiny85. Скетч писал в среде ардуино, как расширить список поддерживаемых микроконтроллеров в интернете много написано, повторяться не буду, да и прошить можно другой ардуиной в режиме программатора.
— транзистор стоит в качестве инвертора, т.е. если на входах 1 и 4 высокий уровень (я использовал параллельное подключение по два канала, получается 2А на канал), то на входах 2 и 3 низкий и наоборот.
— 3 нога микроконтроллера подает звуковой сигнал (функция tone()) на входы микросхемы
— 2 нога микроконтроллера отключает выходы микросхемы при подаче сигнала LOW, сделано для того, чтобы при отсутствии звукового сигнала на 2 ноге снимать постоянное напряжение с обмотки динамика, учитывайте это в своих скетчах
Важно!: На 8 ногу микросхемы l293d подаём полное напряжение бортовой сети, а на 16 пять вольт со стабилизатора 7805, так же эти пять вольт на микроконтроллер.
На видео я ограничил напряжение питания для снижения громкости. В принципе, на такой частоте громкость и так небольшая, если хотите больше громкости, необходимо увеличивать частоту.
Ну, и напоследок, кривой скетч, написанный ногой за полчаса, мелодию которого слышно на видео. В планах поставить кнопку для выбора мелодий, которых я хочу напихать подзавязку в один скетч, чтобы не надоедали сильно, и дальнейшем сохранении выбора.
Быстрая смена звуков сигнализаций aka Говорящая FLASH сирена. RESTYLING 4
Привет всем.))
В не угоду конкурентам и COPY/PASTEрам, выпускаю очередное обновление, RESTYLING 4 своего авторского проекта.
В этом блоге друзья, я расскажу вам не только о функциональных обновлениях прошивки, «железе» изделия, с помощью какого программного обеспечения происходит разработка и тестирование прошивки.
В виду участившихся фактах мошенничества через интернет, затрону так же тему COPY/PASTEрства. Расскажу кто это такие COPY/PASTEры, почему их так все не любят и чего можно ожидать, от общения с ними. Дам несколько советов как вовремя распознать хитрого COPY/PASTEра и как не попасться на обман.
Прочитайте пожалуйста весь блог до конца, это позволит защититься от мошенников!
Назначение данного девайса, менять стандартные пиканья и однообразный, одинаковый у всех звук сирены, на свои собственные уникальные звуки, тем самым выделить, персонализировать своё авто.)))
Что он может. Его технические параметры и конструктивные достоинства.
Позволяет дешифровать 10 импульсов (включительно) от сигнализации, плюс постоянный уровень.
Это позволяет заменить такие эксплуатационные звуки сигнализации как:
* Звук постановки на сигнализацию.
* Звук снятия с сигнализации.
* Звук постановки на сигнализацию если открыта дверь, капот или багажник (если при постановке в режим охраны, активен какой либо из датчиков, возникает отдельное событие с отдельным звуком для него).
* Звук снятия с охраны, было срабатывание сирены (если за ваше отсутствие, была попытка проникновения в авто, что вызвало срабатывание сирены, тогда при снятии с охраны, возникает отдельное событие с отдельным звуком для него).
* Звук датчика удара (шок сенсора).
* Звук сирены (режима паника).
* Звук поиска автомобиля.
* Звуки 7ми, 8ми, 9ти, 10ти импульсных событий (если сигнализация поддерживает расширенные импульсные события, так же можно заменить звуки этих событий, для каждого события свой отдельный звук).
Так же имеется, отдельный, не зависимый от сигнализации PRO канал, звуки которого, тоже можно менять заменой WAV файлов.
* Звук короткого уровня BIBIKA PRO канал (звук воспроизводится полностью).
* Звук постоянного уровня BIBIKA PRO канал (звук воспроизводится пока есть сигнал).
Все звуки представляют собой WAV файлы, форматом 8/16 bit, mono/stereo, частота дискретизации до 48 кГц. Windows PCM.
Если в слоте нет microSD карточки, тогда работа автоматически переключается на штатный режим работы и сирена работает как штатная многотональная.
Так же если отсутствуют файлы для отдельных событий или формат звуков при замене был перепутан, они тоже автоматически заменяются штатными звуками.
Расскажу более подробно как это работает. Звуки штатной сигнализации (пиканья и сама многотональная сирена) вшиты в сам контроллер на уровне прошивки, и не нуждаются для воспроизведении в наличие microSD карты в слоте.
Таким образом, без FLASH карты сирена полностью работоспособна и её работа и звуки полностью такие же как у штатной. Если же мы вставляем в слот FLASH карту, тогда звуки берется с карточки и заменяют собой штатные из прошивки.
Это очень удобно при замене звуков. Так как слот находится снаружи сирены а FLASH карта представляет собой обычную microSD карточку, появляется возможность, менять звуки одним кликом хоть с домашнего ПК, хоть с обычного мобильного телефона, смартфона, плеера, ноутбука, планшета, фотоаппарата, да вообще с чего угодно, где есть слот для microSD карточки. При этом АВТОМОБИЛЬ НАХОДИТСЯ ВСЕГДА ПОД ОХРАНОЙ!
Так же это удобно если возникнет необходимость в настройке сигнализации. Так как настройка сигнализаций (ВКЛ/ВЫКЛ функций) осуществляется посредством нажатий сервисной кнопки valet и подсчёта количества пиков, то для настройки достаточно будет просто извлечь microSD карту из слота и можно начинать настройку сигнализации. Во время настройки сигнализации, все пики будут воспроизводиться.
Системы защиты.
В устройстве используется, мощный 22х Ватный НЧ усилитель, марки PHILIPS. Этот фирменный усилитель, сам по себе имеет температурную систему защиты и защиту от замыканий в нагрузке. Что благотворно сказывается на защите звукового канала, так и на комплексной защите в целом.
Так как усилитель двух канальный 2x22W а используется всего один канал, то есть перспектива развития звукового канала. Всегда можно подключить его к чему либо ещё или использовать как резервный. По сути это два отдельных, независимых друг от друга усилителя в одном корпусе.
Так же в устройстве реализована так называемая защита от переплюсовки!
Переплюсовка это такое явление, когда при подключении, случайно путаешь провода и подключаешь их не так как надо. При этом если нет защиты от переплюсовки, можно испортить как само устройство так и то к чему вы его подключаете.
Хочу вас обрадовать, здесь реализована в полном объёме, такая защита. Можно не боятся неправильного подключения девайса. Невозможно испортить, как саму сирену не правильным подключение, так и нельзя причинить вред электрике, электронике автомобиля.
Данное изделие обладает ещё одной системой защиты. Эта система защиты заключается в том, что когда сирена молчит и не воспроизводит звуков, тогда она полностью отключена от питания и электрике авто. Выключено всё. microSD карта, усилитель НЧ и даже сам контроллер полностью обесточен.
Мощность, громкость, токи потребления.
Как уже упоминалось в обзоре. Применён фирменный усилитель марки PHILIPS мощностью 22W что является гарантией мощного, качественного звука. Штатные сирены имеют мощность 15W и меньше, поэтому их мощность уступает на порядок мощности 22х ватного усилителя промышленного производства.
Пока сирена молчит дежурного тока она не потребляет совсем (0ma) так как плата и вся периферия полностью обесточена.
Оригинальное изделие основано на AVR контроллере, семейства Attiny85. Моего многолетнего опыта работы с контроллерами и программированием в различных средах разработки, достаточно для того чтоб реализовать весь функционал в таком просто чипе. Что говорит о моём профессионализме, о эффективности кода и используемых ресурсах.
Всем кто заинтересовался моим проектом, могу выслать почтой, готовую платку для самостоятельной переделки штатного колокола. Для тех кто не дружит с электроникой ((( могу прислать полностью мною переделанную и готовую к установке сирену.
Так же в конце блога, есть ссылка на FULL FREEWARE версию для смены штатного звука сирены.
Если же у вас возникли какие либо вопросы или пожелания в дальнейшем развитии проекта. Спрашивайте, задавайте их через комментарии в блоге, через личные сообщения или через почту.
ZiperRZN2 на DRIVE2
Группа vk
ZiperRZN@gmail.com (vip.rzn62@gmail.com)
Мне важно знать ваше мнение.
КОММЕНТ К ФОТОЧКЕ:
Платка простейшая, каждый сможет её изготовить себе без проблем.
Каждая платка залуживается сплавом РОЗЕ, после монтажа деталей, покрывается тремя слоями, специальным защитным лаком для плат.
Если вы беседуйте с COPY/PASTEрами, то они обязательно скажут вам свой главный козырь. Что у них заводская плата.))) Поясню просто у них не только знаний как у первокурсника ТЕХ. училища, но видимо ещё и руки растут не из того места.)) Поэтому они вынужденны заказывать себе платы у китайцев! В этом нет ничего сложного. Это не сложней чем купить коробку карандашей разноцветных на ебее!))) Просто заполняем форму на сайте, прикладываем файл печатной платы, какую надо изготовить, выбираем какой цвет лака будет, оплачиваем и всё! После того как их сделают, отправят почтой.
Угадать с двух нот: как и зачем ставить собственный рингтон на автосигнализацию
Какой самый необычный звук сирены автосигнализации вы слышали? Мне вот доводилось встречать и «Владимирский централ», и «Союз нерушимый», и даже главную тему из «Гарри Поттера»! Установка собственного рингтона на звук «сигналки» — затея весьма забавная и даже небесполезная с практической точки зрения!
Когда-то в 90-х…
Т е, кто хорошо помнят период где-то с середины 90-х до середины 2000-х, не забыли, наверное, и повсеместные бесконечные уличные «концерты» автомобильных сигнализаций. С распространением криминала лихих лет и спроса на автосигнализации владельцам автомобилей становилось все сложнее понять, чья «ласточка» издает тревожные визги, ибо звучали все почти одинаково, да еще нередко и не поодиночке…
Производители охранной электроники отреагировали на потребности населения и начали выпускать сирены сигнализаций с более широким разнообразием тревожных трелей. Впрочем, с годами стало поспокойнее в плане криминала, мода на максимальную чувствительность датчиков вибрации приугасла, и на улицах городов стало заметно тише.
Но и сегодня, вопреки массовому переходу автосигнализаций на бесшумное оповещение по радиоканалу или по сотовой связи, пресловутый «колокольчик» — звуковая сирена – по прежнему является неотъемлемым элементом установки охранной системы. Несмотря на развитие новых технологий, смысл он не потерял – все же фактор привлечения внимания по-прежнему имеет значение, и если мимо машины, издающей стандартное «вау-вау», почти все прохожие пройдут не обернувшись, то неожиданная мелодия, зазвучавшая из под капота, явно привлечет внимание, и угонщику станет неуютно копаться в попытках завести мотор… Впрочем, не все ищут в этом практический смысл – некоторые делают подобное чисто ради фана, веселья и технического творчества.
Впервые идея заставить сирену автосигнализации издавать не разновидность «вау-вау», а персональную мелодию, родилась на зарубежных радиолюбительских форумах. Некие энтузиасты у них, а потом и у нас разрабатывали схемы с использованием микроконтроллеров, писали прошивки и даже пытались что-то там продавать… Большой популярности затея в силу сложности и небесплатности, разумеется, не получила.
Второе рождение ей дал благословенный Алиэкспресс, развернувший торговлю по копеечным ценам разнообразными готовыми электронными модулями – в том числе и простейшими платами MP3-плееров и усилителей. В итоге сегодня практически любой худо-бедно владеющий паяльником и отличающий плюс от минуса автовладелец может за копейки устроить в своем авто проигрывание персональной мелодии, звучащей при срабатывании сигнализации или принудительно – например, при активации с брелока функции «найти автомобиль».
Меняем «вау-вау» на музыку
Что представляет собой «колокольчик» сирены автомобильной сигнализации? Технически – это обычный динамик с катушкой-обмоткой сопротивлением 4-8 ом. Чтобы этот динамик зазвучал, нужно сгенерировать характерный тревожный сигнал «вау-вау», усилить его и подать на этот самый динамик. Генератор «вау-вау» и усилитель находятся внутри «колокольчика», и два выходящих из него провода, черный и красный – это провода питания. Подали 12 вольт – генератор заработал, сигнал его усилился, и динамик завыл. Отключили питание – стало тихо. Подачей этого питания и управляет блок сигнализации, ориентируясь на датчики удара, наклона кузова, открытие дверей и попыток несанкционированного включения зажигания без снятия с охраны.
Чтобы избавиться от «вау-вау» и заставить сирену петь выбранным нами рингтоном, нужно собрать в отдельной внешней коробочке MP3-плеер с усилителем, выкинуть из сирены ее штатную электронику, динамик «колокольчика» подключить к нашей самоделке, а ее питание – туда, куда «колокольчик» был прежде подключен штатно. В принципе, электронщикам и радиолюбителям можно дальше не читать. Остальным – пошагово!

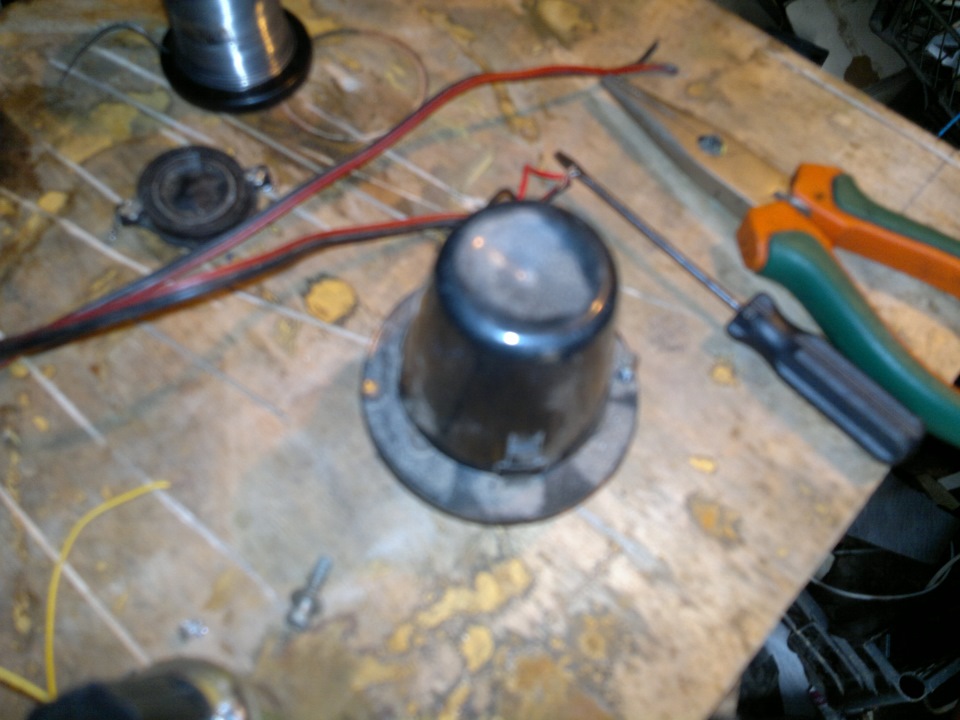

Сперва делаем из сирены простой динамик. Извлекаем ее из под капота, открутив саморезы и отрезав провода. Большинство «колокольчиков» легко разбираются путем откручивания четырех крестовых шурупов. Корпус вскрывается, и мы видим примерно такую вот картину.
Генератор звука «вау-вау», объединенный с усилителем на плате (в центре), провода питания 12 вольт, отходящие от платы (справа), и динамик, к ней подключенный (слева):
Теперь нам нужно отрезать два провода, идущих от платы к динамику, плату выкинуть в мусорку (или отложить в загашник на случай, если вдруг ничего не получится!), провода от динамика нарастить более длинными и вывести их наружу, свинтив корпус обратно. Динамик готов.
Затем нам придется приобрести на «алишке» три платы-модуля: MP3-плеер, усилитель на 3-5 ватт, питающийся от 12 вольт, и преобразователь 12 — 5 вольт. Суммарно они обойдутся в сущие копейки: первый стоит около 60 рублей, второй – около 40, третий – около 30. Соединяем всю эту требуху по нижеприведенной схеме и запихиваем в электромонтажную коробочку, которую можно купить в магазине электромонтажа рублей за 30-50.
«Колокольчик» вместе с коробочкой размещаем под капотом. У большинства простейших китайских MP3-модулей воспроизведение файла с флэшки начинается автоматически при подаче питания. Для того, чтобы началось воспроизведение мелодии, достаточно просто подать питание на плату плеера и усилитель. Собственно, это и делает блок автосигнализации, когда срабатывает тревога, или вы с брелока активируете функцию «поиск автомобиля».
Перед этим, разумеется, нужно вставить в слот на плате MP3-плеера флэшку. Для такой системы более чем достаточно карты памяти на мегабайты, а не гигабайты. Но эпоха столь малоемких карточек давно ушла, и вряд ли они у кого-либо сохранились. Да, очень заманчиво использовать карточки памяти из старых гаджетов с емкостью от 512 мегабайт до 1-2 гигабайт, но от этого стоит предостеречь – у таких носителей часто настолько низкая скорость чтения, что даже элементарные MP3-файлы с них воспроизводятся с заиканиями. А более-менее шуструю SD-шку на 1-2 Гб сегодня уже, наверное, и не купишь… Так что, скорее всего, придется применять карточки с емкостью 4-8 Гб, хотя и обидно, что реально использовано от этого объема будет в лучшем случае полпроцента…
Ну и самое главное – мелодия! Может показаться, что если уж развлекаться с рингтонами для сигнализации, то нужно обязательно выпендриться и выбрать что-то экстравагантное. Не стоит. Дело в том, что динамик в «колокольчике» отлично воспроизводит высокие частоты и худо-бедно – средние. Крайне нежелательно использовать мелодии, в составе которых есть множественные низкочастотные звуки и даже вокал – динамик их толком не воспроизведет (удар барабана будет звучать тихим щелчком), но за счет присутствия их в сигнале «колокольчик» будет перегружаться и гораздо хуже воспроизводить даже те ВЧ/СЧ-звуки, на которые рассчитан. Поэтому оптимальным будет непродолжительный одноголосный рефрен – типа тех самых телефонных рингтонов, распространенных до эпохи полифонии! Для непрерывного звучания записать его на флэшку нужно многократно, раз десять – пронумеровав один и тот же файл как 001, 002, 003 и так далее.
Меняем “голос” автосигнализации.
Во дворе возле дома ночует несколько автомобилей и если у кого-то сработала сигналка все бросаются к окну и я в том числе… Все “колокола” на сигналках пищат одинаково, поэтому решил как-то изменить голос своей автоcигнализации.
Схема проигрывателя, усилитель стандартный набор на TDA2003 из радиомагазина.
звук проистекает из “тиньки” … 🙂 Файлы в формате WAV записаны на СДкарте которая подключена к контроллеру ATtiny “тиньке” который уже формирует сам звук…
вот как это реализовано в “железе”…
Плейлист тестовый, поэтому за выбор композиций не судите, это просто что бы показать возможноти звучания…
в связи с тем, что есть желающие приобрести данный девайс, ниже распишу затратную часть…
1 — УНЧ (набор для сборки) = 18 грн.
2 — контроллер “тинька” = 20 грн.
3 — деталюшки = 15 грн.
4 — плата монтажная универсальная = 7 грн.
5 — СДкарта с адаптером = 59 грн.
6 — “колокол” сигналки = 32 грн.
Общая стоимость девайса 260 грн.
Для России ситуация немного хуже…
по нынешнему курсу цена девайса получается 260 * 4 = 1040 руб.
НО (За морем телушка — полушка, да рубль перевоз) уточнял на почте, бандероль до 2 кг в Россию будет стоить 200 грн (800 руб) …
что бы были короткие сигналы при постановке/снятии, колокол подключил через вот такой блок из двух релюшек и конденсатора.
Ничего сложного в этой схеме нет, нужны два реле (называются универсальные) и один конденсатор.
Реле я использовал от старого блока центрального замка, они компактные и удобные по размеру. Конденсатор взял на 10000 мкФ х 25 Вольт, можно взять и меньшей ёмкости тогда сигнальный звук будет соответственно короче.
Ниже прикрепил видео демонстрации как это всё работает на автомобиле.
Автор; Волошин Юрий г.Днепропетровск
Музыкальная сигнализация (разбор полетов)
Доброго всем времени суток.
Чтоб было понятней о чем речь — речь о сирене охраной сигнализации только вместо стандартного «виу-виу» играет музыка какая захочешь и закачаешь.
Схемы и инфы по сборке выкладывать не буду т.к. этой инфы на Drive полно достаточно забить в поиске «музыкальная сирена».
Ну если так размышлять то во времена поколении уже не «большого пальца» а «указательного», и когда принято выбирать то что душе нравиться — почему бы и нет! Ведь выбираем и мелодию звонка на телефоне или мелодию гудка, и если есть возможность то и изменим мелодию сирены.
Лично я руководствовался статьей — www.drive2.ru/b/1483206/ автора — ZiperRZN
Как теперь известно «читателем» музыки с SD карты является контролер — Attiny85.
Для кого-то это просто, для кого-то это сложно, а для кого-то это вообще фантастика. Но более чем уверен что не всегда после сборки сие чудо у кого-то не запело, эта статья посвящается как раз ошибкам благодаря которым может не запеть.

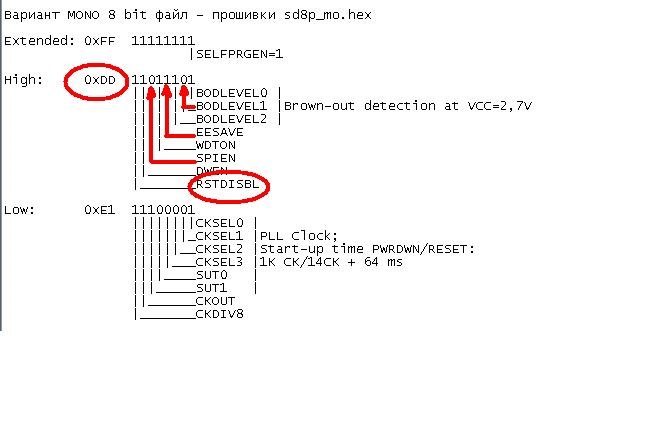

1. Прошивка — стоит уделить особое внимание Fuse-битам а точнее как их выставить в прошивочнике с помощью мануала на прошивку. Очень просто — в мануалах указывается 1 или 0, в прошивочнике — 1 это галочка, 0 это нет галачки. далее на картинке стрелками нарисовал чтоб более понятно было к какому биту какой параметр.
Такой фьюз бит как — RSTDISBL ему особое внимание так как он относиться к ноге МК «RESET» если на нем не будет стоять галочки то он запрограммируется на вывод и сбросить и перепрошить МК будет уже не возможно, выход — лечить с помощью — «Фьюз бит доктора». В прошивках чтения WAV для Attiny 85 есть прошивка «Stereo» эта нога используется для вывода второго канала. Для сигнализации он не нужен! Пользуетесь прошивками «Mono»!
2. SD карта. Не запел у меня именно по причине SD карты, пробовал на старых SD картах объемами 64MB и 128MB, не пело! пока не поменял на 4GB.

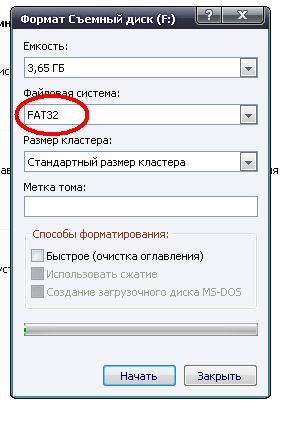

Форматировать ее надо в файловой системой FAT32.
3. Сам файл. Формат как известно WAV. Я прошил свой прошивкой — «FULLSIRENA»,
Читает она Wav фаил с параметрами:
Кодек — «Microsoft Wave» «PCM»
Бит — 8
Моно
Частота — до 48 000Hz

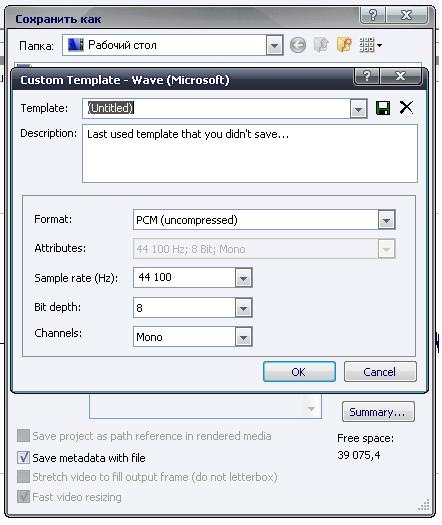

Пример на проге — Sony Sound Forge
Питание а точнее стабилизатор ОБЯЗАТЕЛЬНО — 3,3 вольт, т.к. более просто выведет из строя SD карту!
Прошивки что «FULLSIRENA» и что «sd8p_mo» абсолютно рабочие!

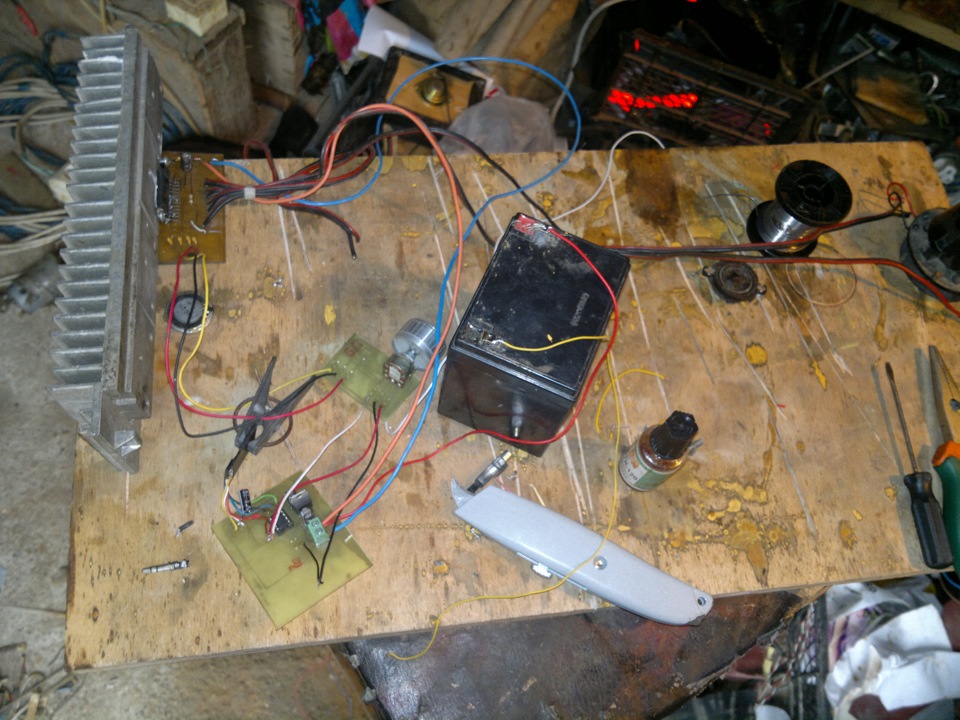

Пробовал все в развернутом виде на эксперементальных платах.
Не стоит забывать что прошивки чтения Wav файлов не коммерческие, и абсолютно бесплатные!
Так что если вы не дружите с паяльником и решили заказать данный девайс у кого-то и этот кто-то просит отдельных денег за прошивку — то повнимательнее!
Видео работы к сожалению не будет так как из-за авторских прав поругался с ютубом!
Ну вообщем все понятно и просто — записал на карту, и наслаждаемся, надоело — вытащил карту, записал другую мелодию, вставил, наслаждаемся дальше!
Звук конечно не особо четкий но вполне понятный.
Хочу так-же выразить авторам статьей об этой теме благодарность!
