Как установить усилитель антенны в авто

28.04.202301.05.2023 admin 0 Comments

Установка антенного усилителя

Что то надоел мне плохой прием за городом. Работаю в 60 км от МКАД, так вот отъезжаешь на 20-30 км и радио дальше вообще не работает, почитал что об этом пишут на форуме Шкода-клуба, рекомендуют ставить антенный усилитель, причем оригинальный, что и решил я сделать. Посмотрим, насколько лучше будет…
Заказал в Exist`е, номер 1H0 051 551 A, стоил 450 рублей, правда ждал его 3 недели, хотя возможно это связано было с новым годом. Ну да ладно, вчера наконец позвонили с магазина, сказали, приезжайте, забирайте.
Сегодня поставил.

Вот собственно как он выглядит:

Вытаскиваем магнитолу. Для этого проще всего сдернуть с места лоток, что под магнитолой и аккуратно вытащить их вместе:

Кто скажет, что сзади магнитолы мало места для проводов — это как говорится, плохому танцору яйца мешают:

Далее непосредственно сам монтаж усилителя:

Синий проводок — это +. Можно взять его в принципе с любого места, но лучше такой, который включается вместе с магнитолой. Я подключал к синему проводу — удаленное управление усилителем. На некоторых магнитолах есть отдельный контакт — называется ANT REM, что на самом деле тоже самое — +, который включается вместе с магнитолой:

Втыкаем контакт и изолируем:

Подключаем усилитель к антенному разъёму магнитолы и антенному кабелю с другой стороны:

Ставим все на место в обратном порядке:

Всё, готово! Завтра поеду на работу и проверю, насколько улучшилось качество приема за городом!

Теперь о результатах: как говорилось, выезжая за 20-30 км от МКАД, сигнал был настолько плохой, что станции с сильным приёмом(типа LOVE радио, Европа+) еще кое как работали, а у которых похуже(PIoneerFM, MegapolisFM) вообще просто шипели и всё. С усилителем же на расстоянии 60 км от МКАД(на работе) все станции ловят отлично, никаких помех. Вот поеду в деревню(100 км от МКАД) проверю насколько там улучшится сигнал=)

Запчасти

Skoda Octavia 2009, 210 л. с. — аксессуары

Машины в продаже

Комментарии 61

Номер какой то не правильный

Однако я купил и у меня все работает)))

Странно… может что поменялось за это время

Ты не нашел, правильный номер?

Нет больше не искал

У меня усилитель находиться в антенне. К магнитоле подходит один кабель от антенны. Нужно все таки питание по такому принципу на усилитель или оно уже есть? Авто Октавия, классик, 2010.

Сложно сходу так вспомнить, давно уже это делал… У усилителя вроде отдельное питание.

это усилитель или адаптор?

Уже и не вспомнить. Вроде усилитель.

это усилитель или адаптор?

спасибо, уже разобрались

жаль, что в дек.16г. уже стоит VAG1H0 051 551 A Адаптер радиомагнитолы комплект 1100 ₽

прикольно, на сайте автозвук инфо использовали фотографию отсюда.

Интересно если я на штатную магнитолу поставлю оно поможет как думаешь?

Чот я не пойму, все собираются купить и ни один не написал как все прошло… на сколько улучшился прием…

Машина ксати Шкода Октавия 2002 года выпуска в базовой комплектации. Без наворотов. Вот усилитель по вашему совету купил и установил. Магнитола Блаупункт допотопная с глюками (диски не все читает аудио формата)

Все написанное об улучшении качества приема сигнала радио чистая правда. Я живу в Беларуси. г.Березино Минской области. Это 100 км от Минска и 90 км от Могилева, т.е. как раз то место где слабее всего сигнал от областных станций. До установки усилителя магнитола ловила 2 станции фм диапазона. После установки 4 в фм диапазоне и еще 5 на средних волнах, 4 на длинных волнах. Теперь могу слушать украинские, польские радиоканалы и российские на средних и длинных волнах. Подумываю и магнитолу получше купить. Может кто нибудь подскажет что из современных качественно сигнал ловит? От магнитолы то же кое-что зависит.

чувак, это вроде не усилитель(это адаптер), усилитель сам в антенне, это лишь переходник через который подается питание по антенному кабелю к самой антенне, чтоб в ней уже начал работать усилитель (в оригинальных магнитолах он встроен просто и им не нужен). Т.к. без питания усилитель не работает и ловит хуже, чем вообще без него. На ибее я брал за 300р для фабии штекер поменял и на октаху поставил

Источник

Усилитель антенны радиоприемника: А нужен ли он?

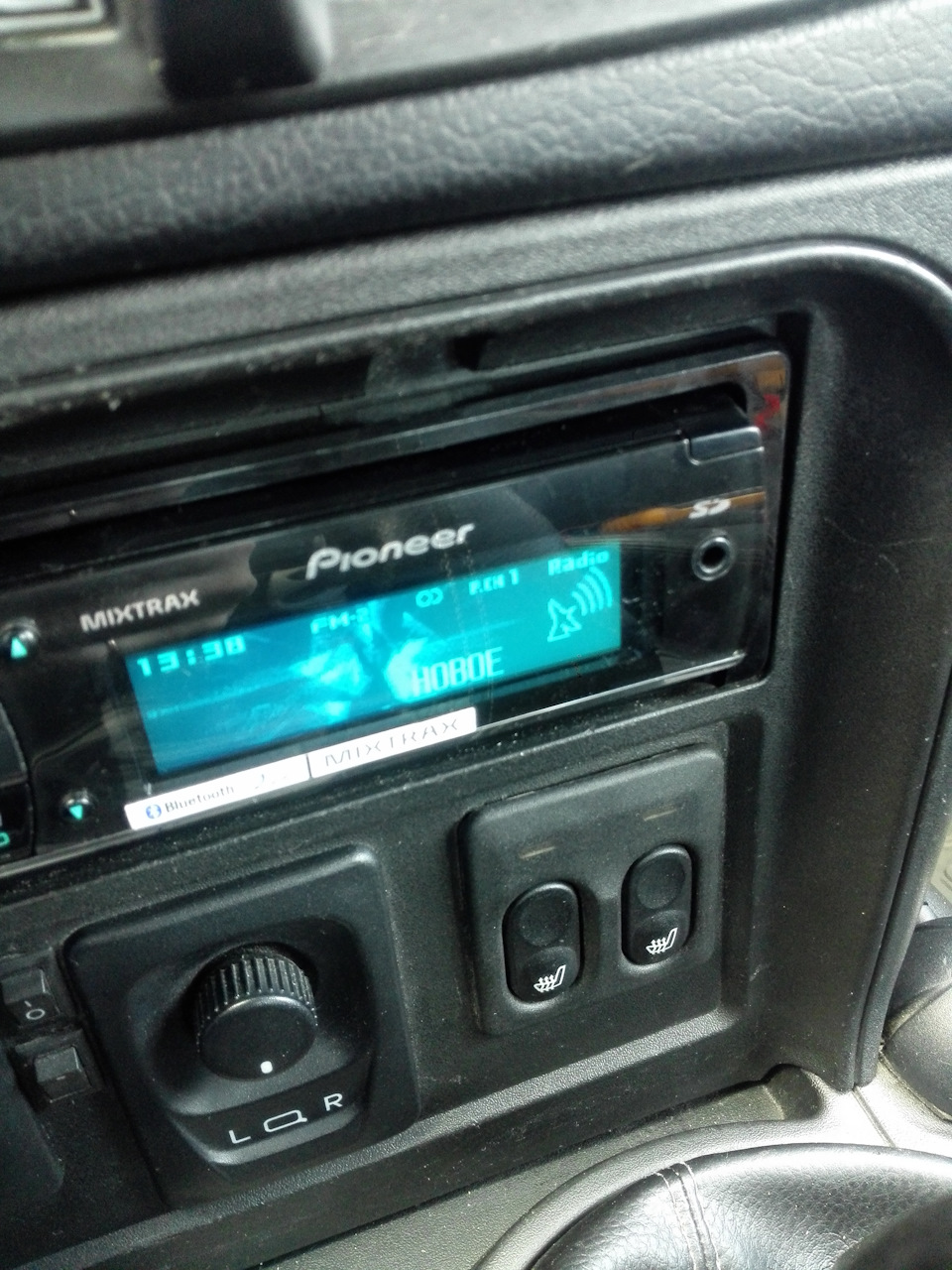

Приветствую читателей и гостей бортжурнала моей шнивы)
Захотел я поэкспериментировать с усилением сигнала для радиоприемника. Не то, чтобы я такой любитель слушать радио, но толи наша штатная шнивская антенна такая слабая, толи у магнитолы Pioneer X9600BT плохая чувствительность у радиоприемника. Даже в городе у некоторых радиостанций шкала приема показывает половину:

Раньше я пробовал зачищать контакты антенны, и вроде даже приём становился лучше. А теперь решил попробовать добавить к антенне усилитель:

Тем более цена у него всего 150 рублей.

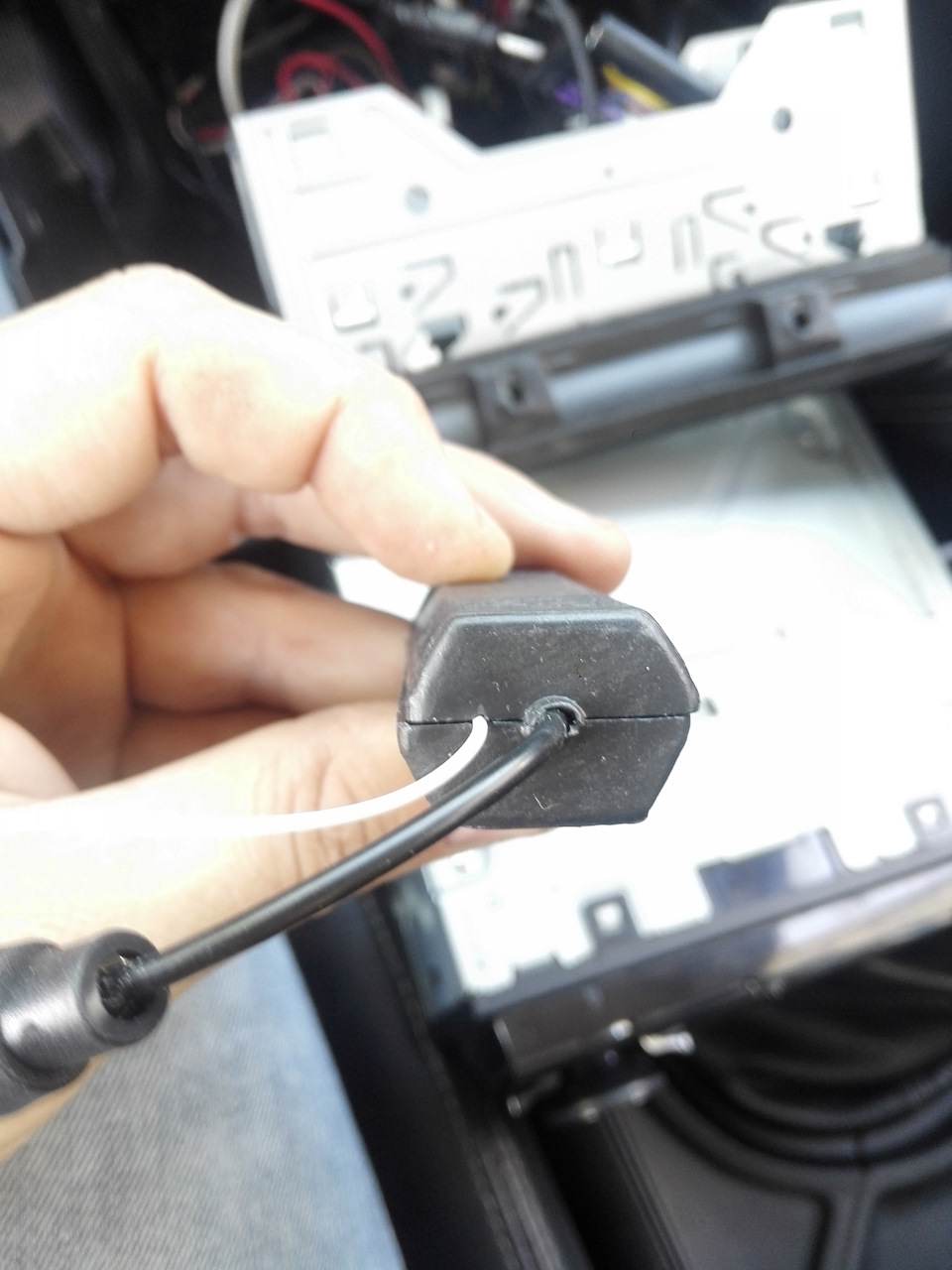

Но качество изготовления корпуса у него не ахти:

Но это не важно, всё равно его не будет видно внутри бороды.

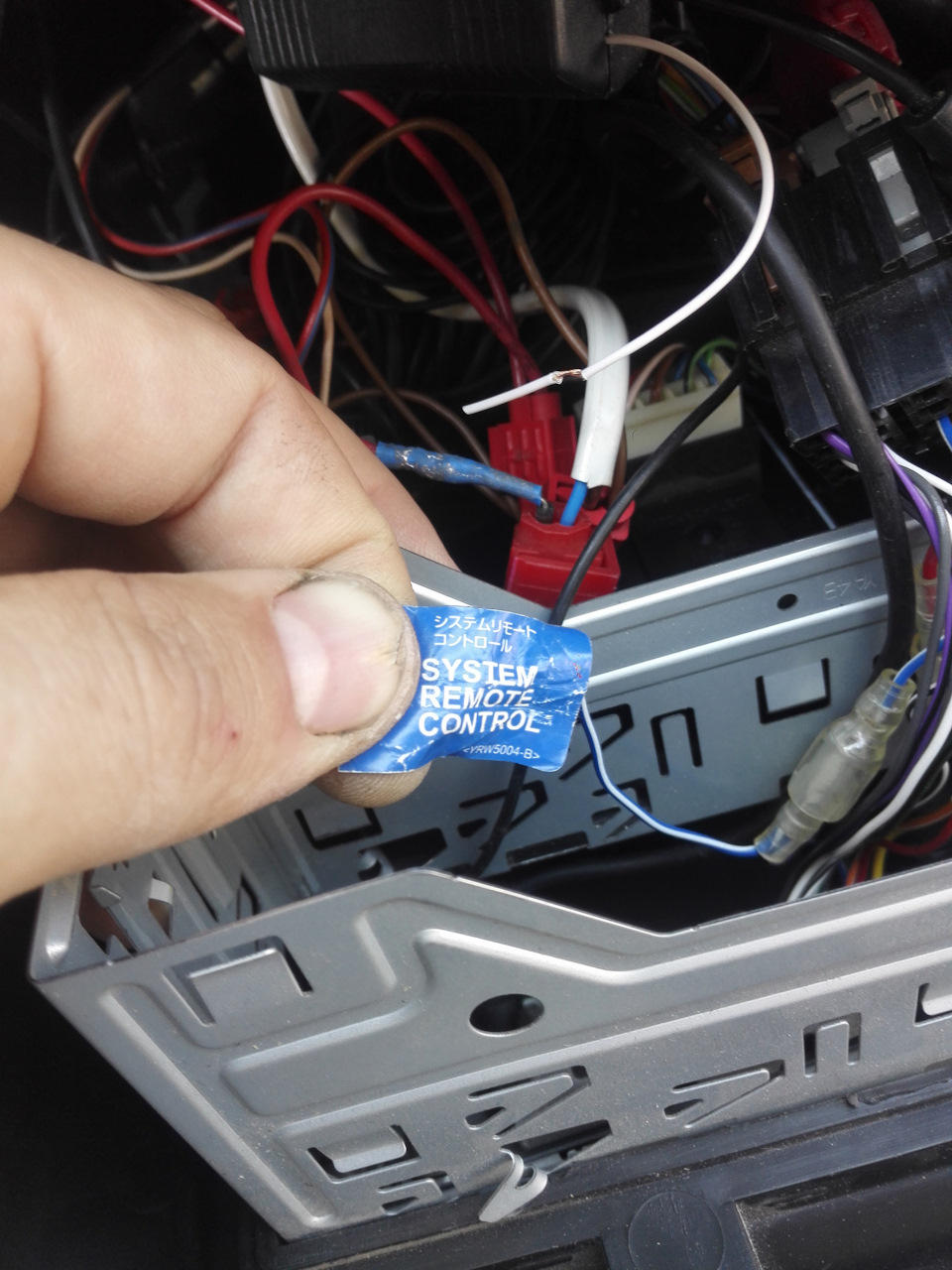

Для питания усилителя у магнитолы есть провод голубого цвета с белой полоской. На нём появляется маломощный плюс 12В когда магнитола включена. Предназначен для питания активных антенн и для подачи сигнала включения на активный сабуфер или внешний усилитель:

После подключения питания на большинстве радиостанций в городе магнитола стала показывать полную шкалу антенны:

Но это не значит что качество приема улучшилось — где-то идёт шипение, где-то сигнал чрезчур мощный — чувствуется хрип. Возможно есть смысл сделать усилитель отключаемый или поставить более слабый (я взял на 24дБ, а ещё в продаже был на 18дБ). Кнопку можно установить между прикуривателем и регулятором зеркал. Будем посмотреть)

P.S Эта сотая запись в бортжурнал шнивы. Спасибо вам за проявленный интерес к моей машине☺ На данный момент шнива эксплуатируется по минимуму, в основном для поездок в сад/деревню/на природу по грязным дорогам, а так же для буксировки прицепа. Для повседневной езды использую дедушкину калину, у которой пробег за 10 лет всего 26 тысяч км. О ней можно почитать в её бортжурнале)

Источник

Подключение активной антенны Bosch

Еще раз здрасьте)))
Всем откликнувшимся спасибо, за подсказки про лампочки…
В благодарность за это расскажу в картинках, как подключить активную антенну, на примере антенны фирмы Bosch.
Сперва наперво, как описано в инструкции выбираем куда установить антенну, в угол, как у меня или по всей ширине лобового стекла.

В комплекте имеется спиртовая салфетка, открываем ее упаковку, и обезжириваем место установки

На упаковке нарисован треугольник, призванный помочь нам в позиционировании антенны на стекле, вырезаем его. Фиксируем в его пазах монтажный диск, снимаем с диска защитную пленку, и клеим диск на стекло, в месте установки антенны.

Приглаживаем диск и удаляем треугольник.
Затем необходимо приклеить, так называемые ограничительные полоски. По ним вы в последствии сориентируетесь, куда лепить усы антенны.

После монтажа усов, эти ленточки удаляются.
Накидываем на штырек диска ус антенны, предварительно отклеив небольшой участок защитной пленки. Наживляем и постепенно вытягивая защитную пленку из под усика антенны, приклеиваем ее к лобовому стеклу. Защитную пленку не выкидываем. Затем приклеиваем следующий ус вдоль ограничительных полосок, следя за тем чтобы не наклеить антенну на них.

Так как я установил антенну в углу, то массу пришлось фиксировать на саморез солнцезащитного козырька.
Откручиваем козырек, через отверстие в обшивке потолка, продеваем защитную пленку от антенны, привязываем к нему кабель массы, заводим кабель под обшивку потолка.

Фиксируем массу на кузов.

Затем, уверенным рывком))) снимаем облицовку стойки, и и укладываем кабель в свободные пазы, на фиксаторах шланга омывающей жидкости.

Подматываем кабель изолентой, что бы сидело поплотнее.
Что бы хорошо уложить кабель, нужно снять бардачок (хотя можно изловчиться и так, но мне нужно было засунуть туда usb) и вот в этом самом месте я узнал, что у меня не бардачок, а перчаточный ящик, причем с охлаждением, или подогревом… в общем как повезет.

Откручиваем саморезы фиксирующие бардачок, и вынимаем его.
Укладываем кабель.
Самое интересное, это кабель для питания усилителя антенны. Его необходимо подключить на колодку магнитолы.На специальный 12 вольтовый кабель. Этот провод имеется во всех(не штатных) магнитолах и называется управляющим антенным кабелем. Как правило он имеет стандартный синий цвет.

Осталось поставить бардачок на место…
Снимаем дефлектор с воздуховода, берем специнструмент и на ощупь одеваем шток воздуховода на место.

Одеваем дефлектор на место, улыбаться ему в темноте еще много лет.
Прикручиваем саморезы, одеваем накладку стойки на место и…

Укладывать косу лучше при снятых центральных воздуховодах, которые легко вынимаются при снятой магнитоле, изнутри.
PPS
… и да я купил себе майфун (для заинтересованных в чужих магнитолах СО СЪЕМНОЙ ПАНЕЛЬЮ)
Звук очень очень на высоте, аж слезу выбивает, но об этом потом…

и еще я пытаюсь бросить курить.
Сцепление, передача, Монте Карло… хоть и не за окном, но в душЕ точно)))
Всем счастья и добра ;)))

Источник

Устанавливаем автомобильную антенну и усилитель самостоятельно

Как установить автомобильную антенну и усилитель самостоятельно?

Если пришло время заменить старую антенну на более современную модель, проблему можно решить двумя способами. Во-первых, обратиться за помощью к специалистам, или установить антенну своими руками, следуя простой инструкции. Самое главное, правильно подобрать этот незаменимый элемент для автомобиля, руководствуясь не только привлекательным внешним видом и дизайном, но принимая во внимание технические характеристики.

Перед тем как приобретать антенну, следует определиться, для каких целей нужно ее установить. Если задача стоит пользоваться в машине исключительно магнитолой, тогда рыночная или самодельная антенна будет идеальным вариантом.

Когда автомобилист предпочитает пользоваться ТВ, автомагнитолой, современными навигационными и коммуникационными системами, лучше установить комбинированную ТВ антенну. Между прочим, владея минимальными навыками и знаниями в радиоэлектронике, можно собственноручно собрать автомобильную антенну, которая будет обладать базовыми характеристика и ничуть не хуже ловить сигнал, чем покупное устройство.

Что касается усилителя, то его установка также не вызывает особых сложностей, помимо тех, о которых упоминается в паспорте производителя. Покупая усилитель, необходимо сначала обозначить параметры, которые будут выдаваться на выходе.

Следует помнить, что усилители предназначены для использования пассивных автомобильных антенн. Для активных типов антенн такое дополнение бессмысленно, поскольку не повлияет на результат.

Покупка качественной антенны – это только первый шаг к успеху. Огромную роль для приема сигнала имеет непосредственно установка автомобильной антенны согласно требованиям инструкции.

Как правило, производители автомобильных аксессуаров подробно описывают правила установки и подключения в прилагаемых к товару документах, а также дают четкие инструкции по монтажу.

Сегодня на рынке можно встретить большой ассортимент как наружных, так и внутренних автомобильных антенн. Ниже подробнее остановимся на особенностях установки каждого типа в отдельности. Стоит помнить, что самодельная антенна должна отвечать параметрам радиоэлектронного оборудования и четко принимать сигнал.

Внутрисалонные антенны

Внутрисалонные антенны отличаются продолжительным сроком эксплуатации. Они надежно защищены от негативных факторов внешней среды. Опытные водители, которые уже сталкивались с использованием наружных антенн, знают о различиях между этими устройствами. Зачастую наружные антенны подвергаются окислению и коррозии.

К недостаткам внутренних антенн стоит отнести невозможность на практике их демонтировать без риска повреждения приемных полос.

Внешние антенны

Самыми оптимальными для многих автомобилистов являются врезные антенны, которые помимо приемного прута со стороны внешнего воздействия защищаются кузовным корпусом.

Перечень требований к установке

Монтаж антенного кабеля

Автомобильная антенна подключается с помощью кабеля. При установке внутренних и внешних типов антенн необходимо применять в обязательном порядке экранированный кабель.

Кабель подбирают средней длины таким образом, чтобы его размера хватало до места крепления. Если длины окажется мало, лучше воспользоваться специальными удлиняющими кабелями.

Не рекомендуется скручивать или спаивать концы соединений, чтобы удлинить или, наоборот, сократить размер кабеля. Покупая готовый удлинитель, важно проверить, насколько качественные и прочные соединительные разъемы. От этого зависит прием будущего сигнала.

При прокладке кабеля от антенны до приемника важно соблюдать технику безопасности. Снаружи стараться оставлять, как можно меньше открытых участков. Что касается излишков проводов, их нельзя сворачивать или искривлять.

В случае если кабель проводится от магнитной антенны или антенны, оборудованной кронштейном, советуют заранее позаботиться о безопасности устройств и исключить вероятность поломки.

Что не стоит делать при эксплуатации авто с механической коробкой передач

Механические коробки передач считаются гораздо более надежными агрегатами по сравнению с автоматическими трансмиссиями. Но, как и любой механизм, механическая коробка может ломаться и требовать проведения сложного ремонта. Как необходимо эксплуатировать автомобиль, чтобы продлить срок службы механической коробки? К неисправности такой коробки могут привести следующие действия водителя:

Когда нужно менять тормозные диски?

Чаще всего тормозные диски служат дольше, чем тормозные колодки. В основном при среднестатистической езде, их нужно менять каждые 80 000 км. Но в зависимости от разных моментов диски могут прослужить несколько лет, но могут и прийти в непригодность и на 2-3 года.

Как грамотно выбрать автомобиль б\у. Нюансы надёжных вложений

Не секрет, что большая часть автомобилистов свою первую машину покупают в подержаном состоянии у частных лиц. Для того чтобы быть уверенным, что автомобиль не подведёт во время поездки и на его содержание не придётся сразу тратить большие суммы денег, выбирать машину надо серьёзно.

Суеверный ли вы водитель? Самые распространенные суеверия у водителей

Суеверия водителей

Многие водители относятся к своим автомобилям суеверно. Некоторые из таких суеверий вполне реалистичны, а другие воспринимаются в качестве нелепых. Ниже приведены самые распространенные суеверия у водителей.

Как лучше проезжать перекресток на «мигающий зеленый»

Одной из самых распространенных аварийных ситуаций на дороге является проезд транспортного средства на мигающий зеленый сигнал светофора. Правила разрешают проезжать перекресток в такой ситуации, однако безопасно ли это? Для того, чтобы ответить на этот сложный вопрос необходимо осознавать все нюансы, которые влечет за собой то или иное действие водителя.

Способы вскрытия гаража и методы защиты от взлома

Способы вскрытия гаражей

Автомобиль – дорогостоящее имущество, которое необходимо каким-то образом защищать. Одним из самых распространенных способов защиты автомобиля по праву считается гараж, которые ограждает транспорт от воздействий осадков, морозов и других погодных явлений. Но главная функция гаража – защита авто от угона и взлома. Мощные ворота гаража способны сдерживать натиск даже технически оснащенных злоумышленников. Казалось бы, этот тезис очевиден, но на деле все выглядит несколько иначе. Все чаще из различных источников можно узнать информацию о взломе гаражей, расположенных как отдельно, так и в гаражных кооперативах. Достаточно часто гаражи расположены в отдаленном месте и у взломщиков есть определенное время для выноса имущества из гаража.

Какие авто признаны самыми опасными, а какие самым безопасными в 2018 году

Лидеры и антилидеры по итогам краштестов 2018 года

Европейским комитетом по выполнению краш-тестов авто в порядке независимых исследований опубликован рейтинг-лист. В нем приводится информация о лучших по безопасному оснащению тройки автомобилей и таком же количестве авто, оказавшимися в роли «антилидера» по результатам тестирования в ушедшем году.

При выполнении краш-тестирования авто в порядке независимого исследования были произведены обстоятельные испытания двадцати трех моделей.

Жидкое стекло. Так что же это такое и «с чем его едят»?

Не зависимо от реальной стоимости, ухоженный и хорошо отполированный автомобиль всегда притягивает к себе внимание посторонних. Обычно полируют кузов автомобиля средствами, изготовленными на основе воска.

Источник

Как правильно усилить радиосигнал в автомагнитоле

Несмотря на совершенство технических решений, автомагнитолы при приеме радио или телевидения вдали от городов могут разочаровать своего владельца. Звук начинает замирать, насыщаться помехами, совсем пропадать. Антенный усилитель для автомагнитолы позволяет, в какой-то мере, устранить эту проблему. Его нужно правильно подключить. Устройство можно выбрать из многочисленных моделей на рынке или сделать своими руками.

Когда стоит купить усилитель

Усилитель радиосигнала для автомагнитолы понадобится в тех случаях, когда наблюдаются явные проявления неуверенного приема. Например:

Все эти признаки означают, что необходимо усилить радиосигнал в автомагнитоле путем подключения внешнего модуля. Сегодня на рынке представлено множество устройств, решающих такую задачу. FM усилитель для автомагнитолы классического типа может подключаться к любой модели. А некоторые — только к современным мультимедийным станциям, имеющим определенные характеристики разъема для использования внешней антенны.

Как выбрать модуль усиления

Первый критерий, по которому выбирается усилитель fm сигнала для автомагнитолы — тип его питания. Сегодня на рынке представлено две разновидности устройств.

Вне зависимости от технического решения, подключить усилитель антенны к автомагнитоле не составит труда. Однако главное купить устройство с правильными характеристиками. Критерии для выбора оптимальной модели выглядят следующим образом.

О выборе оптимального коэффициента усиления стоит рассказать подробнее. Он определяется не только желаемой дальностью приема. Дело в том, что максимальная мощность усилителя автомобильной магнитолы определяет конечный уровень сигнала на входе устройства. При этом есть технический предел его увеличения.

Если установленный модуль усиления антенны очень мощный, и авто находится в зоне уверенного приема, большом городе, магнитола просто перестанет принимать радио. Сработает система защиты. Устройство усиления, формируя чрезмерно сильный сигнал, выведет его значение за технический предел. В результате, чтобы защитить первичные контуры приема, грубо говоря, антенный вход будет блокирован.

Когда реальная картина использования автомобиля предусматривает как его передвижение в городе, так и выезд далеко за его пределы, рекомендуется устанавливать блокиратор усилителя. Это схема, которая его отключает при необходимости, делая байпас на основной кабельный канал антенны. Можно купить усилитель, который самостоятельно отключается при достижении некоторого предельного сигнала на выходе.

Можно ли сделать усилитель своими руками

Сделать усилитель своими руками можно по одной из базовых схем, которыми полон интернет. Однако если подгонять решение под собственные потребности, а также производить тонкую настройку совершенно не хочется, рекомендуется воспользоваться готовым к сборке набором. Сегодня можно купить так называемые мастер киты.

Популярна модель NK147 с достаточно малым коэффициентом усиления, для поездок на дачу или на загородный пикник. Есть мастер кит NK138. Это широкополосный усилитель, с высоким КУ, для универсального использования. Данное решение можно подключить к любой автомагнитоле.

Как подключить усилитель

Те, кто хоть раз устанавливал активную антенну дома или на даче, знает, что ее усилитель находится прямо возле приемного контура. Аналогично нужно подключать модули в автомобиле. Правила здесь просты.

В случае использования пассивной штыревой антенны нужно установить усилитель как можно ближе к ее выводам.

Монтировать усилитель рядом с автомагнитолой не рекомендуется. В автомобиле в целом и его бортовой сети в частности, есть очень много электромагнитных и радиопомех. Они возникают при работе двигателя, его пуске с резкими бросками напряжения. Установленный рядом с магнитолой, усилитель будет значительно увеличивать их уровень и, как следствие, фонить очень сильно.

Внешнее питание организуется несколькими способами.

Чтобы защитить усилитель во втором варианте коммутации, стоит сделать гальваническую развязку по кабелю питания. Такое решение не даст модели сгореть даже при близкой молнии и образуемым помехам. С подключением усилителя к автомагнитоле не возникает проблем. Достаточно всего лишь вытащить из антенного входа кабель и вставить туда соответствующий отвод внешнего.
