Как устранить мерцания камеры заднего хода в автомобиле
Рябит камера заднего вида
В больших городах водителям порой приходится проявлять чудеса мастерства, чтобы припарковать автомобиль в очень узкое место. И камера заднего вида в таких случаях просто необходима. Но что предпринять, если ваш помощник артачится, не желая выдавать чёткую ясную картинку, а мигает, рябит или работает с другими помехами?
Что вызывает мерцание камеры заднего вида?
Случается, что камера начинает работать с помехами только при включённом двигателе, а когда он заглушен, изображение становится чётким. Не стоит грешить на скачки напряжения и пытаться добавить ещё один стабилизатор.
Обычно в камеру уже вмонтирован преобразователь, способный поступающие 12В превратить в необходимые ей 3,3В. Обычно он находится в плате модуля или же установлен прямо на провод. В месте нахождения капсулы можно увидеть небольшое утолщение.
На самом деле причина помех при работающем моторе кроется в бортовой самодиагностике вашего авто. Таким образом срабатывает контроллер исправности ламп. С регулярной периодичностью подаются высокочастотные импульсы. А когда напряжение отсутствует, оценивается работоспособность лампочки. Подобная чехарда и приводит к морганию, мерцанию или появлению пятна на экране.
Чтобы устранить помехи, попробуйте подключить камеру к задним фарам с использованием диода. Кроме этого, между проводом, подающим питание к камере, и массой втисните конденсатор.
Если эти несложные манипуляции не приведут к улучшению ситуации, придётся подпитать гаджет от АКБ или подключить к прикуривателю.
Более сложные схемы рассматривать не имеет смысла, так как простому обывателю они не поддадутся. Если не удалось устранить помехи от камеры, придётся обращаться к специалистам-электронщикам.
Как устранить мигание камеры
Чтобы избавиться от ряби и других помех, следует разобраться, что вызвало подобные неполадки в работе устройства.
Причин этому может быть много:
Установив камеру заднего вида, не ждите, что она прослужит верой и правдой долгие годы. Если протянет до 3 лет, то это уже хороший показатель. Посудите сами: гаджет располагается в довольно проблемном месте, где на него негативно воздействуют атмосферные осадки, а также постоянно сыпется грязь из-под колёс.
Также легко повредить камеру, ударив. Но даже если вы очень аккуратно водите и никогда не попадали в аварии и не врезались бампером в сторонние предметы, камера может работать с помехами из-за неправильной установки.
Если прибор проработал более 3 лет, значит, настало время заменить его новым. Ведь в камере могли окислиться провода или выйти из строя микросхема.
Но если ещё вчера всё было нормально, а сегодня картинка мерцает, возможно, кто-то ударил авто сзади. Тогда без ремонтных работ не обойтись.
Вай-фай и Блютуз также способны создавать помехи на автомагнитоле. И необязательно беспроводная связь может быть ваша. Мерцать экран может и от проезжающих мимо автомобилей или стационарных устройств. В этом случае при выключении двигателя изображение не улучшится.
В результате воздействия дождей, туманов, снегопадов может нарушиться герметичность девайса, и внутри накопится конденсат. Тогда придётся разобрать агрегат, вытереть насухо и обработать силиконовым герметиком. Теперь экран должен перестать мерцать.
Ещё одной причиной мигания может стать сам монитор. Не исключено, что у него слабое разрешение, вот и проявляется зернистость, которая вам кажется помехами. В этом случае другого выхода нет, как заменить дисплей.
Тщательно осмотрите глазок видеокамеры. Возможно, он загрязнился или на поверхности появилась трещинка, отбрасывающая блики. Если это действительно так, возьмите шуруповёрт, поставьте мягкую войлочную насадку и отполируйте окуляр.
Внимательно проанализируйте все варианты возможных неполадок с камерой заднего вида. А определившись с причиной мерцания изображения, срочно приступайте к её устранению. Если же ваш случай особенный и не описан выше, тогда придётся обращаться за консультацией к опытному автоэлектрику.
Устранение мерцания и отказа камеры заднего вида
С прошлого года показания камеры заднего вида на мониторе авто начали мерцать в теплую и жаркую погоду. В этом году мерцания стали более частыми и в жару показания камеры стали вовсе пропадать. Прочитав форумы в части решения проблемы — одни меняли камеру, другие оптический провод и в результате позднее проблема возвращалась, наткнулся на информацию об установке усилителя D4S1EQ-S01A5-CB от Rosenberger.
Ссылка www.google.ru/url?sa=t&so…Vaw1F7knHRFvpNQQi_wN1g2qh. Каталожный номер для вольво 31471726, только цена нового немного кусается. На ебей наткнулся на бу усилитель, только для audi, vw и команды
, ссылка
m.ebay.com/itm/originale-…01151?txnId=1928768413011, который мною и был заказан. Сегодня получил посылку и соответственно установил. Ставил по инструкции
в разрыв существующего разъёма с левой стороны багажника.
Со стороны камеры разъём подошёл
, а со стороны блока в разъём не вставлялся — один паз на штекер смещен, решается срезанием помехи за пять секунд.
. В результате установки проблемы с мерцанием и исчезновением картинки прекратились, сегодня +29 и камера работает без сбоев
Помехи на камере заднего вида: что можно сделать самому?
Помехи на камере заднего вида автомобиля могут возникнуть по самым разным причинам. Иногда изображение, и вовсе, мерцает и отключается. Между тем, эта маленькая, но безумно удобная опция, здорово облегчает жизнь современному водителю. Особенно, не самому опытному в вопросах тесной парковки. К слову, иногда и гуру теряются, когда нужно «воткнуться» в пространство, где зеркала не дают достаточного обзора.
Устройства бывают самыми разными – штатными, от производителя, или сторонними, например, с Алиэкспресс. Способы и места установки на авто варьируются, благо, рынок сегодня чрезвычайно обширен. К сожалению, срок службы стандартной по качеству камеры заднего вида редко превышает 3 года. Вспомните, где она располагается – в месте, где чрезвычайно уязвима к воздействиям различных внешних факторов (дождь, влага, пыль) и механическим повреждениям (удары).
Проблему с герметичностью как-то можно решить, избежать ударов и аварий – тоже. А вот про неправильное подключение и питание, из-за которых, к слову, чаще всего на камере заднего вида и возникают полосы и помехи, многие забывают. Поэтому неудивительно, что водители время от времени сталкиваются с теми или иными проблемами. То изображение показывает вверх ногами, то картинка рябит, а то и вовсе мутное пятно на экране.
Почему возникают помехи при заведенном двигателе?
Один из самых распространенных вариантов проявления проблемы – камера заднего вида рябит при заведенном двигателе. В то время, как при заглушенном – изображение стабильно. Большая ошибка думать, что помехи возникают из-за скачков напряжения в бортовой сети и, как следствие, настраивать питание через дополнительные стабилизаторы.
Рябь камеры заднего вида с ними никак не связана. Дело в том, что большинство устройств штатно оборудованы стабилизатором, который преобразует 12В бортовой сети в необходимые гаджету 3,3В. Он выглядит, как небольшое утолщение (капсула) на проводе, или размещен на плате модуля.
Главная же причина помех при включении камеры заднего вида на заведенном двигателе – бортовая самодиагностика тачки, а именно, контроль исправности ламп. Как это происходит?
Что делать и как убрать такое мерцание? Гаджет можно подключить к фарам заднего хода не напрямую, а через диод. А между проводом питания камеры и массой внедрить конденсатор. Если этого недостаточно, питание прибора можно настроить отдельно — от аккумулятора или прикуривателя, через высокоомное реле, обмотку которого подключают к лампам заднего хода через тот же конденсатор и диод.
Есть и более сложные схемы подключения, разобраться в которых без обладания хотя бы минимальным запасом знаний в области авто-электроники трудно. Рекомендуем обратиться к мастерам своего дела, которые в два счета разберутся, почему у вас мерцает камера заднего вида и осуществят корректное подключение (равно, как и питание).
Другие причины и пути решения
Если вы не знаете, что делать, если камера заднего вида рябит, мелькает или мерцает, при этом, уверены, что подключение выполнено правильно (еще вчера картинка была стабильной), стоит искать другие причины.
Итак, мы разобрали, почему возникают помехи при включении камеры заднего вида на заведенном двигателе авто, а также, почему еще картинка рябит и мерцает. Чтобы определить свою ситуацию, методично исключите все приведенные варианты, выход обязательно будет обнаружен.
В крайнем случае, причину, почему камера заднего вида показывает с помехами, поможет определить профессиональный автоэлектрик. Пусть этот вариант станет вашим крайним решением! Удачи в поисках!
Камера заднего вида рябит. РЕШЕНО! Путаница с папками магнитолы
И снова здрасте. Решил поставить камеру заднего вида, всё круто установил. При включёнии габарит или при нажатии тормоза идёт рябь, скидывал минус с фары, не помогло, какие есть варианты?
Ещё такой вопрос, завожу машину включаю магнитолу, етть две папки с музыкой 1 и 2.выбираю папку 1, играет все норм, глушу машину, вытаскиваю ключ, вставляю обратно, завожу машину, и песни начинают воспроизводится из папки 1 и 2 вместе. Что надо сделать что бы музыка играла так же из папки 1 вот магнитола
4 241,08 руб. 47%СКИДКА | Android 8,1 2 Din Автомобильный Радио Мультимедийный видео плеер Универсальный Авто Стерео gps карта для Volkswagen Nissan hyundai Kia toyata CR-V
s.click.aliexpress.com/e/bw5rJXMe
PS 24.04.2019 Разобрал всё, собрал всё по новой, уронил головку на 8 в крышку багажника… Весело было доставать её). Причина оказалось в диоде КАРЛ, в диоде, который стоял в подсветке номера… Поставил керамические лампочки, лежали в запасе, всё прошло, помехи ушли. Но если включить габариты и противотуманные фары без ближнего (там кстати тоже диоды, у меня везде они)) то появляются небольшие помехи, терпимо, не как старый телевизор, а на ближнем всё хорошо. Видимо напряжение сильное или что то подобное, кстати минус не стал питать от фары, вообще убрал его.
Кстати раньше при включении заднего хода (камеры) музыка продолжала играть, сегодня обнаружил что сбивается время и дата, отключил камеру, проблема не ушла, заменил пред в магнитоле и вытащил разъем питания на пару минут, подключил обратно. Время снова выставляется автоматически через полторы минуты ( например включил магнитолу время 8:00 через две минуты показывает уже настоящее время, видимо особенность магнитолы)
Помехи на камере заднего вида
Парни кто что скажет? Поставил led Лампы на фонари заднего хода доволен как слон)) но вот появились помехи на экранеизображения сканеры заднего хода. Но я их победил установкой через простое реле и отдельный +
Комментарии 39
Просто лампы управляются шимом, для того что бы не было помех надо подключать через реле.
кондер можно попробовать кинуть
Какие светодиоды? Понижайки стоят в светодиодах? И как камера подключена?
Плюс на камеру идёт от фонаря заднего хода. Если даю отдельно чистый плюс всё ок
Можно заморочится но не стоит того. Поставь обратно лампы накаливания.
Спасибо но нет! Подключил уже через реле — и просто балдею! Всё супер
Это не помехи, а частота камеры не совпадает с частотой питания. Т.е камера 50Hz, питание 60Hz. Вот и рябит.
Вытащи светодиоды и проверь. Если пропадут полоски дело значит в них. Или ставь другие или кидай питание на камеру отдельно. Может частота преобразователя питания на светодиоды совпадать с камерой. Если с лампами напряжно, то можно конденсатором на питание рядом с камерой попробовать. Микрофарад на 1000 и 35 вольт попробовать. Если полос станет меньше, добавлять ёмкости ещё.
Без светодиодов с простыми лампами всё ок, значит помехи от них. А если кидаю чистый плюс тогда искажение пропадает
Вот и ответ. Или менять светодиоды или кидать плюс отдельно
я на своей Volvo победил эти полоски элементарно))) установив паралельно питанию камеры элекролитический конденсатор и будет вам счастье…
Феритовий фильтр мне не помог. Бросил чистый плюс всё ок(ставлю через релюху) всем спасибо друзья!
Фильтр ферритовый на провод и должно шумы убрать

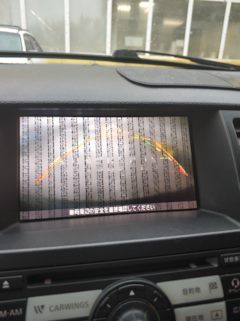

кто подскажет как это победить?
бывает при чем нормально работает камера. И при езде без камеры вперед сверху еле видно черные полоски. примерно 1см.
если вглядется то сквозь рябь видать надпись ниссан(такая надпись при запуске на темном фоне)
Я бы, чисто для проверки самой камеры, подключил бы её от зарядного устройства или ещё чего-то, что выдаст стабильные 12-14 вольт, без всяких прыжков, которые выдаёт электроника автомобиля и сравнил результат, дабы выяснить хана ли самой камере или нужно добавлять стабилизатор в цепь, для ровного уровня питания камеры
еще момент, что это всё штатное. монитор и камера. работала 1й год идеально.
может в питании проблема или мониторе?
Я ж и написал, начни с малого, зарядником на камеру и какой будет результат на мониторе, после этого плясать дальше либо найти знакомых маздаводов в городе и махнуться камерами для проверки, перейдёт проблема на другую машину — п**** камере, останется на твоей машине — либо дело в проводке от камеры до монитора либо что-то в самом мониторе
