Автозвук. Часть 2. Установка акустики в задние двери

Продолжу потихоньку доработку автозвука в Реечку.
Сегодня была произведена установка автоакустики в задние двери, с чем я и имею желание поделиться со всеми, ибо снова есть тонкости и нюансы.

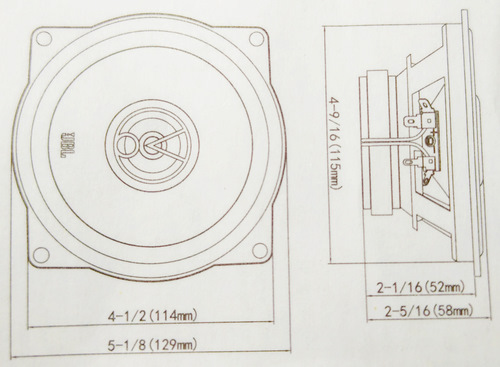

После очередного рыночного анализа были выбраны 13 см-овые двухполосные акустические системы JBL Stage2 524, почему они – а потому что в наши времена особого выбора-то и нет, сплошной китай кругом, а хочется таки слушать звук, да и предложенная цена развеяла сомнения (=1300 р.)! Скажу честно сразу — это далеко не Stage3 двухкомпонентный, но в принципе, звук мне понравился, хотя в основном средние частоты, но таки это задняя подзвучка и большего от него и не требуется. Верхи — на сцене — в передних стойках, ну а низкие частоты — они надеюсь будут в багажнике, скоро.

Инсталляция. Все по тому же принципу – изготавливаем фанерные проставки, крепим к металлу на пенорезиноизоляцию.

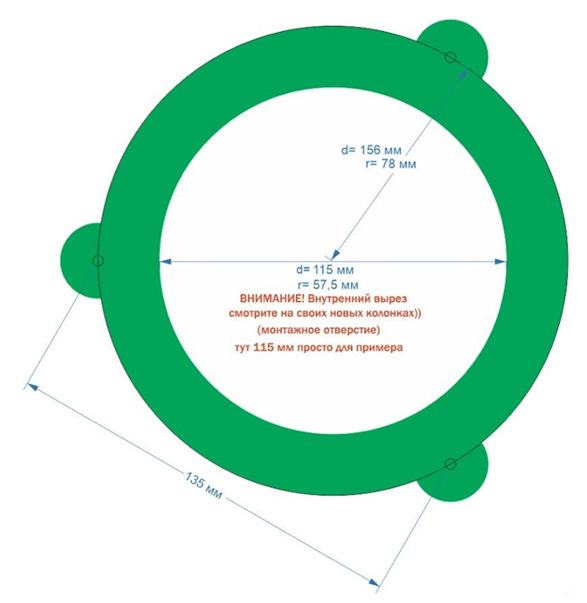

Правильные размеры проставок:

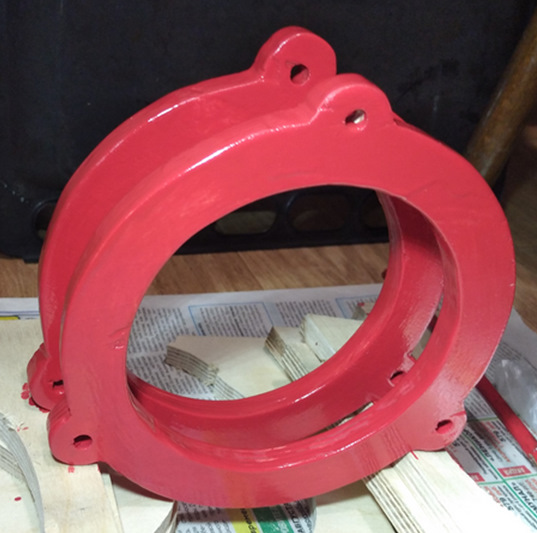

И готовые проставки из 12-и мм фанеры с последующим применением водозащиты в виде покраски.

Штатные реношные клеммы срезаю, гарантию на несуществующее аудио от ВАЗа мне не надо, провода на клеммы паяю. Как собирать-разбирать двери – в интернетах полно фотоотчетов, прилагать не буду, только фото инсталляции и несколько нюансов:
— как определить где плюс, где минус на динамик не снимая магнитолы, есть мнение, что штатные разъемы имеют номера контактов, очень мелко и практически не видно, 1 — плюс, 2 — минус, или наоборот, мультиком померить была не судьба, а потому пошел самым трудным путем — припаял как рука взяла, собрал, включил, послушал, перепаял, поменяв местами провода и послушал еще раз, так и была установлена правильная полярность!))) Серый провод — плюс, розовый — минус. Кстати, в левой и в правой дверях провода одинакового цвета, что странно. Но с этим я разберусь в следующей серии, когда магнитолу сниму (сегодня не было под рукой ключа для снятия магнитолки), надо будет устроить прозвонку заводской проводки, а то мысли какие-то возникают…
Еще нюанс, для снятия обшивки двери — надо снять ручку стеклоподъемника, в принципе легко, когда знаешь что и как. Отжав основание ручки от обшивки двери — отдельная пластиковая деталь — становится видна и доступна стопорная пружина, которую надо поддеть шилом либо отверточкой и просто вытянуть, запомнив, в каком положении ручка и как одета пружинка.
Следующий нюанс — установка ручки обратно после сборки — надо эту пружинку установить на пластиковый шток ручки, симметрично, вставив боковины пружинки в цилиндр ручки и потом все это защелкнуть — просто вставив — на шток стеклоподьемника, оно защелкнется, металлический шток заострен на конце!

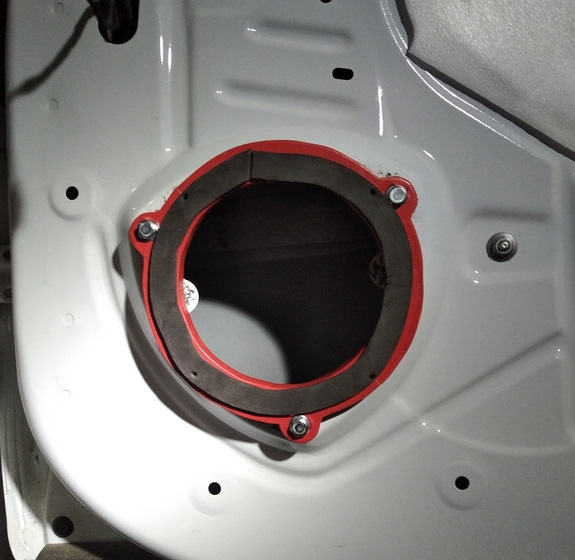

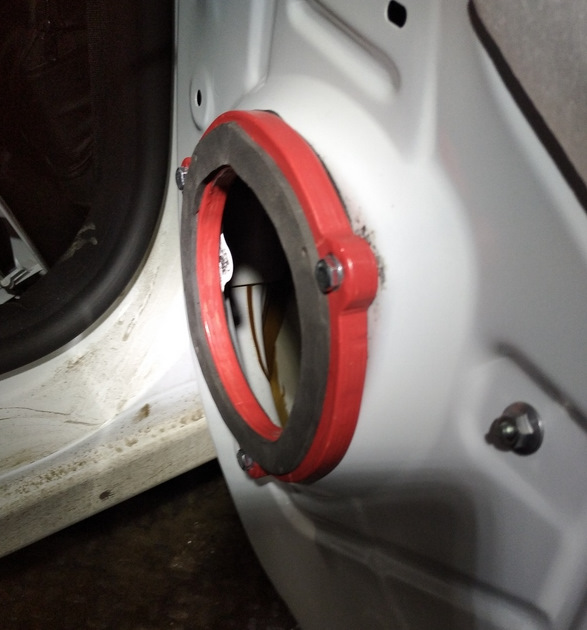

Вернемся к установке. Разъем отрезаю, провода просовываю внутрь двери. Закрепляю проставки к металлу в штатные отверстия винтами М6 с самоконтрящимися гайками и шайбами.

Припаиваю провода к контактам динамика, надеваю термоусадочку и прикручиваю динамики к проставкам.

Сажусь вперед, включаю магнитолку, проверка Fader/Balans, все работает как надо!
Далее собираем двери, собираем инструмент и мусор за собой…)))
Ну и это еще не все. На очереди установка самосборнокомпонентного усилителя и низкочастного динамика в корпусе с фазоинвертом, что гораздо более увлекательнее и интереснее штатной установки простых динамиков, ибо… все в следующей части!
ЗЫ.

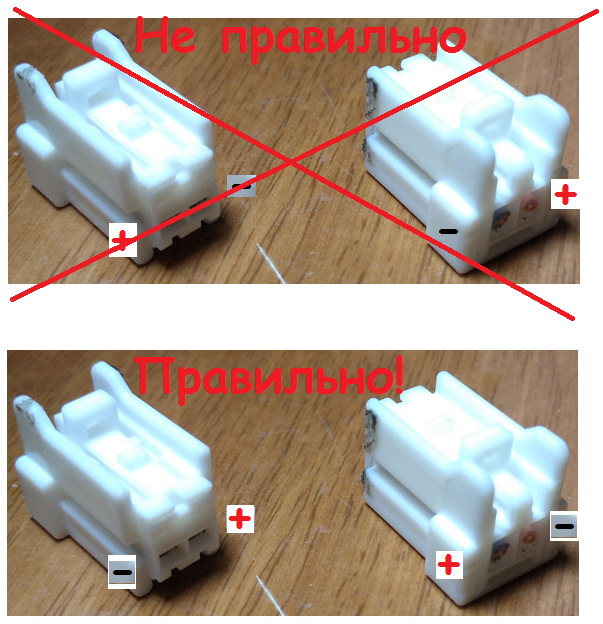

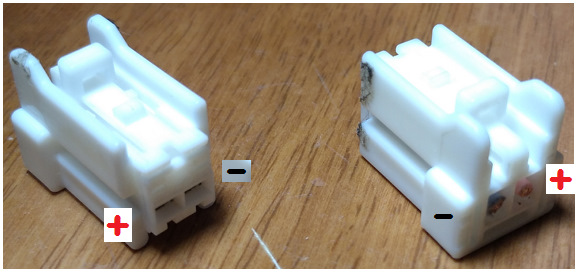

Интернеты показывают полярность на штатных разъемах динамиков вот так:

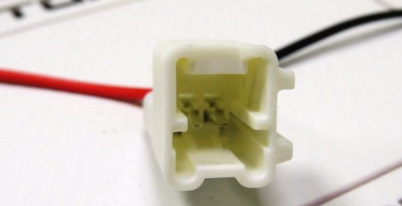

Однако на фото переходника провода вставлены наоборот:

Я, при подключении, на слух, определил наоборот. В чем сила, брат?!(с)

В общем, надо снимать магнитолу и перепроверять… допускаю, что на заводе полярность была попутана.

Источник

Какие колонки поставить в задние двери

Пассажирское сиденье в салоне автомобиля является зоной комфорта, поэтому воспроизведению звука уделяется повышенное внимание. Какие динамики лучше поставить в задние двери, определяется требованиями владельца. Для нормального звуковоспроизведения подойдут коаксиальные акустически системы, но при повышенных требованиях к качеству нужно устанавливать компонентную акустику, состоящую из двух или более отдельных излучателей.

Динамики в задние двери

Удачным решением будет применение в качестве тыловых головок коаксиальной акустической системы Пионер. Они отличаются надёжностью и хорошим качеством. Для них можно заказать пластиковые крепёжные кронштейны, поэтому установка динамиков будет несложной даже для неопытного автолюбителя. Некоторые пользователи отмечают слабый уровень басов. В этом случае имеет смысл установить компонентную акустику из низкочастотного динамика и твиттера. Низкочастотные динамики в задние двери нужно выбирать по габаритам с таким условием, чтобы их установка потребовала минимального количества переделок в салоне. Одной из конфигураций размещения динамиков является отказ от высокочастотной головки и установка только мощного низкочастотного динамика.

Какие колонки ставить в задние двери

Автолюбители часто устанавливают компонентную акустическую систему DLSR6A. Она состоит из высокочастотного твиттера и широкополосного динамика. Акустика обеспечивает полосу частот от 35 до 20 000 Гц при номинальной выходной мощности 80 Вт. В комплект поставки входит ВЧ-НЧ фильтр (кроссовер) с частотой разделения 3 кГц. Основной громкоговоритель обеспечивает сочный и насыщенный бас. Это определяется высоким качеством диффузора, который выполнен из целлюлозы, армированной углеродным волокном, а подвес сделан из бутадиенового каучука. Недостатком этой акустики является большая глубина установки, что затрудняет установку колонок в задние двери.

Тогда, для установки громкоговорителей, нужно сделать подиумы, которые позволяют установить акустические излучатели любых размеров.

Надо ли ставить колонки в задние двери

По поводу установки тыловых громкоговорителей существуют противоположные мнения. Считается, что звук в задней части салона негативно действует на водителя, а громкоговорители не могут обеспечить хорошего звучания музыки. Это связано с тем, что хорошие низкие частоты могут дать только мощные динамики большого диаметра. Какие динамики установить в задние двери автомобиля зависит от выходной мощности усилителя низкой частоты. Автомобильные двери выполнены из тонкого металла и при большой мощности будут резонировать, искажая звук. Другие автолюбители утверждают, что звук становится более насыщенным, глубоким и хорошего звучания можно добиться, используя громкоговорители 6-8 дюймов.

Примером мощного звука является акустика Harmony Audio HA-C65 Scion xb колонки в задние двери. Широкополосный громкоговоритель обеспечивает качественное воспроизведение звука с мощностью 300 Вт. Диаметр динамика 6,5 дюймов, что позволяет монтировать его в штатные посадочные места.

Акустический отражатель сделан из углеродного волокна, что обеспечивает его высокую надёжность. Твиттер установлен на поворотном шарнире. Это обеспечивает точное направление звуковой волны.

Какие динамики установить в задние двери автомобиля

Одним из вариантов конфигурации автомобильной акустической системы является отказ от тылового звукового канала в задних дверях и установка там сабвуфера. Басовый громкоговоритель должен размещаться в нижней части дверного пространства. Он устанавливается на специальный подиум, который позволит направить звук вверх под небольшим углом. В противном случае вся звуковая волна будет уходить под ноги пассажиров. Если сабвуфер в багажном отделении может состоять из одного динамика, то дверная система должна включать в себя две симметричные головки.

Размер двери заметно ограничивает выбор мощных низкочастотных динамиков, так как большинство из них имеют очень большие габариты. Габариты полости не позволяют использовать качественные излучатели 12 дюймов, поэтому в дверь инсталлируются только акустические низкочастотные излучатели от 6 до 8 дюймов. Сложным моментом при установке дверного сабвуфера является прокладка кабелей. Основные ошибки выглядят следующим образом:

Басовые колонки в задние двери

Колонки в задние двери для басов должны комплектоваться хорошими низкочастотными динамиками. Самый удобный для установки размер это 13, 16 или 20 см. Важным элементом динамика мид бас является диффузор. В зависимости от материала и конструкции он может быть средне- или низкочастотным. Пользователи отмечают высокое качество низкочастотного динамика Ural AS-W 165MB. Он имеет диаметр 6,5 дюймов и обеспечивает полосу частот от 35 до 7 000 Гц. Отмечается его отличная отдача на самых низких частотах.

Источник

Как выбрать акустику в автомобиль.Инструкция для новичков.

Как выбрать акустику в автомобиль
В этой статье я попробую простым языком объяснить как простому покупателю правильно выбрать акустику в автомобиль и не ошибиться при выборе. Сразу скажу, что выбор акустики в автомобиль — дело очень сложное и зачастую даже профессионалы не с первого раза находят правильный вариант, удовлетворяющий запросы заказчика по звучанию, поэтому в этой статье речь пойдет и системах среднего класса и пользователей, которые не требуют, чтобы было слышно седьмую скрипку в оркестре в результате полученной после инсталляции системе.
Также, исходя из больше чем 10-ти летного опыта работы с Автозвуком, хочу сказать что купить дорогие компоненты акустических систем и думать что это будет гаранировать хороший и качественный звук в результате не стоит. Бывает, что даже топовые акустические системы установленные по всем правилам в результате не звучат. Автомобиль — очень сложная среда для создания правильного звука. Вот некоторые основные проблемы препятствующие получению хорошего звука в авто:
• Слушатель в автомобиле находится не по центру от динамиков. В результате звук от одних динамиков приходит к нашей голове раньше, от других позже. В серьезных системах это компенсируется процессором с временной коррекцией, который продается как отдельно, так и бывает встроенным в автомагнитолу.
• В идеале высокочастотные и среднечастотные динамики должны быть направлены на нас спереди, чтобы формировать правильную звуковую сцену. В реалии это можно достигнуть только изготовлением дорогих подиумов на стойки или на торпедо, что не каждому по карману.
• Вечная погоня за фронтальным басом. Любая система зазвучит абсолютно по другом, если нижний бас будет идти не с сабвуфера, установленного в багажнике, а с фронта. К сожалению в автомобиле установить сабвуфер вперед практически не возможно, не внося кардинальные изменения в салон.
• Наличие огромного количества шумов, скрипов, сторонних звуков. Лечится шумо-вибро изоляцией.
Одной из самых основных позиций при выборе акустики в автомобиль стоит считать то, что результат звучания акустики больше зависит от того, как она установлена, а не от того, за какие деньги она куплена. Например динамики за 6000 рублей, установленные в штатные места в двери будут играть хуже, чем динамики за 3000 рублей, установленные в ту же дверь на деревянные кольца с шумоизоляцией, что в результате будет по бюджету дешевле. Проверено и не раз.
Очень важно так же сказать о основных способах установки акустики в автомобиль.
Акустика в штатные места в торпедо. Как правило в такое место ставятся не большие динамики, крепятся на пластик, часто играют не на закрытый объем, на качественный звук с них рассчитывать не приходится. При такой инсталляции рекомендую выбирать акустику недорогую, но фирменную, чтобы служила долго. Например:

Акустика в двери, в штатные места. Тут можно хорошо развенуться и сделать хороший, качественный звук. Очень рекомендую ставить акустику размера 16.5 см. Даже если штатные места 13 см., в подавляющем большинстве случаев можно доработать штатное место и установить 16 динамики. Также, рекомендую ставить акустику 2-х компонентную, т.е. с выносной пищалкой, т.к. пищалка от коаксиальной акустики будет играть Вам в ноги и нормальной звуковой сцены Вы не получите. В целом дверь автомобиля в своем первоначальном состоянии все равно что консервная банка для акустики. Чтобы сделать из нее достойное акустическое оформление для звука ее надо обязательно шумо и вибро изоляровать. Динамик рекомендую крепить не к металлу двери, а на деревянные кольца. Примеры удачных вариантов компонентной акустики (с выносной пищалкой):

И примеры коаксиальной акустики (с встроенной пищалкой) для тыла:

Morel Maximo Coax 6

Акустика в заднюю полку. На тыл как правило ставятся овалы, изготавливается полка для установки, любо усиливается штатная. Примеры достойных вариантов для такой установки:

Источник

Акустика в задние двери

Тоже летом буду заморачиваться на задние динамики…Но меня больше беспокоит не какие, а проводка лежит уже или нет? И где её найти? Особенно в торпеде, потому, что там на вход только 4 передних динамика. А откуда взять задние? Ну это в том случае, что проводка лежит.

Я разбирал двери у меня проводки нет!

хреново…желание пропало колонки на зад ставить(. как представлю эти заморочки с проводами…

там ничего сложного, час времени на все про все уйдет

Ну, если так, то это ладно еще…)

Я поставил Herz 16 см двухкомпонентные, нормально встали. Проводов нет. Как поменяю голову выложу фотки. Цена динамиков 3400, работа 600 рублей стоила.

Размеры динамиков выложите плз — тоже хочу поставить

Если еще не приобрел колонки тебе нужны двух компонентные с отдельными пищалками, и обязательно купи подставки под колонки, толщина 2-3см, тогда звук будет отличный, я себе тож поставил, правда еще и шумил двери)))

Спасибо поставил герцы и зашумил

Если еще не приобрел колонки тебе нужны двух компонентные с отдельными пищалками, и обязательно купи подставки под колонки, толщина 2-3см, тогда звук будет отличный, я себе тож поставил, правда еще и шумил двери)))

у меня морел 4омные, двух компонентные, на 510-ой рсд блаупункт.

колотит так, что саба не нужно)!

Размеры динамиков выложите плз — тоже хочу поставить

стало круче правда?)

поставил голову alpine и 4 динамика focal штатную 210 сжег в костре(позор немцам за такое ГУ).

210ю немцы не делали!)

Не видел в глаза) скорее всего 320 тоже)))

Ну до специалиста мне далеко))) так на уровне любителя! У тебя заводская акустика в 4х дверях и штатное ГУ?

Нет только штатная голова 320 и передних дверях динамики в стойках пищалки с переди, вот и все.

Тоесть ты вообще не хочешь тратиться, правельно понимаю? Зашумь двери это в районе 1000рублей, если сам будешь делать, разница будет сразу по звуку!

Да именно шумить 4 двери(сам буду) и бюджет 6 — 8 тысяч на заднюю акустику

Смотри можно колонки подключить через усилитель, вывести линейный выход из магнитолы, ну и двери шумить, в любом случае, так как звук 50%, уходит на улицу!

Ну на 3 будет играть?

Для хорошего звука нужно ставить колонки в задние двери! И их шумить! Чтобы создать объем, что бы нагрузить по максимуму колонки, нужен усилитель! Будет лучше чем на троечку)))

Ок а из произврдителей что по рекомендуешь?

С вопросом ты припоздал)))

Штатная голова 320 с четырьмя выходами по 20 ватт нормально потянет четыре херца 16 четырех омных?
Усилок корячить не надо? Кто ставил?

Cамый простой и возможно разумный вариант.

Источник

Важно знать

Автомобильная акустика.
Как подобрать автоакустику?

Прежде чем отправляться в магазин за акустической системой, решите для себя, где установить динамики в автомобиле лучше. Если в «штатных» местах, выясните, под колонки какого размера они предназначены. К примеру, во многих отечественных автомобилях без дополнительных затрат времени и средств можно поставить лишь самые маленькие, диаметром 10 — 13 см. Если приглянувшиеся вам динамики не подходят по размеру, значит, устанавливать их придется на «подиум».

Также заранее постарайтесь решить, какую акустику покупать, коаксильную или компонентную. Получить хороший звук из коаксильной акустической системы (в которой динамики всех частот собраны в одной «корзине») практически невозможно. Поэтому лучше остановить свой выбор на компонентных акустических системах: с раздельными НЧ-СЧ (низко-и среднечастотным) динамиком «мидбас» и ВЧ (высокочастотным) динамиком (он же твитер или «пищалка»). Если вы любите глубокий звук, то при выборе «мидбаса» не экономьте и не покупайте 4 — 5-дюймовые (10 — 13 см) динамики. Лучше возьмите модели в 16 — 17 (6 — 6,5 дюйма) сантиметров по диагонали. В отличие от маленьких колонок в них отчетливо будут слышны и низкие частоты (басы).

Самую полную информацию о акустике можно получить из инструкции. Только нужно знать, на что обращать внимание. На качество звука влияют три основных параметра, которые обязательно должны быть отражены в инструкции.

1. Чувствительность (sensivity). Чем выше чувствительность, тем лучше динамики будут играть без усилителя. Колонки с чувствительностью 84 — 86 без дополнительного усиления сигнала будут играть еле слышно.

2. Резонансная частота (Fs). Чем она ниже, тем более глубокие басы сможет выдать динамик. Оптимальный показатель для крепкого «мидбаса» 60 — 75 Fs.

3. Общая добротность (Qts). Для динамиков, которые будут устанавливаться в двери, она должна быть как можно выше. Если QTS 0,4 — 0,6, звучать музыка будет плохо. Такие колонки требуют выделенного пространства (закрытого ящика в 5 — 12 литров).

Чистота звука зависит не только от динамиков и ресивера, но и от добросовестности мастера, выполняющего монтаж акустики. Чем крепче будет установлен «мидбас», тем лучше. Лишние вибрации ему ни к чему! Если динамики устанавливаются в двери, не пожалейте денег на их шумо- и виброизоляцию. Тогда и двери на высокой громкости дребезжать не будут, и басы будут звучать намного лучше.

Если вы все же решились установить динамики назад, помните, что между ними и сабвуфером (если вы его ставите) должно быть достаточно свободного пространства. Лучший выход в таком случае: динамики — в задних дверях, сабвуфер — в багажнике. По возможности «запитайте» ресивер и усилитель напрямую от аккумулятора, чтобы избежать помех, хрипов и искажений звука при работающем двигателе. А вот провода, которые идут от «головы» к динамикам, вопреки бытующему мнению особого влияния на качество звука не оказывают. Заметить разницу в звучании сможет только настоящий меломан и лишь в том случае, если установленная в автомобиле аудиоаппаратура очень высокого качества. Поэтому смысла заменять входящие в комплект «штатные» провода специальными «позолоченными» нет. Особый набор проводов требуется лишь при оснащении автомобильной аудиосистемы усилителем. Но и в этом случае покупать очень дорогие «жилы» не стоит.

Устанавливать среднечастотные и высокочастотные динамики желательно в передней части салона. Так называемых тыльных колонок в автомобиле быть не должно. Ставить акустику назад — все равно что слушать оркестр, повернувшись спиной к сцене! Для правильного звука в автомобиле достаточно хороших фронтовых динамиков и «пищалок» в передних стойках кузова. Подключать их желательно как можно ближе к «мидбасу». Однако зачастую это очень сложно и требует глобальной переделки обшивки салона. Поэтому ставьте «высокочастотники» неподалеку от зеркал, в нижней части передней стойки кузова. Направление ВЧ динамика (в салон или на лобовое стекло) определяется на слух при предварительном подключении. Если «штатные» места вашего автомобиля не позволяют установить 6-дюймовый динамик, то можно купить готовый «подиум» (как правило, имеются в продаже для а/м «ВАЗ»), установить динамик на переходное фанерное кольцо или заказать подиум в специализированной студии. Единственная акустика, которая может размещаться сзади, — сабвуфер. Направление низкочастотного звука в отличие от более высокого не улавливается ухом, и подобное расположение сабвуфера не скажется на качестве звука.

Здесь всё зависит от того что в итоге хочется получить. если бюджет системы совсем мал то ставим 4 коаксиальных динамика (вперед 2 и назад 2). коаксиальные динамики — динамики у которых среднечастотные динамики стоят вместе с твиттером (пищалкой, или высокочастотным динамиком), т.е они раздельны но на одном корпусе. такие динамики очень хороши тем что они достаточно дёшевы, дают более живой звук чем просто среднечастотник и конечно они удобны в монтаже. но огромных их минусом является то что весь звук идёт оттуда, где они стоят, а где чаще всего стоят передние динамики, да именно в дверях, причём в нижней их части, поэтому весь звук (звуковая сцена оказывается под ногами). Этот вариант подойдёт для нетребовательных людей (пиликает и ладно). Второй вариант берём и ставим назад коаксиалы, а вперёд разнесёнку (т.е.пищалки отдельно на стойки передних дверей), среднечастоники отдельно. установка такого плана динамиков поднимет звук с пола на уровень вашей головы.

Что касается баса, то ничего особенного ждать не приходится. могу посоветовать только одно, не гонитесь за большой мощностью динамиков, магнитола просто не сможет их раскачать. и не надо никому говорить что магнитола мощная, а хрипит потому что динамики слабоваты…

Выбор динамиков для установки с усилителем конечно личное дело каждого, но на мой взгляд впереди должна стоять разнесёнка 2-х а лучше конечно 3-х полосная (чем больше полос в системе тем лучше качество звука, при грамотной настройке.) пищалки должны стоять на стойках передних дверей, а сч\нч динамики в дверях. правильная установка сч\нч динамиков это целая отдельная статья. скажу только что из дверей нужно максимально возможно сделать своего рода «ящик», т.е. объём без дырок и щелей.

Что же касается наличием и надобностью задних динамиков то тут поспорю при установке задних динамиков нужно хорошо понимать их роль в системе. если система без сабвуфера тогда роль задних динамиков это наполнение объёма авто основой, т.е. басом. Конечно ничто не заменит сабвуфер, но всё таки за неимением лучшего. при такой схеме динамик должен быть под усилитель, иметь хороший, но не слишком большой запас по мощности, и иметь максимально большой размер, который только вы сможете врезать в заднюю полку.

А если система с сабвуфером, тогда роль задних динамиков сводится к подзвучке, т.е. они должны быть небольшими (10-13 см) и чаще всего коаксиальными. Их роль только перенести часть звука назад и создать ощущение объёма. Выбор усилителя сводится к мощности, количеству каналов (сколько колонок можно подсоединить), дизайну и индивидуальным предпочтениям. На усилителе как и на магнитоле должны быть ФНЧ ФВЧ, и если это особый вид усилителя под саб (моноблок) наличие ФИНЧ (фильтр инфранизких частот).
