Какие предохранительные устройства используются в машинах для нарезания хлеба

Устройство и принцип работы хлеборезательной машины МРХ-200

Привод машины состоит из электродвигателя, клиноременной и цепной передачи. Он обеспечивает планетарное движение ножа и подачу хлеба в зону его вращения. Для ручного управления ножом машина снабжена специальной рукояткой, установленной на левой стороне корпуса.

Механизм подачи состоит из ходового вала и каретки с игольчатыми захватами для хлеба. Во время работы машины ходовой вал при помощи шатуна и муфты вращается только в одном направлении, обеспечивая подачу каретки с хлебом влево, в зону вращения ножа.

На машине установлено точильное приспособление, которое служит для заточки ножевого диска и состоит из двух карборундовых точильных дисков.

Точильное приспособление размещено в верхней наружной части хлеборезательной машины. Там же расположены две кнопки, соединенные с двумя скребками, которые помещены внутри корпуса машины, при нажатии на кнопки скребки прижимаются с двух сторон к ножевому диску и очищают его от налипшего хлеба.

При остановке машины автоматически включается тормозное устройство, которое гасит инерционный момент дискового ножа после выключения машины.

Установленная электроблокировка отключает машину после окончания нарезки хлеба и открытой защитной решетки и в случае, если приемный лоток находится не в правом крайнем положении. Для включения и остановки машины установлен кнопочный выключатель с кнопками «Пуск» и «Стоп».

Принцип действия машины

При включении машины вращение от электродвигателя через клиноременную и цепную передачу передается главному валу, а от него ходовому валу и дисковому ножу. При нарезке хлеба ножевой диск совершает планетарное движение. Ходовой вал передает прерывисто-поступательное движение каретке, в которой при помощи игольчатого захвата хлеб подается к ножу. Таким образом, хлеб подается к ножу в тот момент, когда он находится в верхнем положении. Во время резания хлеб неподвижен. Нарезанные кусочки собираются в разгрузочном лотке и потом поступают в подготовленную тару.

Хлеборезательная машина ХРМ-300М отличается от машины МРХ-200 тем, что она не имеет защитной решетки и предохранительного устройства на загрузочном и разгрузочном лотке.

Конструкция машины обеспечивает безопасную работу обслуживающего персонала.

Правила эксплуатации

Хлеборезательную машину устанавливают на рабочем столе без дополнительного крепления и подключают к электросети при помощи штепсельного разъема. Перед началом работы машину осматривают, проверяют ее состояние и растормаживают вал двигателя поворотом рукоятки тормоза против часовой стрелки до упора. Затем проверяют машину на холостом ходу и устанавливают толщину нарезки хлеба. Для чего ослабляют фасонную гайку и поворачивают диск с делениями до нужного размера нареза хлеба. После этого затягивают фасонную гайку. Как правило, для хлеба используют толщину нарезки 15-16 мм. Затем, открыв защитную решетку и отведя каретку в правое положение, закрепляют на ней хлеб, опускают защитную решетку, нажимают на кнопку «Пуск». После включения машины происходит нарезка хлеба и как только каретка с хлебом займет крайнее левое положение, ограничитель хода каретки нажмет на кнопку «Стоп», двигатель машины отключится, и одновременно включится электротормоз. После остановки машины поднимают ограждающую решетку, передвигают каретку вправо по лотку, закладывают хлеб, закрывают решетку и продолжают нарезку хлеба. В процессе работы на машине необходимо соблюдать технику безопасности, не проталкивать хлеб рукой в окно и не ускорять разгрузку хлеба, т. к. можно травмировать руки обслуживающего персонала.

Затем освобождают от корпуса машины рукоятку ручного управления ножом, вращая ее по стрелке указанной на корпусе машины, производим заточку дискового ножа. Для периодической зачистки ножа от хлеба нужно при вращении рукояткой дискового ножа нажать на две кнопки скребков. Скребки, прижимаясь с двух сторон к вращающемуся ножевому диску, будут зачищать его от налипшего хлеба.

После окончания работы на машине, ее выключают и отключают от электросети. Потом очищают от хлебных крошек специальным приспособлением и протирают сухой тканью.

Хлеборезательная машина МРХ-200

Источник

МАШИНЫ ДЛЯ НАРЕЗАНИЯ ХЛЕБА

Глава 7

ОБОРУДОВАНИЕ ДЛЯ НАРЕЗАНИЯ ХЛЕБА И ГАСТРОНОМИЧЕСКИХ ПРОДУКТОВ

МАШИНЫ ДЛЯ НАРЕЗАНИЯ ХЛЕБА

Хлеборезательные машины предназначены для нарезания хле­ба ломтиками заданной толщины. В настоящее время на предпри­ятиях общественного питания применяются машины для нареза­ния хлеба МРХ-200 и ХРМ-300М.

Привод машины состоит из электродвигателя, клиноременной и цепной передач. Он обеспечивает планетарное движение ножа и подачу хлеба в зону его вращения. Для ручного управления но­жом машина снабжена специальной рукояткой, установленной на левой стороне корпуса.

Механизм подачи состоит из ходового вала и каретки с иголь­чатыми захватами для хлеба. Во время работы машины ходовой вал с помощью шатуна и муфты вращается только в одном на­правлении, обеспечивая подачу каретки с хлебом влево, в зону вращения ножа.

Механизм толщины среза состоит из диска с делениями тол­щины нареза и фасонной гайки крепления. Механизм резания — ножевой диск, который имеет планетарное движение, так как вращается вокруг собственной оси.

Рис. 7.1. Хлеборезательная машина МРХ-200:

1 — приемный лоток; 2 — точильное приспособление; 3 — кнопочный пульт; 4 — корпус; 5 — загрузочный лоток; 6 — механизм резания

На машине установлено точильное приспособление, которое служит для заточки ножевого диска и состоит из двух карборун­довых точильных дисков.

Точильное приспособление размещено в верхней наружной части хлеборезательной машины. Там же расположены две кноп­ки, соединенные с двумя скребками, которые помещены внутри корпуса машины. При нажатии на кнопки скребки прижимаются с двух сторон к ножевому диску и очищают его от налипшего хлеба.

При останове машины автоматически включается тормозное устройство, которое гасит инерционный момент дискового ножа после выключения машины.

Электроблокировка отключает машину после окончания наре­зания хлеба и открытой защитной решетки и в случае, если при­емный лоток находится не в правом крайнем положении. Для включения и останове машины установлен кнопочный выключа­тель с кнопками «Пуск» и «Стоп».

Принцип действия хлеборезательной машины МРХ-200. При включении машины вращение от электродвигате­ля через клиноременную и цепную передачи передается главно­му валу, а от него — ходовому валу и дисковому ножу. При наре­зании хлеба ножевой диск совершает планетарное движение. Ходовой вал передает прерывисто-поступательное движение карет­ке, в которой с помощью игольчатого захвата хлеб подается к ножу. Таким образом, хлеб подается к ножу в тот момент, когда он находится в верхнем положении. Во время резания хлеб не­подвижен. Нарезанные кусочки собираются в приемном лотке и затем поступают в подготовленную емкость.

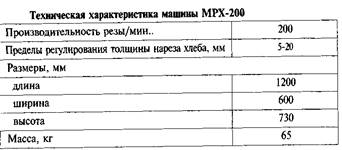

Технические характеристики хлеборезательной машины МРХ-200

Хлеборезательная машина ХРМ-300М отличается от машины МРХ-200 тем, что она не имеет защитной решетки и предохрани­тельного устройства на загрузочном и разгрузочном лотках.

Правила эксплуатации хлеборезательной ма­шины МРХ-200. Хлеборезательную машину устанавливают на рабочем столе и подключают к электросети с помощью штеп­сельного разъема. Перед началом работы машину осматривают, проверяют ее состояние и растормаживают вал двигателя пово­ротом рукоятки тормоза против часовой стрелки до упора. Затем проверяют машину на холостом ходу и устанавливают толщину нарезания хлеба, для чего ослабляют фасонную гайку и повора­чивают диск с делениями до нужного размера толщины ломти­ков хлеба. После этого затягивают фасонную гайку. Как прави­ло, для хлеба используют толщину нарезки 15. 16 мм. Затем, открыв защитную решетку и отведя каретку в правое положе­ние, закрепляют на ней хлеб, опускают защитную решетку, на­жимают на кнопку «Пуск». После включения машины происхо­дит нарезание хлеба и, как только каретка с хлебом займет край­нее левое положение, ограничитель хода каретки нажмет на кнопку «Стоп», двигатель машины отключится и одновременно включится электротормоз. После останова машины поднимают ограждающую решетку, передвигают каретку вправо по лотку, закладывают хлеб, закрывают’решетку и продолжают нарезание хлеба. В процессе работы на машине необходимо соблюдать технику безопасности, не проталкивать хлеб рукой в окно и не ускорять разгрузку хлеба, так как можно травмировать руки об­служивающего персонала.

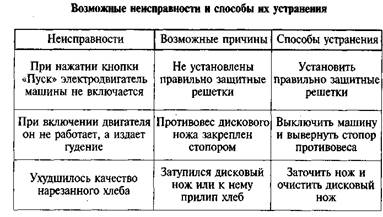

Таблица 7.1. Возможные неисправности машин для нарезания неба, их причины и способы устранения

Затем освобождают от корпуса машины рукоятку ручного уп­равления ножом, вращая ее по стрелке, указанной на корпусе ма­шины, производят заточку дискового ножа.

Для периодической зачистки ножа от хлеба нужно при враще­нии рукоятки дискового ножа одновременно нажать две кнопки управления скребками. Скребки, прижимаясь с двух сторон к вращающемуся ножевому диску, будут зачищать его от налипше­го мякиша хлеба.

После окончания работы на машине ее выключают и отключа­ют от электросети, очищают от хлебных крошек специальным приспособлением и вытирают сухой тканью.

Некоторые возможные неисправности, возникающие при ра­боте машин для нарезания хлеба, их причины и способы устране­ния представлены в табл. 7.1.

Источник

Устройство, принцип работы и особенности эксплуатации машин для нарезания хлеба. АХМ – 300.

Хлеборезка АХМ-300Т болгарского производства относится к хлеборезкам с вращательным движением ножа и предназначена для нарезания хлеба продолговатой формы типа «батон» и «кэйк» длиной до 380 мм и шириной до 160 мм. Она состоит из привода, механизма резания, механизма подачи, приемного и разгрузочного устройств, электропусковых и блокировочных приборов.

Производительность хлеборезки АХМ-300Т зависит от толщины нарезания (85 батонов/ч при минимальной толщине 5 мм и 340 батонов/ч при максимальной толщине 25 мм). Машина устанавливается на рабочем столе и имеет габариты 1050×540 мм.

Хлеборезка РХМ-300 белорусского производства («Торг-техмаш») нарезает хлеб с толщиной ломтиков 12 мм (по заказу оснащается сменными режущими рамами для нарезки с любой толщиной) с подачей батона по наклонному лотку за счет силы тяжести. Режущая рама из поперечных зубчатых полотен позволяет резать даже свежий (мягкий) хлеб с производительностью до 300 батонов/ч. Максимальные размеры батона 300x150x160 мм, габариты настольной машины 700x700x800 мм, мощность двигателя 0,37 кВт.

Хлеб можно резать также на универсальных резательных машинах, имеющих специальный ломтерезный диск, как, например, в настольной машине RG-100 шведской фирмы Hallde. Диск диаметром 185 мм, вращающийся с частотой 350 об/мин от привода мощностью 0,25 кВт, позволяет нарезать ломтики хлеба фиксированной толщины 10 мм. Габариты машины 365x425x735 мм.

Принцип действия машины

При включении машины вращение от электродвигателя через клиноременную и цепную передачу передается главному валу, а от него ходовому валу и дисковому ножу. При нарезке хлеба ножевой диск совершает планетарное движение. Ходовой вал передает прерывисто-поступательное движение каретке, в которой при помощи игольчатого захвата хлеб подается к ножу. Таким образом, хлеб подается к ножу в тот момент, когда он находится в верхнем положении. Во время резания хлеб неподвижен. Нарезанные кусочки собираются в разгрузочном лотке и потом поступают в подготовленную тару.

Хлеборезательная машина ХРМ-300М отличается от машины МРХ-200 тем, что она не имеет защитной решетки и предохранительного устройства на загрузочном и разгрузочном лотке.

Правила эксплуатации

Хлеборезательную машину устанавливают на рабочем столе без дополнительного крепления и подключают к электросети при помощи штепсельного разъема. Перед началом работы машину осматривают, проверяют ее состояние и растормаживают вал двигателя поворотом рукоятки тормоза против часовой стрелки до упора. Затем проверяют машину на холостом ходу и устанавливают толщину нарезки хлеба. Для чего ослабляют фасонную гайку и поворачивают диск с делениями до нужного размера нареза хлеба. После этого затягивают фасонную гайку. Как правило, для хлеба используют толщину нарезки 15–16 мм. Затем, открыв защитную решетку и отведя каретку в правое положение, закрепляют на ней хлеб, опускают защитную решетку, нажимают на кнопку «Пуск». После включения машины происходит нарезка хлеба и как только каретка с хлебом займет крайнее левое положение, ограничитель хода каретки нажмет на кнопку «Стоп», двигатель машины отключится, и одновременно включится электротормоз. После остановки машины поднимают ограждающую решетку, передвигают каретку вправо по лотку, закладывают хлеб, закрывают решетку и продолжают нарезку хлеба. В процессе работы на машине необходимо соблюдать технику безопасности, не проталкивать хлеб рукой в окно и не ускорять разгрузку хлеба, т. к. можно травмировать руки обслуживающего персонала.

Затем освобождают от корпуса машины рукоятку ручного управления ножом, вращая ее по стрелке указанной на корпусе машины, производим заточку дискового ножа. Для периодической зачистки ножа от хлеба нужно при вращении рукояткой дискового ножа нажать на две кнопки скребков. Скребки, прижимаясь с двух сторон к вращающемуся ножевому диску, будут зачищать его от налипшего хлеба.

После окончания работы на машине, ее выключают и отключают от электросети. Потом очищают от хлебных крошек специальным приспособлением и протирают сухой тканью.

Источник

Глава 9. Машины для нарезки хлеба и гастрономических товаров

На предприятиях общественного питания для нарезки хлеба и гастрономических продуктов применяются соответственно машины МРХ-200 и МРГ-300А.

Над обоими лотками находятся предохранительные устройства для предотвращения попадания рук обслуживающего персонала в зону измельчения. Над загрузочным лотком расположена предохранительная решетка 3, а над разгрузочным — откидной щиток 5. На боковой поверхности кожуха с одной стороны располагается механизм для регулирования толщины нарезаемых ломтиков хлеба, а на другой — рукоятка 27,28 для вращения ножа (при заточке или при удалении отходов).

Для включения машины на станине укреплен кнопочный выключатель с кнопками «Пуск» и «Стоп» 1.

Приводной механизм состоит из электродвигателя 10, клиноременной 9 и цепной 7 передач, главного вала 24,26, на котором расположен противовес 25 с кронштейном и еще одной цепной передачей 7. С помощью эксцентрика с надетым на него шатуном 15 приводной вал соединяется с ходовым винтом через обгонную муфту свободного хода 23.

Рис. 9.1. Машина для нарезки хлеба МРХ-200:

а — общий вид, б — кинематическая схема

На валу электродвигателя расположен электромагнитный тормоз с рукояткой растормаживания 11. Муфта свободного хода превращает возвратно-поступательное движение шатуна в прерывисто-вращательное движение ходового винта. Блокировка предохранительной решетки 18 и откидного щитка автоматически отключает двигатель при их открывании.

Правила эксплуатации хлеборезок. Перед началом работы машину осматривают и проверяют ее готовность к работе, в том числе надежность крепления всех ее частей и ограждений. Затем проверяют работу машины вручную, т.е. не включая электродвигателя. Для этого растормаживают вал двигателя, повернув против часовой стрелки рукоятку тормоза до упора. Далее проверяют работу машины на холостом ходу при включенном электродвигателе, а также работу блокировки, для чего слегка приподнимают предохранительную решетку. Двигатель должен остановиться. Запрещается работать с неисправной блокировкой — это может привести к травматизму.

Далее устанавливают требуемую толщину нарезаемых ломтей хлеба. Для этого ослабляют гайку 13 и поворачивают диск с делениями 14 так, чтобы цифра, показывающая толщину ломтя, совпала с цифрой на стопорном диске 12, после чего диск закрепляют гайкой.

Для удаления нарезанного хлеба разгрузочный лоток с ограждающим устройством отводят влево. Затем, сняв хлеб, продвигают лоток к корпусу до упора.

По окончании работы машину отключают от электросети, очищают от хлебных крошек и протирают сухой тканью

Передаточный механизм состоит из двухступенчатого червячного редуктора 15 и шарнирно-четырехзвенного механизма 14. Червячный редуктор имеет ведущий вал — червяк и два ведомых колеса. Движение от электродвигателя 16 через первую ступень червячного редуктора передается дисковому ножу, а через вторую — рычагу 2 с основанием 3 и лотком 10.

Машина комплектуется двумя сменными загрузочными лотками, один из которых предназначен для нарезки колбас под углом от 30 до 90° к оси продукта (лоток косого реза), другой — для нарезки гастрономических продуктов под прямым углом.

Рис. 9.2. Машина для нарезки гастрономических продуктов МРГ-300А:

а — общий вид, б — кинематическая схема

Лоток состоит из основания, подвижной опоры 11 и фиксаторов подвижной опоры 12. Положение подвижной опоры соответствует сечению продукта. Лоток косого реза дополнительно имеет фиксатор для установки угла реза продукта На рычаге лоток удерживается двумя зажимами 9.

Включение машины осуществляется пакетно-кулачковым выключателем 5.

Для преобразования движения вала редуктора из вращательного в качательное между редуктором и рычагом установлен шарнирно-четырехзвенный механизм

Регулятор толщины среза предназначен для изменения толщины ломтиков продукта и состоит из лимба с делениями, ручки 4, двух направляющих и опорного столика.

Деления лимба соответствуют зазору между плоскостями ножа и опорного столика. При нулевом положении лимба плоскость резания и плоскость опорного столика находятся на одном уровне. При вращении рукоятки регулятора толщины реза расстояние между плоскостью резания и плоскостью опорного столика изменяется, а следовательно, изменяется и толщина нарезаемого продукта.

Машина комплектуется точильным приспособлением, которое крепится на ее корпусе стопорным винтом.

Далее на каретке закрепляют продукт.

На рычаг шарнирно-четырехзвенного механизма устанавливают один из лотков (в зависимости от характера нарезаемого продукта), кладут на него продукт и фиксируют его положение двумя подвижными опорами, причем продукт должен свободно опираться на поверхность опорного стола.

По окончании нарезки продукта машину останавливают и закладывают в каретку новую порцию продукта. Затем процесс нарезки продукта повторяют.

После нарезки двигатель выключают, лимб ставят в положение «О» и производят санитарную обработку машины. Такое положение предотвращает несчастный случай при случайном включении машины во время санитарной обработки, так как не будет соприкосновения с лезвием ножа.

Запрещается направлять или проталкивать застрявший продукт и очищать машину при включенном электродвигателе.

Возможные неисправности рассмотренных машин и способы их устранения приведены в табл. 9.1, а технические характеристики этих машин — в табл. 9.2.

Неисправности машин для нарезки хлеба и гастрономических продуктов и способы их устранения

Технические характеристики машин для нарезки хлеба и гастрономических продуктов

Вопросы для самоконтроля

1.Какие предохранительные устройства используются в машинах для нарезания гастрономии?

3.Назовите меры безопасности при работе на хлеборезательной машине.

4.Изложите порядок окончания работы на машине МРГ-300А.

Дата добавления: 2020-07-18 ; просмотров: 575 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Контрольная работа: Хлеборезательные машины, их характеристика и классификация. Мармиты и их характеристика

Питание как процесс употребления пищи удовлетворяет самую насущную потребность человека, выступает необходимым условием существования людей, их общественной и трудовой деятельности.

Общественное питание в своих коллективно организованных формах является важнейшим фактором и механизмом реализации социальной политики. Сегодня конкуренция на рынке общественного питания в России приобрела такую остроту, что уже недостаточно просто «быть», надо быть лучшим или, по крайней мере, «на уровне» в своем сегменте. Понятие «лучший» включает в себя множество составляющих, реализация и соблюдения которых для большинства предприятий общественного питания сопряжена с определенными трудностями.

Главная тема сегодня – борьба за качество обслуживания. Катастрофически остро уже несколько лет стоит проблема подбора, воспитания и удержания персонала.

Не менее важный вопрос в развитии сферы общественного питания на данный момент – это его механизация и автоматизация, то есть использование различных механизмов и приспособлений в процессе подготовки и обработки сырья, которые помогают оптимизировать процесс приготовления пищи, максимально ускоряют его, повышают качество обработки продуктов, и, несомненно, экономят время и силы персонала.

Ниже мы рассмотрим устройство и принцип действия хлеборезательных машин на примере модели МРХ-200, а также изучим понятие мармитов и выясним, какие из них относятся к мармитам стационарным электрическим секционно-модулированным.

1. Хлеборезательные машины, их характеристика и классификация

На предприятиях общественного питания для нарезки хлеба, колбас, ветчины, сыров и других продуктов применяются как ручные режущие инструменты, так и машины. Использование резательных машин (хлеборезок, машин для нарезки гастрономических продуктов) снижает количество отходов, повышает качество обработки продуктов и производительность труда.

Хлеборезательные машины (хлеборезки) предназначены для быстрого, симметричного и легкого нарезания хлеба.

Для производства нарезного хлеба применяют хлеборезательные машины с электрическим приводом различных конструкций.

Хлеборезательные машины отличаются друг от друга, прежде всего,

o Видом ножевой системы

o Возможностью применения вспомогательных веществ при резке

o Возможностью подключения дополнительного оборудования (сборник, транспортные ленты, упаковочные машины и т.д.)

В качестве ножевых систем в промышленных хлеборезках обычно применяют дисковые ножи, ножи для рубки и ножевые решетки.

В настоящее время применяются хлеборезки с вращательным движением ножа (с регулируемой толщиной нарезания) и возвратно-поступательным движением ножей (с неизменяемой толщиной нарезания).

Хлеборезка ЛХМ-300Тболгарского производства относится к хлеборезкам с вращательным движением ножа и предназначена для нарезания хлеба продолговатой формы типа «батон» и «кэйк» длиной до 380 мм и шириной до 160 мм. Она состоит из привода, механизма резания, механизма подачи, приемного и разгрузочного устройств, электропусковых и блокировочных приборов.

Производительность хлеборезки АХМ-300Т зависит от толщины нарезания (85 батонов/ч при минимальной толщине 5 мм и 340 батонов/ч при максимальной толщине 25 мм). Машина устанавливается на рабочем столе и имеет габариты 1050×540 мм.

Хлеборезка РХМ-300 белорусского производства («Торг-техмаш») нарезает хлеб с толщиной ломтиков 12 мм (по заказу оснащается сменными режущими рамами для нарезки с любой толщиной) с подачей батона по наклонному лотку за счет силы тяжести. Режущая рама из поперечных зубчатых полотен позволяет резать даже свежий (мягкий) хлеб с производительностью до 300 батонов/ч. Максимальные размеры батона 300x150x160 мм, габариты настольной машины 700x700x800 мм, мощность двигателя 0,37 кВт.

Хлеб можно резать также на универсальных резательных машинах, имеющих специальный ломтерезный диск, как, например, в настольной машине RG-100 шведской фирмы Hallde. Диск диаметром 185 мм, вращающийся с частотой 350 об/мин от привода мощностью 0,25 кВт, позволяет нарезать ломтики хлеба фиксированной толщины 10 мм. Габариты машины 365x425x735 мм.

Устройство и принцип работы хлеборезательной машины МРХ-200

Привод машины состоит из электродвигателя, клиноременной и цепной передачи. Он обеспечивает планетарное движение ножа и подачу хлеба в зону его вращения. Для ручного управления ножом машина снабжена специальной рукояткой, установленной на левой стороне корпуса.

Механизм подачи состоит из ходового вала и каретки с игольчатыми захватами для хлеба. Во время работы машины ходовой вал при помощи шатуна и муфты вращается только в одном направлении, обеспечивая подачу каретки с хлебом влево, в зону вращения ножа.

Механизм толщины среза состоит из диска с делениями толщины нареза и фасонной гайки крепления. Механизм резания – ножевой диск, которых имеет планетарное движение, т. к. вращается вокруг собственной оси.

На машине установлено точильное приспособление, которое служит для заточки ножевого диска и состоит из двух карборундовых точильных дисков.

Точильное приспособление размещено в верхней наружной части хлеборезательной машины. Там же расположены две кнопки, соединенные с двумя скребками, которые помещены внутри корпуса машины, при нажатии на кнопки скребки прижимаются с двух сторон к ножевому диску и очищают его от налипшего хлеба.

При остановке машины автоматически включается тормозное устройство, которое гасит инерционный момент дискового ножа после выключения машины.

Установленная электроблокировка отключает машину после окончания нарезки хлеба и открытой защитной решетки и в случае, если приемный лоток находится не в правом крайнем положении. Для включения и остановки машины установлен кнопочный выключатель с кнопками «Пуск» и «Стоп».

Принцип действия машины

При включении машины вращение от электродвигателя через клиноременную и цепную передачу передается главному валу, а от него ходовому валу и дисковому ножу. При нарезке хлеба ножевой диск совершает планетарное движение. Ходовой вал передает прерывисто-поступательное движение каретке, в которой при помощи игольчатого захвата хлеб подается к ножу. Таким образом, хлеб подается к ножу в тот момент, когда он находится в верхнем положении. Во время резания хлеб неподвижен. Нарезанные кусочки собираются в разгрузочном лотке и потом поступают в подготовленную тару.

Хлеборезательная машина ХРМ-300М отличается от машины МРХ-200 тем, что она не имеет защитной решетки и предохранительного устройства на загрузочном и разгрузочном лотке.

Модель МРХ-200М – предназначена для нарезания немного подсушенного ржаного и пшеничного формового, подового хлеба и батонов на ломтики толщиной от 5 до 20 мм.

Конструкция машины обеспечивает безопасную работу обслуживающего персонала.

Хлеборезательную машину устанавливают на рабочем столе без дополнительного крепления и подключают к электросети при помощи штепсельного разъема. Перед началом работы машину осматривают, проверяют ее состояние и растормаживают вал двигателя поворотом рукоятки тормоза против часовой стрелки до упора. Затем проверяют машину на холостом ходу и устанавливают толщину нарезки хлеба. Для чего ослабляют фасонную гайку и поворачивают диск с делениями до нужного размера нареза хлеба. После этого затягивают фасонную гайку. Как правило, для хлеба используют толщину нарезки 15–16 мм. Затем, открыв защитную решетку и отведя каретку в правое положение, закрепляют на ней хлеб, опускают защитную решетку, нажимают на кнопку «Пуск». После включения машины происходит нарезка хлеба и как только каретка с хлебом займет крайнее левое положение, ограничитель хода каретки нажмет на кнопку «Стоп», двигатель машины отключится, и одновременно включится электротормоз. После остановки машины поднимают ограждающую решетку, передвигают каретку вправо по лотку, закладывают хлеб, закрывают решетку и продолжают нарезку хлеба. В процессе работы на машине необходимо соблюдать технику безопасности, не проталкивать хлеб рукой в окно и не ускорять разгрузку хлеба, т. к. можно травмировать руки обслуживающего персонала.

Затем освобождают от корпуса машины рукоятку ручного управления ножом, вращая ее по стрелке указанной на корпусе машины, производим заточку дискового ножа. Для периодической зачистки ножа от хлеба нужно при вращении рукояткой дискового ножа нажать на две кнопки скребков. Скребки, прижимаясь с двух сторон к вращающемуся ножевому диску, будут зачищать его от налипшего хлеба.

После окончания работы на машине, ее выключают и отключают от электросети. Потом очищают от хлебных крошек специальным приспособлением и протирают сухой тканью.

Хлеборезательная машина МРХ-200

1 – кнопочный выключатель, 2 – корпус, 3 – загрузочный лоток, 4 – корпус резания, 5 – приемный лоток, 6 – механизм заточки.

2. Мармиты и их характеристика

Одной из разновидностей тепловых аппаратов для поддержания в горячем состоянии отпускаемых блюд в сфере общественного питания являются мармиты.

Мармит (от французского marmite – котёл для кипячения) – профессиональное кухонное оборудование, в основном используется для шведских столов.Его назначением является обеспечение утвержденных санитарными правилами температурных режимов кратковременного хранения готовых блюд в разогретом состоянии. Горячие блюда (супы, соусы, напитки) при раздаче должны иметь температуру не ниже 75 °С, вторые блюда и гарниры – не ниже 65 °С.

Обычно мармит изготавливается в виде передвижного контейнера, внутри которого находятся ёмкости, располагающиеся в горячей водяной ванне. Существует несколько моделей мармитов, в частности, настольные и напольные. Подогрев осуществляется на спиртовых горелках или с помощью нагревательных элементов. Прямоугольный мармит стандартного размера GN1/1 имеет специальную крышку Roll Top, которая откидывается на 90 градусов. Опасность заветривания блюд при этом исключена. Напольные мармиты часто выполняются из ценных пород дерева, имеют различную форму и габариты, поддерживают температуру от +30° до +80° С.

Готовые первые и вторые блюда могут находиться на мармите не более 2–3 часов с момента изготовления. Исходя из этой задачи, зa два последних века конструкторы торгово-технологического оборудования использовали такие способы мягкого подогрева, как:

o выключенная, но еще не остывшая плита или отдельная конфорка;

o паровой мармит, где продукты в гастроемкостях находятся в 3–5 см от воды, разогретой ТЭНами до температуры 80–85° С;

o сухой мармит, где днища гастроемкостей подогреваются ТЭНом, рассчитанным на работу в воздушной среде;

o стеклокерамический мармит;

o инфракрасный мармит, где, как правило, источник теплового излучения, выполненный в виде специальной лампы или трубки из кварцевого стекла, находится выше обогреваемого продукта;

o комбинирование вышеуказанных способов.

Наиболее распространенными на сегодняшний день остаются паровые мармиты, в которых исключено (в отличие от сухих мармитов) подгорание густых соусных блюд. Присутствие крана для заливки свежей воды, и возможность подключения к канализации – значительно облегчает труд обслуживающего персонала.

Отечественная промышленность выпускает большое разнообразие стационарных электрических мармитов для кратковременного хранения в горячем состоянии первых и вторых блюд, а также другой кулинарной продукции. Наиболее распространенными стационарными мармитами являются: МСЭСМ-50; МСЭСМ-50К; МСЭСМ-55; МСЭСМ-60; МСЭСМ-80; МСЭСМ-110; МСЭ-55К; МСЭ-84; МНЭ-22; МНЭ-45; МСЭ-110К и др.

Наряду со стационарными выпускают передвижные мармиты: типа МЭП60 – для первых блюд; МЭП-35 – для гарнира; МЭП-20-для вторых соусных блюд и сложного гарнира; МЭП-6 – для вторых несоусных блюд и мяса к первым блюдам; МП-28 – для первых, вторых соусных блюд и гарниров.

Кроме того, для реализации нагретой кулинарной продукции используют прилавки-мармиты типа ЛПС-10, ЛПС-11, ЛПС-ЗА.

У прилавков-мармитов нижняя полка выполнена в виде рампы с тэнами для подогрева тарелок с первыми блюдами. Вторые блюда размещают на столе под рампой с инфракрасным излучением. В качестве излучателей используют тэны, отражатель которых направляет тепловой поток вниз, к установленным на мармитном столе порционным блюдам.

В мармите ЛПС-ЗА вместо витрины с рампой имеется полка для выдачи блюд, закрепленная на столе с помощью двух кронштейнов. Электропроводка подводится к мармитам ниже уровня пола.

Мармиты стационарные электрические секционные модулированные типа МСЭСМ по принципу действия и конструктивному исполнению идентичны. Отличие их заключается в числе, форме и вместимости мармитниц, а также в габаритных размерах, наличии или отсутствии полки для порционных тарелок и стола-полки для подносов.

Мармитницы обогреваются паром, поступающим из парогенератора, вода в котором нагревается тэнами. Парогенератор снабжен поплавковым устройством, которое отрегулировано на подъем воды в парогенераторе до уровня 65… 70 мм при давлении воды в водопроводной сети до 0,4 МПа (4 атм). При снижении уровня воды поплавок опускается, клапан открывается, чем и обеспечивается автоматическая подпитка парогенератора водой. В случае поднятия уровня воды выше 95 мм избыток ее уходит через переливную трубу-пробку в канализацию.

На водопроводной сети, подключенной к мармиту, устанавливают редуктор воды (РВ-1) с манометром, отрегулированным на 0,3 МПа, для поддержания в ней стабильного давления (0,4 МПа).

Защиту тэнов парогенератора от «сухого хода» обеспечивают с помощью реле давления, которое срабатывает при снижении давления воды в водопроводной сети до 0,05 МПа (0,5 атм). При этом тэны парогенератора отключаются, а на панели управления загорается красная сигнальная лампа.

В нижней части мармита имеется тепловой шкаф с противнями для подогрева несоусных блюд. Тепловые шкафы обогреваются трубчатыми электронагревателями, включение и регулирование мощности которых осуществляются пакетным переключателем.

Ниже рассмотрим конструкцию мармитов стационарных электрических секционно-модулированных.

Мармиты стационарные электрические секционно-модулированные

Мармиты стационарные электрические секционно-модулированные МСЭСМ-50, МСЭСМ-50К, МСЭСМ-55, МСЭСМ-60, МСЭСМ-80, МСЭСМ-110 (рис. 14–2) предназначены для кратковременного хранения в горячем состоянии вторых блюд, гарниров, соусов и последующей реализации продукции на линии раздачи.

Мармиты имеют одинаковую конструкцию и отличаются один от другого формой, количеством и суммарной вместимостью мармитниц, а также размерами и потребляемой мощностью. Устанавливаются они в раздаточных линиях и линиях самообслуживания. Блюда хранятся в мармитницах, обогреваемых насыщенным паром. Форма мармитниц выполнена в виде сосудов прямоугольной или цилиндрической формы различной вместимости в зависимости от типа мармита.

Использование в качестве теплоносителя пара вместо воды значительно улучшило теплотехнические данные аппаратов, сократило время их разогрева, привело к равномерному обогреву мармитниц по высоте, улучшило условия санитарной обработки аппаратов.

Нагрев воды осуществляется тенами. Защита тенов от «сухого хода» обеспечивает реле давления, которое срабатывая отключает тены парогенератора, а на панели управления загорается красная сигнальная лампочка.

Несоусные блюда хранятся на противнях в тепловом шкафу, установленном в нижней части мармита. Тепловой шкаф обогревается трубчатыми электронагревателями, регулирование мощности которых осуществляется пакетным переключателем.

Нормальный режим работы мармитов обеспечивается тогда, когда в парогенераторе образуется пар через 10 – 15 мин после включения, а через 40 мин температура воздуха в мармитницах достигает 80 °С, в тепловом шкафу – не менее 60 °С.

При эксплуатации особое внимание следует обращать на состояние блока управления электросхемой мармита. Все мармиты работают от трех- или четырехпроводной электрической сети с заземленной нейтралью.

Мармит стационарный электрический секционный модулированный МСЭСМ-50:

1-мармитница; 2-ножка; 3-основание; 4-дверца; 5-шнель управления; 6-вентиль подвода воды; 7 – розетка У94–0; 8-сигнальная лампа с красным светофильтром; 9-выключатель пакетный ПВЗ-25; 10-сигнальная лампа с зеленым светофильтром; 11-переключатель ТПКП.

хлеборезательный электрический машина мармит

Итак, мы изучили информацию о некоторых механизмах, широко используемых в современной сфере общественного питания.

Нам кажется, что на современном этапе общественное питание будет занимать преобладающее место по сравнению с питанием в домашних условиях. В связи с этим возникает необходимость дальнейшей механизации и автоматизации производственных процессов, как основного фактора роста производительности труда.

Отечественная промышленность создает большое количество различных машин для нужд предприятий общественного питания.

Ежегодно осваиваются и внедряются новые, более современные машины и оборудование, обеспечивающие механизацию и автоматизацию трудоемких процессов на производстве.

Создаются и осваиваются новые машины, оборудование, которые будут работать в автоматическом режиме без участия человека.

Мы согласны с тем, что внедрение новой техники и прогрессивной организации производства дает возможность существенно поднять экономическую эффективность работы предприятий общественного питания за счет повышения производительности труда, сокращения расходов сырья и энергии.

Вместе с тем, мы уверены, что научно-технический прогресс в общественном питании заключается не только в развитии и совершенствовании используемых орудий труда, в создании новых более эффективных технических средств, но и немыслим без соответствующего совершенствования технологии и организации производства, внедрения новых методов труда и управления.

1.Гусева Л.Г. Тепловое и электрическое оборудование предприятий общественного питания. М.: Экономика, 1983.

2.Золин В.П. Технологическое оборудование предприятий общественного питания: Учеб. для нач. проф. образования. – М.: ПрофОбрИздат, 2002. – 248 с.
