Установка оригинальной камеры в штатное место Дастер 1 часть
Всем привет! Так как у меня комплектация авто с Media Nav evolution, но без камеры, то решил заморочиться с установкой оригинальной камеры заднего вида в штатное место Дастера (накладка с буквами DUSTER на задней двери багажника). Раннее в 2014 году у меня был опыт установки универсальной камеры заднего вида в Шкоду Румстер купленной на Ebay с подключением питания к фонарю заднего хода.
Теперь решил установить и подключить камеру, как на заводе, с подключением всех 4 проводов от магнитолы.
Заморачиваться начал с октября 2017 года, не торопясь, так как установка предполагалась с потеплением на улице ближе к весне, чтобы не поломать провода и пластик в машине.
Сначала изучил эл. схему:

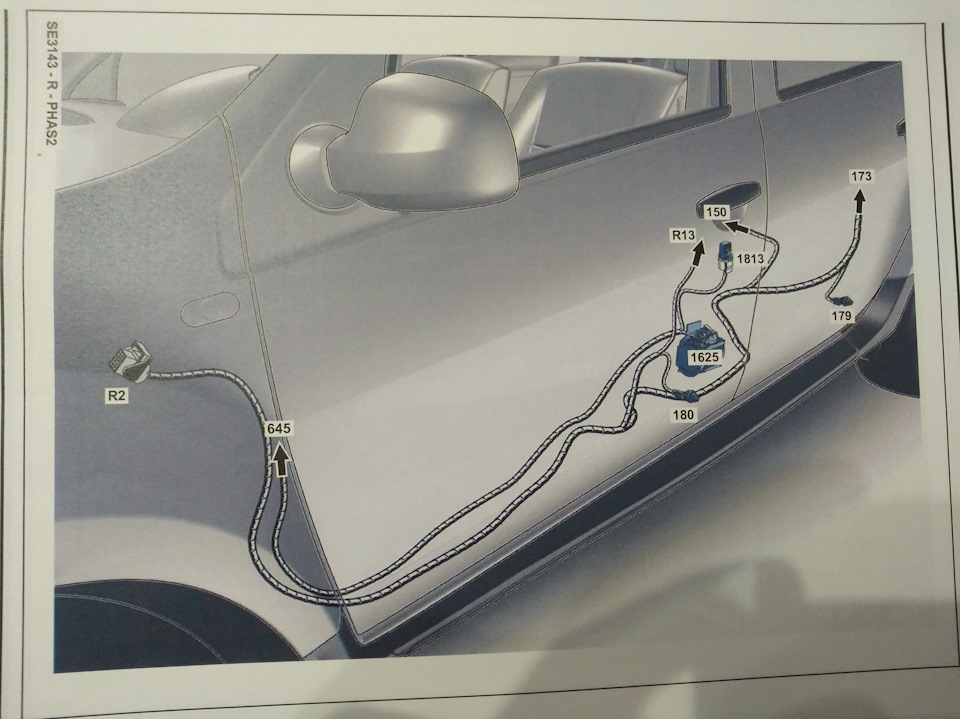

Изучил схему прокладки провода от камеры до магнитолы и сравнил, что у меня в автомобиле:
У меня провод идет от магнитолы (желтый, красный, коричневый, черный ):
и доходит только до разъема R2:

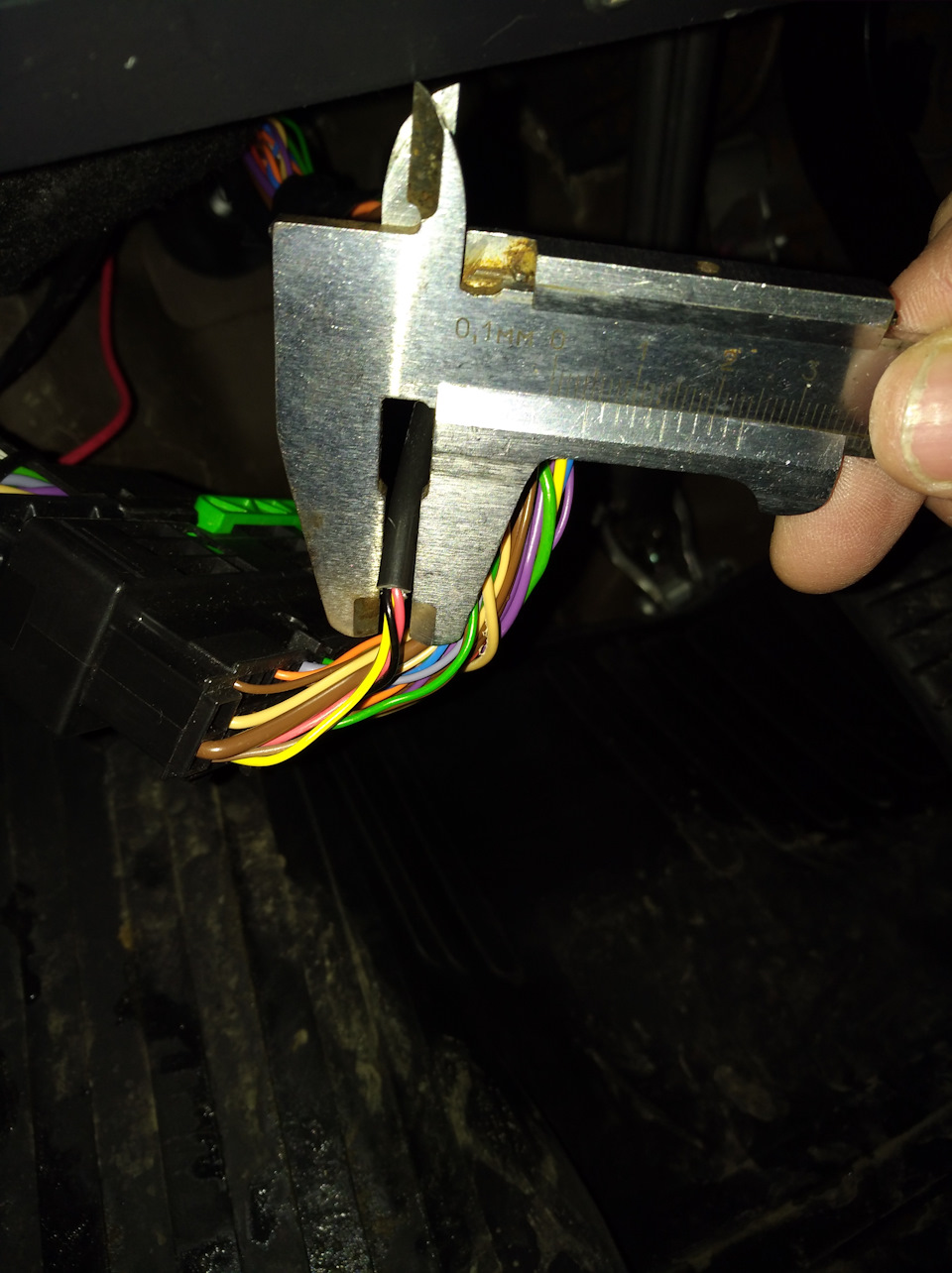

Четыре провода идущие на камеру в одной черной изоляции. Наружный диаметр 4,5 мм:
Далее начал искать оригинальную (заводскую) камеру Дастера.
Судя по тому, что по каталожному номеру 284422840R камера идет без провода (ответный штекер трудно найти), а с разъемом как у Каптюр

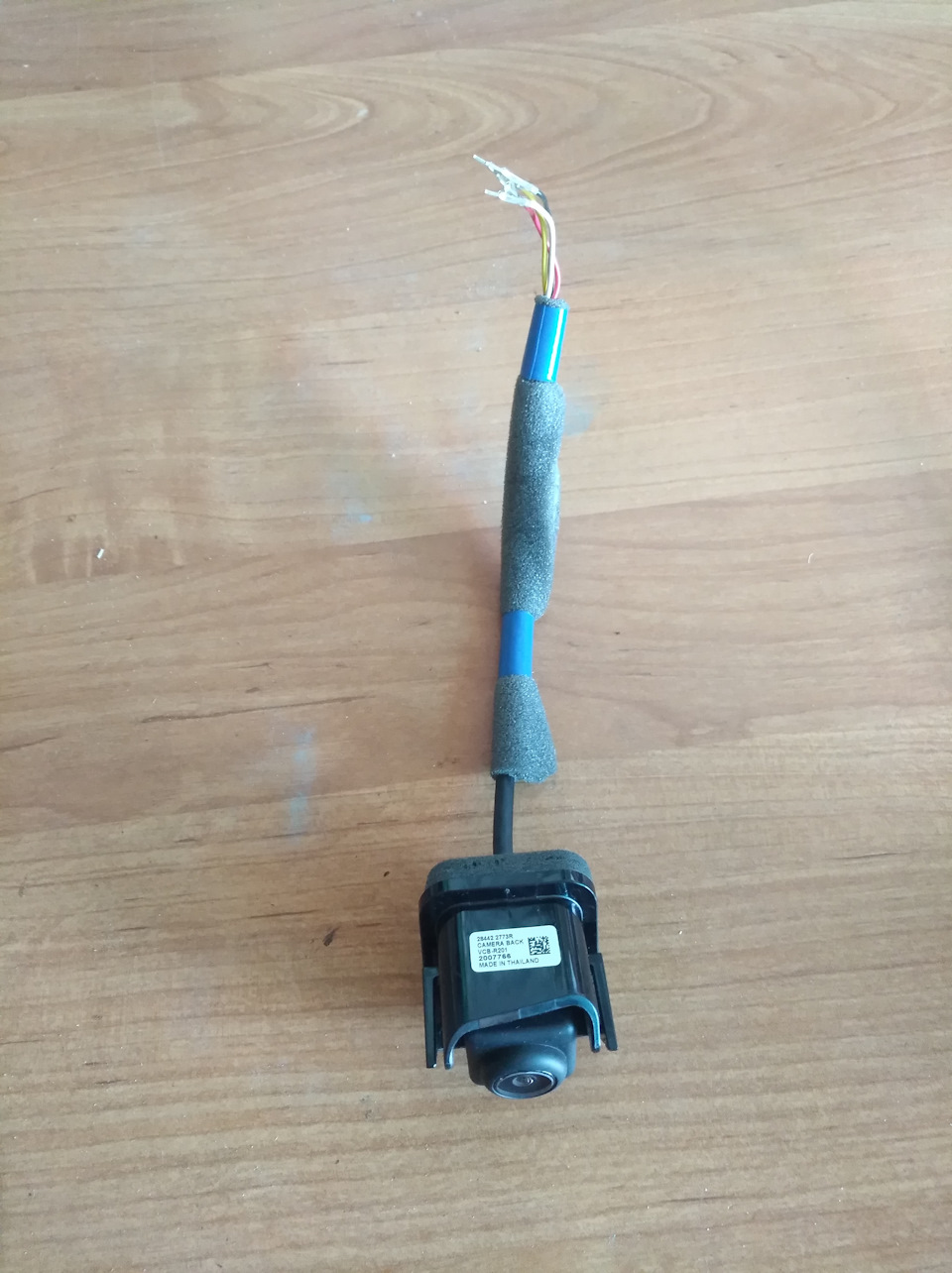

начал искать, где еще устанавливается камера с креплением как у Дастера, но уже с проводом и нашел это Zoe:
По каталожному номеру 284422773R, поиском по интернету заказал наложенным платежом на Part-auto.ru. Перед отправкой в данном магазине удобно, что они могут направить фото детали для уточнения.

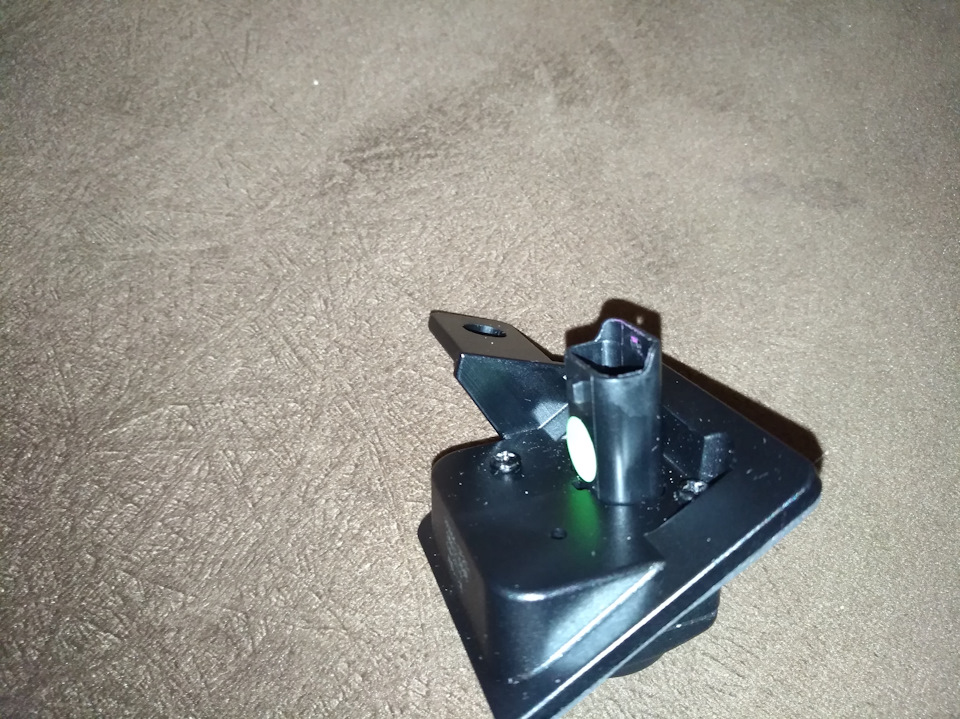

Далее снял штекер для временной установки на автомобиль пока не пришлют ответный штекер.

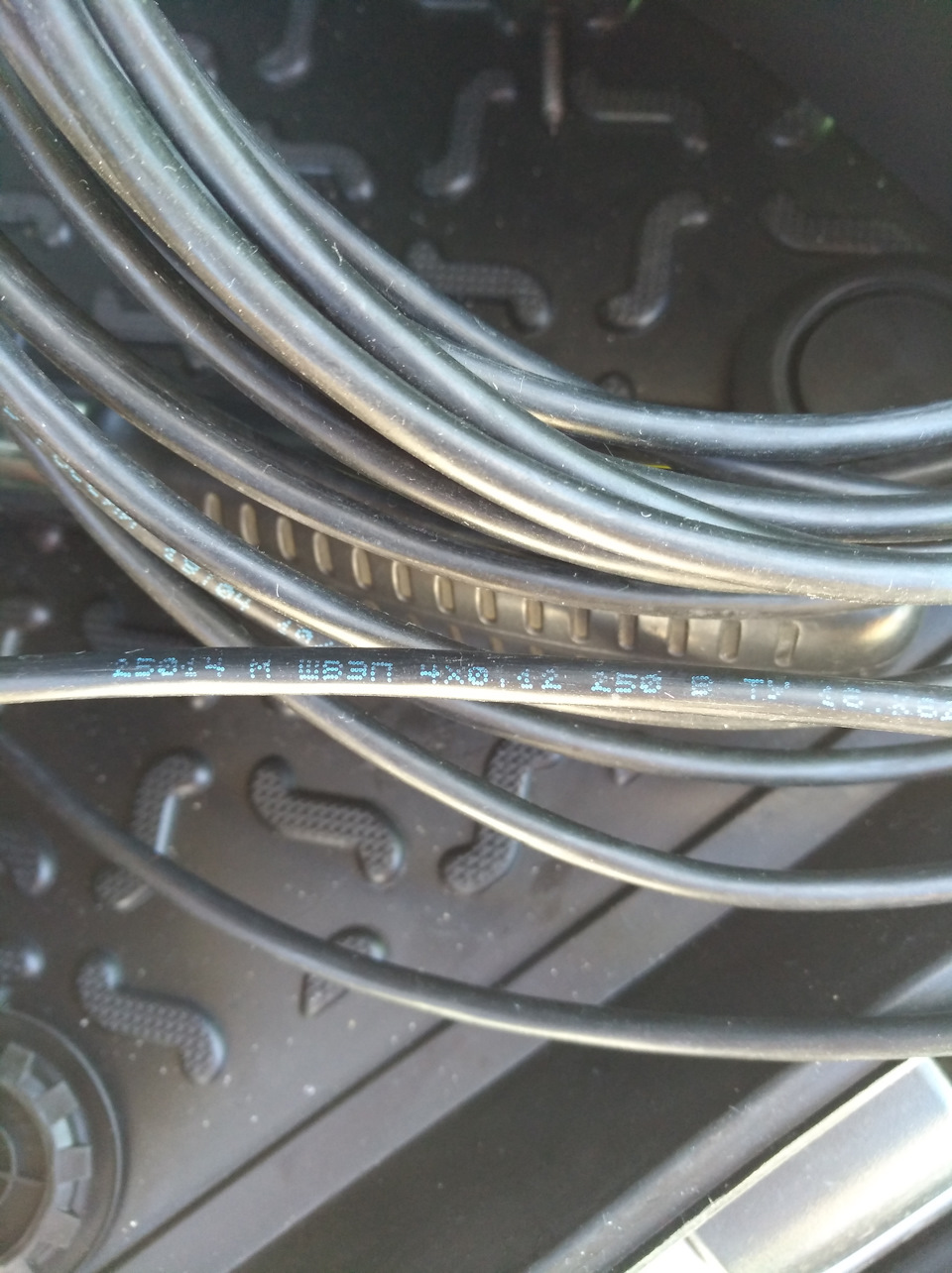

Подобрал провод для протяжки по кузову от камеры до разъема R2. Провод ШВЭП 4х0,12.
Один провод экранированный. Как по схеме я его подключил к минусу камеры. Так как такой провод продается бухтой по 200 метров, по цене 14 руб за метр, то я позвонил в магазин и спросил контактные данные покупателей данного провода. Так как у них я думаю куски остаются после монтажа. Телефон мне дали, так как покупатели в целях рекламы услуг монтажа его сами оставляют. Созвонился с покупателем и просил купить у него 7 метров (с запасом). Мне он провод подарил, хотя я предлагал его купить, так как у него куски остаются много и он их видимо выбрасывает.
Наступил солнечный теплый день 7 апреля 2018 года.
Начал процесс установки на даче. Снял заднюю пластиковую обшивку двери багажника (открутив два винта в ручке закрытия) она на защелках. Открутил накладку DUSTER.

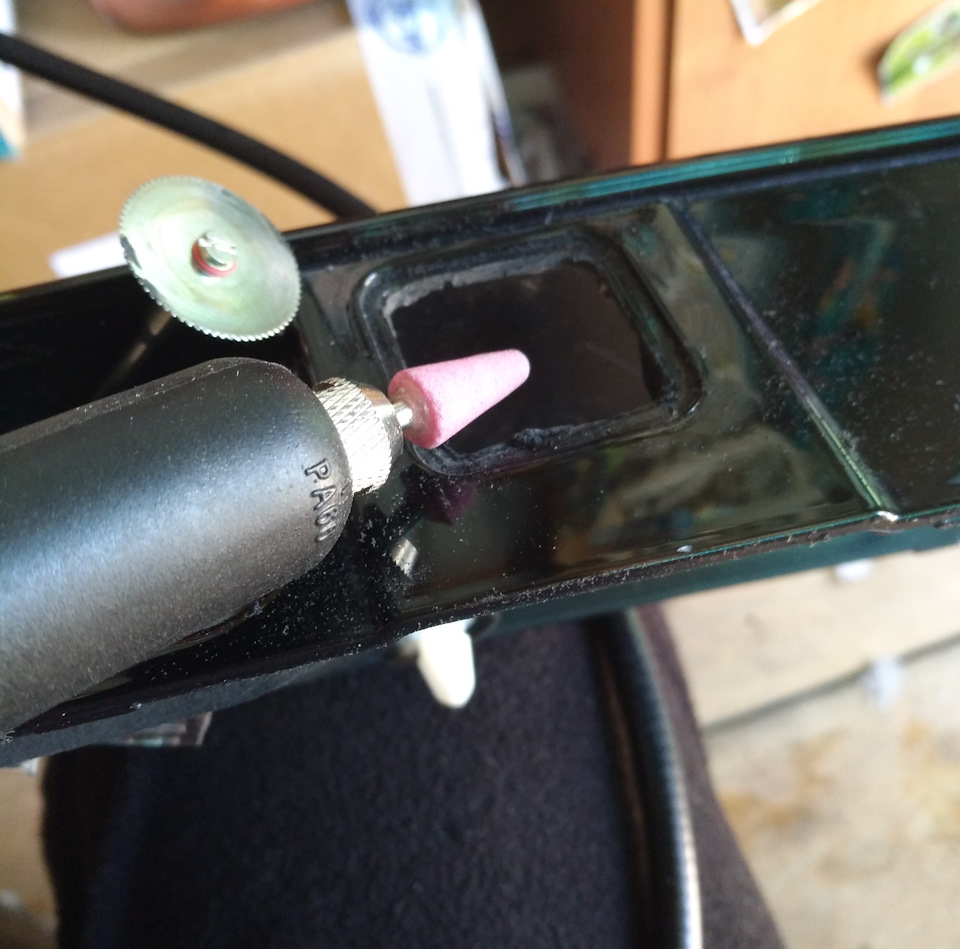

Вырезал аккуратно гравером окошко для камеры по намеченным канавкам

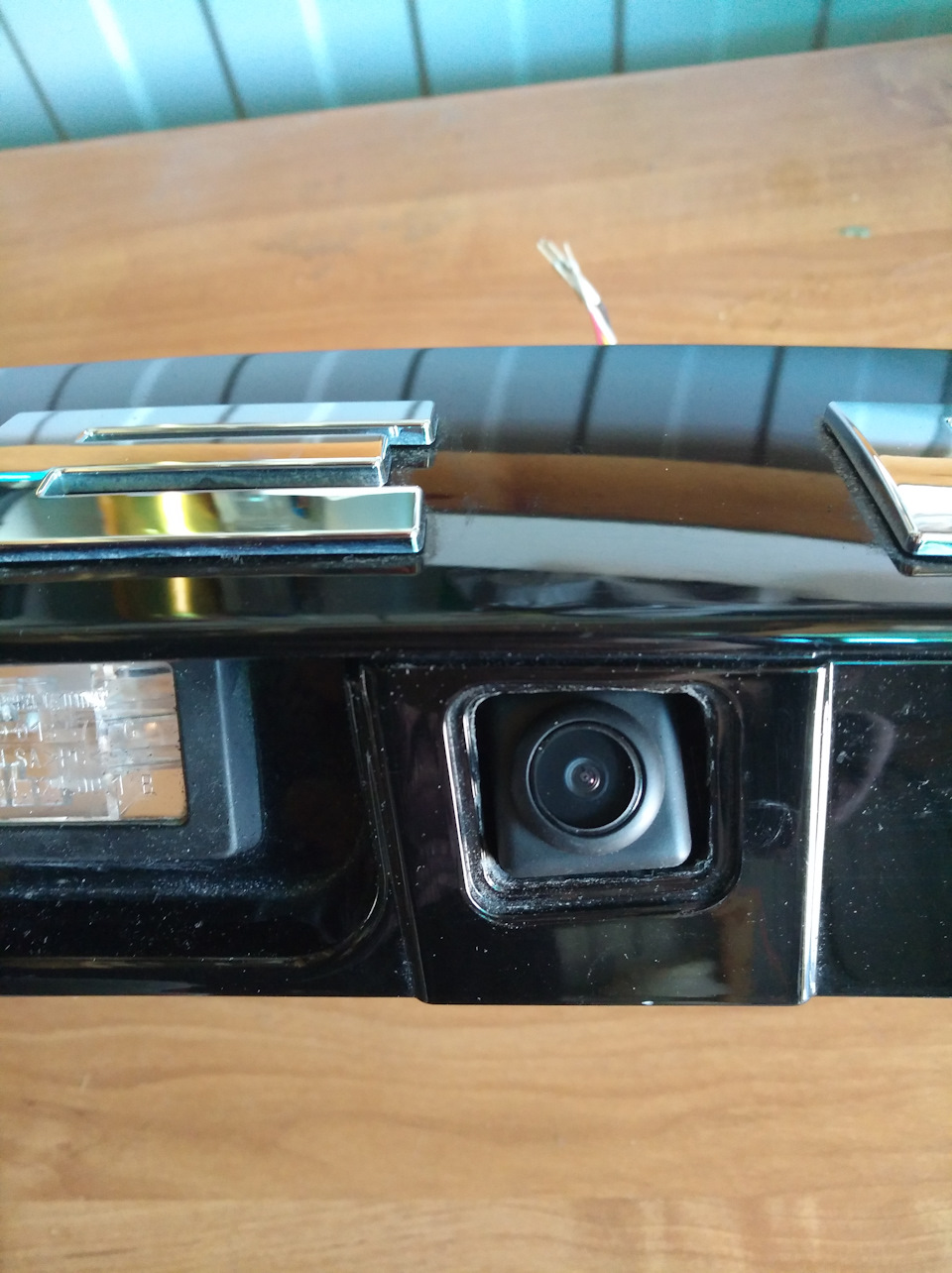

Установил камеру в вырезанное окно (она на защелках, этим креплением камера Дастера отличается от камеры Каптюр, а так по своему внутреннему устройству они одинаковые).
Накладка установлена в дверь (под накладкой присутствуют незначительные потертости на краске двери, так что буду опять разбирать и клеить под накладку прозрачную защитную пленку).
Для наглядности сравнение сечения проводов камеры и провода ШВЭП 4х0,12:
Далее начал трудоемкий процесс протяжки провода по автомобилю от камеры до разъема R2 (если у кого до этого разъема не протянут провод от магнитолы, то соответственно нужно прокладывать провод в обход разъема R2 до самой магнитолы — это еще проще так как чтобы добраться до разъема R2 необходимо отстегнуть на клипсах под торпедой черную декоративную накладку, потом открутить кронштейн блока ЦЭКБС

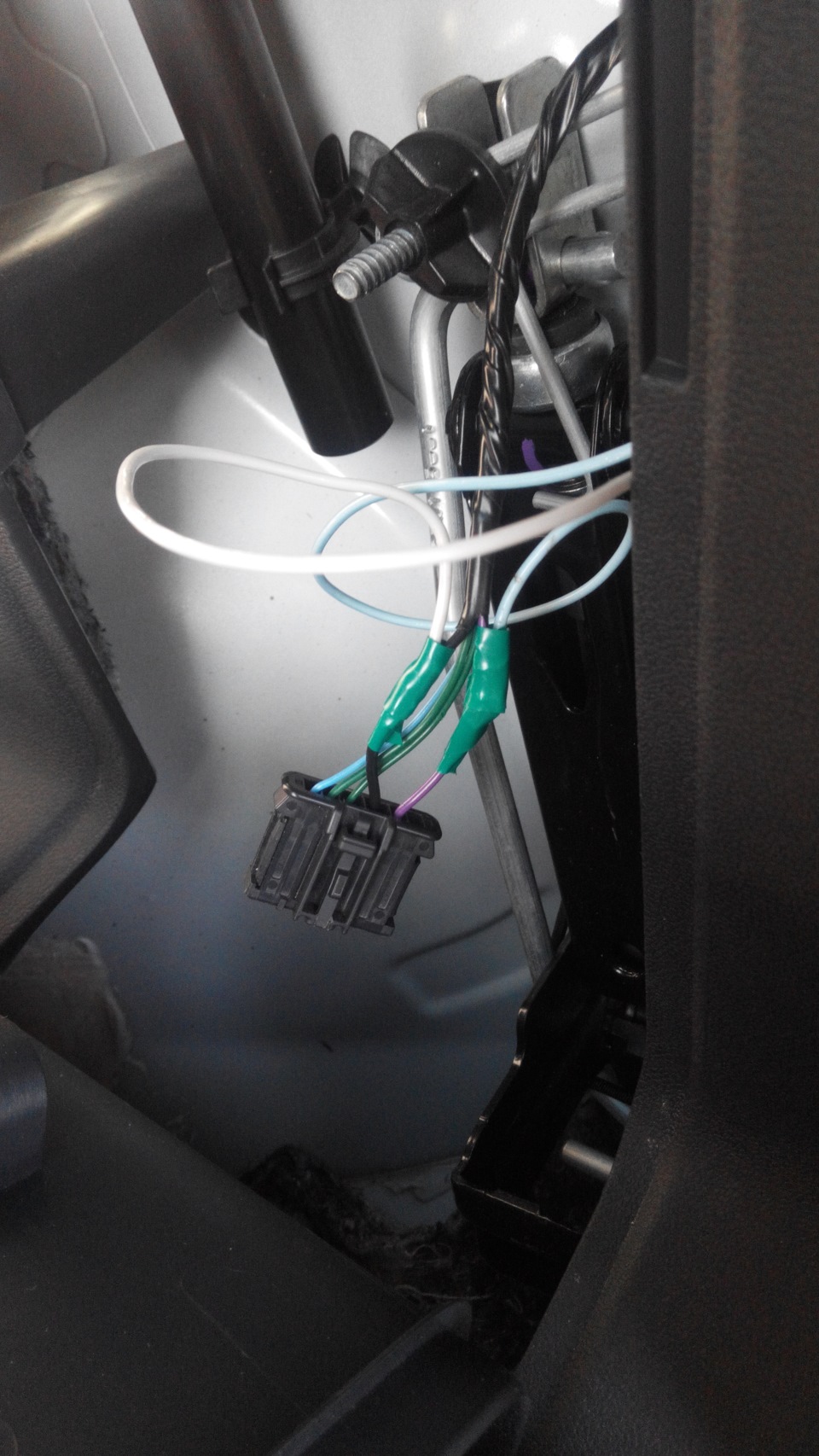

и вот за ним находится разъем R2). До разъема R2 я добирался, чтобы выяснить куда идет и где заканчивает свой путь провод камеры идущий от магнитолы. Тем у кого провод камеры не подключен к магнитоле, не заморачивайтесь — тяните напрямую, сэкономите время и словарный запас великого и могучего русского языка. В моем случае, как только пришлют контакты для провода камеры ответного разъема R2, установлю и прикручу все обратно.

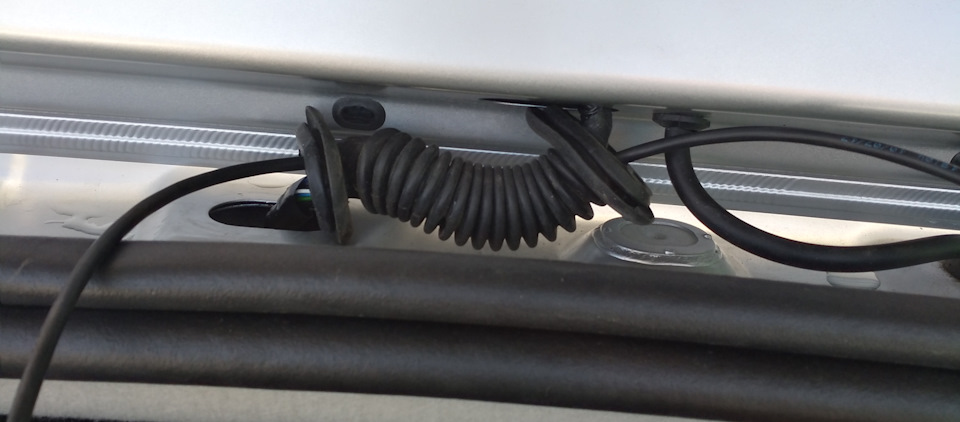

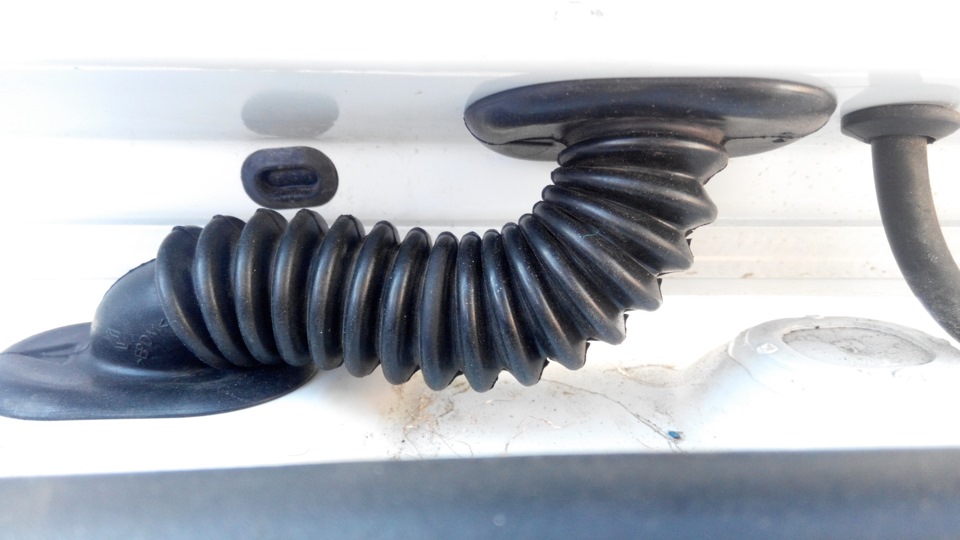

Сначала извлек гофру из кузова и протащил через него ШВЭП (трудностей не возникло):
Далее процесс протяжки провода «от места установки ламп подсветки номера» до отверстия установки гофры в верхней части двери. Взял тросик диаметром 2,5мм в ПВХ изоляции (который применяют для подвешивания проводов, сушки белья и т.д.) и протащил его по левой стороне крышки багажника до отверстия куда вставляется гофра. Далее привязал тросик и ШВЭП изолентой и втянул к месту расположения провода камеры:

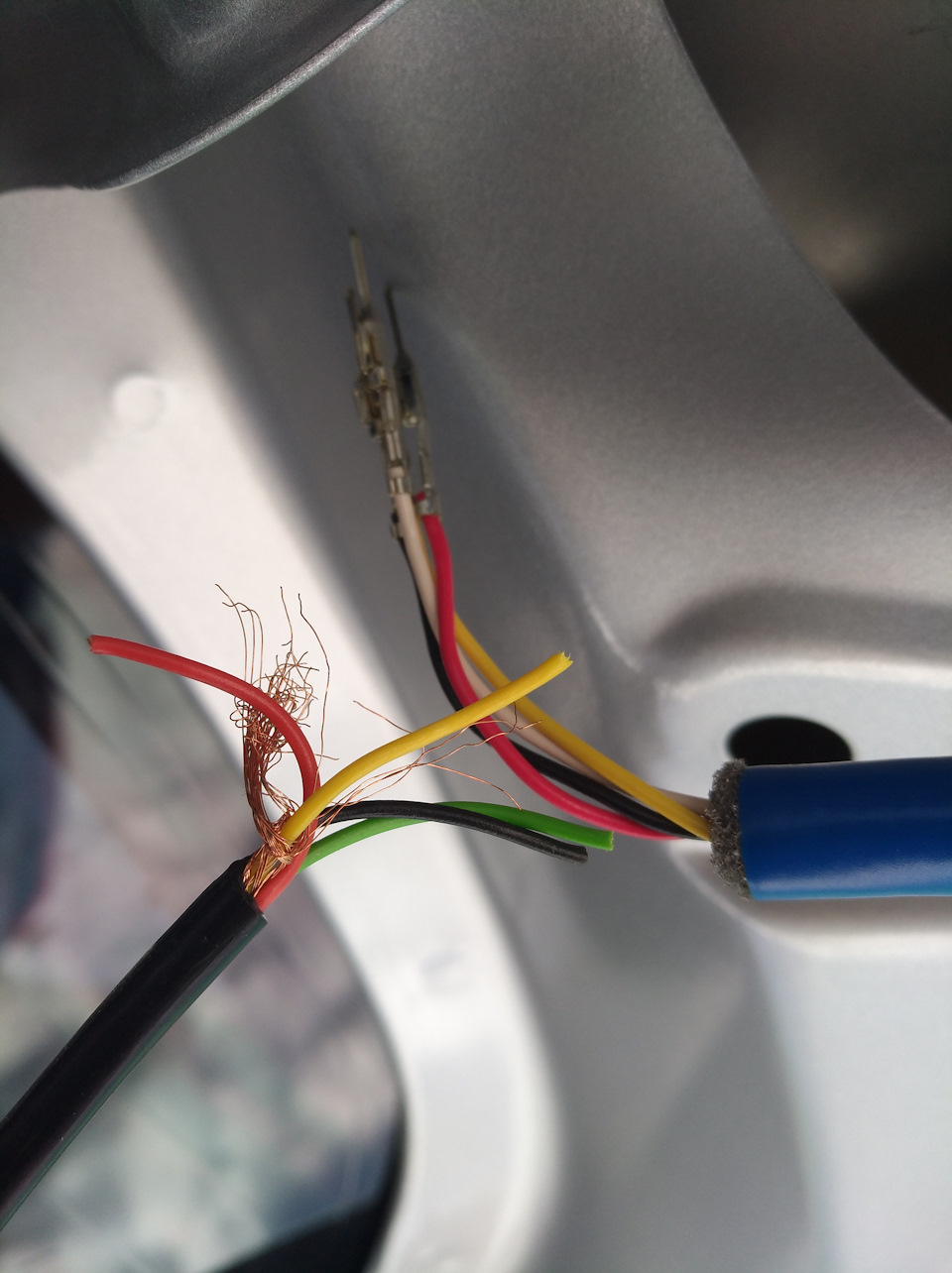

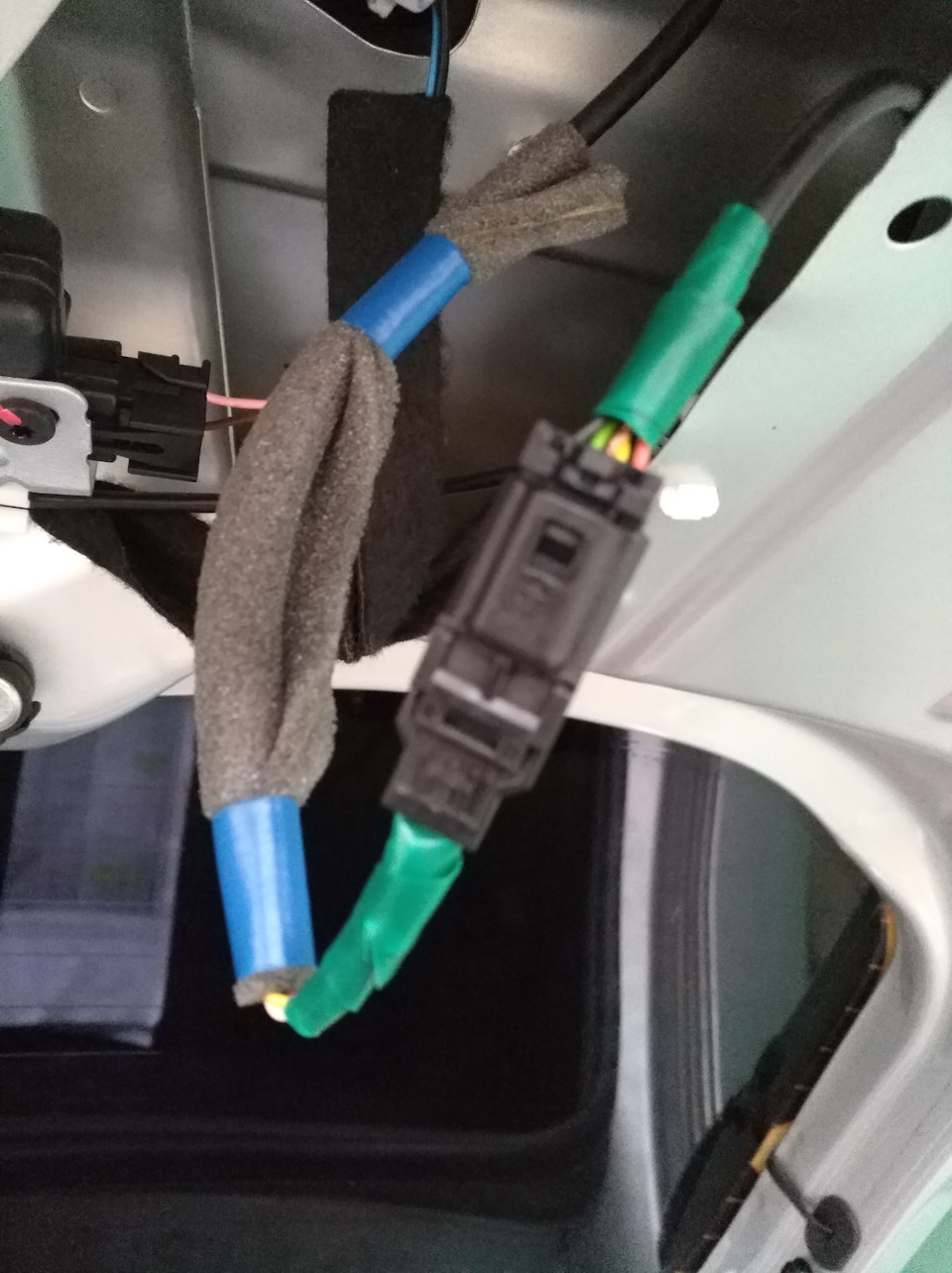

Далее соединил разъемами провода камеры и провода ШВЭП:

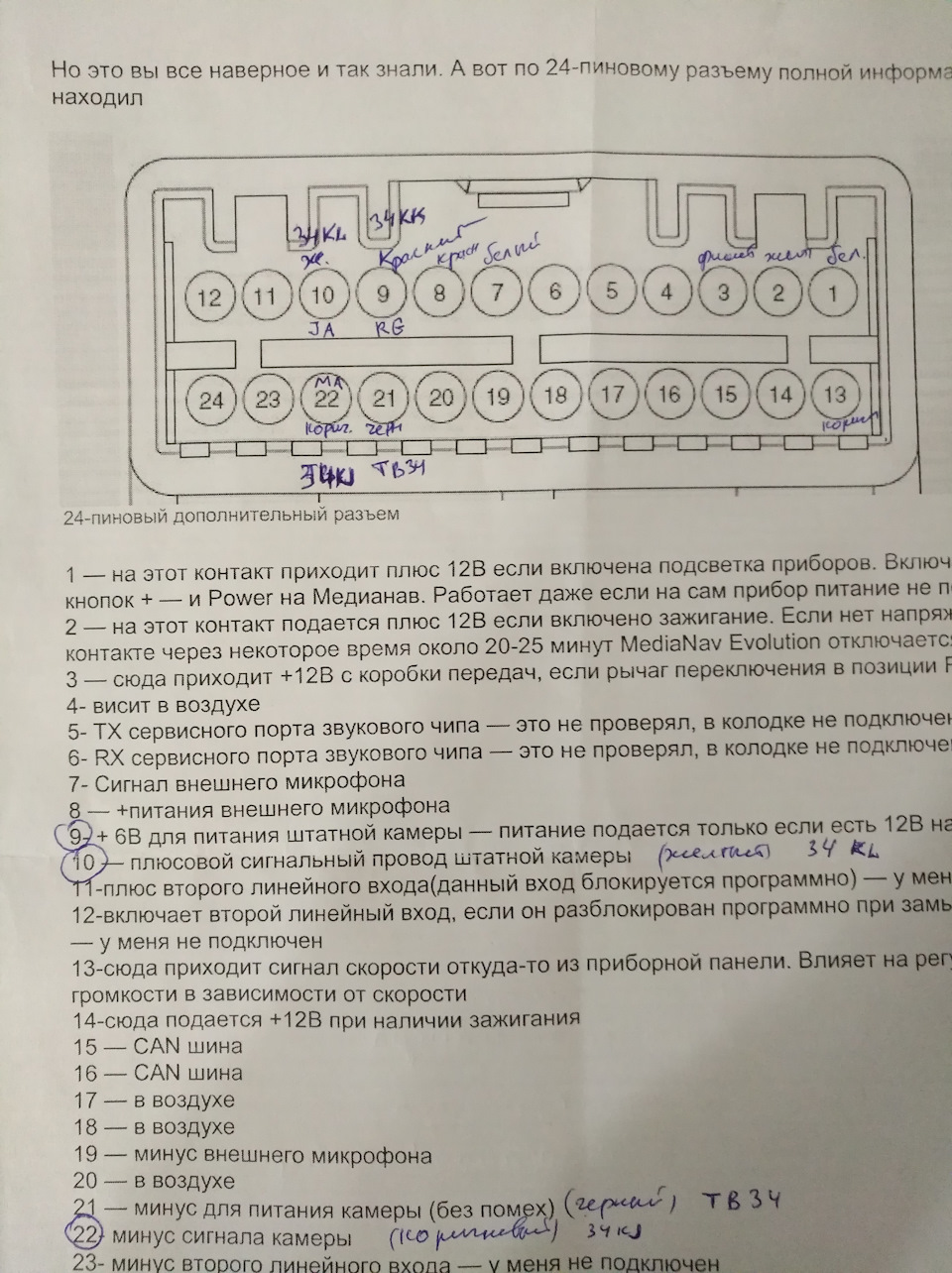

Расшифровка цветов проводов камеры:
красный («+» камеры, по схеме обозначен 34KK), в разъеме магнитолы 9 контакт
желтый («+» видеосигнала камеры, по схеме обозначен 34KL), в разъеме магнитолы 10 контакт
черный («-» камеры, по схеме обозначен TB34 экранированный без помех), в разъеме магнитолы 21 контакт
белый («-» видеосигнала камеры, по схеме обозначен 34KJ), в разъеме магнитолы (у меня он коричневый) 22 контакт.
Установка камеры заднего вида
Всем привет, кто посещает мой журнал. Сегодня запись посвящена камере заднего вида. Начну я пожалуй с маленького отзыва о ней.
Саму камеру я брал здесь у автора темы. Да вариант не самый дешевый, но самый простой по установке. Будем честными, честно говоря камера не совсем идеальна. Почему? Сам плафон слегка отличается от оригинала не в лучшую сторону, камера заказана у наших братьев Китайцев, все собрано вместе, штатная длина проводов оказалась не достаточно длинной.
Итог:
Качество сборки: 4 из 5
Качество материалов: 3 из 5
Качество отображения камеры: 3.5 из 5
Обзорность: 4 из 5
Комплектация: 3.5 из 5
По поводу камеры, видно достаточно неплохо, но почему-то у меня есть мелкие мигающие артефакты в виде синих пикселей + она все-таки подтормаживает. Возможно из за моего процесса монтажа? Посмотрим.
Сначала я думал, что же сделать с магнитолой, позвонить дилеру и попросить активации или купить прошивку Menavrus и радоваться жизни. Учитывая мой опыт работы с дилерами, выбрал второе, хотя как работает наш дилер я пока не вдавался в подробности и думаю слава богу. В конце укажу конечную стоимость, без учета расходки, указанной ниже.
Что нам понадобится для монтажа камеры?
Паяльник 60 Вт, припой и канифоль, изолента, ключ Т20 или в народе звездочка, удлинитель и сама розетка на 220 В, две руки, сообразительность (немного подкачала…), кусок кабеля от 3 до 6 м для удлинения проводов (взял МКЭШ сечением 0.75. Совет: не берите, слишком толстый, очень сильно советую 0.25 или на крайний случай 0.5, дальше объясню почему), RC колокольчик типа «мама» (Взял со старой видеокарты, когда еще выход на ТВ цеплялся через такие колокольчики, сейчас же эра HDMI! Хотя советую, все же отдельно приобрести данную фишку, а то сечение кабеля довольно небольшое, тем самым создает трудности при пайке), фишка Audio CD-ROM или аналогичная и пожалуй все.
Теперь перейдем к установке. Сначала снимаем два плафона освещения номера использовав при этом отвертку и придавливанием с оттягиванием вниз, вытаскиваем плафон, один снимаем и ставим нашу камеру, другой снимаем, чтобы заменить лампу, которая идет в комплекте, для ровного освещения (как стоит плафон и камера покажу чуть ниже). Дальше самая сложная часть, как вы уже знаете, это 5 дверь, с ней я провозился достаточно долго, получилось конечно не совсем удачно, но зато все спрятано.
Как снимается накладка? Откручиваем 2 винта Т20 и аккуратно с усилием тянем на себя накладку, которая крепится клипсами к железу. Клипс около 6-8 штук, сейчас точно не скажу. Ничего сложного нет, но когда снимаешь, достаточно страшно. В первый раз вообще потянул так, что накладка просто упала. Снимал я ее и одевал около 3х раз, немного повредилась часть одной клипсы, менять не стал, немного ее повернул, да поставил накладку на место, ничего не трясется сейчас, все сидит жестко.

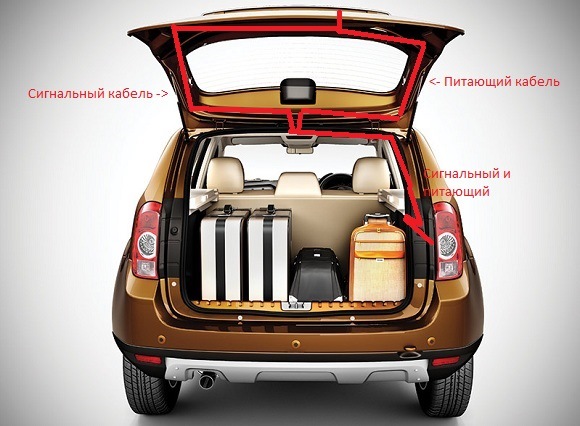

Вот схематично набросал, как прокидывал кабель.
Было достаточно не просто, т.к. сначала я взял цельную твердую алюминиевую жилу протягивал, протягивал, протягивал, протягивал, застревает и застревает, для прослеживания снял уплотнители от подогрева заднего стекла. Предварительно так же снял гофру (про нее чуть попозже), чтобы поймать жилу, с одной стороны сделал крючок, поддел кабель и таким образом его с натягом вытащил. Фотография размещения проводов:
Питающий и сигнальный кабель нарастил, запаял и заизолировал, потом протянул по схеме выше. Длина без наращивания это практически на выходе из 5 двери снизу. Сигнальный кабель сначала я попробовал прокинуть без удлинения, мне не хватило, около метра, решил нарастить. Срезал колокольчик в верхней части соединил и припая его с кабелем, затем протянул свой практически до фонаря и там уже снова пропаял с родным кабелем и повел дальше (какая жила «плюс» или «минус» я написал чуть ниже). Весь кабель закрепил в штатные места, где располагается кабель подсветки номера и заднего дворника, держится уверенно.
Один из сложных моментов оказался это протащить через гофру 4 жилы! Вот здесь я взял достаточно тонкую спицу, которая не гнется, по максимуму сначала продел ее сквозь гофру, затем загнул ее край, зацепил туда 4 провода и вытянул с большим усилием (т.к. я удлинил сигнальный кабель, мне не пришлось тянуть колокольчик через гофру и слава богу!). Предварительно с МКЭШ я снял внешнюю изоляцию, оставив на нем только жилы для питающего и сигнального кабеля. Питающий я сразу разрезал, а вот сигнальный только в верхней части гофры, в следствии чего мне пришлось снова паять, почему-то я сделал так, зачем? История умалчивает. В итоге получилось так, ничего не видно, все спрятано:
Дальше на выходе гофры пошел вниз, я не стал через весь потолок тянуть кабель, тем самым снимать пол обшивки, да так бы я сэкономил большую часть кабеля, не стал надеяться на свою аккуратность, протянул по другому, тем более кабель я нарастил. Немного отгибаем обшивку под уплотнителем вытягиваем сигнальный и питающий кабель, затем снова по края отгибаем обшивку и пропускаем кабель под ней, как я указал на примерной схеме, дальше доходим до пластмассовой части с правой стороны, скручиваем один винт т20 немного отгибаем, затягиваем туда кабель, закручиваем винт. Затем через внутреннюю часть добираемся до фонаря заднего хода.
Собственно про кабель и его подключение расскажу отдельно. Красная фишка от камеры — питающий кабель, желтая фишка — сигнальный. У красного фишки две жилы, черная — «минус», красная «плюс». Т.к. я нарастил кабель, у меня получилось, что голубоватая жила «плюс», белая — «минус». Также на сигнальном кабеле отдельно торчит красненький проводок для подачи +24В на магнитолу, но т.к. Menavrus не нуждается в подаче данного напряжения, то этот провод я даже не наращивал. Для тех, кто будет наращивать. Черная жила у сигнального кабеля — «минус», коричневая — «плюс», красная — «управляющий сигнал +24В» (я его не использовал).
Так, едем дальше. Снимаем фишку заднего правого фонаря, снимается просто, нажимаем по углам и тянем на себя. Немного отодвигаем заводскую изоленту. Как видно ниже, фиолетовый провод — «плюс», черный — «минус», т.е. на фиолетовом проводе появляется напряжение в момент включения задней передачи. Зачищаем изоляцию и в соответствии с полярностью проводов, соединяем, запаиваем и изолируем. У меня получилось следующим образом:

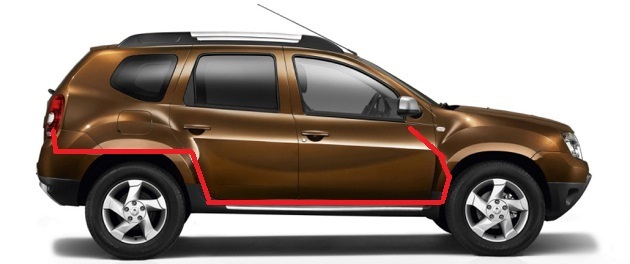

Так здесь мы справились. Теперь нужно протянуть через весь салон сигнальный кабель. Примерную схему вы можете увидеть ниже.
Ранее мы протянули сигнальный кабель к заднему фонарю. Спускаем его ниже и через щель в нижней части между пластмассой и железом вытянул весь кабель. Кабель МКЭШ с изоляцией остался около фонаря, поэтому мне не составило труда в нужные щели продеть штатный кабель, ибо сечение его жил очень маленькое. Да можно было как-то повозиться, возможно снять правую часть и кинуть кабель еще лучше, но я не стал заморачиваться, т.к. при моем подходе кабель тоже не видать, если только не постараться его найти, что незнающим будет сложно. Так вот мы вытянули кабель, дальше я протянул его под пенопластовым «вещевым ящиком» и «поймал» за задними сидениями. Затем я спрятал его в нижний уплотнитель задней двери, можно конечно и под обшивку пола (хозяин — барин), завел под пластмассу между дверьми, затем через уплотнитель передней пассажирской двери, потом под обшивкой переднего пассажира и тем самым добрался до нашей торпеды и собственно магнитолы.
Как снять торпеду, я выкладывал видео одного хорошего человека в своей теме про контроллер ДХО. В общим чертах делаем следующее: сначала снимаем серебряную накладку, затем нам надо снять лакированную, чтобы ее снять надо ослабить правую часть пластмассовой детали выше, чтобы было удобнее и безопаснее. Скручиваем 4 винта Т20. Все магнитола свободна! Вытягиваем ее на себя и вуаля доступ к фишкам магнитолы получен!
Нам нужна белая фишка, она находится справа, мимо нее вы не сможете пробежать, т.к. она самая большая.
Вот здесь нам пригодится RC колокольчик типа «мама». Центральная часть колокольчика — «плюс», внешняя — «минус». В соответствии с этим подключаемся, как указано на схеме ниже.

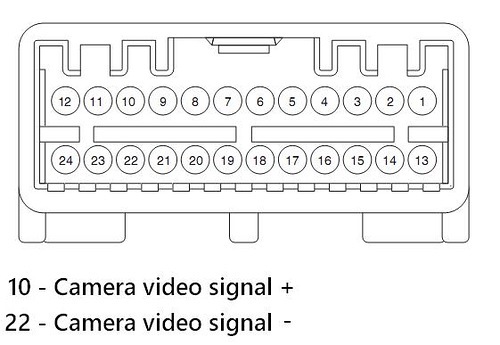

Находим на фишке 10 и 22 контакт, они подписаны по краям на самой фишке с одной стороны 1 и 13, верх и низ соответственно, с другой 12 и 24. И тут меня ожидал сюрприз! На 10 контакте уже был задействован провод! Я немного удивился, затем полазил в интернете, почитал мнение людей. В итоге я срезал изоляцию черного провода и припаял к нему свой «плюсовой» провод. Дальше нужно сделать 22й контакт. Он естественно пустой. Для этого мы берем кабель из под Audio CD-ROM или другой аналогичный ему по размерам и вытаскиваем из него «штырек» типа «мама», затем берем наш «минус» кабеля с колокольчиком и припаиваемся к нему. Для того, чтобы его затем просунуть, нужно использовать иголку, предварительно иголкой ослабив фиксаторы на фишке. Вот, что у меня получилось, на фотографии ниже, не изолированный вариант, затем все, естественно было заизолировано.
Дальше соединяем колокольчики RC вместе, их я опять же перемотал изолентой для фиксации и еще дополнительно к другому кабелю для с той же самой целью. Затем ставим магнитолу обратно, закручиваем винты Т20, ставим все накладки на место и вуаля камера заднего вида активируется при включении задней передачи. Ниже я записал маленькое видео работы, хотя это все банально, но все же. Снимал на телефон, поэтому качество оставляет желать лучшего.
И сам вид камеры ниже, как и обещал в начале моей записи.
На этом пожалуй все, если что вспомню, возможно допишу, всем спасибо и удачи на дорогах!
