Камера заднего вида для автомобиля хендай i40
Установка оригинальной рестайл камеры заднего вида
Всем привет! Оригинальная рестайл навигация стоит уже очень давно и прекрасно работает. И вот дошли руки до полного дооснащения — оригинальная камера заднего вида. Как ни странно была найдена в Питере по приемлимой цене для такой штуковины.
Почему оригинал, спросите вы? Да потому что встает в штатное, предназначенное для нее место, подключается к КАН-шине и рисует динамическую разметку. Ну и качество. Оригинал есть оригинал!
Начал с самого, пожалуй, главного — герметизации камеры. Кно не в курсе, у всех i40 (а может и у большинства хундаев и киа тоже) болячка связанная с штатной камерой. Со временем пропадает изображение, а при вскрытии оказывается что все платы, разъемы сгнили от попадания влаги.

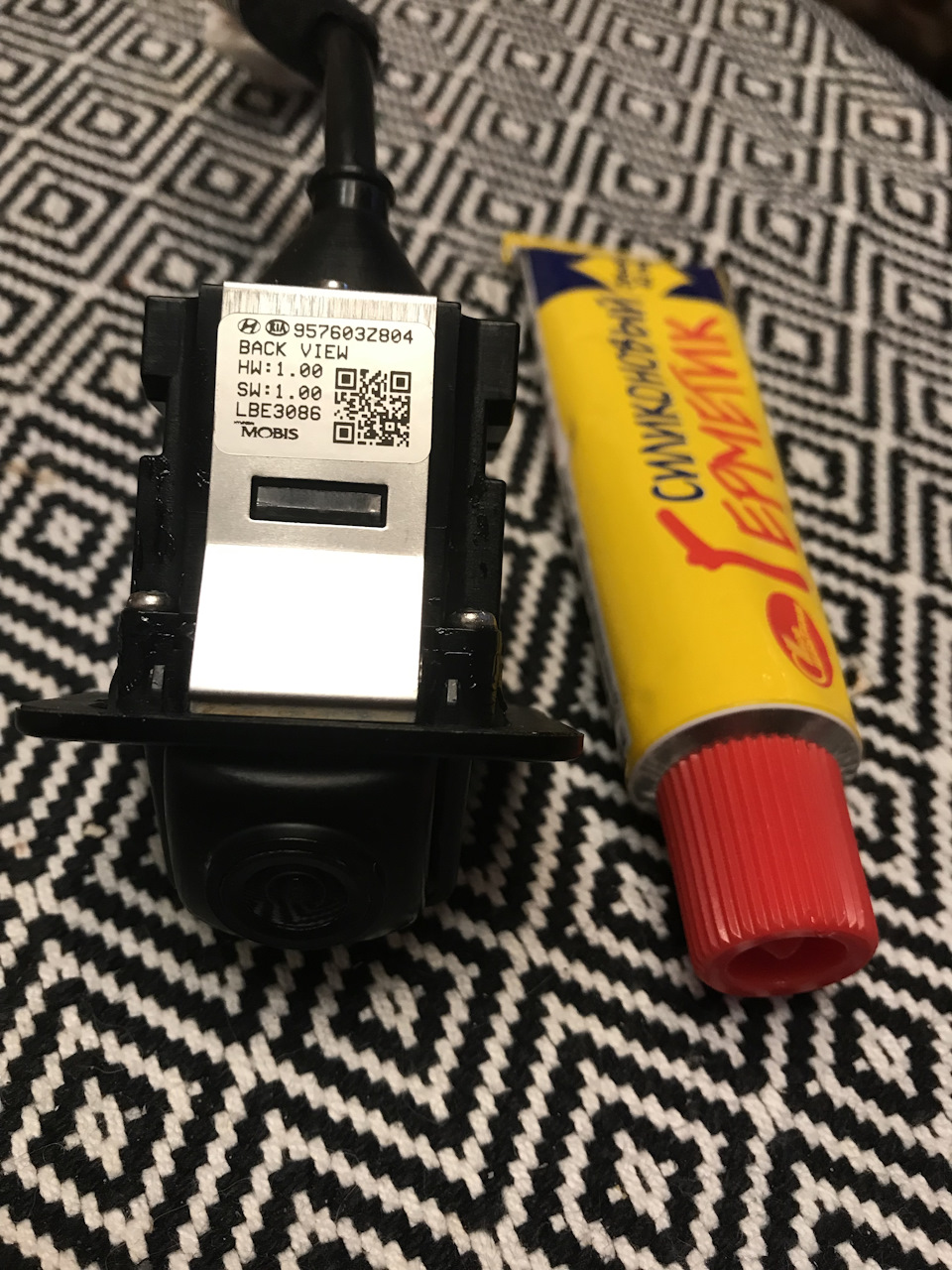

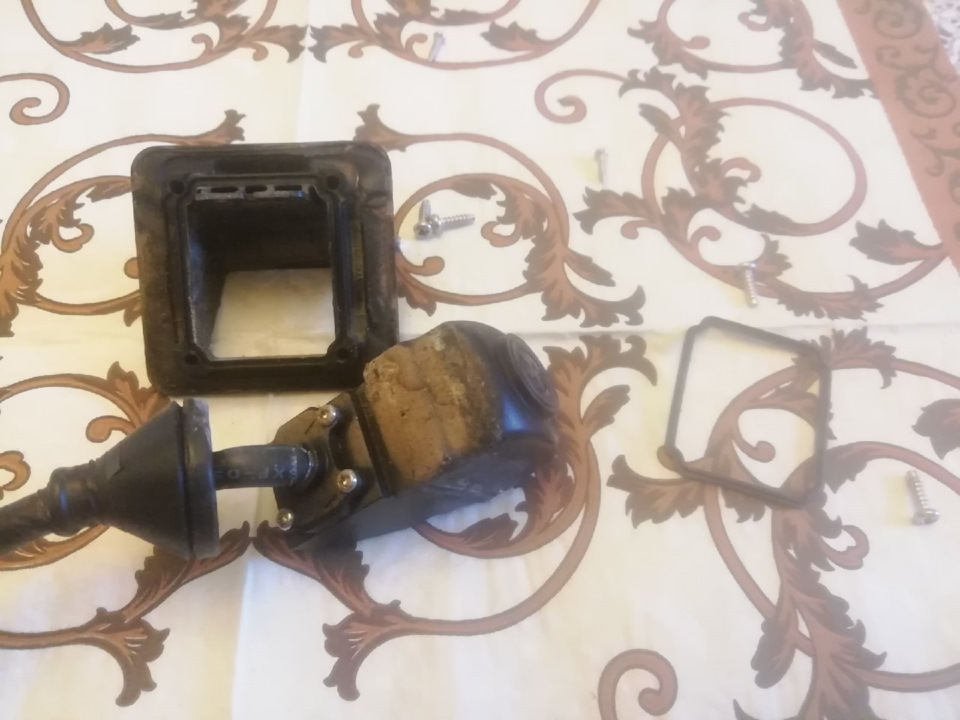

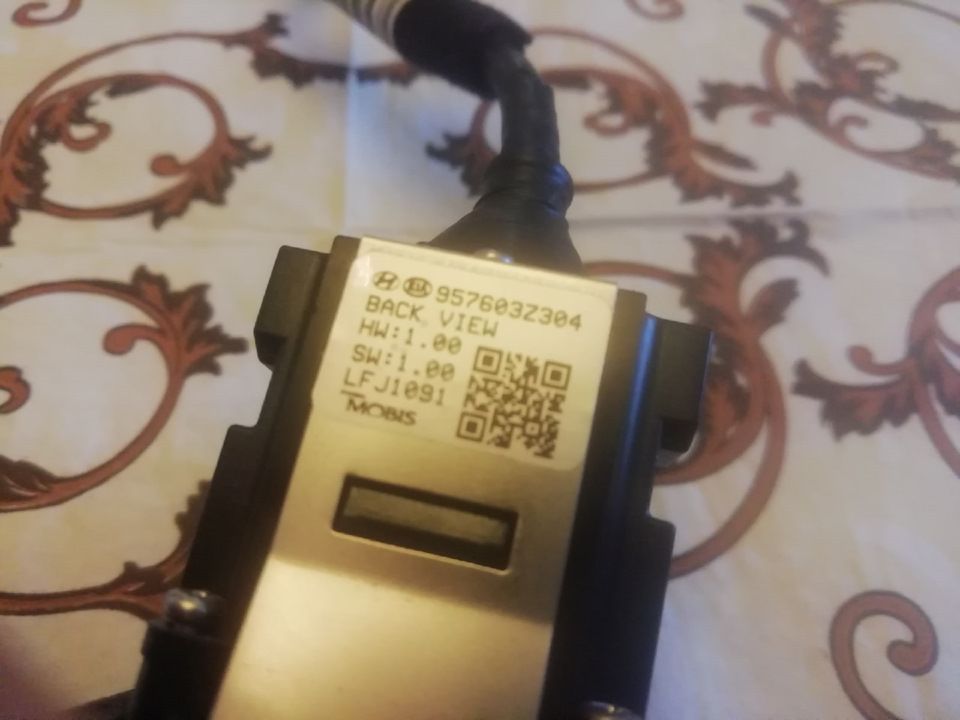

Мне камера досталась от европейца, состояние отличное, разве немного пыльная была внутри. Ничего, все намыл, протер, и при сборке обильно промазал все щели герметиком.

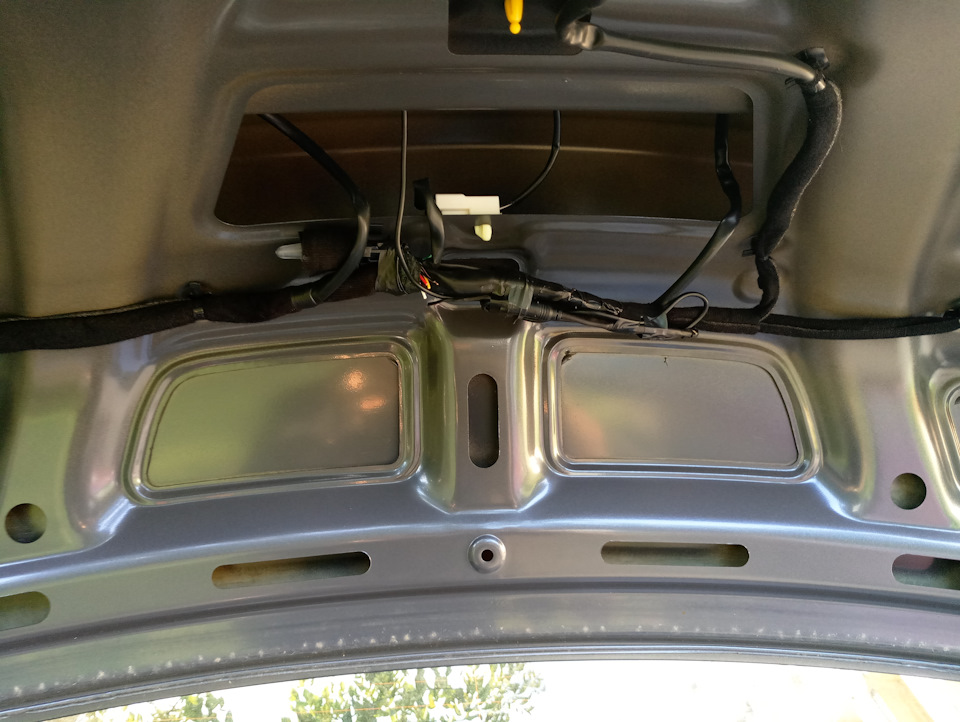

Здесь немного пришлось повозиться. Вскрытие обшивки крышки багажника показало присутствие там проводки под камеру, что однозначно было хорошей новостью. На всякий случай я затарился проводкой камеры с распила Galant Fortis что бы если что проложить ее. Но пронесло.
Так же разъем был и за магнитолой прикручен к проводке =)

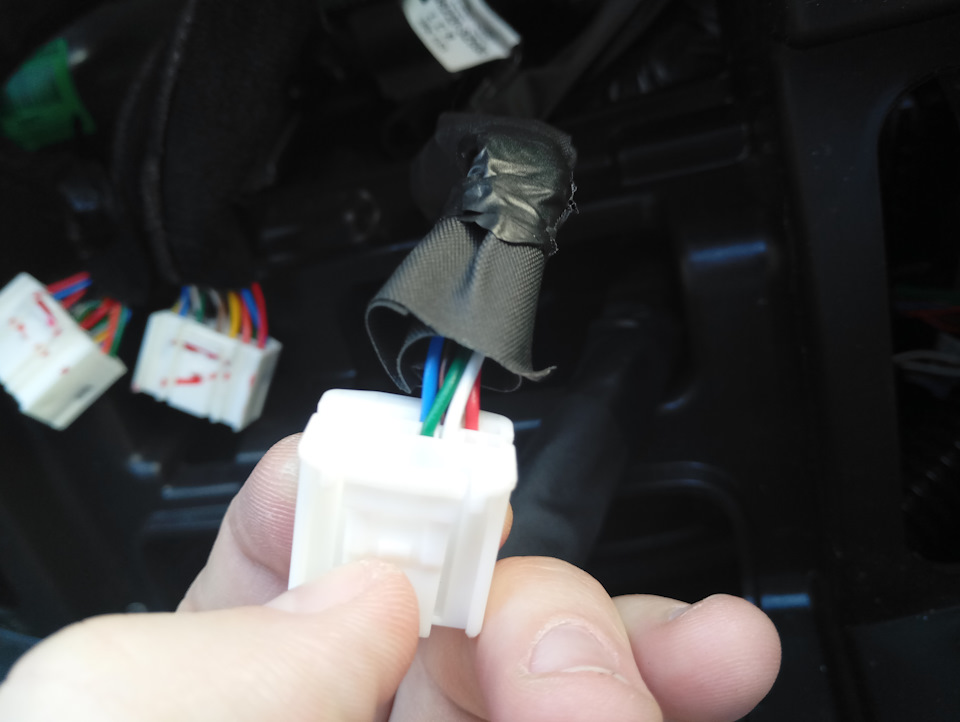

При осмотре выяснилось что разъем в крышке багажника и у самой камеры — оба ПАПЫ! =)
Так же не подходил разъем для магнитолы — он был заметно меньше чем на самой магнитоле.

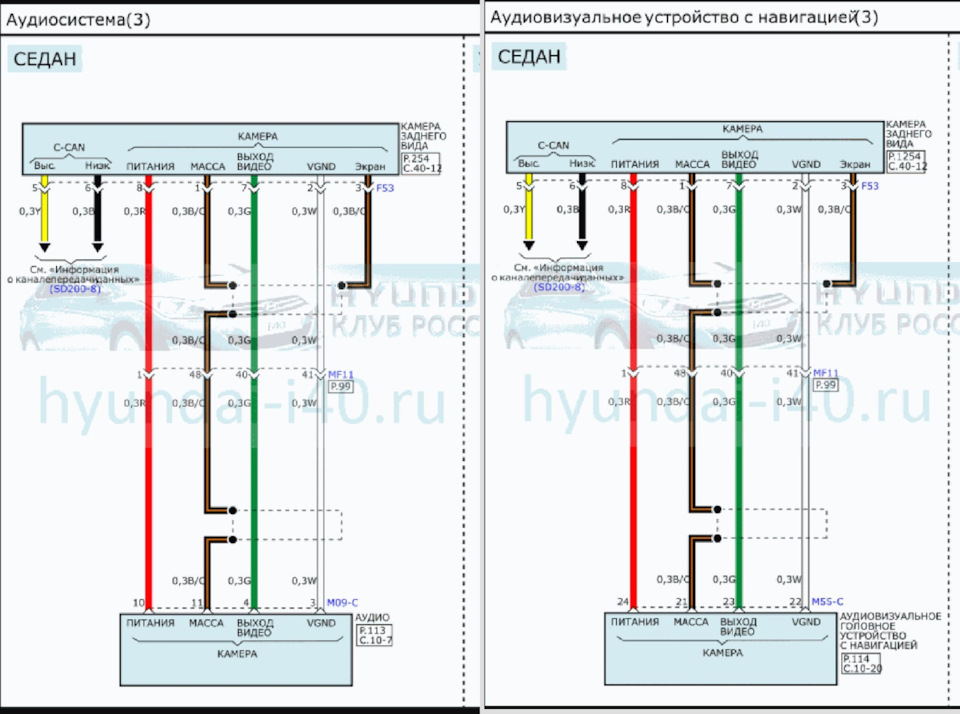

Вооружившись электросхемами, за которые огромное спасибо Сергею ( Sernaiko ) стало сразу понятно.
Проводка на машине для рестайл камеры, это факт. На разъем камеры в крышке багажника приходят 2 провода КАН-шины. Разъем в крышке и на камере — оба ПАПЫ, разъем в магнитолу меньше чем нужно.
Оказывается проводка предназначена для обычной магнитолы с маленьким цветным экраном а не для штатной рестайл навигации.
Немного подрезав маленький разъем и вставив пины на камеру в самый низ разъема он был успешно установлен в магнитолу (удачно что все пины для камеры находятся в одном месте).

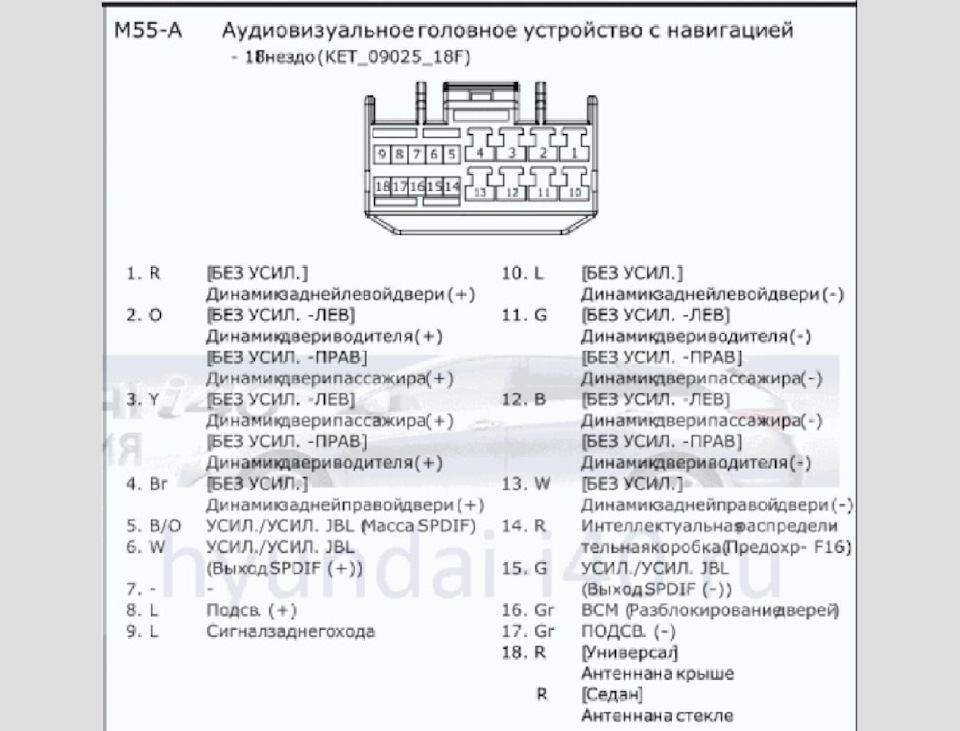

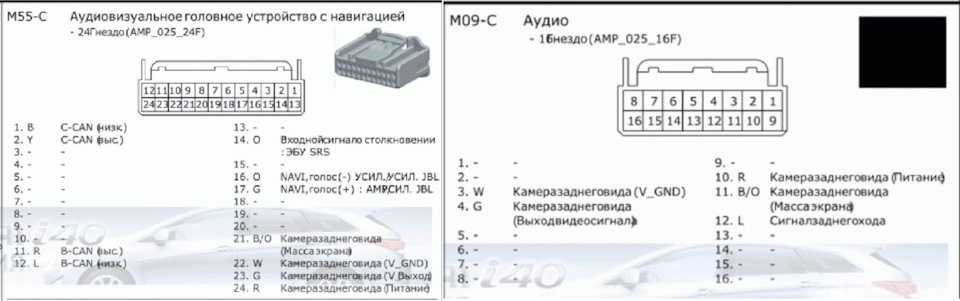

Так же пин №12 из M09-C был переставлен в разъем М55-А (пин №9) Это сигнал включения заднего хода.

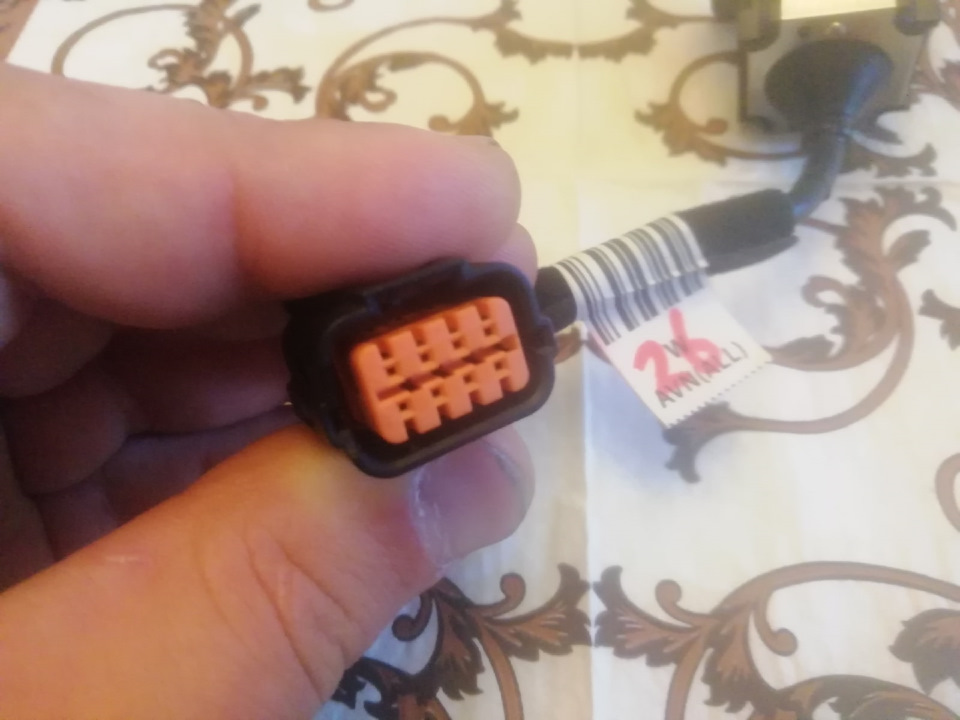

Для подключения самой камеры использовал разъем от митсубиси, коих у меня очень много.

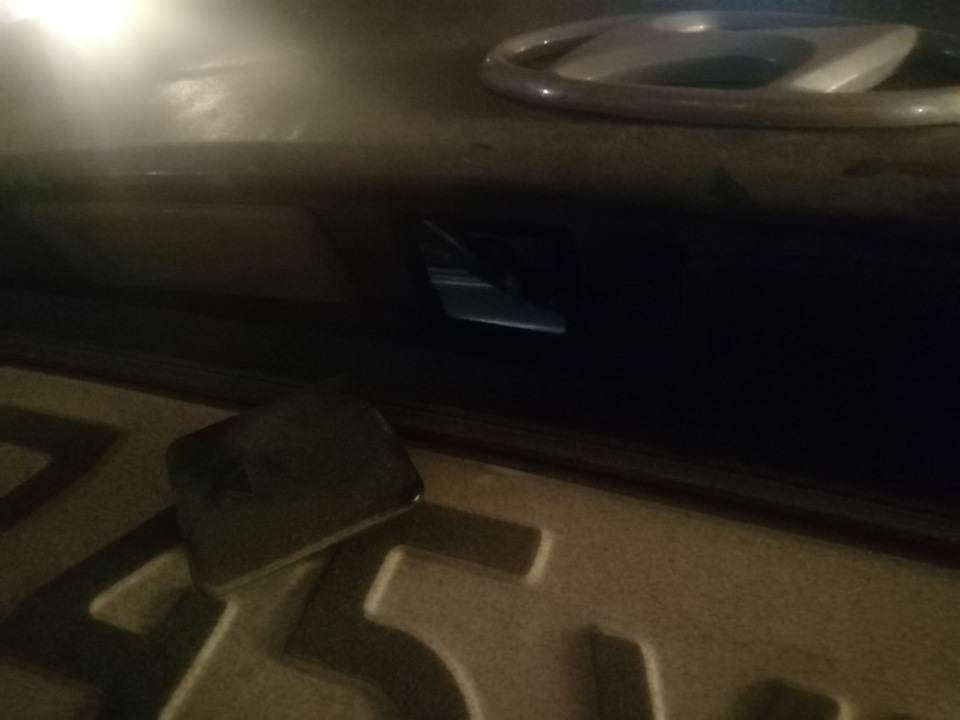

Что удобно, для камеры уже есть вырез прикрытый заглушкой.
После установки и подключения камера заработала

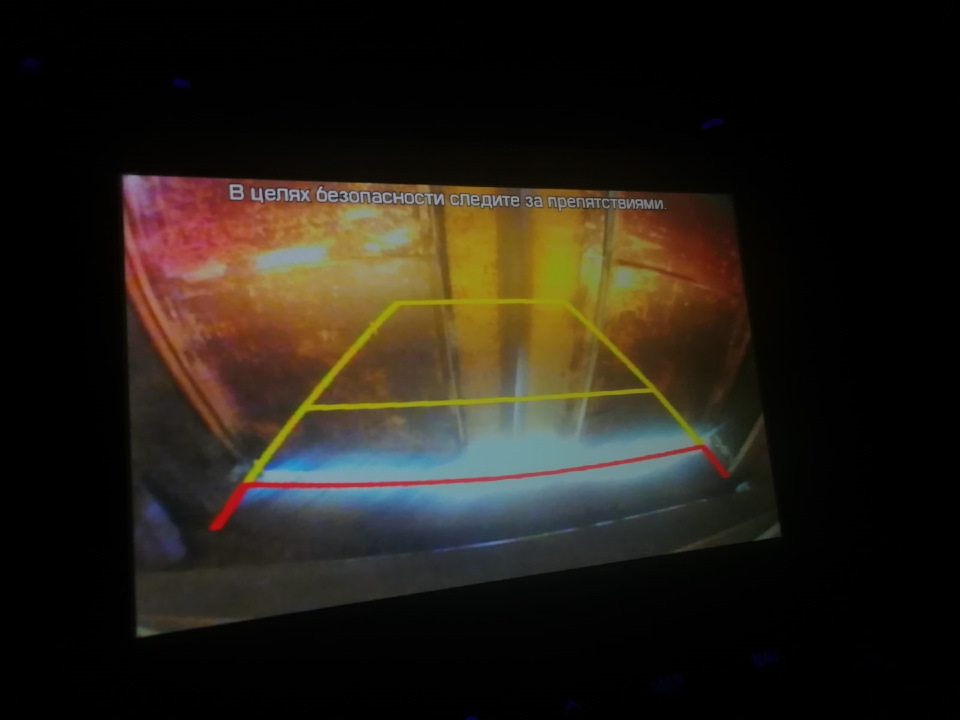

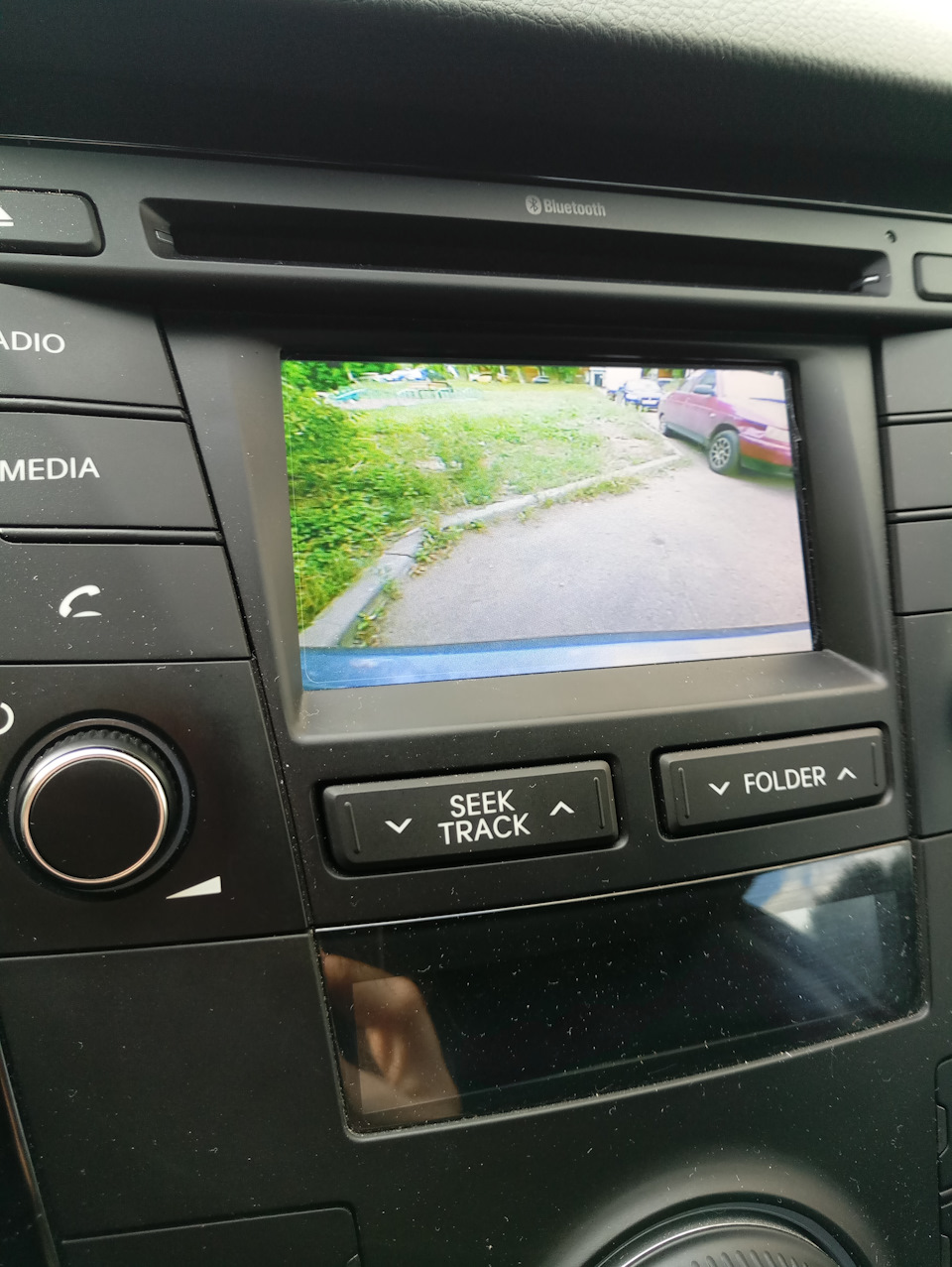

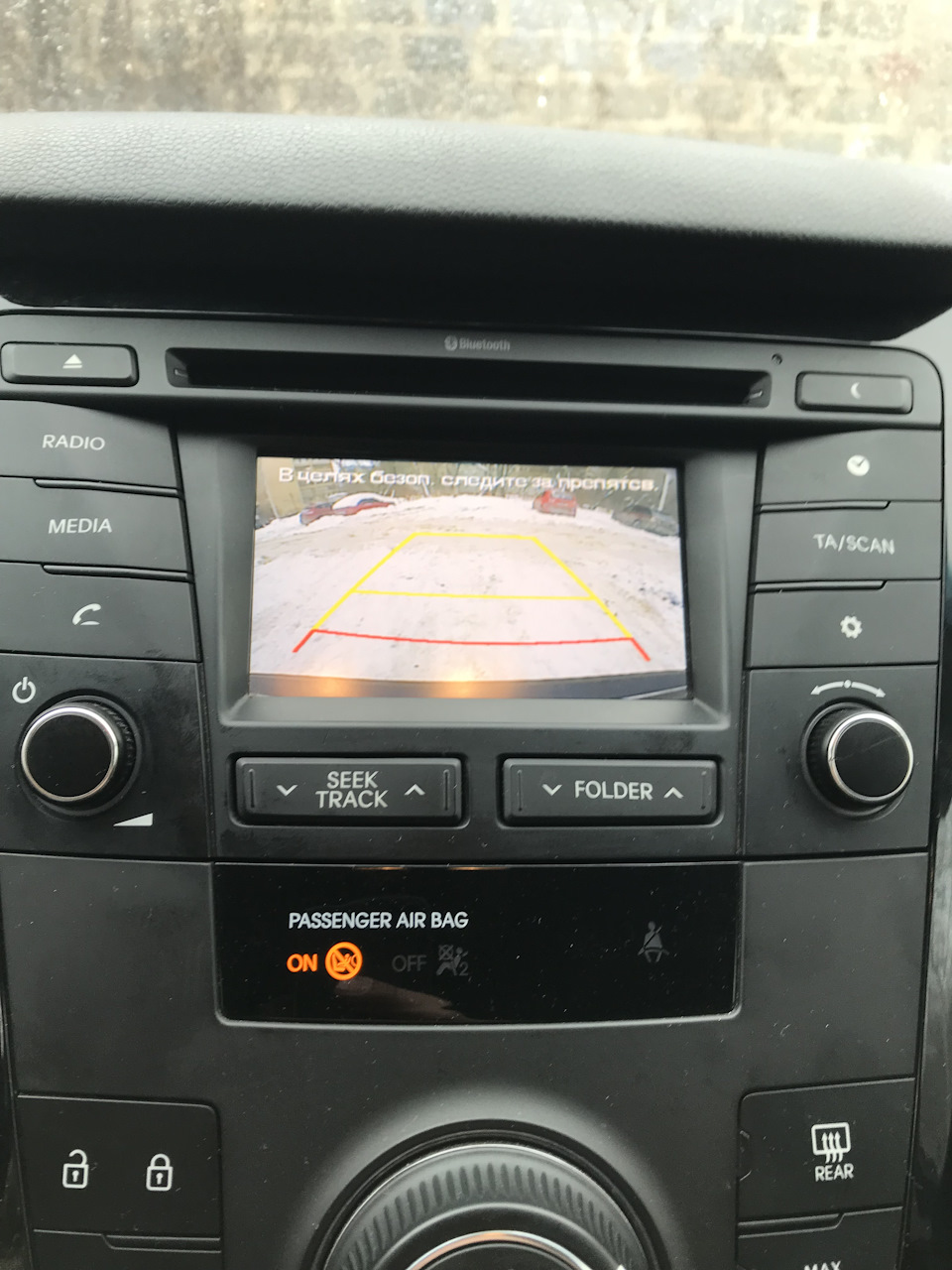

И динамические линии тоже =)
Работает это так — на камеру приходит КАН-шина, камера сама рисует разметку исходя из угла поворота руля, и на магнитолу выдает уже готовую картинку с разметкой. Выходит что эту камеру с разметкой можно установить на любую магнитолу! Более подробно про подклчение рестайл камеры и сравнению с дорестайл.
Всем спасибо за внимание и удачи на дорогах!
Установка неоригинальной камеры 6 вольт на Hyundai i40
Привык всё делать болт-он, но ценник на новую камеру оригинал просто жесть как кусается…
Ищем альтернативы, драйв2 нам в помощь, и наткнулся на посты которые выкладывали владельцы машин Mazda, заказывали камеры с aliexpress 6ти вольтовые.
Значит такие камеры есть, ищем в интернет магазинах Москвы в наличии — находим, ценник чуть больше четырех тысяч рублей, по цене подходит, к слову на авито продавали камеру БУ оригинал ценник 7000 и не в Москве, за кота в мешке — дорого.

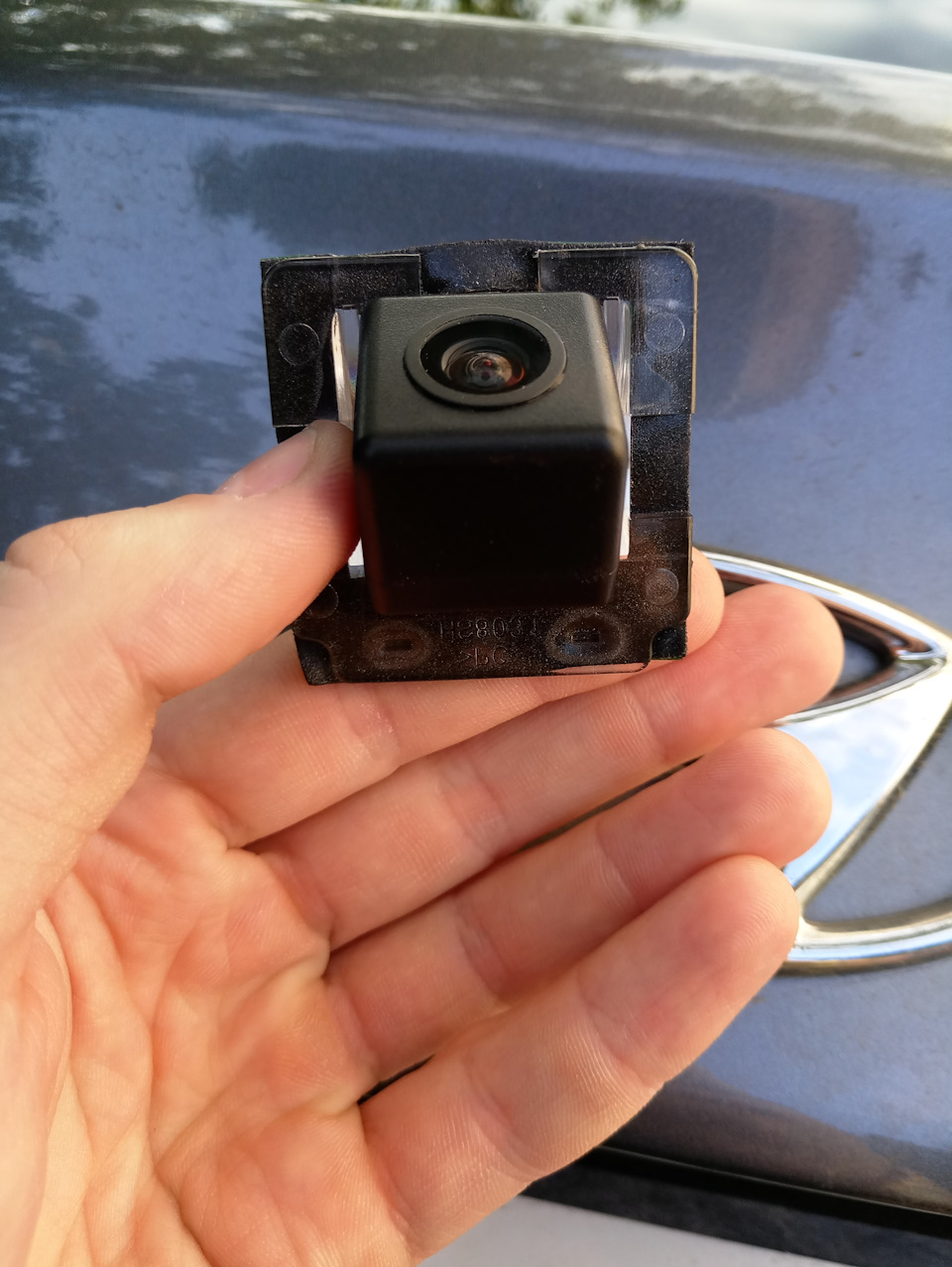

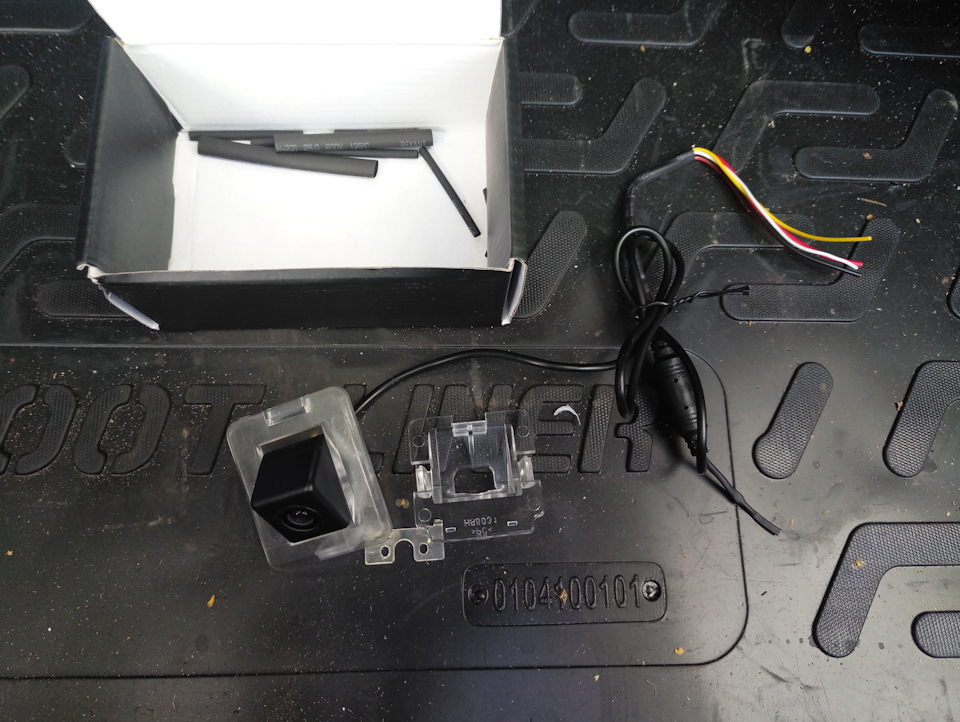

В общем, заказал привезли вот такую камеру, с комплектом, дополнительно положили второй крепеж который и использовал:
Снимаем обшивку и видим, 7 проводов на коннекторе, а у нас на камере 4 — сюрприз блин. Но ничего, есть же инструкция к камере (которая нафиг не верная, как позже выяснил).
НЕ В КОЕМ СЛУЧАЕ СЛЕДУЮЩЕЕ НЕ ПОВТОРЯТЬ! ВООБЩЕ НИКОГДА И НИКАК!
Подключаем «по инструкции»: от камеры белый провод к белому, черный к черному, красный к красному, желтый к желтому на разъеме в крышке багажника. Всё предварительно на скрутках, решил запустить двигатель и проверить работу камеры…
ЕЩЁ РАЗ ПОВТОРЮ — НЕ ДЕЛАЙТЕ ТАК!
Запустил, всё норм — включаю заднюю передачу и тут понеслось…Приборка загорелась вся, как новогодняя ёлка, тахометр упал, двигатель продолжает работать, электро ручник зажимает-разжимает колодки…резко переводим коробку на Parking-ноль эффекта ручник Не работает — глушим, отходим от шока, идем в багажник и отключаем всё нафиг. Заводим машинку — всё работает нормально, ручник включается-выключается. Пронесло.
Итак, причина ясна — неверное подключение. Находим какой провод неверно подключил, начал с красного на красный — всё норм (запуск двигателя, переключение в R ), глушим подключаем белый — норм, и тут я вспомнил что делал фото разъема на магнитоле :

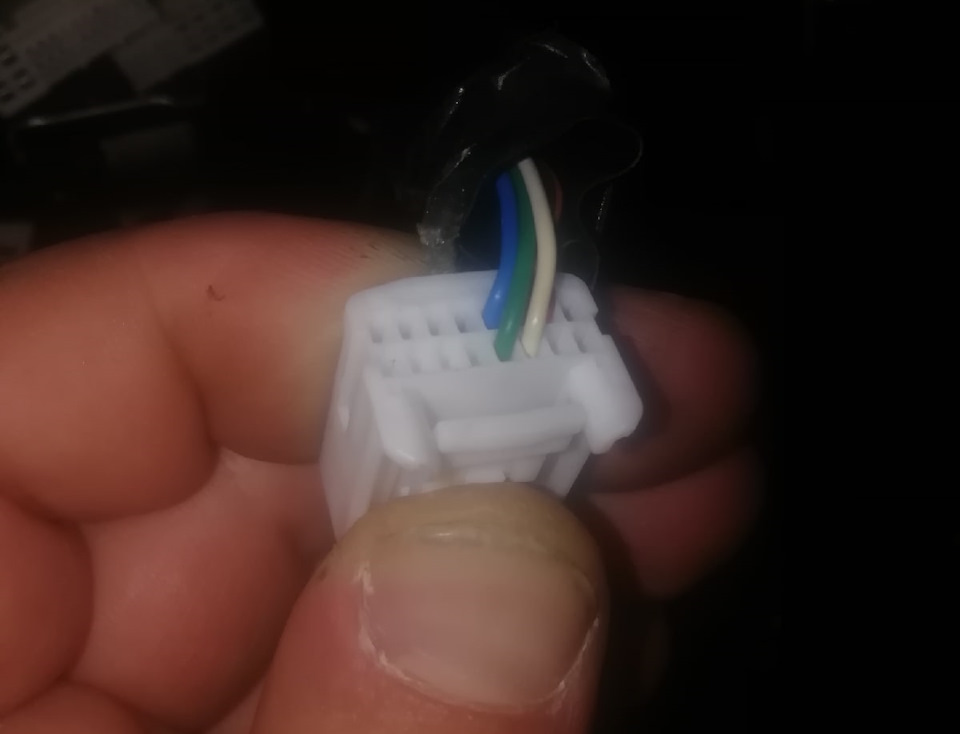

И вообще черного провода нет на разъеме магнитолы.
По практике, обычно «-» и «+» идут рядом (т.к. по схеме прилагавшейся с камерой белый это минус) зеленый — это у нас «плюс» получается?! Ну делать нечего пробуем — подключаем, пуск двигателя, селектор в положение «R», всё норм.

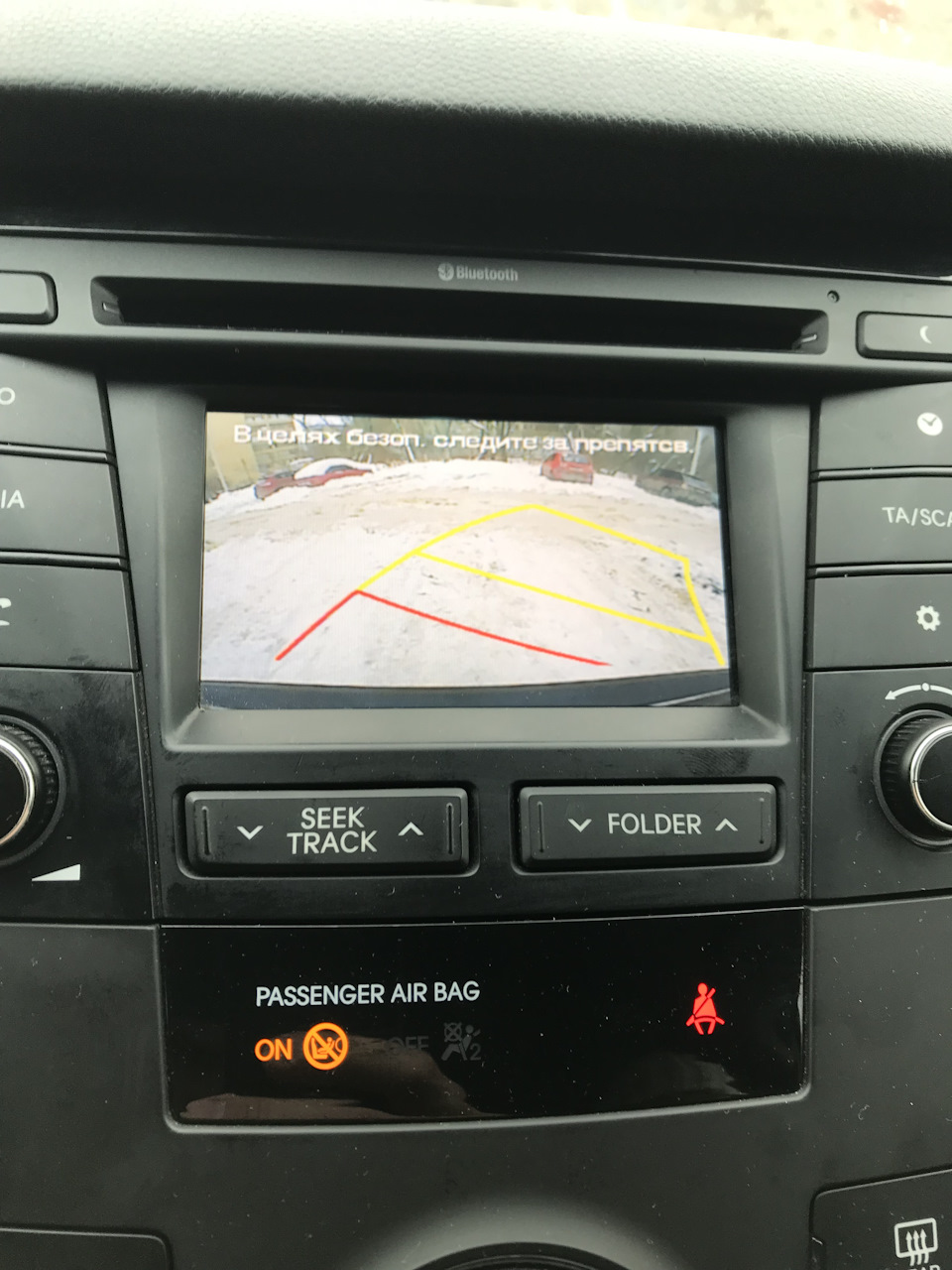

Заработало!

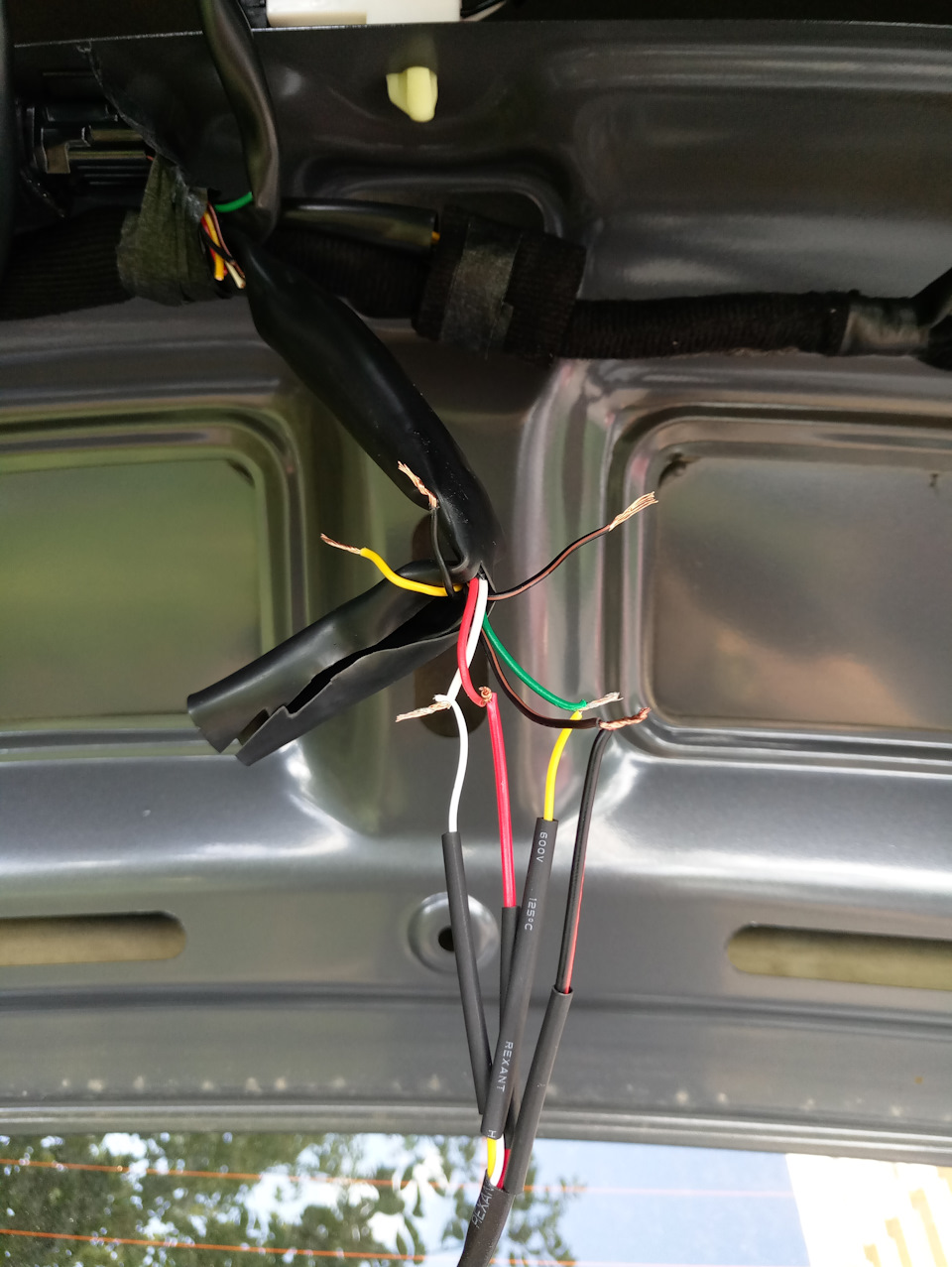

Итак, ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ следующее с камеры белый — к белому, красный — к красному, желтый — к зеленому, черный — к черному с оранжевой полосой (но без едва заметных серых линий).
Вот так всё выглядело на моих «тестах», итоговый результат :

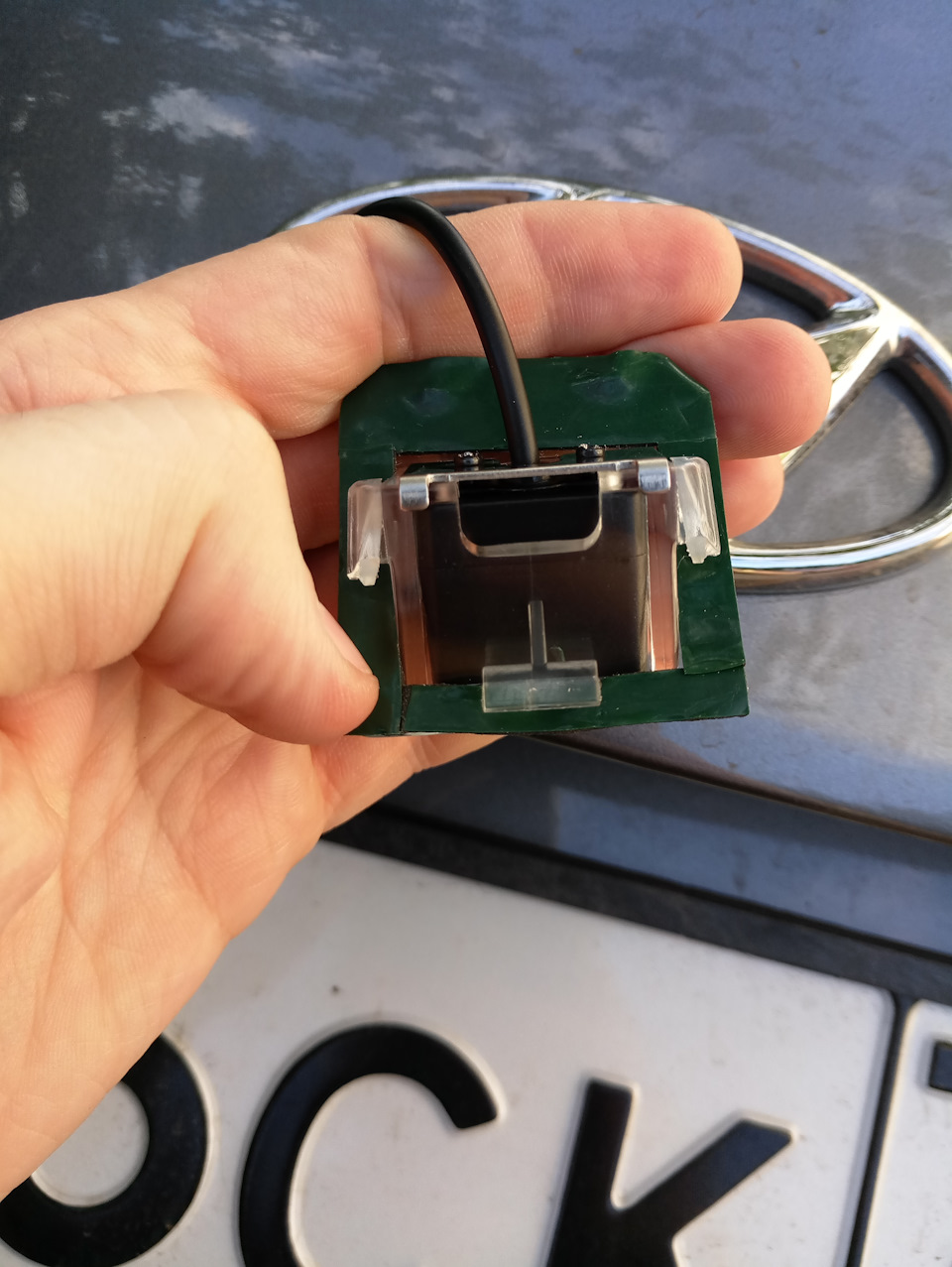

По установки камеры — вторая рамка камеры не слишком герметично прилегает, и имеет щели (позже залью герметик) пока дополнительно, как прокладку вместо сплёна, использовал двусторонний скотч :

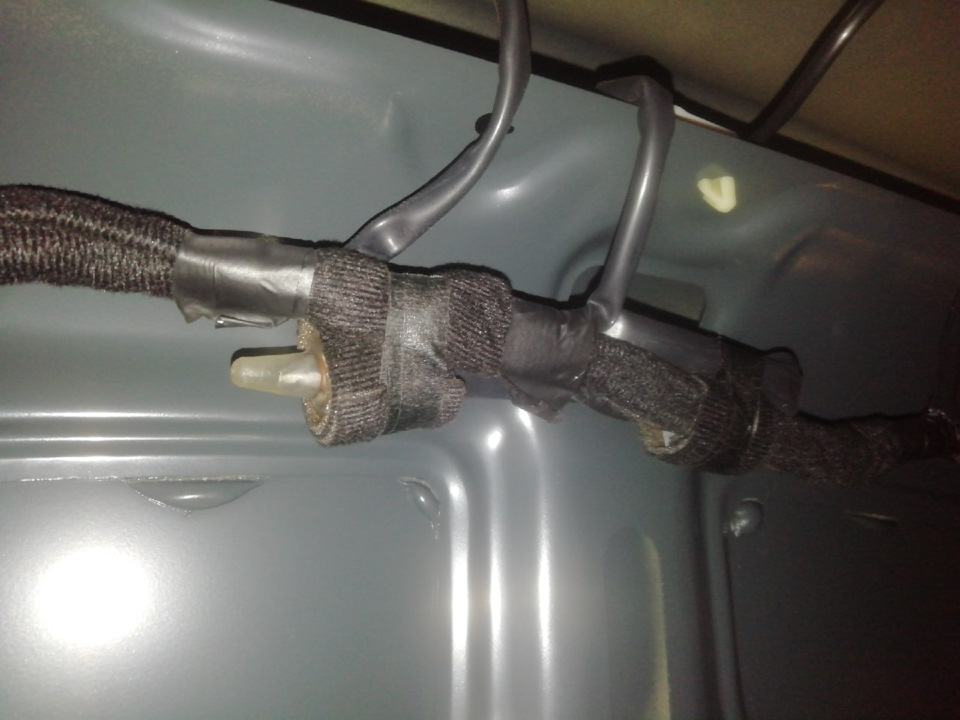

По проводке — всё на скрутках и в термоусадку, в штатную трубку резиновую и на изоленту :

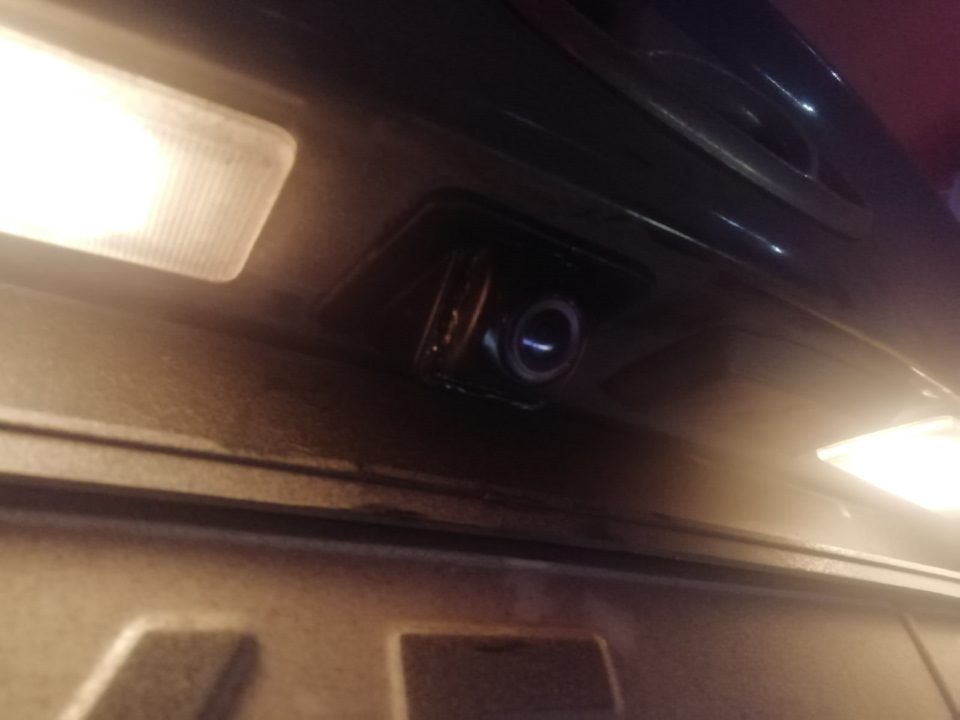

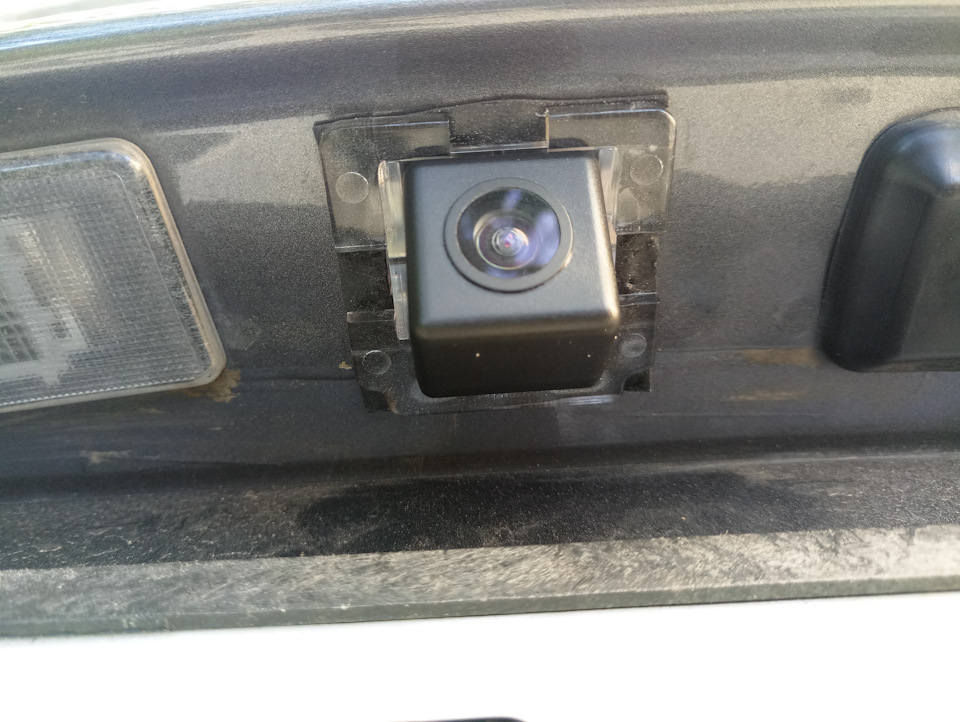

По месту после установки выглядит так:
Из наблюдения — вот ни разу бы не подумал что замыкание в проводке крышки багажника может «положить» всю электрику в авто. Будьте внимательны при подключении.
Итог: За 4320р камера подключается к штатной проводке, линий нет парковочных (хотя у камеры есть отвитвление три провода может это и есть парковочные линии), всё просто в установке, но нужен герметик и правильно подключить.

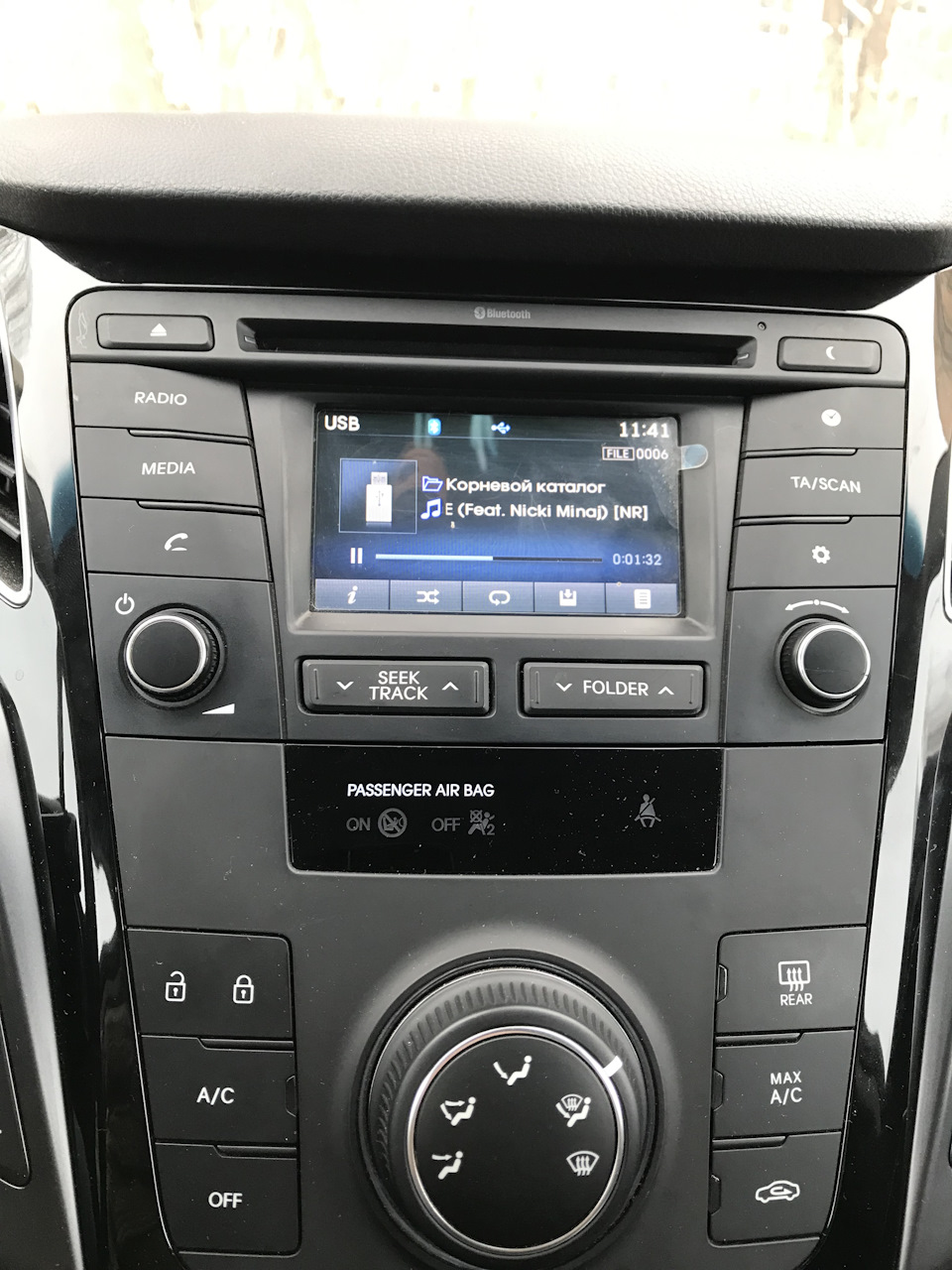

ШГУ 4,3 дюйма + оригинальная камера заднего вида
При покупке стояла штатная магнитола. На авито появился вариант приобретения ШГУ 4,3 дюйма за 7к, а так же куплена оригинальная камера заднего вида за 6к.
Магнитолу поменял так как нужна была камера заднего вида.
Камера в очень хорошем состоянии. Дополнительно промазал ее герметиком.
Hyundai i40 2015, двигатель бензиновый 2.0 л., 150 л. с., передний привод, автоматическая коробка передач — электроника
