Камера заднего вида Hyundai IX35. Замена штатной на китайскую.

В Hyundai IX 35 существует такая проблема.
Штатная камера заднего вида начинает барахлить или подглючивать, а со временем и вовсе прекращает работать. При этом фонари заднего хода светятся, парктроник работает.

Цена новой камеры старого образца 15-20 т.р. (РФ)
Цена новой камеры нового образца 10 т.р. (РФ)
Довольно высокие цены, при этом камера не обладает какими-то ультимативными характеристиками.

Никогда не ломалась, и вот опять.
Заехал Hyundai IX35 с этой проблемой.

Дефектовал подключив стороннюю камеру китайскую — она работает.

1) Купить штатку, дождаться её, поставить через недельку (10000р)
2) Купить китайскую в плафон подсв. номера, но будет ДВЕ камеры торчать. (3000р)
3) Купить китайскую и вставить в окошко штатной (1800р)

Штатку отмели, дороговато.
В плафон в наличии нет.
Пошел самым дешевым и самым наполненным возней вариантом 3.

Камеру взяли нештатную.
Обычная формы «бочонок» с стандартом видеосигнала NTSC (другие, например PAL не подходят)
Парковочные полосы отсутствуют или имеют возможность отключения, т.к. магнитола Сама рисует парк. линии.
Крепление камеры типа «бабочка», два ушка в разные стороны с отверстиями.

Итак.
Пошагово, могу что-то упустить, пишу по памяти процесс замены/дефектовки.

1) Открываем багажник

2) Вынимаем крышечки-заглушки в районе замка, задних фонарей.

3) У некоторых под крышками есть гайки, у меня нет.

4) Выворачиваем о углам обшивки 4 самореза

5) Тянем на себя (вниз при открытой крышке) обшивку, начиная с нижнего угла, покачивая
Она кроме 4 саморезов у меня крепилась на 100500 клипсах.
Снимаем, убираем в сторону.

6) Отстегиваем разъемы фонарей, окручиваем по 4 гайки на 10, внимаем фонари.
Не обязательно может, но мне так было удобнее гораздо.

7) Отстегиваем разъем широкий справа, выдавливаем его с резиной в наружу двери

8) Откручиваем гайки на 10, удерживающие пластиковую накладку снаружи двери.
Гаек много, многие расположены так, что не сразу их заметно.
Потому внимательно проверяем все ли откручены, перед тем как снимать накладку.
Штук около 14 у меня вышло примерно.
Потом отверткой поджимаем клипсы, их 2 ли 3, бирюзового цвета, подтягивая в наружную сторону накладку
И накладка снимается.

9) На пластиковой накладке от камеры идет отдельный шнурок, с отдельным разъемом.
Сначала я сделал замер питания, оно должно быть (при вкл задней передаче?) порядка 6.5 в
Между красным и черным проводами.

В целом на этом разъеме:
Красный +6.5 в питания камеры
Черный земля питания камеры (в итоге не используем)
Желтый видеосигнал
Белый земля видеосигнала

У меня оно было, значит с питанием нормально всё (логично)))

10) Вывернул штатную камеру и закрепил на ее место (пока на черновую) нештатную.

Разъем штатной оставил на машине, с проводом длиной сантиметров 20.
Т.е. всегда можно без сложностей вернуться на штатную камеру.

Отверстия крепления камеры чуть раздраконил обрезав боковинки
Подложил шайбочки и закрепил штатными болтами
Подогнул, и довольно цивильно вышла.
А сама камера в кронштейне тем временем свободно вращается.
Бочонок, что с него взять)))

После подключения проводки, я ляпнул термоклея для фиксации камеры.
Прикладывал, включал, проверял насколько ровно.
Снова грел зажигалкой термоклей, корректировал положение камеры, снова проверял насколько ровно…
Раз 25 наверное)))
Пока не стало ровно на экране, как положено.
После этого камеру залил обычным герметиком аля «казанский»
Желательно безуксусный для такого брать.

11) Подключение камеры.
От китайской камеры обычно выходит 2 разъема:

I) Тюльпан RCA, и красный сбоку проводок еще обычно.
Центральный штырек это видео сигнал
Наружное кольцо это земля видеосигнала
Красный отдельный это + питания нашей камеры (обрезаем, изолируем, это не для нашего варианта)

II) Питание.
Черный масса (не используем изолируем, обрезаем)
Красный+12в при вкл. заднего хода (это питание камеры, ведь она в отличии от штатной требует 12в, а не 6.5в)

Штекер RCA тюльпан обрезаем.
Внутри него:

Желтый от китайской камеры подключаем к желтому вместо штатной камеры.
Экран/оплетку/черный провод от китайской камеры подключаем к белому вместо штатной камеры.
Красный изолируем не трогаем

Штекер питания (если он есть, могут быть просто два провода, красный и черный)
Черный не трогаем, изолируем.
Красный тянем к проводу где появляется +12 вольт при включении заднего хода.
Для того чтобы найти где он, смотрим.
Лампы заднего хода на фонаре на крышке багажника
К ней идут 2 провода в фонаре.
У меня это был черный (общий — ) и серый? (забыл) и смотрим какой провод в штекере по цвету включается в машине уже к фонарю.
У меня в итоге красный крайний оказался провод, в штекере на фонарь правый на крышке багажника.
К нему и подключил питание камеры.
Провод я этот отдельно протянул от камеры, через штатную резинку, до внутрянки крышки багажника.
И там снабдил разъемом, на случай демонтажа.

Разъем нештатной камеры завернул в «шумку» и все отлично легло там.

Теперь при включении задней передачи, на фонари приходит +12в, камера запитывается и сигнал подается в штатный кабель.

Землю питания не использовал, потому что обычно земля видеосигнала и земля питания является одним и тем же проводом (не всегда(!))

Все работает корректно, качество картинки сравнимо с штаткой, может чуть чуть хуже.

Зато здесь, сейчас и дешево.

Ушло где-то полдня на дефектовку/обдумывание/поездку в магазин/монтаж/схватывание герметика/сборку

Слайды прикладываю, хаотичные, но лучше так, чем никак)))

Источник

Hyundai ix35 Замена штатной камеры заднего вида на не оригинал

Решил написать в блог небольшой мануал по замене камеры заднего вида на альтернативную, может кому-нибудь пригодится, тем более сам искал подобную инфу — не нашел.

История началась 1,5 месяца назад, у дядьки на IX35 сдохла камера, говорю давай разберем и посмотрим чего там, да ладно потом, некогда и т.п. короче недели через 3 только удалось ее снять и разобрать, как и ожидал, внутри там был писец… (Снятие камеры это был отдельный экшен, все винтики приржавели, приходилось у каждого пилить шляпку и срывать варварским, так сказать, способом.)

Код камеры если кому интересно — 95790-2s400

Ну короче все разобрал, почистил, собрал обратно, но чуда не произошло — камера не заработала.
Стали думать что делать, нести в ремонт не вариант, да и не куда нести… второй вариант был купить камеру более-менее совпадающую с размером штатной (но как назло когда разбирал, забыл снять размеры, а еще раз все заново снимать не было никакого желания) тут шарился на Али и наткнулся вот на такой вариант
ru.aliexpress.com/item/32…042311.0.0.384933edvaenJe
Дополнительно кидаю ССЫЛКУ НА МАГАЗИН

Прикинул, по идее должна подойти, да и цена всего 500 р., короче заказал, через 2,5 недели пришла, подключил к TV — работает, сразу же пометил вверх, ну чтобы вверх ногами не поставить.

Далее снял родную камеру и отрезал ее от родной фишки.

Там 4 провода: белый и желтый — это видеосигнал; красный и черный — это штатное питание 6в.

У самой камеры так же разрезал провод видео сигнала (желтый тюльпан который) там 2 провода: желтый — плюс, черный — минус.

Затем припаял его к проводам из родной фишки: желтый к желтому (плюс с плюсом) черный к белому (минус с минусом) т.е. видеосигнал будем брать штатно, по родному проводу. Черный и красный провод просто отрезал и заизолировал.

(А вот с питанием такое не прокатит, потому что штатная камера 6 вольтовая, поэтому чтобы камера на 12в заработала нужно или ставить повышающий преобразователь напряжения, или как сделал я, просто запитаться от фонаря заднего хода.)

Да, забегу немного вперед — железные усики фиксаторы на самой камере пришлось чуть-чуть укоротить, буквально на 1мм.

В результате получились провода видеосигнала идущие штатно и провода питания которые нужно подключить на задний ход

Далее установка самой камеры, отверстие под глазок штатной камеры 14 мм, рассверлил его ступенчатым сверлом до необходимых 18мм.

Вставил камеру, встала просто шикарно, усики защелкнулись (без подрезания до конца не защелкивалась) и дополнительно ничем крепить не пришлось, единственное чтобы влага не попадала залил там все герметиком.

Далее подключил питание к правому фонарю заднего хода (серый провод — плюс, черный — минус)

Подключил родную фишку, уложил провода и собрал все обратно.

Тестовый пуск, блин чуть косо поставил, не беда, пока герметик не засох тонкими пассатижами прям снаружи чуть чуть повернул сам глазок камеры и выставил ровно (вот фотку правда забыл сделать)

В итоге имеем рабочую камеру в штатном корпусе, которая к тому же и показывает лучше штатки)

P.S. Еще нашел точно такую же камеру, но чутка по меньше диаметром ru.aliexpress.com/item/32…9a-4d02-9b72-36b1eea40e0c

Комментарии 61

Спасибо автору, супер, все получилось без танцев с бубном! Респект👍🤘 кстати, сейчас уже продаются камеры в которых можно убрать парковочную сетку, чтобы при установке не накладывалась на штатную. Я себе брал вот такую
a.aliexpress.com/_BP2t2C там выведены 2 проводка, обрезаешь один убирается зеркальное изображение, обрезаешь второй появляется порковочная сетка.

Спасибо! У меня всё получилось! Тёща довольна 😁

Спасибо за информацию! Все подробно расписано. В закладки!

Спасибо большое, полезная инфа😄😄😄

Да не за что) Я смотрю это прям бич, у 2 знакомых на Sportage тоже самое, так же по моим фоткам делали себе

Ребят кто нибудь ссылку нормальную может скинуть на камеру, а то эта не фига не работает(Буду признателен

Чтоб ссылки заработали, нужно на Алике сначала войти в свою учётку.

Не помогает… Может защита какая в браузере стоит?

Даже и не знаю, у меня на 2 ПК во всех браузерах открывает, кстати по моей ссылке уже камеры такой нет 🙁

Не помогает… Может защита какая в браузере стоит?

Вот почти такая же

Koorinwoo автомобильная парковочная камера, фронтальная камера заднего вида, Автомобильная камера заднего вида, камера заднего вида, видео система, ночное видение, огни для автомобиля

Вот новая вводная ).
Камера после обратной установки заработала, не сразу, дня через два, когда заметно похолодало. До сих пор работает как и раньше. Возможно при разборе «потряхнул» немного…

Добрый день.
Очень доходчиво и информативно описана замена камеры, спасибо.
Проблема та же со штатной видео камерой заднего вида «95790-2S012». Сперва, то работала, то нет (черный экран с разметкой), датчики парковки задние при этом работали.
Затем вообще перестала включаться камера и вместе с этим и датчики парковки задние, на экране ГУ нет переключения в картинку вида вообще и на приборной панели задние парктроники (условное отображение в виде секторов) не отображаются вообще, то есть зад не видит совсем.
Картинка с камеры выводится на монитор ГУ, система заводская, штатная, камера заднего вида «95790-2S012».
Разобрал и добрался до камеры: она и все вокруг нее, в зоне крепления, действительно в плачевном состоянии, все в грязи и соли, саму камеру вообще не смог разобрать, из 4х винтов смог открутить только 1 )).
Теперь вопросы:
1. У Вас описано, что оригинальная камера была 95790-2s400. Если я проделаю тоже что и Вы с новой камерой, неоригинальной, должно ли это сработать, нет нюансов с проводкой? (у меня штатная «95790-2S012»)?
2. В чем может быть причина неработоспособности датчиков парктроника при полном отсутствии видео картинки на экране ГУ? (при черном экране, с наличием разметки, датчики работают). Есть ли какие предположения?
3. Восстановят ли свою работоспособность датчики парковки (задние) при подключении неоригинальной камеры?
Спасибо.

Здравствуйте! Насчет датчиков не подскажу, не изучал как они работают.
Насчет камеры, вот если бы сейчас делал, то взял бы наверное камеру в корпусе по размеру штатной (т.к. все-таки они лучше герметизированы и самое главное не надо изворачиваться с регулировкой, чтобы выставить ровно горизонталь) проводка уверен у Вас точно такая же (делал знакомому на киа спортаж у него тоже на ГУ выводилось изображение, фишка 1в1 была)

Скажите, если просто отключить камеру от разъема, то на стекле будет что то? Просто у меня просто черный экран

Вот этого не скажу, ну по идее так и должно быть т.е. видео сигнал как бы есть, поэтому и экран появляется, а питалова нет, отсюда чернота (хотя может быть и наоборот…)
Я бы начал с питания от заднего хода, если не заработает то значит видеосигнал, тут как бы вариантов больше нет…

Я думаю что может на сам экран на зеркале не подается напряжение возможно, если он туда идет

Вот этого не скажу, ну по идее так и должно быть т.е. видео сигнал как бы есть, поэтому и экран появляется, а питалова нет, отсюда чернота (хотя может быть и наоборот…)
Я бы начал с питания от заднего хода, если не заработает то значит видеосигнал, тут как бы вариантов больше нет…

Чтоб появился видеосигнал, мало того что просто видео сигнал будет, надо же включить экран на зеркале

Вот этого не скажу, ну по идее так и должно быть т.е. видео сигнал как бы есть, поэтому и экран появляется, а питалова нет, отсюда чернота (хотя может быть и наоборот…)
Я бы начал с питания от заднего хода, если не заработает то значит видеосигнал, тут как бы вариантов больше нет…

Вы не знаете сколько на экран на зеркале напряжение подается?

Чего не знаю того не знаю…
Мне кажется проще будет до автоэлектрика доехать кто этим занимается

Хотелось бы самому разобраться, думаю разберусь, вопрос времени и нерв)

Источник

Вопрос про камеру заднего вида.

У меня как и у большинства владельцев IX35 (и не только) не работает камера заднего вида, с Алиэкспресс долго ждать, хочу поехать в магазин и купить. Вот вопрос, по каким параметрам выбирать? У меня экран в зеркале, значит нужна камера с разметкой, это понятно, то что все нештатные идут на 12В и нужно тянуть питание от ЗХ, тоже понятно, а вот есть же там какие то параметры типа TV линии, PAL, NTSC, CMOS/CCD/CMD.

По каким параметрам выбирать?

Hyundai ix35 2010, двигатель бензиновый 2.0 л., 150 л. с., передний привод, автоматическая коробка передач — электроника

Машины в продаже

Комментарии 15

Поделюсь своим опытом, жаль фото не сделал, вся проблема в том что наша камера не герметична из за этого на первичную плату, а там их две, попадает влага и она окисляет контакты, так вот решение очень простое, снимаем камеру, разбираем её, если не сможете запомнить фотографируем последовательность. Находим окислы и удаляем их щеткой, лучше зубной и изопропиловым спиртом но не водкой🤣. Потом берём все это добро и едем в ближайший сервис по ремонту телевизоров и видеотехники или сотовых, и просим умельца пропаять развалившиеся контакты, проверяем на машине ( но камеру не собираем) и только после того как все заработало собираем камеру а внутрянку заливаем термоклеем, таким образом уже излечил две машины свой рестайлинг и дорестаил друга. Мастеру отдавали по 300 рублей за камеру. Надеюсь кому то поможет,

Матрица CCD дает лучше качество чем CMOS. Другие параметры не важны для современных мониторов.

Источник

Автоклуб Hyundai ix35

Форум клуба владельцев Hyundai ix35

ix35 Камера заднего вида

ix35 Камера заднего вида

Сообщение ElGataso » 22 дек 2010, 16:32

Решение проблемы попадания влаги в корпус камеры
Превентивное ТО камеры заднего вида

если не помогает, то пытаемся ее починить
Ремонт камеры заднего вида

(!) Неплохое соотношение цена/качество/замена для камер ЗХ «Визант» (Vizant)

Re: Камера заднего вида

Сообщение Граф-Алекс » 22 дек 2010, 16:44

Видеокамера заднего вида

Сообщение Пилот » 22 янв 2011, 23:27

Re: Видеокамера заднего вида

Сообщение alsav » 23 янв 2011, 10:32

Re: Видеокамера заднего вида

Сообщение -mio- » 23 янв 2011, 12:03

Re: Видеокамера заднего вида

Сообщение Пилот » 23 янв 2011, 15:44

to Alsav при случае попытаюсь это дело обязательно выяснить, вопрос через сколько времени?

Спасибо, товарищи, за поддержку. Буду стойко переносить трудности

Источник

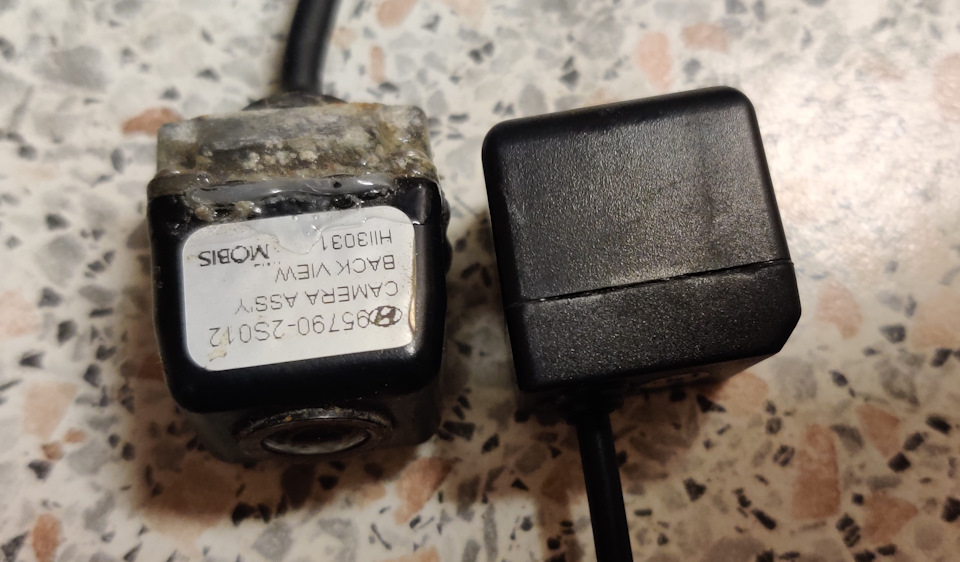

замена штатной камеры заднего вида

Суть вопроса стояла в том что на камеру уже перестал надеяться, чаще всего она не работает, глючит, или ещё что то, решено было менять на что угодно, но чтоб работало, купил камеру на озоне, за 750 рэ примерно:

по сравнению со штатной примерно одинаково

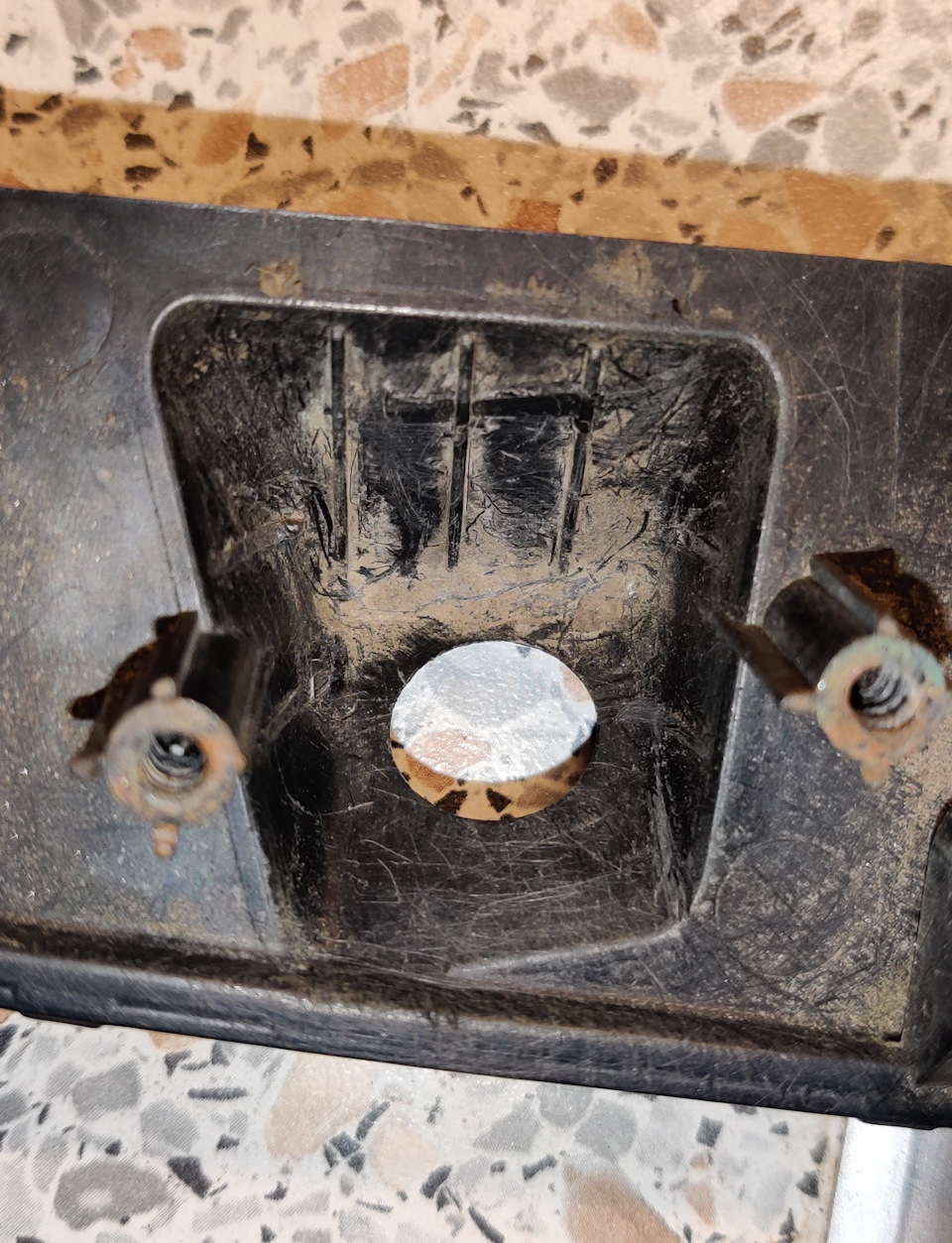

то куда вставлялась штатная камера, немного нужно доработать, а именно убрать полосочки что придерживали камеру, теперь они мешались

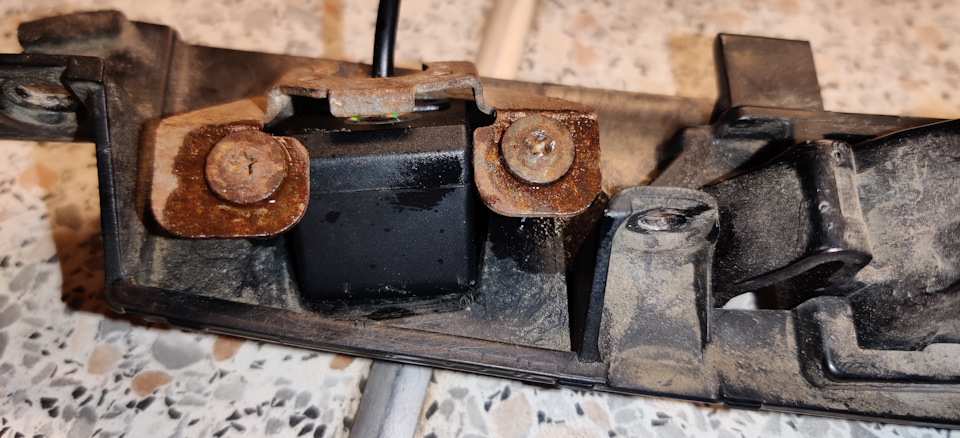

было

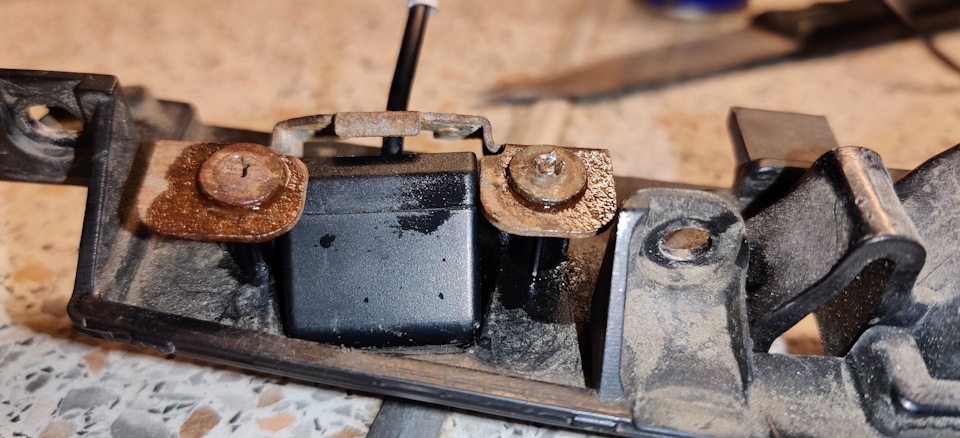

так она выглядит на своем месте (новая)

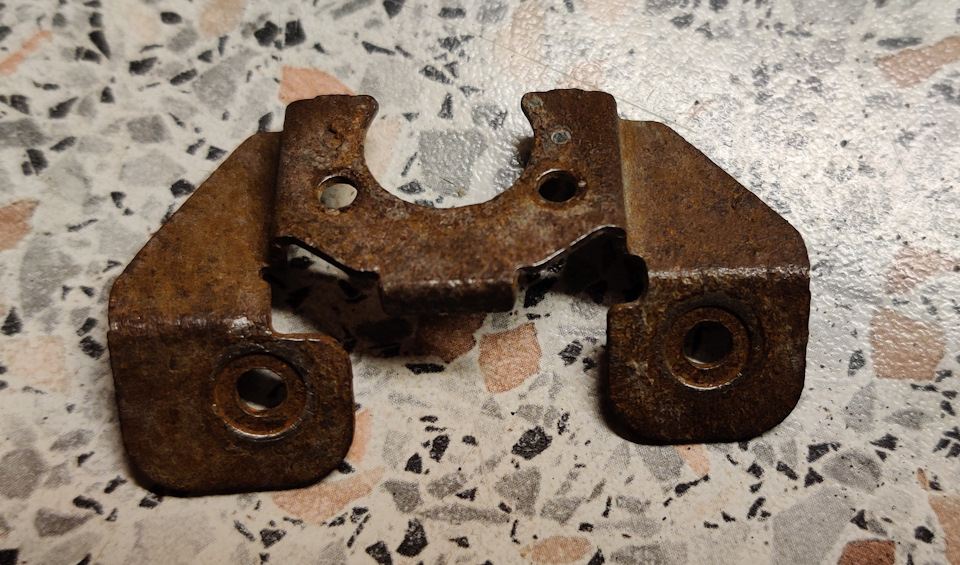

прижимается всё той же штатной железячкой, ее вообще не редактировал на всякий случай, оставил как есть

по итогу держиться хреново, чуть шатается

не очень понравилось, опять же, хотел минимизаровать какие либо доработки и изменения чтоб всегда можно было вернуться в штатные размеры\крепежи, и был принят важный стратегический ход, подложить чёнить называется, и прижать )))

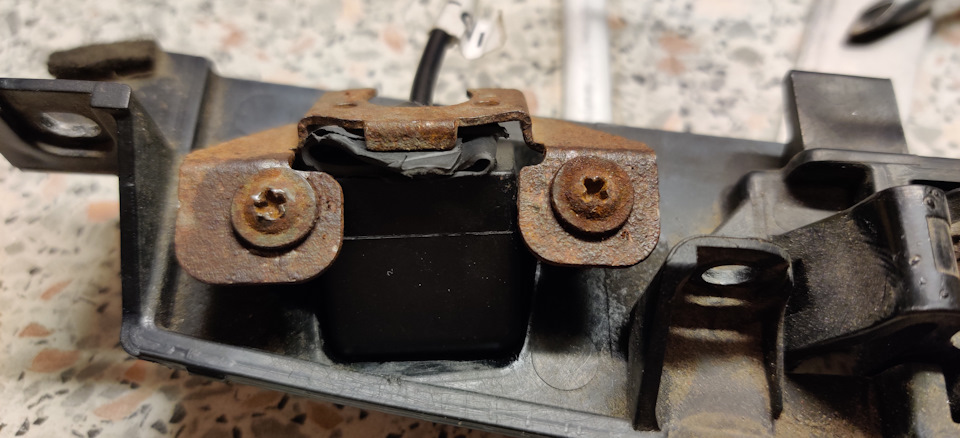

прижалась плотно, держиться норм.
далее подключение, электрик я так себе, и подручных средств что то маловато было, поэтому всё в итоге вот так.

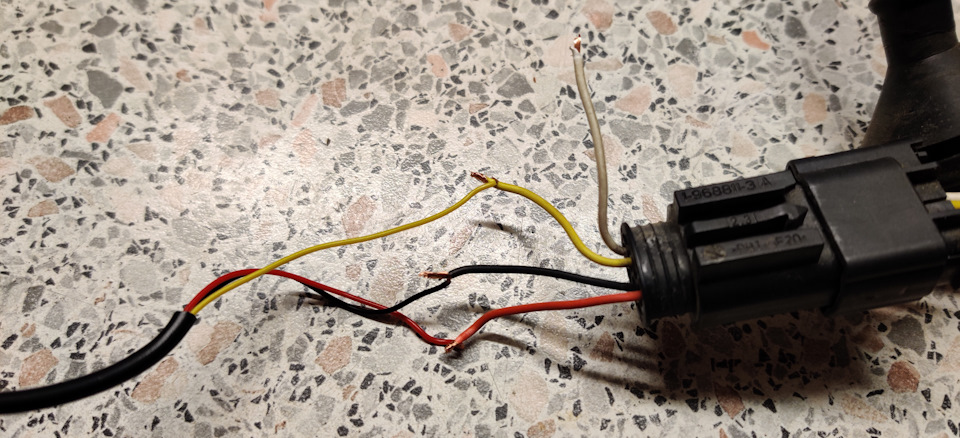

Штатных провода 4, на камере новой 3, лишний белый, подключил тупо по совпадению цветов

далее всё профессионально смотал сами знаете чем, на века

и немножечко ещёёёё по плотнее

кароче даже если что то замкнёт, выкину камеру, такую же впихну и норм заизолирую ))

и конечно же забыл сфоткать как работает камера, но. мне показалось чуть хуже что ли, главное работает, покажется что качество так себе, заменю по аналогии.
это как выяснилось не сложно.

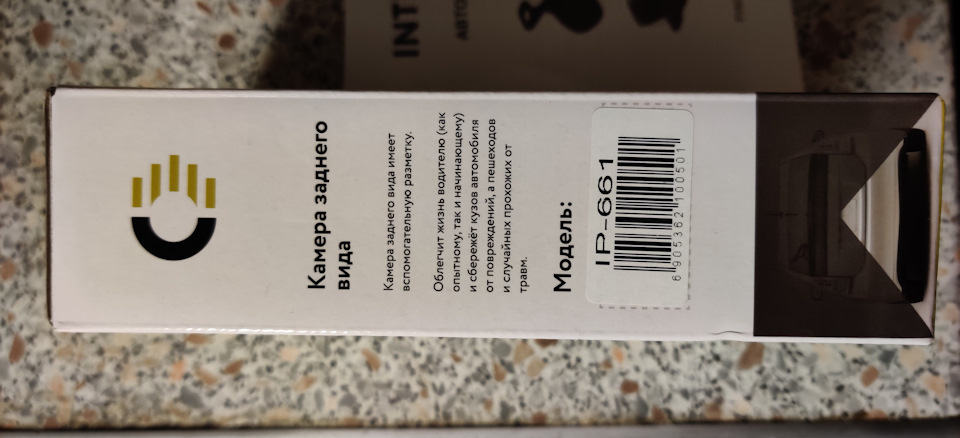

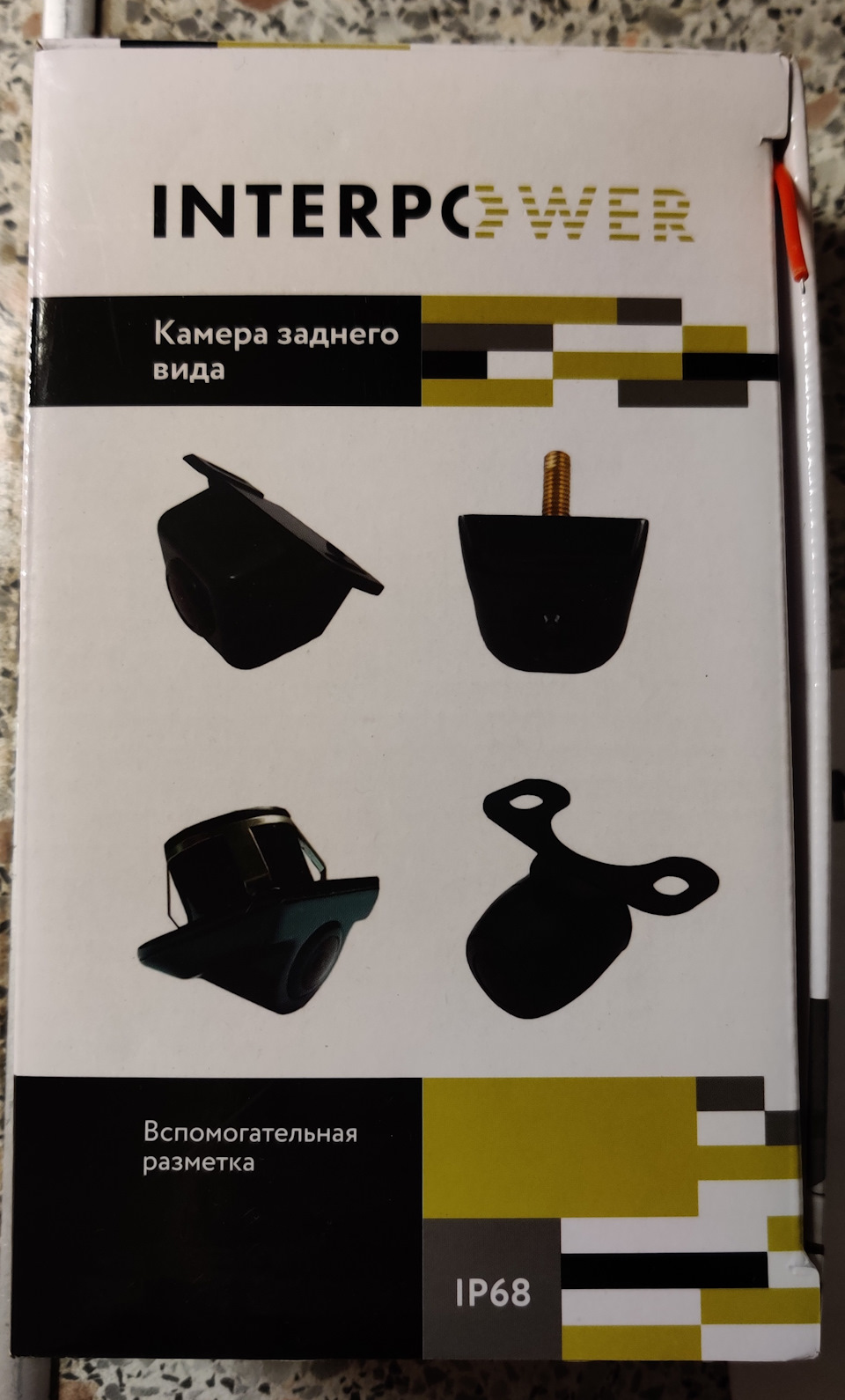

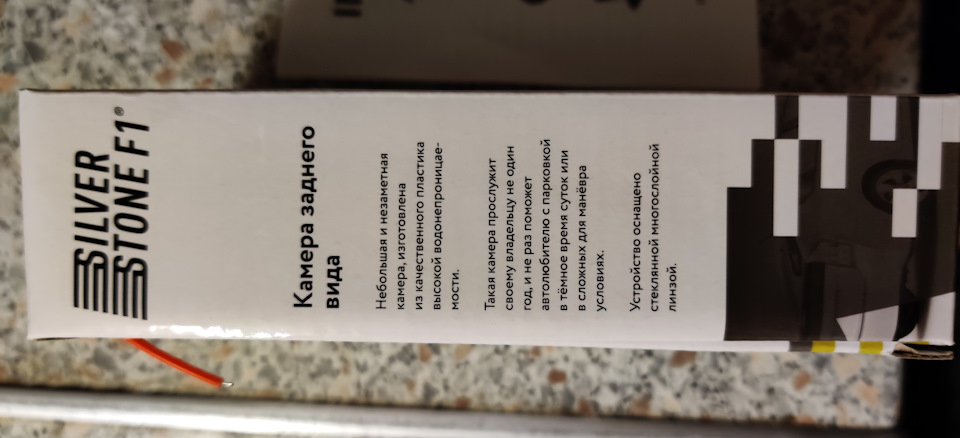

Купил камеру другую, ниже в комментах есть ссыока, оказалась еще хуже, не пойму в чем дело.

Hyundai ix35 2012, двигатель бензиновый 2.0 л., 150 л. с., полный привод, автоматическая коробка передач — электроника

Машины в продаже

Комментарии 23

Кароче итог, снял, померял на другую, с али взял

1 249,52 руб. 47%OFF | XCGaoon металлическая CCD Автомобильная камера заднего вида ночная версия Водонепроницаемая широкоугольная резервная камера, улучшенные линзы для ночного видения
a.aliexpress.com/_AFNOXZ

И эта оказалась полным дерьмом, позже дополню отзыв с тем как снимает, может кто подскажет где мог накосячить, но встала так же идеально, по размеру подошла.

Попробую разобрать и свою почистить, реанимировать. Но все равно хочу прикупить, что бы было. И вот охота было бы узнать, какая более менее подойдёт на посадочное место.

Эта садится в принципе крепко, колхоза не много, и все с внутренней стороны, пробовал старую заливать лаком, суперклеем, силиконом, возможно покрытие цапонлаком саму плату даст лучший результат

В борт журнале у тебя есть инфа про камеру?

Инфы нет, но и камеру не рекомендую, хрен что в ней разберёшь

Я дождался с али без линий, буду на выходных ставить

Есть ссылка что покупал?
Себе для сравнения? И вото бы итога, как показывает ))

#Aliexpress 592,15 руб. 20%СКИДКА | 2019 HD CCD без парковочных линий универсальная камера заднего вида для автомобиля камера заднего вида с 170 широкоугольным 4 Светом
a.aliexpress.ru/_dYJ9kla

А вокруг 4 точки светлые это что? Будешь тоже в старый крепеж вставлять или отбельно приделать планировал?

Это подсветка, да посмотрю когда поставлю, там своя планочка есть но вряд ли подойдёт выкину и также подопру изолентой. Чем герметизировал?

Да вот в моменте у меня вообще небыло герметика никакого, решил так пока что, посмотрю будет ли заливать ее, мне кажется нет, прям спаяная коробочка врода вся у камеры.

))))) я тоже, ща поправлю

Я промажу чем нибудь

Думаю хуже не будет ))) главное результат зафоткай, интересно кто как что делает ))

Я дождался с али без линий, буду на выходных ставить

Я с Алика ставил 3 шт все на пол года почему-то. Купил такую вот тоже уже полтора года без проблем

Не от 12 вольт запитывал?) Первый раз менял не сам и она крякнула как раз через полгода, запитана была от 12 вольт фонаря заднего хода, вторую менял сам, запитывал уже от штатных 6 вольт, уже больше года живёт, глючит иногда правда)) с матрицой шляпа какая-то, то в синей засветке, то в красной, то в зелёной включается)) секунд на 5, потом к нормальным цветам возращается.

не всё через штатную проводку! Купил в юлмалте за 700 рублей уже полтора года стоит и не моргнет

Не от 12 вольт запитывал?) Первый раз менял не сам и она крякнула как раз через полгода, запитана была от 12 вольт фонаря заднего хода, вторую менял сам, запитывал уже от штатных 6 вольт, уже больше года живёт, глючит иногда правда)) с матрицой шляпа какая-то, то в синей засветке, то в красной, то в зелёной включается)) секунд на 5, потом к нормальным цветам возращается.

А родная работает от 6 ти вольт?

Родная да и китай лучше от них же запитывать. Как сейчас у меня сделано, почти 2 года, всё работает.

Источник
