Установка камеры заднего вида
Сегодня хочу рассказать об установке камеры заднего вида. Все началось с того, что некоторое время назад я приобрел штатную магнитолу с экраном (86120-33E10).

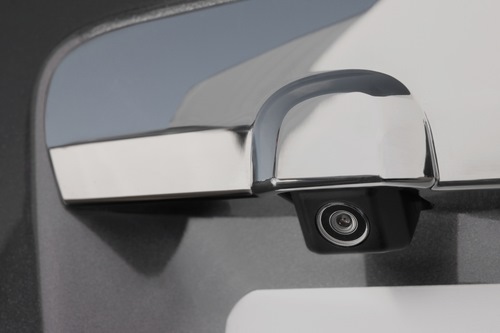

А коль поставил, значит она должна функционировать. Сначала подумывал поставить камеру такую же, как и у Камри рестайл (2009-2011). Но в таком случае пришлось бы менять и планку со значком Тойота, а она бывает только хромированной.
Прикинув, что стоимость планки – 2 500 руб. и ее перекраска в цвет кузова – около 1 500 руб., я решил, что оно того не стоит, и поэтому приобрел камеру заднего вида с установкой в место штатной подсветки номера.
Прочитав и изучив несколько сайтов, остановился на камере, которую ставят на машины мужики-барыги из camry-club, загнув за нее 5 тонн! Нашел аналогичную с такими же характеристиками за 1 860 рублей, заказал — пришла через полтора месяца, производство:

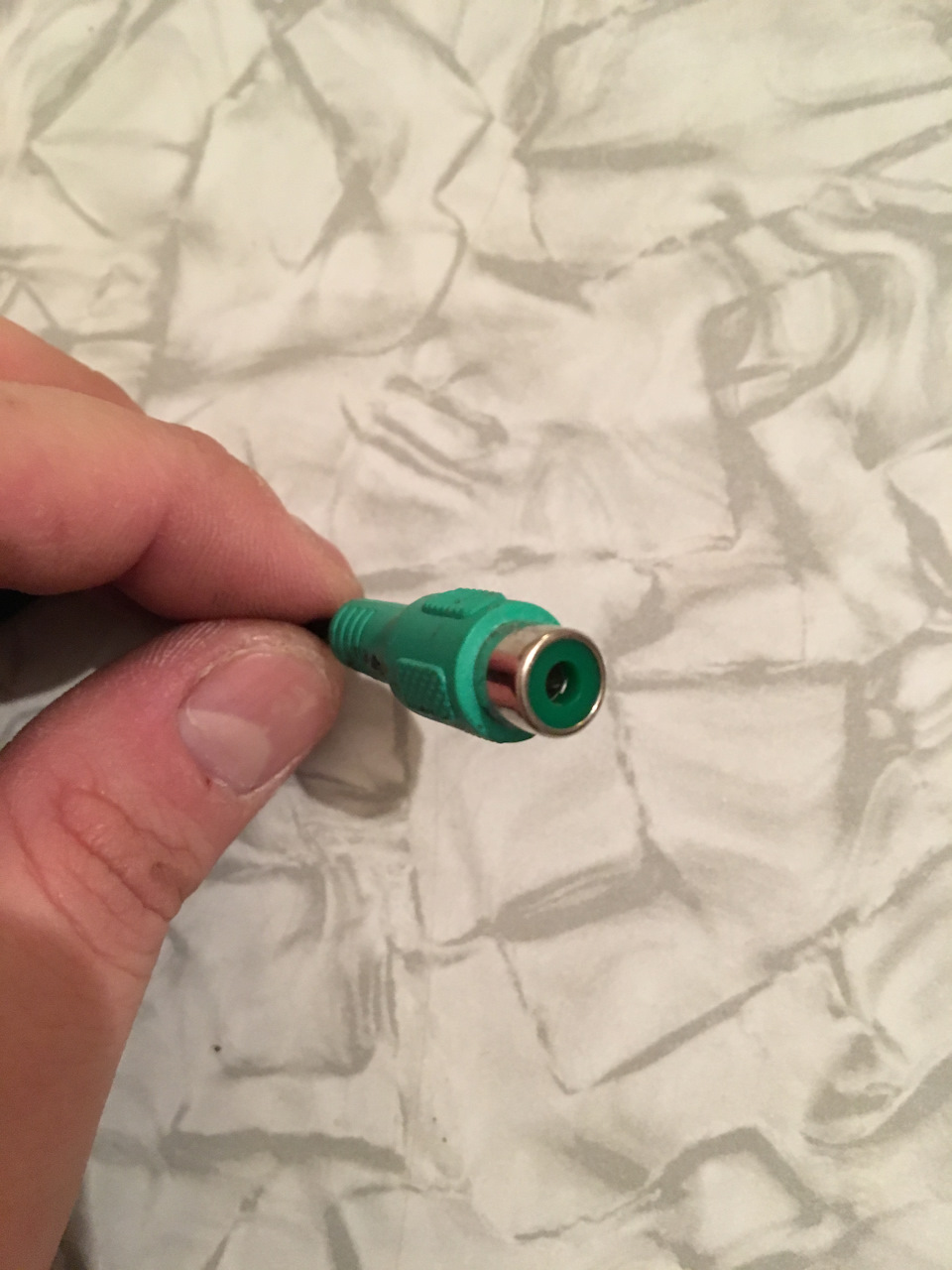

Итак, имеем саму камеру и провода с тюльпанами (длиною около 10 метров, на машину хватает). На одной стороне провода 4 конца (в камеру): тюльпан-папа, тюльпан-мама, провод «плюс», провод «минус», а на другой стороне 3 конца (в ГУ): тюльпан-папа, провод «плюс», провод «минус».
Но так как майфун японский, то выходов под тюльпаны, разумеется, не было. Поэтому обратился к знакомому электронику, который и сделал мне выходы из штатной магнитолы под тюльпан-папу (видеовыход), а также запитал плюс (питание) и минус (на корпус).
Подготовив выходы из ГУ, можно было приступить к непосредственной установке камеры. Начал тянуть от головного устройства, затем вывел через квадратное отверстие в место за бардачком (справа и слева провод закрепил пластиковыми стяжками-хомутами, подклеив под него двусторонний скотч, чтоб не перетёрся).
Потом спустил провод к низу правой стойки, а далее через правые передние и задние пороги в составе общих жгутов проводки.
Протянув провод внутри салона, необходимо было его проложить в плоскость багажника. Так как щелей не было, пришлось снимать задний диван ))))) Знал, что он крепится всего на двух защелках… Короче, пробовал снимать в течение минут 10!
Изрядно изматерившись и просто побоявшись просто-напросто разорвать диван, залез через телефон в инет, чтоб узнать, как же снимается этот чертов диван!
Начитал читать, а там только ржаки! )) Один чел пишет, что дёргал так, что что-то там внутри дивана оборвал, а второй так вообще сел на него, уперся ногами в пол, поддел под диван руки и ррррррезко как дернул! )))) В результате сих мероприятий сорвал спину )))))

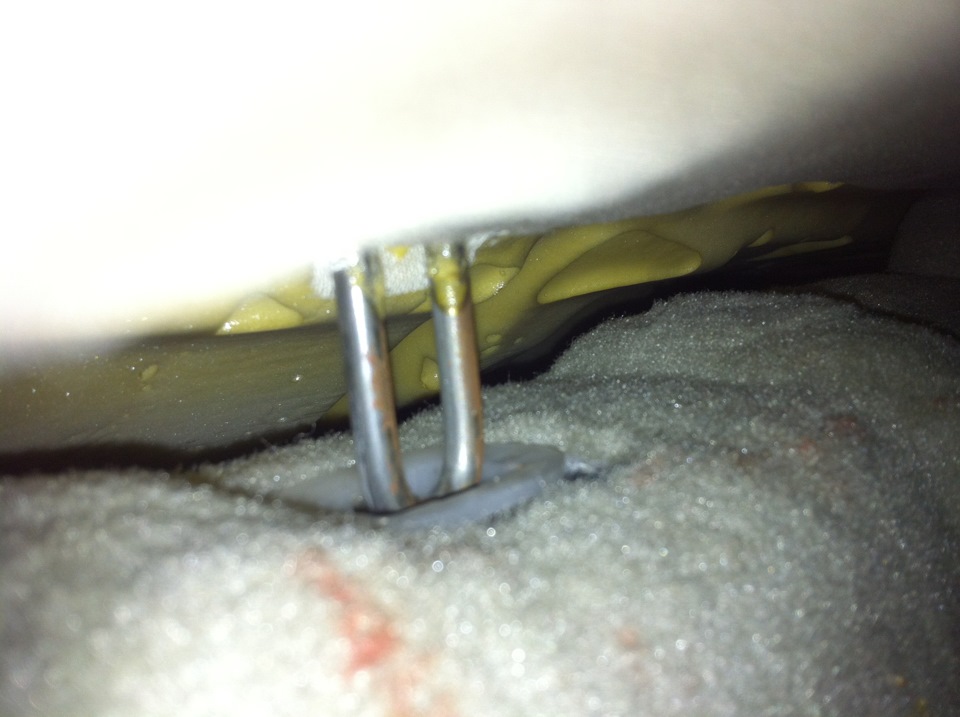

Потом я все-таки вспомнил, что у меня в багажнике лежит кусок арматуры, им и воспользовался, подложив под диван рядом с клипсами и немного нажав в качестве рычага.
Клипсы в результате таких усилий довольно легко отщёлкнулись, сидение все-таки было снято )))
Затем через щель, что образовалась внизу спинки сидения, протянул провод в багажник.
Салон собрал в обратной последовательности.

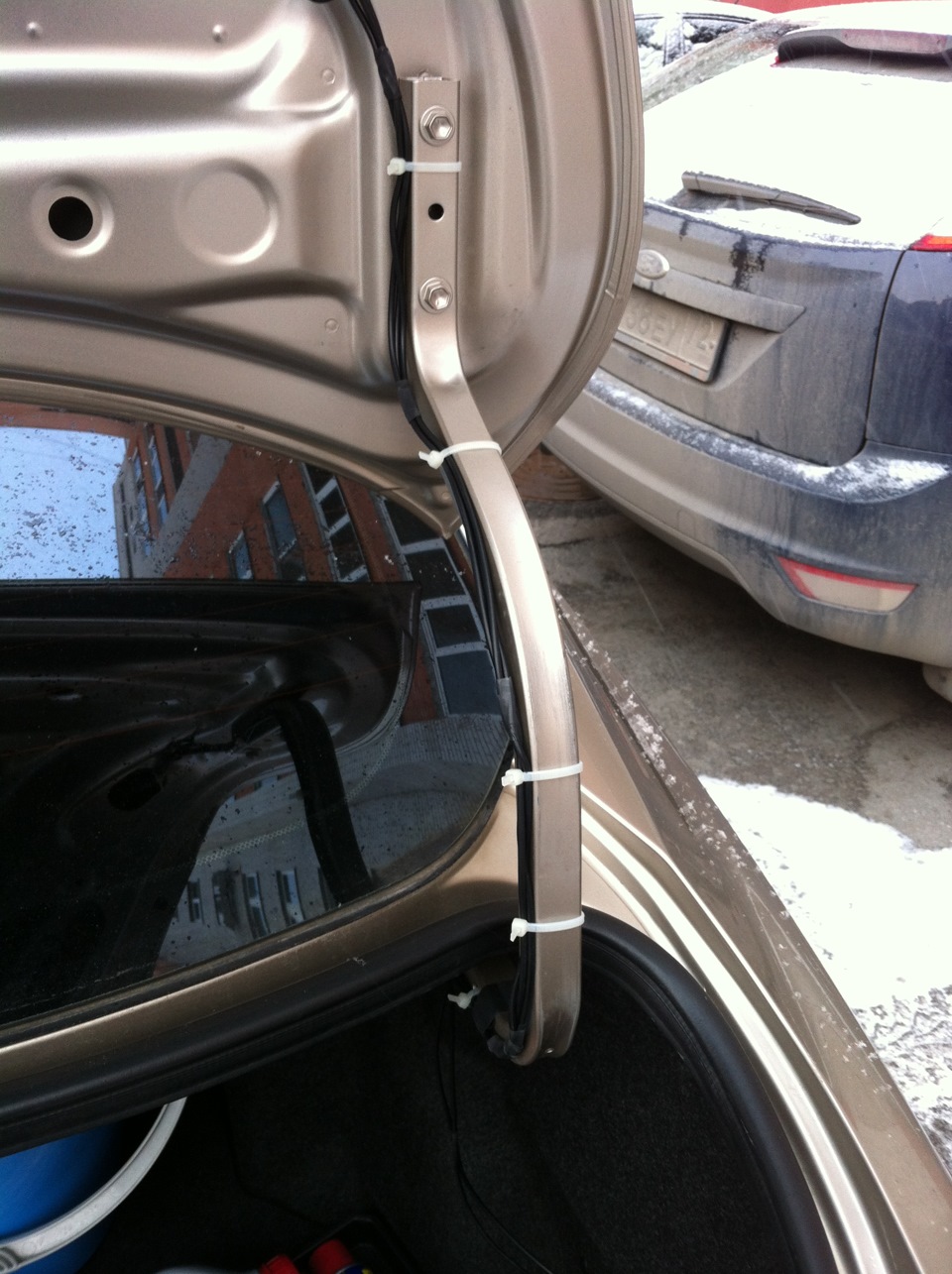

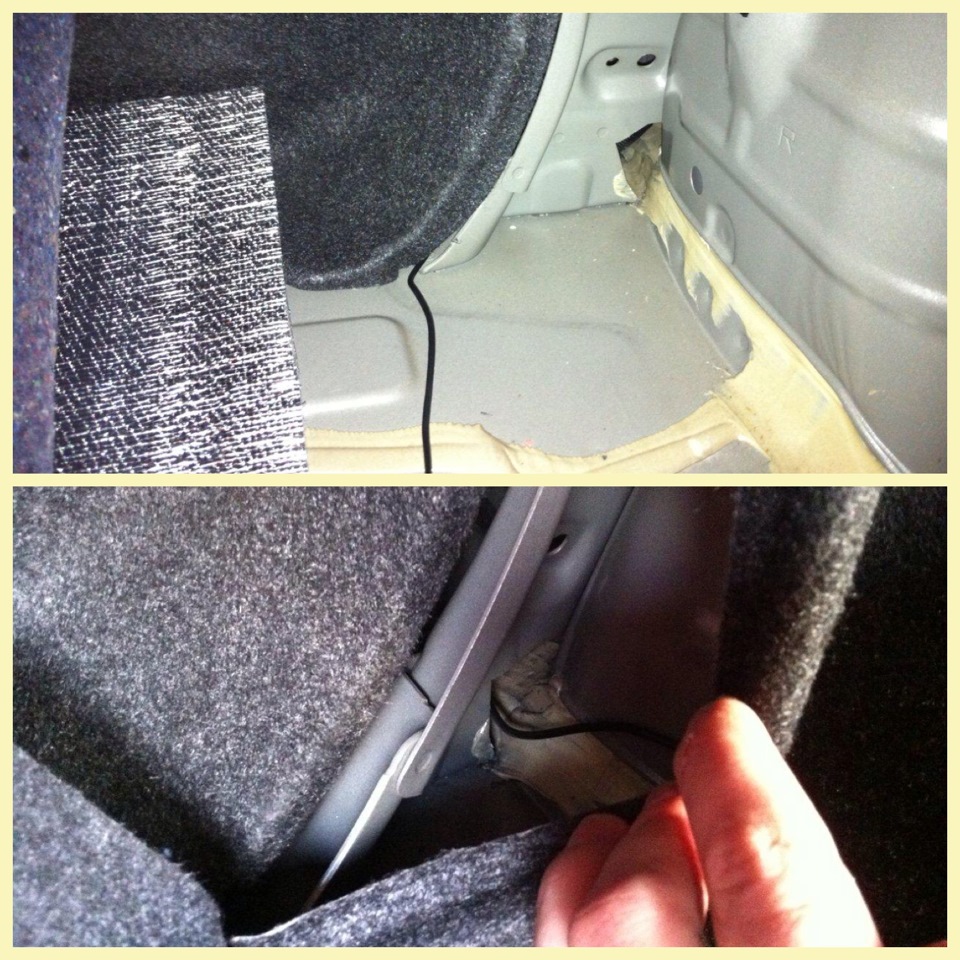

Далее, уже в отсеке багажника, пропустил провод за обшивкой по правому боку, а затем по правой петле крышки багажника направил внутрь самой крышки, предварительно сняв обшивку, которая держится на клипсах.
Теперь необходимо было установить саму камеру. Для этого требовалось снять пластиковую планку, что со значком Тойота, открутив несколько гаечек на 10, а также демонтировать левый плафон подсветки номера, который крепится на защелках.
Камера защелкивается без проблем, так же, как и родной плафон, ничего подгонять не пришлось.
Итак, два тюльпана провода, протянутого ранее, подцепляются непосредственно к камере, а два других, плюс и минус, запитал к проводам заднего хода. Т.е. питание на камеру поступает тогда, когда включена передача R и загораются лампочки заднего хода.
Проверил – все работает! )) Затем все хорошо заизолировал, подобрал лишнее, подтянул жгуты проводов к крышке багажника пластиковыми стяжками.
Далее только оставалось поставить обивку на место, что и было сделано.
Итак, теперь могу сказать, что установка камеры добавила дополнительный комфорт, т.е. стала хорошим дополнением к сонарам (датчикам парковки).

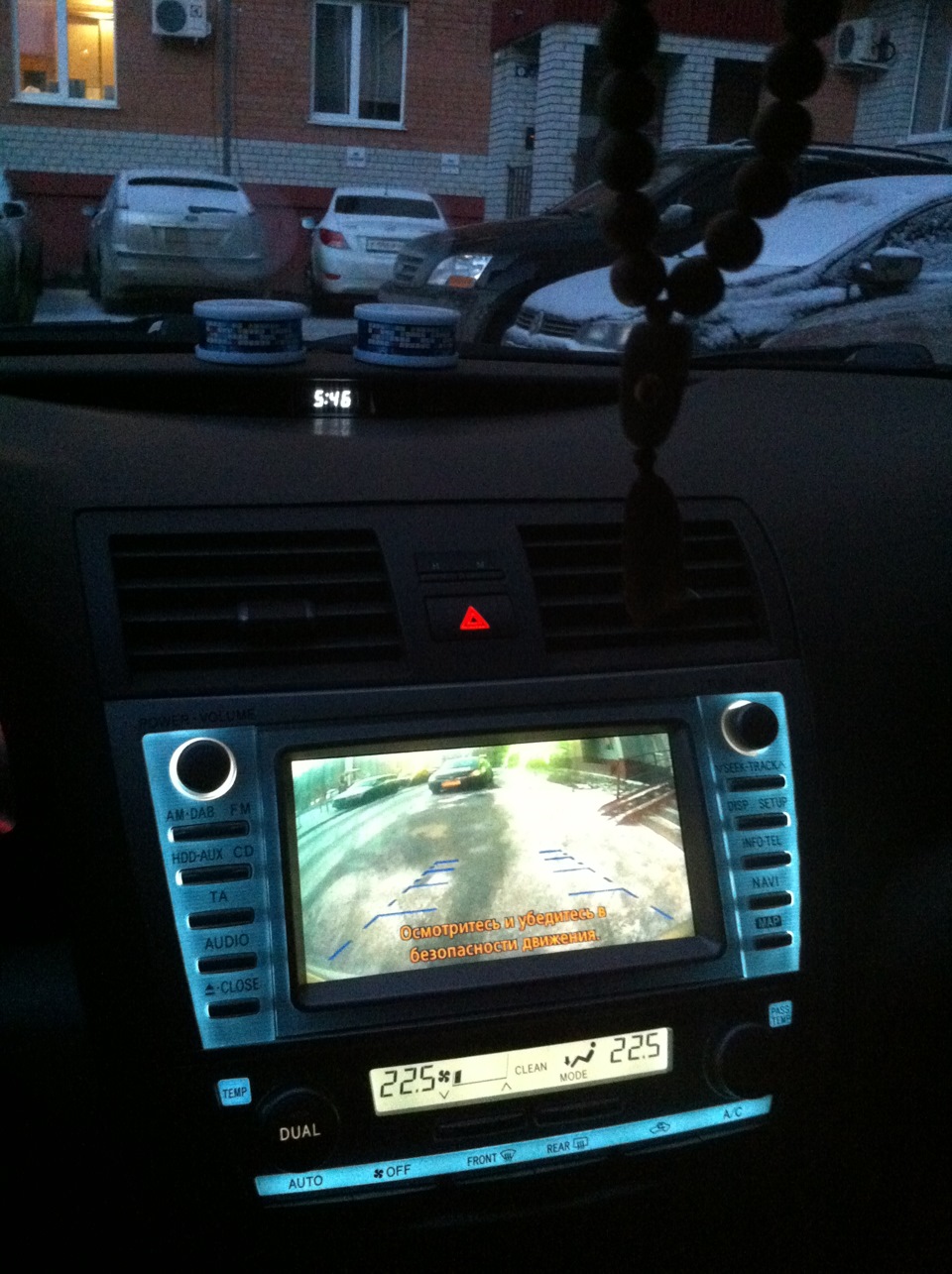

Уже несколько дней поездив, хочу отметить, что при движении задним ходом, обеспечивается довольно хорошая картинка и днём, и в сумерках, и в полной темноте. Установкой я доволен, это удобно )))
Все, кому понравился данный отзыв, могут нажать «нравится», а также прокомментировать вышеописанное — буду премного благодарен )))
Камера заднего вида и магнитола 9 дюймов Камри 40
Магнитола пришла действительно быстро, на 4й день привезли в офис на работу.
Сразу же в тот же вечер установил:

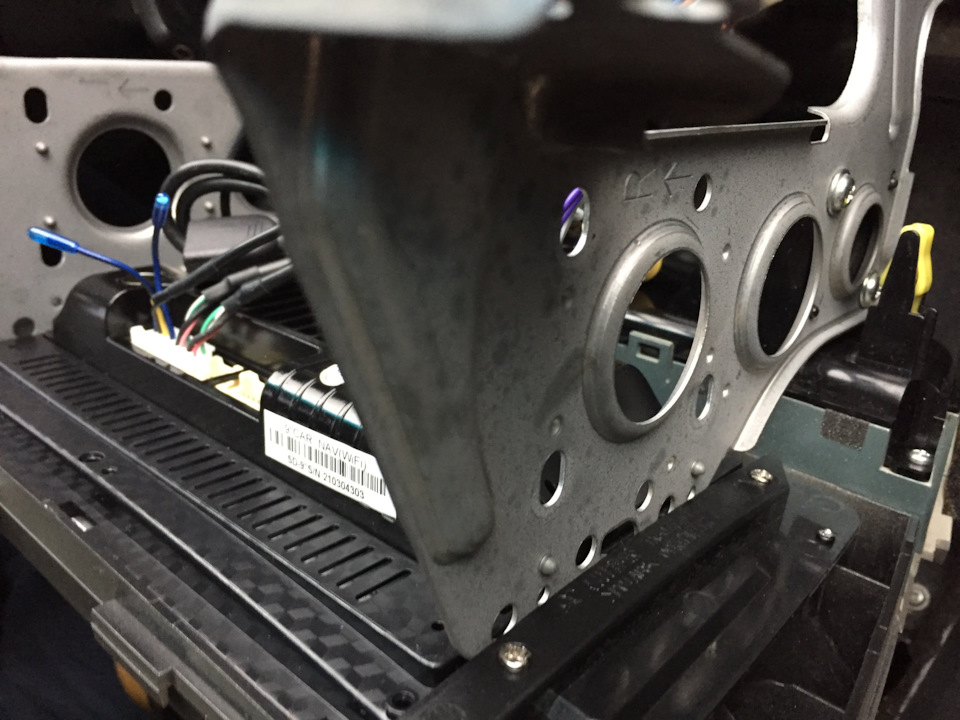

Устанавливается все интуитивно просто, снимаем старую магнитолу, ставим новую. Резать ничего не надо, ушко верхней части крепления боковых металлических пластин ставится под пластиковую накладку в рамке магнитолы, ниже фото с описанием:
Один провод usb вывел в бардачок, к нему подключил yota модем для питания и раздачи вайфая. Второй usb вывел в центральный бардачок под климат-контролем который.

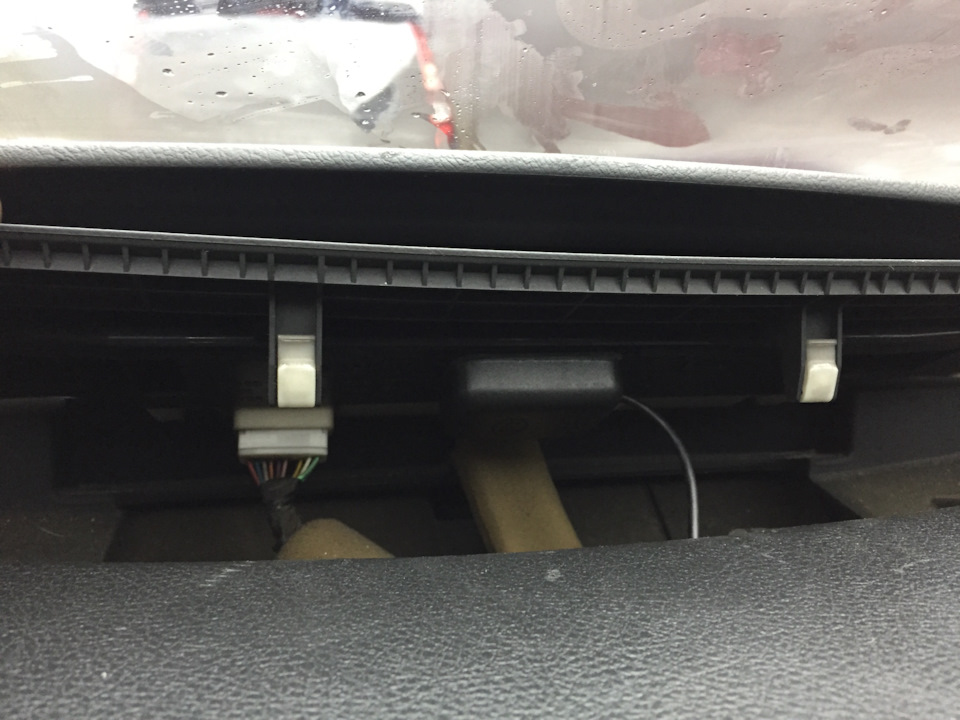

Антенну не стал выводить из под панели клеит на стекло:
После первого запуска понял, что магнитола тормозит, будто якорь кинули, зашёл в настройки системы и увидел что свободной памяти 4 гб. В общем я скинул все настройки до заводских с полным стиранием данных, и вуаля, свободно 12 гб — магнитола стала намного шустрее.

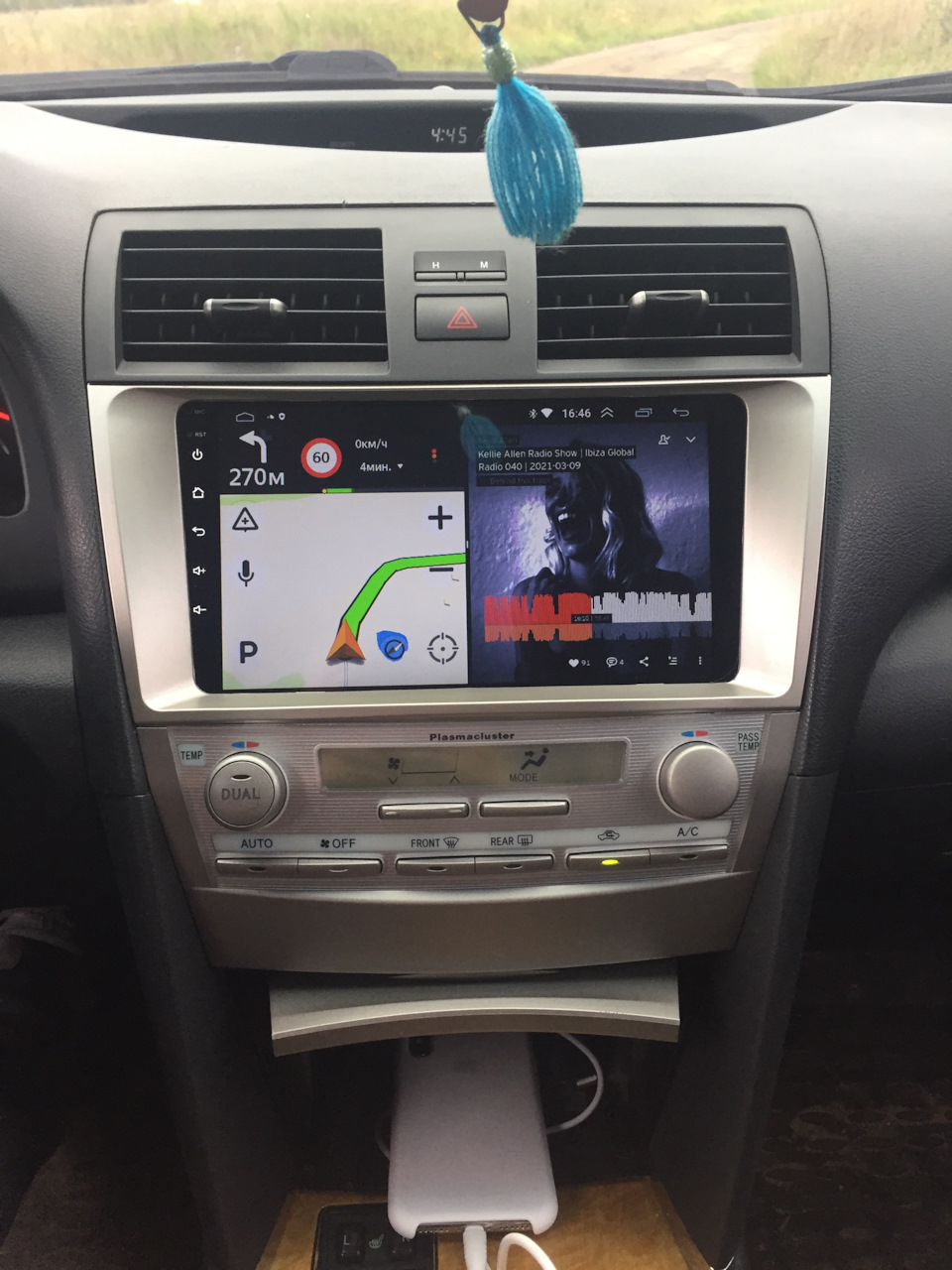

Установил навигацию по умолчанию ЯндексНавигатор (устанавливается через настройки изготовителя в меню магнитолы). С интернетом в машине работает огонь.
Скачал приложение SoundCloud, Онлайн радию и Car Scanner Pro. Этого функционала мне вполне достаточно для прослушивания музла. Если надо, то через блютуз с телефона музло с эплмьюзик))). С флешек музацию не слушаю вообще.

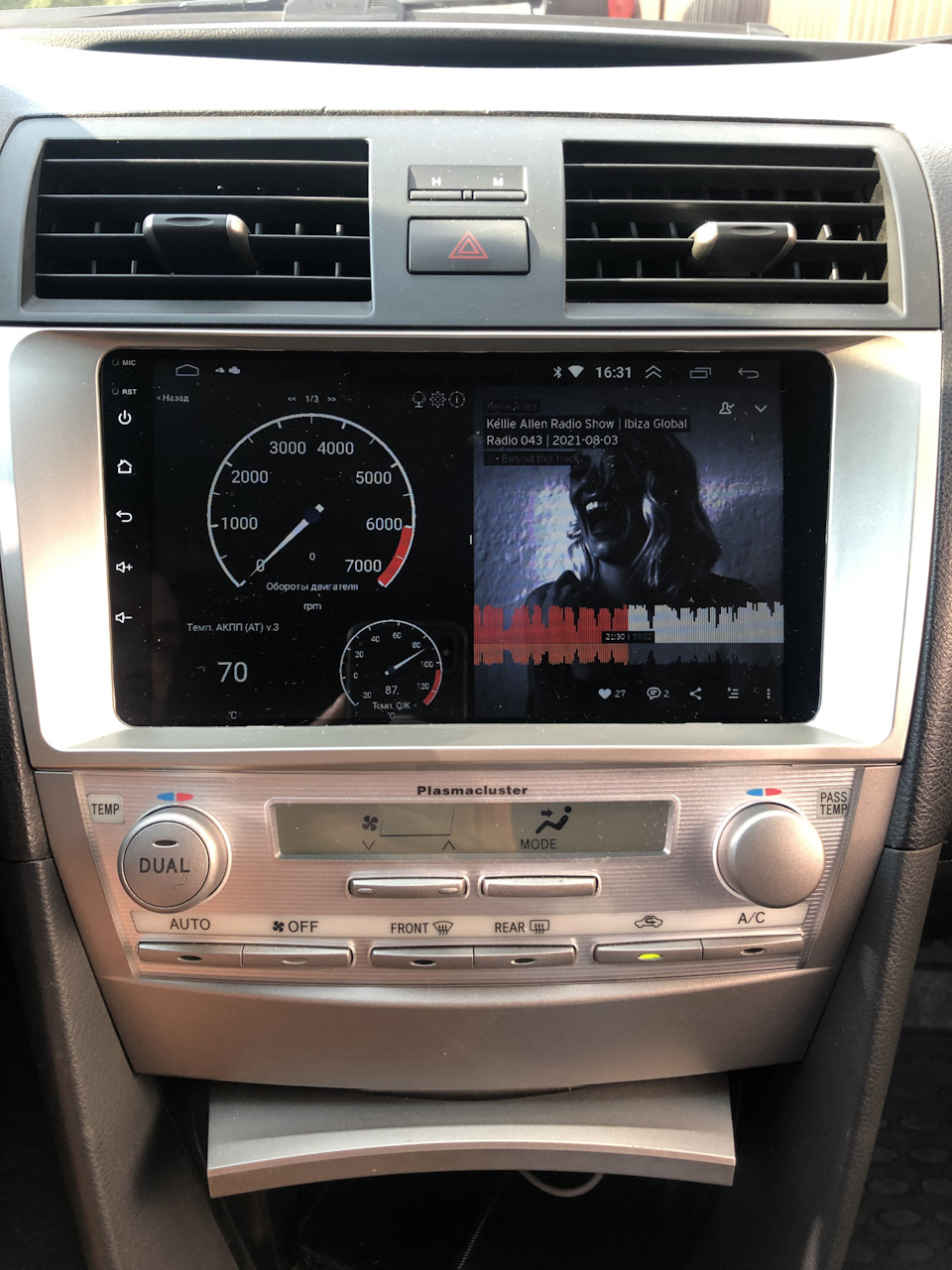

CarScanner сконнектил с Bluetooth elm v1,5. Вывел на экран температуру масла в акпп, чтоб всегда была на виду:
В общем покатался две недели, доволен работой магнитолы, все работает стабильно, громкая связь со стандартным микрофоном отличная, нареканий нет.

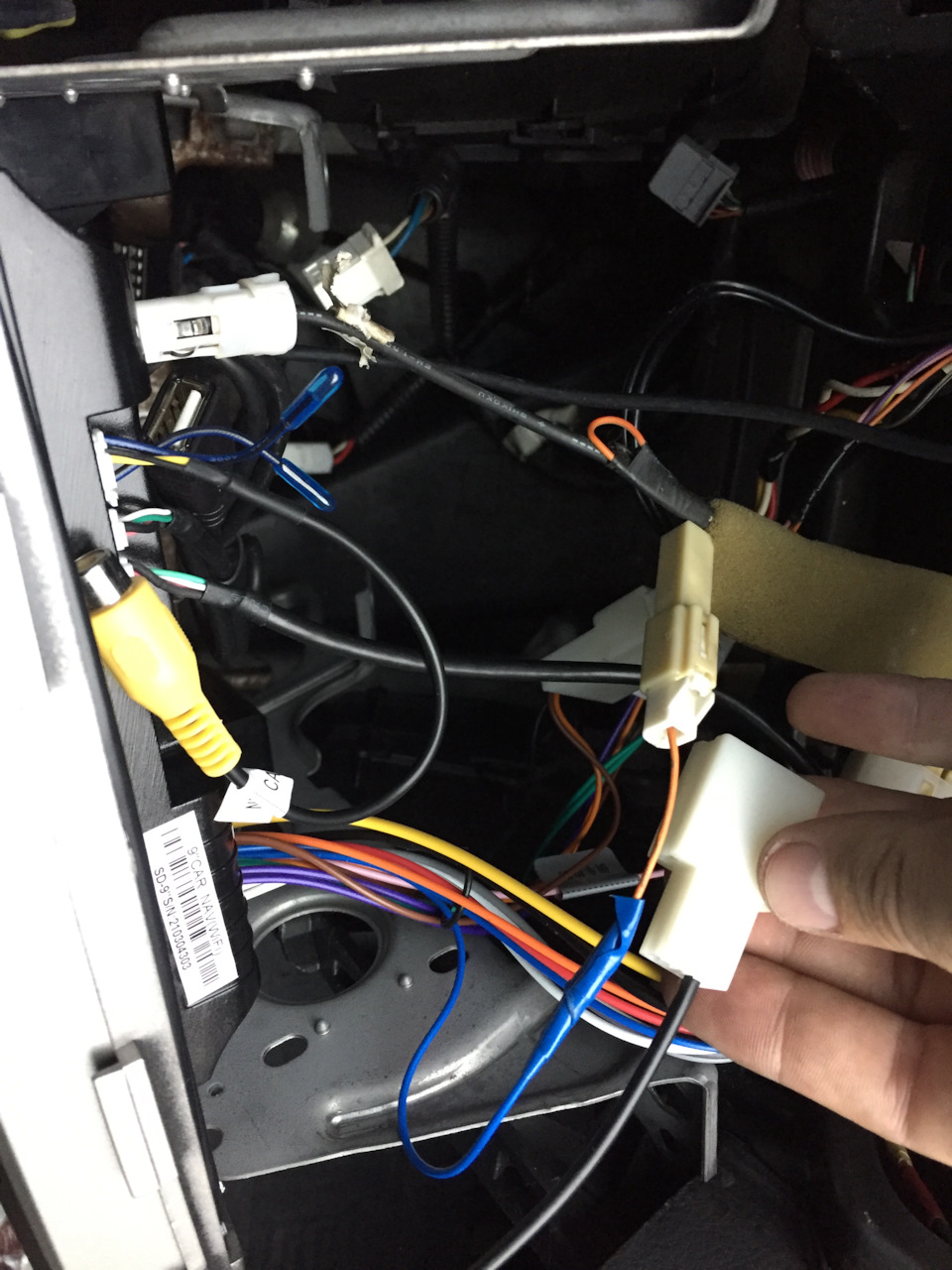

Антенну подключил следующим образом, синий провод со штекером антенны, который в комплекте с магнитолой соединил с оранжевым проводом, который из общего жгута, врезаемся перед клеммой.

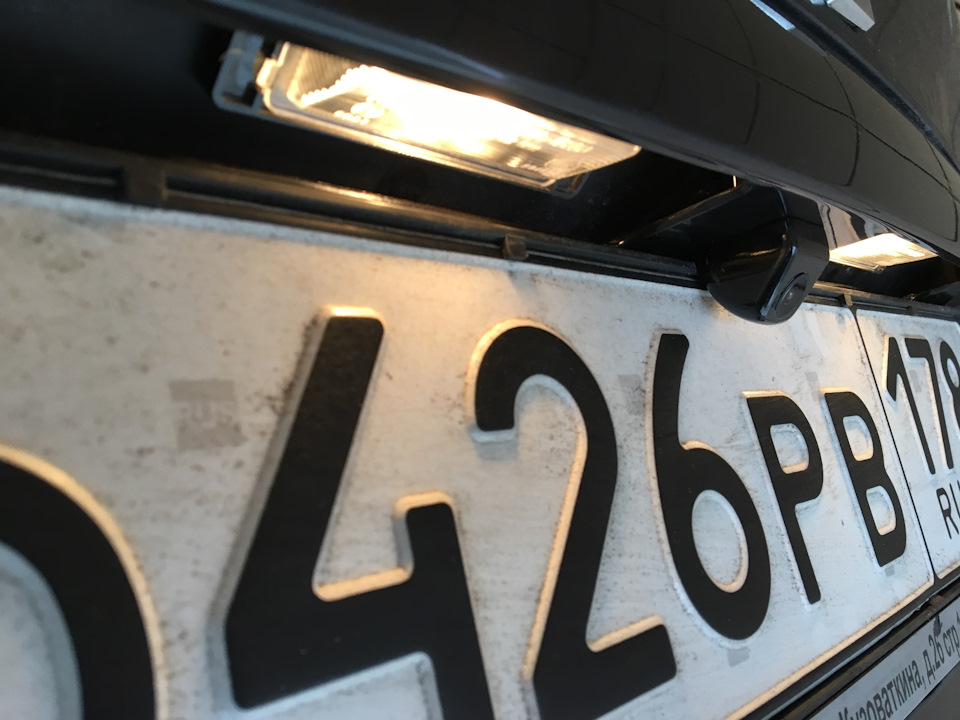

На днях получил камеру заднего вида, сразу же установил, устанавливается вместо плафона подсветки номера.

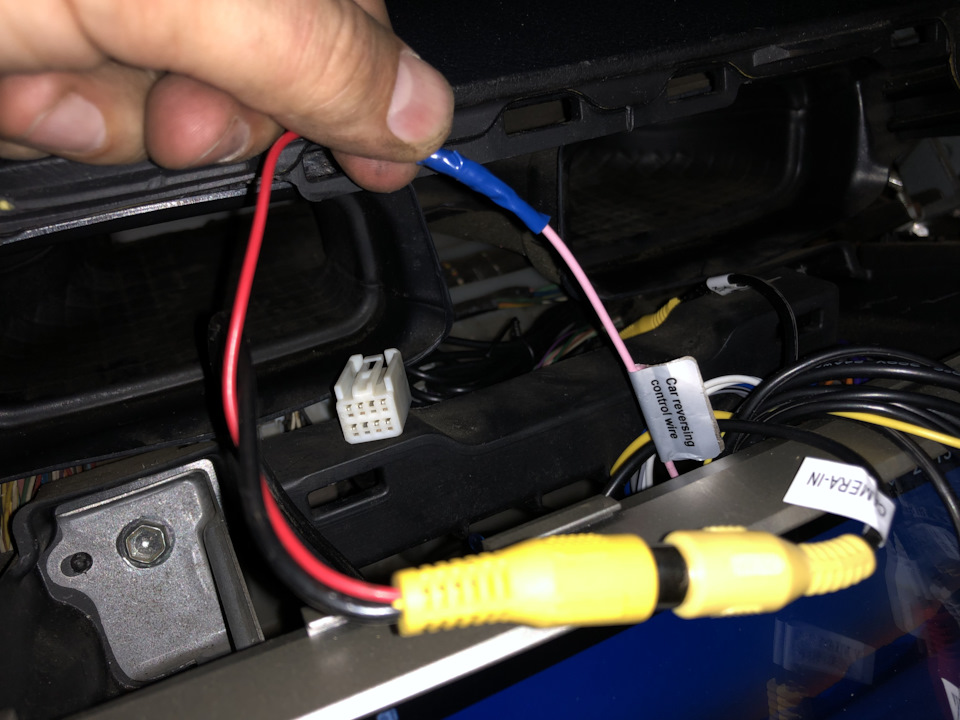

Далее провод провёл с левой стороны через порог к магнитоле, все через штатные места. На самой магнитоле желтый тюльпан подключаем к видеовходу на магнитоле. Далее на магнитоле в проводке находим розовый провод и соединяем с красным проводом который идёт на тюльпане. Ниже фото:

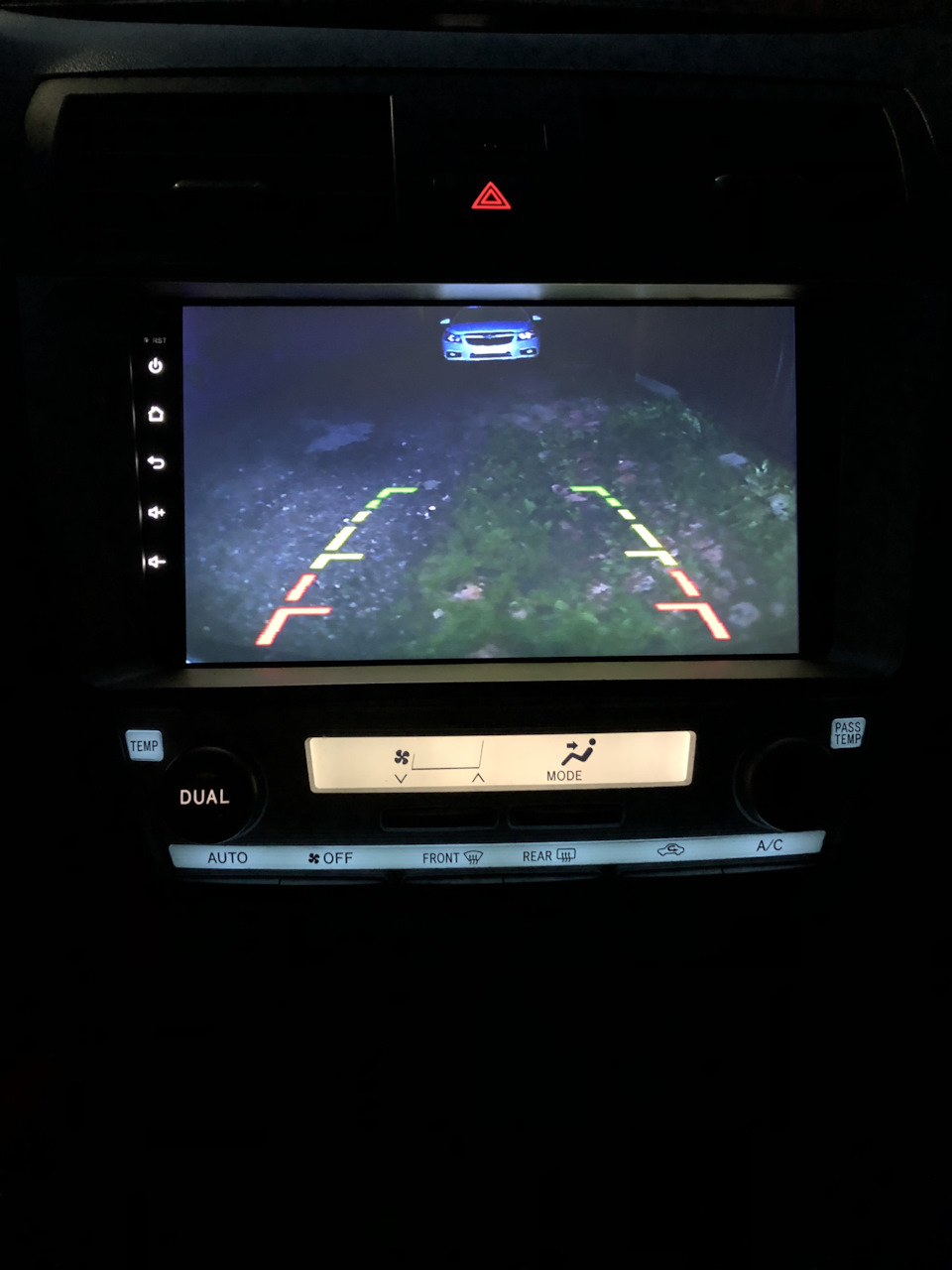

Включаем зажигание, переводим ручку акпп в режим R и смотрим как работает камера:
Такая несложная установка магнитолы и камеры в камрюху, потратил часа 3 на все.

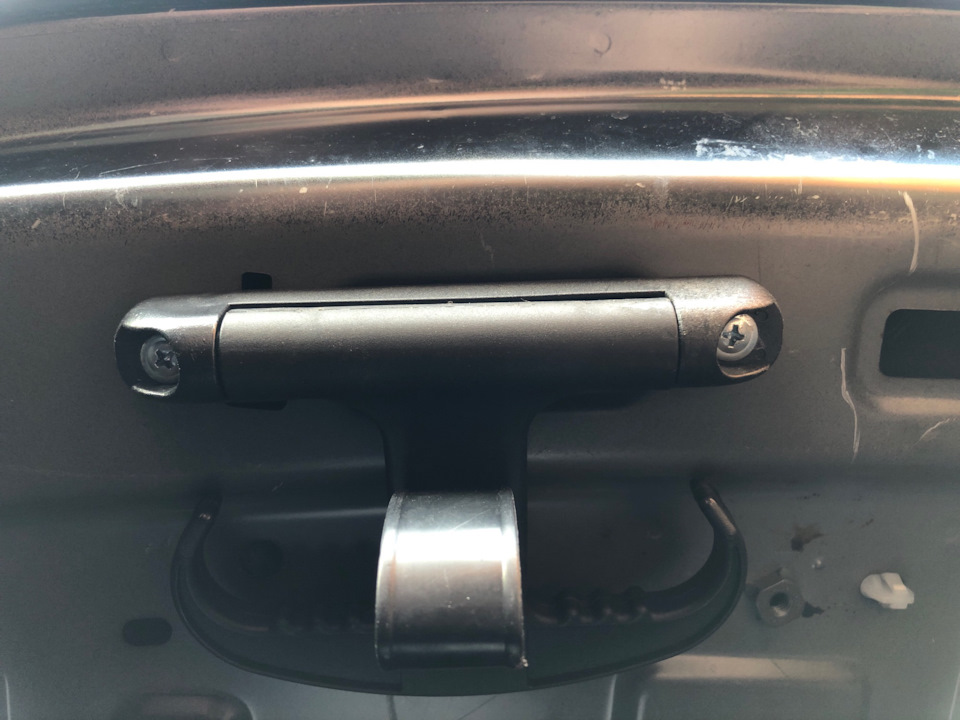

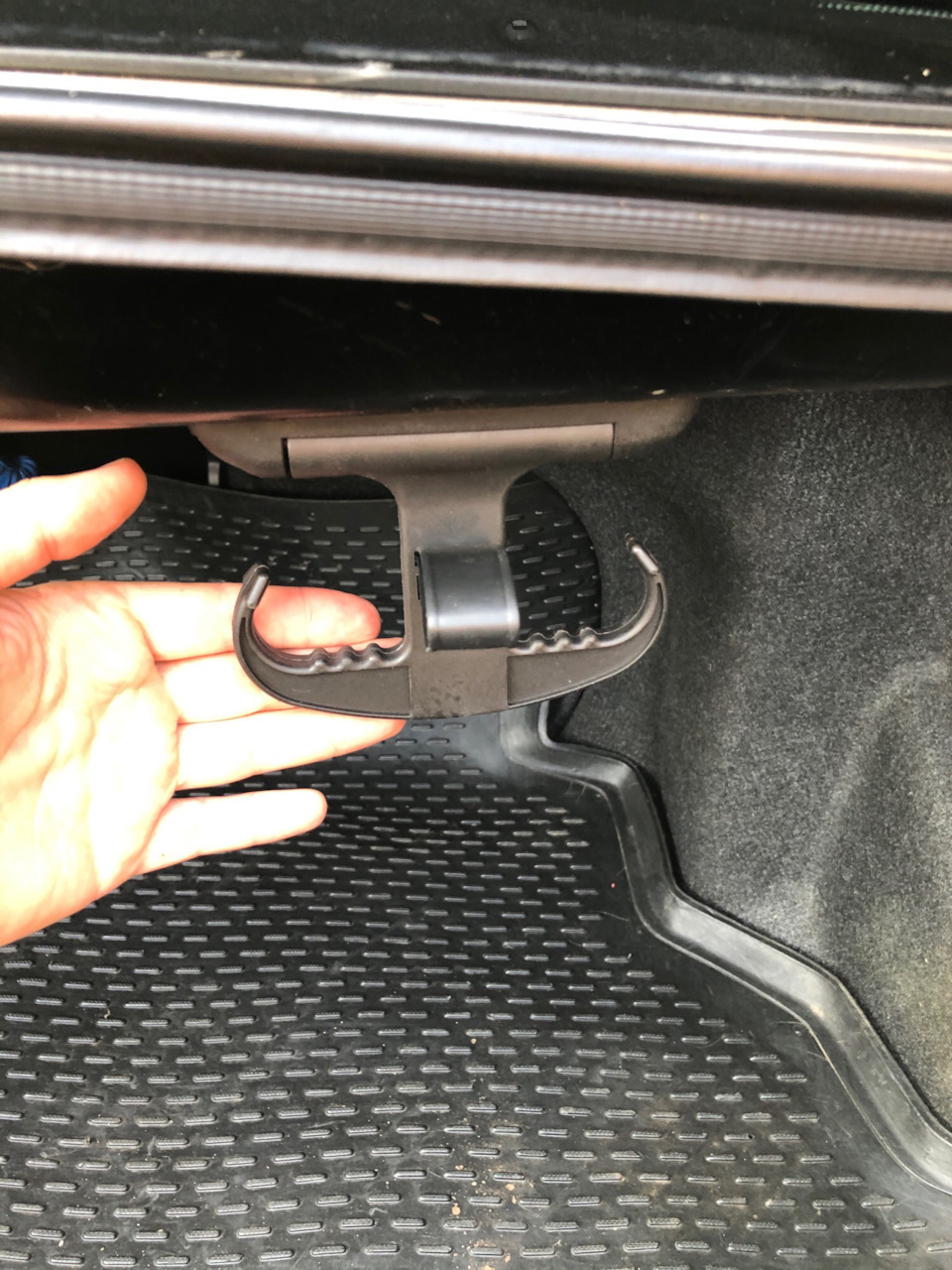

Бонусом установил крючки в багажник для сумок/пакетов a.aliexpress.com/_ALSIkA
Девайс удобный, крепил саморезами к кузову:
В общем такой апгрейд сделал на машине. Всем мира!
12. Замена камеры заднего хода на путевую)
Всех приветствую!
Пишу очередной пост о доработке Камрюхи, а именно замене камеры заднего хода😁
Изначально стояла камера заднего хода, встроенная в рамку номера, которую ставил еще дилер в далеком 2012 году. Качество съемки также тянет только на 2011 год). На Камри смотрится это колхозно.
Залез на АЛИ и за 10 минут нашел подходящую камеру, которая монтируется прямо в планку багажника. На камере написано Sony ccd, угол обзора 150 градусов, снимает отлично!
Пришла она быстро, монтировалась также быстро, т.к. камера уже была установлена (сука коряво, как оказалось).
Вообщем снял обшивку багажника, снял планку, демонтировал все, подключил камеру, проверил все работает, далее снял планку просверлил дырку под камеру, камеру обработал дополнительно герметиком, смонтировал камеру, НОРМАЛЬНО все подсоединил, а не как криворукие спецы у дилера). Порезал голубой проводок, чтобы не было зеркального изображения, линии разметки не стал активировать, нет необходимости от них, тем более они просто прямо всегда показывают.
Собрал все обратно и заменил все клипсы на обшивке багажника.
Ночная съемка отлична, угол обзора отличный, видно не только бампер но и кусочек номера, а в даль видно первый этаж домов, привык быстро, мне нравиться.
Также приклеил специальную накладку под номер, чтобы он не бренчал. Про нее узнал, когда владел шкодой. Ее клеил и на Фокуса и отцу на Субаря, отлично себя зарекомендовала. В комплекте 2 шт, одна сторона самоклеящаяся, стоит копейки, рекомендую!
Багажник теперь закрывается отлично, мягкий звук замка и все, как его сильно не закрывай👍
В итоге вид намного лучше, не идеал конечно, как с планкой от R5, но лучше, а планку штатную под камеру я все-таки найду)))
Изображение стало отличным, не думал, что мой Китай патефон может такое хорошее изображение давать)))
Установка (замена) камеры заднего вида.
Начну статью с того, что камеру менял ещё в ноябре, а фотографии остались и решил запилить статейку об установке камер со скрытым крепежом и подключением как на отдельный внешний монитор, так и на штатное ГУ с экраном.

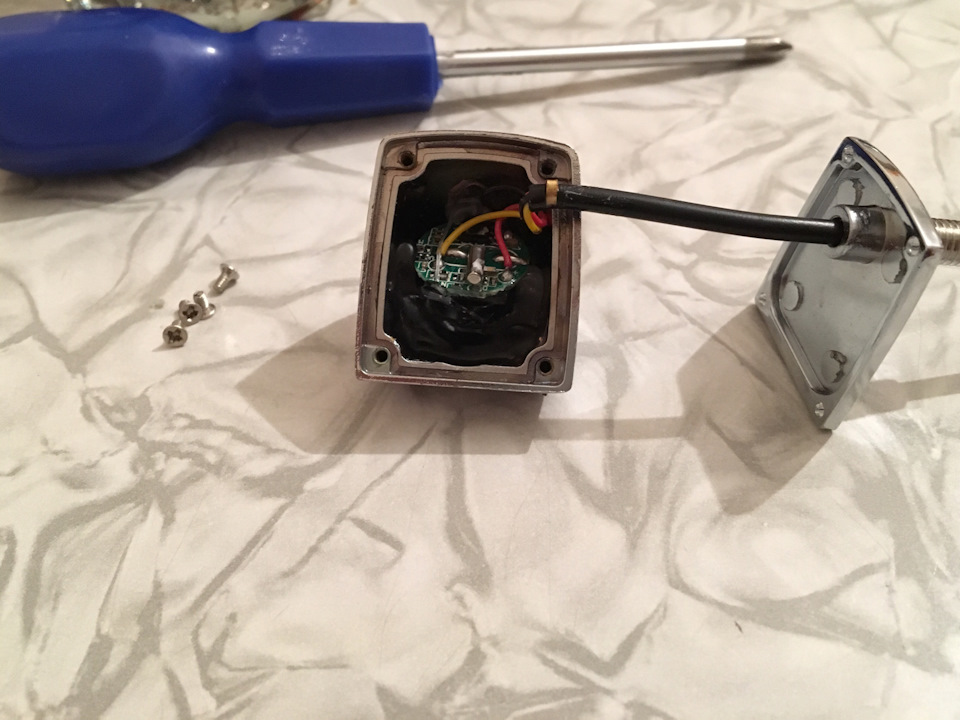

Камеру заказывал естественно с Али брал себе серого цвета, прям в цвет кузова получилась, естественно по приходу пакета камеру разобрал, хотел залить ее герметиком, но уже все было залито, промазал лишь в том месте, где провод заходит в камеру.
Позднее заказывал у этого продавца ещё 2 камеры чёрную и хромированную, чёрная приехала так же залитая как серая, а вот хромированная оказалась пустой, через месяц с неё ещё и хром слез Так что если будете заказывать, вскройте посмотрите, если пусто, залейте герметиком, иначе камера долго не протянет.
Теперь про установку.

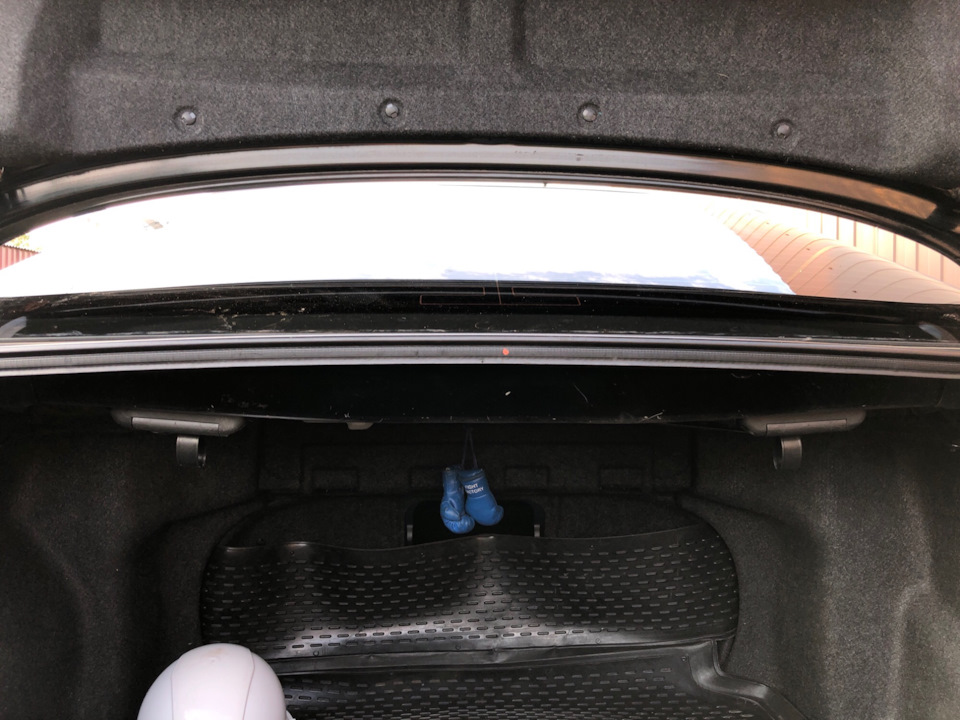

На Камри все довольно просто, открываем багажник, достаём все пистоны, снимаем обшивку крышки багажника откручиваем гаечки на 10, которые держат планку и ещё там есть пару пистонов один из них очень плотный, находится под шильдом тойота, маленькими отвёртками сдавливается с двух сторон и планка на свободе, не забываем отцепить провод, который идёт на кнопку открывания багажника, плафоны лампочек снимать не обязательно, но я свои снял, что бы промыть в домашних условиях.

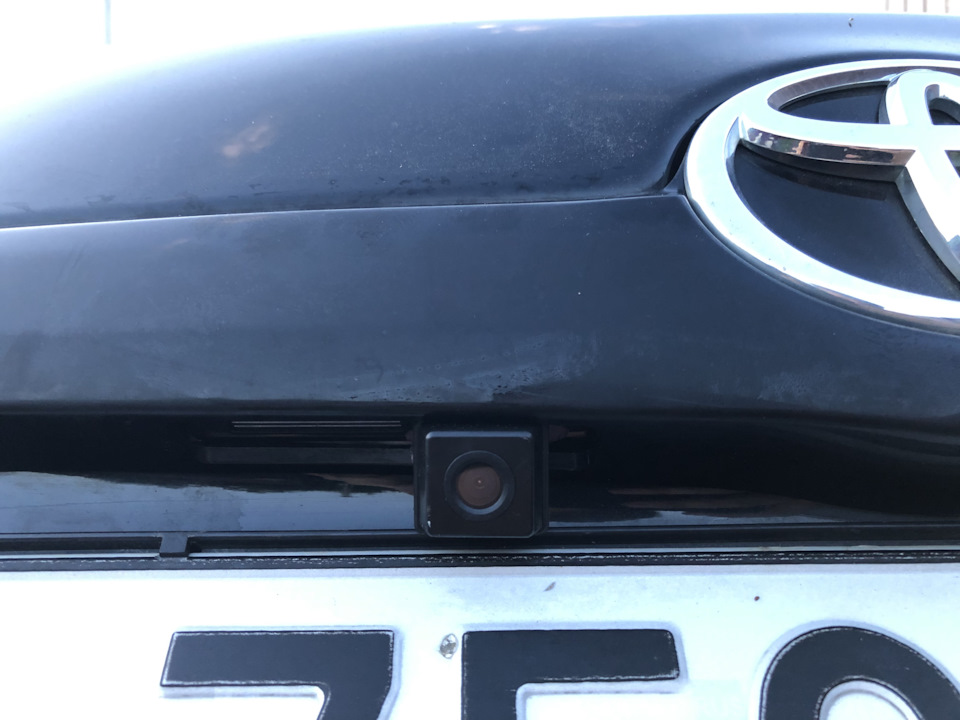

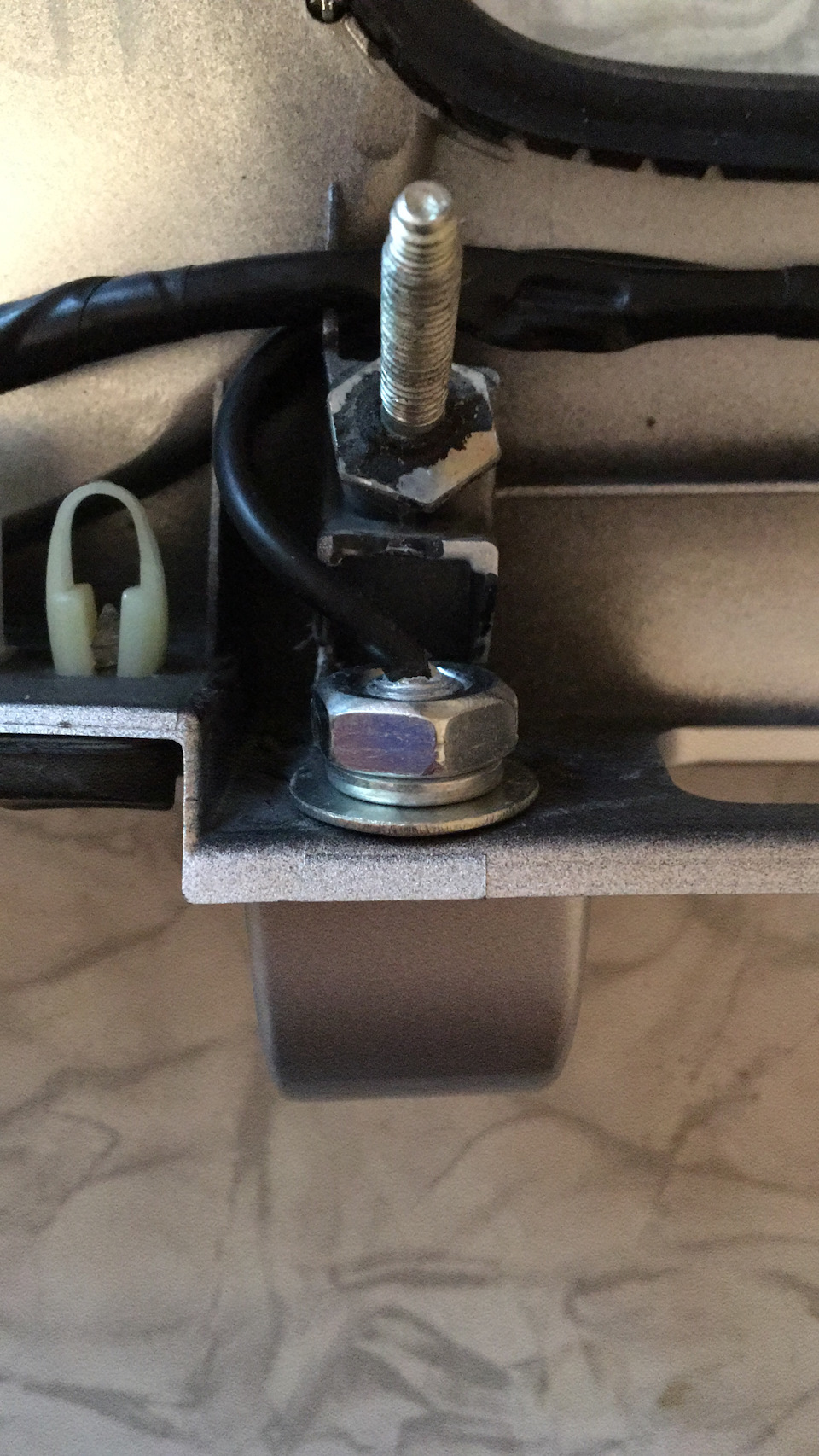

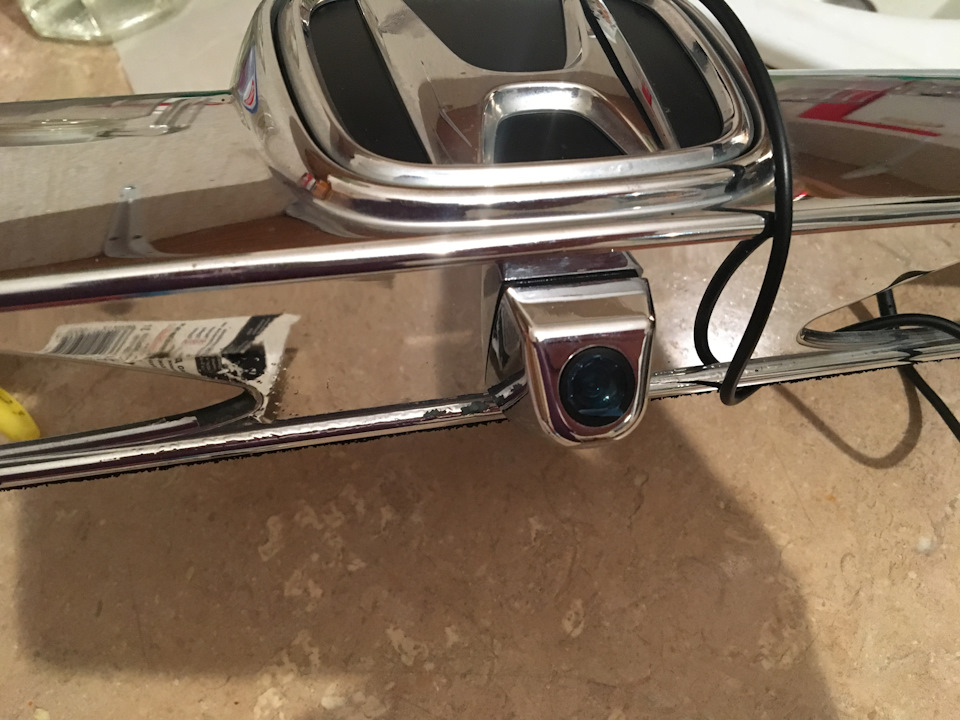

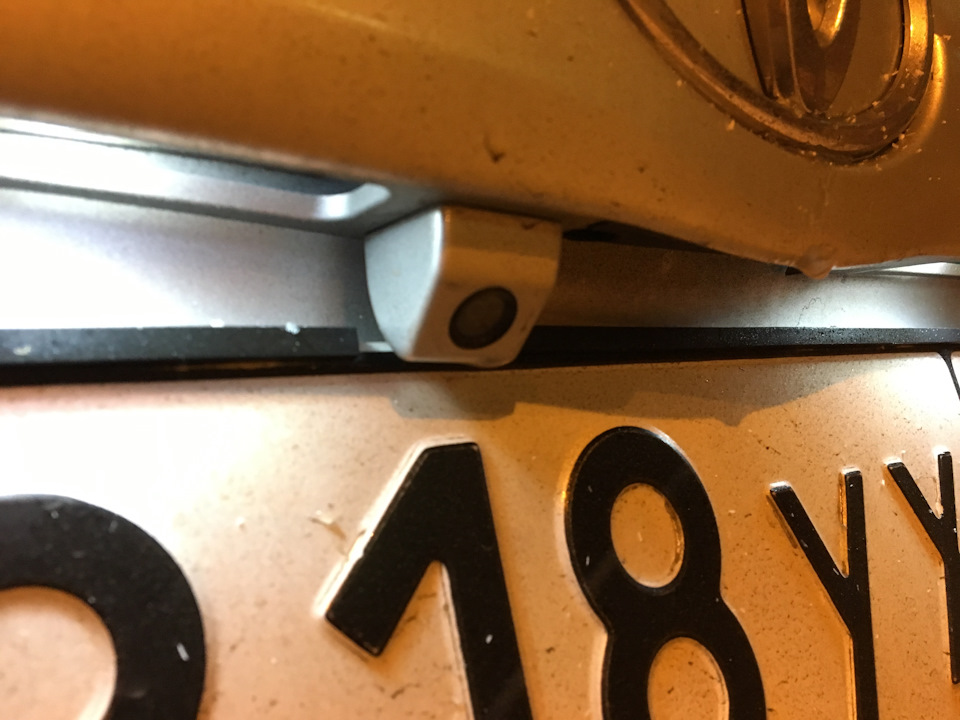

В снятой планке сверлим дырку, примеряем камеру, понимаем, что сильно длинный у неё крепёж и будет тереться об крышку багажника, вооружаемся кусачками или пасатижами и очень аккуратно отгрызаем/отламываем излишки крепёжной трубочки, одно не ловкое движение и у вас есть шанс перекусить сам провод! Немножко отгрызаем пластиковые перегородки на самой планке, что бы залезла гайка.
В подключении тоже ничего сложного, провод от камеры протянул в ту же резинку, куда идёт провод от кнопки (слышал, что на европейцах нету кнопки открывания багажника и хозяевам приходится сверлить ещё и крышку багажника).

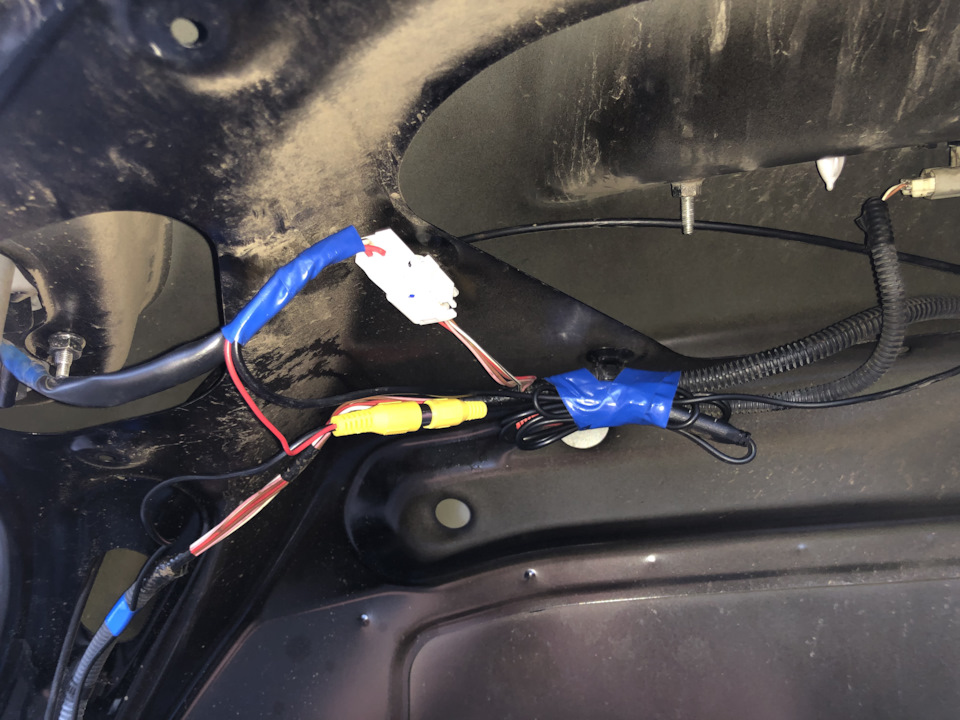

На камеру нам надо подать питание, его я брал там же рядом, припаявшсь к проводам лампочки заднего хода, далее тянем провод, рекомендую по левой стороне.
Провода в комплекте хватает можно сказать в притык, снимаем заднее седло, снимаем маленький кусочек спинки, предварительно открутив болтик снизу, разбираем пороги, снимаем спидометр.
Протягивался прям вдоль косы порога и к ней же приматывался, поднимаем провод с порога, протягиваемся за спидометром и тянем к ГУ.
При покупке машины на ней стояла китайская еле рабочая магнитола, с экраном и камера с рамкой гос номера, но на нижней части, как бы под самим номером и из-за этого угол обзора был очень маленький, позднее я заказал оригинальную американскую балалайку JBL с монохромным дисплеем, соответственно камеру к ней не подключить по понятным причинам.

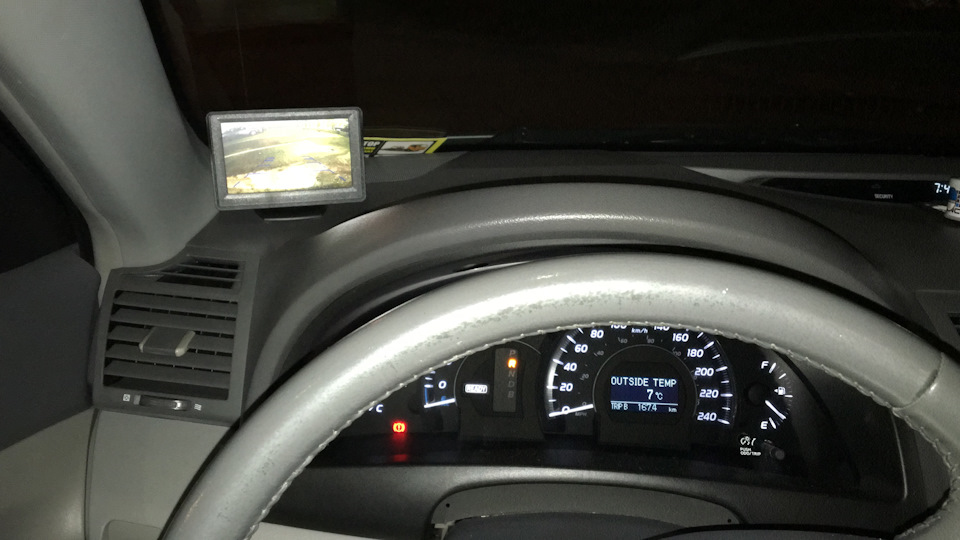

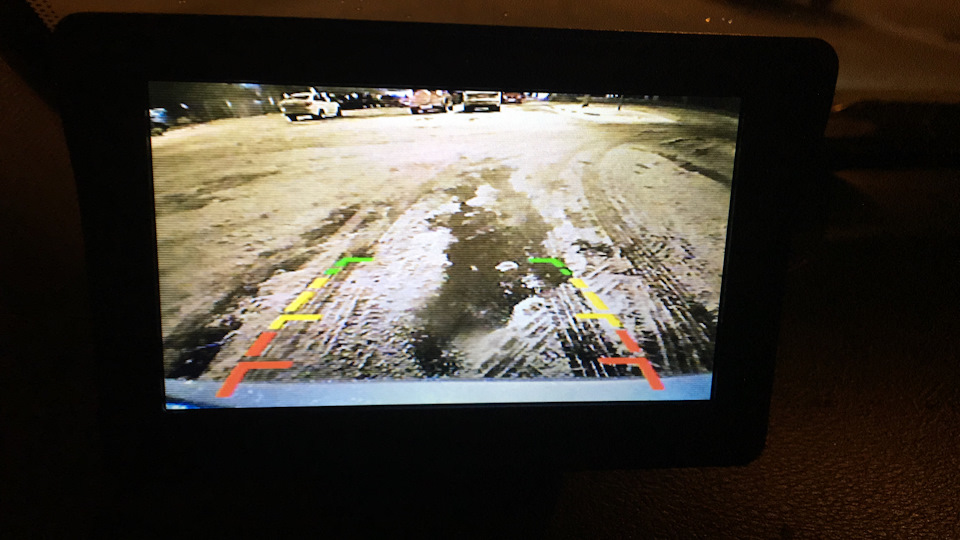

Заказал отдельный выносной экран на панель с двумя входами(перед, зад) протянул для него питание от прикуривателя и зацепил к нему провод от камеры.
Экран включается только когда на него приходит сигнал от камеры, а сигнал от камеры может пойти только при подачи питания на лампочки заднего хода(включение R).
Теперь перейдём ко второму варианту подключения, для тех, у кого ШТАТНЫЙ ГУ JBL с цветным тачевым экраном.

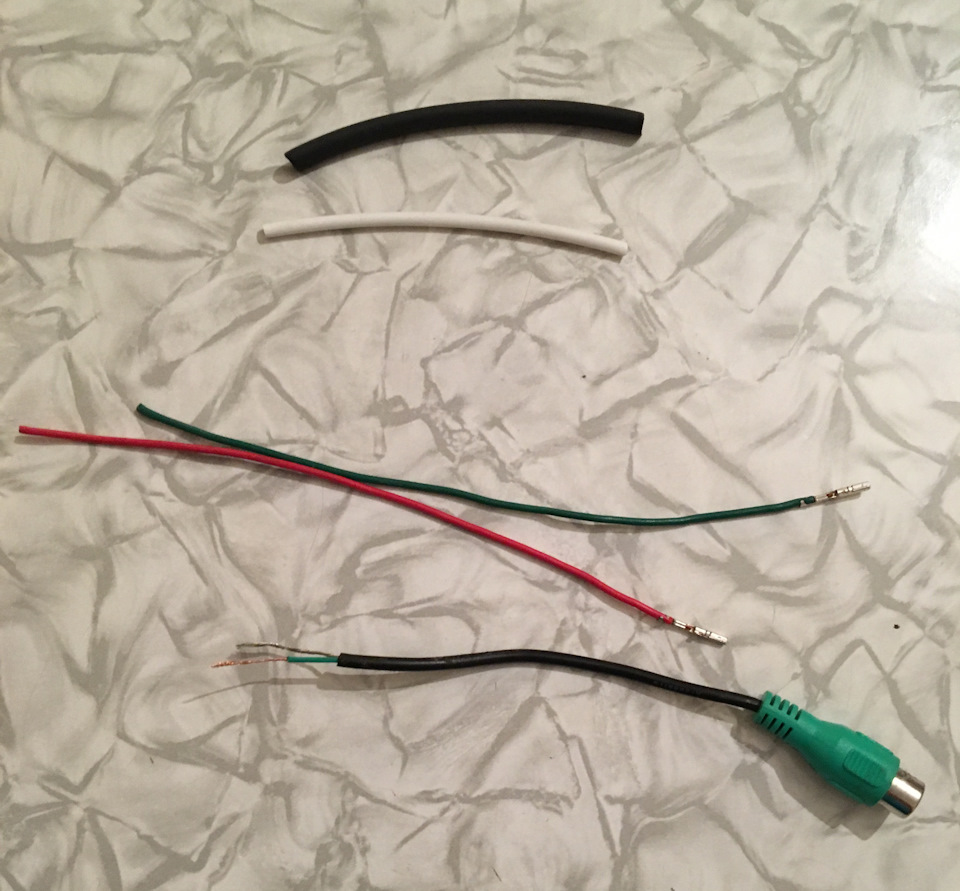

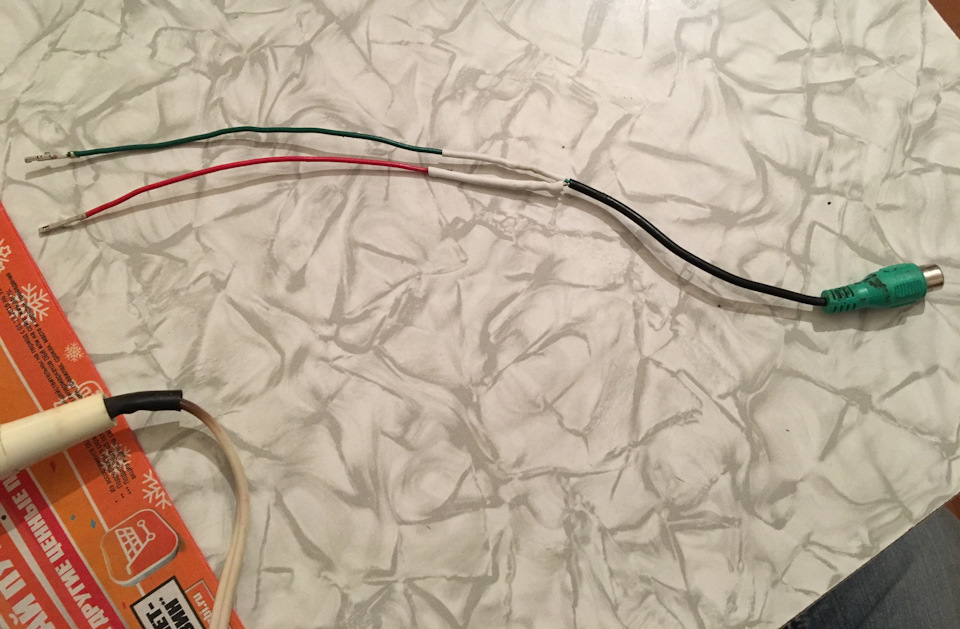

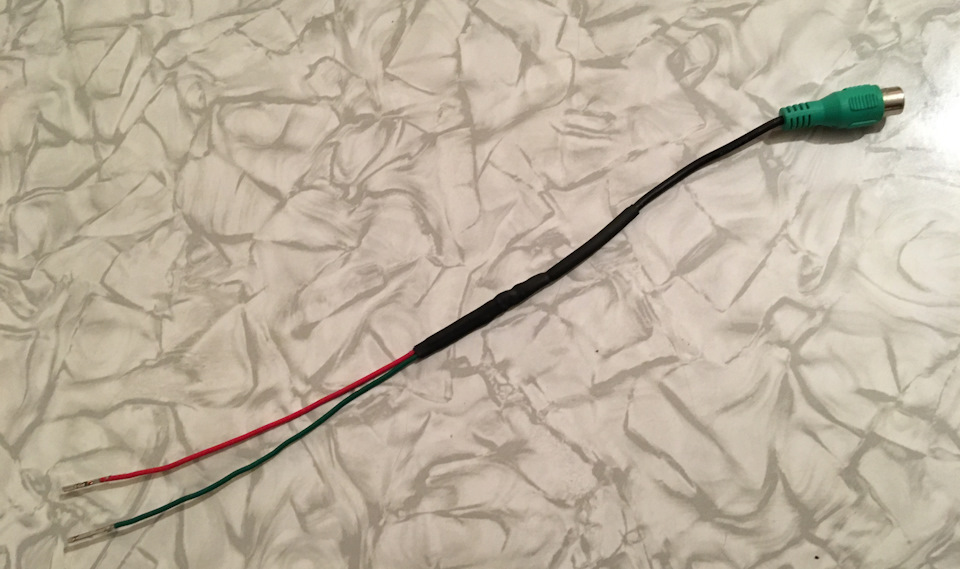

Данну конструкцию я вложил в косу с 24х пиновым разъёмом, сами пины вставил в 22 и 23 дырки на разъёме.
•22pin — Video+
•23pin — Video-
Может кому ещё понадобится информация о соседних дырках:
•24pin — Power +6v (при включении R)
•21pin — Ground
