Камера заднего вида для автомобиля киа рио 3 хэтчбек
Камеру брал ЗДЕСЬ

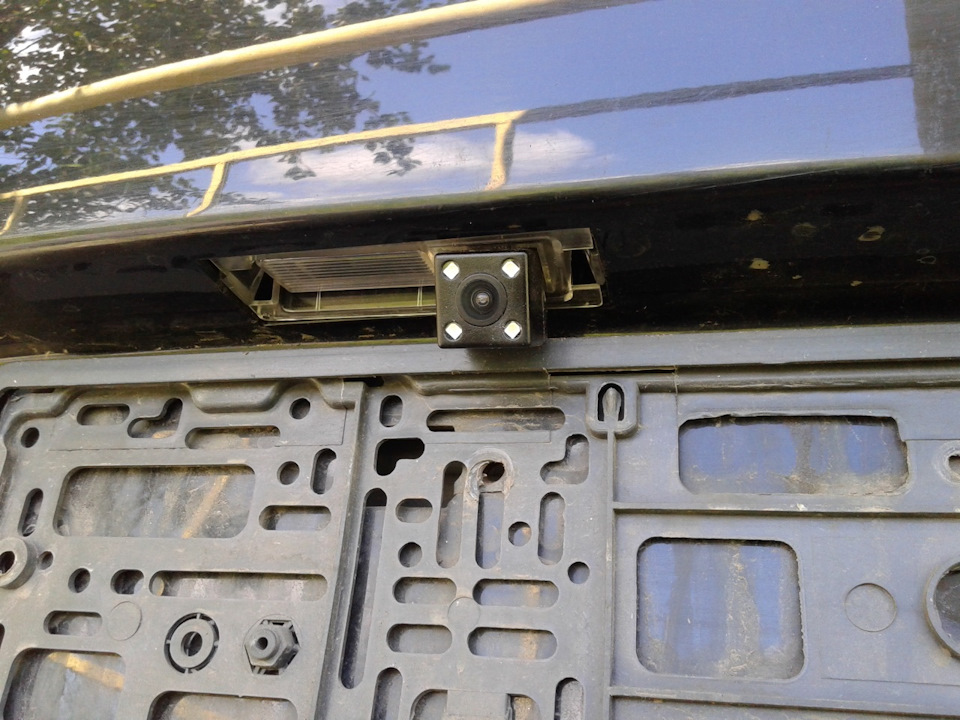

Скажу сразу — встала идеально, без каких-то дополнительных манипуляций, как родной плафон.
Патрон с лампочкой так же — вставил, повернул, всё ОК. Там на выбор ещё есть черная, но у неё камера с левой стороны, плюс прочитал отрицательный отзыв про её установку, поэтому выбрал прозрачную. На всякий случай выход кабеля из камеры мазнул силиконом.
Установка.
Освобождаем полностью багажник и вынимаем «персидские» ковры. Сдергиваем уплотнитель от правого нижнего до верхнего левого угла. Отщелкиваем заднюю облицовку багажника снизу вверх и снимаем её:

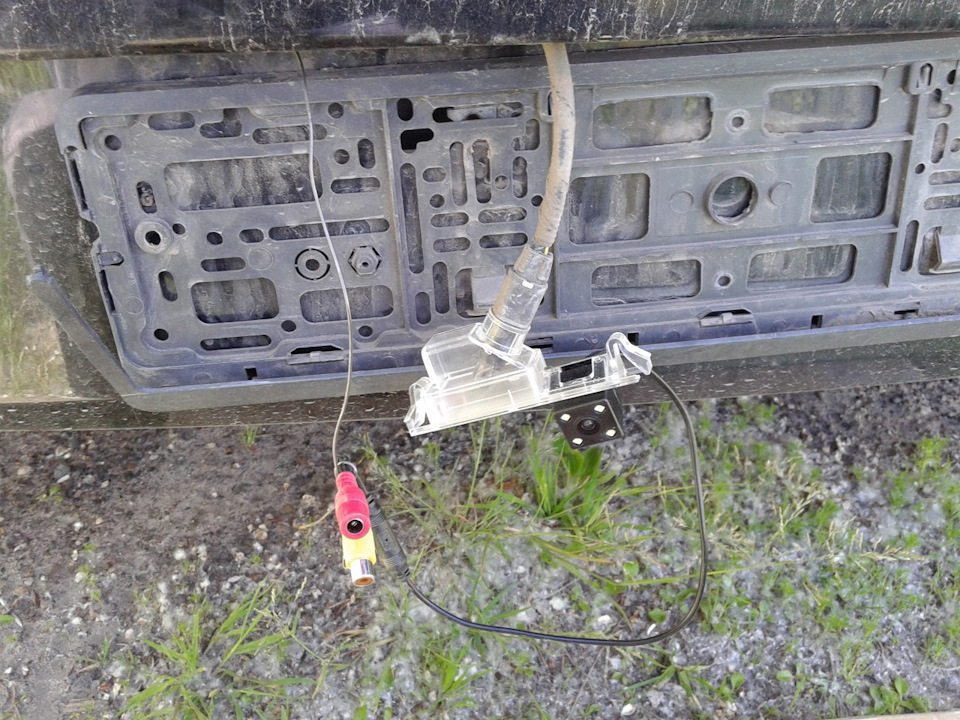

Цепляем к ней провода от камеры и протягиваем их в багажник. Продеваем через родную резинку и вставляем её на место.
Вставляем плафон с камерой в бампер и возвращаем номер на место.

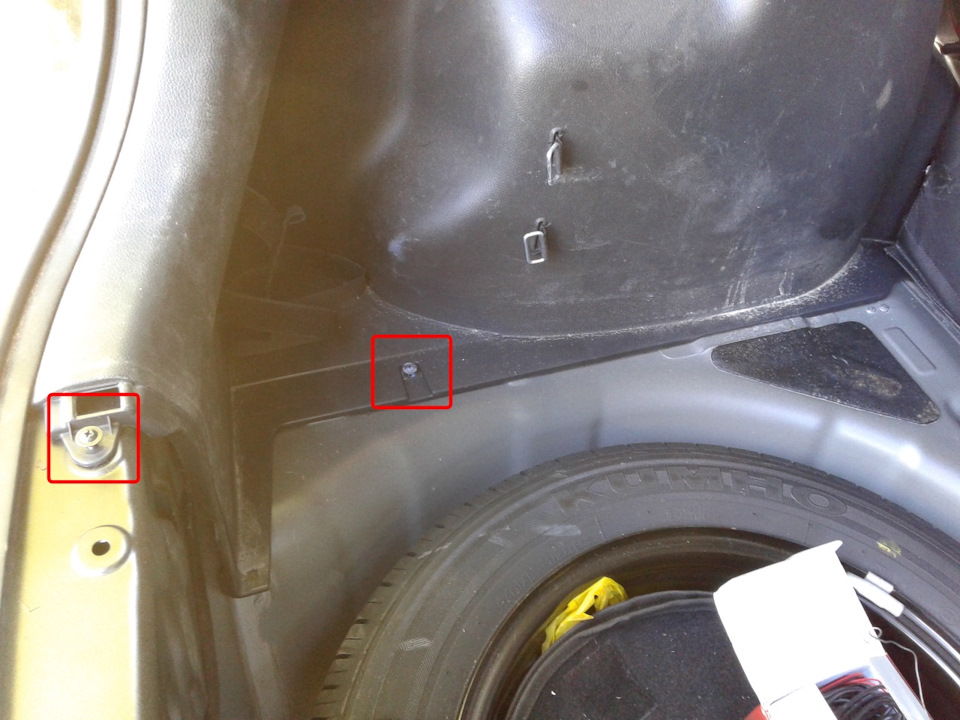

Откручиваем два самореза, отщелкиваем угол боковой облицовки и отводи её к центру багажника. Чтобы она не возвращалась обратно, вставляем между крылом и облицовкой какой-нибудь упор.

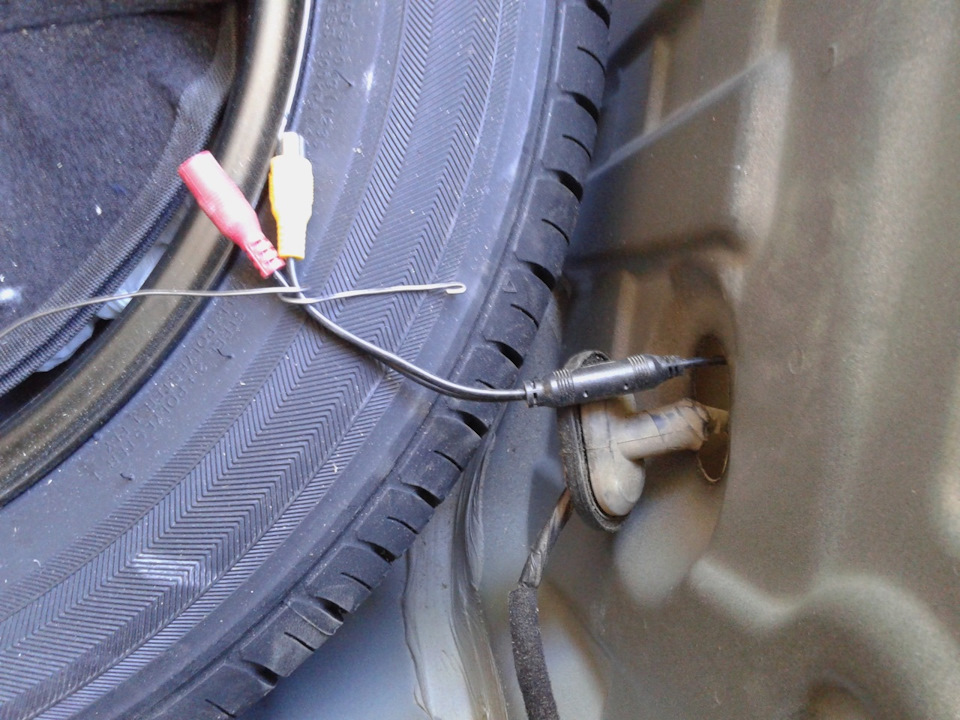

Соединяем провода штекерами и обматываем их изолентой. Управляющий провод на камеру коротковат. Чтобы его не наращивать, сразу соединил его с плюсовым проводом питания камеры.

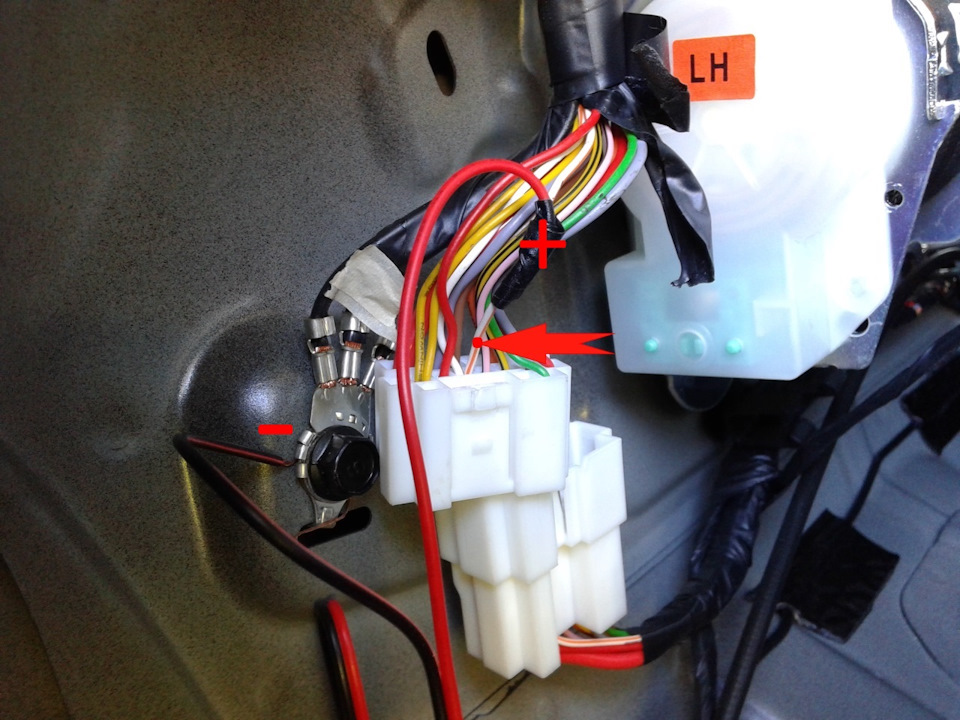

Протягиваем провода питания к колодке, в которой находится плюсовой провод на фонари заднего хода и подсоединяем.

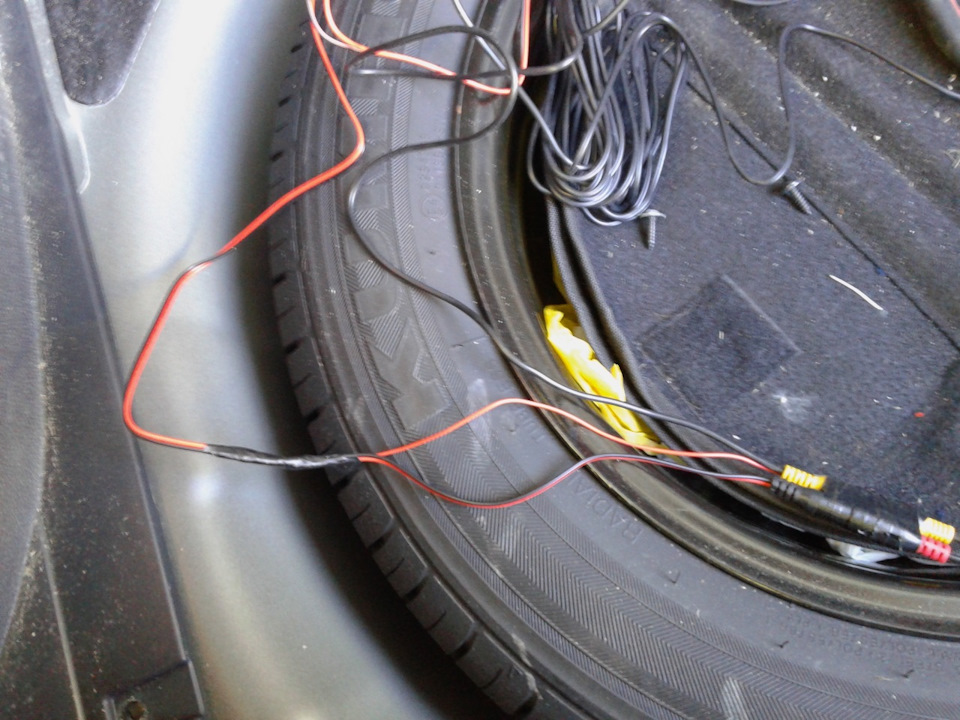

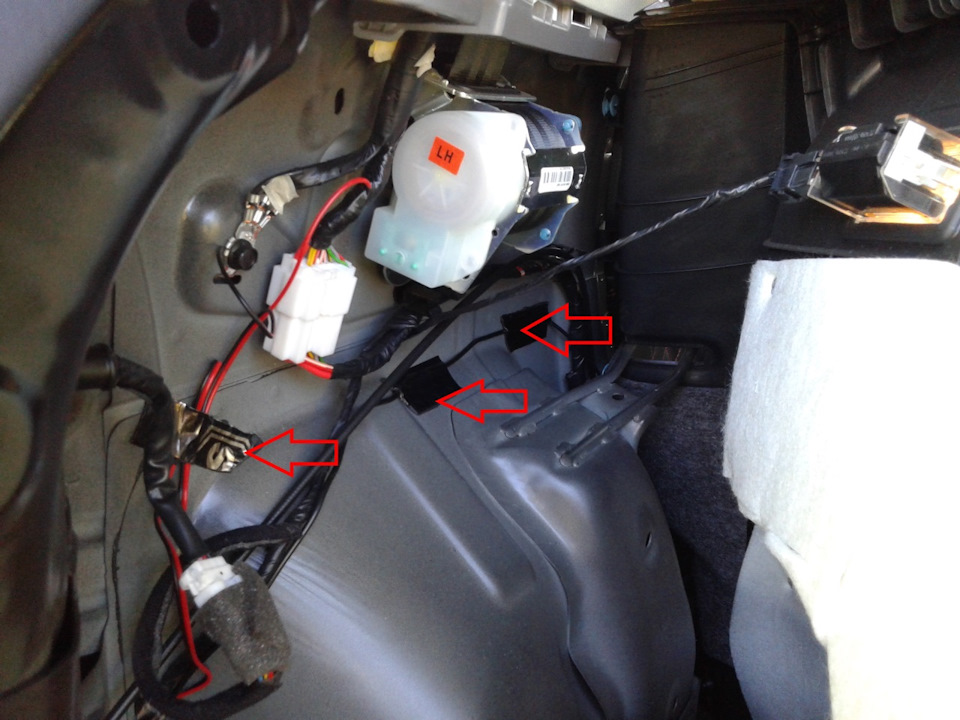

Провода, чтобы не болтались, примотал изолентой к рядом идущим и местами приклеил прямо к кузову, оставшейся после шумки виброй.
Сдернув уплотнитель на левой задней двери, видим щель в багажник. Через неё «ловим» наш видеопровод и дальше по порогам (они все на защелках) тянем его к Панели приборов и присоединяем к монитору.
У меня это Пионер. Основной штекер вставляем в видеовход, а идущий от него красный к управляющему проводу на магнитоле, на Пионере это фиолетово-белый, он у меня просто болтался в одиночестве.
Проверяем
Борт №27 Камера заднего вида на KIA RIO 3
Всем Доброго времени суток Друзья, Подписчики и просто гости!
Данная запись не носит информационный характер, решил написать ее для себя, чтобы помнить что было, когда и как.
Наконец дошли руки.Очередная задумка удалась.
Давно хотел установить и вот руки дошли
Камера заднего вида
Пожалуй, один из самых противоречивых элементов тюнинга, о котором постоянно спорят автомобилисты. По мнению одних установка камеры заднего вида — бессмысленна и относится скорее к «понтам» и «наворотам» нежели к полезным помощникам, которыми водители пользуются каждый день. Другие же считают их жизненно важным элементом, а также самым полезным изобретением после автомобиля, и регулярно пользуются ими во время парковки, или выезда (заезда) в гараж.
На мой взгляд, противники камеры заднего вида — это, так называемые «водилы-староверы», это водители со стажем, которые не принимают никаких нововведений и полезных опций, они «брутальны» и пользуются исключительно зеркалом заднего вида. Для них автомобиль так и остался просто средством передвижения, и они не хотят идти в ногу со временем, поэтому и не приемлют всего нового и облегчающего жизнь. Лично я считаю, что все что владелец делает со своим автомобилем — его личное дело, кроме того если это помогает ему жить или водить авто — то почему бы и нет?
Лучше камера заднего вида чем невинное лицо какой-нибудь дамочки въехавшей вам в зад или в бок со словами: «Ой, я чуток не рассчитала» или «Я только месяц за рулем и не умею ездить задним ходом»
для тех, кто ломает голову над тем, как установить камеру заднего вида своими руками
Была заказана камера заднего вида
Теперь подключаем камеру
Любая камера заднего вида, будь то штатная камера — специально разработанная для той или иной модели автомобиля, или универсальная (например, камера в рамке номерного знака) имеет принципиально одинаковую схему подключения.
Таким образом у любой камеры имеется:
— Провода питания (или разъем питания) — это красный цвет
— Видеовыход — это жёлтый
Как правило, камера заднего вида напитывается от фонаря заднего хода, что обеспечивает включение камеры только при движении задним ходом. Дело в том, что пар ковочные автомобильные камеры не предназначены для постоянной работы, в отличие от камер видео наблюдения, где питание на камеру может подаваться постоянно. Производители автомобильных камер гарантируют безотказную работу камер заднего вида в течении всего гарантийного срока только в том случае, если они используются кратковременно (не более 1 часа без перерыва), для парковки
Важно правильно за питать
Поэтому, чтобы ваша камера проработала долго — подсоединяем красный провод питания камеры на (+)плюсовой провод от фонаря заднего хода.
Устанавливаем камеру заднего вида вместо плафона подсветки номерного знака, подсоединив подсветку к цепи габаритных огней.
Для подсветки номера установилась родная светодиодная лампочка которая была в старом плафоне

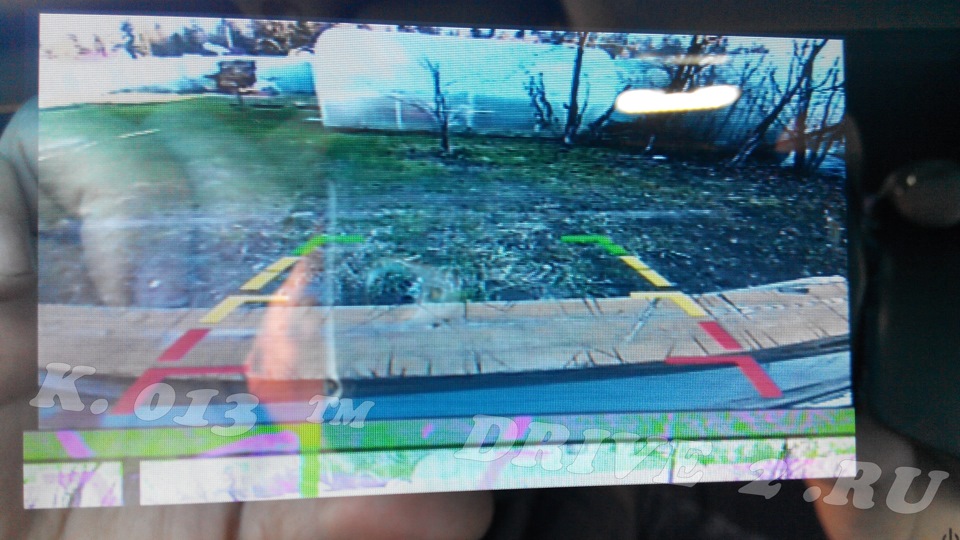

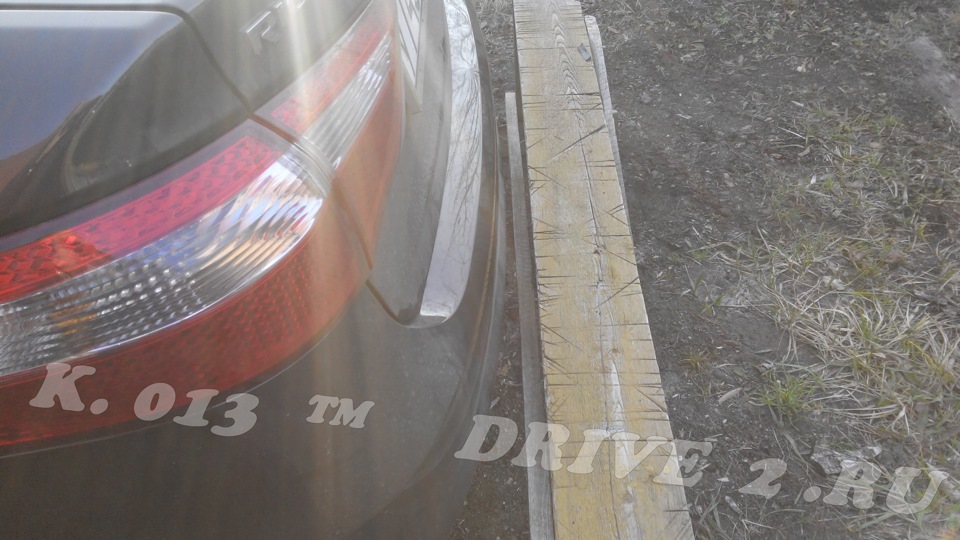

Когда всё установил решил попробовать
Да ещё почему то у меня на мониторе зеркал регистратор, когда включаешь заднею скорость начинается запись, сразу снимает перед и зад и по этому появляется помеха в низу рябения
Видео прилагаю
