Камера заднего вида для автомобиля мазда сх 5 в штатное место
Установка камеры заднего вида
На предыдущей машине очень привык к камере заднего вида, поэтому вычитав что штатная магнитола поддерживает камеру, сразу же за месяц до приезда машины заказал ее на ебее. Камера в штатное место, вместо плафона подсветки номера.
В Туле проблематично найти контору где можно было бы поставить камеру, да я особо и не искал 🙂
Ознакомившись с темой на форуме СХ-5, в выходные на даче занялся установкой.
Фотика с собой не было, поэтому все фоткал на телефон.

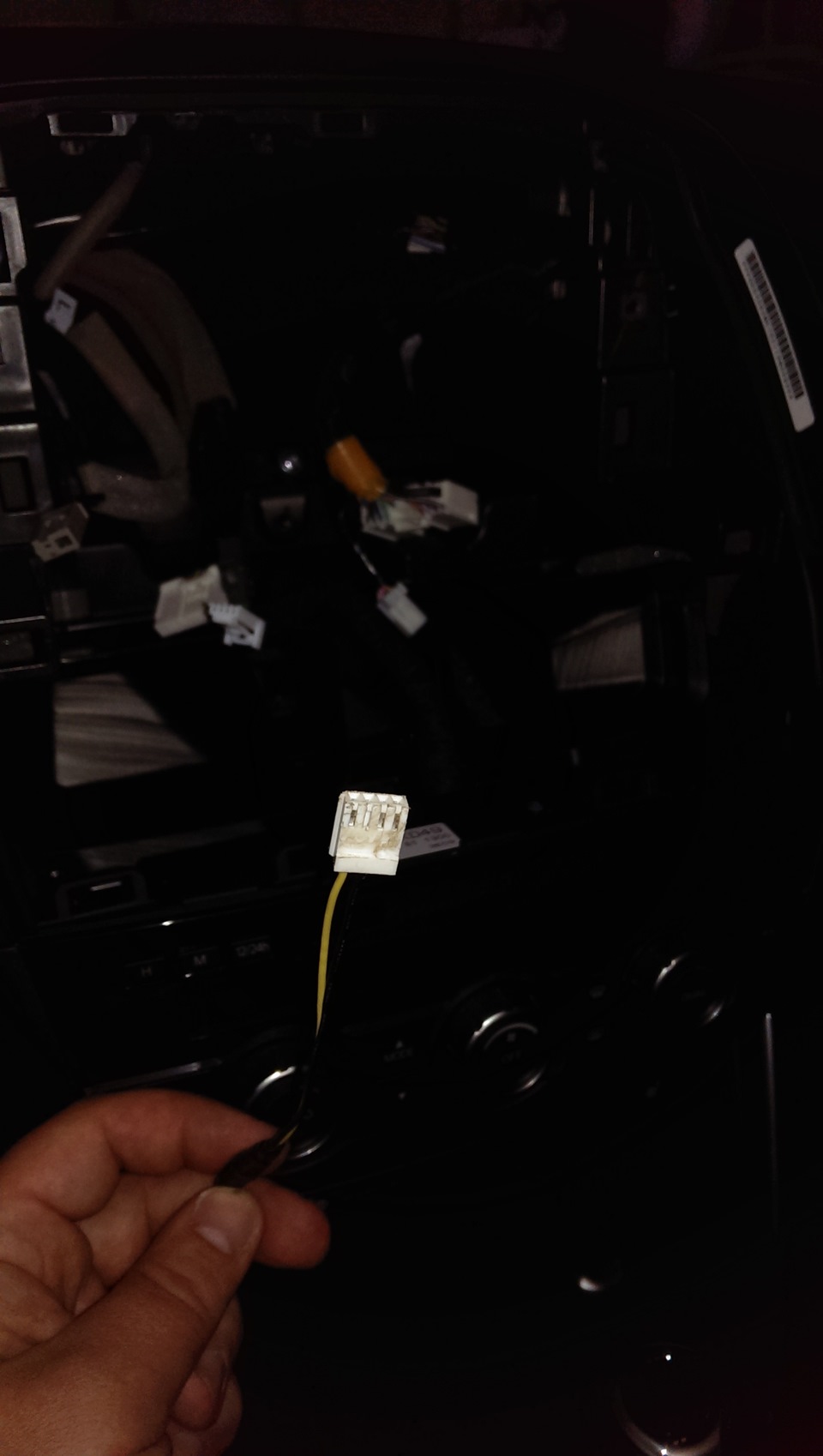

Разъем для подключения сделал отрезав коннектор дисковода от старого БП компа 🙂
Немного прошелся напильником и он встал как влитой
Питание на камеру взял от предохранителей которые внизу слева в ногах водителя
Затестил, УРА есть картинка!
Пошла разборка и прокладка кабелей, прокладывал по левому порогу, там идет большой шлейф штатной проводки.
И вот что получилось
Нюансы при установке:
1. При включении магнитолы на камере обязательно должно быть напряжение, т.к. магнитола опрашивает подключенные устройства и если питания нет, то порт отключается. Поэтому не получится взять питание от заднего хода.
2. В штатном разъеме в магнитоле напряжение 6В, а этого недостаточно для камеры, поэтому нужен повышающий конвертер с 6 на 12 или сразу брать питание не от магнитолы, а от бортовой сети машины.
3. При подключении камеры, т.к. штатные провода короткие и при снятии магнитолы их приходится отключать все. Когда я тестировал камеру, то обратно все не подключал, т.к. тест временный до начала прокладки проводов по машине. В результате магнитола не обнаружила джойстик и отключила его, в дальнейшем после перезапуска машины джойстик не появлялся. Пришлось залезть в диагностическое меню магнитолы ввести код 16 и обнулить инфу по подключенным устройствам.
установка камеры заднего вида на mazda cx-5 new
текст для себя, чтоб не забыть =)
пользуйтесь на здоровье, схема проверена на десятке мазд. все работает без нареканий
эта схема позволяет поставить любую камеру и подключить ее на штатную магнитолу
понадобится камера, простое реле, тонкий паяльник, проводки, 2 жильный провод 5м и термоусадка
снимается магнитола, разбирается крышка багажника, снимается бардачек и стойка
на магнитоле впаевается 4 проводка, по схеме. Постоянный плюс на магнитоле толстый синий. подключается реле.
На разъеме в машине отпиливается часть разъема, как на фото
2 жильный провод и сигнал камеры тянем в крышку, там подключается задний ход(коричневый) и масса
у кого остались вопросы, можете получить платную консультацию =) 89174225674
А если вы с Уфы, приезжайте на установку 😉 на момент написания статьи камера, провод, реле и работа выйдут в 3900р. Звоните 89174225674
Комментарии 28
Я не так давно ставил на предыдущую Сх5 камеру, тоже сват… так там была проблема в том, я подключил ее от Асс, но она работала только один раз, после этого нужно было перезагружать магнитолу и она работала тоже один раз…
В итоге подключил ее от выхода 6в и все работает без реле…
Наверно камера не так быстро включалась и не успевала на опрос магнитолы…
Я писал длинный текст, но телефон удалил его(
Короче сват это тот же инкар, а камера инкар под мазду это та же простая камера инкар, следовательно сват это камера под мазду)
У них же камеры идут на 3.3в, поэтому бп без проблем работать на 6в
Вот кстати ответ представителя инкар)
Завтра приедет 2021 Сх5, думаю как на предыдущем поставить и подключить просто от 6в магнитолы)
А разве обязательно тянуть gnd от магнитолы? Можно ведь на плафоне подсветки найти минус и там его подключить… так же можно найти провод заднего хода в водительском пороге… а через красный провод посылать 12в от реле и не нужен дополнительно двойной провод!
По этой схеме нужно 4 провода. Это сигнал, минус, плюс от реле и зх.
Поэтому к сигнальному проводу камеры нужен доп 2х жильный провод. Минус конечно можно сзади подключить) а можно не подключать совсем, минус пойдёт по тюльпану
Ну и конечно, если провод камеры идёт с доп проводом питания, то нужено добавить только 1 жильный провод
А разве обязательно тянуть gnd от магнитолы? Можно ведь на плафоне подсветки найти минус и там его подключить… так же можно найти провод заднего хода в водительском пороге… а через красный провод посылать 12в от реле и не нужен дополнительно двойной провод!
Просто клиенты бывают очень разные) принесут камеру с али за 500р, а там провод сигнальный без дополнительного красного проводка
А ещё потом говорят что установка дороже оборудования почему 😀
А если камеру от Асс подключить?
Я видел, так делают. Да, она будет работать на мазде по её логике. Но вопрос стоит в сроке службы. Блок питания камеры не выдерживает долгое включение, конечно если мы говорим о простых камерах. И появляется много нюансов. Да, может она прослужит гарантию в 1 год, но умрёт скоро, а может и меньше прослужит.
Это новые камеры выдерживают постоянное включение. Кстати впервые это я встретил у тайес и тогда был очень удивлён) но фишка эта крутая, когда в любой момент можно видеть изображение с камеры зх. А теперь то вообще шик, они добавили функцию записи видео с камеры зх) ну точно закос под теслу 😀
Не слышал про запись с задней камеры… у меня стоит teyes CC2 и камера teyes с матрицей Sony
На сс3 есть и на новых Х
Думаю можешь прошить свою и добавить эту фичу
Но, загвоздка в оперативке, вроде нужно 4гб
С другой стороны у меня стоит регистратор на две камеры, вторая стоит сзади под стеклом…
И как изображение с неё? Устраивает?
Тонировка есть?
Я всех отговариваю от затеи ставить камеру сзади за стекло.
Просто некоторые камеры не влагостойкие и ставятся только под стекло. Изображение отличное, Тонировка есть
Не слышал про запись с задней камеры… у меня стоит teyes CC2 и камера teyes с матрицей Sony
Кстати тоже хочу тайес поставить) хоть и понимаю что это же железо можно купить дешевле.
А вот решить сс2 или сс3 2,3,4гб не могу 😀 жаба душит отдавать почти 30к за сс3 4гб
Получается, если камера может работать от 6в, то реле не нужно?! Просто вешаем камеру на выход +6в из магнитолы, а видео на плюс видео и минус видео и готово?!
Да! Если взять Икар мз007 для мазды это обычная их камера, только с переходником. Но не все производители пишут что камера работает на 6в, но они все же работают, чаще всего это камеры «подороже»
Я переходник сам делаю)
Можно и так) только мне не из чего делать и проще припаять к разъёму проводки и тюльпан.
И ещё, я перестал делать по этой схеме. Пару лет назад, или раньше, все машины работали чётко но вот как год или более камеры начали тупить! Я так измучался с 3 сх-5 и вот. То не включаются, то ребят. Хотя схема одна, переделал десятки машин, и провода и пайку проверял и менял на каждой машине по 3 раза. Короче надоело, сейчас ставлю инкар мз007 и норм работает и времени на монтаж меньше. Хотя, последняя партия этих инкаров неудачная пошла, они камеры заменили и теперь более 1/3 изображения занимает бампер, на что производитель ответил что нужно сват ставить)
Вот такие пироги)
Сват тоже использую, но и у них изменился угол захвата, теперь нужно камеру выдвигать наружу, чтобы на пол экрана не был бампер…
Я обычно снимаю плафон подсветки и на его место примеряю камеру и смотрю на экран, так выбираю оптимальную глубину, после этого уже сверлю отверстие в нужном месте…
Камера заднего вида для Mazda CX-5
Одна из наших новых работ- установка камеры заднего вида и ее подключение к штатному головному устройству в автомобиль Mazda CX-5.
В большинстве комплектаций на этой машине встроено головное устройство. Но, к сожалению, производители не подумали об удобстве парковки. И мы решили исправить эту оплошность, установив камеру заднего вида и подключив ее к штатному головному устройству.
Таким образом выглядел автомобиль до нашего, совсем небольшого, вмешательства:
Для начала, мы разобрали пятую дверь автомобиля и сняли головное устройство.
Потом подобрали камеру заднего вида. После долгих раздумий, выбор остановили на этой: carcamera.ru/products-group/7744.
Выбор был обоснован тем, что все камеры з.в. вместо плафона подсветки номера смотрят слегка вбок, что искажает восприятие. А выбранная нами камера имеет массу преимуществ:
— отличное качество изображения и длительный срок службы
— она расположена максимально близко к центру автомобиля. Таким образом, камера абсолютно верно передает габариты автомобиля.
— кожух, которых закрывает плафоны, и он не начнёт ржаветь, даже в условиях Московской зимы из-за соли и химии!
После установки камеры, мы приступили к ее подключению к штатному головному устройству.
Результат- парковка стала намного удобнее и клиент остался очень доволен.
На ЛЮБУЮ задачу найдется решение!
Адрес Установочного Центра BGT Workshop:
Москва, Колодезный переулок 2А
Телефон:
+79262390316 — WhatsApp / Viber
E-mail: gvif.ru@yandex.ru
Skype: Andrey.e3
bgtworkshop.ru/
Наслаждайтесь Комфортом и Безопасностью с технологиями от BGT Workshop!
Установка камеры заднего вида
Друзья, всем привет!
Решил я поставить в поддержку нештатной системе парктроников parkmaster 238 камеру заднего вида. Парктроники конечно хороши, измеряют с точностью до 1см(+-5😅), но когда паркуешься во дворе, они начинают реагировать на кустарники, ветки с листвой которых торчат на дорогу, и расстояние до машины стоящей сзади уже становится неизвестно(да-да парктроники зло — привыкаешь к хорошему быстро😁). В связи с этим захотелось оценивать обстановку — что же происходит сзади авто, и была приобретена камера заднего вида с aliexpress за 1102₽.
Но, к сожалению, провод, который идет в комплекте, оказался не совсем правильным — отсутствовали пины для работы кнопок громкой связи на руле. Решить эту проблему можно:
1 вариант — вынуть неиспользуемые пины и вставить их в нужные места
2 вариант — купить новые пины, подцепить на провода и вставить их в нужные места
3 вариант — купить готовый провод за 700₽, можете написать продавцу, что комплектный провод не подошел и он вернет 500₽ на новый подходящий провод через спор. А мб он уже начал класть в комплект правильные провода😉
Так же реле, идущее в комплекте не походит, т.к. рассчитано на 12V. Нужно будет купить 5 контактное реле на 5 или 6V, т.к. штатная камера работает от 6V, а присланная с Китая от 12.
Комплект выглядит так(взято с сайта, но пришло тоже самое):
Итак, снимаем обшивку багажника, достаем штатный правый плафон.
Извлекаем из него лампочку и переставляем в плафон, идущий в комплекте с камерой.
Располагаем провод от камеры в вырезанное в комплектном плафоне отверстии, и защелкиваем второй частью(похоже одноразовой)
Вставляем новый плафон с камерой на штатное место старого.
Подключаем наш переходник, и соединяем выходящий из него провод на камеру с желтым коннектором комлектной проводки. Плюс и минус 12V тянул напрямую с аккумулятора. Зачем нужен длинный синий провод я так и не понял…
Вот это все добро надо протащить через правую стойку и потолок до багажника. Провод просовывал через правую гофру багажника, та что с трубкой омывателя заднего стекла.
Обматываем провод матерчатой изолентой и крепим к металлу, например спленом(да, логичнее наверно было вести его по правой стороне крышки багажника, там где идет основная проводка, но подумал я об этом когда все уже сделал😅)
Иии… к сожалению моя радость сменилась разочарованием. На камере присутствуют помехи, причем вот эти серые полосы бывают на разных местах(то сверху, то снизу, по посередине картинки). Кто-то сталкивался с таким? Что можно сделать? Подключал дома камеру к телевизору — показывает четко — без каких-либо помех.
UPD 12.06: Камера заработала нормально, проблема оказалась в желтом тюльпане возле ГУ, там был плохой контакт массы — слегка подогнул ножки и все стало показывать без каких-либо помех))
Так же прокинул проводку по левой стороне крышки багажника. Осталось еще сантиметров 40 лишнего провода
Установка нештатной камеры заднего вида на Mazda CX5 2015г.
У хозяина новенькой мазды СХ5 2015 с штатным головным устройством нового
образца (с сенсорным экраном, без кнопок) возникло желание до оснастить автомобиль
камерой заднего вида, но цена обозначенная официальным дилером в 70000 рублей —
охладило пыл и стимулировало поиск собственного решения. Была куплена китайская
камера за 2000 руб и комплект для омывателя камеры, состоящий из тройника,
прозрачной трубки 2 метра и жиклёра ускорительного насоса от Солекса. Камера без
инфракрасной подсветки, что очень плохо, в темноте видно плохо, но позиционируется
продавцами как предназначенная специально для Мазды СХ5.
Действительно камера без
проблем встаёт вместо левого фонаря подсветки номера.
Разбираем заднюю дверь, монтируем камеру, прокладываем проводку в салон. Минус
питания камеры берём с болта крепления моторчика стеклоочистителя,
видеосигнал прокладываем в салон через левый порог к головному устройству.
Что бы закончить с багажником ставим омыватель камеры. Снимаем штатную трубку с
штатного жиклёра омывателя и вставляем наш тройник.
Тянем трубку по правой стороне
двери к нашей камере. Здесь придётся просверлить отверстие, в которой монтируем наш
При включении омывателя заднего стекла, соответственно моется и камера
заднего вида. Напора хватает для сбития грязи, а расход мизерный и дополнительный
клапан решено было не ставить.
В салоне надо демонтировать штатное головное устройство для подключения камеры
через реле, так как штатный выход 6 В, а для нашей камеры надо 12 В. Питание для
камеры необходимо постоянное через контакты реле.
По другому работать не будет у
новой Мазды очень замороченный алгоритм опроса периферии. Если голова не увидела подключенную камеру, то необходимо сделать перезагрузку головы одновременным нажатием двух клавиш при включённом зажигании. При правильном подключении голова не забывает о наличии камеры заднего вида.
