Камера заднего вида для автомобиля тойота королла 150
Установка камеры заднего вида.
Всем привет! Возникло желание установить себе данный девайс. Ну а раз возникло, то почему бы и не исполнить его) Камера была заказана с одного известного китайского интернет-магазина, стоила 660 рублёв.
По запросу «установка камеры заднего вида corolla 150» Google выдавал достаточно много информации, но весьма неполной, типа «купил — поставил — гляди, как показывает!». Нормальную, более-менее вразумительную инструкцию по установке нашёл лишь одну. Поэтому решил написать свою.

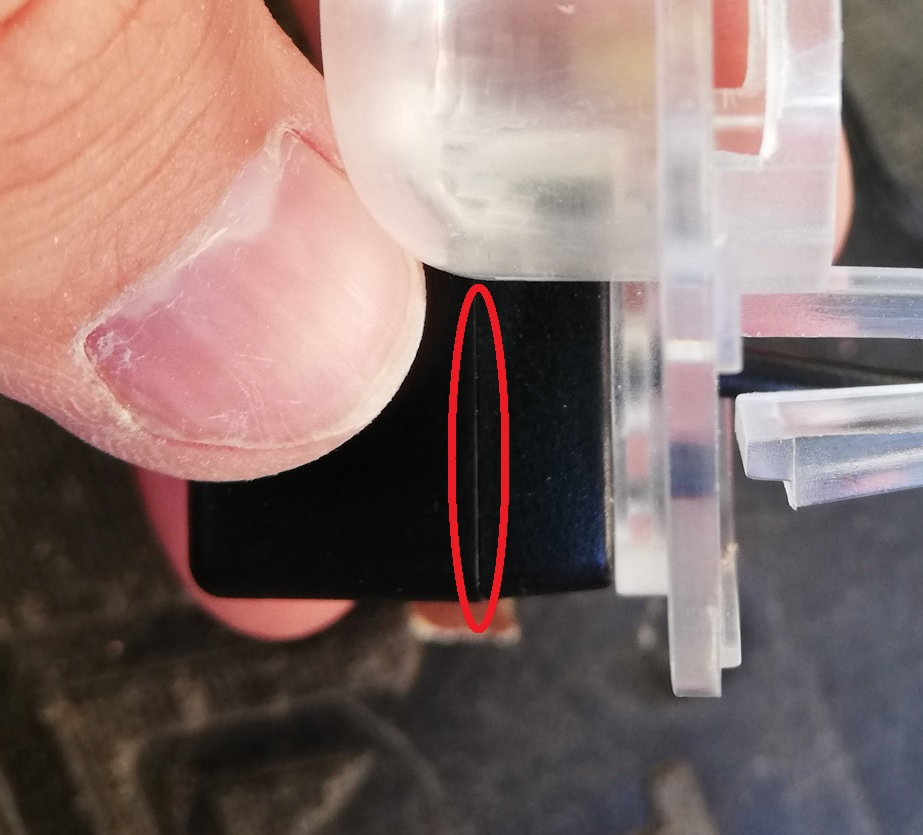

Внимание! Перед началом работ советую промазать стык пластика на камере(показан красным овалом) каким-либо герметиком во избежание попадания внутрь воды!

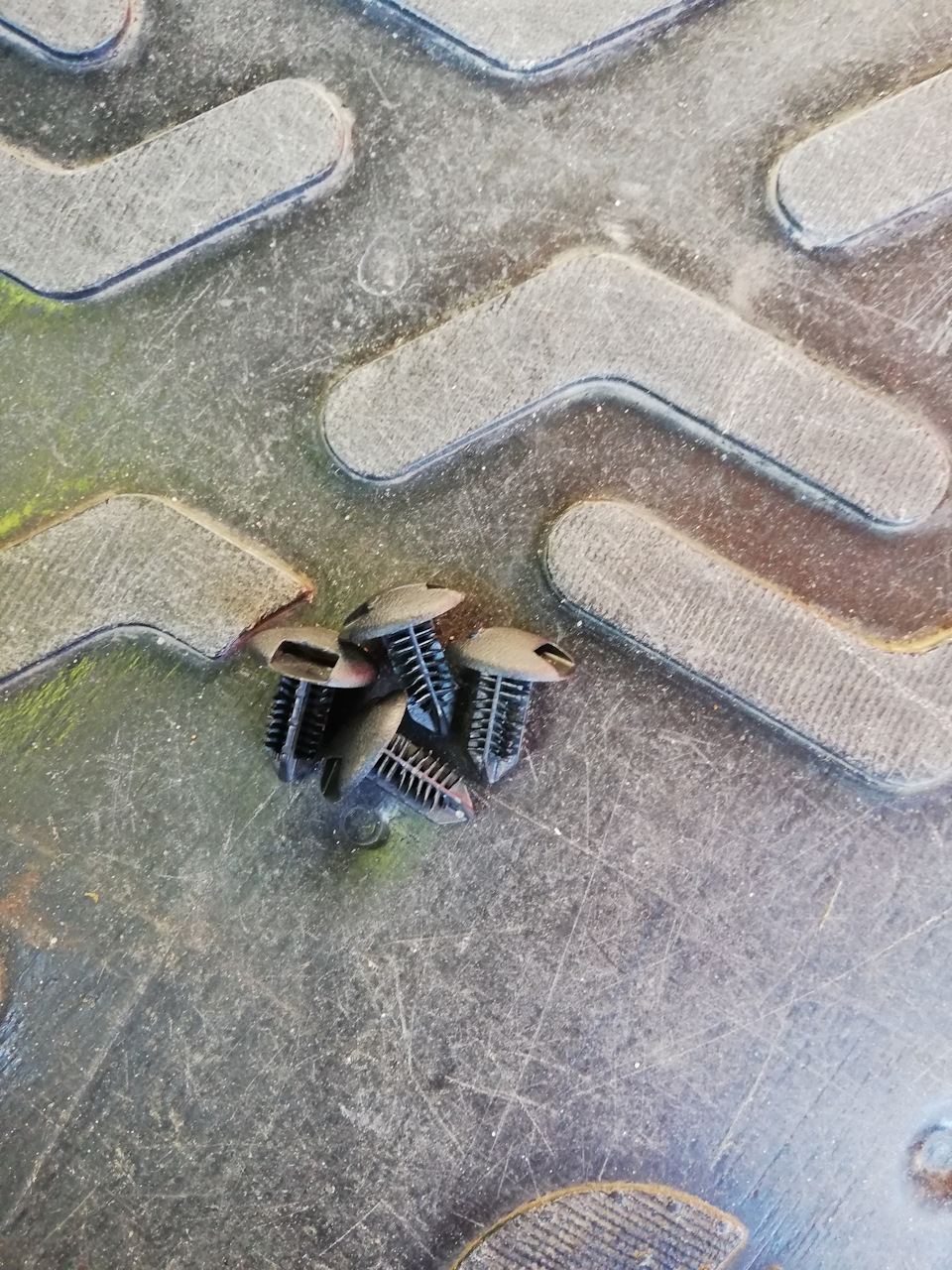

Стартуем с установки самой камеры: снимаем декоративное покрытие крышки багажника(не полностью, половинку, закреплена на 4 клипсах), затем снимаем декоративную планку на крышке багажника(4 гайки M10 + 2 гайки M10, крепящие замок багажника + 1 клипса).
Также в комплекте было уплотнение, монтируем его.
Затем ставим всё на место. Уплотнение я поменял и на втором плафоне, т.к. там оно было ни к чёрту, плафон болтался. Также смазал замок багажника, уплотнил и его место соединения с крышкой. Ну и заменил лампы подсветки, родные перегорели, поставил в оба плафона лампочки фирмы «Narva».

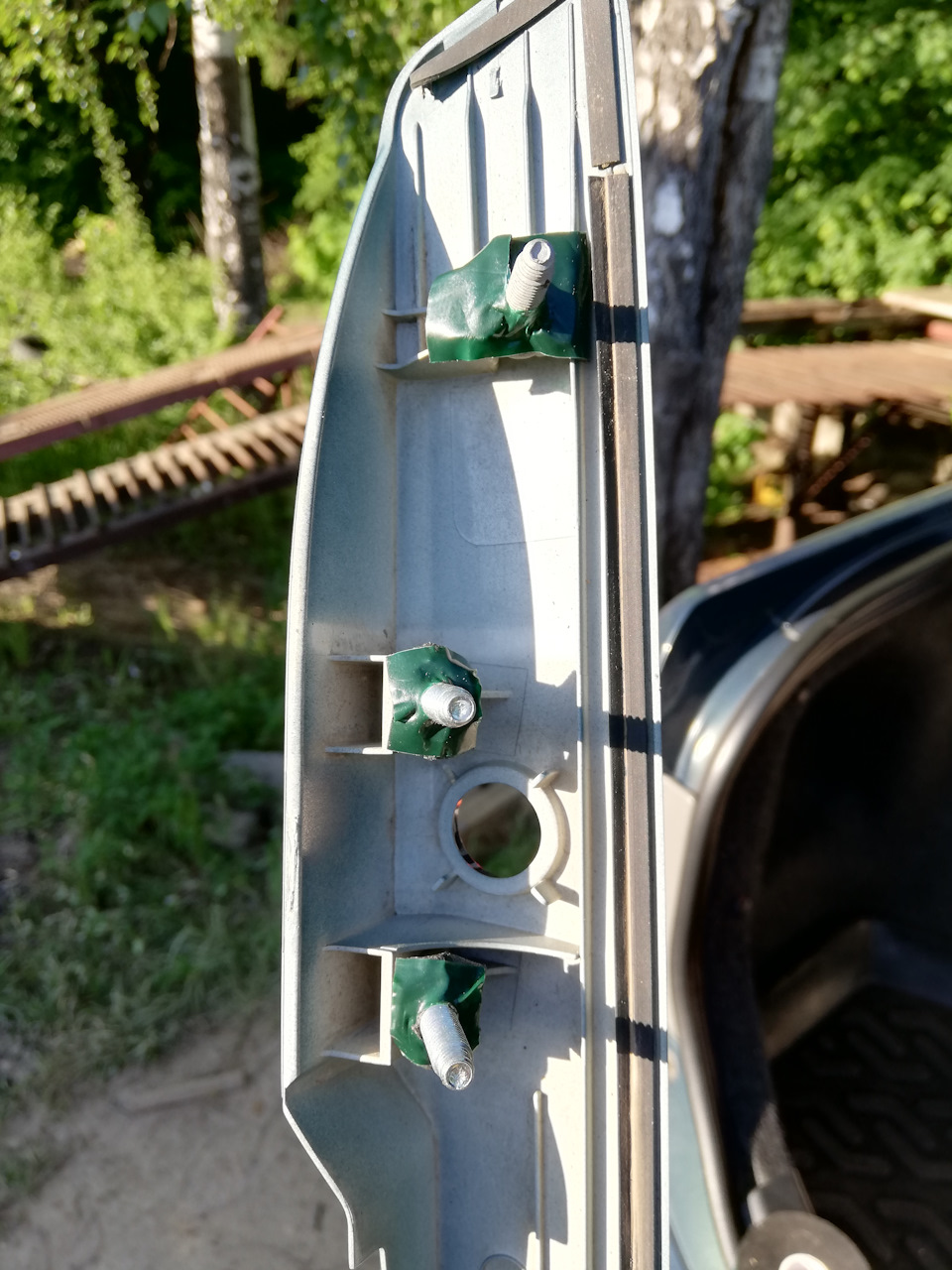

На болтах планки лежали резиновые прокладки, чтобы не портить краску, но за 10 лет некоторые пришли в негодность, заменил их такой вот фиготой:
Собираем всё, закручиваем гайки, фиксируем клипсу, накидываем фишки.
Наступила вторая фаза операции «Камера» — подключение и прокладка кабеля до ГУ.
Сначала захотел провести кабель. Сделать это решил по левой стороне, где идёт основная «коса» проводки, и для этого пришлось немного разобрать салон, а именно: накладки пола со стороны водителя и заднего левого пассажира; пластиковая обшивка стойки между водителем и пассажиром; задний диван и небольшая подушечка сбоку от него; пластик за этой подушечкой. Разбирается всё легко, всё на клипсах, только в основании боковой подушечки есть болт M10. Также немного разбираем багажное отделение, а именно снимаем левый боковой карпет.(По разборке салона есть много информации, в т.ч. и видео, загуглить, думаю, не проблема, так что тут подробно описывать не буду).
Перед прокладкой кабеля немного прибрался, смыл грязь, пропылесосил пространство под задним диваном, где, кстати, нашёл клад — 20 рублей))).
Прокладку описывать смысла не вижу — тяни кабель да тяни, иногда фиксируй изолентой. Вот несколько фото:
Установка камеры заднего вида
Долго выбирал между камерой и парктрониками. На предыдущих авто не было ни того не другого. Но все-таки решил остановиться на камере. Резать ничего не нужно, да и установить не сложно. Люблю видеть то что сзади находится )))) Хотя не исключаю, что потом еще и парктроник поставлю.
Короче камеру и дисплей заказал на Ebey.
В последствии, если уж разорюсь на DVD магнитолу, то к ней подключусь. А пока просто монитор 5 дюймов.
Установку начал с самой камеры. Встает она вместо одного из плафонов подсветки номера. Я выбрал левый )))
Встает он почти четко, только нужна прокладочка. Я наклеил двусторонний скотч.

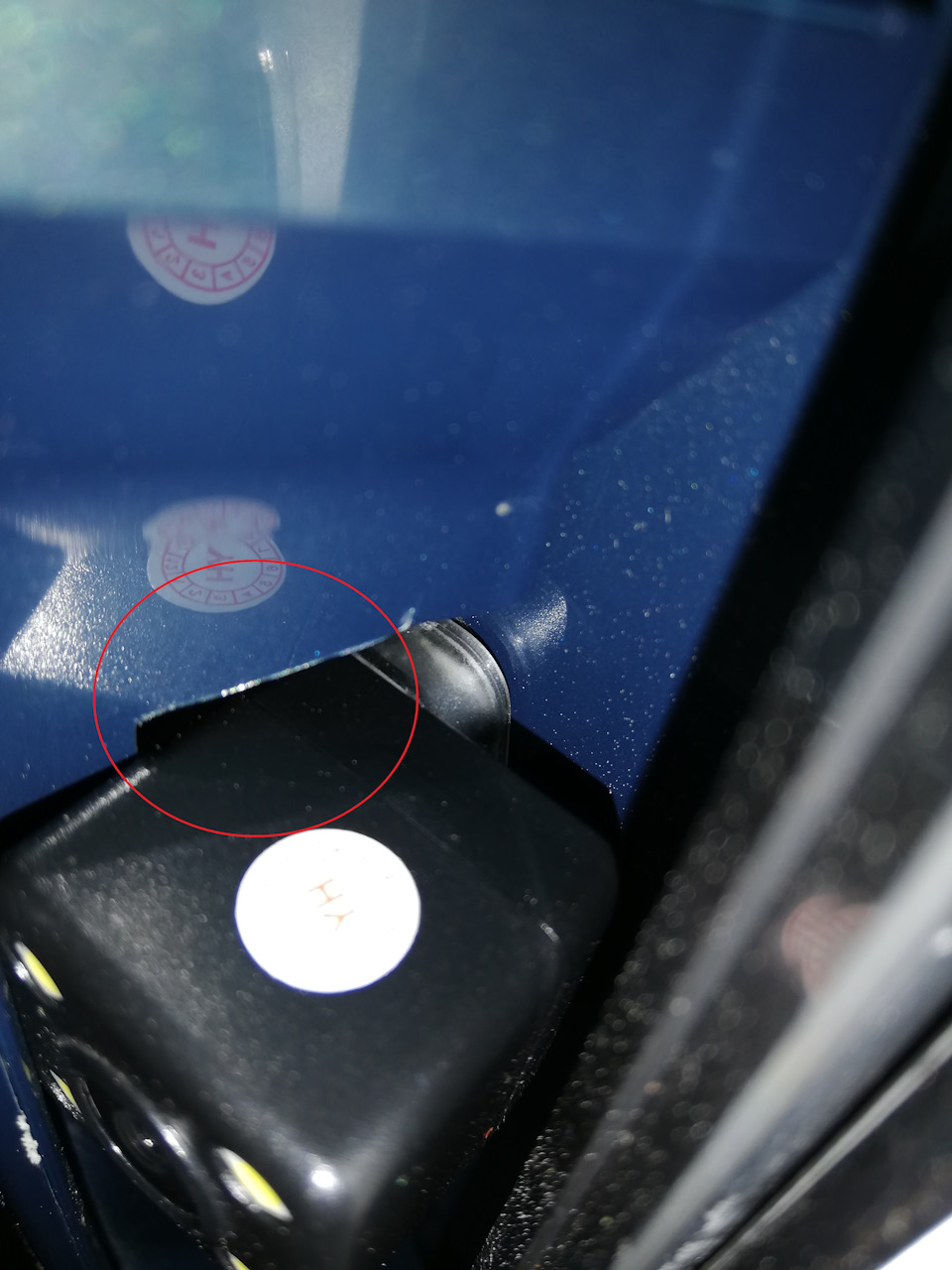

Потом необходимо сделать небольшой вырез в пластиковой накладке, чтоб камера не упиралась в нее. Этот вырез вообще не заметен, так что смело режте.

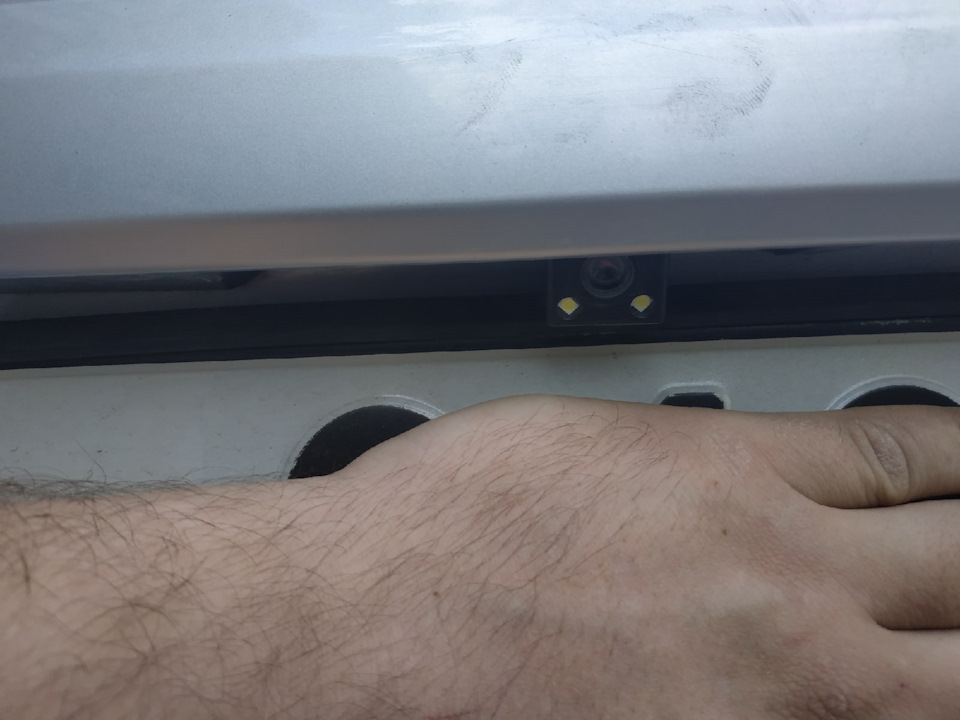

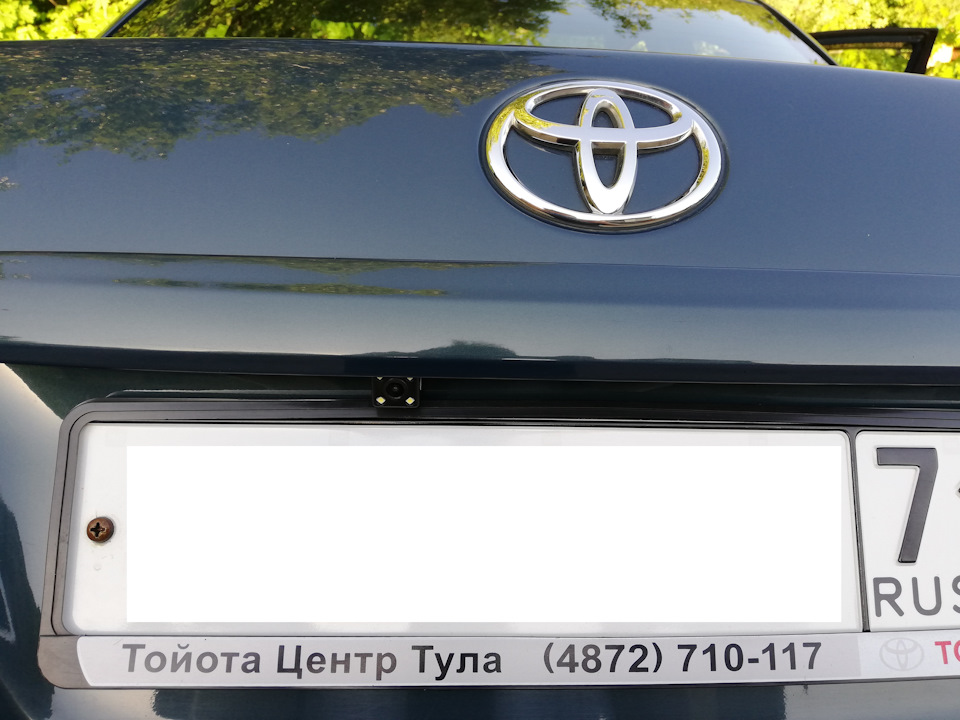

Все устанавливаем и любуемся ))))
Провода я проводил по левому порогу, стандартного кабеля (5м) вполне хватает.
Провода питания камеры подключил к проводам заднего хода, около самой фары. Также необходимо к плюсовому проводу №1 подключить красный провод №3, который идет совместно с видео проводом (желтым). Он отвечает за включение монитора, при включении заднего хода. Провод №2 это минус.
Далее переходим в салон.
Видео провод (желтый) с питающим кабелем (красный тоненький) вывел у водительской стойки. Там потом и будет находится монитор.
От монитора выходит 3 кабеля: желтый — видео вход №1, белый — видео вход №2, красный-питание.
Значит желтый соединяем с желтым (это видео), к красному подключаем черный штекер питания. А этот черный штекер в свою очередь соединяем плюсовым контактом с красным тоненьким проводком, который шел вместе с желтым видео кабелем.

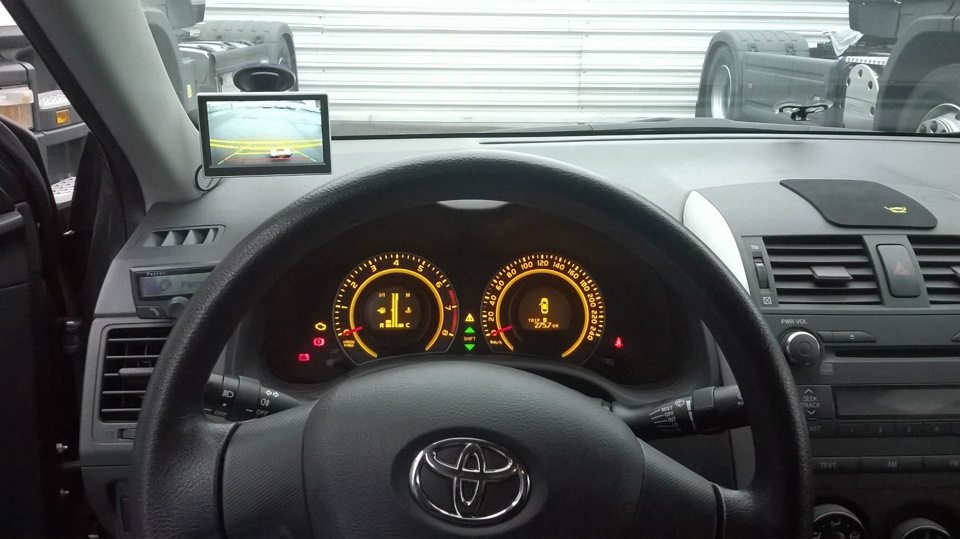

В комплекте с монитором шло крепление, которое клеится на панель.
Я так крепить не хотел, поэтому заказал крепление с присоской на лобовое.
Ну и наконец то ТЕСТ камеры. При включении задней передачи автоматически включается камера с монитором.
Жаль только что не видно края бампера, а то можно было парковаться совсем близко без опаски!
Подписываемся, ставим лайк! Дальше будет интересней ))))
Установка камеры заднего вида
Привет форумчане)

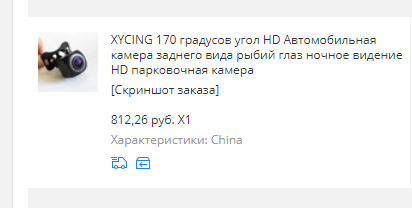

3 месяца назад заказал камеру заднего вида вот такую

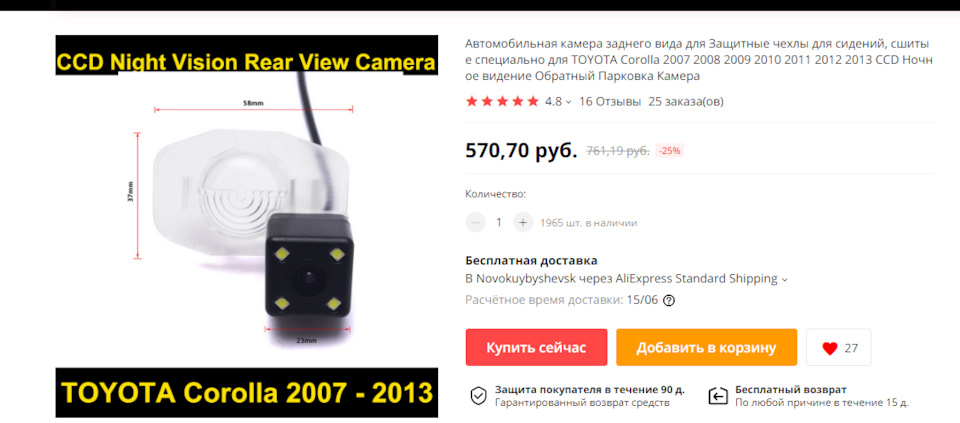

Пришла, неплохое качество и тут уже подумывая как ее колхозить, увидел ее
Понравилось и сразу же заказал(без прокладки)ССЫЛКА НА ТОВАРПока шла вторая камера в плафон установил в машину усилитель
Установка и подключение усилителя Kicx и магнитолы Pioneer
Ну и решил сразу ее установить, заняло у меня это 15 минут:
-провода были уже подключены к магнитоле и другой конец
-открутил 4 болта(2 пластиковых фиксатора сабли возле замка были вандально сломаны предыдущем владельцем замок не снимал )
-вытащил саблю все протер, саблю внутри обезжирил
-на местах крепления к кузову вырезал прокладки из сплена и приклеил к сабле
-установил камеру на место
-примерил и подрезал саблю аккуратно ножом
-электрику подключаем по этой схеме
-установил плафон с камерой в свое место и подключил проверить(вид не понравился камера смотрела чуть левее чем надо, благо камера была прикручена на маленькие болтики, подсунул маленькую шайбу под плафон закрутил и все стало гуд!
-лампы подсветки номера сразу махнул на филипсы очень нравится их свет
Выбор камеры заднего вида
Toyota Corolla 2007, двигатель бензиновый 1.6 л., 124 л. с., передний привод, механическая коробка передач — аксессуары
Машины в продаже
Комментарии 15
Спасибо за запись в БЖ! Все предельно ясно описал.
Я остановился на AVEL AVS311CPR (980 CCD)
Вот дополнительная информация из БЖ, там я все детально расписал:
www.drive2.ru/l/518355961895715509/
Какую камеру выбрали?
Взял 3ий вариант, все работает Отлично, глюков Нет
тоже заказал такой комплект. в итоге куда подключаете?)
Взял вместе с камерой китайское гу, туда и подключил
Третья камера должна встать вообще без переделок.
Смущает только одно, обсуждали толи на autocommunity толи на mytoyota.su(оба уже не существуют) камеру вместо плафона освещения номерного знака как во второй ссылке — владелец установил и попользовал — так вот обычная лампочка нагревал камеру и шла засветка.
Камера по третьей ссылке имеет какие то светодиоды но при этом не вместо лампочки подсветки а в дополнение — не будет ли и у нее засветки.
У камеры по первой ссылки стоят светодиоды и она ставится вместо плафона освещения номерного знака.
Я взял накладку багажника в хром с камерой.
По зеркалу — в отзывах не очень хорошо написано, особенно про крепление.
Спасибо за ответ. Но камеру пришлось отложить, до покупки магнитолы с экраном, продавец зеркал пишет что у них нет такого крепления как у меня
я ему тоже задал вопрос про крепление для королл с простым салоном
Ставь первую, у меня вторая стоит — сильно выделяется
Спасибо, ночью хорошо видно?подсветка номера осталась родной?
