Кнопка для сигнала на автомобиль
Пневмосигнал с отдельной кнопкой.
Здравствуйте Уважаемые читатели!
Все наверно знают что на Патриоте заводской звуковой сигнал писклявый и не вызывает уважения. Решил я поставить пневмосигнал. Пошел я на авторынок и приобрел такой вот всем известный пневмосигнал за 550 рублей.
Еще до покупки сигнала решил подключить его отдельной проводкой и на отдельную кнопку, сохраняя при этом целым заводской сигнал.
Для подключения дополнительно приобрел:
— 7 метров провода в двойной изоляции 2х1,5мм в электротоварах (100руб);
— монтажную коробку для проводки (30руб);
— 7 метров гофры черной прорезанной диаметром 8мм на авторынке (140руб);
— кнопка без фиксатора (30руб);
— четырех контактное реле на 30А с колодкой для подключения (100руб);
— колодка с предохранителем на 15А (50руб).
Для реализации всего выбрал такую схему:
Все места соединения проводов спаял и изолировал термоусадочной трубкой. Реле и предохранитель поместил в монтажную коробку, а так же в ней находятся все скрутки проводов.
Монтажную коробку прикрепил над аккумулятором, на болт крепления крыла.
Также припаял к проводу питания от АКБ клеммы под болты 8мм. Для питания компрессора припаял разъемы типа «МАМА». Все места спайки также изолированы термоусадкой. Все провода спрятаны в гофру.
С компрессором пришлось повозиться. сперва хотел подвесить его на хомут крепления бачка ГУРа, но позже отказался от этого и искал другие места. Хочу сказать вам что в подкапотном пространстве места много, а прикрутить не знаешь где. А связано это с тем, что шланг от компрессора короткий и удлинять его нежелательно. В итоге для компрессора просверлил отверстие на 10мм в «телевизоре» (не силен я в понятиях кузовщиков, вроде рамка переда или рамка радиатора называется). Компрессор прикрутил с внутренней части капота.
Шланг от компрессора к дудке провел возле радиатора.
Дудку установить не сложно, и места для нее тоже предостаточно. Дудка закрепилась сразу же за радиаторной решеткой, отверстия там подходящие тоже были. Дудку поставил немного с наклоном, для того чтобы вода не скапливалась у мембраны.

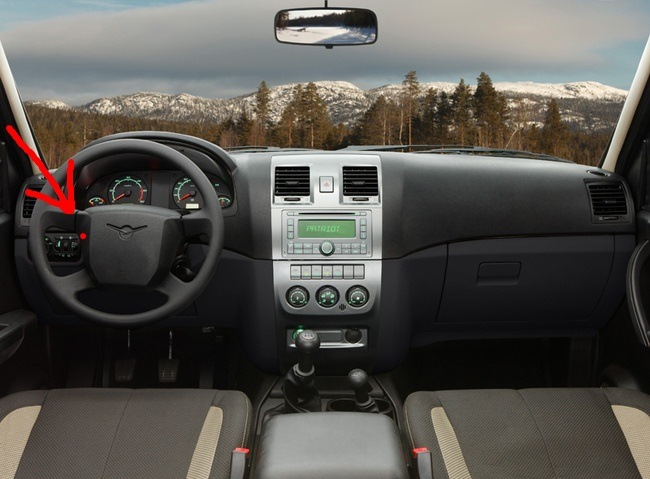

Далее проводим провод кнопки в салон. Проходит он вместе с жгутом проводов через отверстие возле блока предохранителей. Тут особо сложностей не возникло. Но есть единственное «НО»! Так как не хочу я портить целосность панели нужно как то продумать расположение кнопки. Кнопка должна быть легкодоступна. Есть вариант все же просверлить отверстие в панели возле «Блока управлением света» Место кнопки отмечено красной точкой. Может у кого-то будут другие варианты куда поставить эту кнопку. Кнопка размером с монету в 10 копеек, с креплением на гайку с тыльной стороны. К сожалению фото кнопки нет.
За качество фото не ругайте, фоткал на телефон. Но по фоткам вроде все понятно. Спасибо что дочитали до конца. Всем удачи.
Как вывести сигнал на отдельную кнопку
Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.
Как устроен клаксон автомобиля?
Рассмотрим универсальную схему устройства звукового сигнала автомобиля:
В соответствии со схемой подключения, когда водитель жмет на кнопку управления, через обмотку начинает проходить ток, который в итоге намагничивает сердечник, в свою очередь притягивающий якорь. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение. При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Процесс размыкания контактов осуществляется при нажатии на клавишу клаксона на руле (автор видео — канал pribambas sender).
Возможные неисправности: признаки и причины
По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:
Что касается причин, из-за которых устройство может выйти из строя, то их множество:
Диагностика и ремонт сигнала своими руками
Проверка с ремонтом выполняются так:
Вопрос:
Как убрать режим подсветки, деньночь или вывести на отдельную кнопку (на японке)
Ответ:
Тебе нужен 8 пин, там как раз сигнал управления освещением. Само собой прежде чем резать — прозвони его, т.к. по понятным причинам проверить не могу. По цвету глянь его — а то у меня нередко по схеме перевернута колодка получается. На RHD он Y/R — это желтый с красной полосой.
Схема:
Распиновка колодки М61 (она тебе как раз нужна).
Вот описание 8 пина.
Да, и ещё. Возможно какие-то функции могут отключиться, которые завязаны на этот сигнал. Какие — не скажу. Проверь всё, когда резанешь его.
Решение:
Ура! Свершилось. Нашел провод активирующий ночной режим. Вывел его на отдельный выключатель и всё. Теперь по желанию включается(авто или вручную).
Провод находится на колодке идущей к dvd, желтый с красной полоской.
Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.
Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.
По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.
Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?
Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:
Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107
Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.
Для этого достаточно ознакомиться со следующей инструкцией:
ВИДЕО ИНСТРУКЦИЯ
» alt=»»>
Иногда, при постоянном/частом давлении на сигнальный контакт, язычок этого элемента может поломаться.
Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.
Наиболее эффективное решение — замена подрулевого переключателя:
Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.
Как устроен клаксон автомобиля?
Рассмотрим универсальную схему устройства звукового сигнала автомобиля:
В соответствии со схемой подключения, когда водитель жмет на кнопку управления, через обмотку начинает проходить ток, который в итоге намагничивает сердечник, в свою очередь притягивающий якорь. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение. При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Процесс размыкания контактов осуществляется при нажатии на клавишу клаксона на руле (автор видео — канал pribambas sender).
Возможные неисправности: признаки и причины
По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:
Что касается причин, из-за которых устройство может выйти из строя, то их множество:
Диагностика и ремонт сигнала своими руками
Проверка с ремонтом выполняются так:
Вопрос:
Как убрать режим подсветки, деньночь или вывести на отдельную кнопку (на японке)
Ответ:
Тебе нужен 8 пин, там как раз сигнал управления освещением. Само собой прежде чем резать — прозвони его, т.к. по понятным причинам проверить не могу. По цвету глянь его — а то у меня нередко по схеме перевернута колодка получается. На RHD он Y/R — это желтый с красной полосой.
Схема:
Распиновка колодки М61 (она тебе как раз нужна).
Вот описание 8 пина.
Да, и ещё. Возможно какие-то функции могут отключиться, которые завязаны на этот сигнал. Какие — не скажу. Проверь всё, когда резанешь его.
Решение:
Ура! Свершилось. Нашел провод активирующий ночной режим. Вывел его на отдельный выключатель и всё. Теперь по желанию включается(авто или вручную).
Провод находится на колодке идущей к dvd, желтый с красной полоской.
Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.
Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.
По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.
Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?
Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:
Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107
Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.
Для этого достаточно ознакомиться со следующей инструкцией:
ВИДЕО ИНСТРУКЦИЯ
» alt=»»>
Иногда, при постоянном/частом давлении на сигнальный контакт, язычок этого элемента может поломаться.
Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.
Наиболее эффективное решение — замена подрулевого переключателя:
