Кнопка старт стоп для автомобиля нива шевроле
Кнопка ENGINE START STOP на Chevrolet Niva
История появления кнопки на авто, такова:
Сломался, как то, у меня замок зажигания (стандартная болячка, отломался виток пружины).
И в этот же момент появилась мысля, а не воткнуть ли мне кнопку старт-стоп, как думалось мне ранее, а не ремонтировать этот замок.
Сказано — сделано. Заказал кнопку на алихе. Пришла она, дней за 5.
И началась эпопея с установкой.
Снял замок зажигания, разобрал его и достал кольцо родного иммобилайзера.
Примотал к нему изолентой чип с ключа.
Припаял клеммы «папа» на провода блока кнопки.
Вставил клеммы в родную колодку.
Подсоединил провод к проводу педали тормоза, на котором при нажатии педали подаётся напруга.

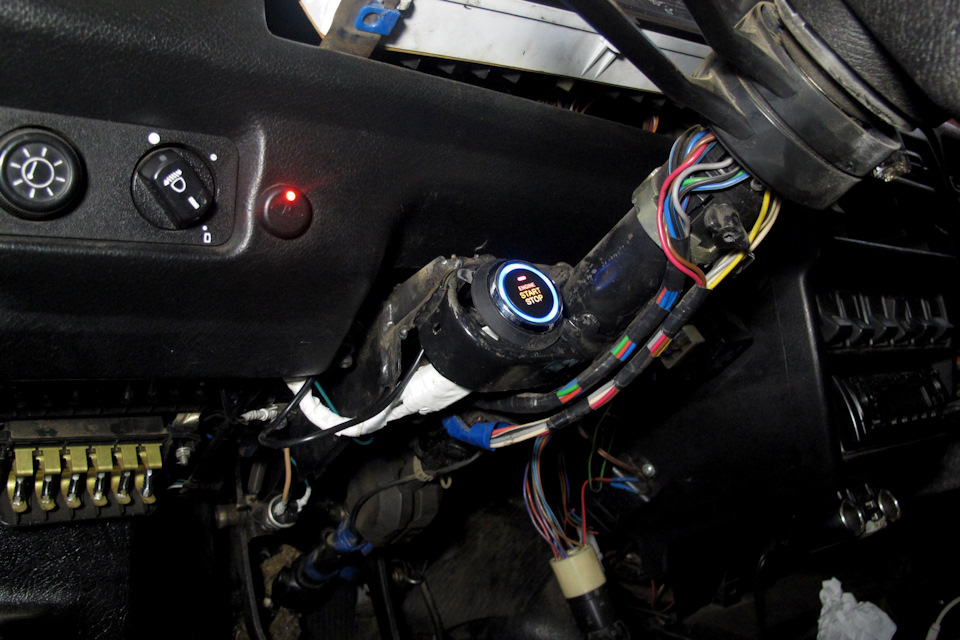

Установил кнопку в родное посадочное отверстие ключа зажигания.
На этом всё.
При нажатии кнопки без педали тормоза, включается или отключается зажигание.
С педалью тормоза, машина заводится или глохнет.
Установка кнопки «Start-Stop»

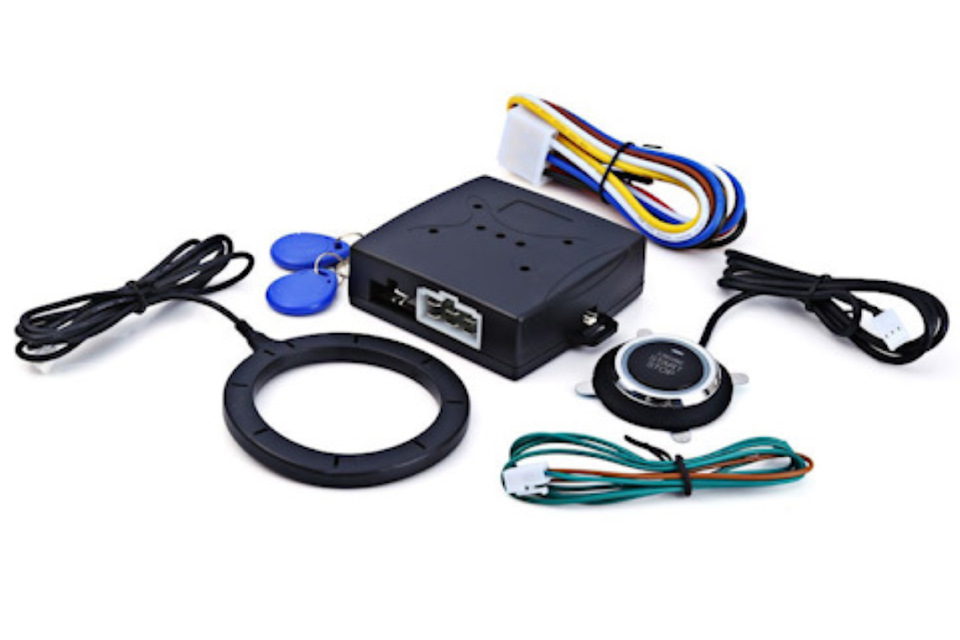

Как я уже писал ранее, заказал себе кнопку «Start/Stop» …
…и вот наконец, спустя два с небольшим месяца она до меня дошла (честно сказать, думал уже не придёт).

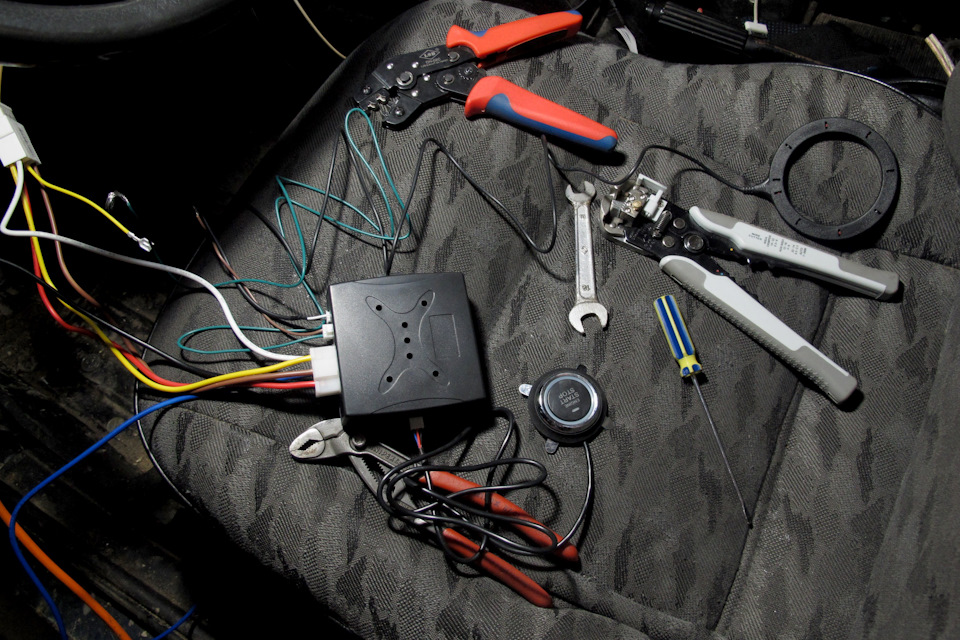

Т.к. одному ставить не слишком то и удобно, да и нет нужного инструмента, созвонился с друганей и поехал к нему в гараж ставить кнопку =)
По схеме, приложенной к кнопке «Start/Stop» было прописано, что авто не заведётся без нажатой педали тормоза, но т.к. у другани авто тоже на механике и уже со штатной системой безключевого запуска…
…и авто заводится при нажатой педали сцепления, а не тормоза, что я тоже считаю более правильным решением для МКПП!)

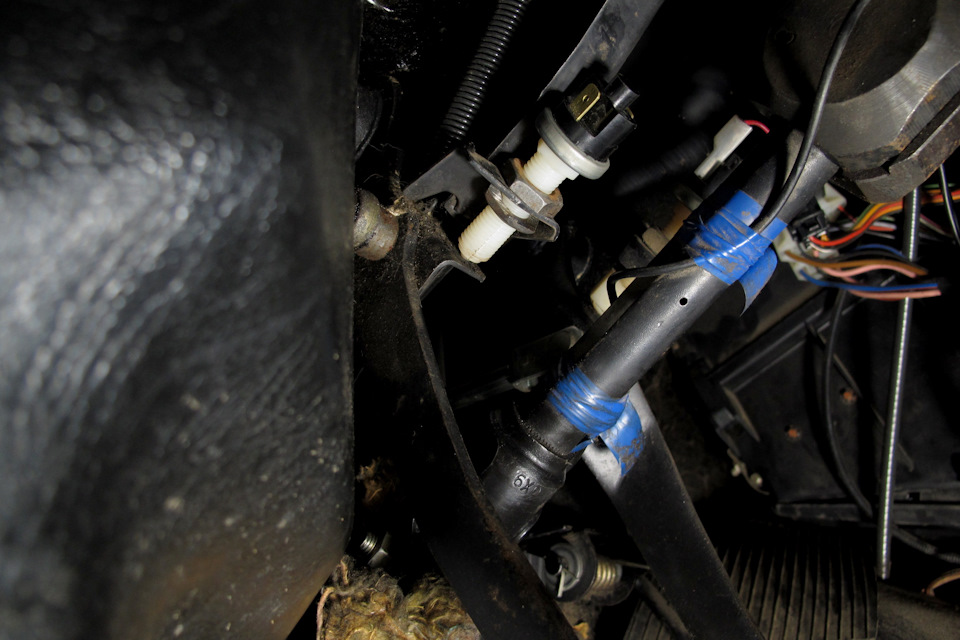

В общем решили сделать тоже от педали сцепления и у меня, а для этого был куплен такой же концевик, как стоит у меня на педали тормоза. Установили в место фиксатора/упора педали сцепления, заранее рассверлив отверстие под М12 и уже на установленный концевик подали приход +12V и уход на управляющий провод системы «Start/Stop».
Воизбежании большого текста, прикладываю схему замка зажигания моей нивы (ВАЗ 21213) :
Так же и схему подключения самой кнопки «Start/Stop»
Первый запуск прошёл успешно, авто завелось, а это означало, что схема собрана верно =)

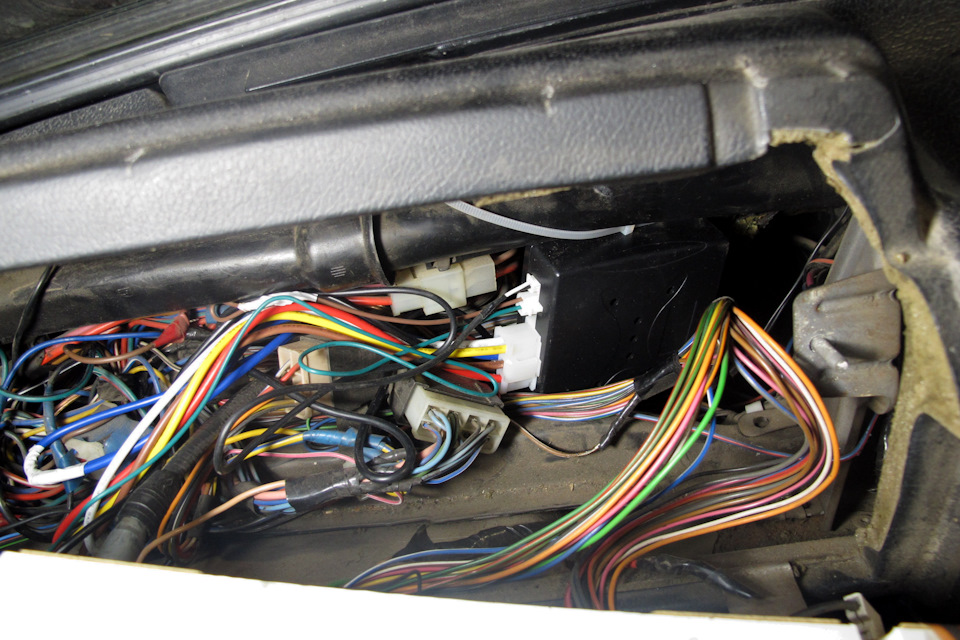

Блок безключевого запуска убрали за панель приборов (там ему и место)
В процессе укладки проводки =)

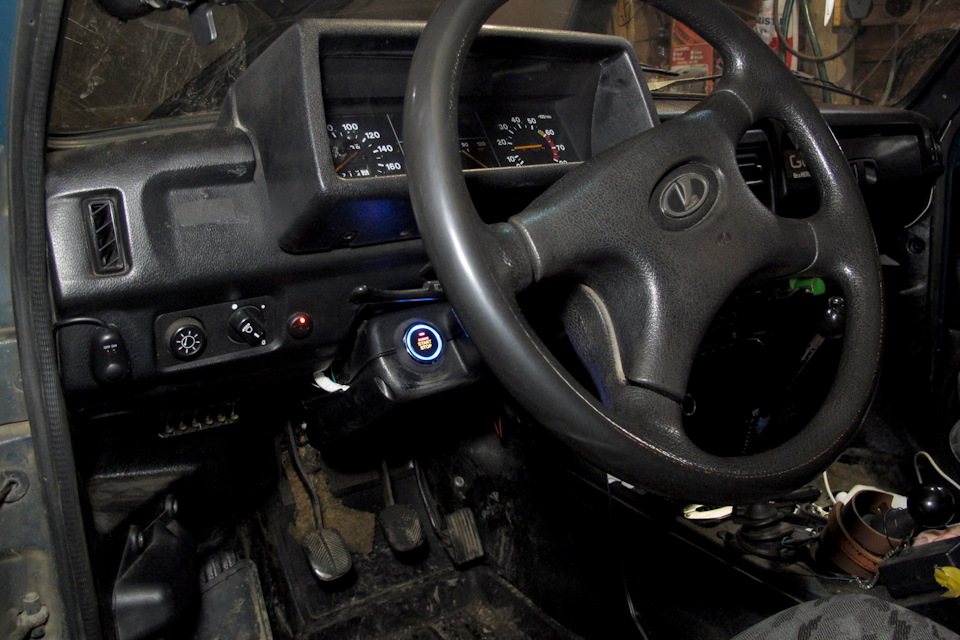

После конечной сборки ещё один запуск — всё работает!)
Снимать видео как работает кнопка не стал, т.к. на YouTube подобных видео много, принцип работы идентичен, разница лишь в том, что у меня ничего не подключено к проводу «ACC» и пуск сделан при нажатии на педаль сцепления, а не тормоза, вот и всё!)
