Кнопка обогрева лобового стекла. Завершение проекта
Итак как обещал, завершаю рассказ о проекте «лобовое с обогревом по штатной схеме» результатом внешнего преображения кнопки блокировки диффа в кнопку обогрева.
После нескольки размышлений о том как лучше нанести пиктограмму обогрева и поиска компании готовых это сделать было принято решение пойти путём сенергии прямых рук и компаний по лазерной резки.
Хотя был вариант еще заказать трафарет.

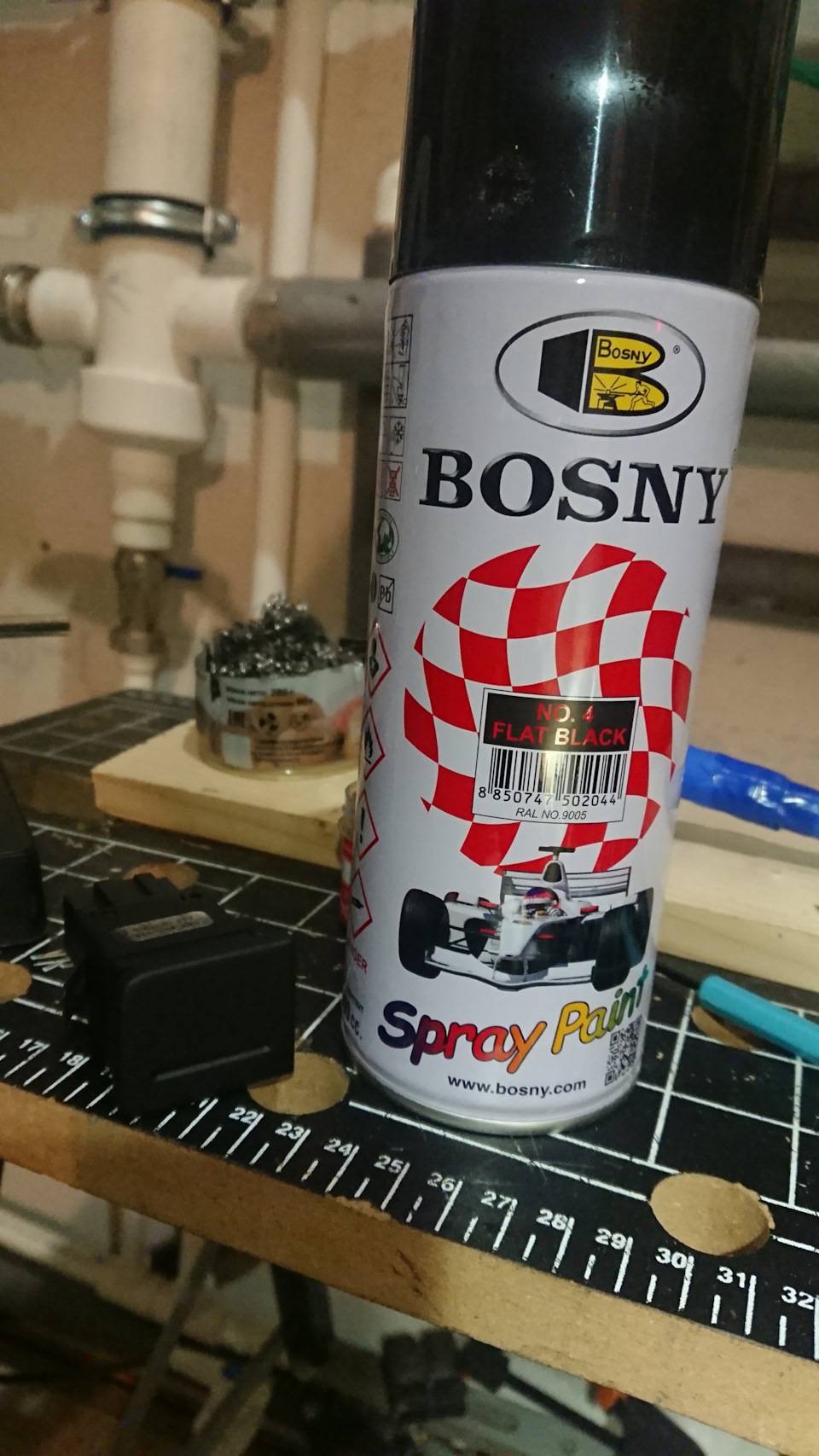

Для воплощения проекта была приобретена матовая краска BOSNY No 4 Flat black RAL No9005,
отзывы о которой нашёл здесь на драйве, как о наиболее качественной, подходящей по цвету и быстросохнущей. А также наждачная бумага с зерном 240 и 800.

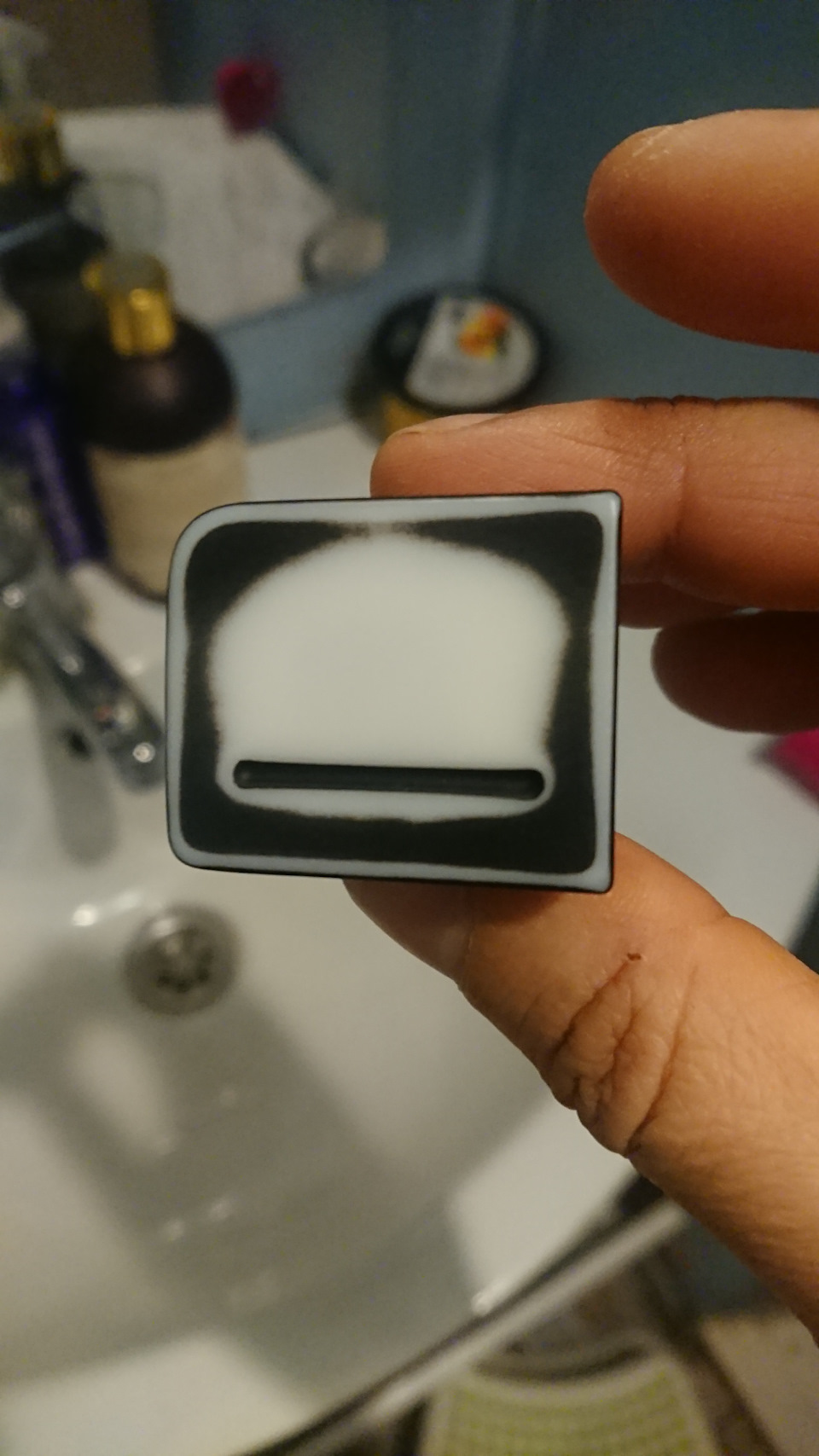

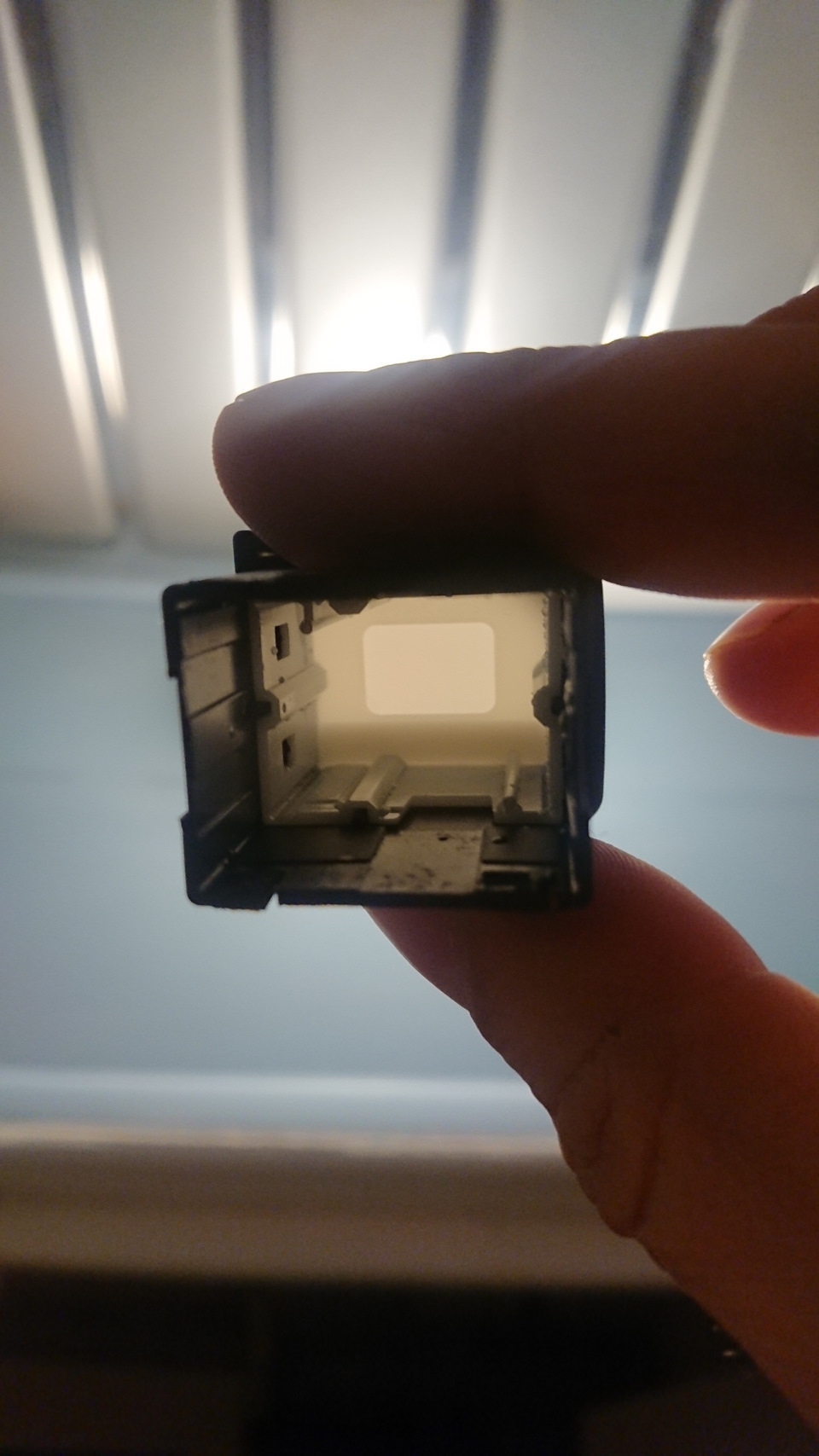

Разбираем кнопку и начинаем процесс снятия краски периодически смачивая бумагу и кнопку в воде.
Сначала 240 зерном (удалить желательно всю старую краску полностью, для того чтобы потом небыло переходов окраски), а затем 800 убрать риски.
Почти все готово для окраски. Я окрашивал в 4 слоя с сушкой каждого в течении 5 — 10 минут. Собственно результат без пиктограммы.
Подогрев сидений. Скрытая установка. Всего две кнопки
Всегда хочется сделать свой автомобиль чуточку лучше, чуточку уютнее. А в нашем суровом сибирском климате, где полгода холода и снег, хочется сделать пользование автомобилем зимой как можно комфортнее.
В этом сезоне к вопросу подготовки к зиме я подошел с разных сторон:
— Во-первых, установил подогрев зеркал, чтобы на них не собиралась изморось, а также для комфортного въезда на тёплые парковки без запотевания зеркал.
— Во-вторых, промыл салонный радиатор печки, устранив болячку всего семейства ХайЛексХорьКлюг, когда водителю более-менее тепло, а пассажир мерзнет.
— В-третьих, заменил вентилятор отопителя. Он же, мотор печки, который поскрипывал, посвистывал, странно регулировал на регулировку оборотов, а то и вовсе запускался только с пинка, в прямом смысле.
— В-четвертых, шумовиброизолировал пол салона. Хоть косвенно, но от этого всё равно будет чуточку теплее.
— В-пятых, установил подогрев сидений. Об этом и пойдет речь далее.
Вообще, не люблю когда в салоне и экстерьере есть какие-то инородные элементы. Другими словами, я противник колхоза и стараюсь делать максимально приближенно к штатному исполнению. В моей машине нет никаких накидок, меховушек, шкур на сидениях, висюлек на зеркале и т.п. Поэтому, подогрев сидений было допустимо устанавливать только скрытно, под штатной обивкой. Первым делом приценился к имеющемуся в продаже в местных магазинах комплекту типа «Емеля», с которым у меня уже был опыт работы. В качестве альтернативы рассмотрел варианты с Алиэкспресса, где комплект на два сидения выходил практически как Емеля на одно. По отзывам покупателей — норм. Почитал отзывы драйвовчан, тоже хвалят.
Остановился на углеволоконных элементах. Их можно прорезать в любом месте без потери работоспособности, в связи с чем будет гораздо удобнее их монтировать на сидение.

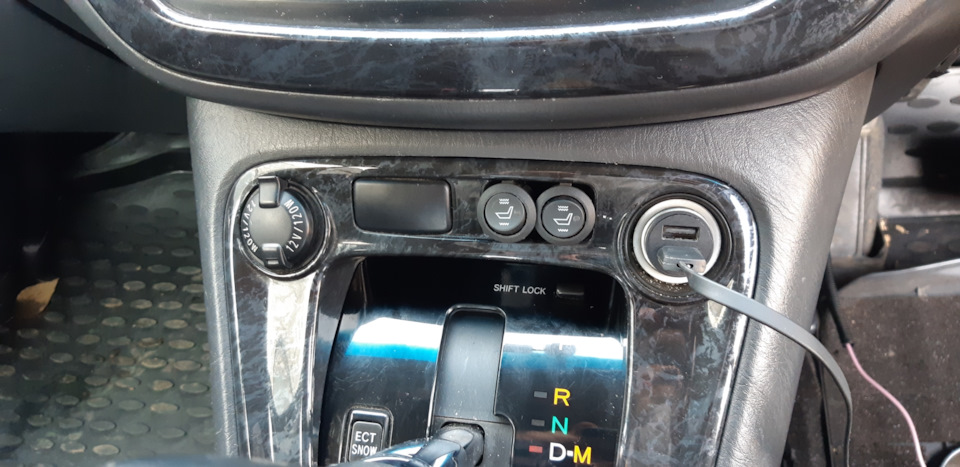

В части элементов управления: были варианты либо с простенькими двухпозиционными кнопками, либо с многоступенчатым регулятором «типа в штатное место». Конечно, если бы элементы управления попадали идеально, то взял бы со ступенчатым, а так — се ля ви.
Обычно подогрев выключаю сразу как пятой точкой начинаю ощущать что он греет. Мы хоть и с холодом под задницами боремся, но и перегреть свои «фаберже» тоже не хочется. Поэтому мне ближе система «ВКЛ-ВЫКЛ» Взял первый вариант. Он и надежнее, без всяких блоков управления, только с реле.
Все работы проводил сам, в гараже. На каждое сидение нужно было около 4 часов. С проводкой уже не помню сколько провозился, где-то с полдня наверно.
По разбору сидений есть определенные сложности. Мало где описано как это надо делать, поэтому есть риск немного подломать пластик.
Начинать разбор лучше в автомобиле, с задней части спинки. Толкаем ее за нижний край вверх, после чего подсовываем пальцы под верхний край и тянем на себя. Там две клипсы, которые держатся за каркас сидения. На водительском я их подломил как раз. Оставляем заднюю панель в машине, подголовник тоже. Откручиваем сидения от пола и тащим в гараж.
Далее нужно снять подлокотник. У него есть заглушка, которая держится на двух фиксаторах. Просто подсовываем отвертку, и легкими покачивающими движениями пытаемся нащупать клипсу. Потом с противоположной стороны. Далее выкручиваем подлокотник, не забывая запомнить или зафотать последовательность всех шайб. Кладем в сторону.

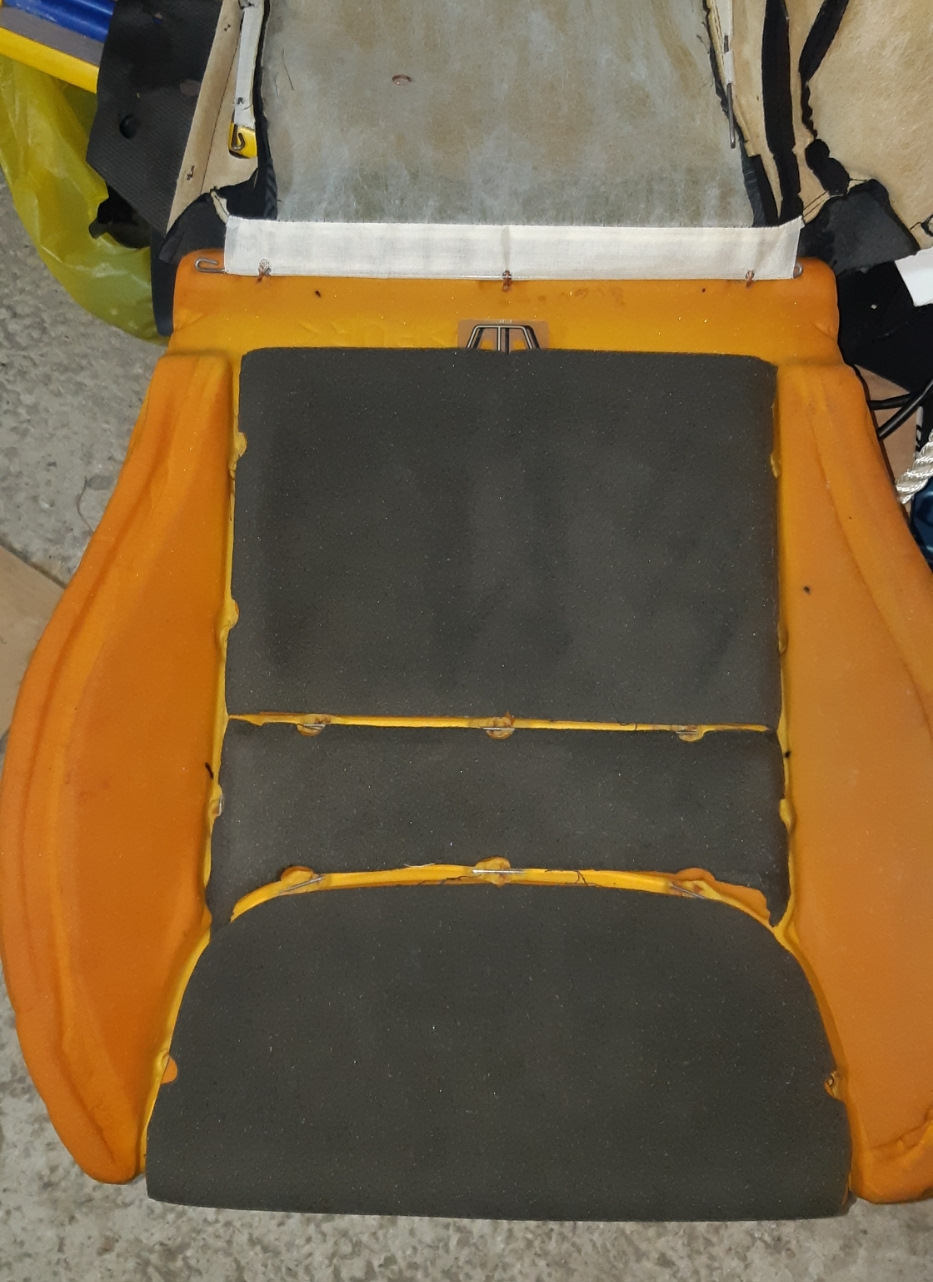

Потом надо располовинить сидение.
Спинка держится на четырех болтах на 14 и четырех болтах на 12. Подушка сидения на четырех болтах на 12. Водительское сидение с регулировкой, там болты вкручиваются в регулировочные тяги, с пассажирским все проще. На электроседле, скорее всего, похоже.
Отстегиваем все что отстегивается, откручиваем все что откручивается, снимаем пластиковые детали с основания сидения. Далее черед обивки. Перекусываем все медные кольца. Можно особо не заморачиваться о том, что где было, всё равно при сборке других вариантов не будет. Можно вытащить мешающие спицы.

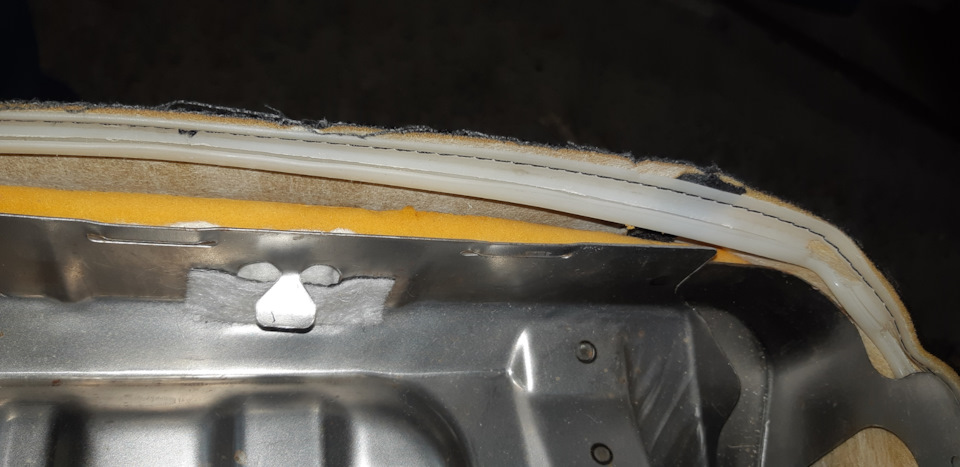

У подушки сидения по переднему краю есть пластиковая застежка-фиксатор, прижимаемая металлическими язычками. Поддеваем и выворачиваем.
На этом этапе первый вечер в гараже подошел к концу, и весь следующий день я ездил без сидения, с сабвуфером посреди салона.

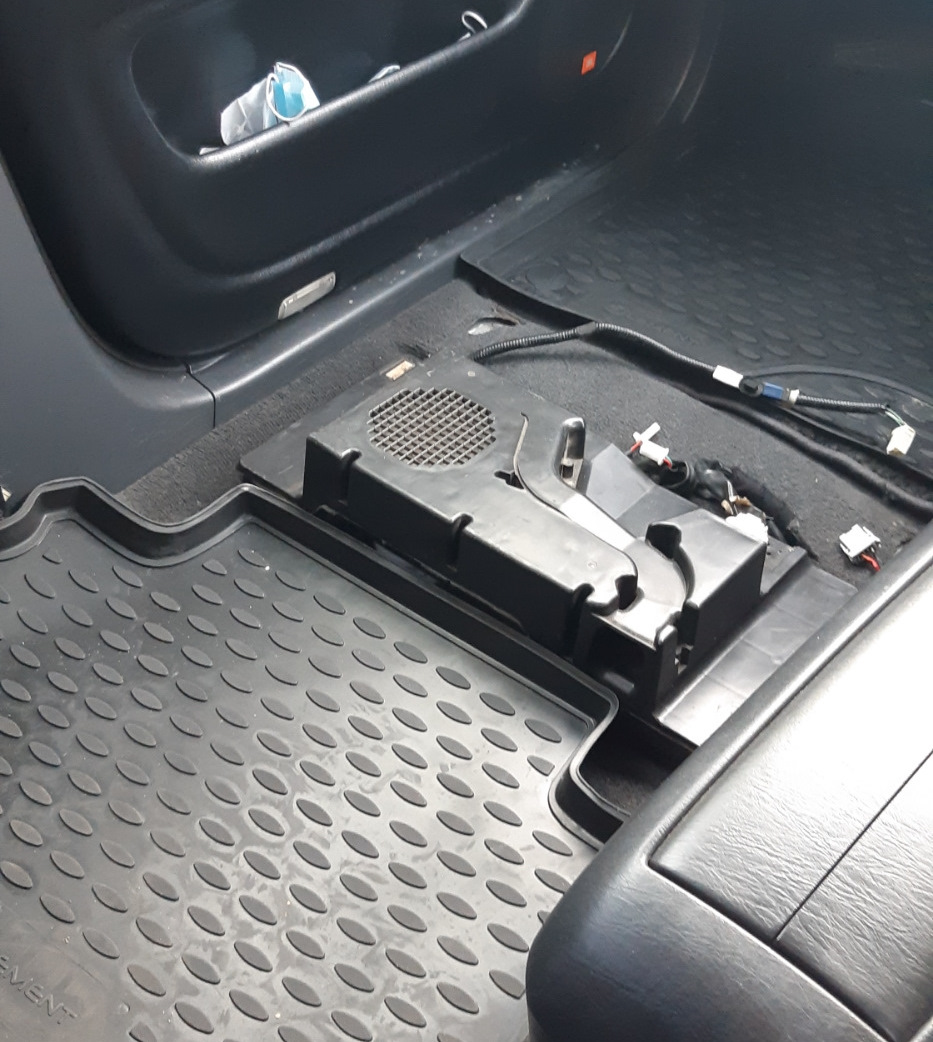

Тут в воображении может сформироваться огромный деревянный ящик с массивным динамиком. Но у меня всё скромнее, у меня же стоит корпусной сабик от RX300 под пассажирским сидением. Ну, вернее, вместо оного в данный момент.

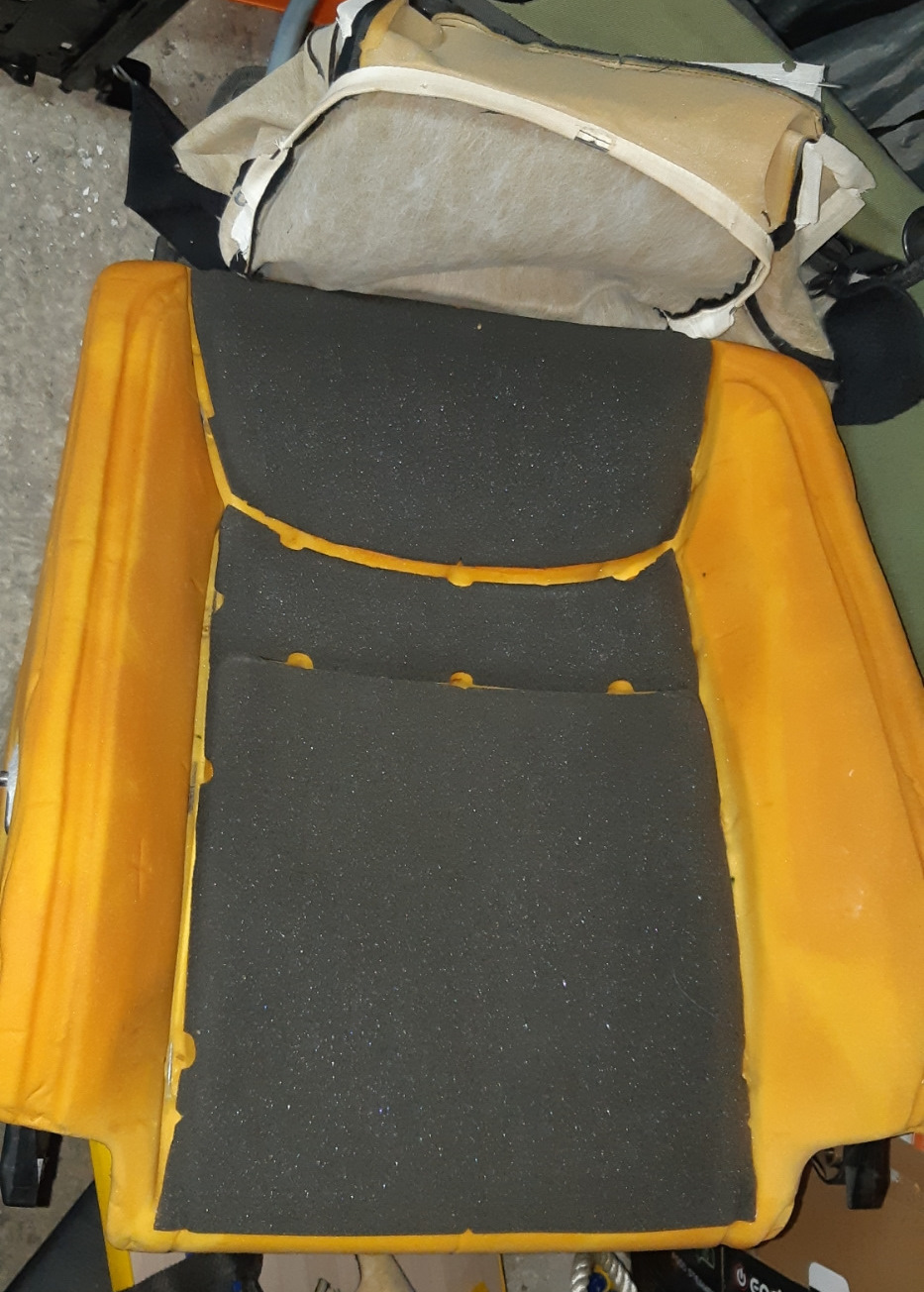

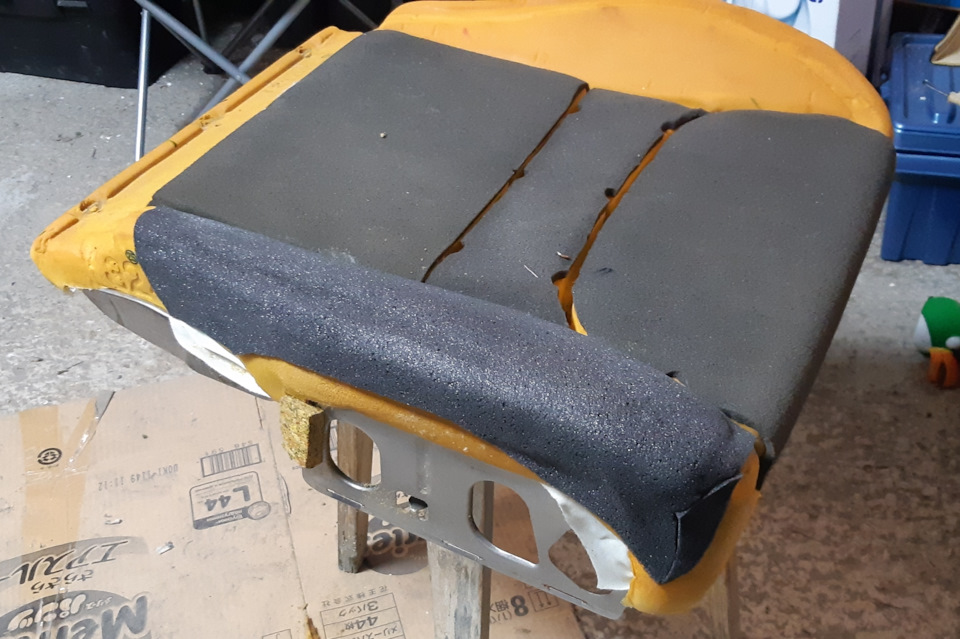

Теперь необходимо примерить нагревательные элементы, разметить их и вырезать отверстия для крепления обивки. Главное не прорезать продольные силовые линии. Поперек можно и лишний кусок нагревательного мата отрезать, и просто вырезать технологические отверстия, что я и сделал.
После этого еще раз прикладываем, корректируем по месту при необходимости.

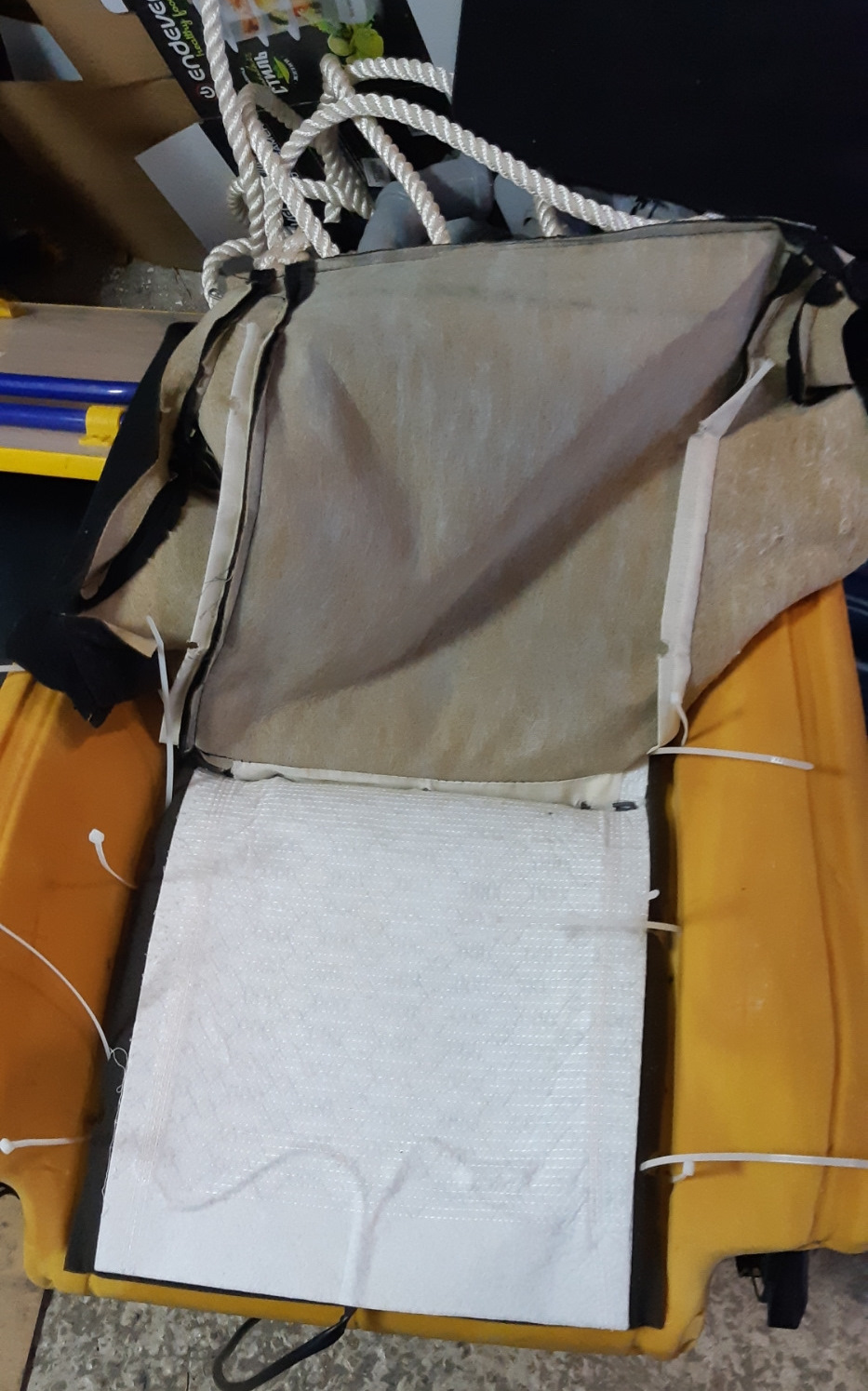

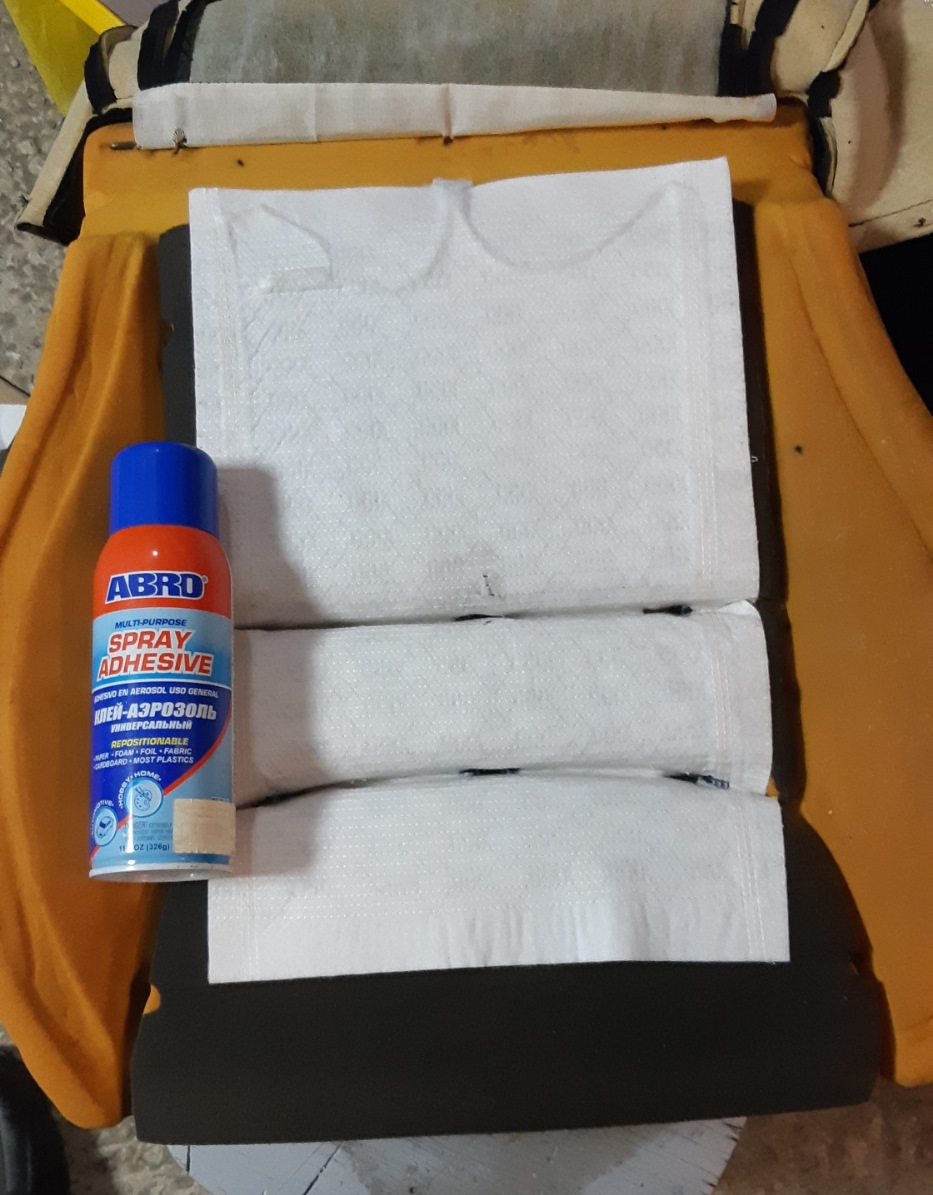

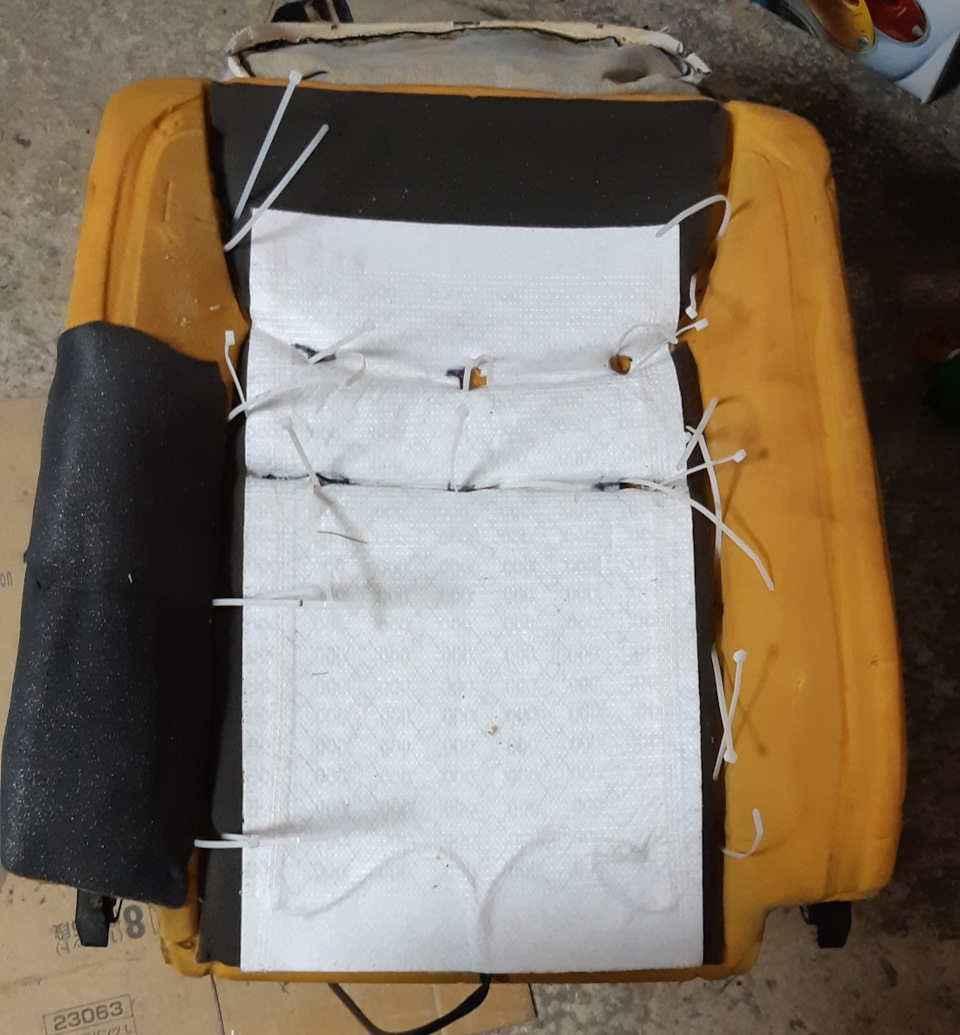

Несмотря на наличие клеящих полосок на нагревательных элементах, я решил что будет надежнее прихватить элементы по всей площади. Тем более, что клей-спрей ABRO у меня остался еще с установки подогревов сидений на Фита, где вообще вся обивка приклеена была. За 6 лет клей своих свойств не потерял вообще.
Штатно обивка была зафиксирована на медные кольца. Опыт с ними у меня уже был при установке подогревов на Марка. Они тяжело перекусывались, а уж если их разгибать то вообще застрелиться можно. Не понимаю тех, кто при установке подогревов крепит обивку обратно на такие же новые клипсы (тем более, те кто на б/у — клинический случай). Видел и таких на Драйве. А крепить мы будем по-нашему, по-православненькому, на нейлоновые стяжки. От создателей проволоки, синей изоленты и WD-40

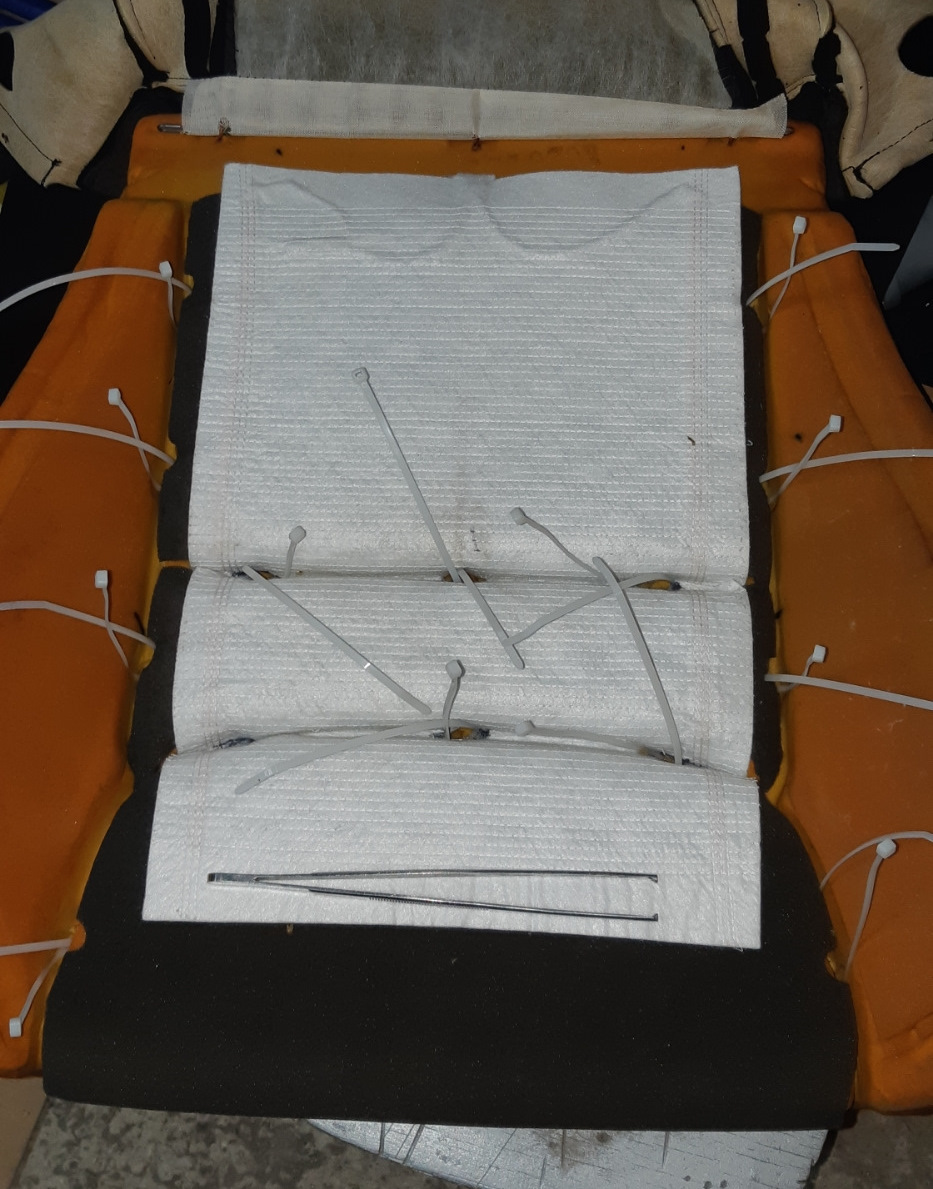

Стяжки нужно продеть ДО нанесения клея и наклеивания нагревательного элемента. Так гораздо проще будет это сделать. Я до этого дошел на первом же элементе, с коим и протр…лся достаточно долго. Стяжки берем подлиннее, лишнее все равно откусывать придется. Продеваем стяжки так, чтобы в готовом виде храповик был ближе к вам. При установке обивки затягиваем посильнее, но так чтобы храповик стяжки потом можно было повернуть внутрь сидения, под спицу.

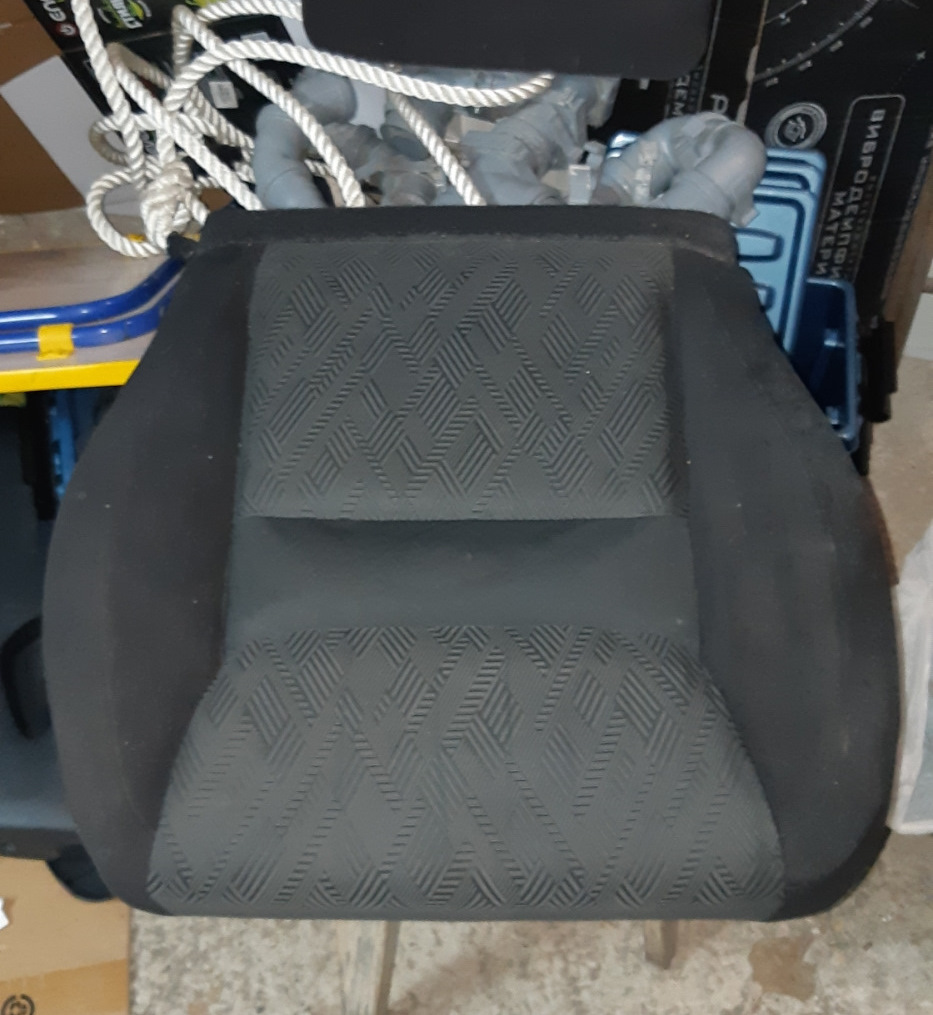

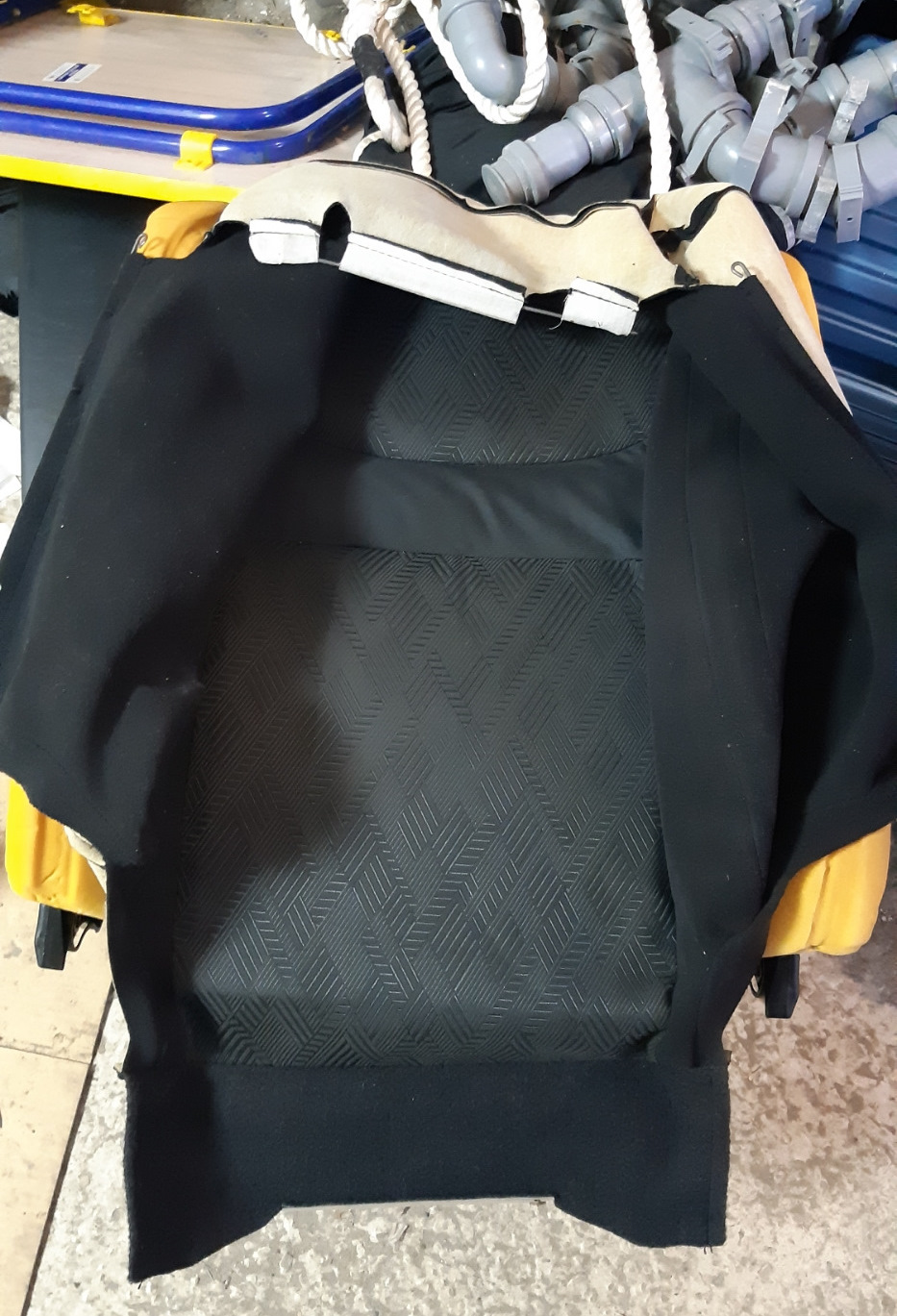

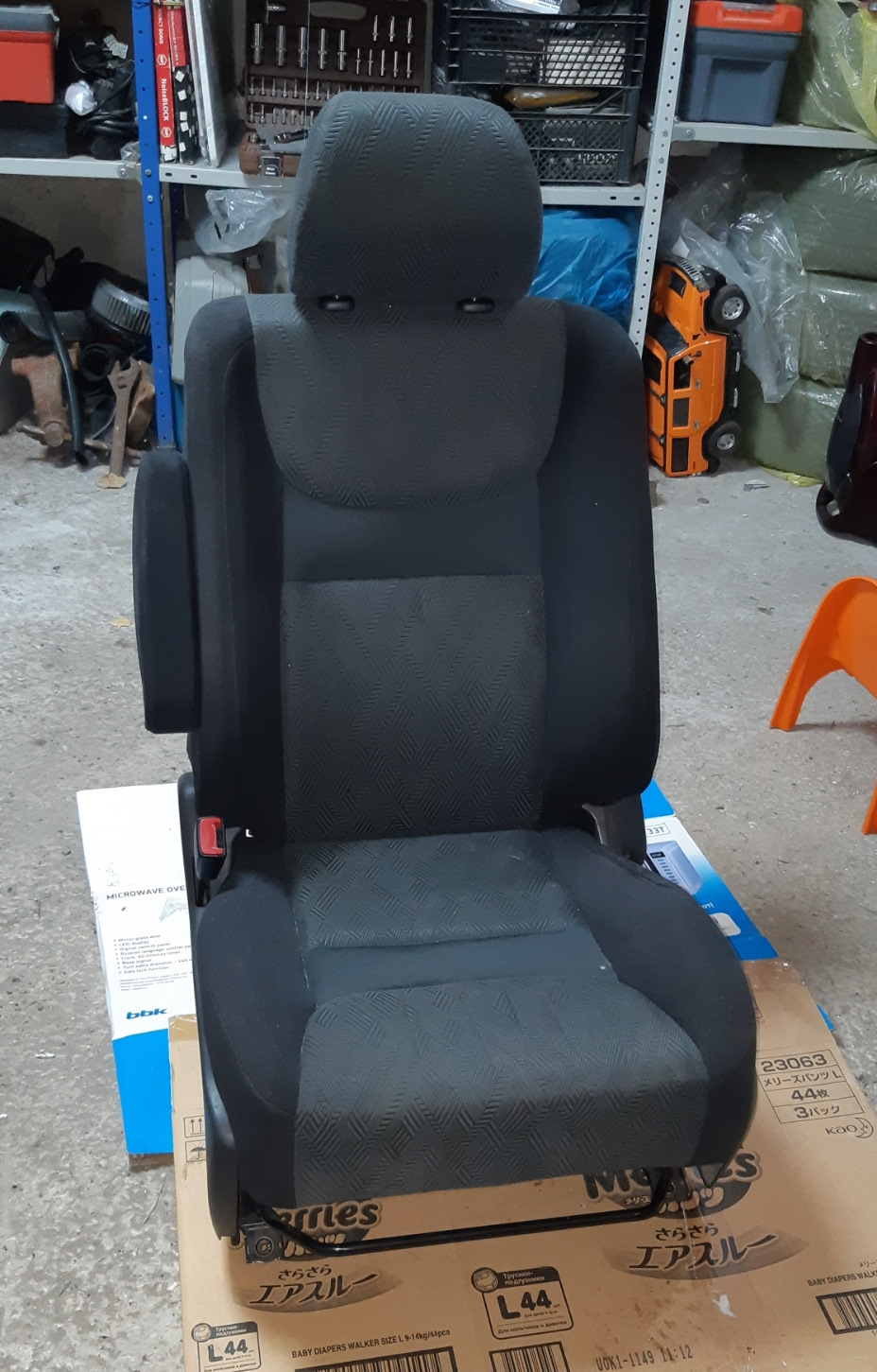

После обтяжки обоих мягких элементов кресла собираем его. Сначала прикручиваем спинку к каркасу, потом поперечную трубу в механизме складывания, после чего затягиваем последние стяжки вокруг нее. Далее приворачиваем подушку.

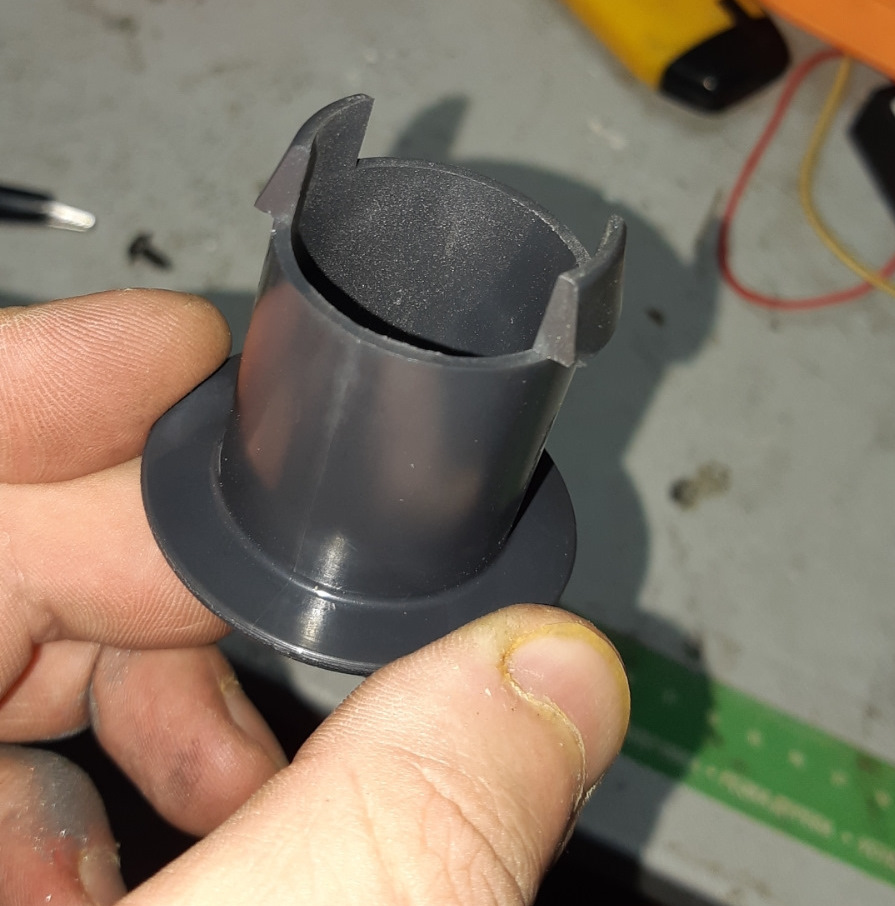

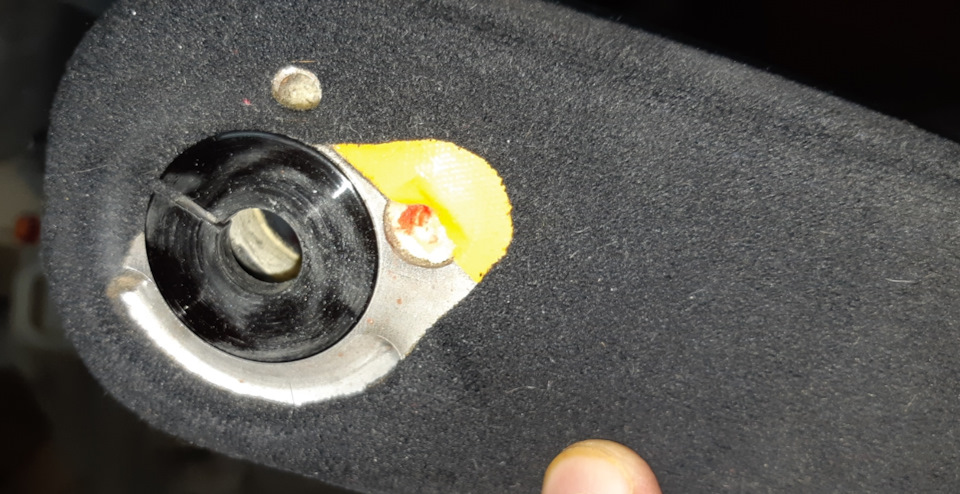

С подушкой водительского сидения пришлось повозиться. Из-за регулировки высоты подушки валы регулировки торчат из сидения, что затрудняет разборку-сборку. Тут нужно ослабить спинку, после чего продолжить заниматься сидением. Процесс сложнее чем кажется, и лучше делать вдвоем, и на чистой поверхности. У меня такой не было, поэтому работал на полу в гараже, с картонными подкладками. Естественно, обивку немного ухрюкал, потом пришлось чистить.
Отдельно еще скажу про водительское сидение. На любой машине оно подвержено гораздо бОльшему износу, чем любое другие. Это можно увидеть и по состоянию обивки, и по состоянию поролона под ней. Он сморщенный, в складку, немного крошится со стороны двери. Оно и понятно, ведь там самый движняк при посадке-высадке! И коль уж сидение разобрано, я решил слегка поправить ситуацию. Конечно, о добавлении боковой поддержки речи не идет, оно мне и не надо. Но чуть взбодрить стоит, да и максимально «законсервировать» сидение.

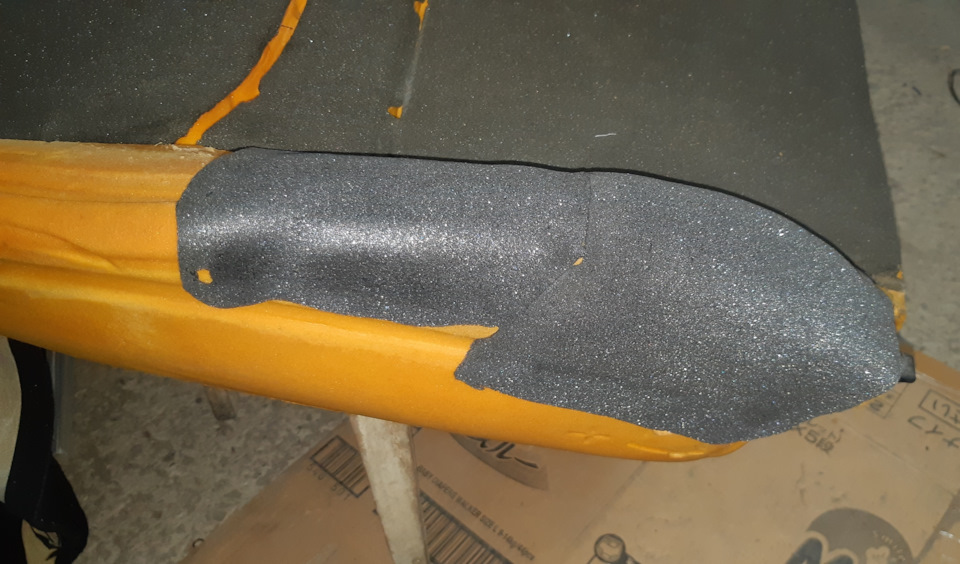

Для начала, облил правые валики клеем ABRO для того, чтобы склеить между собой всё что могло посыпаться или расслоиться. Как раз, консервация такая. Кроме этого, поролон уже немного продавлен, и для более товарного вида сидения надо нарастить слой поролона. И форма будет получше, и еще раз зафиксирует всё что уже под клеем. Поролона тонкого у меня не было, толстого тоже, но были остатки материалов от шумоизоляции STP Biplast, который очень схож с поролоном. Вот его я и нарезал на полосочки, и наклеил на потрепанные жизнью части сидения. Где-то в два, где-то в три слоя. Получилось вот так:

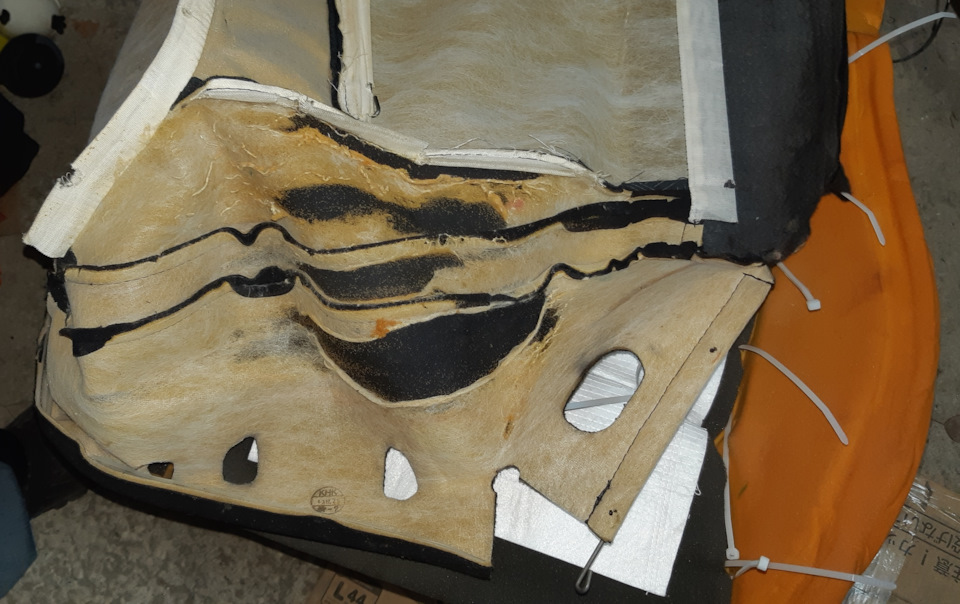

Состояние внутренней части обивки — удручающее.
Обивка после этого оделась как ни в чем не бывало.
В тот момент когда сидение было разобрано до винтика приехал сосед. Именно из того гаража, который я подпёр. И именно машину загонять. Ну а когда бы ему еще приехать? Честно сказать, я предполагал что этот момент настанет, но не более того. Надо ведь как-то перегнать машину без сидения. А как?
Да очень просто! Кемпинговые кресла нам в помощь!
Проводка.
По большому счету, тут особо и не о чем отчитываться, проводка была проложена во время работ по шумоизоляции пола параллельно штатной проводке и притянута стяжками к ней. Выведена под сидения, другой конец остался под селектором АКПП.
Вообще, со штатной проводкой у меня были непонятки. Я так и не смог врубиться как оно задумано было нашими узкоглазыми друзьями. Переключатель на два положения, реле, и какие-то непонятные провода вокруг него туда-сюда. Ни сопли эти оставлять не хотелось, ни кнопки. Замена — вопрос времени, и лучше сделать всё сразу.

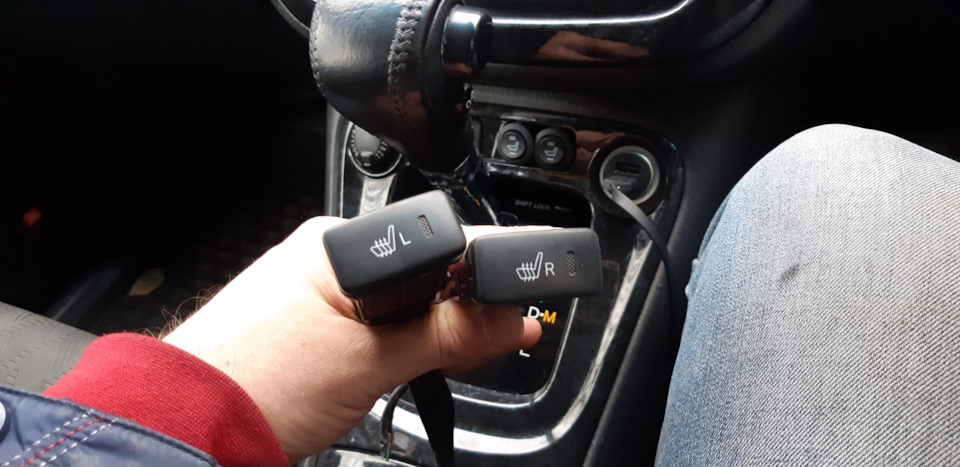

К счастью, по наводке Sasha154-NSK были куплены штатные Тойотовские кнопки подогревов сидений с фишками для подключения. Офигенная удача!
Вообще, с ценообразованием на них полный ахтунг. Если за обычную кнопку просят в среднем пятьсот-тысячу рублей, то тут за каждую обычно ломят по две тысячи. Охренеть! Любая жаба удохнет от такого, ведь мне нагревательные элементы в 2 тысячи с копейками обошлись, а тут кнопки…
Вот, например, штатную кнопку от Camry ACV40 я урвал за смешные 250 рублей, хотя сейчас за них штукарь ломят.
В общем, решил раскошелиться, ведь итоговый результат того стоит!
Все сопли штатной проводки отхреначил нафиг, перепиновал колодки под реле, скоммутировал. Плюс силовой взял с штатного предохранителя подогревов сидений «seat htr», минус на ближайший болт к кузову. Управляющий плюс взял с плюса прикуривателя, пустив его через центральные контакты кнопки. Таким образом, подогревы будут работать только при включенном зажигании, как то и необходимо.
