Колеса и шины автомобиля устройство
Автомобильные шины устройство и маркировка
Устройство шины
Маркировка шин:
Система условной классификации качества шин
Помимо описанных выше характеристик, на боковину шины могут быть нанесены условные показатели качества шин, относящиеся к так называемой Системе условной классификации качества шин.
Показатель износа
Показатель износа является важнейшей характеристикой, показывающей, как долго шина останется работоспособной. Протектор каждой шины подвержен износу и очень важно не пропустить тот момент, когда он достиг критического уровня и шина уже не может обеспечить должное сцепление с дорожным покрытием.
Каждая новая модель шины проходит тестирование по официально установленной методике, и ей присваивается показатель износа протектора, который теоретически соответствует продолжительности «жизни» шины. ВАЖНО ПОМНИТЬ, что показатель износа является теоретической величиной и не может быть напрямую связан с практическим сроком эксплуатации шины, на который значительное влияние оказывают дорожные условия, стиль вождения, соблюдение рекомендаций по давлению, регулировка углов схода-развала автомобиля и ротация колес. Показатель износа представлен в виде числа от 60 до 620 с интервалом в 20 единиц. Чем выше его значение, тем дольше выдерживает протектор при испытаниях по установленной методике.
Показатель сцепления
Показатель сцепления определяет тормозные свойства шины. Они измеряются путем тестирования при прямолинейном движении на мокрой поверхности. Для обозначения показателя сцепления используются буквы от «А» до «С», при этом «А» соответствует максимальному его значению.
Индекс давления
Уровень внутреннего давления в шине оказывает влияние на эксплуатационные характеристики Вашего автомобиля. Даже самые качественные шины не справятся со своей задачей, если будут работать при неправильно установленном давлении. Его точное значение зависит от типа автомобиля и, в определенной степени, от выбора водителя. Рекомендованное для данного типа автомобиля давление обычно указано в наклейке на торцевой части двери или стойки салона, или на внутренней поверхности перчаточного ящика и крышки топливного бака.
Автомобильные шины устройство и маркировка
Устройство шины
Маркировка шин:
Система условной классификации качества шин
Помимо описанных выше характеристик, на боковину шины могут быть нанесены условные показатели качества шин, относящиеся к так называемой Системе условной классификации качества шин.
Показатель износа
Показатель износа является важнейшей характеристикой, показывающей, как долго шина останется работоспособной. Протектор каждой шины подвержен износу и очень важно не пропустить тот момент, когда он достиг критического уровня и шина уже не может обеспечить должное сцепление с дорожным покрытием.
Каждая новая модель шины проходит тестирование по официально установленной методике, и ей присваивается показатель износа протектора, который теоретически соответствует продолжительности «жизни» шины. ВАЖНО ПОМНИТЬ, что показатель износа является теоретической величиной и не может быть напрямую связан с практическим сроком эксплуатации шины, на который значительное влияние оказывают дорожные условия, стиль вождения, соблюдение рекомендаций по давлению, регулировка углов схода-развала автомобиля и ротация колес. Показатель износа представлен в виде числа от 60 до 620 с интервалом в 20 единиц. Чем выше его значение, тем дольше выдерживает протектор при испытаниях по установленной методике.
Показатель сцепления
Показатель сцепления определяет тормозные свойства шины. Они измеряются путем тестирования при прямолинейном движении на мокрой поверхности. Для обозначения показателя сцепления используются буквы от «А» до «С», при этом «А» соответствует максимальному его значению.
Индекс давления
Уровень внутреннего давления в шине оказывает влияние на эксплуатационные характеристики Вашего автомобиля. Даже самые качественные шины не справятся со своей задачей, если будут работать при неправильно установленном давлении. Его точное значение зависит от типа автомобиля и, в определенной степени, от выбора водителя. Рекомендованное для данного типа автомобиля давление обычно указано в наклейке на торцевой части двери или стойки салона, или на внутренней поверхности перчаточного ящика и крышки топливного бака.
Устройство и виды автомобильных шин
Одним из основных элементов автомобильного колеса является шина. Она устанавливается на диск и обеспечивает стабильный контакт автомобиля с дорожным покрытием. В процессе движения автомобиля шины поглощают возникающие вибрации и колебания, вызванные неровностями дороги, что обеспечивает комфорт и безопасность пассажиров. В зависимости от условий эксплуатации шины могут изготавливаться из различных материалов со сложным химическим составом и определенными физическими свойствами. Шины могут также отличаться рисунком протектора, обеспечивающего надежное сцепление с поверхностями с различным коэффициентом трения. Зная устройство шин, правила их эксплуатации и причины преждевременного износа, вы сможете обеспечить долгий срок службы резины и безопасность вождения в целом.
Функции шины
К основным функциям автомобильной шины относятся:
Устройство автомобильной шины
Конструкция шины достаточно сложная и состоит из множества элементов: корда, протектора, брекера, плечевой зоны, боковины и борта. Поговорим о них подробнее.
Основой шины является каркас, состоящий из нескольких слоев корда. Корд – прорезиненный слой ткани из текстильных, полимерных или металлических нитей.
Корд натянут по всей площади шины, т.е. радиально. Существуют радиальные и диагональные шины. Наибольшее распространение получила радиальная шина, т.к. она характеризуется наиболее долгим сроком эксплуатации. Каркас в ней более эластичный, за счет чего уменьшается теплообразование и сопротивление качению.
Диагональные шины имеют каркас из нескольких слоев корда, расположенных перекрестно. Эти покрышки отличаются невысокой ценой и имеют более прочную боковину.
Протектор
Наружная часть покрышки, непосредственно контактирующая с дорожной поверхностью, называется “протектор”. Главным его предназначением является обеспечение сцепления колеса с дорогой и защита его от повреждений. Протектор влияет на уровень шумности и вибрации, а также определяет степень износа шины.
Конструктивно протектор представляет собой массивный слой резины, имеющий рельефный рисунок. Рисунок протектора в виде канавок, борозд и выступов обуславливает способность шины работать в определенных дорожных условиях.
Брекер
Слои корда, расположенные между протектором и каркасом, называются “брекер”. Он необходим для улучшения взаимосвязи между этими двумя элементами, а также для предотвращения отслоения протектора под действием внешних сил.
Плечевая зона
Часть протектора, находящаяся между беговой дорожкой и боковиной, называется “плечевая зона”. Она усиливает боковую жесткость шины, улучшает синтез каркаса с протектором, берет на себя часть боковых нагрузок, передаваемых беговой дорожкой.
Боковины
Боковина – прослойка резины, являющаяся продолжением протектора на боковых стенках каркаса. Она ограждает каркас от влаги и механических повреждений. На нее наносится маркировка шин.
Боковина заканчивается бортом, служащим для ее крепления и герметизации на ободе колеса. В основе борта находится нерастяжимое колесо из стальной обрезиненной проволоки, придающее прочность и жесткость.
Виды шин
Шины можно классифицировать по нескольким параметрам.
Сезонный фактор
По сезонному фактору различают летние, зимние и всесезонные шины. Сезонность шины определяется по рисунку протектора. На летней резине отсутствует микрорисунок, зато присутствуют ярко выраженные бороздки для стока воды. Это обеспечивает максимальное сцепление колес с асфальтом.
Зимние шины от летних можно отличить по узким канавкам протектора, которые позволяют резине не терять свою эластичность и хорошо держать машину даже на обледенелой дороге.
Существуют и так называемые “всесезонные шины”, о плюсах и минусах которых можно сказать следующее: они одинаково хорошо показывают себя как в жару, так и в холод, однако обладают весьма средними эксплуатационными характеристиками.
Способ герметизации внутреннего объема
По этому показателю различают “камерные” и “бескамерные шины”. Бескамерные шины – это шины, имеющие только покрышку. В них герметичность достигается за счет устройства последней.
Внедорожные шины
Этот класс шин отличается повышенной проходимостью. Резина характеризуется высоким профилем и глубокими канавками протектора. Подходит для езды по глинистым и грязевым участкам, крутым склонам и прочему бездорожью. Но на этой резине не получится развить достаточную скорость на ровной дороге. В обычных условиях эта шина плохо “держит дорогу”, в следствие чего снижается безопасность движения, а протектор быстро изнашивается.
Рисунок протектора шин
По рисунку протектора различают шины с ассиметричным, симметричным и направленным рисунками.
Симметричный рисунок наиболее распространен. Параметры шины с таким протектором наиболее сбалансированы, а сама шина в большей степени приспособлена для эксплуатации на сухой дороге.
Наивысшие эксплуатационные свойства имеют шины с направленным рисунком, который придает покрышке устойчивость к аквапланированию.
Шины с ассиметричным рисунком реализуют в одной покрышке двойную функцию: управляемость на сухой дороге и надежность сцепления на мокром дорожном покрытии.
Низкопрофильные шины
Этот класс шин разработан специально для скоростного движения. Они обеспечивают быстрый разгон и уменьшают тормозной путь. Но, с другой стороны, эти шины не отличаются плавностью хода и характеризуются шумностью при движении.
Слики
Слики – еще один класс шин, который можно выделить отдельной. Чем отличаются слики от остальных шин? Абсолютной гладкостью! Протектор не имеет ни канавок, ни бороздок. Слики хорошо себя показывают только на сухой дороге. Используются в основном в автоспорте.
Износ автомобильных шин
В процессе движения автомобиля шина подвергается постоянному износу. Износ шины сказывается ее эксплуатационных показателях, в том числе и на длине тормозного пути. Каждый дополнительный миллиметр износа протектора увеличивает длину тормозного пути на 10-15%.
Важно! Допустимая глубина протектора для зимних шин составляет 4 мм, а для летних – 1,6 мм.
Виды износа шин и их причины
Для наглядности виды и причины износа шин представим в виде таблицы.
| Вид износа шины | Причина |
|---|---|
| Износ протектора посередине покрышки | Неправильное давление воздуха в шине |
| Трещины и выпуклости на боковой стенке шины | Удар шины о бордюр или яму |
| Износ протектора по краям покрышки | Недостаточное давление в шинах |
| Плоские пятна износа | Особенности вождения: резкое торможение, занос или ускорение |
| Односторонний износ | Неправильный сход-развал |
Проверить износ шин можно визуально при помощи индикатора уровня износа шин, представляющего собой участок протектора, отличающийся от его основы размерами и формой.
Индикатор износа шин может быть:
Колеса и шины автомобиля. Их устройство и маркировка
Что такое колеса?
Колесо — это вращающийся и передающий элемент ходовой части, расположенный между шиной и ступицей.
Колеса транспортных средств подразделяются на одинарные и сдвоенные. Одинарное колесо устанавливается на одной ступице и несет одну шину, а сдвоенное имеет два обода, смонтированных на одной ступице и несущих две шины.
На автомобилях применяются следующие виды колес:
Дисковое колесо — это неразборный узел, состоящий из обода колесного диска. Дисковое колесо грузового автомобиля может иметь составной обод, один из бортов которого состоит из съемного разрезного замочно-посадочного кольца и съемного бортового кольца, которые в сборе образуют обод. Варианты исполнения дисковых колес представлены на рисунке:
Рис. Исполнения дисковых колес:
а — колесо с цельным неразборным ободом (1 — посадочная полка; 2 — монтажный ручей; 3 — диск колеса); б — колесо со вставным ободом (1 — бортовое кольцо; 2 — замочно-посадочное кольцо; 3 — диск колеса)
Колесо с разборным ободом — это колесо, в котором один или два разборных обода крепятся непосредственно на ступице, развитой до размера обода. Такие колеса широко применяются на тяжелых автомобилях и автобусах.
Составное колесо состоит из двух элементов, каждый из которых включает часть обода. После сборки элементы образуют обод с двумя закраинами. Такие колеса применяются для крупногабаритных широкопрофильных шин и шин с регулируемым давлением.
Типоразмер колесного диска может быть обозначен следующим образом:
5,5 J x 15 H2 ET30
Здесь: 5,5 — указание ширины обода в дюймах. Данное значение выбирается из стандартного ряда: 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0 дюймов (размер а на рисунке);
J — тип конструкции боковых закраин обода диска (может быть J, JJ, JK, К или L);
15 — монтажный диаметр обода в дюймах. Стандартный ряд для легковых автомобилей — 10; 12; 13; 14; 15; 16; 17; 18; l9 дюймов, для грузовых автомобилей и прицепов — 16; 20; 22,5; 24 дюйма (размер dM на рис. 4.25);
H2 — тип конструкции кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске (например, Н, Н2, FH, АН и др.);
ET30 — вылет колеса в миллиметрах. Вылет — это расстояние между продольной плоскостью симметрии обода и привалочной плоскостью ступицы колеса.
Рис. Колесо с разборным ободом: 1 — обод, 2 — прижим; 3 — ступица
Соединение колеса со ступицей обеспечивает передачу крутящего момента и центрирование колеса на ступице. Крепление штампованных дисковых колес легковых автомобилей производится, как правило, с помощью болтов или гаек, имеющих коническую центрирующую поверхность. Центрирование литых дисков колес осуществляется по посадочному пояску ступицы. Узел крепления включает шпильки и унифицированные гайки, снабженные свободно вращающимися шайбами, которые исключают возможность повреждения диска. Вместо шпилек и гаек могут использоваться болты.
Соединение дискового колеса со ступицей грузовых автомобилей осуществляется с помощью шпилек и гаек со сферической опорной поверхностью или шпилек и унифицированных гаек со свободно вращающимися шайбами.
Крепление колес с разборным ободом производится специальными крепежными элементами (прижимами), которые прижимают коническую посадочную поверхность обода к соответствующей поверхности ступицы, имеющей угол наклона 28°.
Пневматическая шина — это упругая оболочка, предназначенная для установки на ободе колеса и заполняемая воздухом под давлением. Основным элементом шины является покрышка, непосредственно воспринимающая нагрузки на шину со стороны дороги. Она состоит из каркаса, протектора, брекера, бортов и боковин.
Каркас — это силовая часть покрышки, состоящая из одного или нескольких слоев корда, закрепленных на боковых кольцах.
Протектор — наружная резиновая часть покрышки с рельефным рисунком, обеспечивающая сцепление шины с дорогой предохраняющая каркас от повреждений.
Брекер — часть покрышки, состоящая из слоев корда или резины и способствующая более равномерному распределению по поверхности колеса действующих на него нагрузок.
Борта — это жесткие части покрышки, служащие для крепления шины на ободе.
Боковины — резиновый слой, покрывающий боковые стенки каркаса и предохраняющий его от механических повреждений и проникновения влаги.
По конструкции каркаса и брекера различают диагональные и радиальные шины. По способу герметизации внутренней полости (при сборке с ободом) шины бывают камерные и бескамерные.
Рис. Типы рисунков протектора шин
По типу рисунка протектора различают шины:
Маркировка автомобильных шин
При изготовлении шины легкового автомобиля на ее борт может наноситься следующая маркировка:
175 / 70 R 13 82 Т
Здесь: 175 — ширина профиля шины в миллиметрах;
70 — высота профиля шины, выраженная как процентное отношение к ширине. В указанном случае высота составляет 70 % от ширины (175 мм), т.е. 122,5 мм. Часто высоту профиля называют серией. Иногда в обозначениях шины номер серии отсутствует. Эти шины называют полнопрофильными. Отношение высоты к ширине такой шины составляет 80…82 %;
R — буквенный индекс радиальной шины (R). В диагональных шинах буквенный индекс отсутствует;
13 — обозначение посадочного диаметра шины, соответствующее монтажному диаметру обода в дюймах;
82 — индекс или коэффициент нагрузки. Это условный показатель, указывающий на допустимую нагрузку на шину. Иногда нагрузка указывается на самой шине. Например, за надписью Max Load
следуют два числа: первое — в килограммах, второе — в фунтах;
T — индекс скорости. Данный показатель указывает на максимально допустимую скорость, при которой производитель гарантирует сохранение заложенных эксплуатационных характеристик шины. Соответствие скоростей и индексов приведено на рисунке.
Рис. Соответствие индексов предельно допустимой скорости шины
Помимо типоразмера на боковине покрышки обязательно указываются товарный знак, наименование фирмы-производителя и название модели шины.
Кроме перечисленных на шину могут быть нанесены другие обозначения:
Шины грузовых автомобилей и автобусов могут обозначаться следующим образом:
Здесь: 10,00 — ширина профиля шины в дюймах
R — буквенный индекс радиальной шины
20 — обозначение посадочного диаметра обода колеса
146/143 — индексы несущей способности шины для одинарных и сдвоенных колес
j — индекс скорости
Широкопрофильные шины с регулируемым давлением могут иметь следующую маркировку:
Здесь: 1300 — условный наружный диаметр шины, мм
530 — условная ширина профиля шины, мм
533 — условный диаметр обода, мм
На восстановленных покрышках и бескамерных шинах должна быть сохранена или восстановлена первоначальная маркировка.
На боковине должны быть дополнительно обозначены:
Как устроено колесо, расшифровка маркировки шин автомобиля, конструкция дисков
В статье расскажу, как устроено колесо автомобиля, про требования, предъявляемые к колесам, маркировку колесных шин и расшифровку их обозначений. Знать устройство колеса и обозначение шин автомобиля, необходимо для правильной подборки необходимых покрышек под личные запросы и стиль вождения.
При выборе новых шин необходимо знать их конструкцию и параметры, которые должны подходить к условиям их эксплуатации, кроме того, знание и понимание влияния силы, воздействующей на автомобиль, при различных условиях движения поможет принять правильное решение в критической дорожной ситуации и избежать повышенного износа покрышек.
Разный рисунок протектора шин ставит владельца транспортного средства перед задачей в правильности выбора, да и как правильно накачать колеса автомобиля, не многие знают. Еще необходимо знать устройство диска колеса автомобиля при использовании бескамерных шин.
Устройство колеса автомобиля: назначение и требования
Устройство колеса и шины автомобиля должны отвечать требованиям, которые обеспечивают безопасность движения. Шины движущегося автомобиля должны преодолевать трение качения. Величина трения качения, которую они должны преодолевать, составляет примерно одну десятую от соответствующего трения скольжения.
Колесо установлено на ступицу с помощью роликовых подшипников, которые дополнительно снижают трение качения. Значительно большее сопротивление, которое можно изменить, это сопротивление качению, оно зависит от типа дорожного покрытия, а не только от покрышки.
Для обеспечения максимальной эффективности работы специально настроенных систем подвески в современных автомобилях необходим хороший контакт с дорожной поверхностью. Покрышки выполняют эту функцию, причем первоочередную роль здесь играет обеспечение безопасности и комфорта. Колесо должно:
В свою очередь шина движущегося на любой скорости и при любых погодных условиях транспортного средства должна:
Устройство колеса
Колесо автомобиля состоит из обода и шины. Чтобы понимать, как устроено колесо автомобиля, необходимо знать, какие бывают типы ободов и их различия.
Типы автомобильных колес классифицируются по конструкции и по типоразмеру: колеса с литыми дисками; колеса со штампованными стальными дисками; колеса со спицами.
Кроме этого, колеса различают по типу обода: обод с углубленной центральной частью (глубокий обод); плоский обод; обод с наклонной полкой.
Колеса с литыми дисками
Имеется существенное различие между колесами с легко сплавными (алюминиевыми) дисками и со стальными дисками. Колеса с литыми дисками характеризуются высокой прочностью и точно обработанным седлом обода.
Благодаря небольшой массе, колеса с легко сплавными дисками подходят для спортивных автомобилей. Диски колес могут быть литыми или коваными. Колеса с литыми дисками, вследствие их высокой прочности, применяют на грузовиках большой грузоподъемности и на автобусах.
Колеса с литыми дисками для коммерческих автомобилей имеют плоский обод или обод с наклонной полкой. Для обеспечения возможности установки покрышек, эти колеса снабжены составными ободами.
Колеса со штампованными стальными дисками
Колеса со штампованными стальными дисками используют на легковых автомобилях и на коммерческих автомобилях малой грузоподъемности. Секции обода приварены одна к другой. Предусмотренные отверстия снижают его массу и обеспечивают более эффективное охлаждение тормозов.
Эти колеса имеют простую конструкцию и невысокую себестоимость, в них обеспечена герметичность посадочной полки обода.
Как правило, они имеют обод с углубленной центральной частью, что облегчает установку покрышек.
Ободья с углубленной центральной частью, размеры
Выемка в основании обода обеспечивает возможность установки покрышки и увеличивает объем воздуха. Для обеспечения хорошей посадки покрышки на посадочной полке (это особенно важно при использовании бескамерных шин) на седле обода предусмотрена канавка.
К размерам, определяющим тип колеса, относятся: внутренний поперечный размер шины определяет ширину необходимого обода, а посадочный диаметр борта – его диаметр. Осевая линия колеса может не совпадать с фланцем крепления.
Расстояние смещения осевой линии обода относительно фланца крепления называется офсет.
Осевая линия может проходить через точку поворота фланца и улучшать характеристики передней подвески.
Конструкция шины
Внешняя поверхность шины, находящаяся в контакте с дорожным покрытием, имеет рисунок в форме канавок, которые помогают обеспечить хорошее сцепление с мокрым дорожным покрытием, называется протектором.
Именно эта поверхность передает усилия водителя, прикладываемые к рулевому колесу и педали тормоза, на дорогу и обеспечивает тяговое усилие.
Боковина покрышки обладает гибкостью, но при этом требуется, чтобы она выдерживала определенные ударные воздействия.
Шина имеет многослойную конструкцию – до 8 слоев, от которых зависят прочность, управляемость, ходовые качества и способность выдерживать тепловые воздействия.
Кольца бортов покрышки – это прочные замкнутые кольца, изготовленные из стальной проволоки и впаянные в борт покрышки для создания герметичного уплотнения с ободом.
Слои корда обеспечивают более устойчивое поведение автомобиля на дороге и более эффективное рассеивание теплоты при высоких скоростях движения.
Обозначение колесных шин

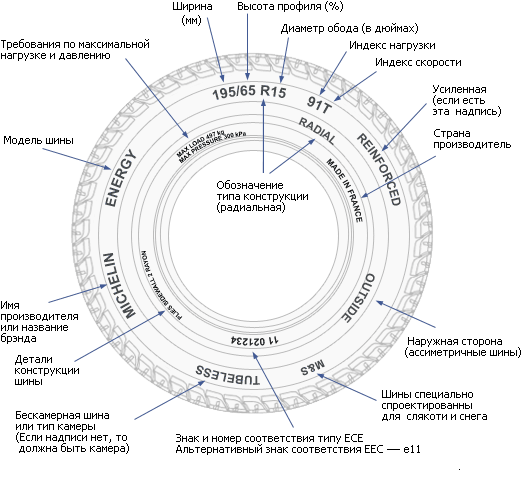

Маркировка автомобильных шин на боковине содержит информацию о характеристиках шины, помогает правильно подобрать и эксплуатировать покрышку.
Например, маркировка 195/65 R 15 91T расшифровывается так: 195 = ширина протектора 195 мм. 65 = высота боковины, измеренная в процентах от ширины протектора (в примере – 126 мм). R = шина радиального типа. 15 = диаметр обода 15 дюймов. 91 = максимальная грузоподъемность (в примере – 600 кг). T = максимальный класс скорости (в примере – 190 км/ч).
Профиль шины это величина относительная, поэтому, при подборе шин необходимо учитывать, что если вы вместо типоразмера 195/65 R15 захотите поставить покрышки с размером 205/65 R15, то увеличится не только ширина покрышки, но и высота.
Рисунок протектора
Протектор шины, контактируя с дорожным покрытием, должен выдерживать очень большую нагрузку и гарантировать надежное сцепление с любыми поверхностями, иметь высокую износоустойчивость к абразивным воздействиям и не перегреваться при нормальном режиме работы.
При направленном рисунке протектора шины достигается лучшее сцепление с влажной поверхностью, курсовая устойчивость и управляемость.
Разный рисунок протектора на внутренней и на внешней стороне имеют шины с асимметричным протектором, они имеют более высокие динамические характеристики по сравнению с обычными или шинами с протектором, которые имеют направленный рисунок.
Как правило, конструкция внутренней стороны протектора ориентирована на обеспечение наилучшего сцепления с влажной поверхностью, а внешней стороны – на эффективное преодоление поворотов.
Шины этого типа можно устанавливать с любой стороны, они не являются направленными. Важную роль играет правильность посадки покрышки и правильная ориентация рисунка протектора.
Глубина протектора шин
Глубина протектора, в первую очередь, обеспечивает каналы для прохождения воды. На рисунке показана шина в разрезе и глубина протектора.
Когда вследствие износа глубина протектора уменьшается до такой степени, при которой не обеспечивается удовлетворительное вытеснение воды и снега, шина теряет сцепление из-за недостаточного контакта с дорогой.
Возникает так называемый эффект Аква планирования, который очень опасен. Для точного измерения глубины износа протектора следует использовать глубиномер и произвести замеры в нескольких точках по окружности.
Между выступающими частями протектора находятся индикаторы износа шины. Эти индикаторы указывают на достижение минимальной глубины протектора. Визуальный осмотр показывает, что протектор изношен до уровня, на котором располагается индикатор износа.
Накачивание шин
Правильное накачивание шин автомобилей играет очень важную роль, избыточное или недостаточное давление воздуха влияет на эффективность рулевого управления, торможения и на тяговое усилие, кроме этого, существенно возрастает износ покрышек. Правильно накачанная шина обеспечивает оптимальный контакт с дорожной поверхностью.
Как правильно накачивать шины указано в инструкции по эксплуатации автомобиля. У многих автомобилей имеется табличка на центральной стойке кузова со стороны передней левой или правой двери, где есть параметры давления в шинах при различной нагрузке на автомобиль.
Если шины недостаточно накачаны, снижается эффективность управления, возникает тенденция к уводу в сторону и появляется повышенный износ кромок протектора. Если шины перекачаны, рулевое управление становится легче, и наблюдается быстрый износ центральной части протектора.
Силы, воздействующие на автомобиль
Когда сила, например, движущая сила, передается в контактной зоне катящегося колеса, между шиной и поверхностью дороги возникает относительное движение или проскальзывание. Наличие проскальзывания означает, что расстояние, преодолеваемое автомобилем, меньше расстояния, соответствующего окружности качения шины.
Скольжение выражается в процентах. Это разница между расстоянием, которое прошло бы катящееся колесо без передачи усилия, и фактическим пройденным расстоянием с передачей усилия. При торможении с заблокированными колесами скольжение составляет 100%. Скольжение изменяется под влиянием следующих факторов, перечисленных ниже.
Статический коэффициент трения зависит от характера дорожного покрытия (бетон, асфальт или булыжная мостовая), от состояния дороги (сухая или влажная) и от характеристик покрышки.
На рисунке ниже показаны силы, передаваемые шинами к дорожному полотну. Эти силы воздействуют на автомобиль в большей или меньшей степени, которая зависит и от характера дороги, и от мастерства водителя.
Центр тяжести транспортного средства – это непостоянный фактор, зависящий от нагрузки на автомобиль и от сложности рельефа местности (угла наклона).
На безопасность движения и комфорт влияет балансировка колеса. Правильно от балансированное, оно нормально работает и не оказывает негативного влияния на работу рулевого управления, подвески и тормозов.
Не от балансированное колесо вызывает его вибрацию при вращении. По мере увеличения скорости вибрация возрастает и может превратиться в колебание колеса в вертикальной плоскости.
Силы, которые заставляют вращающееся колесо перемещаться вверх и вниз, – это силы статического дисбаланса. Силы, которые заставляют вращающееся колесо перемещаться из стороны в сторону, – это силы динамического дисбаланса.
Неприемлемо большие силы дисбаланса могут вызывать преждевременный износ покрышек, элементов рулевого управления и подвески. Балансировку колес проверяют на специальных стендах, для устранения дисбаланса на обод устанавливают балансировочные грузики.
Износ протектора зависит от целого ряда причин, однако есть два типичных фактора, связанных с системой рулевого управления. Неправильно отрегулированное схождение или расхождение приводит к быстрому и интенсивному износу протектора, одинаковому на двух передних колесах. Износ этого типа называют “пилообразным”.
Если острые края секций проектора обращены внутрь, к центру автомобиля, – это указывает на повышенное схождение колес. Если острые кромки обращены наружу, – это указывает на повышенное отрицательное схождение (расхождение).
Если неправильно отрегулирован развал, возникает угловой износ протектора. Например, при наличии повышенного отрицательного развала шины изнашиваются на внутренней стороне.
Если развал на двух сторонах автомобиля неодинаков, возникает боковой увод к той стороне, на которой положительный развал больше. В большинстве передне-приводных автомобилей развал не регулируется, и неисправные (изношенные или поврежденные) элементы следует заменять.
Выводы
Теперь Вы знаете, как устроено колесо автомобиля и из чего оно состоит, что поможет в правильном выборе и эксплуатации шин, сделает передвижение на автомобиле комфортным и продлит срок службы покрышек. Своевременное обслуживание ходовой части автомобиля и контроль минимально допустимой глубины протектора обеспечат безопасное дорожное движение.
Правильное накачивание шин автомобилей продлит срок их службы и снизит расход топлива. Колеса – это то, что соединяет нас с этим миром на дороге, и от их надежности зависит не только Ваша продолжительность жизни, но и окружающих.
Не забывайте про важность периодической проверки колес, и удачи Вам на дорогах. Подписывайтесь на рассылку и поделитесь в комментариях, какими критериями Вы руководствуетесь при выборе новых шин и как потом меняется поведение автомобиля при различных условиях движения.
