Компактный четырехканальный усилитель в авто

КОМПАКТНЫЕ 4-КАНАЛЬНЫЕ УСИЛИТЕЛИ

Мы со временем становимся добрее. Я имею в виду не всех, а нас, здесь, в редакции. Другие пусть сами за себя отвечают.

Lanzar MNX460 || Cadence CSA 1000.4 || TEAC TE-MD4 || Boss Audio IMP1000.4 || Precision Power i520.4 || Kenwood XR400-4 || JVC KS-AX3204 || Alpine MRV-F300 || Massive Audio BX4 || Eton MA 150.4 || Hertz HCP 4D || Soundstream TN4.900D

Было время, когда при сборе техники в групповой тест мы сурово сводили брови к переносице, чтобы подчеркнуть, как неимоверно важно выполнить условия участия в тесте: ценовые рамки или технические ограничения. Готовясь к этому коллективному забегу, мы были улыбчивы и либеральны. Компактные? Ну, типа, с лист бумаги единственного ходового формата. А если чуть вылезет? Ну пусть вылезет, отпиливать лишнее не станем. Гнать из теста — тем более. Цена? А какие у вас есть? Ну вот и давайте. Единственное, чему по-прежнему противодействовали, как панфиловцы — попыткам подсунуть в тест четырёхканальных усилителей двухканальный (а равно — корпусной сабвуфер или зарядник для айфона). Доброта наша велика, но небезгранична…

Окупается ли доброта? Ещё как. Усилителей в тест собралось много, большинство вписывалось в рамки компактности (поставленные, вообще говоря, довольно условно, без научного обоснования), даже ценовой диапазон, про который мы вовсе не говорили, оказался много уже нашей доброты, чуть более двукратного.

Всё, что за этим последовало, стало крайне познавательным. Прежде всего, появились новейшие данные о победном марше техники импульсного усиления (для своих — класс D). Простое пожелание выбрать усилитель не самых больших размеров породило пропорцию 7/5 в пользу класса D. Психологически важный рубеж 50/50 оказался преодолён незаметным для нас образом. Реагируя на новые реалии, мы теперь в таблице с основными характеристиками усилителей первым пунктом пишем, в каком классе он работает, потому что (ещё один знак победного шествия) многие производители перестали включать указание на импульсную природу аппарата в его обозначение, раньше буковка «D» где-нибудь, да показывалась.

Другая, более серьёзная корректива понадобилась в технологии измерений. У импульсных усилителей, которые раньше любили называть цифровыми, для солидности, хотя ничего особенно цифрового в них как не было, так и нет, непросто складываются отношения с измерительной техникой. Причём только тогда, когда эта техника — цифровая (уже на самом деле). При очень малом, на уровне единиц милливатт, выходном сигнале импульсного усилителя измерительная станция Clio начинала путаться в показаниях, отсюда — неоднократно появлявшиеся на графиках артефакты, которые мы образно назвали «цифровые хвосты» — якобы резкое возрастание нелинейных искажений на микросигнале. Включаешь осциллограф (в составе той же Clio) — нет там ничего особенного, а измеритель показывает КНИ из категории «кровавый кошмар». Чтобы каждый раз не объяснять, что «хвосты» к реальности отношения не имеют, мы с этого номера изменили пределы шкалы выходной мощности и отбросили всё, что меньше 0,1 Вт, оставив, таким образом, в поле графика только действительно информативные показания прибора.

Прогресс импульсных усилителей сказался не только на их относительной численности, когда вы закончите знакомиться с результатами теста, увидите, что они больше не тянутся за обычными, класса АВ, собратьями по линейности, а уже сегодня многих превосходят. О мощности мы тут даже не говорим. В этом они при прочих равных превосходили всегда, затем и были придуманы.

Второй важнейший компонент четырёхканального усилителя — фильтры, они определяют и границы применимости аппарата (фронт — сабвуфер или поканальный фронт), и качество работы в системе. Сильно плохих фильтров было немного (хотя были), сильно хороших, надо заметить — тоже не через край. Сабвуфер с фронтом поделит, с той или иной степенью успеха, любой из участников. Полностью самостоятельно с поканальным фронтом может работать 1 (один) из 12. Ещё пара (именно пара, то есть — два) справятся с этой задачей при условии помощи со стороны головного устройства. Пропорция, скажем так, не идеальная. Зато срез нынешнего состояния рынка получился вполне репрезентативным.

МЁД & ДЁГОТЬ

Вы вступление к тестам читали? Вот продолжение затронутых там тем. Лучшими по комплексу показателей в этом тесте оказались два аппарата, оба — представители нового поколения импульсных усилителей. Это — Soundstream, сочетающий самую большую мощность среди всех участников с исключительной линейностью и единственный, при необходимости способный без посторонней помощи, своими фильтрами управиться с поканальным фронтом. Рядом с ним на верхней ступени оказался (не будем притворяться, что не удивлены, и вам не советуем) Kenwood. Завидная компактность, очень удобная конструкция, мощность, лишь немного уступающая абсолютному рекордсмену теста, и фильтры. Хоть и нуждающиеся в подмоге для некоторых применений, в остальном — намного более гибкие, чем у подавляющего большинства «одноклассников». Два «Фаворита» теста, в отличие от двух «Лидеров», очень непохожи. Eton — талантливая реализация традиционных схемотехнических приёмов, однако мощность, по которой усилители класса АВ как-то даже привыкли уступать классу D, здесь очень солидная, линейность (как раз ожидаемым образом) высокая, фильтры хоть и не всемогущи, но реализованы грамотно и точно. Второй «Фаворит» — Hertz, очень компактный аппарат, не поражающий мощностью, хотя она, надо заметить, превышает предложенную нами в своё время условную границу достаточности (60 на 4 Ом, 90 на 2 Ом). Однако линейность — просто фантастическая, совсем недавно считалось, что в классе D такой добиться нельзя, а фильтры по качеству и универсальности — одни из лучших в тесте.

Отдельного упоминания и отдельного поощрения заслуживает ещё один участник. По виду усилителя TEAC (размерами с почтовую открытку) никак невозможно было заключить, что это — нормальный четырёхканальный (!) усилитель, по мощности превосходящий, по меньшей мере, двоих других участников теста (с нормальными габаритами), с низкими искажениями и неплохими фильтрами. При подведении итогов за компактность TEAC получил оценку 10, хотели дать 11, но не стали, чтобы не создавать прецедент, мало ли, что придёт в следующий тест…

Источник

Бодрый кирпичик. Тест компактного 4-канального усилителя Magnum MAM 4.100 MINI

Компактные усилители в последнее время вызывают большой интерес, и это вполне объяснимо – ставить их намного удобнее, и, следовательно, можно неплохо сэкономить при инсталляции. А если ещё и сам усилитель стоит разумных денег, да ещё и выходная мощность заявлена приличная (4 х 100 Вт RMS), такая модель имеет все шансы стать популярной. Главное, чтобы всё работало так, как это заявлено. Что, собственно, и предстояло выяснить.

На момент теста на официальном сайте для Magnum MAM 4.100 MINI указана цена 8000 рублей. Для усилителя D-класса с такой заявленной выходной мощностью это более чем вменяемо. Оценивая конструкцию, впрочем, можно предположить, что стоит он дороже – массивный такой «кирпичик», выполненный хоть и без особых изысков, но весьма качественно.

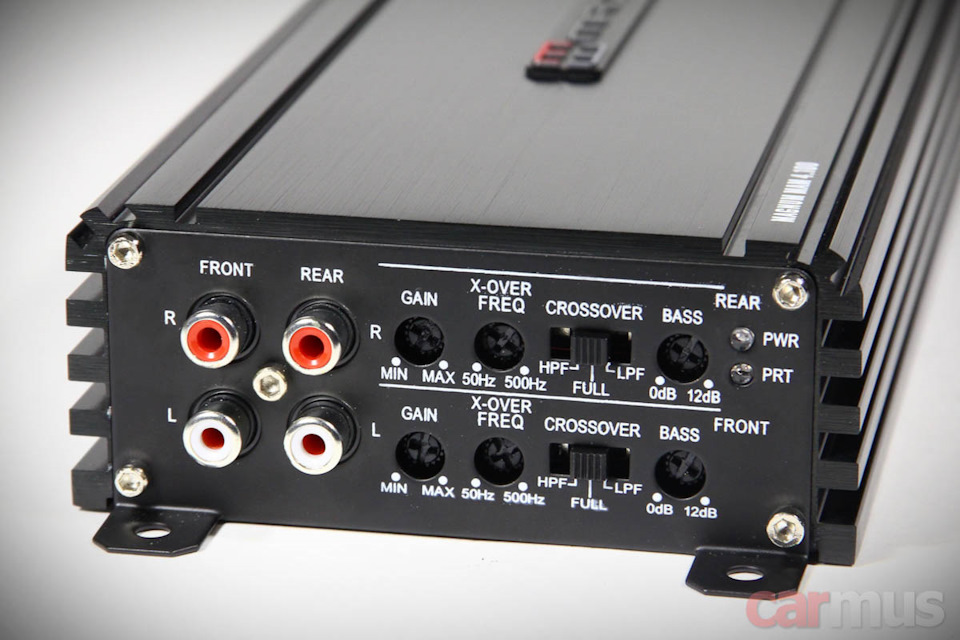

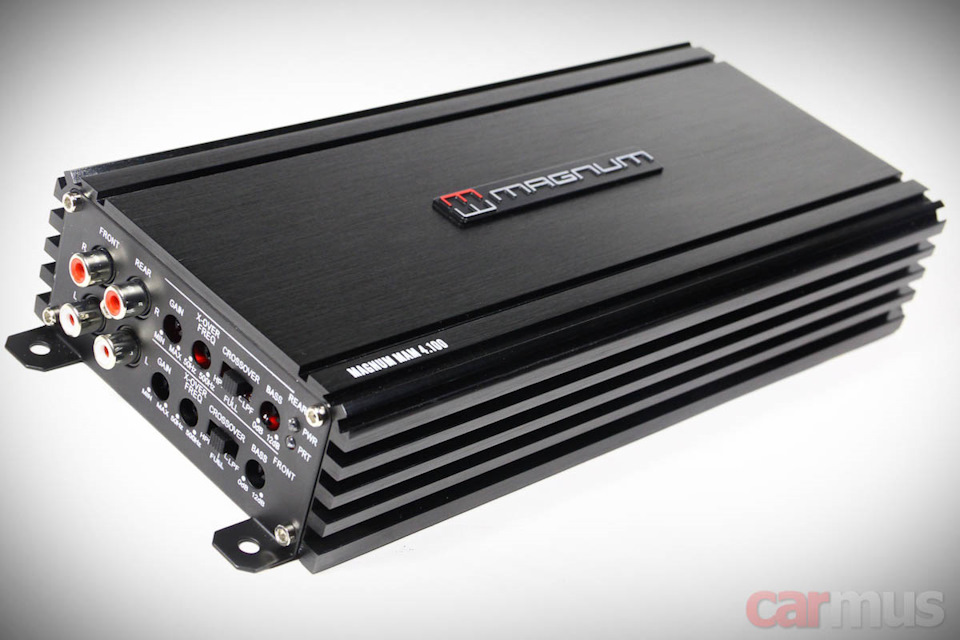

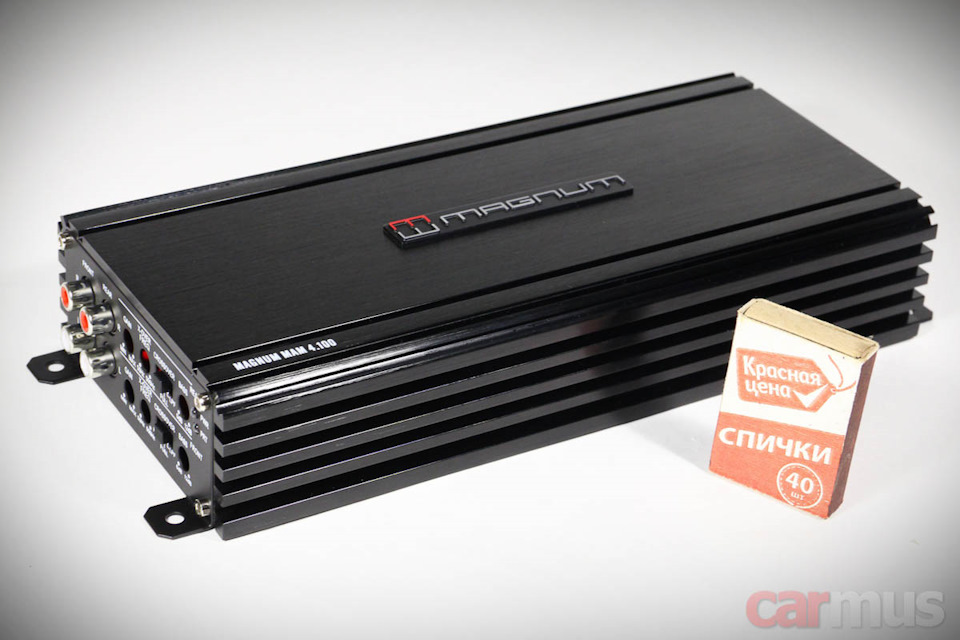

Размеры корпуса составляют всего около 24 см в длину, не считая разъёмов и крепёжных ушек, 11 см в ширину и 4,5 см в высоту.

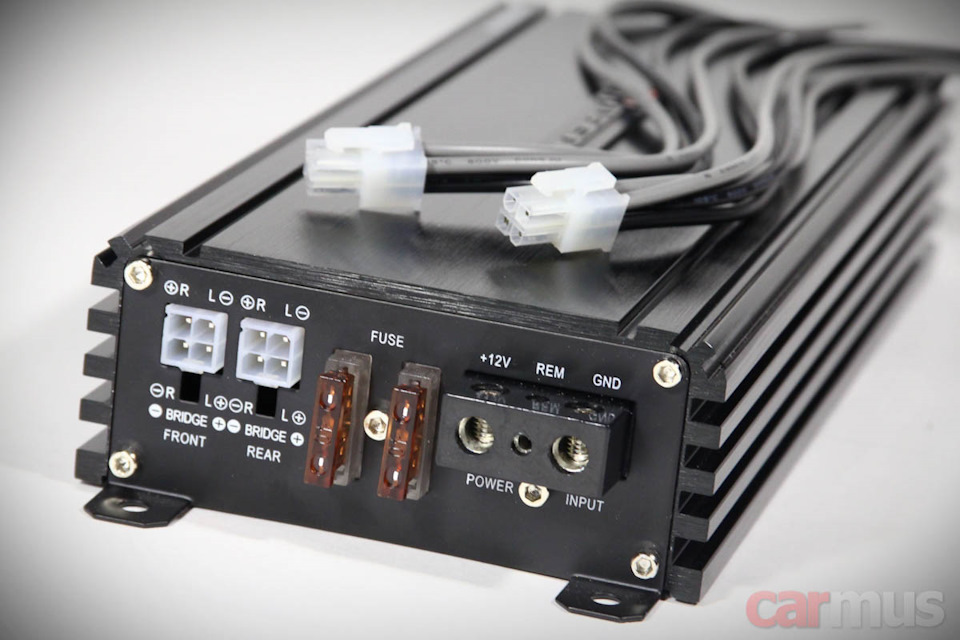

Силовые терминалы рассчитаны под кабель 8 Ga – для подобных усилителей этого обычно достаточно, хотя предохранители стоят серьёзные – общим номиналом 80 Ампер. Что-то мне подсказывает (наверное, это закон Ома), что можно было бы обойтись и меньшим номиналом.

Выходы на акустику выполнены в разъёмах Molex по вполне очевидным причинам – с такой компактностью места для традиционных терминалов просто нет физически. На деле, кстати, так даже удобнее.

В части фильтров всё более-менее стандартно – можно включить ФВЧ или ФНЧ и выставить срез в пределах от 50 до 500 Гц. Плюс регулировка бас-буста – для тех, кто любит «погорячее».

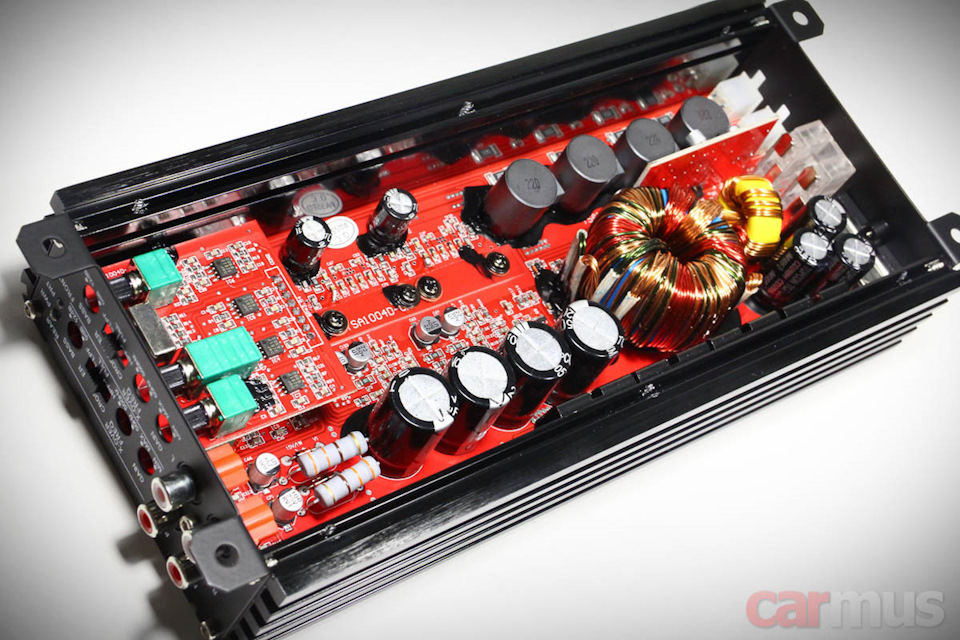

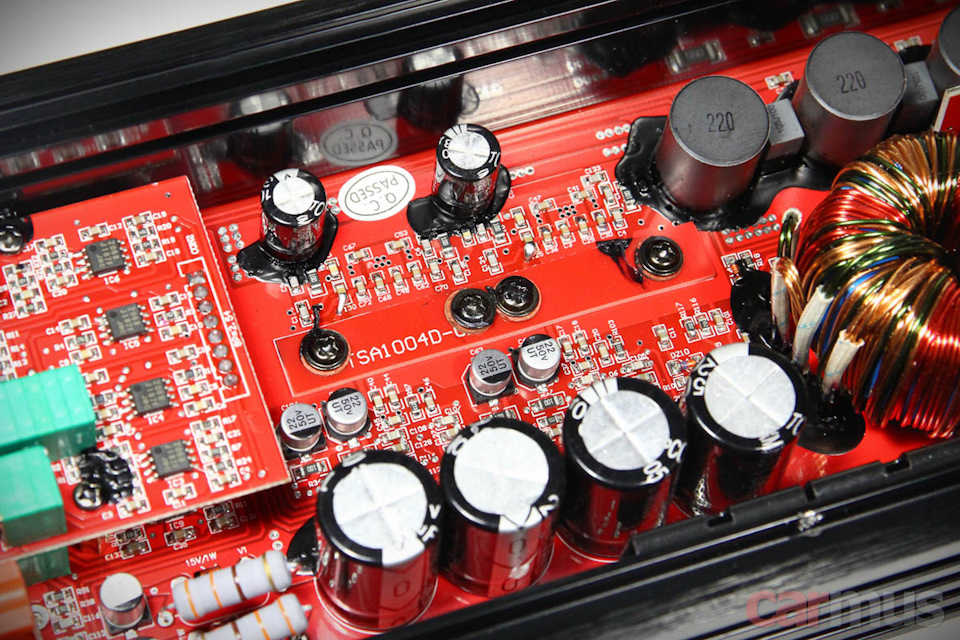

Внутренняя компоновка удачная – силовая и малосигнальная части разнесены максимально далеко друг от друга, насколько позволяет корпус. Качество монтажа достойное.

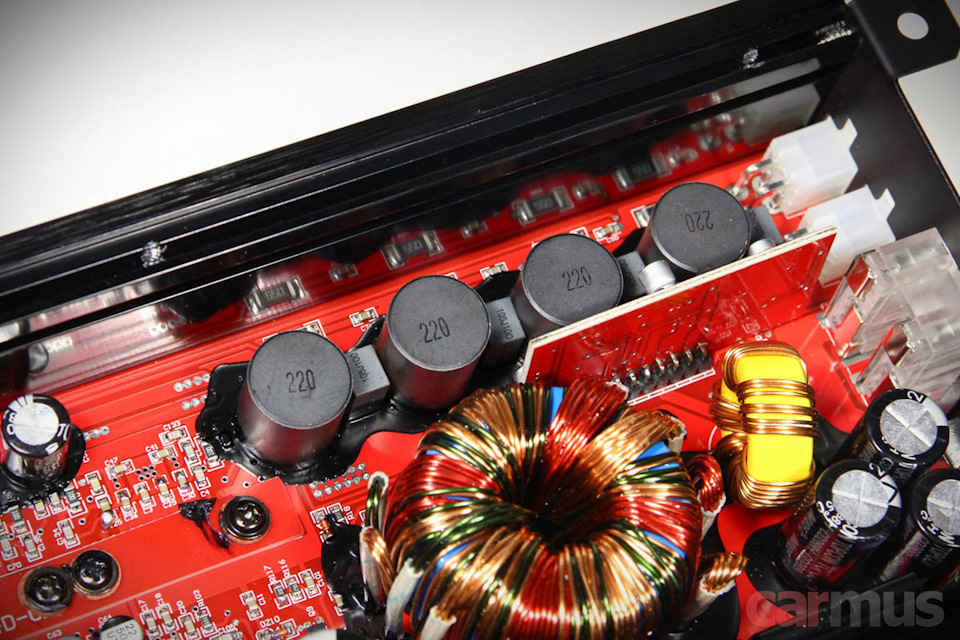

Внимание привлекли дроссели выходных фильтров. Это чуть ли не одни из решающих элементов, от которых зависит звучание широкополосного D-класса. Здесь они имеют закрытую цилиндрическую форму, такие встречаются в усилителях не так уж и часто.

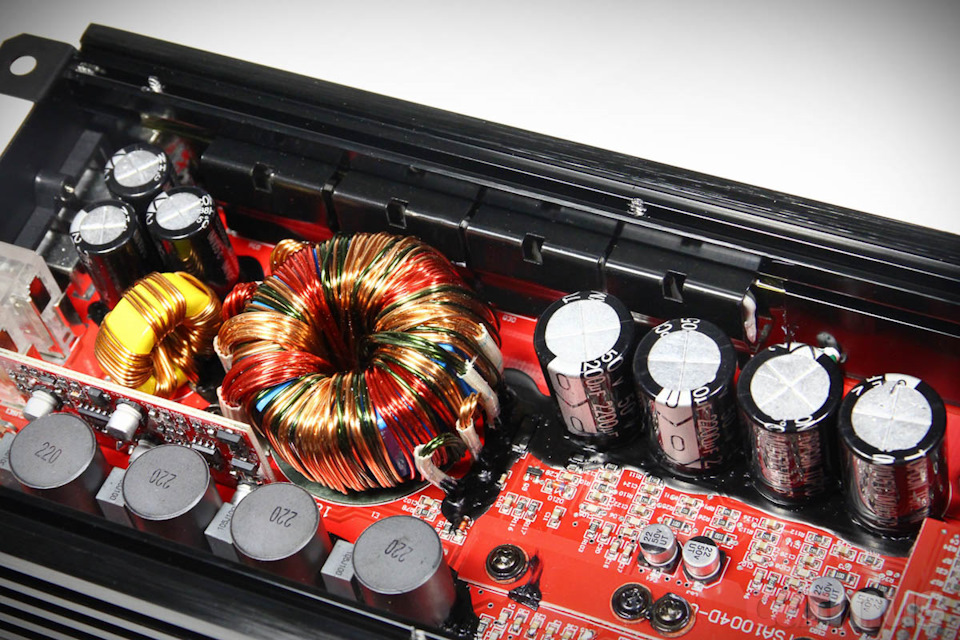

Блок питания скомпонован плотно. Трансформатор не выглядит хлюпиком, но о мощности можно будет судить только после измерений. Силовые ключи выстроились вдоль одной из сторон корпуса.

А вот силовых ключей самой звуковой части, как и самих драйверных чипов D-класса, я не увидел. Они смонтированы с обратной стороны платы и прижаты непосредственно к верхней крышке корпуса близко к центру. Это хорошо для охлаждения, хотя холодным усилитель я бы точно не назвал. Так что, несмотря на компактность, совсем уж наглухо куда-нибудь под обивку его лучше не прятать.

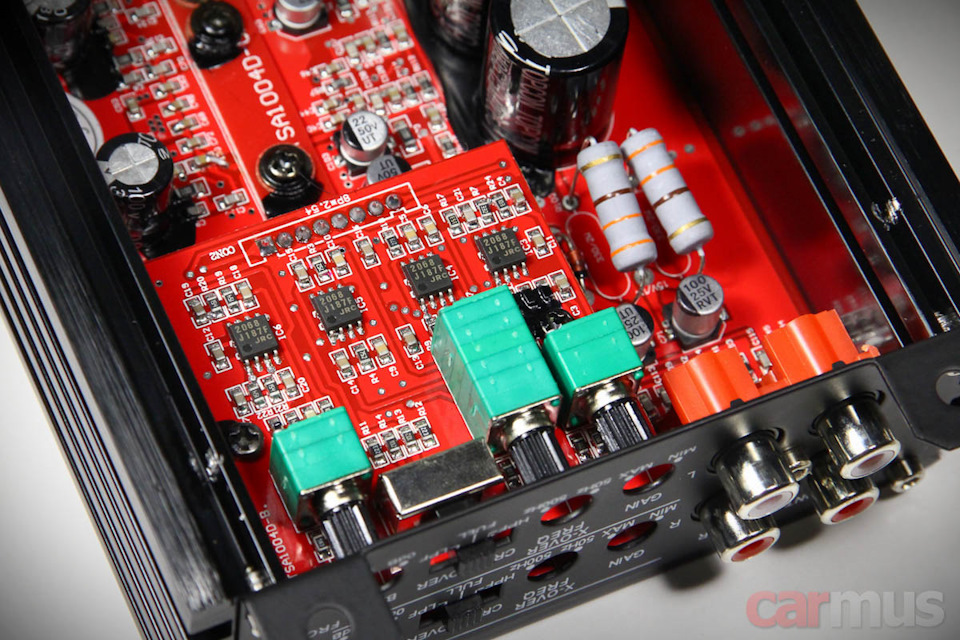

Со входной частью всё просто – фильтры для каждой из пар каналов разнесены на два «этажа». Получилось компактно.

Собираю, включаю. Включается усилитель не сразу – в блоке питания предусмотрена задержка в пару секунд. Может оказаться полезным, чтобы избежать всякого рода щелчков и хлопков в акустике.

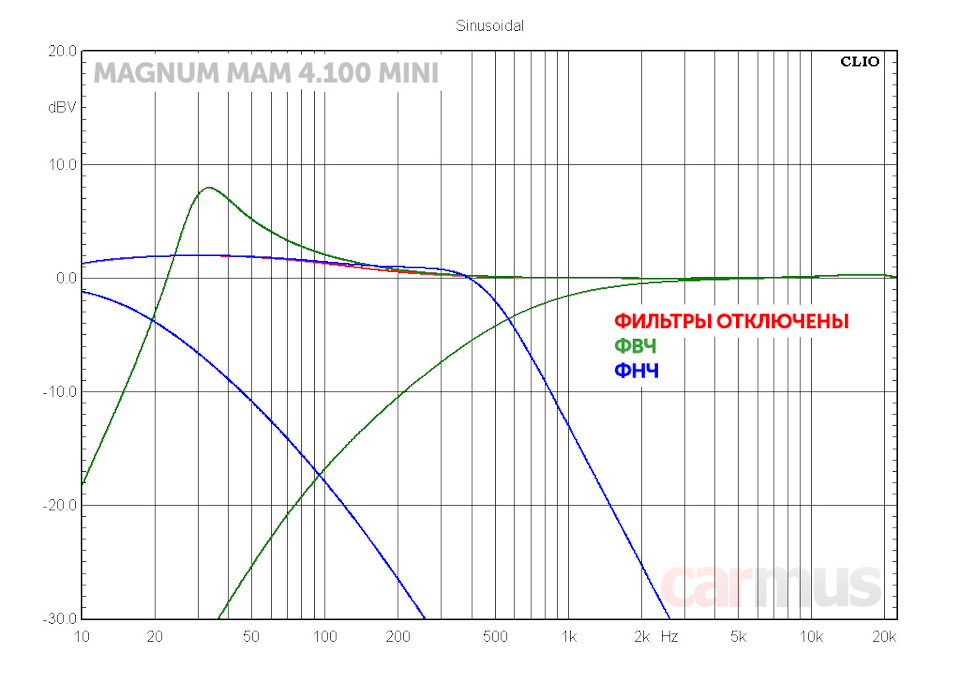

Начну с простого – фильтры. Поначалу графики как-то не вдохновили – крутизна и добротность заметно плавают в зависимости от выбранной частоты. Но довольно быстро пришёл к выводу, что на деле так получается даже интереснее.

К примеру, обратите внимание на ФВЧ – при невысокой частоте настройки получается непривычно высокая добротность и, как следствие, появляется подъём АЧХ перед самым спадом. Фактически, включение такого фильтра избавит акустику от глубокого «сабвуферного» баса, но при этом субъективно звучание нисколько не потеряет в басовитости. Как говорится, и рыбку съесть, и на ёлку залезть.

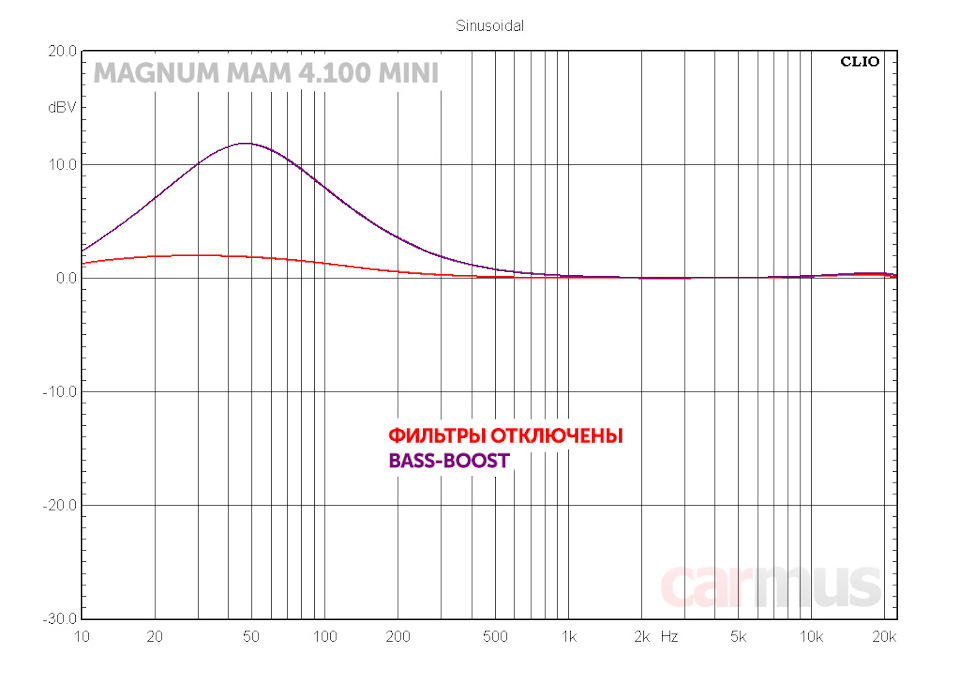

С бас-бустом всё предсказуемо: заявлено 12 дБ и 45 Гц – получите ровно 12 дБ на частоте ровно 45 Гц. Даже как-то скучно.

Интермодуляционные искажения особых поводов к беспокойству не дают: на нижних частотах – исчезающе малы, на средних и верхних – уровень быстро спадает с повышением порядка гармоник.

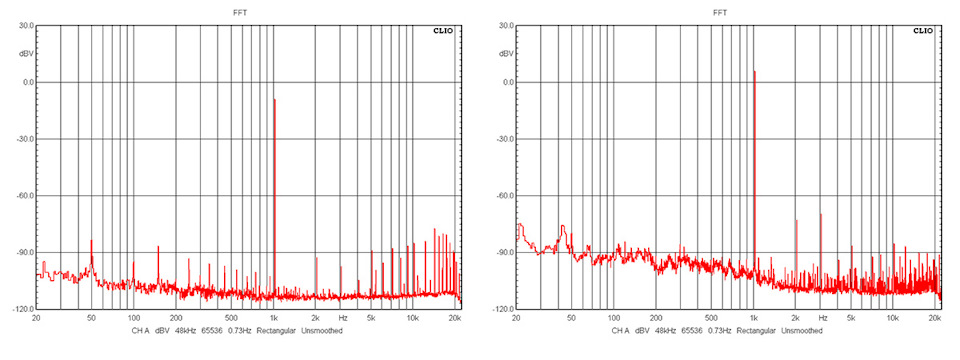

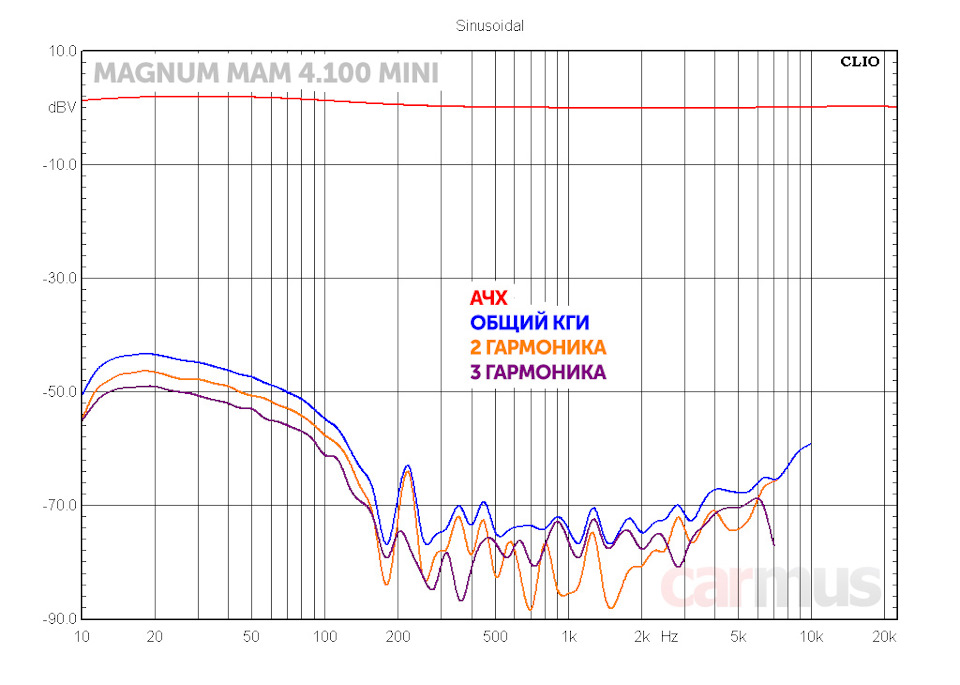

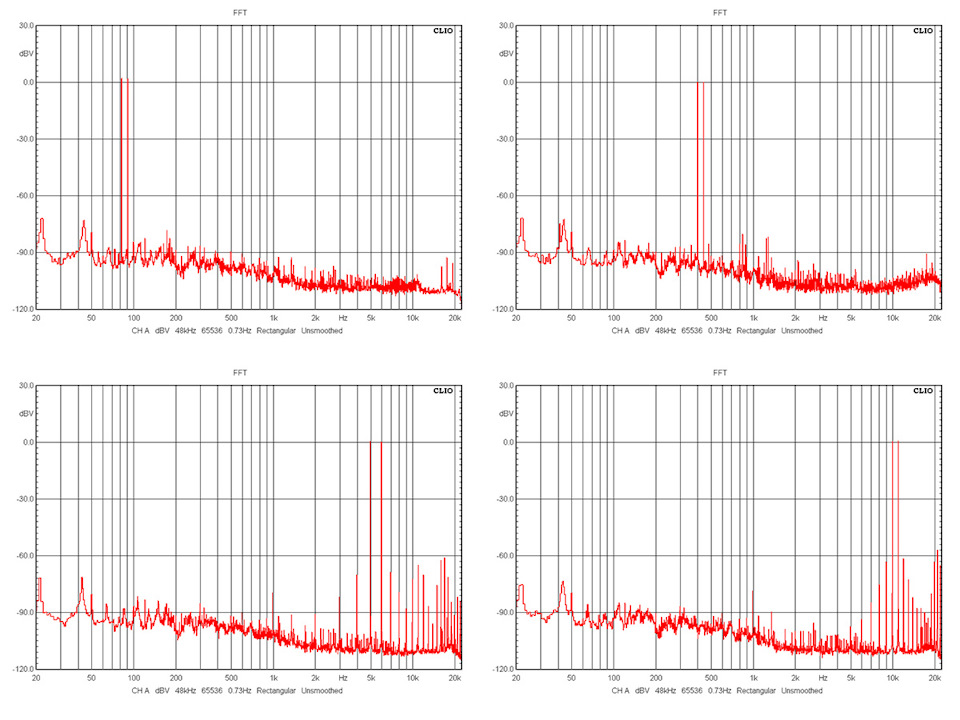

А это измерение я начал делать относительно недавно. На мой взгляд, получается информативно – характер гармонических искажений по всему частотному диапазону. Снимаю при мощности выходного сигнала в несколько Ватт, и потом для удобства привожу график к уровню 0 дБВ:

Как видите, практически во всём частотном диапазоне уровень 2 и 3 гармоник примерно одного порядка. Можно сделать предположение, что звук окажется нейтральным – не будет ни откровенно колюче-холодным, ни лампово-тёплым. В принципе, так оно на деле и оказалось.

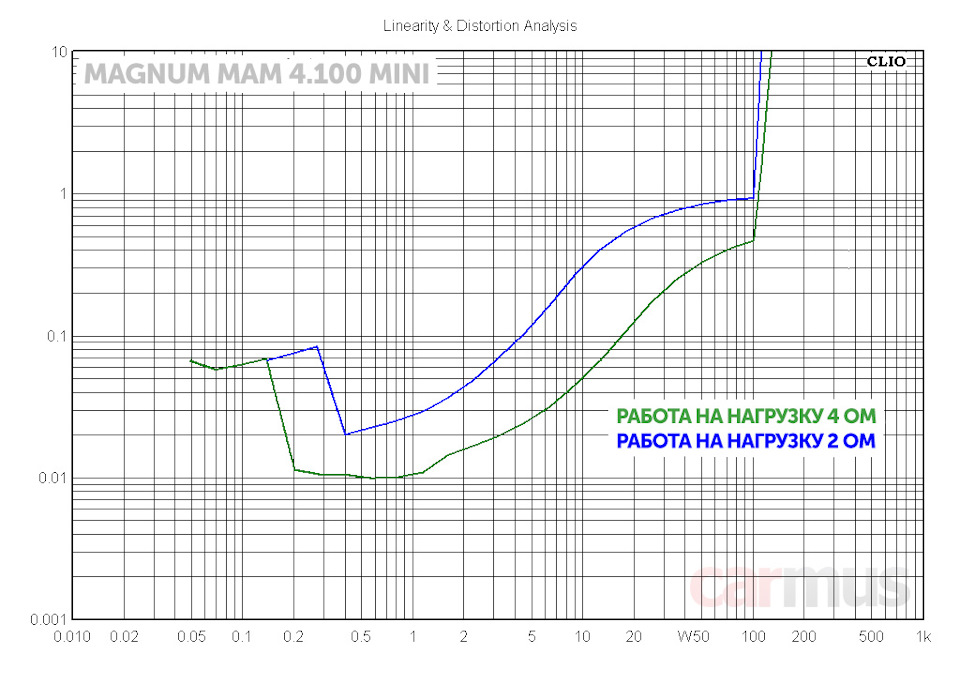

А вот измерение искажений в зависимости от мощности выходного сигнала преподнесло сюрприз. Усилитель уверенно работает на 4-омную нагрузку и начинает ограничивать сигнал действительно далеко за сотню Ватт (при измерениях нагружались все четыре канала). А вот на 2-омную нагрузку привычного прироста мощности не получается.

Иными словами, усилитель оптимизирован для работы на 4-омную нагрузку и выкладывается на неё весело, легко и бодро. На 2 Ом (или на 4 Ом мостом) усилитель работать может, но без привычного роста силовых способностей.

Коэффициент гармонических искажений (4 Ом, P=0,1Pmax) 28 марта 2019 в 19:07

Источник

6 бюджетных 4-канальных усилителей для автозвука

Если вы только начинаете свой путь в автозвуке, то скорее всего денег на покупку оборудования у вас немного. Сегодня мы продолжим серию статей про бюджетные усилители и после обзора 2-канальных рассмотрим бюджетные 4-канальные усилители.

Для удобства всех читателей мы будем смотреть только на усилители из магазинов электроники, ведь не во всех городах есть специализированные магазины автозвука.

Содержание:

Краткий топ

6. ACV LX-4.60 – от 3 600 руб.

Неплохой вариант для самого начала. Усь при 4 Ом сопротивления выдает 60 Вт на один канал. При мостовом подключении выйдет 160 Вт, чего хватит для простенького сабвуфера. Есть любимый новичками Bass Boost, а от сильного напряжение спасет два 20-амперных предохранителя. Порадует вас также диапазон настроек.

В реальности «усь» выдает свои характеристики, но на максимальных 60 Вт начинает немного греться. Много ему мощности давать не нужно, но, если сгорит, всегда найдутся запчасти.

5. SWAT M-4.65 – от 4 270 руб.

SWAT делает довольно хорошую продукцию. Как вы поняли из названия, здесь на один канал выдается 65 Вт. При подключении мостом сабвуферу отдастся 200 Вт. Здесь также 2 20-амперных предохранителя, но свои характеристики он держать будет.

Присутствуют все регулировки, есть настройка Bass Boost от 0 до 12 Дб и переключатели LPF, HPF. Особых проблем с ним не замечено, может как и все уйти в защиту при большой мощности. Из минусов можно отметить маленькие клеммы, куда не подключишь провод нормального сечения, с другой стороны это устройство не для серьезных аудиосистем.

4. Урал BV 4.70 – от 4 700 руб.

Это российский довольно известный производитель. Усилитель отдает одному каналу уже 70 Вт – можно подключать хорошие колонки. При подключении мостом «усь» отдает как и предыдущий 200 Вт. Производитель добавил все необходимые регулировки в довольно широких диапазонах с полосовым фильтром.

Само устройство небольшое, что является плюсом, ведь при желании поместиться второе. Тут есть два управляющих выхода, как раз для подсоединения второго усилителя.

В реальности устройство довольно сильно греется и у некоторых выключается. Ему нельзя на постоянке отдавать большую мощность. Его прямое предназначение – делать качественную музыку, а не максимальный бас.

3. Kicx SP 4.80AB – от 4 500 руб.

Прекрасное устройство для хорошего баса начального уровня или качественной аудиосистемы. 4-канальный усилитель выдает 80 Вт с канала, а при подключении мостом отдает внушительные 240 Вт. Этого хватит чтобы раскачать бюджетные сабвуферы.

Регулировки как у всех с максимальным диапазоном от 50 герц до 5 килогерц, хотя предыдущий усь регулировался до 8 килогерц.

Неплохую начальную аудиосистему с четырьмя колонками и одним 12-дюймовым сабвуфером он держит без проблем. Если будете его сильно напрягать, то конечно уйдет в защиту, но даже максимальную мощность он способен держать некоторое время.

2. SWAT M-4.100 – от 5 500 руб.

Еще один представитель компании SWAT в нашем топе. Найти его по такой цене можно, но в основном его продают дороже 6 тысяч рублей. С таким устройством можно подключать «злые» аудиосистемы, ведь в один канал отдаются внушительные 100 Вт.

Для подключения сабвуфера используется мостовое подключение, выдающее 260 Вт. Дешевые сабы от него сгорят, поэтому не выкручивайте Gain на максимум. Вам также доступно масса способов резать частоты и настраивать свою аудиосистему.

Вывод: SWAT M-4.100 – прекрасный вариант на вырост. Поставьте его на простенькую аудиосистему, а когда захочется купить динамики и сабы помощней, необязательно будет покупать новый усилитель, ведь этого вполне хватит.

1. ACV LX-4.100 – от 5 800 руб.

Лидер нашего топа способен выдержать 60 А тока, что прекрасно. В мостовом подключении устройство отдает больше предыдущего – 300 Вт, а на один канал уходят те же самые 100 Вт. Настройки идентичны.

Кидать ему максимальную мощность не стоит, по опыту использования он не сможет ее держать долго. Собственно как на всех усилителях лучше использовать 70% его потенциала, тогда он прослужит вам долго.

Этот усь прекрасно подойдет для подключения пары динамиков и одного сабвуфера приемлемой мощности. Если вам нужно запитать 4 качественных динамика, то он даст вам качество и прослужит довольно долго.

Вывод

Если вы только начинаете свой путь в автозвуке, я бы рекомендовал остановиться на Kicx SP 4.80AB, либо за немного большие деньги купить SWAT на вырост. Этого вам вполне хватит и поверьте бас и громкость получаться хорошими.

Что вам еще понадобиться

Вместе с усилителем вам придется купить комплект проводов – примерно 2 тысячи рублей. Потому что усь нужно подключить к магнитоле, динамика и сабу. Если ваша магнитола изначально 2-канальная, то потребуются разветвители или так называемые игрики.

От качества магнитолы то же зависит уровень звучания вашей аудиосистемы, но мы по своему опыту знаем, как не тратить деньги на нее и не портить звук дешевым головным устройством. Читайте: как использовать усилитель без магнитолы.

Источник

Обзор комплектации мини усилителя Pioneer GM-D1004

Этот черный брусочек в действительности четырех канальный мини усилитель класса D. Он реально в три раза мощнее любой автомагнитолы. Уж по полтиннику на канал при четырех омах он точно отдаст. А при двух и того больше. Сразу всех ожидающих его полного обзора расстрою. Установку решил отложить до весны. Главная причина это моя не внимательность, ну и холода отбивают желание. Все дело в том, что я настраивался на легкость монтажа, так как стандартная установка подразумевает установку усилителя между магнитолой и проводкой автомобиля разъем в разъем. А то что в нем разъемы стандарта изо, а в нашей проводке свой собственный я как то упустил. Придется ставить по стандартной для усилителя схеме.

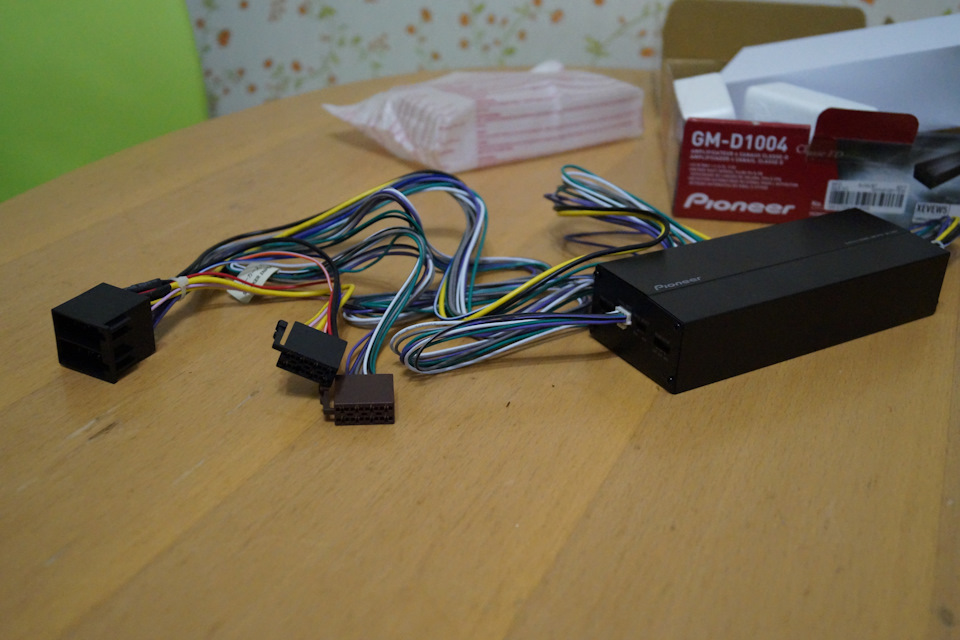

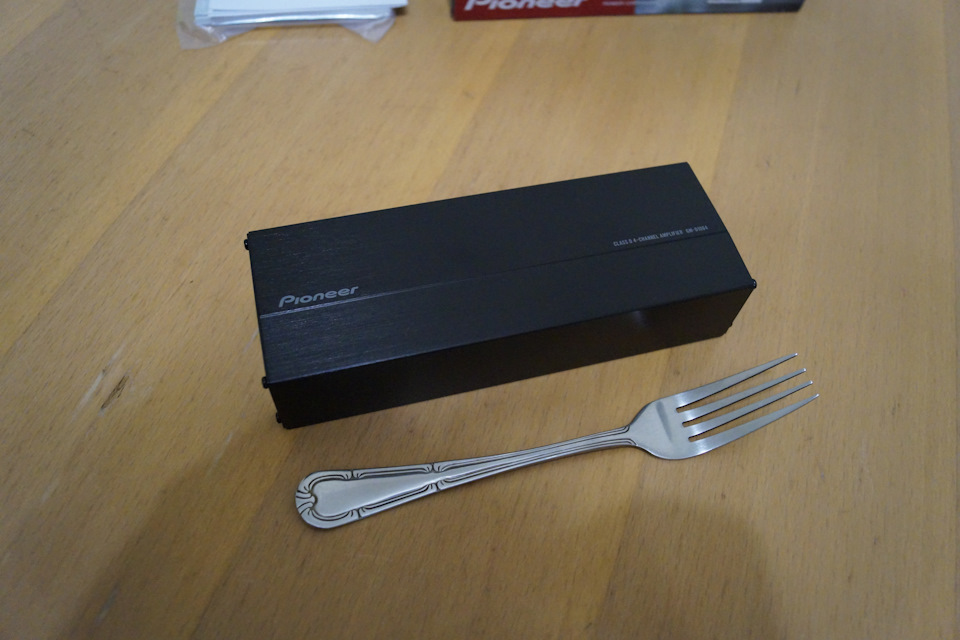

Итак размеры усилителя реально не большие, можно спрятать под торпедо. Именно не большие размеры и простота подключения были главными критериями при выборе. Вообще наигрался я в свое время с усилителями и сабвуферами. Сейчас хочется систему по компактнее и незаметнее. В предыдущей церате под жопой лежал мини сабвуфер Pioneer и мне его хватало. Диско не устроить но массаж пятой точки он обеспечивал не плохо дополняя штатные динамики. В этой церате даже мини сабвуфер разместить негде. Под сиденьем уже полно электроники. Пэтому я и подумал так. Поставлю мини усь, прошумлю двери, заменю динамики. Сначала назад мид басы, а после того как ушатаю штатные передние и их тоже.

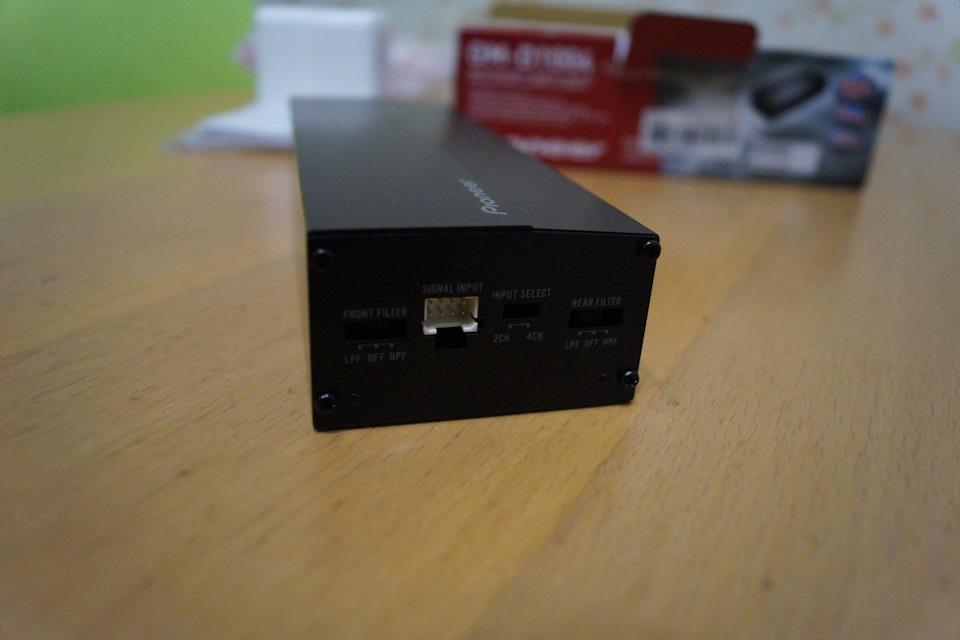

Здесь возле входа переключатели фильтров и режима работы, можно реализовать 2, 3, 4 канала. Усилитель способен работать не только с фронтом и тылом но и с сабом.

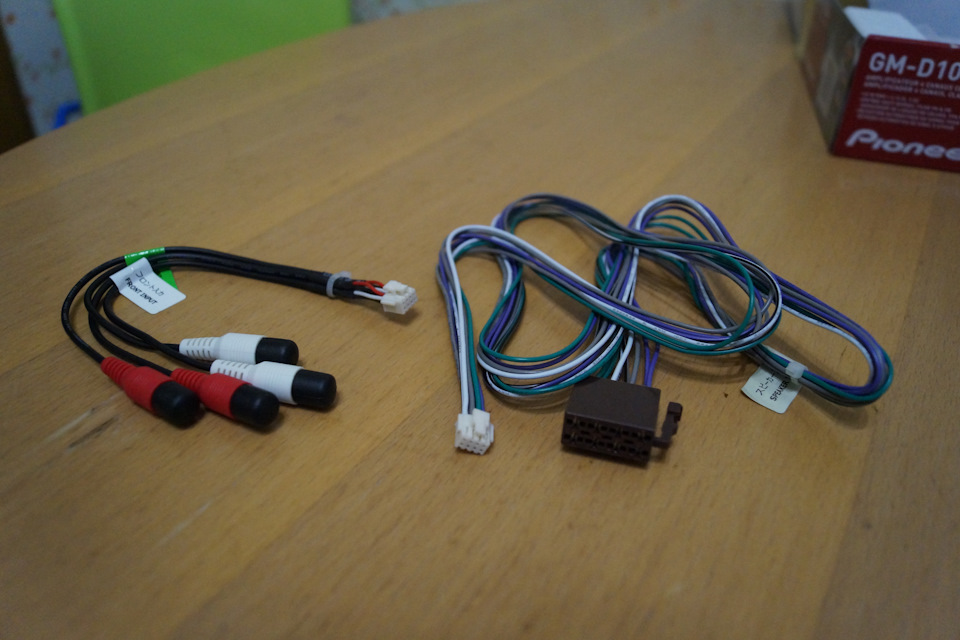

Все провода длиною в метр.

Прилагаю детальный видео обзор сравнение.
