Компас на панель авто
Установка штатного компаса
Я уже давно задумывался установить этот маленький доп, но все как-то не складывалось. В один прекрасный день увидел на барахолке комплект компаса с проводкой и забрал его.
Компас устанавливается на автомобили без навигационной мультимедии (rns510, discovery media) и служит для определения сторон света. Показания выводятся на экран приборной панели в верхний левый угол на уровне с часами.
Так как пока в ближайших планах нет магнитолы с навигацией решил поставить компас.
Все делалось по этому прекрасному ОТЧЕТУ
Для установки на седан понадобится:

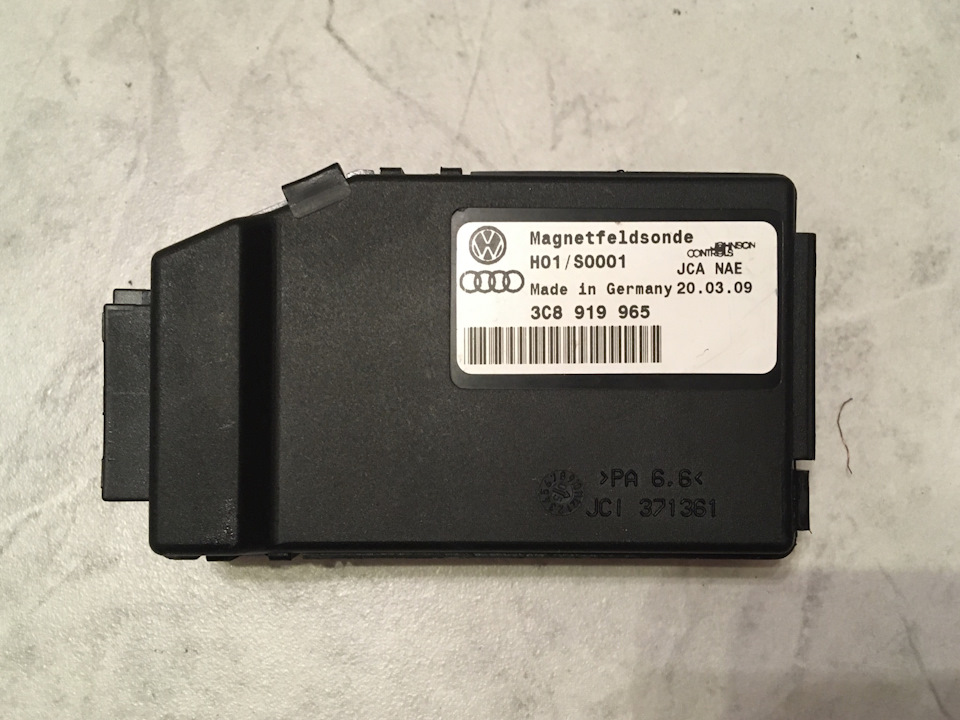

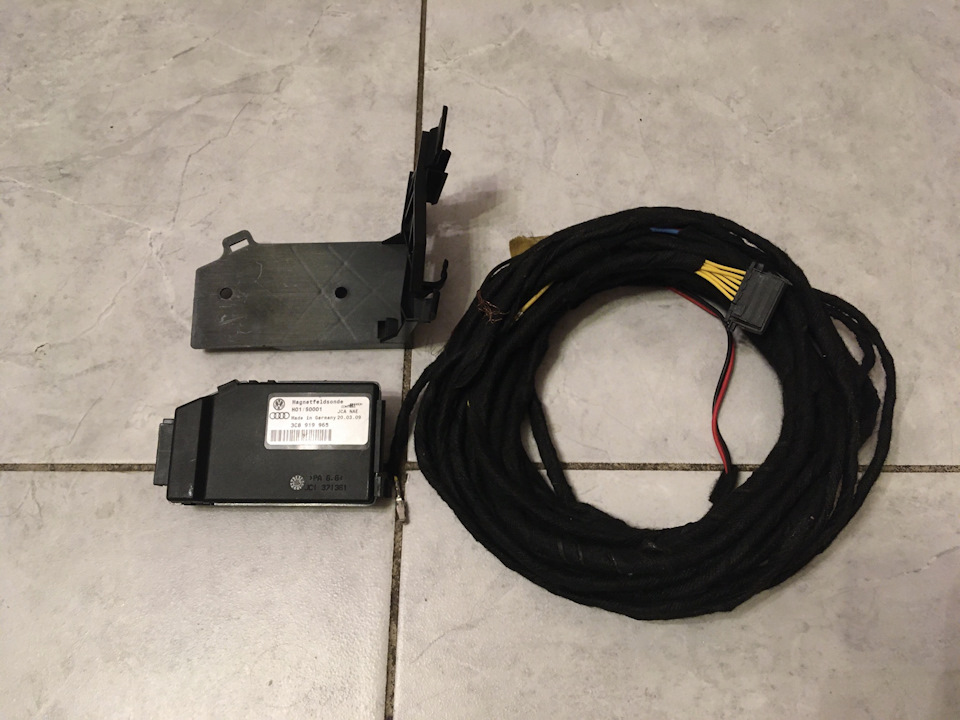

1. Блок компаса:
Для красной приборки: 3C0 919 965
Для ч/б приборок 3С0, 3С8, цветной 3С8 и 3АА: 3C8 919 965
Для 3D приборок: 7N0 919 965
3. Проводка

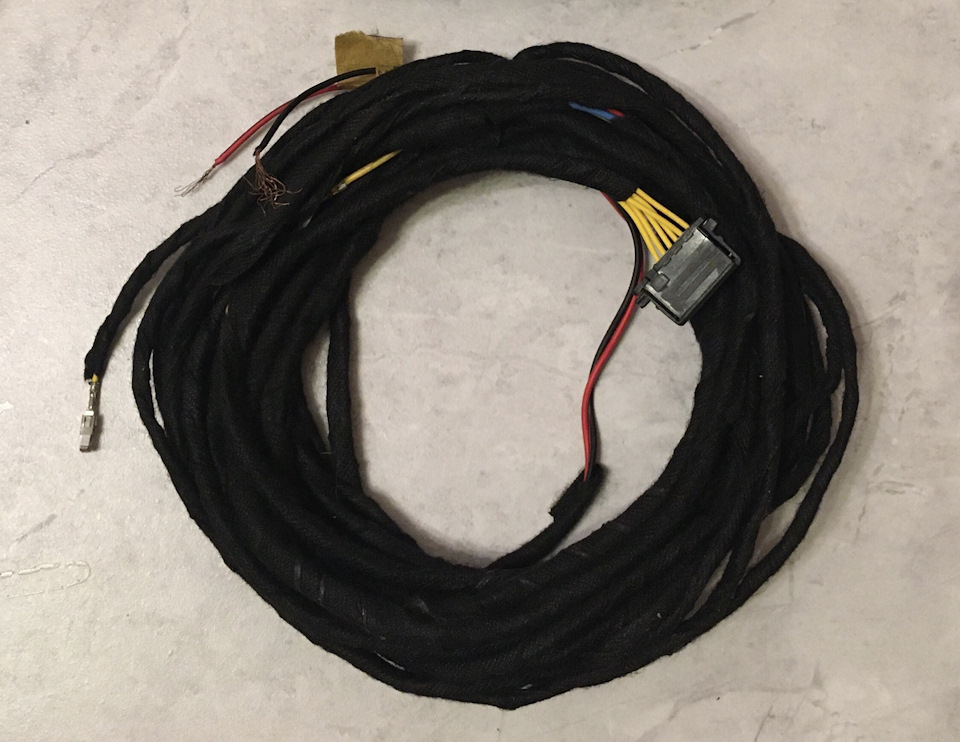

У меня она уже была готова. Для изготовления с нуля все номера есть в отчете выше.

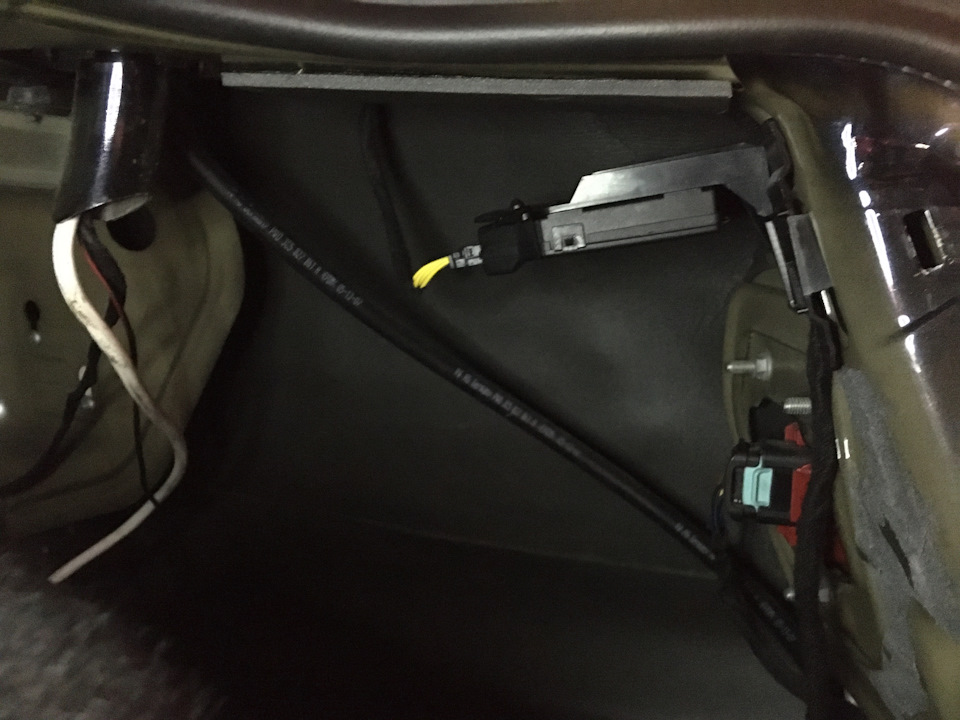

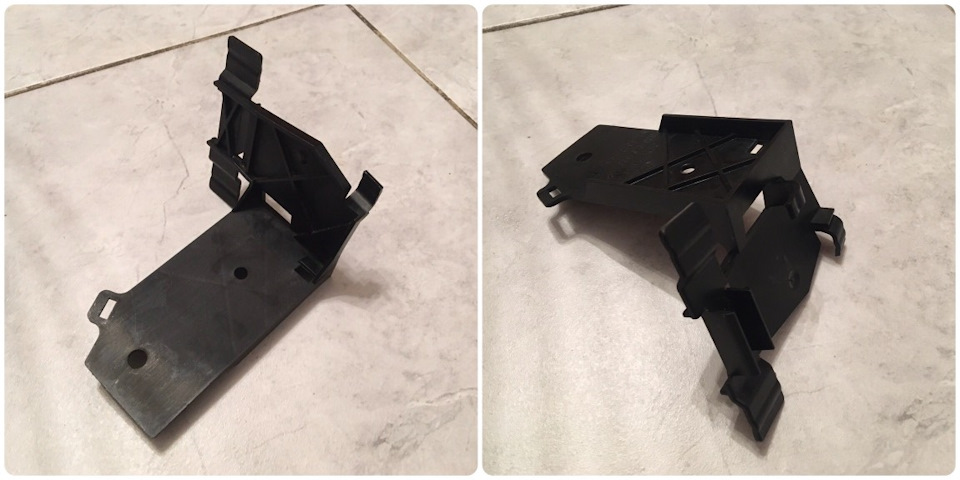

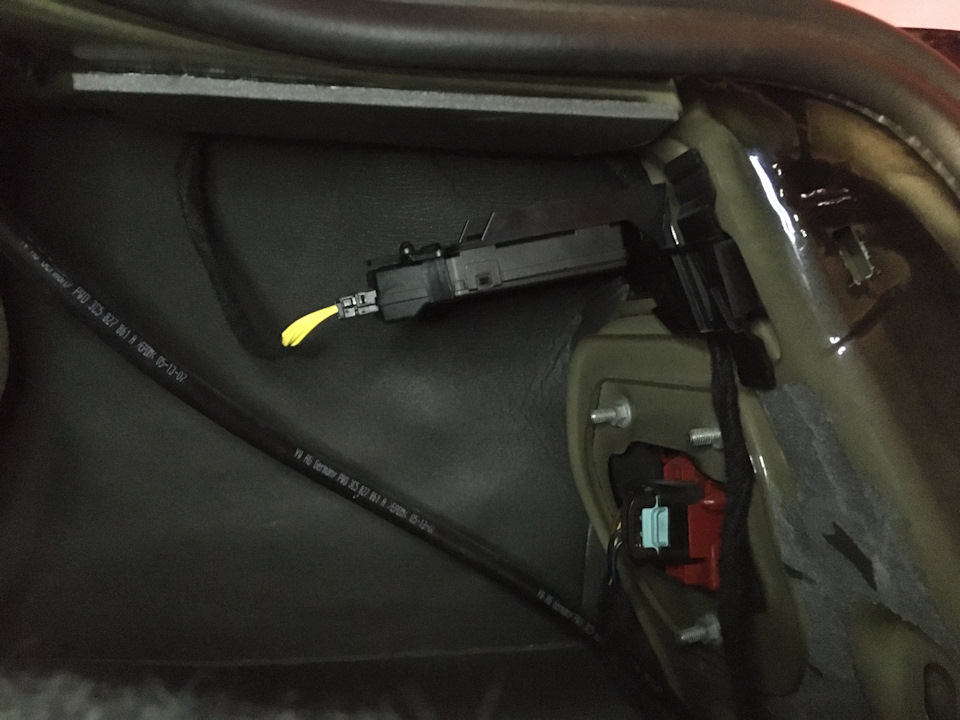

По установке ничего сложного нет, нужно снять правую ошивку багажника, задний диван, правый «банан», правый порог, правую накладку в ногах пассажира, бардачок и магнитолу. Потом протянуть проводку от места установки компаса над задним правым фонарем до бардачка и развести провода: питание к блоку предохранителей, кан шину к разъему магнитолы.
Распиновка разъема блока компаса:
Pin 1 – Питание
Pin 2 – Масса
Pin 3 – Can-Low
Pin 4 – Масса
Pin 5 — Can-High
Pin 6 – Масса
Pin 7 – Пустой
Pib 8 – Пустой
Данная распиновка актуальна для всех компасов!
Подключение к автомобилю:
Масса подключается в багажнике на ромашку.
Питание на 1 предохранитель правого блока.

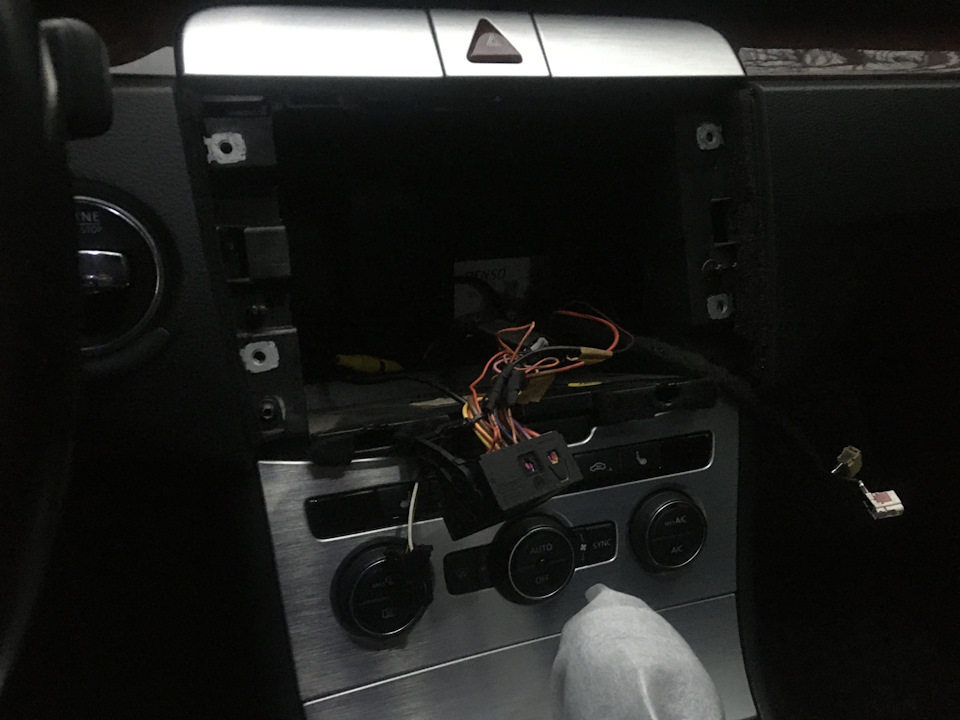

Кан шина у разъема магнитолы в пины 9 и 10:
оранжево-фиолетовый Can-h, оранжево-коричневый Can-l.
Берем VCDS или Васю, заходим в 19 блок Диагностический интерфейс шин данных, в списке оборудования отмечаем блок 1C: система определения положения автомобиля/

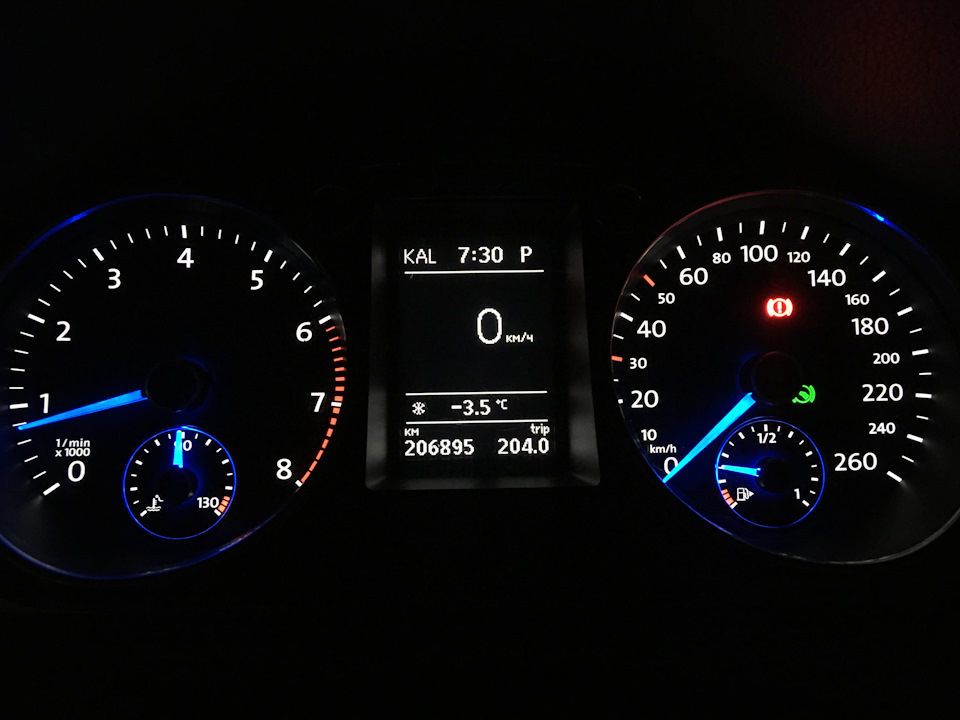

Если все правильно подключено на приборке в верхнем левом углу отобразится надпись KAL, это значит, что надо откалибровать блок.

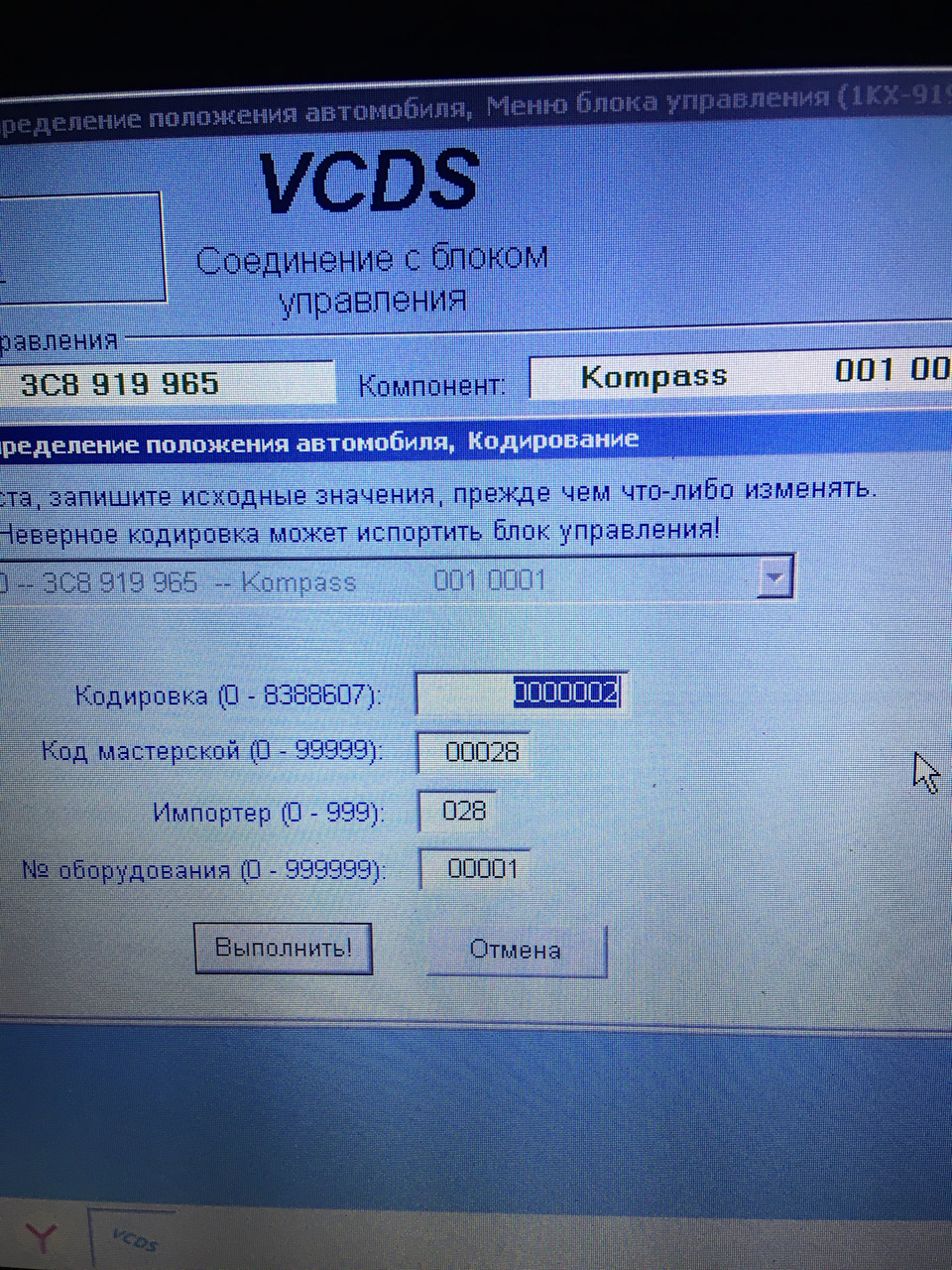

Если этого не произошло и у вас блок компаса 3C8, то заходим в кодирование и смотрим последнюю цифру кодировки. Там должна стоять 2. Если 1, то меняем на 2, сохраняем и отображение на приборке появится.
Блок 3С0 не имеет кодировки!
Заходим в настройки бортового компьютера, раздел компас.

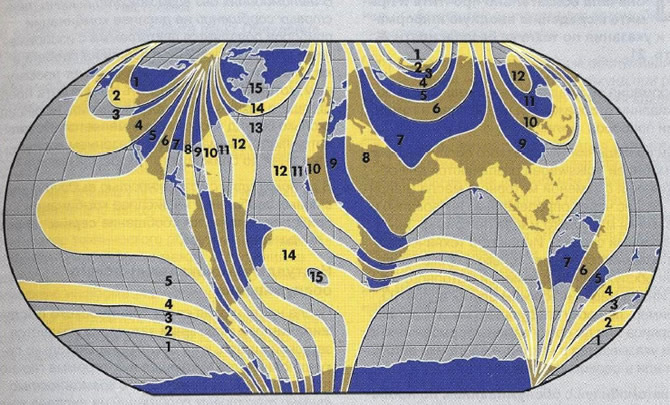

Изначально нужно выбрать область (зону), в которой мы находимся по этой картинке:
Далее заходим во вкладку калибровка и запускаем. Нужно медленно проехать круг. Возможно с первого раза не получится.
После успешной калибровки на экране БК появится отображение сторон света.
Теперь расскажу с какими проблемами я столкнулся.
Изначально при выборе предохранителя для питания я решил подключиться в 3 пин, как указано в сервисной книжке моего автомобиля.

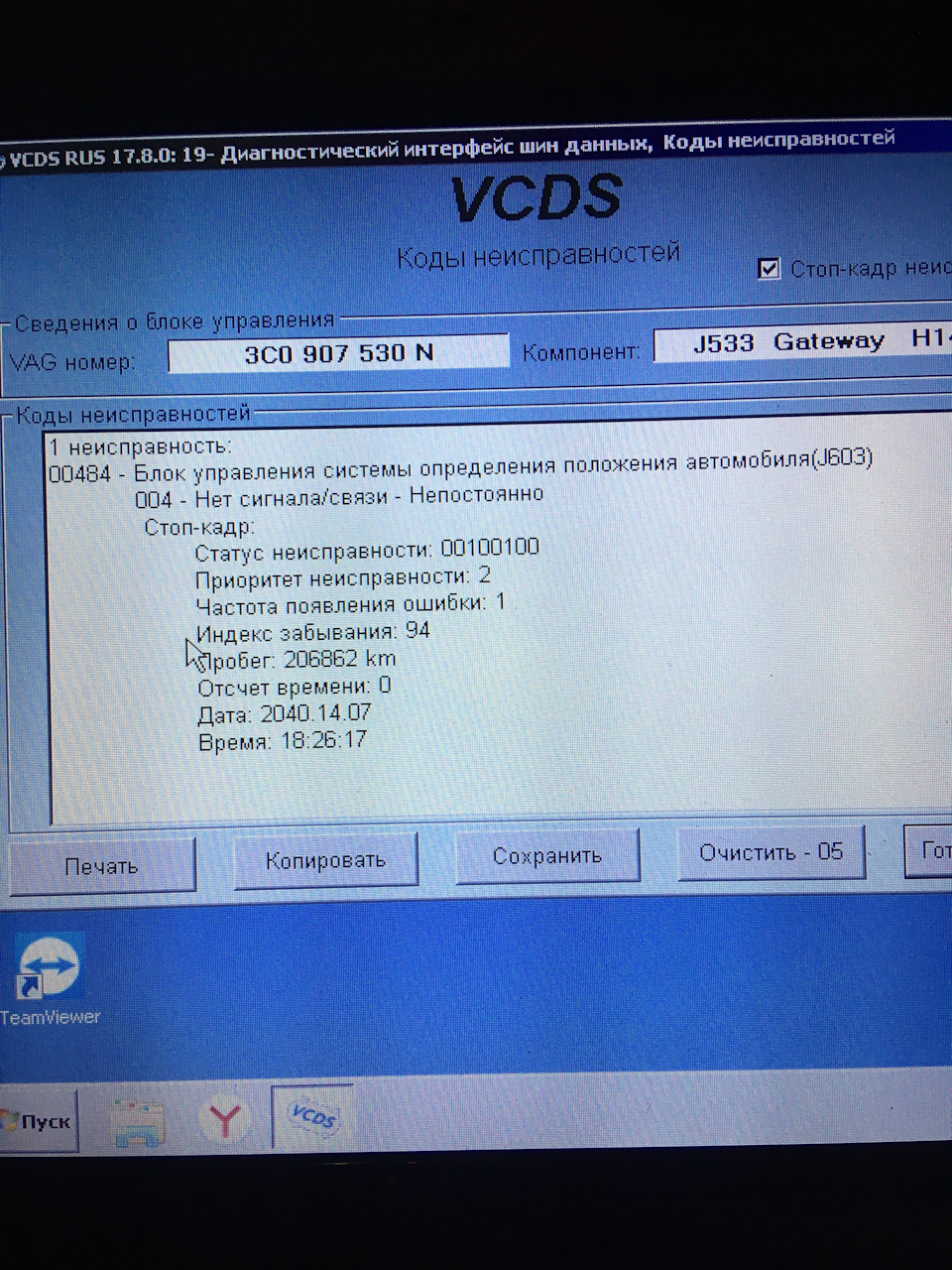

После подключения блок определялся, но падал в ошибку после каждого перезапуска зажигания.
Отображения на приборке, естественно, никакого небыло. Первая мысль была, что нужен компас 3С0, т.к. ставил 3С8, а приборка все-таки от б6, хоть и ч/б. После почти месяца поиска был куплен 3С0 компас за адекватные деньги, но после установки ничего не поменялось. Прозвонил проводку все было в порядке. Грешить можно было только на питание. После переподключения питания все ошибки стерлись и больше не появлялись, но компас 3С0 все равно не отображался. Подключив компас 3С8 ничего не изменилось, хоть и удалось выяснить, что компас 3С0 работает только с красной приборкой, а для ч/б нужен 3С8. Руки опустились. Зашел в кодирование, думаю, дай на шару поставлю 2 вместо одного и о чудо, на приборке сразу появилось отображение! Радости небыло предела, наконец я добил эту функцию.
Данная фитча по сути совсем бесполезна, но ради пополнения комплектации можно поставить.
На этом все, всем спасибо за внимание!
Всем мир и ништяков!
