Козырек для динамиков в авто
«Козырьки» для динамиков.
Вот и меня коснулась проблема с замерзанием акустики.Думаю что для многих Джеттоводов не секрет что при морозе начинают замерзать динамики и некоторые дают совет что нужно менять оригинальные на любые другие и проблема сама собой решится.А у меня все с точностью наоборот, оригинальные динамики при морозе ведут себя нормально а вот Hertz которые я установил на тыл начали капризничать.Ну и было решено разобраться в этой проблеме.

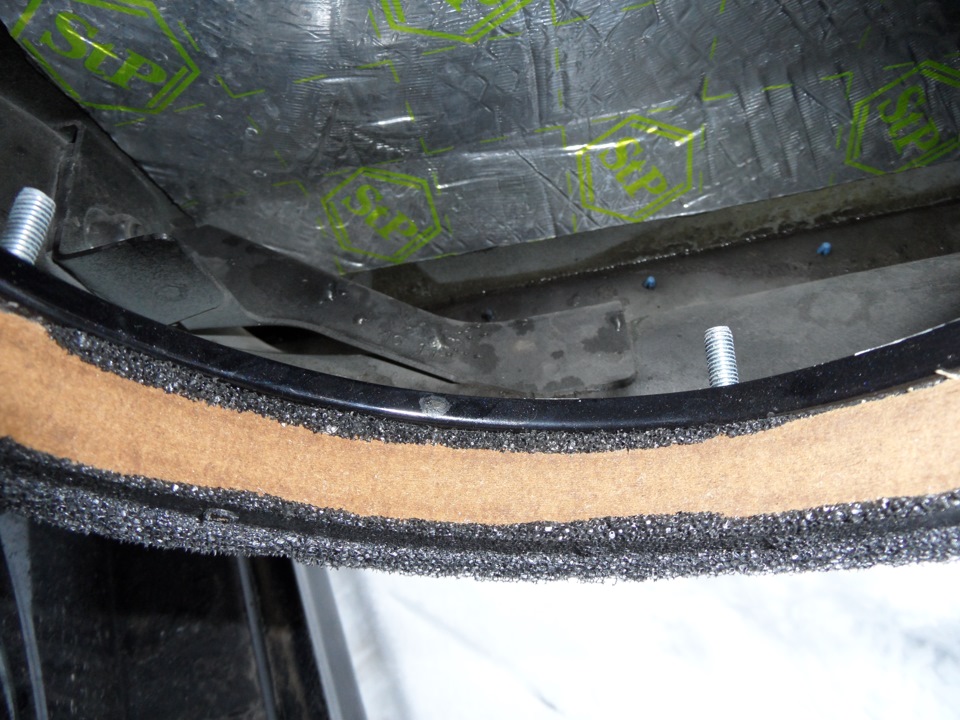

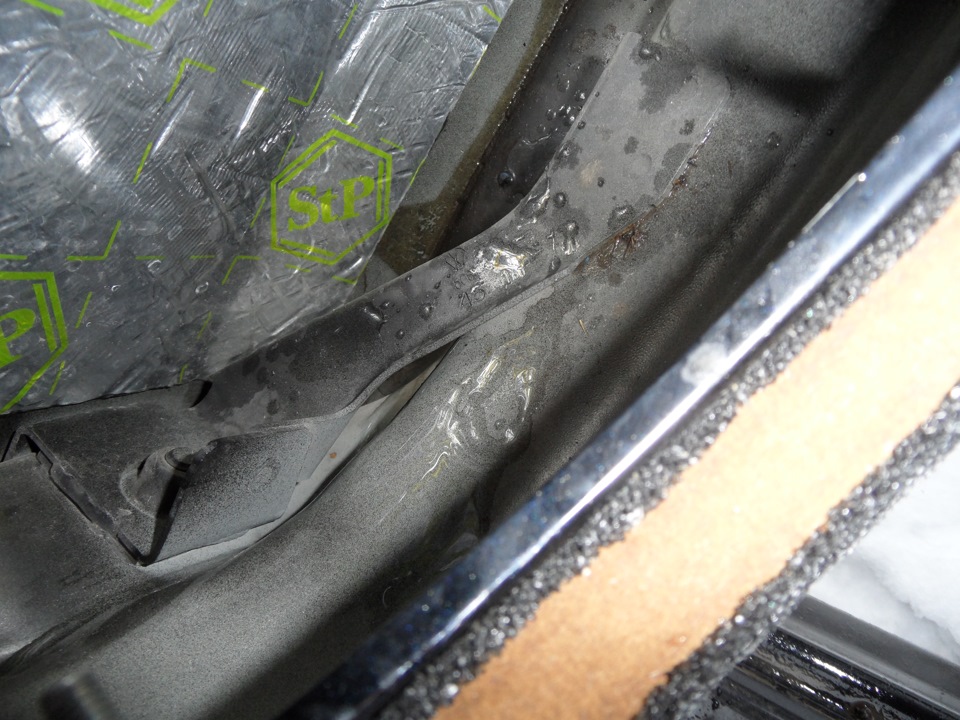

Снимаем карту дверей, откручиваем динамик и заглядываем внутрь двери и видим…

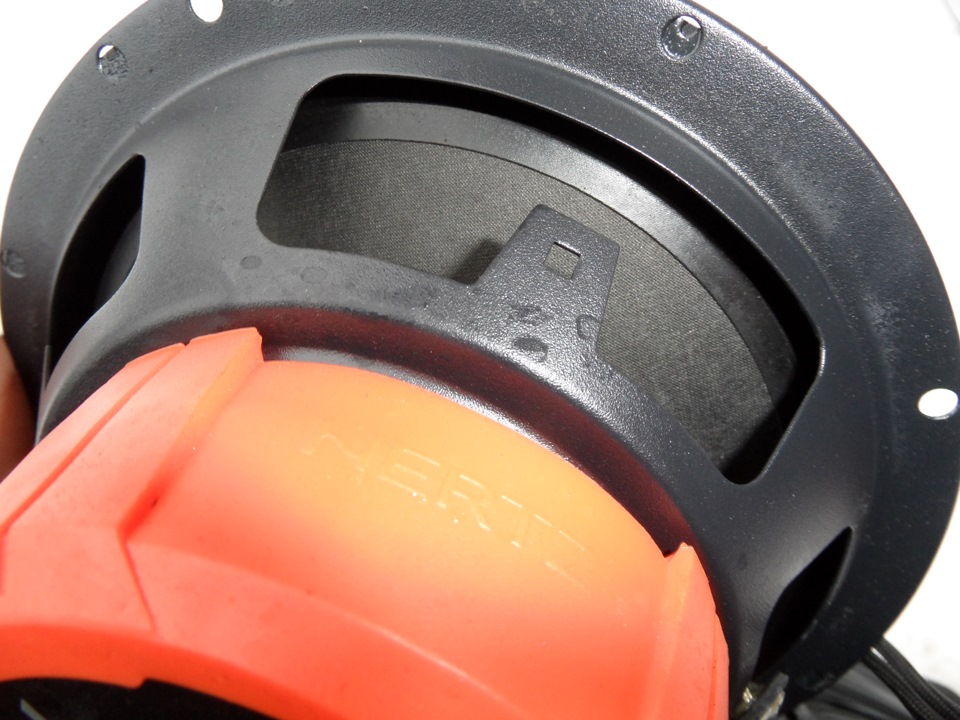

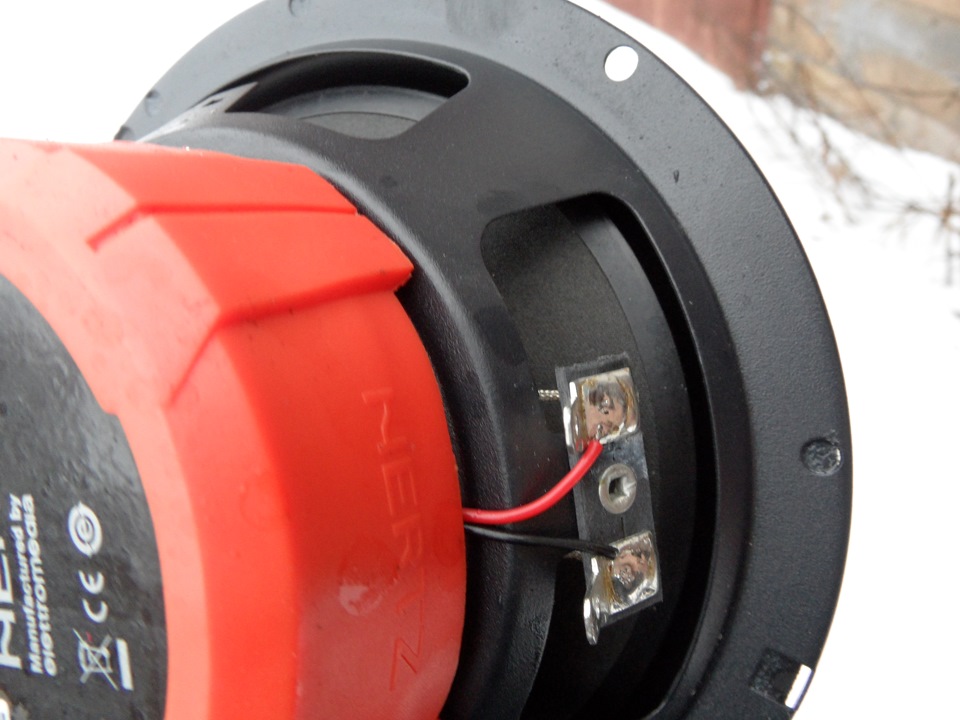

Рассматриваем сам динамик и на нем, вернее на корзине видим пятна от капель воды

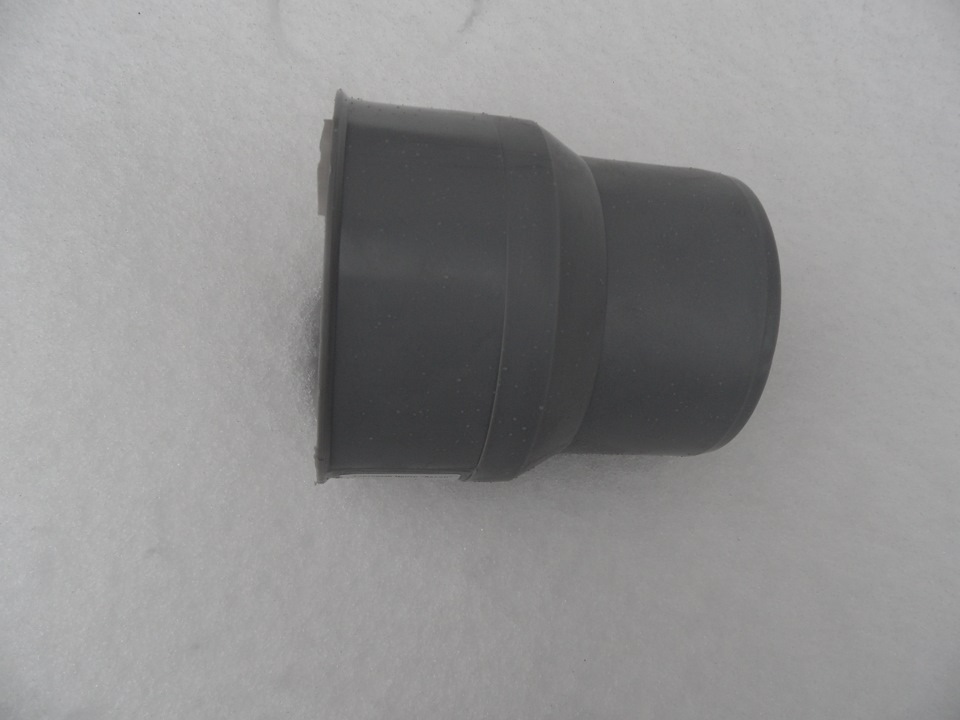

Значит когда вода стекает по стеклу она попадает на динамик а это не есть хорошо, нужно как то защитить его.Вот я и решил сделать козырьки из подручных средств.В закромах гаража бал найден переходник для пластиковых труб.

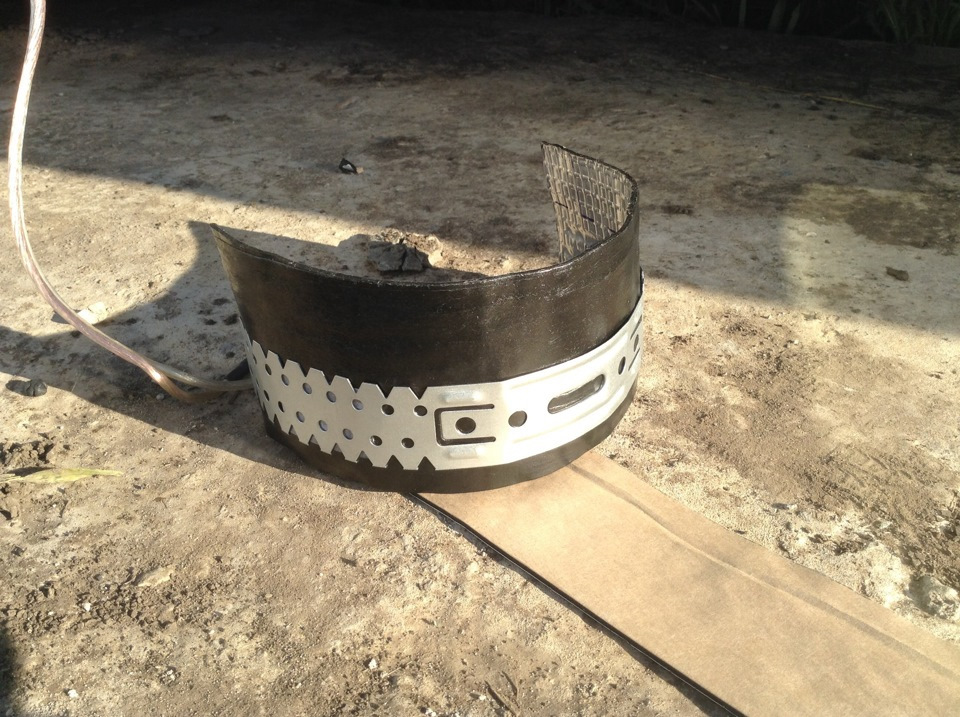

Разрезал на две части и нагревая феном изогнул для удобства крепления в двери, обмазал герметиком.Закрепил на один болт, который держит подиум.После установки обильно промазал герметиком.(Выглядит конечно колхозно, но это пробный вариант, проверка, будет ли польза от этих «козырьков»)
Влагозащитные козырьки для динамиков дверей Киа Рио
Я перезваниваю. Что делать? Ответ или суши и делай козырьки. Про суши понятно, что за козырьки, а он мне Драйв в помощь.
Не думал, что со стекла столько воды может попасть в динамик. Я ее вытрясал по капле минут 10 с каждого динамика, потом положил над батареей, а не на батарею. Сушил полдня точно.
Пока сушились динамики нашел на Драйве два решения:
1. Алиэкспресс в помощь. Запись Nikzevs www.drive2.ru/l/452756899159343452 про козырьки промышленного изготовления
Но ждать с Китая почти два месяца и кататься со штатными динамиками не хотелось, тем более стоимость двух кусков пластика кусалась.
2. Клуб очумелые ручки. В ход идут подручные средства и остатки вибры.
Запись Maximus-163 www.drive2.ru/l/3771037. Это мне понравилось больше.
. Аналогичным способом решает большинство кто столкнулся с данной проблемой.

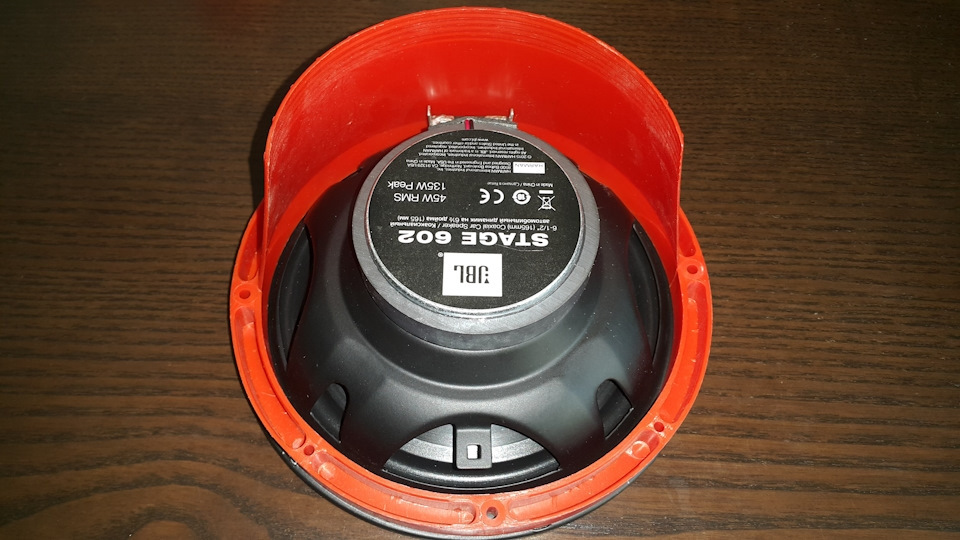

3. Я решил изготовить козырьки из пластиковой 5л. бутылки и вибры.
Для этого замерил на сколько динамик заходит в дверь, и толщину проставочного кольца. А этой цифре добавил ещё сантиметр, чтобы вода точно не попала на динамик. Далее обрезал бутылку кольцом нужной ширины, разрезал на две одинаковые части. Получилось два полукруга. По своей длине они как раз закрывают половину динамика.

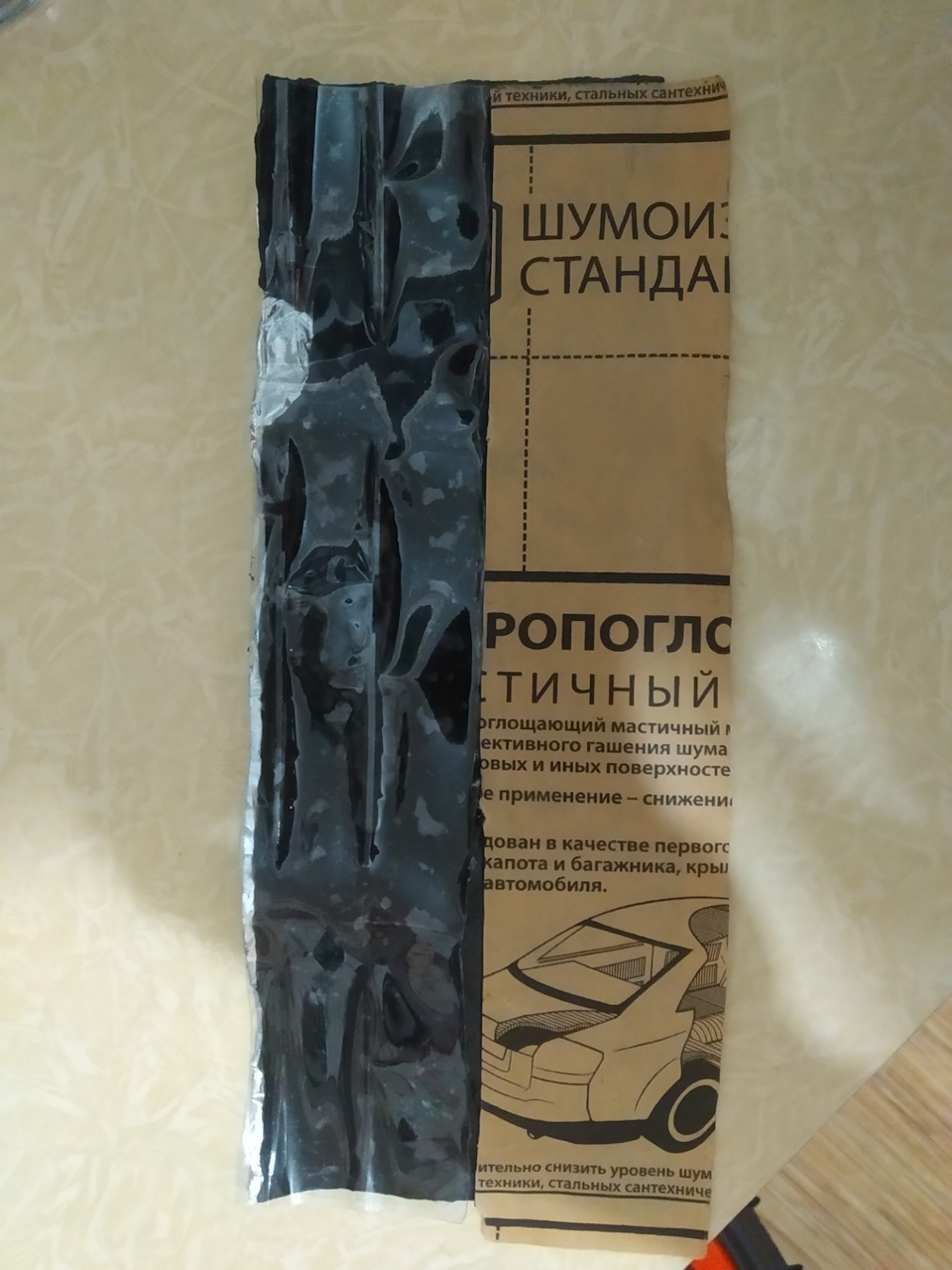

Далее вырезаем вибру шире нашей полоски из бутылки

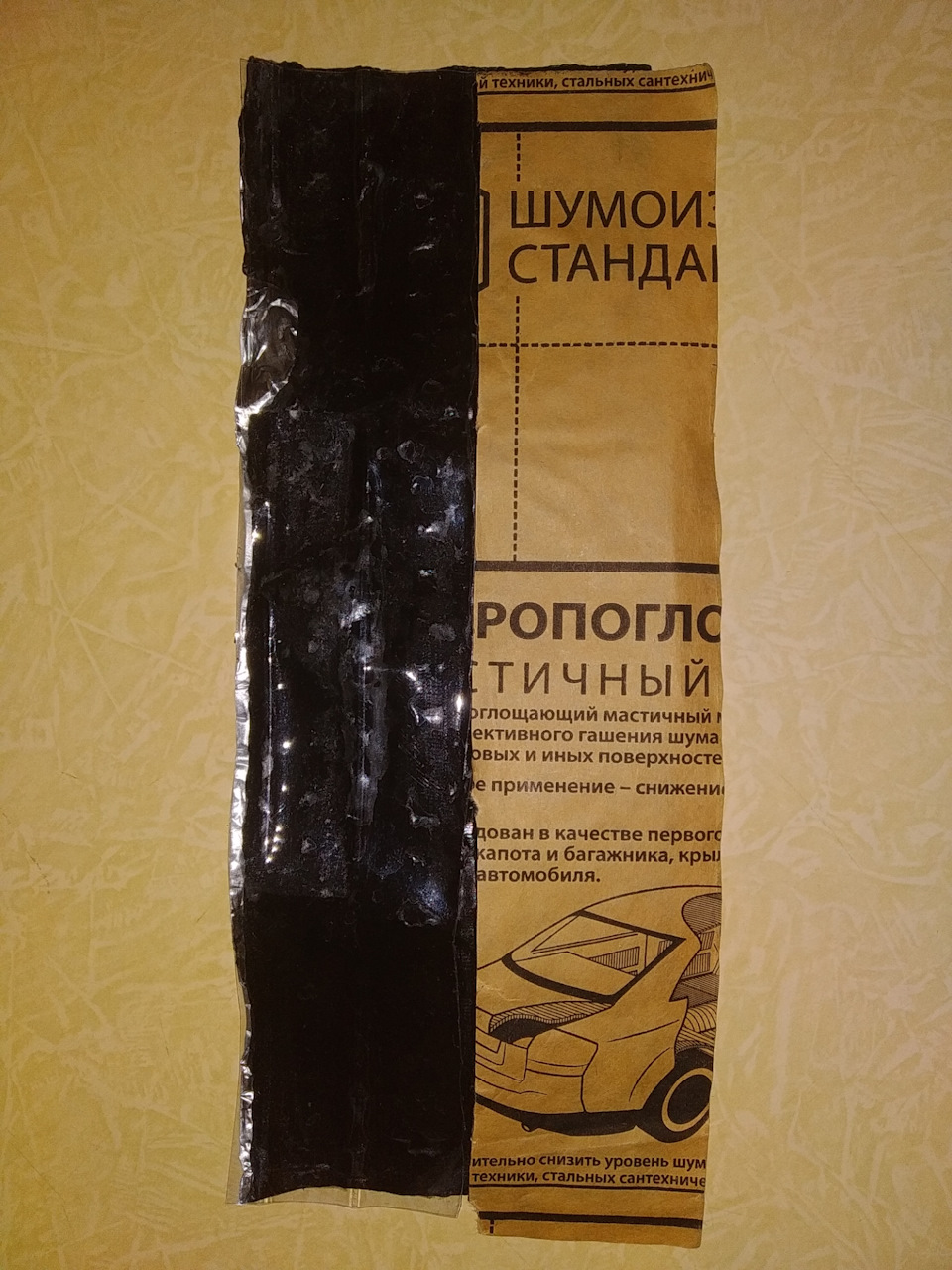

Далее приклеиваем бутылку к вибре
.
Далее производим на куске вибры с бумагой надрезы примерно через 2-3 сантиметра.

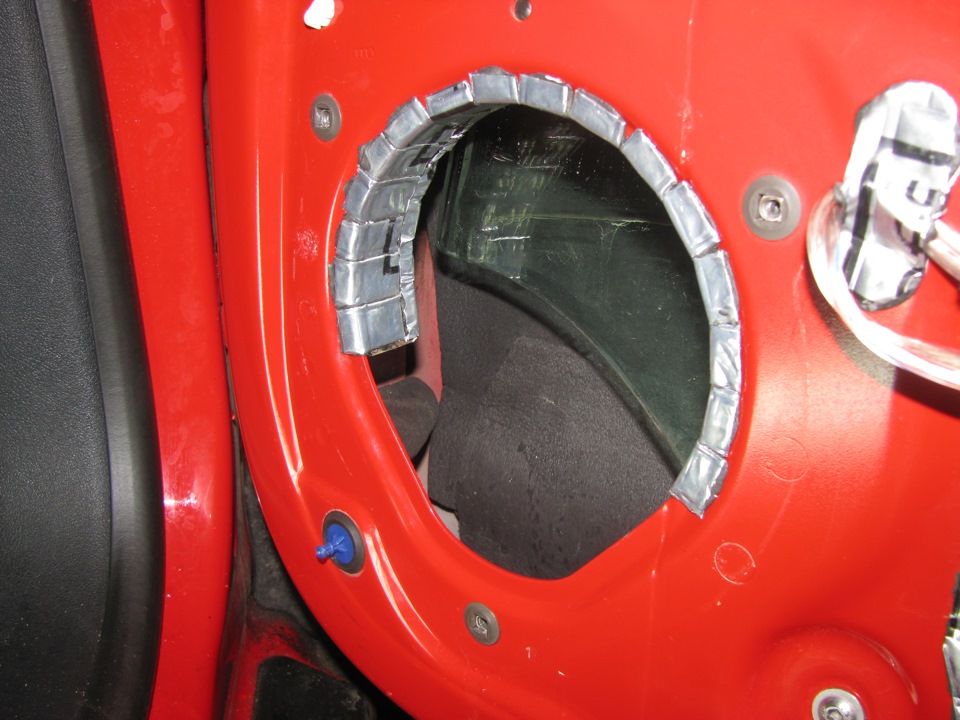

Вставляем наш козырек в нишу динамика пластиком наверх и потихонечку от центра начинаем приклеивать нашу нарезанную вибру к проставочному кольцу
Козырьки для динамиков или работа над ошибками
Почитав и подумав о влагозащищёности динамиков в дверях решил проверить, как там поживают мои морели спустя 10 дней после инсталяции. Как и оказалось, воды на них немало. Динамик на 14 мм торчал в полость двери, намокал пока только магнит, но оставлять так было нельзя. Постепенно вода проползла бы и до жизненно важных органов динамика. Посему было решено организовать козырьки.
Под руку попались полоски анодированной стали толщиной 1,5 мм.

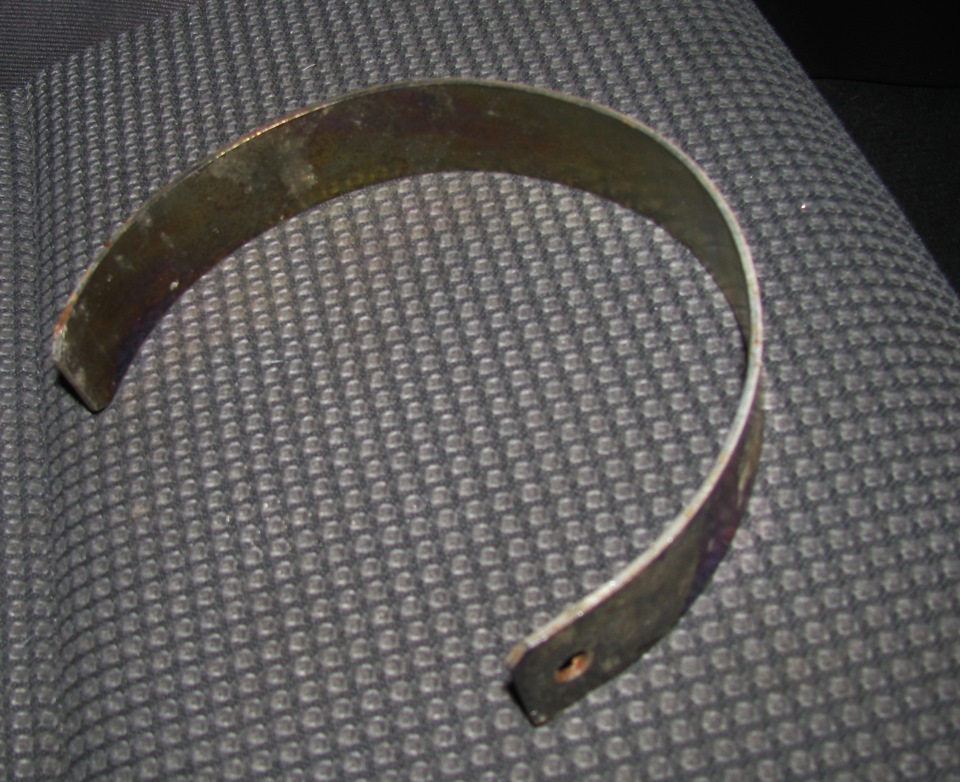

Руками и плоскогубцами загнул их дугой с диаметром, равным внутреннему диаметру отверстия во внутренней карте двери.

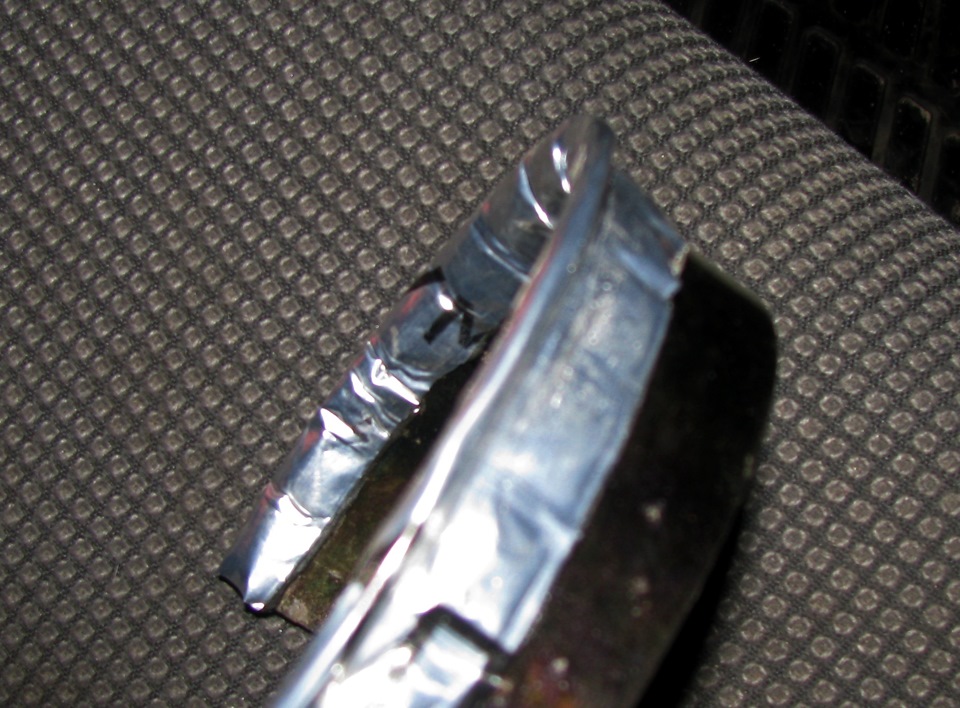

Чтобы не было такого эффекта, как скатывание капель с кромки и затекание их обратно в сторону динамика, был организован водосток из виброизоляции (ну а чего мудрить?)
Теперь козырёк превратился в жёлоб, с одной стороны у него поднятая вверх кромка из вибрухи, с другой будет металл двери.
Той же вибрухой намертво приклеил и прикатал козырьки.

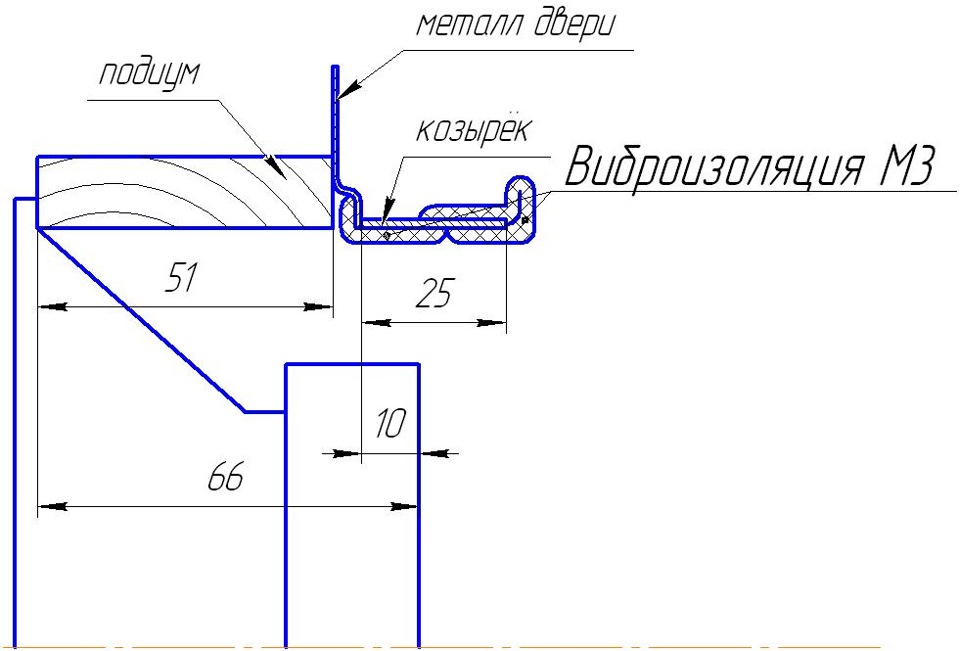

Чтобы было понятнее, что я сделал, покажу вот такой вот эскизик
После завершения инсталяции козырьков была проведена проверка. Поливая стекло двери сверху водой я наблюдал как она протекает внутри двери. Я и не знал что сквозь уплотнители на вид совершенно исправные может просачиваться такой водопад! Ну, я несколько утрирую, но если бы я знал, что воды там столько, позаботился бы о козырьках сразу бы. Ну а проверка показала, что козырьки справляются с задачей. Вода стекает по козырьку по сторонам и не стекает по основной кромке благодаря водостоку.
Раз уж снял обшивку, решил попробовать оклеить её вибрухой, как делают многие. Дело в том, что когда я шумоизолировал двери я решил, что это лишнее, ведь звук под обшивкой гулять не должен.

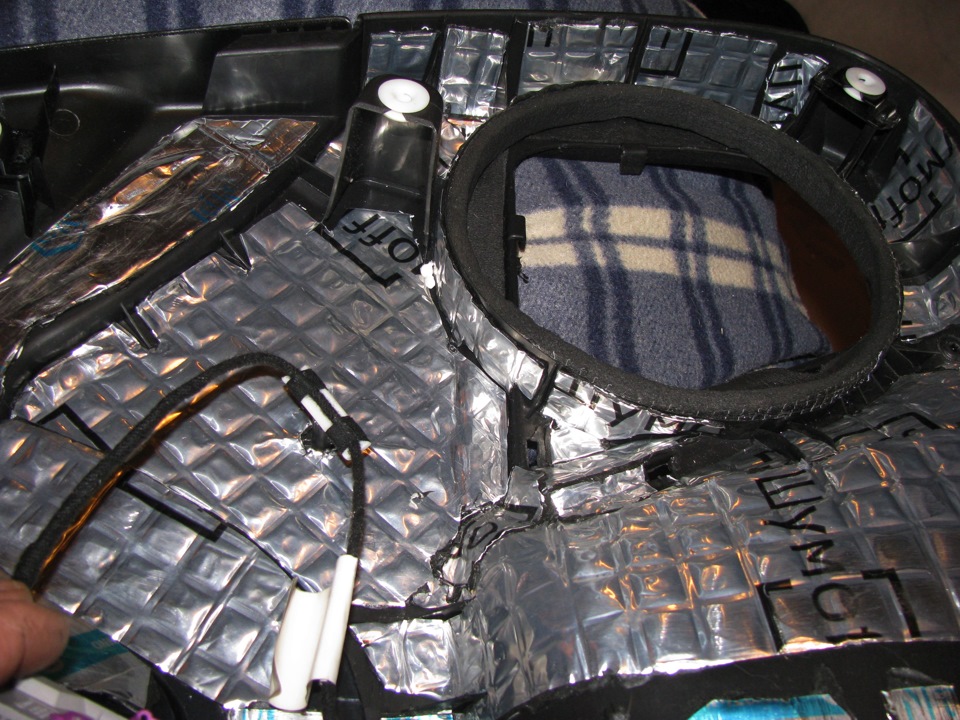

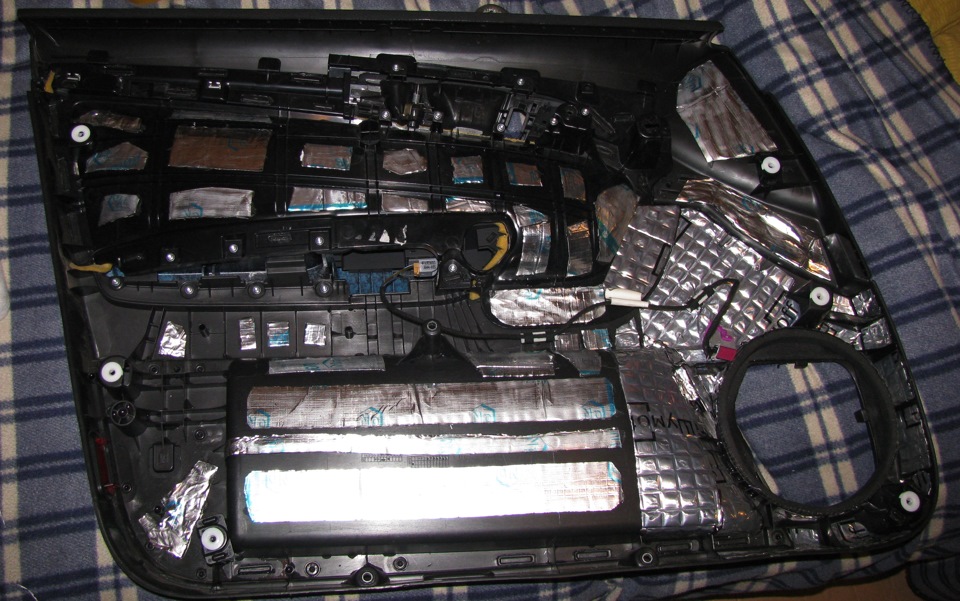

Результат оклейки. Я не хотел переборщить ни с массой, ни с толщиной, поэтому поклейка неравномерная и не сплошная. Более тщательно (почти сплошным слоем) я заклеил вокруг динамика.

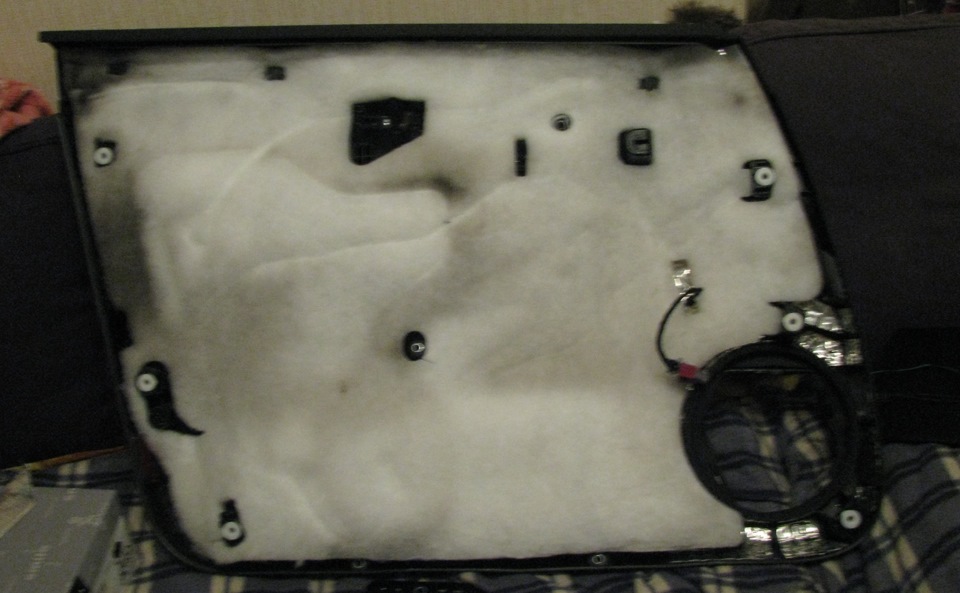

Разумеется, вернул на место и штатную шумоизоляцию похожую на синтепон.
Всё собрав и поехав отметил едва заметное уменьшение шума (прямо на той границе, что ещё чуть меньше и я бы вообще не заметил разницы) Музыка играет вроде также, так как и до виброизоляции дверей ничего не дребезжало.
Для себя были сделаны следующие выводы:
1. Козырьки в дверях для динамиков ОБЯЗАТЕЛЬНЫ! Так что товарищи, уберегитесь от моих ошибок и делайте козырьки, если динамик торчит в полость двери.
2. Если конструктивно исключено попадание звука под обшивку и уже есть хорошая штатная шумка, виброизоляция двери добавляет совсем незначительный эффект к шумоизоляции и ещё меньший к качеству звука. Всё это ИМХО, и всё это на моей машине с моей музыкой, допускаю, что в других случаях может быть иначе.
PS Динамики в задних дверях уже снабжены штатными подиумами с кожухами от воды, так что там что-либо переделывать не стану.
Audi A3 Sportback 2005, двигатель бензиновый 2.0 л., 150 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Комментарии 19
Я вот не понял как закрепил козырек. Просто на вибру и все?
Поддерживаю! считаю козырёк жизненно важным элементом конструкции! Себе изготовил аналогичный, но из пластика толщиной 2мм. Перекрытие динамика происходит полностью.
Идея с водоотводом понравилась, проведу доработку аналогичную у себя.
Однако в процессе эксплуатации в моей конструкции выявилось небольшое неудобство. При полном опускании стекла, оно упирается в этот козырёк торцом и стекло не опускается до конца чтобы скрыться за обшивкой буквально на 5 мм… Без козырька всё идеально…Но убивать свои focal-ы совсем не хочется…
Может сделать козырек короче? Ведь главное — не то, чтобы он как крыша все закрывал. В двери же не дождь идет. Основная вода стекает по стенкам, так что короткий козырек ничем не хуже, а для звука даже лучше
однако резонно. Можно попробовать.
Как то я не догадался синтетический тест водой провести, попробую посмотрю, в случае чего и модернизирую конструкцию. Спасибо!
Плохого не посоветую)
Если хочешь жестокий тест, то керхером)))) уж куда от него не затечет, там уж точно никогда не затечет
без проблем! кархер есть =)
вот это очень нужная вещь динамики от воды убережет.
Вот и я так подумал. Ну вода-то в чистом виде ещё ничего, динамик влагозащищён, но вот грязная вода уже другое дело, а лёд так вообще стремительная гибель, тем более у морелей, у которых катушка чуть ли не внешняя
лишним не будет 100% и для души спокойнее.
Я тебе сразу про это написал)
Помню-помню)
Правда я доработал твою идею добавив водостоки
Водостоки, конечно, сомнительная доработка, и полезность будем считать в плюс, но глубина козырька, сильно маленькая это раз, во вторых твой козырек из листа стали 1.5мм через 1-2-3 тыс отпадет нафиг от двери… Крепить нужно на болты такие конструкции.
Если честно в таком ходе я не понимаю твои «жизненные» ценности, сначала ты пишешь что хочешь облегчить жизнь петлям и шумку «не докладываешь», а потом бах: кусман железа) Когда по функционалу там даже бумага подойдет, нагрузки там никакой…если бы бумага влаги не боялась (но это мелочи)
Нагрузка на петли прямо связана с моментом тяжести двери. Чем ближе к петле, тем меньше рычаг, а значит момент этих девяностограммовых железок почти у петли равен моменту например двух монеток 5р в районе замка двери.
Что касается глубины козырька, то этого достаточно. 25 мм козырёк на 14 мм выступающего динамика. Думаешь там такой сильный ветер и идёт косой дождь? Самое близкое расстояние в зоне козырька 3 см до стекла. На фото это место не видно, это самый нижний угол стекла. и 25 мм это адекватно, разве что делать козырёк переменной ширины. Да и зачем больше? Слишком длинный козырёк вовсе перекроет проход в объём двери, особенно при опущенном стекле.
Засверлить металл двери я всегда успею. Отпадут если — заменю, а пока что эксперимент.
Водостоки отнюдь не сомнительно, иначе бы вдоль крыш их не делали, сам подумай.
Странные у тебя комментарии, то водостоки сомнительные, то размеров не хватает (когда их хватает), то 90 г металла тебе много…
Почему странные то? Просто согласись 20 г и 90 г есть разница? Почему бы не применить?
Объем ты все равно не перекраешь даже если он будет вплотную к стеклу, у тебя снизу то нет козырька.
В общем я тебя не заставляю ничего, просто высказал мнение свое.
Если не хочешь сверлить дверь то можно было закрепить на подиум…
А водостоки при даже небольшом наклоне козырька уже не нужны будут. А там дин думаю чуть вверх довернут в двери…
Вдоль крыш делают водостоки чтоб вода стекала в определенных местах, а не где ей вздумается)
» Просто согласись 20 г и 90 г есть разница?»
Разница есть в рычаге настолько же, на сколько в весе. 90 г почти у петли не значат ничего. Допустим дверь в сборе весит 10 кг (я даже преуменьшил). Рычаг около полуметра. момент равен 5 кгс*м
козырёк весом 100г на рычаге 0,1 м даёт момент 0,01 кс*м.
Итого этот козырёк 1/500 или 0,2% вклада в нагрузку на двери.
0,2% это то, ради чего стоит разводить дискуссию? Если тебе жалко добавить одну пятисотую нагрузки на петлю, то какой может быть разговор о виброизоляции?
«Объем ты все равно не перекраешь даже если он будет вплотную к стеклу, у тебя снизу то нет козырька»
Перегородкой не изменишь объём если туда рассол заливать и капусту квасить. Все перегородки в коробе, особенно близко от динамика даёт серьёзный вклад в результат. Иначе бы люди вообще не заморачивались над геометрией колонок.
«А водостоки при даже небольшом наклоне козырька уже не нужны будут. А там дин думаю чуть вверх довернут в двери…»
Без водостоков толку от козырька нет вовсе. Попробуй постой в дождь под козырьком без водостока. Жаль в коммент картинку не вставить, ты бы понял. Дин никуда не довёрнут.
«Вдоль крыш делают водостоки чтоб вода стекала в определенных местах, а не где ей вздумается)»
Именно! Вот и козырёк должен быть таким. чтобы вода стекала по бокам, а не где ей «вздумается»
Беда у вас с пространственным мышлением, я это ещё по тому комментарию с чертежом понял.
Я потерял интерес к спору. Не всегда инженерная мысль, которую никак не хочу обидеть, является самым оптимальным решением. С вашим оборудованием и ШВИ вам не услышать разницу с козырьком и без…
www.drive2.ru/cars/volksw…/saaantey/journal/382450/
Можете спросить человека про козырек, я умываю руки.
Прискорбно, что Вы не признаёте ошибок, все мои замечания остались незамечеными. В любом случае не хочу сказать ничего обидного и желаю Вам всего самого лучшего!
Спрашивать про козырёк не вижу смысла, не то случай, где мне нужна консультация.
