Установка крана 1-тонника в кузов

Идея установки гидравлического крана к себе в микроавтобус у меня зародилась давно. Только техника всегда была маловата. Теперь, когда, наконец, удалось раздобыть подходящий транспорт, будет и «по Егору шапка».

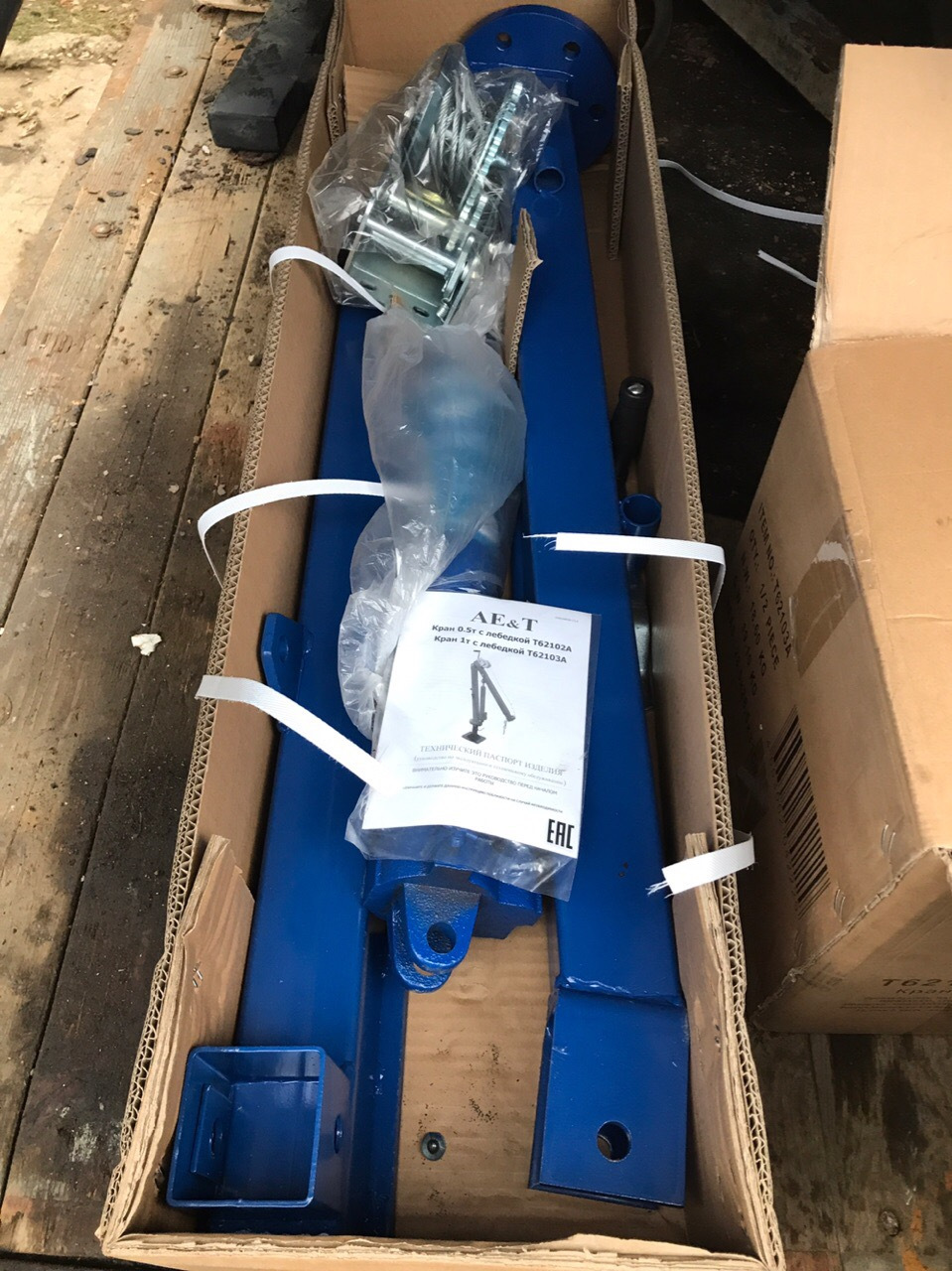

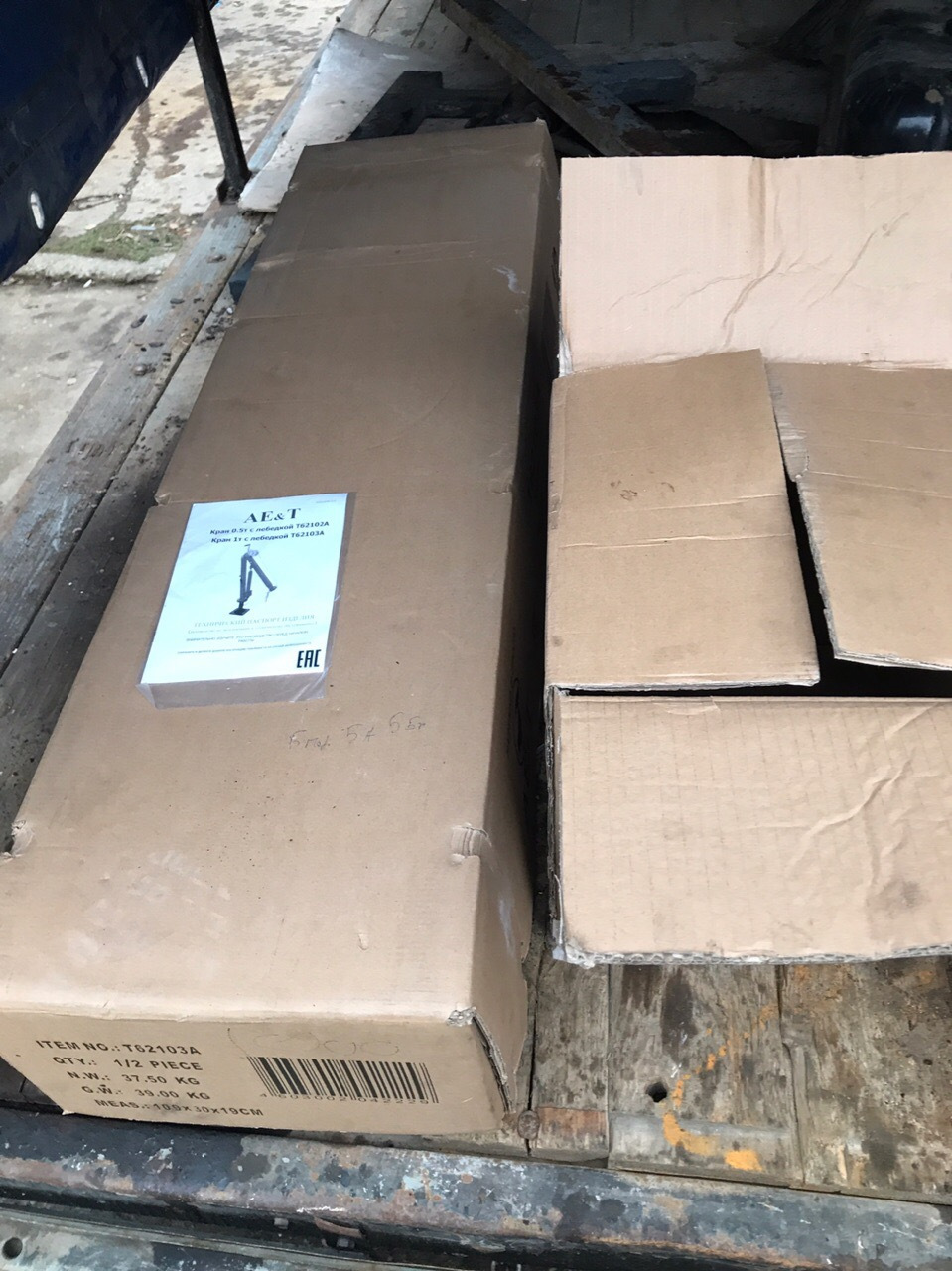

Чтобы купить этот кран, пришлось потрудиться.

Рекламы на него полно, вот только в наличии нигде нету. В итоге кран все-таки был куплен, хоть и с приличной наценкой.

Для установки крана на платформу потребовалось следующее:
Кран AET т62103а — 1 шт
Лист 50X50 сталь фольга 6мм — 2 шт
Болты силовые 12 шт (да-да, в комплекте болтов для установки крана нема)
Сварка — 1 шт ей прожгли отверстия в 6мм фольге
Дрель, сверла.

1) Для начала все отмерили.

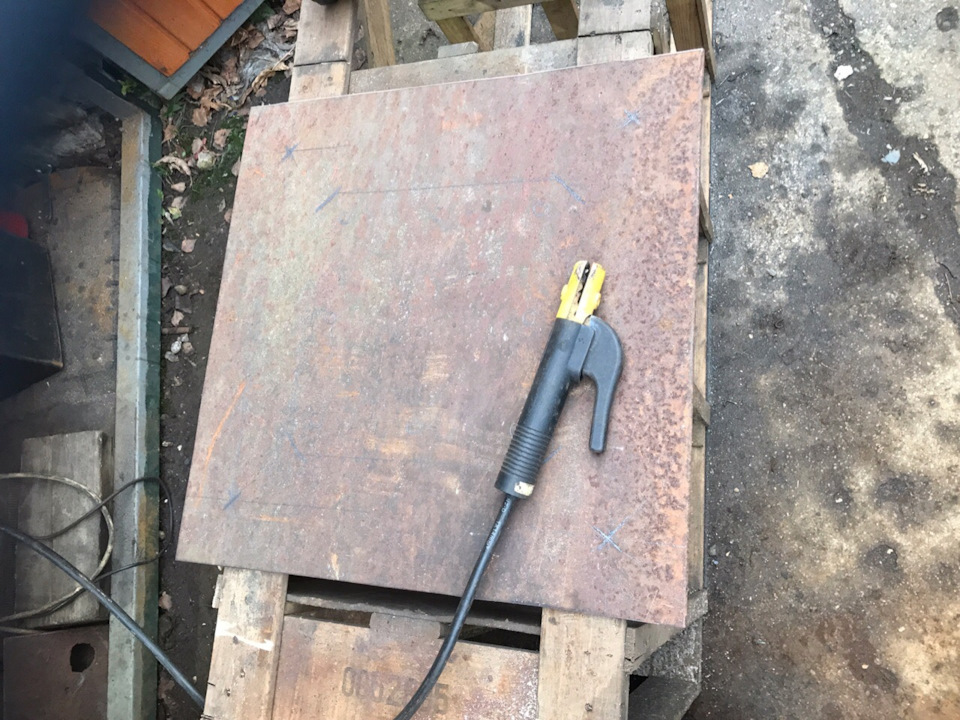

2) Потом вырезали 2 листа 50х50 из стальной пластины.

3) Потом сваркой прожгли в пластине отверстия в нужных местах, сошлифовали облой болгаркой.
4) Потом просверлили отверстия в платформе ответстия по шаблону из пластины.

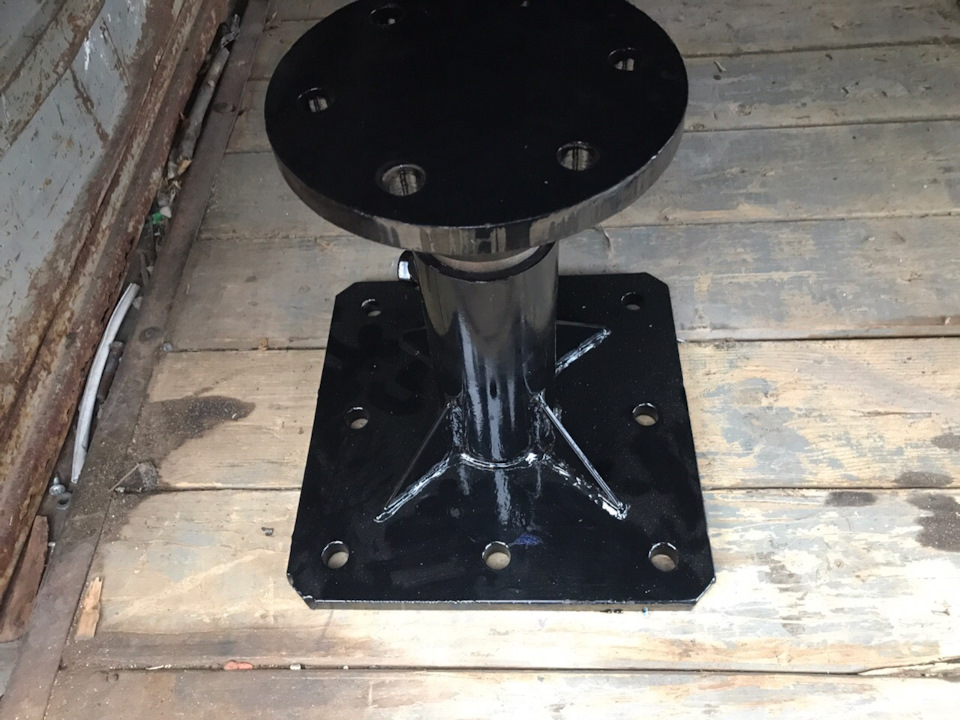

5) После этого установили основу крана, стянув по периметру болтами.

Источник

Как сделать гидравлический кран гусь своими руками

Уважаемые посетители сайта “Самоделкин друг” из представленного материала вы узнаете, как самостоятельно собрать гаражный гидравлический кран гусь, рассмотрим чертежи, пошаговые фото сборки, а так же видео испытания самодельного крана для демонтажа двигателя. Каждый автомобилист за свою практику эксплуатирования автомобиля наверняка сталкивался с поломками двигателя, а не редко и с его заменой или капитальным ремонтом, но чтоб извлечь ДВС с посадочного места потребуется надежная лебедка или кран. Покупка специального оборудования обойдется как минимум 10 К, а устанавливать лебедку на потолок гаража не у всех есть такая возможность, потому как гаражные перекрытия довольно слабые.

Сделать кран типа “гусь” с системой гидравлического поднятия стрелы вполне можно и самостоятельно, для чего понадобится 7 метров профиля 80х80 мм и 3 мм толщина стенки. Пара труб 89 по 700 мм и 76-900 мм. Домкрат пятитонник 5т, пластины толщиной 8 мм 4 шт. Автор в данном случае купил только колеса 2 шт обычных, 2 шт поворотных, 1 м шпильки М-14 В ходе испытаний самодельный кран спокойно поднимает 250-300 кг, так же перевозились бетонные бордюры общим весом 500 кг, все отлично.

Устройство и принцип действия самодельного гидравлического крана “Гусь” по сути довольно простое, да и само название говорит само за себя) Состоит из опоры (разборная) с колесиками для передвижению по гаражу и подкату под автомобиль, вертикальной стойки с домкратом и непосредственно самой выдвижной стрелы с цепью и крюком.

Высота подъема короткой стрелы в нижней точке 90 см в верхней точке. Длинная стрела, низ 80 см, а в верхней 1800 мм и с выкрученным штоком домкрата низ 1400 мм и верх 2250 мм.

И так, давайте рассмотрим, что конкретно понадобится для сборки гаражного крана?

Инструменты

Пошаговая инструкция по сборке гидравлического крана гусь своими руками.

Для начала следует ознакомиться с чертежами и схемами, а потом переходим к сборке.

Чертеж на тетрадном листе составил автор представленного ниже крана. Сначала изготавливается стыковая часть часть опоры, она же будет разборной.

Приваривается вертикальная стойка с распоркой в нижней опорной плоскости.

Установка и крепление домкрата. Стрела на полный вылет. Эксперимент в гараже, подъем скутера) Вес мопеда 120 кг Вот такой кран вполне можно сделать своими руками с минимальными затратами. Просто, бюджетно и компактно, потому как кран разборный. Так же автор снял небольшое видео испытаний.

Источник

Кран для снятия двигателя своими руками, чертежи

Гаражный кран-гусь своими руками может быть сделан из подручных материалов, которые имеются в гараже. Это устройство требуется, когда необходимо отремонтировать автомобиль, например, извлечь из машины двигатель внутреннего сгорания.

Необходимые материалы

Кран делают из профиля длиной 7 м. Лучше всего использовать материал, толщина стенок которого составляет 7 мм. Механизм должен быть прочным, поэтому стоит выбирать профиль с сечением 80×80 мм.

Для изготовления грузоподъемного устройства также потребуется несколько труб. Подходят изделия по 700 мм, сечение которых составляет от 76 до 99 мм.

Для сооружения крана потребуется домкрат, можно взять с ВАЗа. Лучше всего использовать устройство, которое рассчитано на подъем грузов весом до 5 т. Для сооружения механизма необходимы 4 пластины толщиной 8 мм.

Для самостоятельной сборки крана нужно иметь следующий набор инструментов:

Сборка механизма не отличается сложностью, поэтому ее легко выполнить своими силами. Козловой кран или любое другое устройство после сборки можно покрасить.

Инструкция по сборке и чертежи

Конструкция получила название «гусь» из-за своей Г-образной формы. Механизм отличается удобством в работе, ведь благодаря ему можно подвести стрелу к моторному отсеку. Это снижает затраты труда на обвязку мотора, из-за чего срок выполнения ремонтных работ сокращается.

Конструкция «гуся» простая. Механизм состоит из разборный опоры, оборудованной колесиками. С их помощью его легко передвигать с места на место, подкатывать под автомобиль.

Устройство для гаража имеет вертикальную стойку, на ней устанавливают домкрат. «Гусь» имеет выдвижную стрелу, которая оборудована цепью с крюком. При активации домкрата стрела идет вверх, поднимая груз.

Гидравлический кран чаще всего используют для подъема двигателя. Устройство можно изготовить по готовым чертежам, но чаще всего используется созданная от руки схема крана, своими руками ее начертят даже новички.

Сначала изготавливают разборную часть поры, она является стыковой. После этого приваривают вертикальную стойку. В нижней части обязательно устанавливают распорку. После этого переходят к установке домкрата, он должен быть надежно закреплен. Стрелу делают на полный вылет, она нужна для снятия двигателя. Все части конструкции сваривают. В результате получается надежное, но маневренное устройство.

Когда изделие будет готово, обязательно проводят испытания.

Для этого подвешивают груз, который должен быть на 20% тяжелее того, который нужно поднимать. Если механизм выдерживает нагрузку, его можно использовать в работе. Кран-гусь разборный, поэтому он не займет много места в гараже.

Как пользоваться

Телескопическая стрела механизма может быть установлена в нескольких положениях. Гусь маневренный, им может управлять 1 человек. Оборудование поднимает достаточно тяжелые грузы за счет установленного домкрата, никаких дополнительных аксессуаров и устройств для перемещения тяжестей не нужно.

Для того чтобы поднять двигатель автомобиля, нужно открыть капот, подкатить кран. Его устанавливают так, чтобы «ноги» размещались под машиной, а цепь с крюком нависала над мотором.

Двигатель имеет проушины, за них зацепляют тросы, а уже к ним подводят цепь с крюком. Установив монтировку, качают домкрат. Он поднимает стрелу, вместе с ней идет вверх двигатель.

После того как ремонт машины будет завершен, мотор опускают на место, снимают крюк. Кран откатывают от автомобиля. Если есть необходимость, его можно разобрать.

гидравлический кран гусак 2т

Как изготовить гаражный кран-гусь своими руками

фото процесса изготовления

режим по размерам трубы и уголок

в качестве верхнего шарнира использовал крестовину кардана и хвостовик

при тестах заметил что домкрат идет на перекос и думал сделать подобный шарнир и снизу домкрата, но после нескольких снятий и установок двигателя в подкапотное пространство проблема исчезла так как там необходим не такой уже и большой ход домкрата и перекос практически исчез

ну и небольшое видео работы

домкрат на две тонны тяжеловато тянет в дальнейшем заменится на более мощный

Обзор на самодельный гидравлический подъемный кран!Снятие и установка двигателя в авто в две руки.

Простой мощный гидравлический кран

Для полноценного удобства использования собственного гаража иногда требуется оборудование для подъема тяжеловесных частей автомобиля. Оптимальным вариантом решения данной проблемы служит кран гидравлический. Уникальное строение позволяет совершать перестановку небольших грузов при незначительной затрате усилий автомеханика или владельца авто.

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Важно заранее рассчитать место установки, так как демонтировать конструкцию без потерь не удастся.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается.

Основные разновидности оборудования

Среднестатистический гараж имеет урезанную квадратуру и нуждается в тщательном подборе оборудования. Перед обустройством рекомендуется тщательно изучить необходимость отдельных механизмов, их разновидности, плюсы и минусы. Гидравлический кран определяется по двум критериям.

По виду приводов

Выделяются также два подвида гидравлического привода:

Существенный недостаток первого – масляные цилиндры. Они нуждаются в частой регулярной замене, поэтому такая конструкция считается крайне невыгодной для постоянного пользования. Комбинированная система прослужит дольше. Однако часть работы с лебедками придется взять на себя механику.

По конструкции опоры

Гидравлические краны подразделяются на передвижные и стационарные, могут быть складными и сборными литыми (гусь). Для обычных гаражей рациональнее подобрать передвижную конструкцию со складными деталями.

Какими свойствами должен обладать гаражный подъемник

Имеются два основных требования: устойчивость и грузоподъемность. Второстепенные требования – возможность передвижения, вращающаяся опора, низкие опорные балки, складной механизм. Свойства, необходимые подъемнику, рассчитываются исключительно из индивидуальных характеристик помещения.

Технология сборки крана своими руками

При наличии определенных навыков собрать механизм собственноручно не составит труда. Для этого важно составить предварительный чертеж конструкции, грамотно выбрать материалы и четко следовать инструкции сборки.

Схемы и чертежи

Ниже представлены примерные чертежи гидравлического крана. Точные расчеты требуется производить самостоятельно, исходя из параметров конкретного гаража.

Выбор материала

Для самостоятельного построения гаражного подъемника рекомендуется сначала закупить весь требующийся материал:

Пошаговая инструкция построения

Процесс сборки и установки самодельного гаражного крана не выглядит сложным:

Самостоятельная установка крана имеет ряд важных преимуществ. Например, стоимость самодельного механизма почти в два раза ниже покупного.

Источник

Мини кран для подъема грузов своими руками до 500 кг

Высота современных домов становиться все больше, а вот тяжесть бетонных блоков при этом не уменьшается. По этой причине, даже для бытовых целей, неплохо бы было сделать подъемный кран своими руками. Данная конструкция, естественно, не будет обладать большой грузоподъемностью, примерно 200 кг. Конечно, наверно, это не предел, но лучше не экспериментировать. Данный кран является целиком сборной конструкцией, которая весит от 200 до 300 кг, поэтому самостоятельная сборка такого крана не вызовет затруднений. Кроме того, данный кран очень удобен в транспортировке, он вполне умещается в китайском пикапе.

Грузовую лебедку можно выполнить из червячного редуктора с электрическим приводом на 600 Вт, ну а стреловую лебедку можно выполнить из ручного привода, организованного посредством того же самого редуктора.

Как основанием для выносных опор на винтовых упорах можно воспользоваться строительными опорами. Для изготовления барабанов под лебедки можно использовать ротора от электродвигателей, причем их следует подобрать в соответствии с размерами.

Передвижная платформа должна быть оборудована колесиками, ранее стоявшими на тележке транспортера. Это дает возможность для легкого перемещения крана с одной позиции на другую, все, что нужно сделать – это осуществить снятие выносных опор.

Длительность снятия и установки указанных опор займет примерно пять минут. По этой причине конструкцию можно считать достаточно мобильной. Однако, не обошлось и без недостатка, чтобы переместить кран нужно опустить стрелу до нулевого уровня, в противном случае, кран может перевернуться, по причине нарушенного равновесия.

Подъемный кран своими руками обладает пятиметровой стрелой, сделанной из трубы Ø 7,5 см, и квадратного профиля у самого основания, сделанного из пары уголков. Кроме этого, кран обладает порталом, чтобы осуществлять поднятие стрелы, и поворотным механизмом, в основу которого легла ступица от грузового автомобиля.

Как противовесом, можно пользоваться станиной от нерабочего станка в комплекте с четырьмя гусеничными траками, или прочсто кирпичами. Тормоза в составе лебедки не предусматривается, поскольку, необходимость его использования – это большой вопрос.

Самый тонкий металл, который используется для данного крана — это примерно 3 мм. Выносная опора и основание, по большей части, выполнены из прямоугольной трубы, с размерами 85 на 50 и 85 на 55. Для изготовления основания башни используется швеллер на 200. Крюковая обойма оборудована мощным подшипником, что значит, что вращение крюка не зависит от полиспаста. В то же время при вращении исключается перехлест либо скручивание трока.

Длина упорных винтов составляет 40 см. Это является причиной того, что установка крана может быть выполнена даже на крайне неровной поверхности.

Теперь на счет колес, тут не все так гладко. Речь идет о маленьком недочете. Суть проблемы заключается в том, что при использовании крана с описанными колесами на рыхлом грунте во время передвижения колеса зарываются в землю, а если почва твердая – то никаких проблем нет. Описанную конструкцию можно считать одноразовой, это значит, что после того как вы выполнили необходимые работы, её следует разбирать на металл или до следующего раза. Именно по этой причине такая конструкция обладает незначительной грузоподъемностью, и не отличается прочностью.

Кран такого типа изготавливается примерно за три дня, при учете того, что подготавливаются все необходимые составляющие. Изготовление редукторов было выполнено из первых попавшихся под руку предметов. В передаточных редукторах заложены следующие передаточные соотношения: 1 к 30 и 1 к 35.

Подключение трехфазного двигателя выполняется в однофазную сеть. Он обладает выходными параметрами на валу — 600 Вт, и конденсаторами емкостью 80 мкф. Вес всех установок, если не учитывать противовесы составит приблизительно 250 кг, при сравнительно невысокой себестоимости. Основная масса используемых компонентов позаимствована из других конструкций, придется позаботиться только о покупке тросов и подшипников.

Более простой вариант крана:

Если нет лебедки. Может пригодиться.Простейшая,ручная лебедка.

Мини-кран своими руками: обзор вариантов

Варианты бюджетных и простых «железных помощников» для подъёма песка, шлака, кирпичей, газо- и пенобетонных блоков.

Строить дом в одиночку можно, но сложно. Особенно, если приходится класть каменные стены, поднимать на второй этаж кирпичи, или «закидывать» на перекрытие песок и мешки с цементом. Чтобы не надорваться. Сэкономить на заказе крана и, вообще, упростить себе задачу, многие пользователи FORUMHOUSE делают мини-краны и подъёмники. В этой статье мы расскажем о трёх удачных конструкциях.

Содержание:

Как сделать кран для подъёма шлака, опилок и песка

Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.

Чтобы сделать самодельный подъёмник вам нужны:

Сначала изготовьте каретку. Как она устроена, видно на фото.

Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.

Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.

Важно! Балка установлена с уклоном 3 см на 1 погонный метр. За счёт этого каретка с грузом сама заезжает на чердак.

Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик.Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.

Тельфер ставится в горизонтальное положение. Уровень пользователь отрегулировал набором граверных шайб.

К балке приварены держатели струны, на которой закреплён электрический кабель.

Важно! Кабель подвижен.

Подъёмник работает так:

Подъёмником я загрузил на чердак 12 кубов шлака. Устройство отработало на ура. Ни одной поломки. Разобрал и положил его для следующего строительства.

Подъёмник понравился участникам портала и у них появились вопросы к ed_hanow.

Отвечаю по пунктам:

​2 мини-крана, чтобы поднять блоки на второй этаж

И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.

Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

Узлы крана крупным планом.

Грузоподъёмность крана для подъёма блоков 150 кг.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

Опорная площадка крана.

Фото со строительства.

Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.

Выводы

Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:
