Крепление велосипеда на авто сзади своими руками

Наблюдение: Багажник для перевозки велосипедов на задней двери — Своими Руками

Добрый день!
И Спасибо ВСЕМ!

Некоторое время назад писал о интересное месте установки Thule «прищепки» — крепления для лыж и сноубордов — задний бампер:
Наблюдение: Крепление сноуборда Thule на Smart Mercedes

Сейчас об интересном не месте, а самом креплении велосипедов…
21 февраля 2019, у одного Торгового Цента Санкт-Петербурга, был замечен Hyundai Getz с самостоятельно установленным и предусмотренным для размещения на стене — креплением велосипедов.

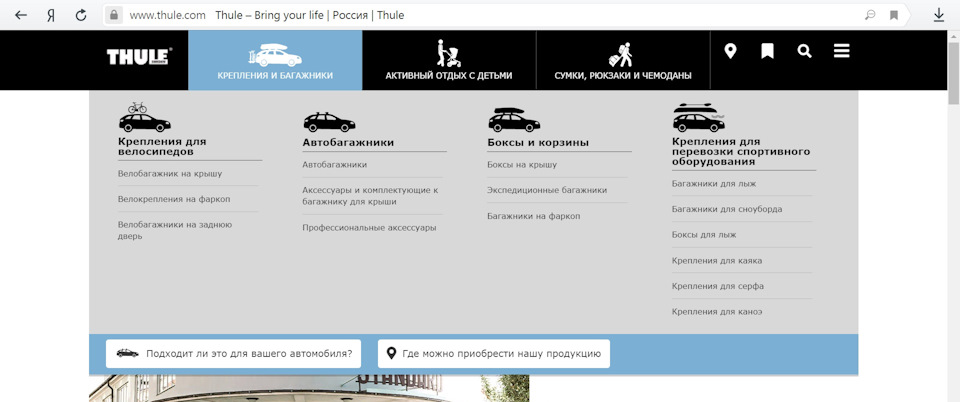

Для перевозки велосипедов Thule рекомендует использовать:
— Велобагажник на крышу
— Велокрепления на фаркоп
— Велобагажники на заднюю дверь

И Владелец Hyundai Getz не стал использовать рекомендованные:
— Thule ClipOn 3 9103, Thule ClipOn Adapter 9115,
— Thule ClipOn High 2 9105, Thule ClipOn Adapter 9115Thule ClipOn High 2 9105, Thule ClipOn Adapter 9115

А сделал следующее:
1) установил на заднюю дверь настенный кронштейн для хранения велосипедов ( уThule есть похожее арт. 9771),
2) использовал элементы Thule, для фиксации велосипедов к креплению
3) Важно! — предусмотрел (предположительно) — крепление регистрационного знака (номера) на бампере — где велосипеды не мешают индификации.
Это категорически Важно, так как в Санкт-Петербурге не очень часто можно видеть остановленные сотрудниками ГИБДД автомобили из-за нечитаемости регистрационного знака.
Зато летом, в Краснодарском крае — например, достаточно часто можно увидеть остановленный автомобили из других регионов с велосипедными креплениями препятствующими распознанию регистрационных знаков.
Да, это нарушение предусмотрен штраф.

Источник

Велокрепления на крышу авто своими руками

Итог: велосипеды проехали на крыше авто

1900км. Из них 1700км — трасса, 200км — город (асфальт и шебень).

Что хотел я получил, но крепления нуждаются в доработке.

Почему не купить готовое?
Самое доступное из найденого мной в Новосибирске — велокрепление Amos Rover (Артикул: AMS02-00003).
Я такое видел на парковках. В принципе вариант достойный. Сталь двойка (субъективно). Можно брать.
Цена двух креплений без малого 3000р. Конструктив простой. Мне такое повторить не сложно и интересно.

Куплено:
1. Уголок алюминиевый, 50х2мм (2 метра), 2 шт. 740р.
2. Болт М8 (20мм), 12 шт. 60р.
3. Шайба М8 простая, 100шт. 55р.
4. Гайка удлинённая М8 (20мм) 4шт. 32р.
5. Гайка М8 с капроновой вставкой 50шт.
6. Скоба U-образная (50-60мм) 8 штук. 224р.
7. Болт нержавейка М8 (130мм) 2шт, (110мм) 2 шт. 260р.
8. Шайба М8 кузовная 4шт. 5р.
Итого

1500р. за два крепления.

Масса одного изделия — 3.2кг.

На 3д принтере напечатал «барашки» для фиксации велосипеда без инструмента.

Внутрь запрессована удлинённая гайка М8.

В 21 веке почувствовал себя советским человеком. Когда любую дребедень приходилось делать своими руками. Заехав в 4 магазина и потратив на это 2 часа времени решил сделать крепления ремней сам. В магазинах были либо пластмассовые, либо хлипкие металлические варианты. В итоге — нержавейка двойка.
Делал часа полтора.

После использования пришёл к выводу, что оно избыточно. Достаточно пластиковых. Нагрузки там нет.

На местах контакта крепления с рамой велосипеда приклеена резина (от камеры авто) в три слоя.
Но так делать не надо, резина протирается и рвётся. Надо использовать кусок, вырезанный из старой шины (там и резина другая, и армирование есть).

На болты (которые стягивают укосы) одет кусок трубки.

Креплению не хватает ребра жёсткости. На фото видно, как выгнулась пластина, примыкающая к поперечинам багажника.

Деталей о изготовлении давать не буду, т.к. этот вариант надо доработать.

Снять оба велосипеда (без спешки) меньше трёх минут. Установить меньше 4 минут.

Важно понимать, что везешь негабаритный груз. Ехать надо медленно. Моя обычная скорость на трассе 95-105 (очень редко до 120). С велосипедами 85-95. Не быстрее.
Причина тому конструкция крепления багажника к машине. На волнах, а также мелких и частых кочках/ямах поперечины сползают. Но это уже «вина» способа крепления багажника скобами за дверные арки. Если бы была жесткая фиксация за рейлинги (которых на рио нет) или к кузову, то можно было бы ехать быстрее.

За 4 недели мы проехали на велосипедах 130км (я с полуторагодовалым сыном на одном велосипеде, жена на втором и пятилетний сын на третьем — его велик ехал в багажнике). Про велик Саныча тут.

KIA Rio 2010, двигатель бензиновый 1.4 л., 97 л. с., передний привод, механическая коробка передач — аксессуары

Машины в продаже

Комментарии 10

класс, то же хочу заморочиться на 2 велоса. тем более что уголок алюминия есть и крепежных материалов хватает. у нас есть за 1300 отечественные, все то же самое что и самому делать. А жаба давит…

Здравствуйте!
Вода не протекает в салон через щели от скобок между стойкой крыши сверху двери и дверью?

Hi! Однажды поставил багажник и наблюдал такое у водительской двери. Ослабил крепление, сдвинул чуток куски линолеума наружу (подкладываю, чтобы не терло ЛКП) и всё прекратилось.

Есть еще мужики с руками! Достойный вариант!)

Руки то есть, но это не тот случай, когда этим можно щёгольнуть. Потратил 1500р. (на самом деле значительно больше, ибо разъезды по магазинам, время на обдумывание и реализацию — это тоже деньги) и получил то, что надо доделывать. Намного проще и дешевле взять готовый вариант (ссылку давал выше). Я его «щупал внатуре». Изделие годное. Там уже предусмотрены те предстоящие мне «доработки». Ну а если смотреть на Туле, то ценник там другой. От 3,5к.р. за штуку.

Сделанное своими руками, ни с чем не сравнится! Кто бы, что бы не говорил!)

Руки то есть, но это не тот случай, когда этим можно щёгольнуть. Потратил 1500р. (на самом деле значительно больше, ибо разъезды по магазинам, время на обдумывание и реализацию — это тоже деньги) и получил то, что надо доделывать. Намного проще и дешевле взять готовый вариант (ссылку давал выше). Я его «щупал внатуре». Изделие годное. Там уже предусмотрены те предстоящие мне «доработки». Ну а если смотреть на Туле, то ценник там другой. От 3,5к.р. за штуку.

вот взял пару дней на раздумье. вообще, мне надо два крепления, но под детские велосипеды, один 20 колеса, другой 16. 16ые еще пока влезают в багажник, но тогда придется ехать с кофром и одним велом на крыше (отвезти детей и бабушку с вещами в Ладогу из Москвы к другой бабушке)), но обратно возвращаться с пустым кофром не хочется. а если два велосипеда на крышу, сумки со шмотками в багажник, и обратно налегке тогда.

покупаю крепления первый раз. что посоветуете из опыта.
нужно ли переплатить в два раза за туле 532?
или достаточно первого варианта за 2000 в виде штампованного желоба?
есть еще промежуточный вариант за 2500 из алюминиевого профиля, возможно более износоустойчив будет, чем крашеный черный желоб?

Источник

велокрепление на фаркоп своими руками №1

велокрепление на фаркоп своими руками — ну не покупать же такой девайс за 20т.р. — жаба давит да и руки вроде есть и время вот решил себе начать делать =)
просмотрев все варианты креплений велосипедов
решил делать по принципу крепления взамен съемного шара
все остальные крепления отмел после просмотров тестов =)
продолжение следует=)

Chevrolet Niva 2010, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — аксессуары

Машины в продаже

Комментарии 23

В прошлом году брал у знакомого Туле 927 — очень понравилось, по номерному знаку вопросов не было, катался по Москве и Мо… Останавливали для проверки документов 3 раза и ни разу про велокрепеление не спросили…А на этот сезон я себе вот такой велобагажник буду покупать www.mnogofarkopov.ru/velo…buzzrack-spark-br113.html Buzzrack.

Я вожу мотоцикл на фаркопе, никаких проблем нет в том числе и с установкой номерного знака. Заказываете дубликат и все. Я проехал с мотоциклом на хвосте пол Европы и не было ни одного вопроса! Не бойтесь ничего!
www.drive2.ru/l/8464352/

Я тоже сделал багажник для великов на фаркоп, скоро выложу, посмотришь, немного не так но более фунционально получилось.

Что то просмотрев все видео-тесты я так и не понял какое крепление лучше.

А если заказать дубликат и третий номер вешать на багажник дял великов?

идея хорошая и реализация тоже, но что делать с законом о расположении номера?

Проблема есть:
pddmaster.ru/shtrafi/shtr…f-za-gryaznye-nomera.html pddmaster.ru писал(а):
В настоящее время штраф за нечитаемые номера автомобиля в соответствии с частью 1 статьи 12.2 КоАП представляет собой либо предупреждение, либо 500 руб.

Но решить её в рамках текущего рассейского законодательства похоже невозможно, ибо:

а) Буржуи видимо перевешивают задний номер на багажник, но у нас за такое можно огрести штраф в размере 5 000 руб. или лишение прав на срок от одного до трех месяцев:
pddmaster.ru/shtrafi/shtr…za-otsutstvie-nomera.html pddmaster.ru писал(а):
Управление автомобилем без установленных на предусмотренных для этого местах номеров

б) У буржуев на картинках часто можно увидеть на багажниках ТРЕТИЙ номер, но у нас за такое можно огрести лишение прав на 0,5-1 год:
pddmaster.ru/shtrafi/pory…nie-srokov-lisheniya.html pddmaster.ru писал(а):
Управление автомобилем с заведомо подложными номерами.

Делайте выводы, что дешевле.

PS: Пересмотрел фотографии разных велобагажников. Вывод — при любом способе крепления на корму более одного велосипеда номер можно признать формально нечитаемым (с расстояния 20м не виден хотя бы один символ). Так что кто не рискует, тому закидывать велики на крышу.

меня этот вопрос напрягает. хотелось бы отправляясь в отпуск брать с собой велосипеды, хотя бы детские. а тут подстава получается от законодателей. хотя с другой стороны они сами кричат про здоровый образ жизни! и спорт

вот выписка из госта

И.1 На каждом транспортном средстве должны быть предусмотрены места установки следующих регистрационных знаков (кроме знаков типов 16-18):
— одного переднего и одного заднего — на легковых, грузовых, грузопассажирских автомобилях и автобусах;
— одного заднего — на прочих транспортных средствах.
И.2 Место для установки регистрационного знака должно представлять собой плоскую вертикальную прямоугольную поверхность и выбираться таким образом, чтобы исключалось загораживание знака элементами конструкции транспортного средства, загрязнение при эксплуатации транспортного средства и затруднение прочтения. При этом регистрационные знаки не должны уменьшать углы переднего и заднего свесов транспортного средства, закрывать внешние световые и светосигнальные приборы, выступать за боковой габарит транспортного средства.
И.3 Передний регистрационный знак должен устанавливаться, как правило, по оси симметрии транспортного средства. Допускается установка переднего регистрационного знака слева от оси симметрии транспортного средства по направлению движения транспортного средства.
И.4 Место установки заднего регистрационного знака должно обеспечивать выполнение следующих условий.
И.4.1 Регистрационный знак должен устанавливаться по оси симметрии транспортного средства или слева от нее по направлению движения.
И.4.2 Регистрационный знак должен устанавливаться перпендикулярно продольной плоскости симметрии транспортного средства с отклонением не более 3°.
И.4.3 Регистрационный знак на транспортном средстве должен располагаться перпендикулярно опорной плоскости транспортного средства с отклонением не более 5°.

Примечание
— Если конструкция транспортного средства не позволяет установить регистрационные знаки перпендикулярно опорной плоскости транспортного средства, то для регистрационных знаков, высота верхнего края которых не более 1200 мм, допускается этот угол увеличить до 30°, если поверхность, на которой установлен знак, обращена вверх, и до 15°, если поверхность обращена вниз.

И.4.4 Высота нижнего края заднего регистрационного знака от опорной плоскости транспортного средства должна быть не менее 300 мм, для мотоциклов, мотороллеров, мопедов и снегоходов — не менее 200 мм, высота верхнего края знака — не более 1200 мм.

Примечания
1 В случае если конструкция транспортного средства не позволяет обеспечить высоту расположения верхнего края регистрационного знака на высоте не более 1200 мм, допускается увеличение размера до 2000 мм.
2 Измерение высоты размещения регистрационного знака от опорной плоскости транспортного средства должно проводиться на транспортном средстве снаряженной массы.

И.4.5 Регистрационный знак должен быть видимым в пространстве, ограниченном следующими четырьмя плоскостями: двумя вертикальными и двумя горизонтальными, касающимися краев знака в пределах углов видимости, указанных на рисунке И.1.

И.4.6 Относительное расположение регистрационного знака и фонаря (фонарей) освещения регистрационного знака на транспортном средстве должно соответствовать ГОСТ Р 41.4.
И.4.7 Регистрационный знак должен устанавливаться таким образом, чтобы в темное время суток обеспечивалось его прочтение с расстояния не менее 20 м при освещении штатным фонарем (фонарями) освещения знака транспортного средства.

Примечание
— Требование не распространяется на надписи «RUS» и «ТРАНЗИТ», а также на изображение флага Российской Федерации.

И.5 Для крепления регистрационных знаков должны применяться болты или винты с головками, имеющими цвет поля знака или светлые гальванические покрытия.
Допускается крепление знаков с помощью рамок. Болты, винты, рамки не должны загораживать или искажать имеющиеся на регистрационном знаке надпись «RUS», изображение Государственного флага Российской Федерации, буквы или цифры.

Не допускается закрывать знак органическим стеклом или другими материалами.
Запрещается сверление на регистрационном знаке дополнительных отверстий для крепления знака на транспортном средстве или в иных целях.
В случае несовпадения координат посадочных отверстий регистрационного знака с координатами посадочных отверстий транспортного средства крепление знаков должно осуществляться через переходные конструктивные элементы, обеспечивающие выполнение требований И.2-И.4.
И.6 Регистрационные знаки типов 16-18 должны устанавливаться:
— на легковых автомобилях и автобусах — один на переднем и один на заднем ветровых стеклах внутри салона (кабины) справа от продольной плоскости симметрии по направлению движения транспортного средства;
— на грузовых автомобилях и тракторах — один знак на переднем ветровом стекле внутри кабины справа от продольной плоскости симметрии по направлению движения транспортного средства.
Регистрационные знаки, выданные на мотоциклы и прицепы, должны находиться у водителей.

И.7 Регистрационные знаки типа 15 должны устанавливаться на легковых автомобилях, автобусах (один спереди и один сзади) и прицепах (один сзади) на штатные места установки регистрационных знаков этих транспортных средств.

Должно быть обеспечено надежное крепление регистрационных знаков типа 15 в течение всего срока их действия с использованием, при необходимости, рамок или других переходных конструктивных элементов.

Источник

Самодельные устройства для перевозки велосипедов на машине

6 минут Автор: Михаил Скворцов 2455

Не секрет, что иногда места, которые считаются красивыми, находятся достаточно далеко от места жительства. Иногда для того, чтобы попасть на желанный участок горного шоссе, велосипедисту приходится преодолевать несколько сотен километров. Конечно, можно воспользоваться складным велосипедом и провезти его в вагоне поезда. Или купить прицеп к легковому автомобилю. Но гораздо лучшим выходом из положения является устройство для перевозки байка на вашем автомобиле. Если он у вас, конечно, есть.

Раньше, в восьмидесятые-девяностые годы, когда на дорогах не было такого количества «иномарок», автовладельцам был доступен, пожалуй, единственный способ перевозки байка – в лежачем состоянии на крыше «жигуленка», при помощи багажника. Иногда удавалось «впихнуть» байк со снятым переднем колесом на заднее сиденье.

Но научно – технический прогресс не стоит на месте. Уже много лет достойное крепление для велосипеда можно купить в спортивных магазинах, иногда – в автомобильных салонах или заказать в интернете.

О ценах

Диапазон стоимости приспособлений для перевозки велосипедов на машине различается весьма сильно. Так, например, самая дешевая модель признанного лидера – компании Thule – предлагается по цене 105 €, что по курсу составит 8200 рублей.

Но если вы приобретете этот багажник, то окажется, что на крышу его закрепить невозможно, так как он является аксессуаром к дугам Thule (Wing Bar, Aero Bar и другие) и крепится вначале на них. Кроме дуг, нужно приобрести опоры. Стоимость самого дешевого комплекта из 4-х штук для пары дуг составит 82 евро.

Стоимость двух дуг составит в сумме 165 евро.

В целом вся конструкция обойдется почти в 30 тысяч рублей (на начало 2016 года). При этом вы сможете перевезти только один байк.

Если попробовать перевезти велик на фаркопе, то это обойдется еще дороже.

Распространено крепление велосипедов на заднюю дверь автомобиля. Уникальное и удобное крепление той же компании Thule для трех велосипедов, которое подходит для многих марок автомобилей, можно приобрести за 115 евро от производителя.

В розницу такое крепление будет стоить около 12 тысяч рублей.

Как видно, цены на подобные модели достаточно высоки. Они могут даже превышать цену перевозимого велосипеда. В том же случае, если вы сталкиваетесь с подозрительно низкими ценами, (около 2500 – 3000 рублей), то, скорее всего, речь может идти о некомплекте, дефектной модели, модели для непопулярной марки автомобиля.

Не будем обижать отечественного производителя, но качество подобных устройств для перевозки велосипедов оставляет желать лучшего.

Делаем багажник сами

Главная и единственная забота домашнего мастера при производстве подобных креплений – это жесткая и надежная фиксация байка на всех уровнях. Если эта задача решена, то автоматически отпадают проблемы с безопасностью резкого торможения, вхождения в повороты. Также велосипеду не грозит вероятность поцарапать раму.

Крепление на крышу автомобиля предполагает, конечно, наличие на ней хотя бы двух поперечных дуг. Их сечение предполагается квадратным. Для простоты можно предположить, что на крыше имеется стандартный багажник на отечественные «Жигули».

Недорогой и бюджетный вариант (один из лучших во всем Рунете) предполагает следующее:

На снимках все ясно:

Главное, крепко закрутить все винты, хорошо притянуть втулку, а заднее колесо можно стабилизировать с помощью резинового эластичного ремня, вырезанного из старой покрышки. Его крепление наматывается «восьмеркой».

По отзывам автора из города Барнаула, он проехал в один день более 600 километров, разгоняя авто до 130 км\час. Конструкция успешно выдержала испытание.

Как становится ясным, подобное крепление на крышу своими руками имеет изюминку: затяжку с помощью эксцентриков штатной втулки. Именно этот момент позволяет придать всей вертикали жесткость. Конечно, с помощью подобного приспособления на автомобиль можно устанавливать не только один, но два и даже три велосипеда. В этом случае достаточно будет их фиксировать между собой наверху (хотя бы с помощью палки и резиновых петель, которые охватывают подседельные узлы), и конструкция будет держаться как единое целое.

Внимание! Данная конструкция предусматривает поперечные балки квадратного сечения. В том случае, если ваш автомобиль имеет «аэродинамические», каплевидные профили, то притянуть к ним плоскости с помощью болтов будет невозможно. В этом случае гораздо проще купить нужный багажник в магазине.

Для того чтобы сравнить затраченные усилия, просто предлагаем сходить по ссылке на велофорум г. Курска и посмотреть, как вышел из положения другой уважаемый байкер:

Конечно, его багажник на машину своими руками выглядит более красиво, особенно если его покрасить глянцевой краской и украсить эмблемами. Но если они оба выполняют одну функцию, то зачем тратить больше сил? Кроме того, первая модель гораздо легче. Некоторым преимуществом второй модели является удержание байка высоко от багажника, что снижает боковое раскачивание и легкость вхождения в повороты.

Мы думаем, что нет необходимости демонстрировать большее количество устройств и моделей на другие части авто, так как большинство любителей, которые имеют мощные фаркопы и заднюю дверь, соответственно, имеют все-таки автомобиль более высокой стоимости, и затрата на рейлинги, профиль и заводской багажник будет не очень большой.

Те же, кто имеет отечественный автомобиль, как правило, устанавливает самодельное крепление именно на крышу.

Кстати, перед отправлением в длительное путешествие, если у вас пока нет своего автомобиля, и вы все-таки грузите велосипед вместе с другими ребятами в общий прицеп, то не забудьте:
