Куда установить рацию в авто
Организация правильного подключения рации в автомобиле.
Итак. В прошлый раз мы нашли место для установки рации и собственно установили её в это место 🙂 (www.drive2.ru/cars/volksw…rnal/4035225266124030077/)
Теперь немного тонкостей о питании радиостанции и прокладке кабеля к антенне.
Начнём с радиостанции – основы подводки питания:
1. Плюс питания аппаратуры связи рекомендуется брать с плюсовой клеммы аккумулятора.
2. Минус питания на радиостанцию (и усилитель) следует брать с кузова (желательно с винта или болта с полноценной резьбой непосредственно с кузова, а не с детали сидящей на кузове) проводом минимально удобной длины. (Существует распространенная ошибка тянуть на аппаратуру связи минус с клеммы аккумулятора.)
3. Любой провод, подключенный к плюсовой клемме аккумулятора, должен быть обязательно защищен предохранителем. Согласно нормативам, длина провода от плюсовой клеммы аккумулятора до предохранителя не должна превышать одного фута. Ток предохранителя не должен превышать максимально допустимый ток нагрузки провода выбранного Вами сечения.
Помните, что невыполнение рекомендаций этого пункта создает риск для здоровья и жизни не только Вас, но и Ваших пассажиров.
4. Для того, чтобы свести к минимуму потерю напряжения питания в проводе, следует выбирать провод большого сечения:
при питании голой станции и длине провода до 2,5 м — 1 мм.кв, свыше 2,5 м — 1,5 мм.кв;
предохранитель 5-10 А (учитывая наличие штатного предохранителя радиостанции)
при наличии в цепи усилителя, сечение провода должно быть от 1,5 мм.кв до 4 мм.кв в зависимости от длинны кабеля.
5. Радиостанцию и усилитель рекомендуется запитывать с одного плюсового провода и не подключать к нему больше никакие потребители (особенно это касается потребителей, «шумящих» в радиочастотном диапазоне, например аудиоусилителей).
Теперь о прокладке кабеля под антенну:
Покупая автомобильную антенну на гражданский диапазон, Вы всякий раз бываете невольно обмануты продавцами, так как одна половина этой антенны у Вас уже есть — это кузов машины. Вы покупаете не более чем еще пол-антенны.
Устанавливая Вашу покупку на машину, Вы собираете антенну в единое целое, и, обеспечивая хорошую массу в точке установки антенны, фактически, подключаете к радиостанции ту ее часть, которая была у Вас изначально — кузов машины. Но магнитка электрически не подключена к нему в точке установки. Тем не менее, кузов также является противовесом магнитки, и электрически связанным с ней быть обязан по «условиям игры». Емкостной связи магнита с кузовом на частотах гражданского диапазона решительно для этих целей не хватает, но, тем не менее, выход из положения есть. Подобный способ «подключения» второй половины магнитки в виде кузова Вашей машины вызывает ряд проблем. Например, антенна, установленная на магнит, будет всегда проигрывать аналогичной антенне, установленной стационарно (с полноценной массой в точке установки), где-то 3 дБ, что по влиянию на дальность связи будет эквивалентно снижению Вашей выходной мощности и выходной мощности передатчиков тех, с кем Вы ведете радиообмен, вдвое. К слову, эта мощность далеко не сразу «уходит в тепло». Предварительно она в изрядной степени излучается антенным кабелем внутри салона машины и наводится на провода бортовой сети, датчики и т.п., иногда вызывая довольно забавные эффекты при работе на передачу.
При работе на прием, антенный кабель магнитки склонен собирать всю радиочастотную помойку с бортсети машины, что также неизбежно губит дальность связи.
Параметры магнитки (в том числе и КСВ) крайне нестабильны и зависят фактически от того, как Вы поставили антенну (плюс-минус 10 см от точки настройки уже замечательно видно по прибору) и проложили по салону кабель. Способ прокладки кабеля влияет на настройку в значительной степени, но от него также непредсказуемо зависит величина взаимонаводок аппаратуры связи и бортсети машины. Кабель должен лежать как можно прямее, не образовывая витков. Ни в коем случае нельзя сворачивать кабель магнитки в бухту.
В конце концов, магнитка просто царапает крышу. Причем при врезке антенны сверлится отверстие в 12 мм, а от магнита остается ободранное пятно в добрых 20 см диаметром… В принципе, можно наклеить пленку на место предполагаемой установки магнитки, если Вы еще не успели его ободрать.
И еще одно: магнитная антенна безобразно стыкуется с усилителем.
Если несмотря на все негативные стороны эксплуатации магниток Вы, тем не менее, выбираете такой вариант установки антенны, вот нехитрое устройство, позволяющее это сделать: ВЧ-отглушка.
Оптимальная длинна кабеля для магнитной антенны — 360-390 cм. Произвольное изменение этой длины, как показывает практика, ведет к потере работоспособности магнитной антенны и невозможности ее настроить. При удлинении или укорочении кабеля желательно ставить эту самую отглушку в цепь между старым проводом антенны и новым (либо между усилителем и антенной).
Для этого нам нужно ферритовое кольцо:
Моё внешним диаметром 2,3мм, внутренним – 1,4 мм. Если покупать, то берите проницаемостью 100-2000, диаметр кольца 20-40 мм. Этого вполне хватает чтобы 4 раза провести кабель через него.
Пропускаем через него провод от 3х до 5ти раз:
Но прежде чем посадить разьём PL (его можно взять фланцевый PL 259) нам необходимо хорошо прикрутить/припаять ещё один проводок либо к разьёму (внешней части) либо к внешней оплётке коаксиального кабеля. Проводок должен быть потолще и покороче. Получается примерно так:
Усаживаем всё это дело в термоусадочную трубку, можно даже в несколько слоёв дабы всё держалось очень крепко.
На этом конструирование ВЧ-отглушки закончено. Прозваниваем тестером наш дополнительный проводок, нет ли контакта на центральную жилу, прозваниваем весь кабель по концам и ставим всё в авто. Теперь можно менять длину кабеля от рации до антенны произвольно. Проводок который мы вывели отдельно необходимо крепко посадить на какую-нибудь гайку, чтобы был хороший контакт с массой.
Также по совету MWebber можно поставить ферритовое колечко на питание радиостанции. Я пока до этого не дошёл, но скоро попробую сделать, а то в рации слышен небольшой еле заметный фон при росте оборотов.
Не забудьте купить ещё PL разьём типа «папа» для другого конца кабеля, который пойдёт в рацию/усилитель.
(Материал взят с сайта forum.ci-bi.ru/ автор: Кабан)
В следующий раз будем настраивать КСВ антенны.
Установка рации
В штатной комплектации легкового, многотонного грузового автомобиля или пассажирского автобуса производители, как правило, не предусматривают место для установки радиостанции. Тем не менее, радиосвязь представляет собой недорогую и достаточно эффективную альтернативу мобильным телефонам – не нужно платить оператору, и водитель не зависит от качества покрытия.
Какие радиостанции устанавливают российские водители на автомобиль? На рынке более чем достаточно предложений, из которых можно выбирать рацию, соответствующую насущным потребностям и по доступной цене:
Учитывая то обстоятельство, что все любительские рации для автомобиля имеют мощность 4 Вт, пользователю остается сделать выбор между радиостанциями корпусными, с выносной панелью или тангентой.
Монтаж рации
Правильно установить оборудование связи – работа творческая и ее можно выполнить как своими руками, так и силами приглашенного мастера. Процедуру установки можно разделить на 4 этапа:
• определение монтажной площадки;
• установка устройства и антенны;
Как выбирать место для рации
Штатного места в вашем авто нет – можете не искать. Но никто не запрещает для установки рации использовать все имеющиеся в салоне возможности. Главное, чтобы место соответствовало элементарным требованиям:
Этим условиям соответствует любой карман поблизости от рычага переключения скоростей и ниша под/над бардачком легкового авто. В микроавтобусе рацию устанавливают или непосредственно на торпедо, или на место перчаточного отделения. В грузовом авто удобнее всего установка рации чуть выше лобового стекла, а для тангенты поблизости монтируется специальный кронштейн.
Подключение к питанию
Процедура подключения описана в Инструкции производителя. Но к рекомендациям мастеров следует отнестись с должным вниманием:
Подключение антенны
Вы можете выбирать для машины радиостанцию:
При прокладке антенного кабеля следуйте рекомендациям:
Настройка антенны и рации
Когда механическая часть работ выполнена, рация установлена на удобное место, антенна и провод установлен в соответствии с рекомендациями, остается последний этап – настройка. Для этой процедуры нужен специальный прибор КСВ-метр. Он определяет нагрузку на линию и обеспечивает подключение, соответствующее оптимальной нагрузке в линии передачи радиосигнала от блока рации до антенны.
Вы можете купить КСВ-метр, взять прибор в аренду или пригласить мастера-настройщика. В любом случае алгоритм настройки такой:
Если SWR больше нормы, то нужно будет заняться коррекцией длины антенны.
Особенности эксплуатации
Мощность большинства раций гражданского диапазона не превышает 4 Вт. Это не устраивает большинство пользователей и поэтому есть смысл купить и установить на машину усилитель рации мощностью в пределах 100-200 Ватт. С подключенным к радиостанции усилителем водитель в сложных перегруженных внешними помехами городских условиях сможет связаться с диспетчером, а дальнобойщик с базой, удаленной на расстояние не менее 50 км.
Пост шестнадцатый! Установка рации в авто, доработка антенны, полный разбор по шагам…Или как радиофицировать некое иноведро бюджетно и качественно!
Деньги на антенну накоплены, весь комплект установлен на авто и радует связью.Но так как БЖ отстаёт от реальных событий, то обо всём по порядку!
При выборе антенны основными критериями были :
-надежность
-хороший приём и передача
-положительные отзывы пользователей
Всем этим требованиям отвечала антенна LEMM 2001 TURBO. Только вот подделок на неё, в последнее время, очень много. А так как в рейтинге антенн сразу после LEMM 2001 Turbo на втором месте Optim CB 2001, да ещё и цена на 500 рубэнов меньше, то выбор пал именно на неё!
Смотря в интернете характеристики и обзоры этой антенны, я и не предполагал как она может выглядеть в реальности!Размеры её впечатляющие, вот пример…

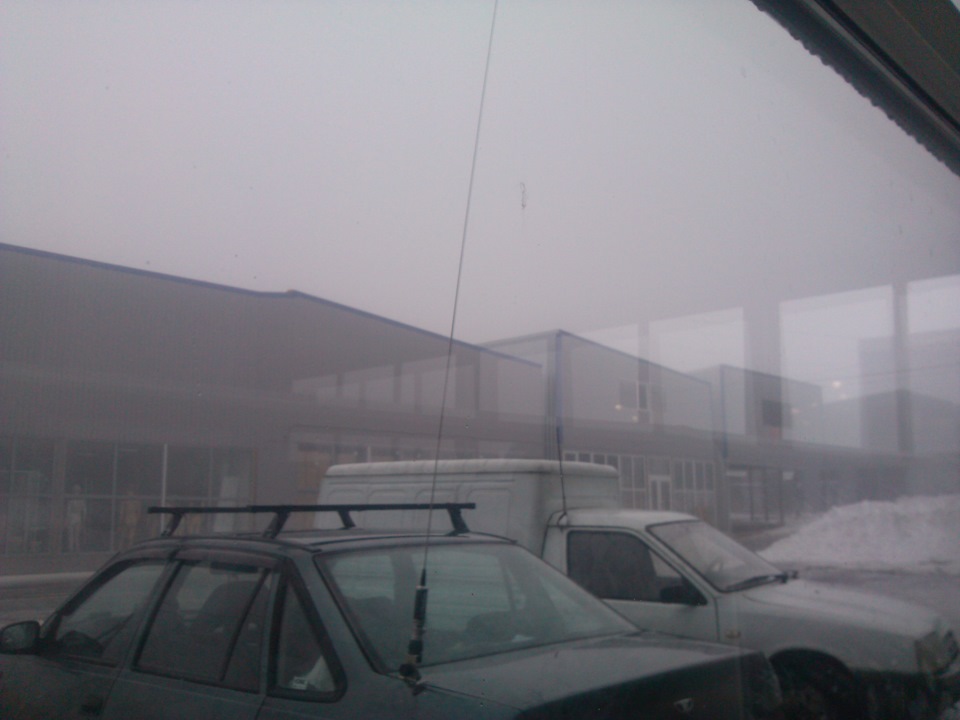

Полный аналог LEMM’а и по характеристикам ни чуть не уступает. Длина 2 метра. Оказалась довольно большой, мощной и увесистой. Одна из самых лучших, продаваемых сейчас на рынке!
Но просто подключить в прикуриватель рацию и поставить антенну — не мой метод!Идём по сложному пути!

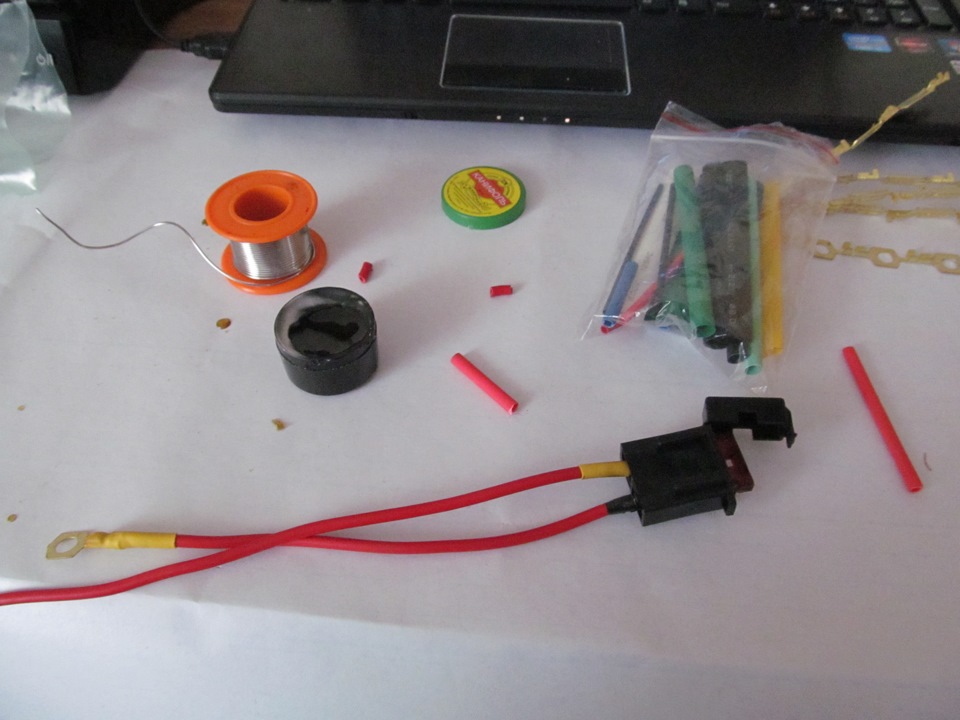

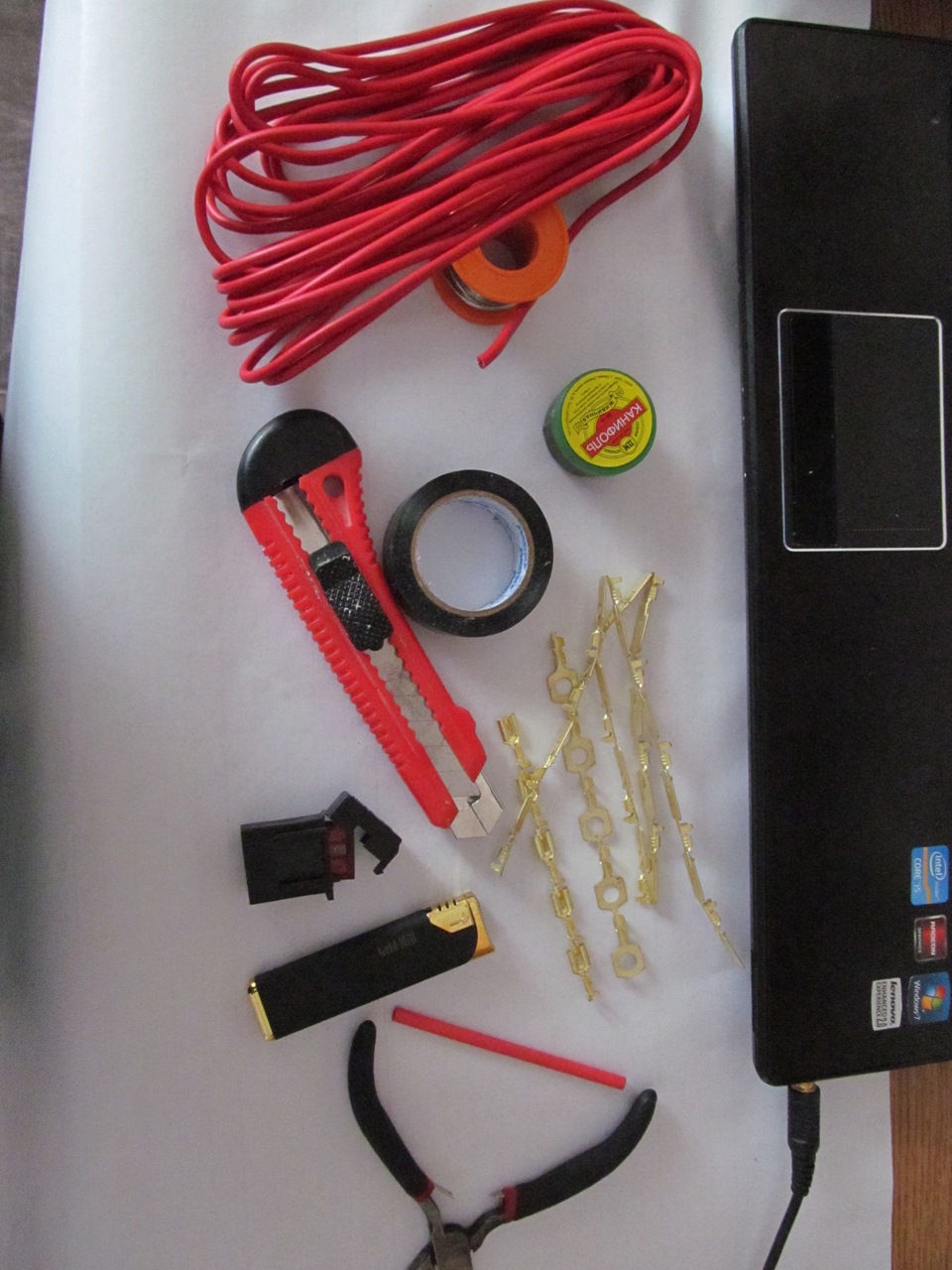

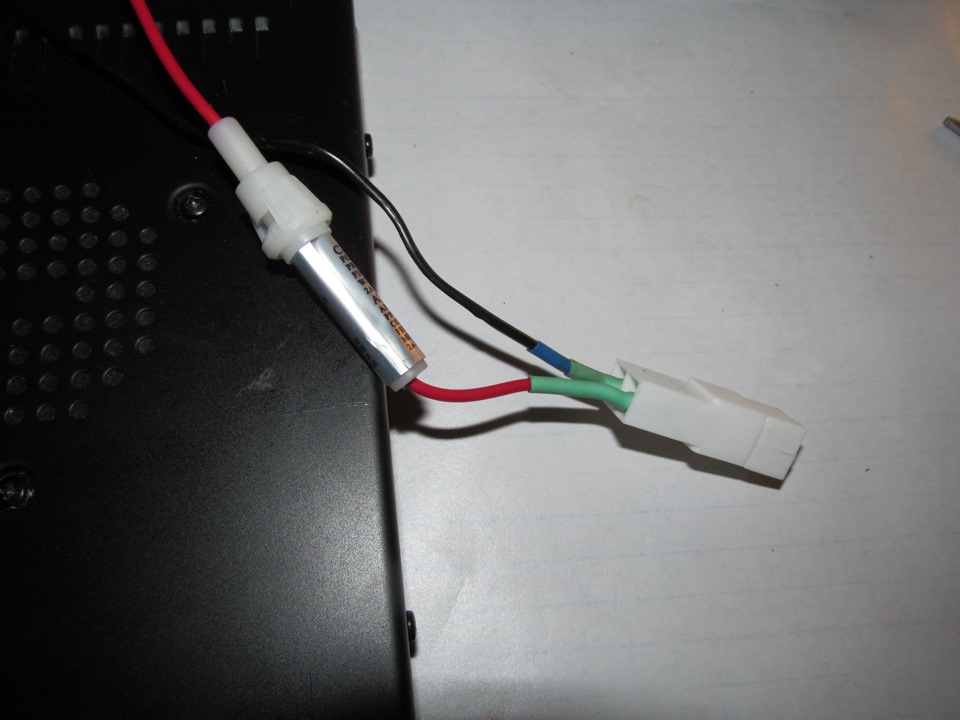

Для начала монтируем разъём для быстрого разъединения питания рации и проводку к АКБ! Плюс тянем напрямую от АКБ через предохранитель, а минус берем в самом ближайшем месте к рации с болта от кузова.
Далее необходимо доработать антенну! Потому как ежели ставить антенну в таков виде, без доработки, то прослужит она гораздо меньше, чем доработанная. Для начала, всё разбираем!
Теперь пропаиваем всё по новому.А именно:
здесь.
Всё пропаяно, теперь нужно сделать «бандаж» из ниток и клея:
Когда «бандаж» уже готов нам остаётся лишь промазать верхнюю катушку антенны Литолом-24 для того чтоб обезопасить от проникновения воды и коррозии.

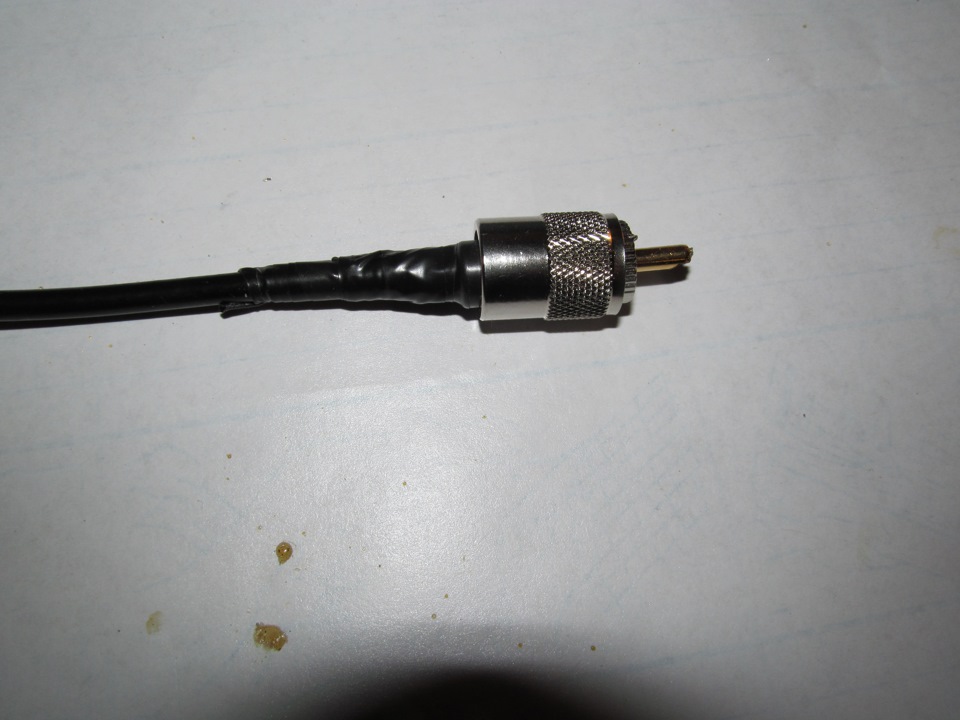

Осталось накрутить разъём PL.

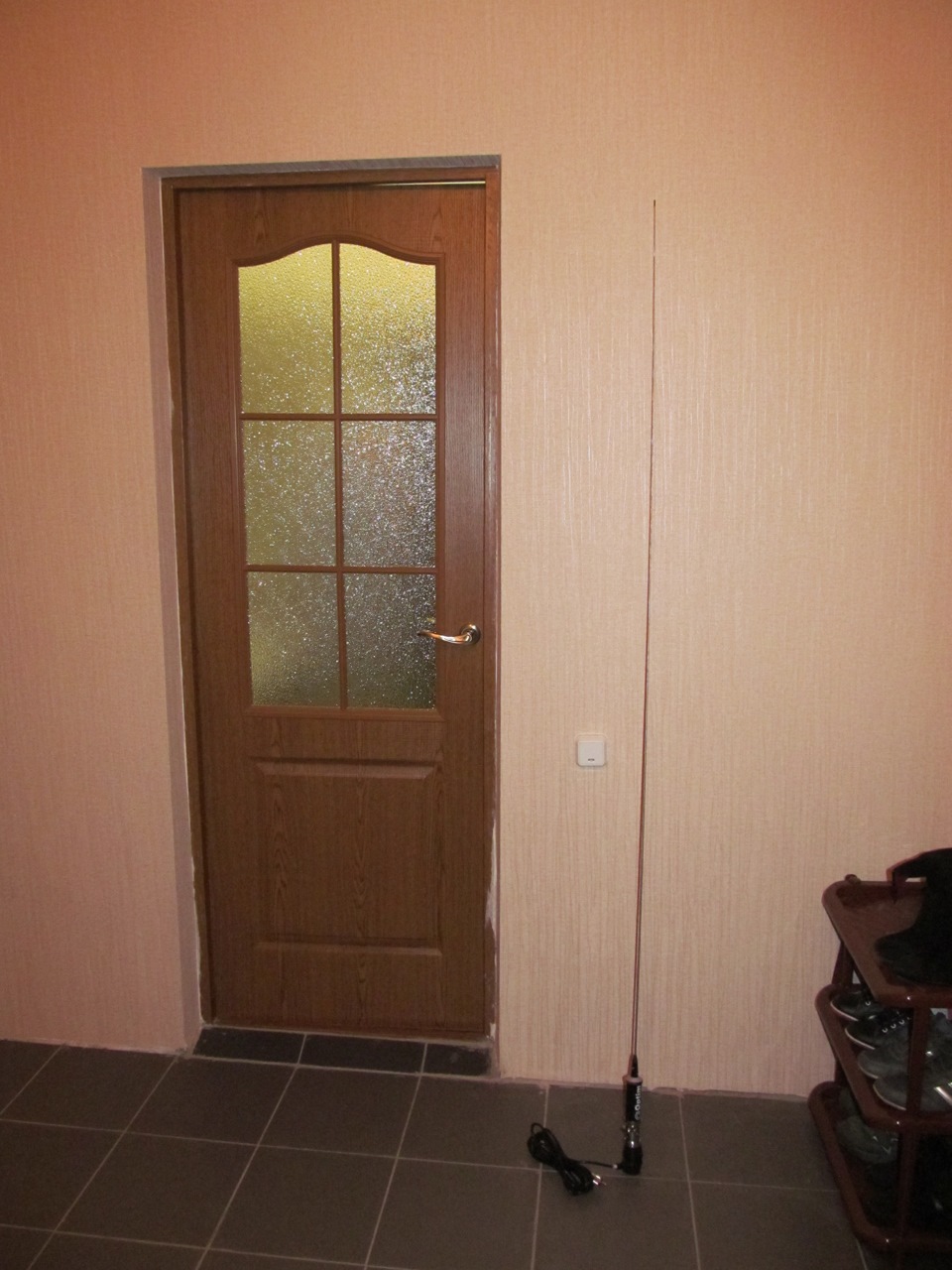

Сама антенна в сборе уже после доработок на фоне межкомнатной двери!

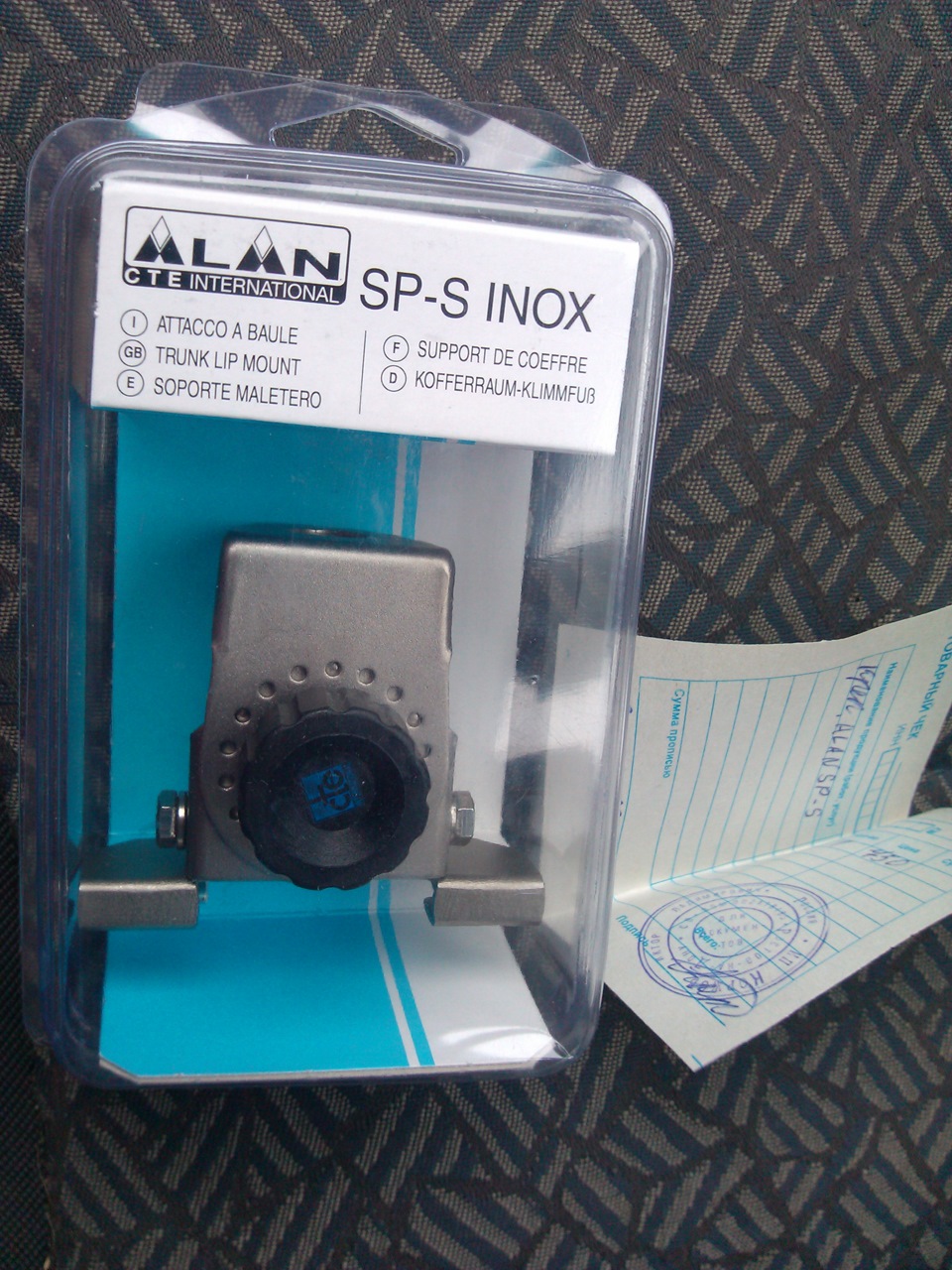

Теперь все манипуляции по доработке остались законченными и нужно купить крепление для багажника! Креплений сейчас на рынке представлено большое множетво, каждый выбирает под себя.
Чтоб антенна работала правильно, нужно чтоб был хороший контакт с кузовом. С массой автомобиля. Потому как покупая антенну, Вы покупаете лишь половину её, Вторая половина у Вас уже есть — это кузов авто!
Открываем багажник, шкуркой зачищаем до металла место установки кронштейна…Вот тут многие делают ошибку, устанавливая кронштейн без зачистки металла. Если установить кронштейн просто на краску, то болты вряд ли прорежут лак, краску, грунт и достанут до металла…А следовательно, хорошего контакта Вы не получите!
Далее, крепим антенну на кронштейн, кронштейн на багажник и промазываем те места что были зачищены до метела Литолом.Напомню, что Литолом промазываем уже после того, как установили и затянули кронштейн!Дабы не гнило и не пошла коррозия.Теперь «прозваниваем».Антенна, катушка верхняя, нижняя, кронштейн — всё должно звониться на корпус!

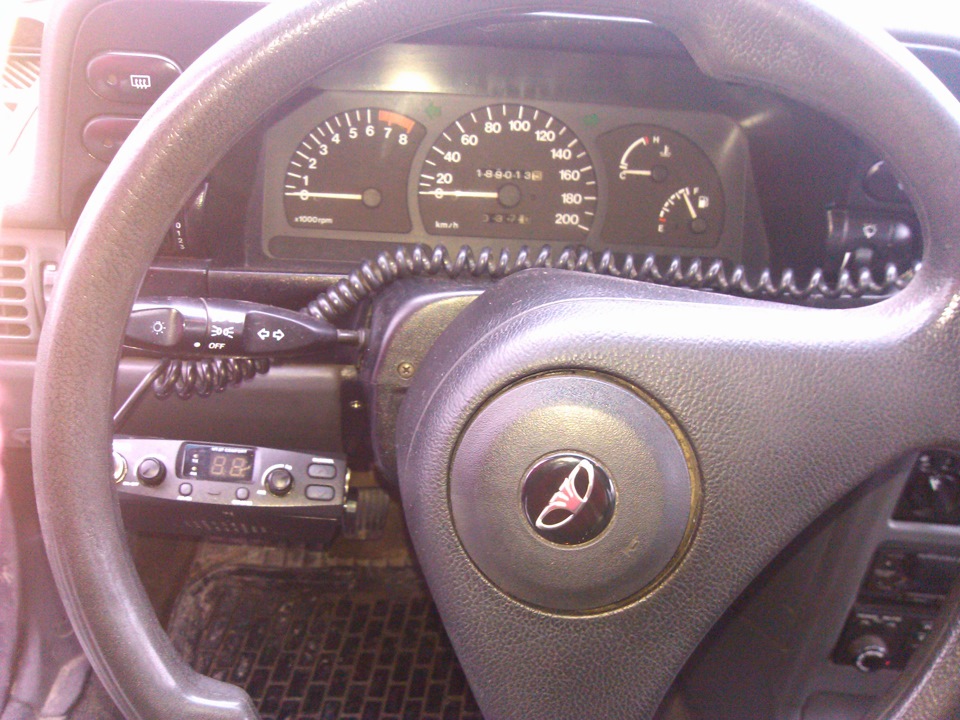

В конечном итоге мы получаем очень качественную связь за небольшие деньги!
А для чего это всё было?!Да для общения с другими участниками движения с целью получения дорожной информации.К тому же, у нас в Ростове есть свой АВТОКАНАЛ61,где постоянно полезная информация и без мата, как у дальнобоев!))))
З.Ы. Лайфхак от Вейдера — когда я покупал кронштейн на багажник, то искал крепкий и надежный.Да такой, чтоб складывался при заезде во двор!Всё оказалось куда проще — просто открываю багажник перед заездом и антенна ложиться вдоль кузова авто))))Так и заезжаю и выезжаю из двора!))))
Как установить рацию на автомобиль?
О том, как установить рацию на автомобиль, часто спрашивают не только дальнобойщики, но и владельцы транспортных средств меньшего размера — небольших грузовиков, микроавтобусов и т.д. Портативное переговорное устройство на борту действительно может оказаться очень полезным – особенно, если машина выполняет дальние рейсы.
Чтобы самостоятельно установить рацию на автомобиль, нужно обладать достаточно специфичными навыками. Так что рядовым автовладельцам приходится либо внимательно изучать рекомендации по монтажу, либо доверять установку профессионалам. Но в любом случае ознакомиться с методикой подбора и установки автомобильной радиостанции как минимум желательно!
Выбор рации для грузового автомобиля
Перед тем как установить рацию в машину, нужно выбрать модель переговорного устройства для автомобиля. На этом этапе особых сложностей не возникает:
Какие же радиостанции используются для оборудования частных средств?
Выбирая рацию на КАМАЗ или другой грузовик, стоит обратить внимание и на расположение органов управления. Они могут размещаться:
Здесь нужно заранее продумать, как будет удобнее пользоваться рацией — нажимая кнопки на корпусе устройства, или же управляя приемником с помощью тангенты, которую вы будете держать в руке.
Как правильно установить рацию на автомобиль?
При наличии навыков и достаточно простого оборудования установить рацию на грузовой автомобиль можно и своими руками. Процесс монтажа можно условно разделить на несколько этапов:
На каждом из этапов есть свои тонкости и нюансы, которые нужно учитывать.
Выбор места
Первое, что нужно решить – куда именно будет установлена рация. Ниша или другое место монтажа должны соответствовать таким требованиям:
При монтаже в легковом автомобиле рация обычно ставится либо сбоку от водительского сидения (в специальном кармане), либо возле переднего пассажирского сидения.
При установке на Газель или микроавтобус устройство может размещаться на приборной панели или на месте бардачка.
В грузовиках рации чаще всего ставят в верхней части кабины – а тангенту размещают на специальном кронштейне в пределах прямой досягаемости для водителя.
Подключение рации к бортовой сети
После выбора места установка радиостанции на автомобиль предполагает подключение питания. В принципе, здесь достаточно следовать рекомендациям производителя, изложенным в инструкции. Но стоит прислушаться и к советам опытных специалистов:
Важно! Если рация используется довольно редко, то для обеспечения питания можно использовать разъем прикуривателя. При умелой модификации устройства такое подключение вполне функционально и безопасно!
Установка и подключение антенны
Антенны для автомобильных радиостанций бывают двух видов – врезные и магнитные:
Любая антенна должна контактировать с металлом кузова. Если же устройство монтируется на специальном кронштейне, то место контакта желательно защитить от коррозии путем нанесения специального состава.
При прокладке антенного кабеля обычно действуют по такому алгоритму:
Настройка антенны
Для правильной настройки антенны используется специальный прибор — КСВ-метр:
В процессе настройки изменяем длину штыря антенны, после чего снова повторяем описанные выше операции. Так делаем до тех пор, пока SWR при контрольном замере не будет максимально близок к 1.
Эксплуатация рации в машине
Несмотря на то, что современные модели переговорных устройств отличаются достаточно высокой надежностью, риск их выхода из строя остается. Чаще всего проблемы возникают при неправильном использовании рации.
Чтобы избежать таких проблем, нужно следовать рекомендациям по эксплуатации подобных приборов:
Кроме того, если вы не обладаете достаточной квалификацией, не стоит вскрывать корпус радиостанции, а также вносить конструктивные изменения в схему прибора. Это также может привести либо к выходу рации из строя, либо к уменьшению ее рабочего ресурса.
Установка рации на автомобиль
Оценивая сложность предстоящей задачи, многие решают не устанавливать рацию на авто самостоятельно, а доверить решения этой задачи профессионалам. У такого подхода есть ряд преимуществ:
Такая услуга как установка рации на автомобиль в Санкт-Петербурге не потребует от вас слишком больших финансовых вложений. Стоимость монтажа составляет от 500 до 2,5 тыс. рублей в зависимости от перечня работ. Так что обратившись в нашу компанию, вы не только гарантируете идеальную работоспособность переговорного устройства, но и получите возможность для экономии.
Приём, приём, как слышно: самостоятельно подключаем и настраиваем Си-Би-радиостанцию в автомобиле
Несмотря на погодные катаклизмы, лето в этом году все же вступило в свои права, и множество легких на подъем автотуристов устремилось в дальние маршруты – кто на юга, а кто и в более любопытные и отдаленные уголки необъятной России. В разгар периода путешествий у автовладельцев традиционно возрастает интерес к Си-Би-радиостанциям, работающим на «канале дальнобойщиков», способных принести пользу в дальнем путешествии. Для желающих приобрести и установить рацию самостоятельно – наш инструктаж!
Подключение радиостанции к питанию
Н ижеследующий гайд по инсталляции Си-Би-рации в автомобиль касается не тех, кто юзает радиосвязь ежедневно и профессионально, а тех, кому она нужна для эпизодического использования, в основном в дальних поездках. В этом случае большинство водителей предпочтет не крепить рацию в салоне стационарно, портя интерьер и провоцируя парковочных воров, а захочет пристроить её временно в подходящем месте: между сиденьями, между сиденьем и боковой стойкой или в лотке для мелких вещей под торпедо, как это сделано, к примеру, на фото Chevrolet Lachetti:
Пристроили рацию – подключаем к ней питание! Бытует мнение, что радиостанцию в автомобиле непременно нужно подключать отдельной проводкой от АКБ, однако это решение больше подходит для ежедневного использования. В нашем же случае эпизодического использования это совершенно не нужно – гораздо удобнее взять питание с разъема прикуривателя. Это самое простое, быстрое, и при этом, особо подчеркнем, вполне корректное подключение. Не халтурно-компромиссное, как некоторые думают, а отвечающее всем требованиям – как в плане силовой части, так и в плане непосредственной работы радиостанции в эфире.
Такой коннект абсолютно безопасен для электропроводки и осуществляется за полчаса. А главное, он оптимален в случае нового автомобиля и вредных гарантийщиков, только и ищущих повод, чтобы отказать в гарантии по надуманным причинам.
У радиостанции с выходной мощностью 4-5 ватт максимальный потребляемый ток не превышает 2-3 ампера, а у радиостанции мощностью 8-10 ватт – менее 5 ампер, что как минимум вдвое-втрое меньше тока предохранителя, защищающего разъем прикуривателя.
штекер провода питания рации должен быть вставлен именно в прикуриватель в торпедо, использовать разветвители, качество которых часто отвратительное, нежелательно!
Если же гнездо прикуривателя одно, а питать в дороге нужно и телефон, и регистратор, и другие гаджеты, а гарантийный период уже завершился, и ваши умелые руки не пугаются необходимости протащить провод из подкапотного пространства в салон, то можно подключить радиостанцию напрямую к АКБ. Хотя ещё раз замечу в скобках: такое подключение не имеет каких-либо преимуществ перед питанием через прикуриватель – ни с точки зрения электробезопасности, ни с точки зрения качества связи.
В этом случае придётся купить трёхметровый (примерно) отрезок обычного электросетевого провода сечением 2х1,5 мм, упаковать его по всей длине в пластиковую гофру и протащить от аккумулятора в салон через какой-либо резиновый уплотнитель моторного щита. На концы проводов возле АКБ обжимаются или паяются клеммы под болтики М6 и предохранитель на 10 ампер (предохранитель ставится в плюсовой провод рядом с аккумулятором), а к двум противоположным концам проводов подключается «хвост» питания радиостанции с соблюдением полярности. Место соединения проводов тщательно изолируется липкой лентой или термоусадкой.
Установка антенны
Станция установлена и подключена, теперь монтируем антенну. Будем считать, что она у нас быстросъемная на магнитной подошве, что не потребует портить кузов для установки. Поэтому дадим лишь несколько общих тезисов – без углубления в лишнюю теорию.
Настройка антенны
Собственно, настройка антенны — самый важный момент всей нашей истории. Возможно, настройку стоит заказать профессионалам: эти услуги недороги, работа занимает менее получаса и предлагается на парковках грузовиков и возле крупных автомагазинов на трассах. Но многие предпочитают самостоятельно разобраться в вопросе, исповедуют принцип «хочешь сделать хорошо – сделай сам!» и хотят иметь собственный комплект инструментов для контроля состояния антенны в дальнейшем. Для них — нижеследующий мастер-класс. Опять же: только алгоритм, без углубления в лишнюю теорию и физику происходящих процессов, в которую каждый при желании сможет погрузиться самостоятельно.
Для настройки антенны нам понадобится прибор под названием КСВ-метр (измеритель коэффициента стоячей волны), который несложно приобрести – Google в помощь. Стоимость простейшей модели – от 500 до 1000 рублей. Наиболее распространен прибор, уже много лет встречающийся в продаже под разными названиями (SWR-420, 430, KW-520, и т.п.), на самом деле – один и тот же китайский КСВ-метр с одним и тем же принципом работы и одинаковым обозначением переключателей и разъёмов. Прибор, безусловно, более чем средненький, но для нечастого использования вполне сойдет.
Также нам потребуется высокочастотный соединитель того же стандарта, что и гнездо на рации и штекер на кабеле. Он нужен, чтобы включить КСВ-метр между радиостанцией и антенной, не удлиняя существенно антенный кабель. Подойдет переходник-«бочонок» формата «папа-папа» (для жесткого подключения), или коротенький (10-20 см) антенный кабель, также с разъемами «папа» на обоих концах. Стандарт разъемов наиболее известен под именем «PL», именно так его нужно спрашивать в магазине.
