Линейка для измерения геометрии кузова автомобиля

Кузовная линейка. Hand Made.

Раз создалась такая замечательная группа, то могу поделиться изготовлением самодельной кузовной линейки. Цены на фабричные изделия уходят в космос, даже по старому курсу евро.
Сама конструкция простейшая — алюминиевая профильная труба и по ней «бегает» конструкция из металлических профилей. Единственное пришлось помудрить, когда приделывал рулетку. Ну и хотелось чтоб получился более-менее эстетический вид.
Сварил из обрезков профилей и полосок металла вот такой каркас.

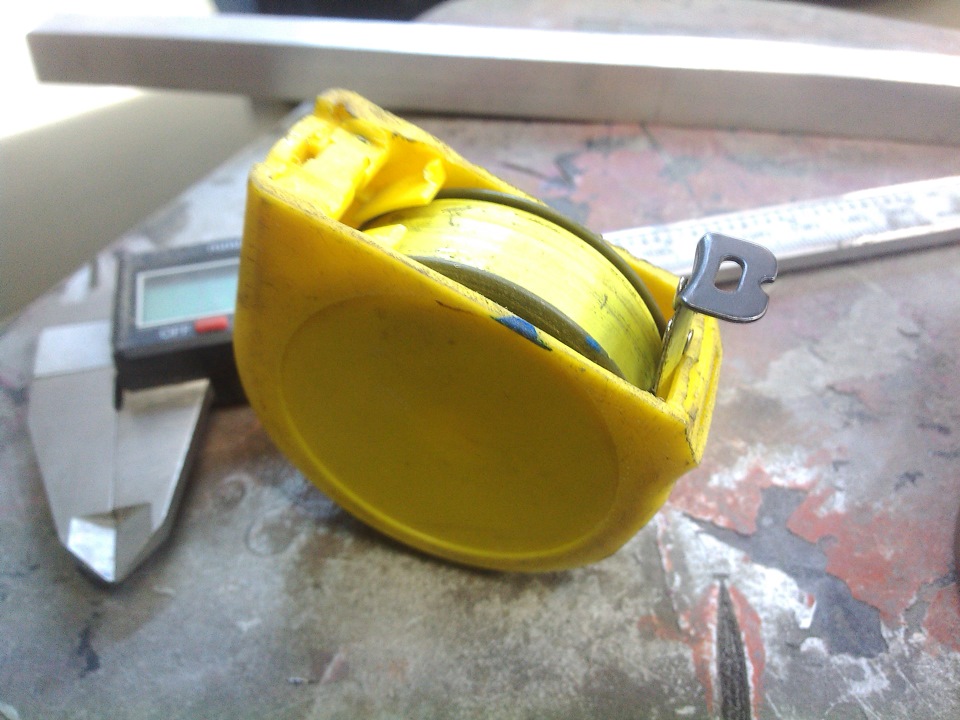

Выбрал более-менее приличную рулетку, с нейлоновой лентой и не больших габаритов.Проверил её по старой советской метровой линейке, вроде не врёт. Уменьшил корпус рулетки до минимальновозможного.

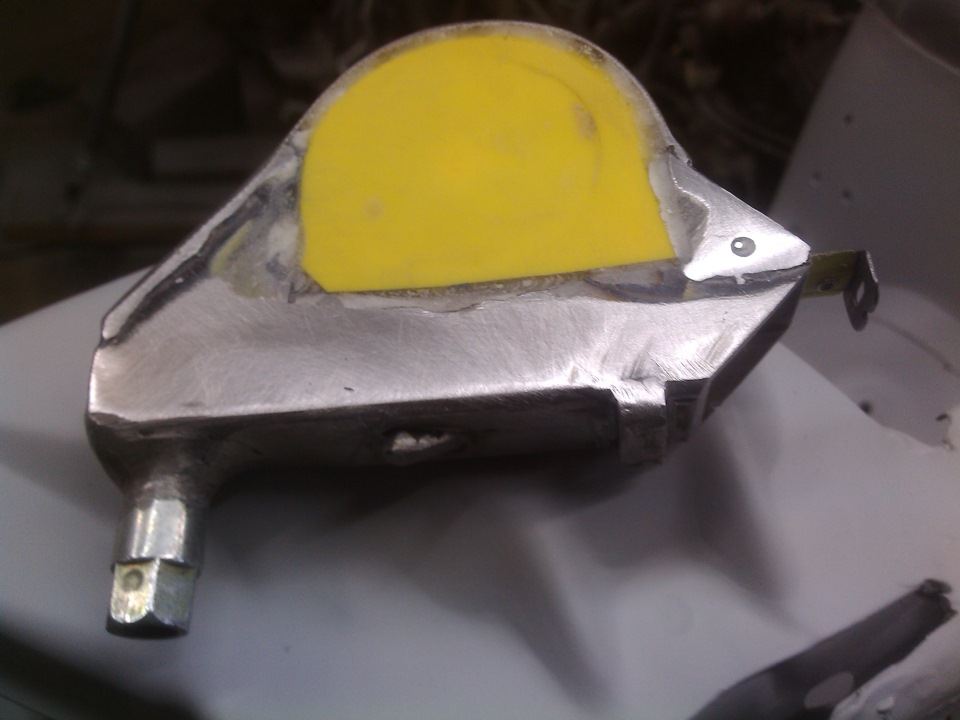

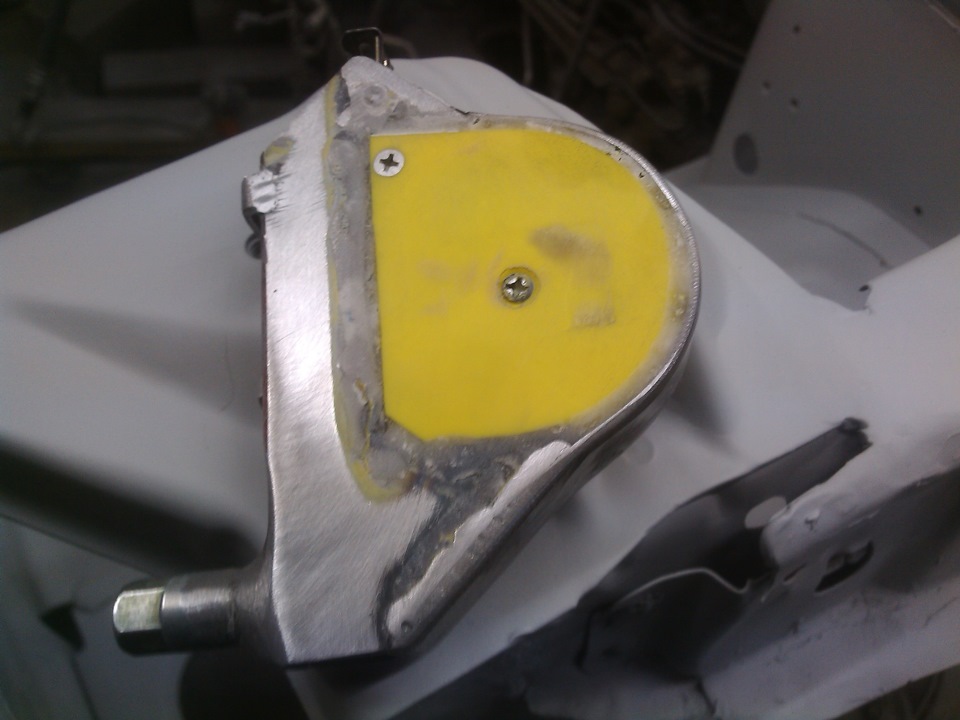

И вклеил в сделанный скелет на супер-клей. Обильно посыпая клей пищевой содой.

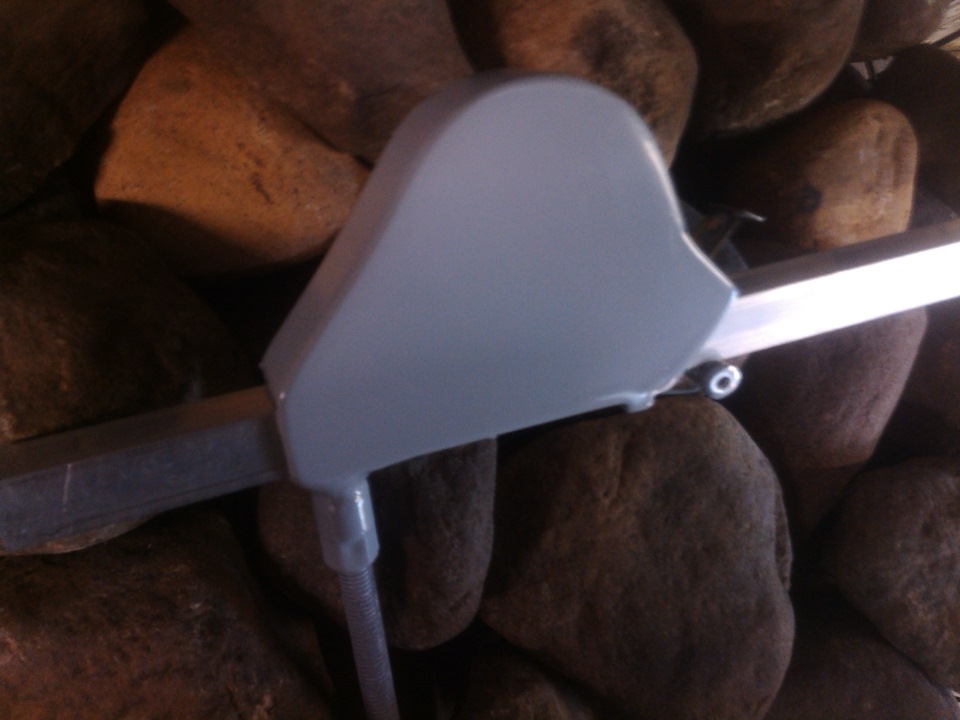

Дальше шли привычные малярные работы, в итоге получилась вот такая конструкция.

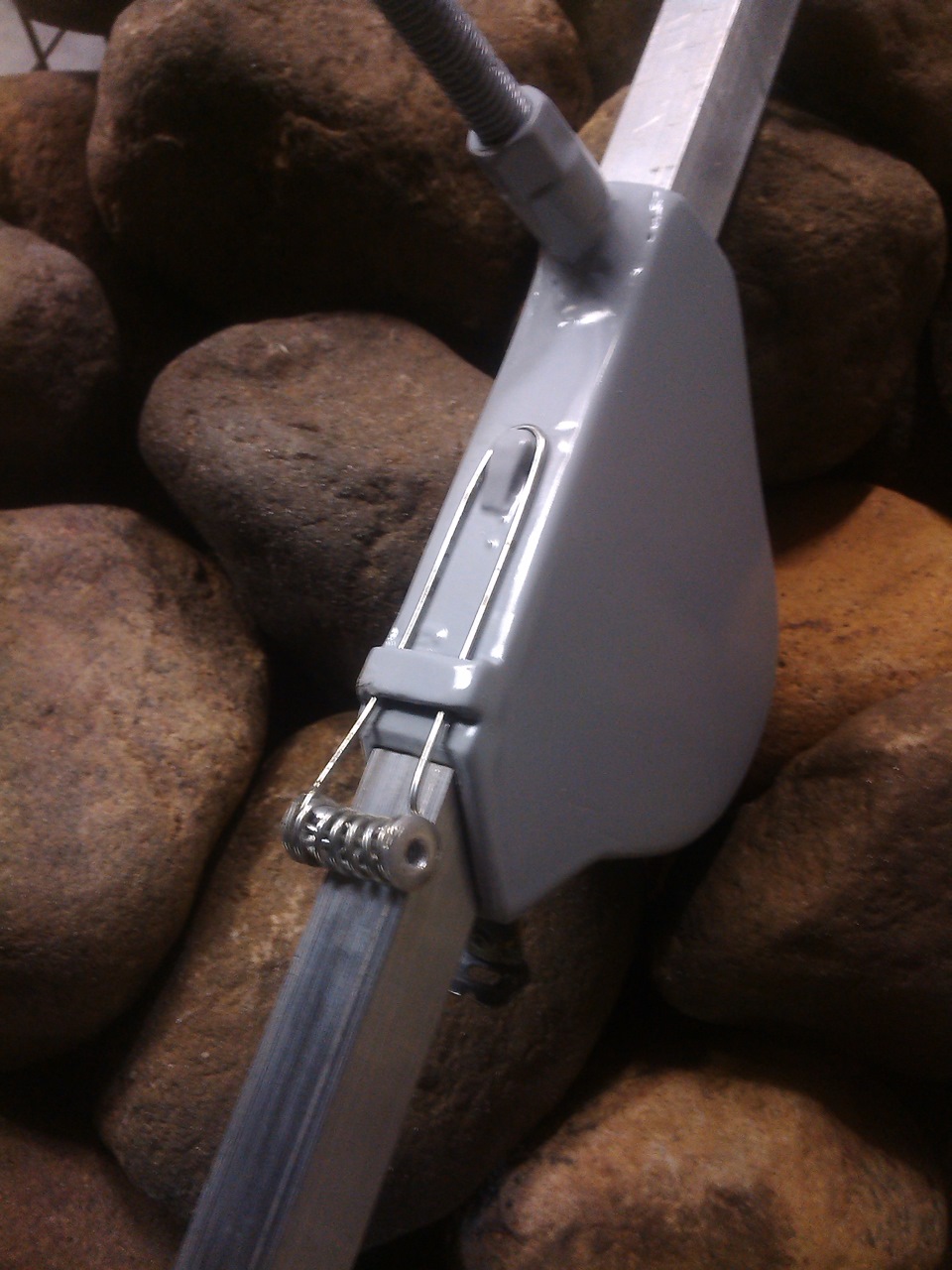

Чтобы рулетка двигалась с небольшим натягом, ничего лучше не придумал как закрепить снизу вот такую пружинку. С ней ползунок с рулеткой двигается с лёгким усилием, что и требуется.

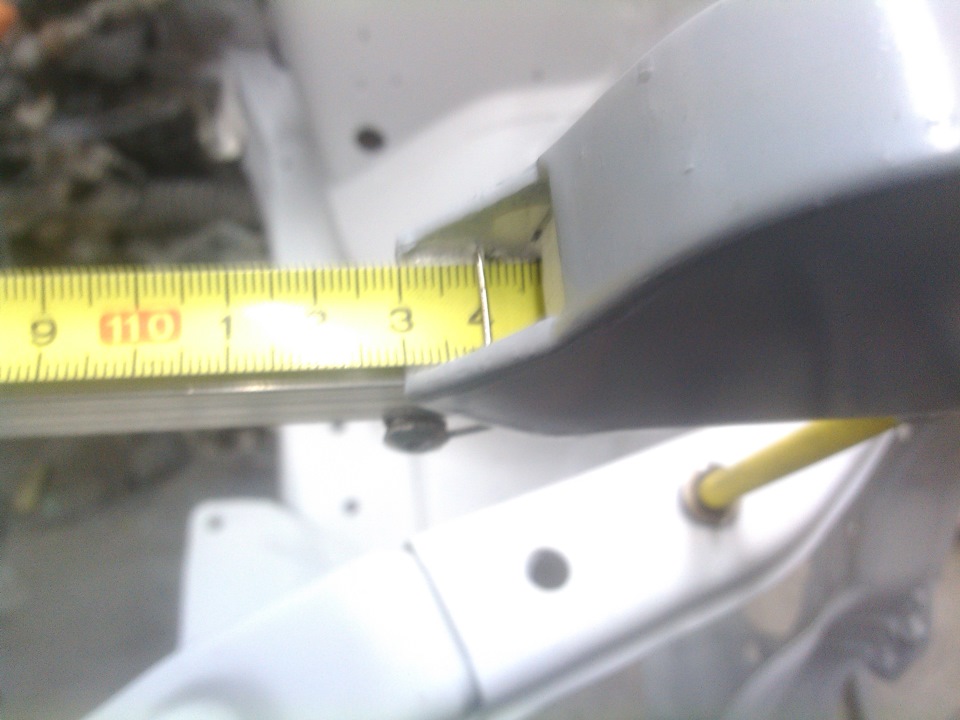

Дальше была «калибровка» рулетки. Выставил конусы линейки на определённую длину, потом вытянул ленту рулетки чтоб на метке была искомая длина и прикрутил конец рулетки.

Длину линейки я сделал полтора метра. Но если надо измерить что-то длинное, то на конце алюминиевой профильной трубы приклепал квадрат тоже из крылатого металла. Чтоб была возможность удлинить рулетку. Благо рулетка трёхметровая.

Источник

Проверка геометрии кузова автомобиля. Подробно об измерении

В общем про­цес­се ремон­та кузо­ва авто­мо­би­ля очень важ­ную роль игра­ет про­цесс изме­ре­ния гео­мет­ри­че­ских пара­мет­ров струк­тур­ных эле­мен­тов. Маши­ну нель­зя пра­виль­но отре­мон­ти­ро­вать без воз­вра­та кон­троль­ных точек кузо­ва в пер­во­на­чаль­ное поло­же­ние, опре­де­лён­ное про­из­во­ди­те­лем. Для это­го нуж­но делать изме­ре­ния точ­но и по несколь­ку раз в про­цес­се ремонта.

Суще­ству­ет несколь­ко раз­но­вид­но­стей изме­ри­тель­но­го обо­ру­до­ва­ния. В целом, их мож­но раз­де­лить на 5 базо­вых типов:

Подроб­нее об изме­ри­тель­ных систе­мах мож­но про­чи­тать здесь.

Изме­ре­ния гео­мет­рии кузо­ва авто­мо­би­ля услов­но мож­но раз­де­лить на три вида:

Изме­ре­ния поз­во­ля­ют опре­де­лить сте­пень глав­ных повре­жде­ний, выявить вто­ро­сте­пен­ные повре­жде­ния и опре­де­лить план восстановления.

Контрольные точки геометрии кузова автомобиля

Кон­троль­ные точ­ки рас­по­ла­га­ют­ся в вер­ти­каль­ной или гори­зон­таль­ной плос­ко­стях. Их места варьи­ру­ют­ся в зави­си­мо­сти от моде­ли маши­ны. В руко­вод­ствах по ремон­ту ука­зы­ва­ет­ся место­по­ло­же­ние кон­крет­ных точек и рас­сто­я­ния меж­ду ними.

Изме­ре­ния про­из­во­дят­ся меж­ду цен­тра­ми кон­троль­ных отвер­стий или меж­ду их краями.

Обыч­но изме­ря­ют­ся рас­сто­я­ния от цен­тра до цен­тра этих отвер­стий, рас­по­ло­жен­ных в про­ти­во­по­лож­ных сто­ро­нах авто­мо­би­ля. Отвер­стия кон­троль­ных точек обыч­но име­ют боль­ший диа­метр, чем кон­чи­ки изме­ри­тель­ной линей­ки. В этом слу­чае нуж­но делать изме­ре­ние от края до края отверстий.

При необ­хо­ди­мо­сти изме­ря­ют­ся места креп­ле­ния эле­мен­тов под­вес­ки, так как они вли­я­ют на раз­вал-схож­де­ние. Мож­но так­же изме­рять поло­же­ние колёс.

В слу­чае ава­рий­ной дефор­ма­ции, кон­троль­ные точ­ки мож­но исполь­зо­вать для опре­де­ле­ния цен­траль­ной плос­ко­сти маши­ны, опи­ра­ясь на его непо­вре­ждён­ную часть. Далее цен­траль­ная плос­кость помо­жет узнать сте­пень откло­не­ния повре­ждён­ной части или пра­виль­ность ремонта.

При исполь­зо­ва­нии изме­ри­тель­ной линей­ки, жела­тель­но иметь в нали­чии инфор­ма­цию о завод­ских пара­мет­рах рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми. Све­ря­ясь с эти­ми пара­мет­ра­ми, нуж­но учи­ты­вать, какие рас­сто­я­ния ука­за­ны (от цен­тра к цен­тру или от края к краю). Если нет инфор­ма­ции о завод­ских гео­мет­ри­че­ских пара­мет­рах кузо­ва, то мож­но исполь­зо­вать непо­вре­ждён­ный авто­мо­биль той же моде­ли для срав­не­ния рас­сто­я­ний. Так­же исполь­зу­ет­ся срав­ни­тель­ное изме­ре­ние про­ти­во­по­лож­ной, непо­вре­ждён­ной части.

Правила измерения геометрии кузова автомобиля

Проверка геометрии кузова рулеткой

Рулет­ка исполь­зу­ет­ся, когда нет пре­пят­ствий меж­ду изме­ря­е­мы­ми точ­ка­ми. При изме­ре­нии рулет­кой нуж­но, что­бы лен­та не была изо­гну­та. Смот­реть на шка­лу нуж­но толь­ко под углом 90 гра­ду­сов и каж­дый раз с оди­на­ко­во­го места, что­бы не оши­бить­ся в зна­че­нии. Нуж­но, что­бы фик­са­тор лен­ты не имел излиш­не­го люф­та. Лен­та рулет­ки долж­на лежать ров­но меж­ду точ­ка­ми, что­бы изме­ре­ние было кор­рект­ным. Для удоб­ства рабо­ты с неболь­ши­ми отвер­сти­я­ми, фик­са­тор лен­ты мож­но дора­бо­тать (см. рисунок).

Линейка для измерения геометрии кузова автомобиля

Рас­клад­ная изме­ри­тель­ная линей­ка явля­ет­ся наи­бо­лее часто при­ме­ня­е­мым устрой­ством для про­вер­ки гео­мет­рии кузова.

Изме­ри­тель­ная линей­ка спо­соб­на мерить рас­сто­я­ние меж­ду дву­мя точ­ка­ми. Каж­дое рас­сто­я­ние долж­но про­ве­рять­ся дву­мя допол­ни­тель­ны­ми кон­троль­ны­ми точками.

Совре­мен­ная линей­ка для изме­ре­ния гео­мет­рии кузо­ва явля­ет­ся теле­ско­пи­че­ским устрой­ством с регу­ли­ру­е­мы­ми по высо­те ука­за­те­ля­ми. Даже при рас­кла­ды­ва­нии на пол­ную дли­ну, она не даёт погреш­но­сти. В зави­си­мо­сти от типа исполь­зу­е­мой линей­ки может потре­бо­вать­ся допол­ни­тель­ный замер меж­ду ука­за­те­ля­ми. К допол­ни­тель­ным аксес­су­а­рам отно­сят­ся насад­ки и рас­ши­ре­ния для плот­но­го раз­ме­ще­ния в отверстиях.

Линей­ка поз­во­ля­ет про­из­во­дить изме­ре­ния при нали­чии пре­пят­ствий меж­ду изме­ря­е­мы­ми точками.

Все авто­мо­би­ли сим­мет­рич­ны отно­си­тель­но вооб­ра­жа­е­мой цен­траль­ной плос­ко­сти, рас­по­ло­жен­ной вдоль цен­тра маши­ны. Одна­ко, быва­ет несколь­ко точек на неко­то­рых авто, кото­рые, по раз­ным при­чи­нам, не сим­мет­рич­ны, но они не дела­ют всю маши­ну асси­мет­рич­ной. Без сим­мет­рии авто­мо­биль было бы очень слож­но изго­то­вить, да и продать.

Важ­но, что­бы ука­за­те­ли были плот­но встав­ле­ны в отверстия.

Как было упо­мя­ну­то ранее, если ука­за­те­ли были выстав­ле­ны на раз­ную высо­ту, то зна­че­ние на шка­ле линей­ки может отли­чать­ся от фак­ти­че­ско­го рас­сто­я­ния меж­ду изме­ря­е­мы­ми точ­ка­ми. Для кор­рект­но­го зна­че­ния нуж­но допол­ни­тель­но мерить рас­сто­я­ние меж­ду ука­за­те­ля­ми рулеткой.

Линей­ка и ука­за­те­ли долж­ны быть ров­ны­ми. Ука­за­те­ли долж­ны рас­по­ла­гать­ся на 90 гра­ду­сов отно­си­тель­но линей­ки и не иметь люфта.

Важ­но, что­бы при изме­ре­нии дли­на ука­за­те­лей была выстав­ле­на на оди­на­ко­вом расстоянии.

Если не тре­бу­ет­ся полу­чить точ­ные зна­че­ния, а про­из­во­дит­ся срав­не­ние одной сто­ро­ны с дру­гой, то линей­ка не обя­за­тель­но долж­на рас­по­ла­гать­ся парал­лель­но плос­ко­сти маши­ны. Мож­но срав­ни­вать рас­сто­я­ния с про­ти­во­по­лож­ной частью, а так­же с подоб­ны­ми точ­ка­ми тако­го же цело­го авто.

Ука­за­те­ли не нуж­но надав­ли­вать при изме­ре­нии, что­бы они не гну­лись и пока­за­ния не иска­жа­лись. Дан­ную линей­ку мож­но изго­то­вить само­му (см. ста­тью).

В допол­не­ние к диа­го­наль­ным изме­ре­ни­ям необ­хо­ди­мо делать заме­ры дли­ны и шири­ны. Это даст более точ­ное пред­став­ле­ние о пра­виль­но­сти рас­по­ло­же­ния кон­троль­ных точек. Диа­го­наль­ные изме­ре­ния могут сов­па­дать, даже если есть сме­ще­ние обе­их сторон.

Сравнительное измерение геометрии кузова автомобиля

Самый быст­рый метод изме­ре­ния повре­ждён­ной части кузо­ва – срав­ни­тель­ное изме­ре­ние. Для этих целей хоро­шо под­хо­дит спе­ци­аль­ный цир­куль, но так­же мож­но исполь­зо­вать и изме­ри­тель­ную линей­ку. Если, к при­ме­ру, делать заме­ры про­стран­ства под капо­том, то одна часть цир­ку­ля встав­ля­ет­ся в одно из бол­то­вых отвер­стий, рас­по­ло­жен­ных у лобо­во­го стек­ла, а дру­гая ста­вить­ся к любо­му месту, кото­рое нуж­но срав­нить с про­ти­во­по­лож­ной сто­ро­ной. Далее цир­куль фик­си­ру­ет­ся спе­ци­аль­ным меха­низ­мом и пере­став­ля­ет­ся на такие же точ­ки с про­ти­во­по­лож­но­го места. Таким обра­зом мож­но быст­ро про­ве­рить несколь­ко сим­мет­рич­ных точек и понять куда про­изо­шло сме­ще­ние струк­тур­ных эле­мен­тов. Подоб­ным обра­зом цир­ку­лем мож­но изме­рять любую часть маши­ны. Такое срав­не­ние мож­но делать мно­же­ство раз в про­цес­се ремон­та для контроля.

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузова

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузо­ва напо­ми­на­ет по кон­струк­ции обыч­ный цир­куль. Два ука­за­те­ля соеди­не­ны вме­сте и не име­ют какой-либо шка­лы. Для срав­ни­тель­но­го заме­ра необ­хо­ди­мо каж­дый из ука­за­те­лей поме­стить в отвер­стие кон­троль­ных точек, рас­сто­я­ние меж­ду кото­ры­ми необ­хо­ди­мо про­ве­рить. Далее ука­за­те­ли фик­си­ру­ют­ся спе­ци­аль­ным фик­са­то­ром, вхо­дя­щим в кон­струк­цию устрой­ства, и цир­куль пере­став­ля­ет­ся на точ­ки, рас­по­ло­жен­ные с про­ти­во­по­лож­ной части, для срав­не­ния. При необ­хо­ди­мо­сти мож­но заме­рить рас­сто­я­ние меж­ду ука­за­те­ля­ми при помо­щи рулет­ки. Такой цир­куль хорош тем, что мож­но очень быст­ро сде­лать срав­не­ние двух сто­рон авто­мо­би­ля для опре­де­ле­ния сте­пе­ни несо­от­вет­ствия. Им мож­но срав­ни­вать самые труд­но­до­ступ­ные места. Такой инстру­мент неслож­но изго­то­вить самому.

Трёхмерное измерение кузова автомобиля

Трёх­мер­ное изме­ре­ние вклю­ча­ет в себя изме­ре­ние дли­ны, шири­ны и высо­ты струк­тур­ных эле­мен­тов кузо­ва. Оно осу­ществ­ля­ет­ся трёх­мер­ны­ми изме­ри­тель­ны­ми системами.

Прин­цип таков, что при помо­щи изме­ри­тель­ной систе­мы полу­ча­ют рас­сто­я­ние от вооб­ра­жа­е­мых основ­ных плос­ко­стей кузо­ва: цен­траль­ной, основ­ной и нуле­вой (см. иллюстрацию).

Эти плос­ко­сти явля­ет­ся вооб­ра­жа­е­мы­ми. Такие плос­ко­сти уста­нав­ли­ва­ют­ся и исполь­зу­ют­ся трёх­мер­ной изме­ри­тель­ной системой.

Шири­на изме­ря­ет­ся от цен­траль­ной плос­ко­сти авто­мо­би­ля, дли­на от нуле­вой плос­ко­сти, а высо­та от основ­ной (рас­по­ло­жен­ной парал­лель­но днищу).

Цен­траль­ная плоскость

Цен­траль­ная плос­кость или цен­траль­ная линия делит авто­мо­биль на две оди­на­ко­вых поло­ви­ны вдоль. На неко­то­рых маши­нах суще­ству­ют мет­ки, пока­зы­ва­ю­щие центр авто­мо­би­ля. Такие мет­ки отштам­по­ва­ны на метал­ле кузо­ва как в верх­ней, так и в ниж­ней его части. Этим мож­но вос­поль­зо­вать­ся при заме­ре про­стой изме­ри­тель­ной линей­кой или рулет­кой. Они помо­га­ют сохра­нить вре­мя при про­ве­де­нии заме­ров. Рас­сто­я­ние от цен­тра до кон­крет­ной точ­ки спра­ва будет таким же, что и рас­сто­я­ние от цен­траль­ной линии к такой же точ­ки сле­ва. Боль­шин­ство авто­мо­би­лей сде­ла­ны сим­мет­рич­ны­ми за исклю­че­ни­ем неко­то­рых точек. Одна часть кузо­ва долж­на быть зер­каль­ной про­ти­во­по­лож­ной стороне.

Измерение днища кузова

На дни­ще про­из­во­дят­ся как диа­го­наль­ные изме­ре­ния, так и про­вер­ка на скру­чи­ва­ние и сме­ще­ние отно­си­тель­но цен­траль­ной линии.

Скру­чи­ва­ние или сме­ще­ние отно­си­тель­но цен­тра мож­но про­ве­рить на цен­траль­ной сек­ции кузова.

Для такой про­вер­ки суще­ству­ет метод под­ве­ши­ва­ния цен­три­ру­ю­щих лине­ек в кон­троль­ные отвер­стия на дни­ще. Места, на кото­рые под­ве­ши­ва­ют­ся линей­ки, не долж­ны быть дефор­ми­ро­ва­ны. Под­ве­ши­ва­ет­ся несколь­ко лине­ек вдоль сило­вых эле­мен­тов дни­ща. Если они парал­лель­ны, то скру­чи­ва­ния нет, если не парал­лель­ны, то скру­чи­ва­ние при­сут­ству­ет. Центр лине­ек так­же дол­жен сов­па­дать, ина­че суще­ству­ет сме­ще­ние отно­си­тель­но цен­траль­ной плоскости.

Источник

Кузовная линейка своими руками

В процессе кузовного ремонта зачастую возникает необходимость контроля изменений геометрии кузова. Для этого существуют разные инструменты. В основе их работы лежит простое измерение расстояния между контрольными точками кузова автомобиля. Наиболее распространенным инструментом является кузовная линейка.

Она позволяет достаточно точно определять необходимое расстояние. Такую линейку можно легко изготовить самому, имея определенные навыки по работе с металлом.

Данная линейка имеет регулировку в двух плоскостях: по оси «х» осуществляется регулировка и измерение расстояния между точками, а по оси «у» осуществляется регулировка уровня расположения линейки в момент измерения.

Для изготовления линейки нам понадобятся:

Сборка линейки

Отрезаем профиль 15*15 мм длиной 2,5 метра. Этой длины вполне достаточно для проведения замеров между контрольными точками автомобиля. Это направляющая по оси «х»

Остаток данного профиля разрезаем пополам. Это будут две направляющие для регулировки уровня по оси «у».

Из профиля с большим диаметром вырезаем 4 заготовки длиной 5-6 см. Далее привариваем одну к другой крестообразно по центру. При этом получаем две детали. Следующим шагом просверливаем отверстия как показано на видео. Привариваем гайки и вкручиваем барашки.

К двум направляющим по оси «у» необходимо приварить две спицы (можно использовать гвоздь) длиной 5-10 см. Они позволят фиксировать линейку в контрольных точках.

Собрать одну сторону линейки, зафиксировав шток на оси «х». Это точка начала отсчета. Закрепляем на длинном профиле шкалу рулетки таким образом, что бы ноль на рулетке оказался строго в точке начала отчета. Далее крепим уровень к началу шкалы. Собираем вторую сторону линейки.

Проверяем показания измерений линейки. Это можно сделать, измерив другую рулетку, при этом показания на линейке должны быть одинаковыми с показаниями на рулетке. Ваша линейка готова к работе!

Источник

Семь раз отмерь: зачем нужна линейка в кузовных работах?

Восстановление кузова, особенно сложное, нельзя произвести без специальных измерительных систем, направленных на определение геометрических параметров авто и отклонений этих значений от нормативов. В данной статье коротко рассказано о линейке для кузовного ремонта.

Типы инструмента для замеров кузова

Выделяются три основные группы измерительных систем:

Каждая из систем имеет собственную комплектацию, характеристики и особенности эксплуатации. Для кузовного ремонта в домашних условиях прекрасно подойдут механические системы, такие как измерительная линейка. В то время как в профессиональных салонах предпочтение следует отдавать компьютеризованным современным системам, подходящим для автомобилей любого уровня, например, стоит отметить электронную диагональную измерительную систему EMS 2 A. Замеры с ее помощью проводятся по трем координатам, а затем данные обрабатываются на компьютере.

К механическим системам относится телескопическая линейка, которая получила большое распространение благодаря простоте в обращении и высокой точности полученных результатов. С ее помощью можно измерять диагональные размеры, длину, высоту авто и другие параметры. Рассмотрим один из вариантов такого инструмента – телескопическую линейку М3.

Комплектация линейки М3

Измерительная линейка для замеров при кузовном ремонте М3 изготовлена из легкого, но в тоже время высокопрочного пластика. Масса изделия не превышает 1,2 кг. В комплекте имеется 17 насадок, при помощи которых можно выполнять огромное число операций. Для наконечников используется высокопрочный нейлон, выдерживающий различные изменения окружающей среды.

Телескопическая измерительная линейка имеет также специальные насадки, позволяющие крепить ее в любом положении, что является незаменимым качеством во время кузовного ремонта.

В комплект входит магнитный самоцентрирующийся наконечник. Измерительная линейка вместе с насадками упаковывается в алюминиевый кейс, способный выдержать значительные нагрузки.

Функциональные возможности

Измерительная линейка позволяет производить следующие операции, необходимые во время кузовного ремонта:

Перед тем, как приобрести контрольно-измерительный инструмент следует внимательно изучить комплектацию и характеристики. Только так можно выбрать функциональный и практичный инструмент, способный служить долгие годы.

Источник

Линейка для измерения геометрии кузова. Рекомендации для изготовления своими руками

Сего­дня рас­смот­рим такой нуж­ный в кузов­ном ремон­те инстру­мент, как линей­ка для изме­ре­ния гео­мет­рии кузо­ва. Её ещё назы­ва­ют теле­ско­пи­че­ской линей­кой для кузов­но­го ремон­та, но это зави­сит от типа кон­струк­ции линей­ки. Мы рас­смот­рим ско­рее не теле­ско­пи­че­ский вариант.

Про­стран­ство меж­ду дву­мя точ­ка­ми, рас­сто­я­ние меж­ду кото­ры­ми Вы хоти­те изме­рить, может содер­жать раз­ные пре­гра­ды. Линей­ка для кузов­но­го ремон­та помо­жет в таких ситу­а­ци­ях. Ей так­же мож­но изме­рить рас­сто­я­ние меж­ду точ­ка­ми, рас­по­ло­жен­ны­ми на раз­ных уров­нях (высо­тах).

Итак, Вы реши­ли, что нуж­но исполь­зо­вать линей­ку для изме­ре­ния гео­мет­рии кузо­ва. Где её взять? Самое про­стое – это пой­ти в спе­ци­а­ли­зи­ро­ван­ный мага­зин и при­об­ре­сти. Суще­ству­ют раз­ные «наво­ро­чен­ные» моде­ли, со смен­ны­ми нако­неч­ни­ка­ми и начи­нён­ные элек­тро­ни­кой. И сто­ят они не дёше­во. Но если разо­брать­ся, то Вам не нуж­ны все эти «наво­ро­ты», доста­точ­но будет иметь базо­вую кон­струк­цию, кото­рой Вы запро­сто смо­же­те всё изме­рить. Всё, что Вам нуж­но сде­лать, это изго­то­вить устрой­ство, состо­я­щее из стерж­ня (тело самой линей­ки) и пере­движ­ных, регу­ли­ру­е­мых шты­рей-ука­за­те­лей. Обыч­но, даже не нуж­но знать рас­сто­я­ние в циф­рах, меж­ду эти­ми ука­за­те­ля­ми. Вам все­го лишь нуж­но срав­нить рас­сто­я­ние, взя­тое с одной сто­ро­ны с рас­сто­я­ни­ем на дру­гой стороне.

На фото ниже Вы може­те уви­деть базо­вую модель (basic “Pro”), изго­тов­лен­ную “Mo-Clamp”, про­из­во­ди­те­лем про­фес­си­о­наль­но­го обо­ру­до­ва­ния для кузов­но­го ремон­та. Даже такая про­стая модель сто­ит 500 долларов.

Кон­струк­ция тако­ва, что одна квад­рат­ная труб­ка вхо­дит в дру­гую, боль­ше­го раз­ме­ра. Труб­ка мень­ше­го раз­ме­ра сколь­зит внут­ри дру­гой и выдви­га­ет­ся, меняя дли­ну линей­ки. На труб­ке мень­ше­го раз­ме­ра нане­се­на шка­ла, с помо­щью кото­рой мож­но узнать размер.

Теперь давай­те посмот­рим на дру­гую линей­ку, сде­лан­ную сво­и­ми рука­ми и сто­и­мость кото­рой в десят­ки раз мень­ше выше­упо­мя­ну­той. Несмот­ря на всю непри­гляд­ность, ей мож­но изме­рять точ­но так же, как и покупной.

Она сде­ла­на из труб­ки (основ­но­го стерж­ня), по кото­рой пере­дви­га­ет­ся стер­жень-ука­за­тель, при­ва­рен­ный к дру­гой труб­ке боль­ше­го диа­мет­ра. В ней про­свер­ле­но отвер­стие и при­ва­ре­на гай­ка, в кото­рой болт с Т‑образной руч­кой вра­ща­ет­ся и фик­си­ру­ет стержень-указатель.

Далее на фото завод­ская линей­ка для изме­ре­ния гео­мет­рии кузо­ва, куп­лен­ная мно­го лет назад, когда их кон­струк­цию ещё не услож­ня­ли. Вы може­те взять эту кон­струк­цию за обра­зец, гля­дя на кото­рый мож­но изго­то­вить что-то похожее.

На фото ниже пока­за­но, как она сде­ла­на. Состо­ит из двух квад­рат­ных тру­бок. Одна труб­ка смен­ная, к ней при­креп­ле­на труб­ка мень­ше­го раз­ме­ра. Одна плот­но встав­ля­ет­ся в дру­гую и обра­зу­ет еди­ный стер­жень, по кото­ро­му при изме­ре­нии сколь­зит стер­жень-ука­за­тель. Смен­ная труб­ка нуж­на для изме­не­ния общей дли­ны линей­ки, и она ста­ци­о­нар­на во вре­мя изме­ре­ния (плот­но встав­ле­на). Таким обра­зом, если Вам не нуж­на слиш­ком длин­ная линей­ка, Вы меня­е­те смен­ную труб­ку на корот­кую. При изго­тов­ле­нии изме­ри­тель­ной линей­ки для кузов­но­го ремон­та сво­и­ми рука­ми базо­вый стер­жень, по кото­ро­му пере­дви­га­ет­ся стер­жень-ука­за­тель мож­но сде­лать фик­си­ро­ван­но­го раз­ме­ра. Это упро­стит конструкцию.

Для изго­тов­ле­ния мож­но исполь­зо­вать сталь­ные квад­рат­ные тру­бы 1.5 /1.5 см. Для отрез­ка тру­бы, кото­рый пере­ме­ща­ет­ся со стерж­нем-ука­за­те­лем мож­но исполь­зо­вать тру­бу 2/2 см, но зазор будет боль­шой, поэто­му её нуж­но рас­пи­лить и сва­рить зано­во, выста­вив нуж­ный зазор, для лёг­ко­го пере­ме­ще­ния по линейке.

Свер­ху на дан­ной линей­ке при­креп­ле­на изме­ри­тель­ная лента.

Ниже на фото пока­зан стер­жень-ука­за­тель, кото­рый мож­но дви­гать при изме­ре­нии. Это все­го лишь отре­зок квад­рат­ной тру­бы боль­ше­го раз­ме­ра, чем основ­ной стер­жень линей­ки, с одной сто­ро­ны к нему при­ва­рен стер­жень-ука­за­тель, с дру­гой гай­ка. Гай­ка при­ва­ре­на свер­ху отвер­стия. В гай­ку закру­чи­ва­ет­ся болт, кото­рый фик­си­ру­ет стер­жень-ука­за­тель, когда Вам нужно.

Как упо­ми­на­лось выше, для пере­ме­ща­ю­ще­го­ся стерж­ня-ука­за­те­ля мож­но исполь­зо­вать отре­зок квад­рат­ной тру­бы 2/2 см. Что­бы он не бол­тал­ся на линей­ке (раз­мер её про­фи­ля 1.5/1.5 см), его нуж­но рас­пи­лить, подо­гнать по раз­ме­ру и сно­ва сва­рить. Далее с одной сто­ро­ны нуж­но при­ва­рить стер­жень (мож­но исполь­зо­вать гвоздь), а с про­ти­во­по­лож­ной про­свер­лить отвер­стие и свер­ху на него при­ва­рить гай­ку. В эту гай­ку будет закру­чи­вать­ся болт (мож­но при­ме­нить мебель­ный вари­ант с пласт­мас­со­вой шляп­кой), кото­рый будет фик­си­ро­вать стержень-указатель.

На сле­ду­ю­щем фото пока­зан конец труб­ки, в кото­ром бол­том сбо­ку зафик­си­ро­ван дру­гой стер­жень-ука­за­тель. Осла­бив болт, мож­но пере­дви­гать стер­жень вверх и вниз. Этот стер­жень-ука­за­тель не пере­дви­га­ет­ся вдоль линей­ки, он стационарный.

Теперь рас­смот­рим неко­то­рые реко­мен­да­ции, кото­рые нуж­но учи­ты­вать при исполь­зо­ва­нии линей­ки для кузов­но­го ремонта.

Вооб­ще, изго­то­вив подоб­ную линей­ку, Вы повы­си­те каче­ство ремон­та кузо­ва, так как более точ­но смо­же­те мерить рас­хож­де­ния в “гео­мет­рии”, а так­же смо­же­те делать изме­ре­ния быст­рее и удоб­нее. Так­же може­те почи­тать ста­тью о гео­мет­рии кузо­ва и как её изме­рять, а так­же о таком инстру­мен­те, как про­филь­ная линей­ка-шаб­лон. Ей мож­но све­рять фор­му повре­ждён­ной кузов­ной пане­ли с целой.
