Инструкция программирования ключа-ПДУ для а/м ВАЗ Калина/Приора, УАЗ Патриот, Нива
Запись сделал для себя. Так как перестала работать штатная сигнализация. Лампочка на ключе при нажатии мигает, но больше ничего не происходит. Буду пытаться переобучить ключ. Видимо произошла потеря радиоканала. Произошло все после замены батарейки.
Первоисточник
Ключ-ПДУ Лада Приора, Лада Калина, УАЗ Патриот, Нива программируется на автомобиле без каких либо приборов при наличии мастер ключа (красного). Используется в автомобилях с блоком АПС-6.
Выглядит ключ-ПДУ вот так:
Назначение:
ПДУ предназначен для дистанционного управления блокировкой и разблокировкой дверей автомобиля, включения и выключения суперблокировки дверей, включения и выключения тревожной сигнализации, поднятия стекол, управления блокировкой замка двери задка (крышки багажника), а также в качестве кодового электронного ключа иммобилайзера АПС-6
ПДУ закрепляется на лезвии ключа выключателя зажигания типа 1118-3704010 и предназначен для работы:
1)по радиоканалу:
-с блоком управления электропакетом 1118-6512010,
-с модулем двери водителя 1118-3763080, 2170-3763080-00/10
2)по транспордерному каналу:
-с блоком управления иммобилайзера АПС-6 2123-3840010-ХХ;
-с блоком управления иммобилайзера АПС-6.1 1118-3840010-ХХ;
-с контроллером электропакета-2170-3763040.
Указания по эксплуатации:
Для работы ПДУ в составе автомобиля его необходимо активировать (обучить), используя обучающий (красный) кодовый ключ от иммобилайзера. После обучения ПДУ является также рабочим кодовым ключом иммобилайзера и служит для снятия запрета запуска двигателя. Допускается обучение и работа системы одновременно с двумя ПДУ.
Процедура обучения:
Выполнение процедуры обучения приводит к следующим последствиям:
-контроллер управления двигателем активизирует противоугонную функцию, если она не была активизирована;
-система изменяет свой пароль на новый, выбранный случайным образом;
-в обучающий ключ записывается новый пароль системы;
-стираются из памяти все ПДУ, которые были до этого обучены;
-в память заносятся коды тех ПДУ, которые были обучены в данной процедуре обучения.
Процедура обучения применяется в следующих случаях:
— активизация противоугонной функции в контроллере (например, в новом автомобиле или замене неисправного контроллера);
-стирание старых и обучение новых ПДУ при утере;
-смена пароля системы, если владелец допускает, что пароль его системы мог быть считан (например, при продаже автомобиля от одного владельца другому)
-обучение ПДУ при замене неисправного иммобилайзера на новый.
обучающий ключ Обучать можно только новые ПДУ или те, которые до этого были обучены при помощи обучающего ключа, используемого в данной процедуре обучения.
Внимание: Ввиду важности обучающего ключа не рекомендуется пользоваться им для повседневных поездок, его необходимо хранить в надежном месте.
Перед началом процедуры обучения заправить в автомобиль хотя бы 10л бензина, чтобы не путаться в писках.
1.Закрыть все двери. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.
2. Выключить зажигание. Сигнализатор в блоке контрольных ламп должен быстро мигать (с частотой 5 раз в секунду) всё время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из выключателя зажигания.
3. Пока мигает лампа сигнализатора (около 6 секунд), вставить ПДУ и включить зажигание. Зуммер иммобилайзера должен выдать три звуковых сигнала.
Если зуммер не зазвучал, и мигание сигнализатора прекратилось, то это значит:
-был превышен временной интервал 6 секунд и необходимо повторить процедуру обучения, начиная с п.1;
-иммобилайзер неисправен
4. Подождать 6 секунд, пока зуммер выдаст ещё два звуковых сигнала и выключить зажигание.
5. Если необходимо обучить второй ПДУ, то следует ещё раз выполнить пункты 3…4, используя для включения зажигания второй обучаемый ПДУ. Если нет — продолжить выполнение с пункта 6.
6. После выключения зажигания в течении не более 6 секунд, пока мигает сигнализатор, вынуть ПДУ, вставить обучающий ключ и включить зажигание. Зуммер должен выдать три звуковых сигнала. Подождать 6 секунд пока зуммер выдаст ещё два звуковых сигнала.
7. Выключить зажигание, не вынимая обучающий ключ, подождать 6 секунд до подачи зуммером одиночного звукового сигнала. Сигнализатор должен замигать в два раза быстрее.
Если звуковой сигнал не прозвучал, и мигание сигнализатора прекратилось, следует вернуться к выполнению п.1 и повторить процедуру обучения. Если произошел повторный сбой при выполнении п.7, это значит, что контроллер ЭСУД был обучен ранее с другим ключом, в это случае следует заменить контроллер.
8. После подачи зуммером одиночного звукового сигнала, не позднее чем через 3секунды, включить зажигание на 2…3 секунды и затем выключить (после включения зажигания зуммер подаст три звуковых сигнала, и сигнализатор прекратит мигание).
Должна мигнуть аварийная сигнализация и «бибикнуть» сигнал автомобиля.
9.Вынуть обучающий ключ. Подождать с выключенным зажиганием не менее 10 секунд. Вставить рабочий ключ и включить зажигание. Подождать 6 секунд, если сигнализатор не замигал произвести пробный запуск двигателя, двигатель должен запуститься. Если сигнализатор замигал выключить зажигание и подождать не менее 10 секунд.
Включить зажигание. Сигнализатор не должен мигать, а двигатель должен запускаться.
Если после включения зажигания через 6 секунд сигнализатор загорается постоянным светом, то процедуру обучения необходимо повторить, начиная с п.1.
Замена элемента питания ПДУ:
В ПДУ установлен литиевый элемент питания типа CR2032, начальное напряжение питания которого 3 В. Если напряжение питания ПДУ находится в пределах нормы, то при каждом нажатии на любую кнопку пульта индикатор загорается короткой вспышкой. Если при нажатии на любую кнопку пульта индикатор загорается двумя короткими вспышками или не загорается вообще, то следует заменить элемент питания на новый.
Для этого необходимо выкрутить винт со стороны корпуса, противоположной кнопкам управления, разъединить половинки корпуса, вынуть плату из корпуса, заменить элемент питания на новый, соблюдая полярность; вставить плату в корпус; защелкнуть половинки корпуса и закрутить винт.
Ресинхронизация кодов ПДУ:
В случаях нажатия на кнопки пульта вне зоны действия радиоканала, счетчик «плавающего» кода в пульте выходит из синхронизации со счетчиком в блоке управления системой. Если количество нажатий кнопок вне зоны приема сигнала системой превысило 1000, система перестает реагировать на команды пульта. В этом случае следует повторно провести процедуру обучения ПДУ.

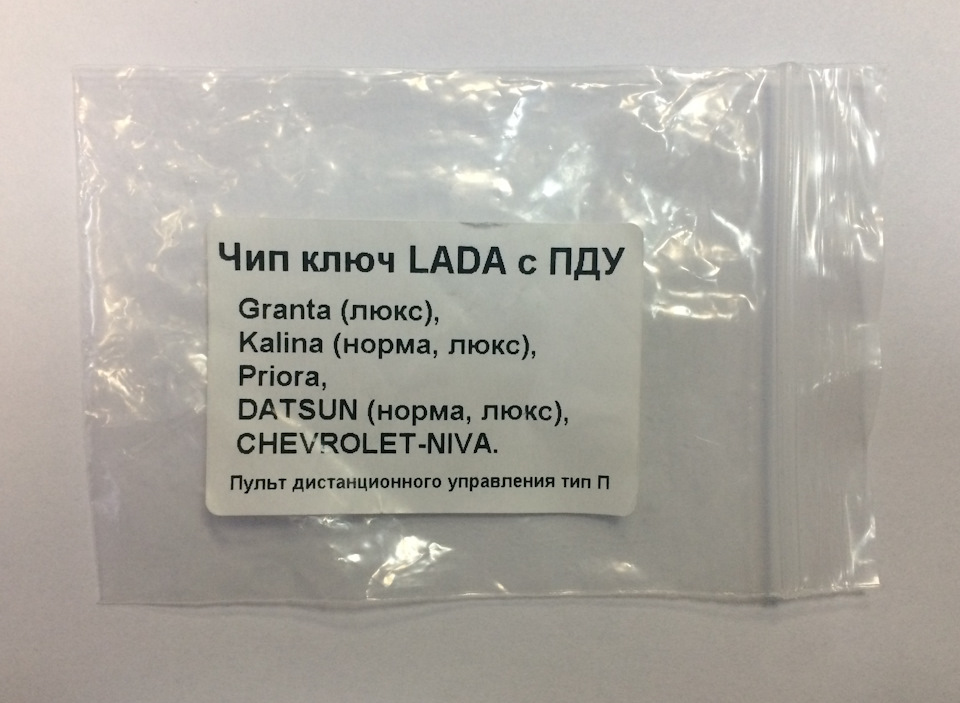

Чип ключ LADA c ПДУ
Заказал ключ с ПДУ на сайте.
Пообщавшись с менеджером магазина, выбрал не оригинальный пульт, т.к. он дешевле, с увеличенным радиусом действия, еще и с «жалом» в комплекте идет. Функционал одинаковый с оригинальным пультом.
Доставку почтой выбрал, упаковали очень хорошо, отправили в день оплаты, прислали трек номер для отслеживания, в общем хороший магазин.
Нашел рабочую, простую и понятную инструкции по «привязке» (обучению) ключа у Dimka765
Вот сама инструкция из бортжурнала:
• Собрать черный ключ.
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
• Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться бибикалки — засада в этом месте).
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
После «привязки» ключа активировался иммобилайзер, теперь любой болванкой не запустишь двигатель.
Программирование ключа для Калины, Приоры, Гранты, УАЗа и Нивы
Выглядит ключ-ПДУ вот так:
Назначение:
ПДУ предназначен для дистанционного управления блокировкой и разблокировкой дверей автомобиля, включения и выключения суперблокировки дверей, включения и выключения тревожной сигнализации, поднятия стекол, управления блокировкой замка двери задка (крышки багажника), а также в качестве кодового электронного ключа иммобилайзера АПС-6
ПДУ закрепляется на лезвии ключа выключателя зажигания типа 1118-3704010 и предназначен для работы:
2)по транспордерному каналу:
Указания по эксплуатации:
Для работы ПДУ в составе автомобиля его необходимо активировать (обучить), используя обучающий (красный) кодовый ключ от иммобилайзера. После обучения ПДУ является также рабочим кодовым ключом иммобилайзера и служит для снятия запрета запуска двигателя. Допускается обучение и работа системы одновременно с двумя ПДУ.
Процедура обучения:
Выполнение процедуры обучения приводит к следующим последствиям:
Процедура обучения применяется в следующих случаях:
Внимание: ввиду важности обучающего ключа не рекомендуется пользоваться им для повседневных поездок, его необходимо хранить в надежном месте.
Перед началом процедуры обучения заправить в автомобиль хотя бы 10л бензина, чтобы не путаться в писках.
Инструкция программирования ключа в Лада Калина, Приора, Гранта и т.д.
Замена элемента питания ПДУ
В ПДУ установлен литиевый элемент питания типа CR2032, начальное напряжение питания которого 3 В. Если напряжение питания ПДУ находится в пределах нормы, то при каждом нажатии на любую кнопку пульта индикатор загорается короткой вспышкой. Если при нажатии на любую кнопку пульта индикатор загорается двумя короткими вспышками или не загорается вообще, то следует заменить элемент питания на новый.
Для этого необходимо выкрутить винт со стороны корпуса, противоположной кнопкам управления, разъединить половинки корпуса, вынуть плату из корпуса, заменить элемент питания на новый, соблюдая полярность; вставить плату в корпус; защелкнуть половинки корпуса и закрутить винт.
Ресинхронизация кодов ПДУ
В случаях нажатия на кнопки пульта вне зоны действия радиоканала, счетчик «плавающего» кода в пульте выходит из синхронизации со счетчиком в блоке управления системой. Если количество нажатий кнопок вне зоны приема сигнала системой превысило 1000, система перестает реагировать на команды пульта. В этом случае следует повторно провести процедуру обучения ПДУ.
Обновление от 01 августа 2013 г.
Ввиду участившихся случаев обращения с утерей обучающего (мастер) ключа автовладельцев Калина, Приора, Гранта, Нива-шевролет, представляем новый вид услуг: прописка рабочих ключей в данные автомобили, без наличия главного ключа!
Обычно в таких случаях, необходимо менять комплект блоков: ЭБУ (электронный блок управления двигателем), блок АПС, блок управления стеклопакетом, замок зажигания в комплекте с личинками дверей и новыми ключами и т.д.
Обновление от 05 января 2014 г.
Комментарии
Программирование ключа-ПДУ. Штатная сигнализация приора.
В общем мой брелок приказал долго жить и сдох! Неделю ездил и закрывал машину с ключа, а в зиму это не комфортно. Поехал к официальному дилеру, купил брелок. Поехал домой программировать.
Сначала долго мучился, так как не внимательно прочитал описание, я заводил машину, а надо было просто включать зажигание. В итоге это очень легкая процедура!
Программирование ключа-ПДУ
1.Закрыть все двери. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.
2. Выключить зажигание. Сигнализатор в блоке контрольных ламп должен быстро мигать (с частотой 5 раз в секунду) всё время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из выключателя зажигания.
3. Пока мигает лампа сигнализатора (около 6 секунд), вставить ПДУ и включить зажигание. Зуммер иммобилайзера должен выдать три звуковых сигнала.
Если зуммер не зазвучал, и мигание сигнализатора прекратилось, то это значит:
-был превышен временной интервал 6 секунд и необходимо повторить процедуру обучения, начиная с п.1;
-иммобилайзер неисправен
4. Подождать 6 секунд, пока зуммер выдаст ещё два звуковых сигнала и выключить зажигание.
5. После выключения зажигания в течении не более 6 секунд, пока мигает сигнализатор, вынуть ПДУ, вставить обучающий ключ и включить зажигание. Зуммер должен выдать три звуковых сигнала. Подождать 6 секунд пока зуммер выдаст ещё два звуковых сигнала.
6. Выключить зажигание, не вынимая обучающий ключ, подождать 6 секунд до подачи зуммером одиночного звукового сигнала. Сигнализатор должен замигать в два раза быстрее.
Если звуковой сигнал не прозвучал, и мигание сигнализатора прекратилось, следует вернуться к выполнению п.1 и повторить процедуру обучения. Если произошел повторный сбой при выполнении п.7, это значит, что контроллер ЭСУД был обучен ранее с другим ключом, в это случае следует заменить контроллер.
7. После подачи зуммером одиночного звукового сигнала, не позднее чем через 3 секунды, включить зажигание на 2…3 секунды и затем выключить (после включения зажигания зуммер подаст три звуковых сигнала, и сигнализатор прекратит мигание).
Должна мигнуть аварийная сигнализация и «бибикнуть» сигнал автомобиля.
8.Вынуть обучающий ключ. Подождать с выключенным зажиганием не менее 10 секунд. Вставить рабочий ключ и включить зажигание. Подождать 6 секунд, если сигнализатор не замигал произвести пробный запуск двигателя, двигатель должен запуститься. Если сигнализатор замигал выключить зажигание и подождать не менее 10 секунд.
Включить зажигание. Сигнализатор не должен мигать, а двигатель должен запускаться.
Если после включения зажигания через 6 секунд сигнализатор загорается постоянным светом, то процедуру обучения необходимо повторить, начиная с п.1.
В общем, сейчас все отлично, закрывается, открывается.
Выкидной ключ на Приору (Audi стиль)(инструкция по обучению)
Так уж получилось, что при покупке, мне отдали только 1 обучающий ключ с красной меткой. Покупать родной не хотел, тк не удобно носить в кармане с таким жалом. Начал искать вариант с выкидным.
В нашел в Тольятти, и по мимо этого есть много разных ништяков на ВАЗы. Почитал отзывы и заказал. Пришла большая посылка, но ключу решил посвятить отдельный пост.
Пришел ключ, качество неплохое, в руке лежит удобно. Сразу к нему купил силиконовый чехол, что бы приятнее в руке лежал.
В металлоремонте нарезали жало и пошел обучать ключ. Обучение делал первый раз и всё получилось.
Инструкция по обучению ключа:
❶ Закрываем все двери в автомобиле и полностью исключаем наличие посторонних звуков (зуммеров). Для этого неплохо иметь в баке 10-15 литров бензина, чтобы исключить срабатывание системы оповещения о пустом баке.
❷ Включаем зажигание ключом с красной меткой и ждём не менее шести секунд.
❸ Выключаем зажигание, при этом контрольная лампа на приборке обязана мигать с частотой пять раз в секунду. Лампа будет мигать в течение всего процесса. Если лампа в ходе обучения перестаёт мигать, это означает сбой в процедуре или поломку.
❹ Вынимаем красный ключ из замка.
❺ Оперативно, за шесть секунд, вставляем в замок простой ключ и включаем зажигание. Система просигнализирует зуммером троекратно, это значит, что процесс проходит правильно.
❻ В течение шести секунд система дважды подаст сигнал зуммером, если этого не случится, придётся начинать процесс сначала. После двойного зуммера зажигание можно выключать.
❼ Оперативно вынимаем рабочий ключ и вставляем красный, включаем зажигание, должны прозвучать 3 сигнала зуммера в момент поворота ключа, а после, в течение шести секунд, ещё два.
❽ Выключаем зажигание, но ключ с красной меткой оставляем в замке. В течение шести секунд прозвучит один звуковой сигнал, а лампа на панели станет мерцать вдвое быстрее.
❾ Пока лампа мигает быстро, включаем зажигание все тем же ключом ровно на три секунды. Не позднее пяти секунд после выключения зажигания система подаст три звуковых сигнала, после чего нельзя включать зажигание 10-15 секунд.
Всем хорошего настроения
и удачи на дороге!
