Машина с колесом сзади на багажнике

Аналитическая запись о запасном колесе

Одна из извечных проблем ГАЗ-3102 — куда деть или как высвободить место, занимаемое «запаской» в багажнике? Рассмотрим существующие способы размещения полноценного запасного колеса, миниатюрной «докатки» или колеса со «складной» шиной — практические и гипотетические:
I. Багажник:

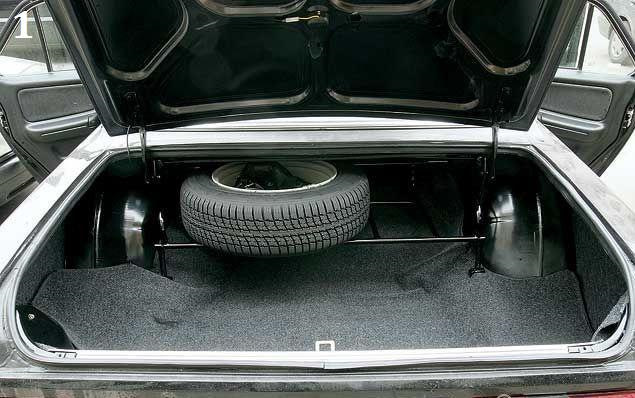

№ 1. Просто на полу багажника (ГАЗ-24) или на полке в багажнике у перегородки за сиденьями («родное» место 3102, 3110 и т.д.).

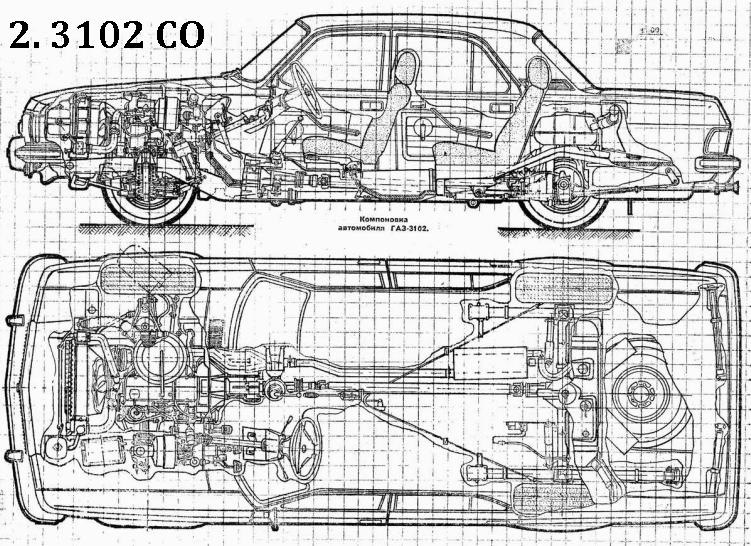

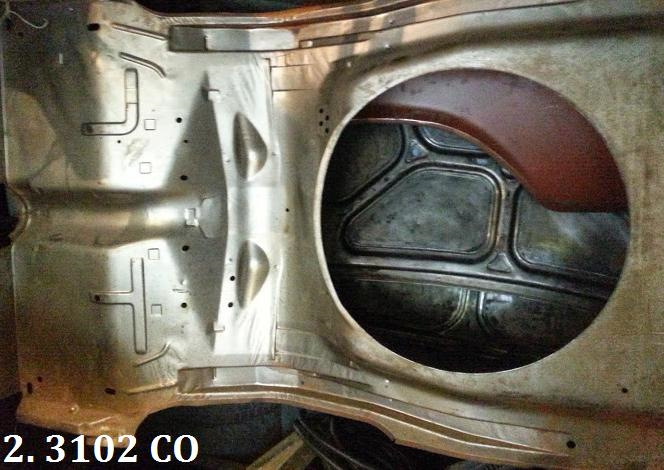

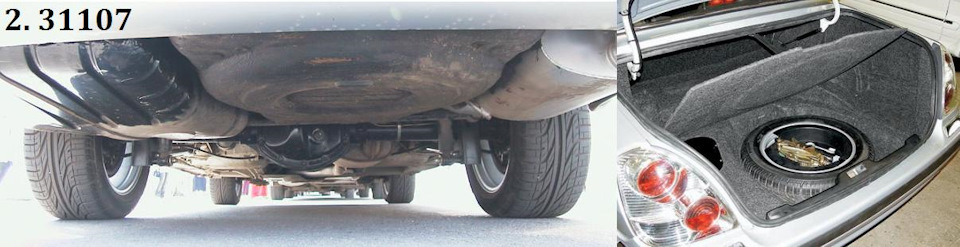

№ 2. В нише днища кузова багажника — способ практиковался в ранних моделях 3102 или на модернизированной 31107

Способ подразумевает перемещение топливного бака на место запаски или иную (?) их компоновку (в первом случае сводит полезность идеи к нулю — от перестановки слагаемых сумма не меняется drive2).

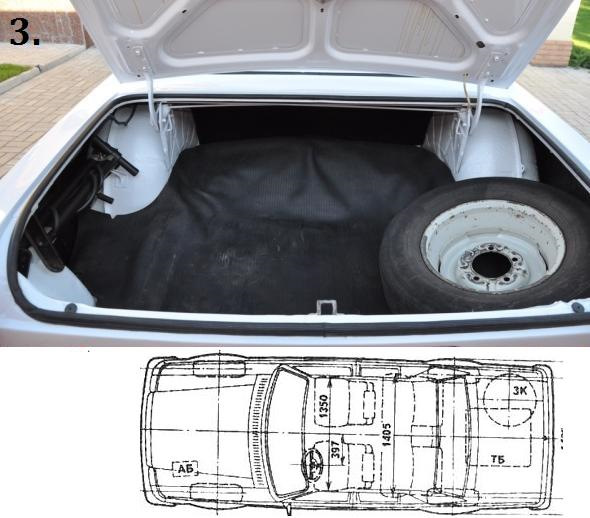

№ 3. В багажнике у правого (левого) крыла:

горизонтально (параллельно полу багажника — требуется ровная площадка) как в ГАЗ-24, ГАЗ-31029.

вертикально (параллельно панели крыла — требуется «допил» крыла или багажника) как в ГАЗ-21, ВАЗ-2101.

под углом 45° (теряется полезная площадь).

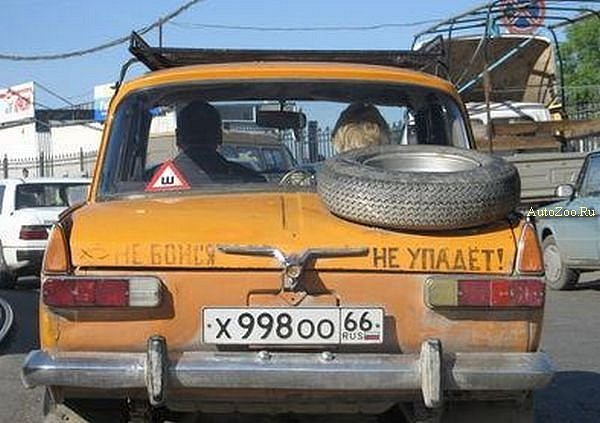

№ 4. На багажнике — нужны усиленные газовые упоры.

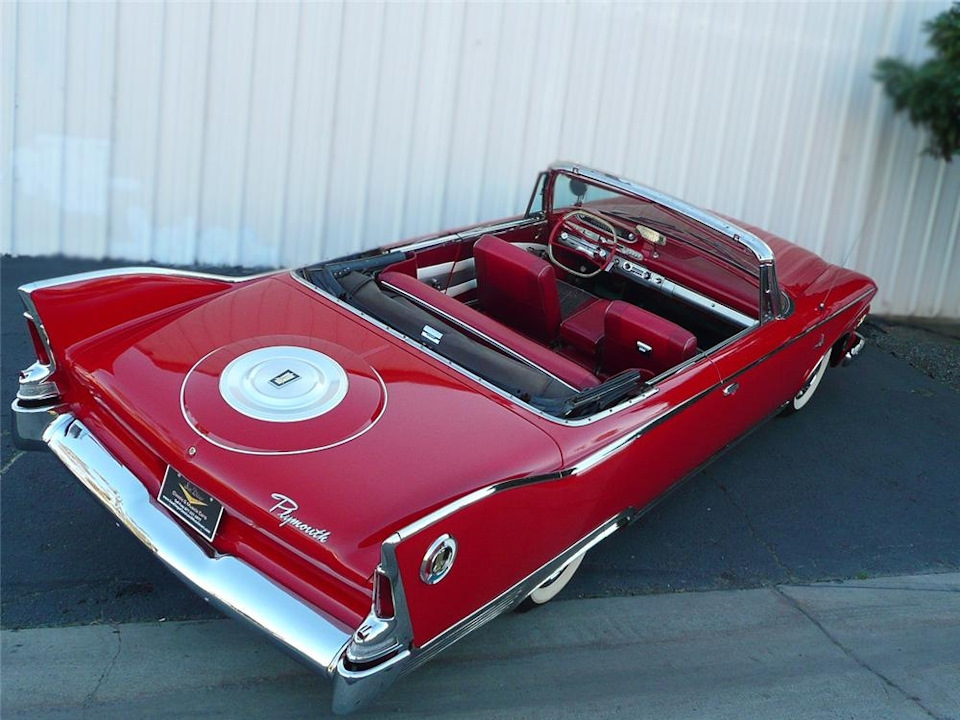

№ 5. В самой крышке багажника (с внутренней стороны) — сontinental spare kit.

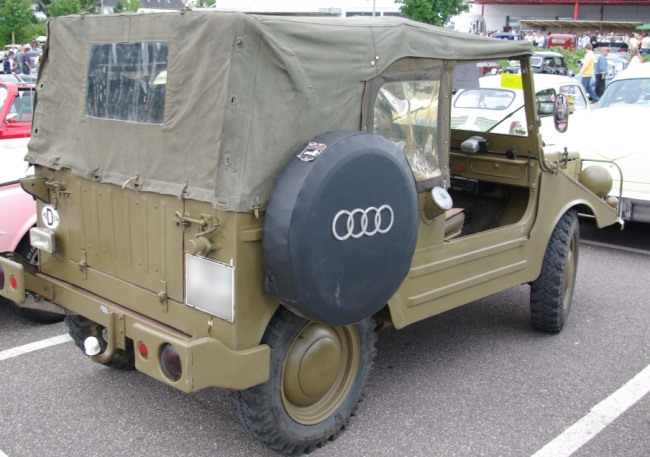

№ 6. Сзади классическое расположение — на каркасе.

№ 7. Специальная ниша для запаски (переварка кузова 310221)

II. Иные части кузова (снаружи).
№ 8. Под днищем (аналогично варианту № 2 требует перемещения топливного бака), открытый тип размещения запаски как на Москвичах или УАЗ. Не вариант.

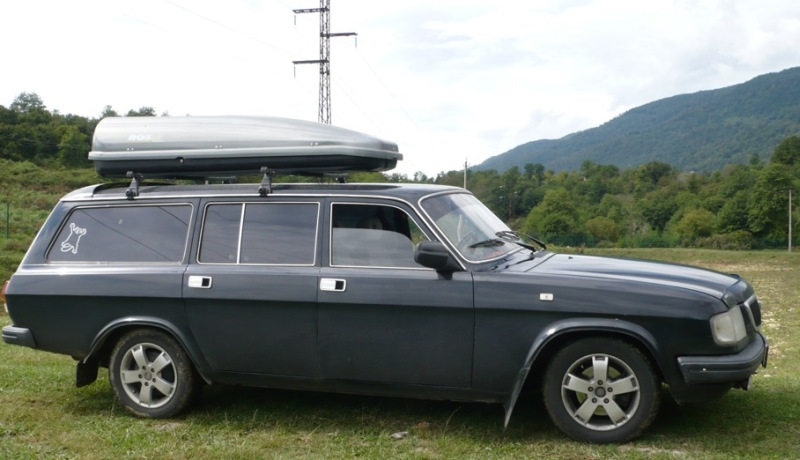

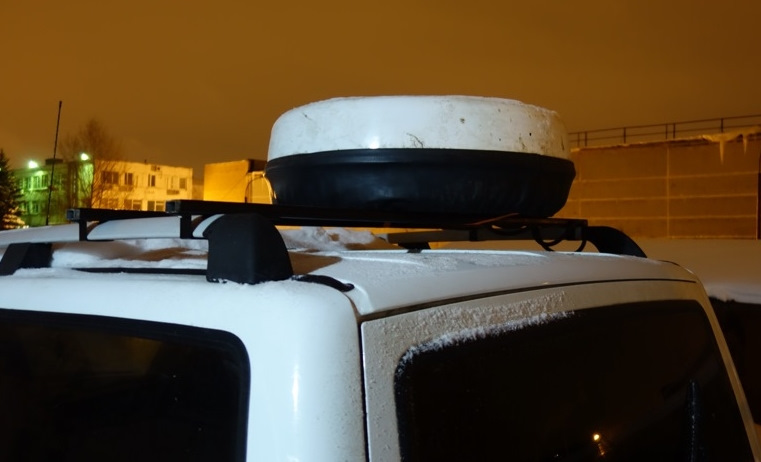

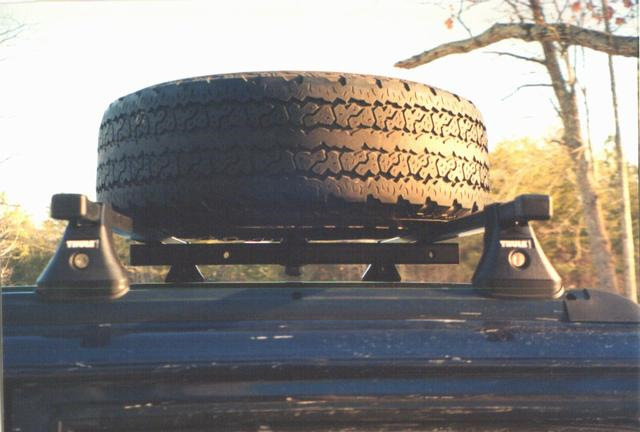

№ 9. На крыше на багажнике в обтекателе (чехле)
.

№ 10. Сбоку кузова не вариант.

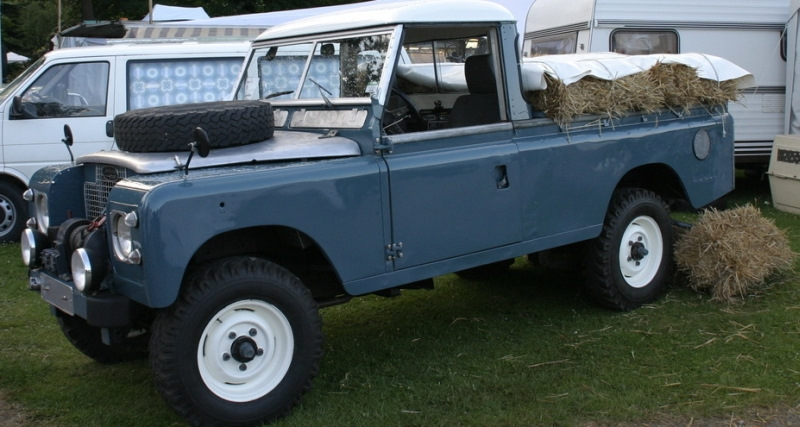

№ 11. На крышке капота — не вариант.

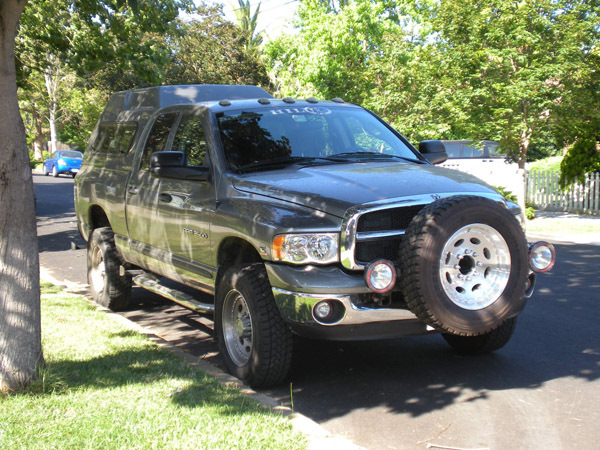

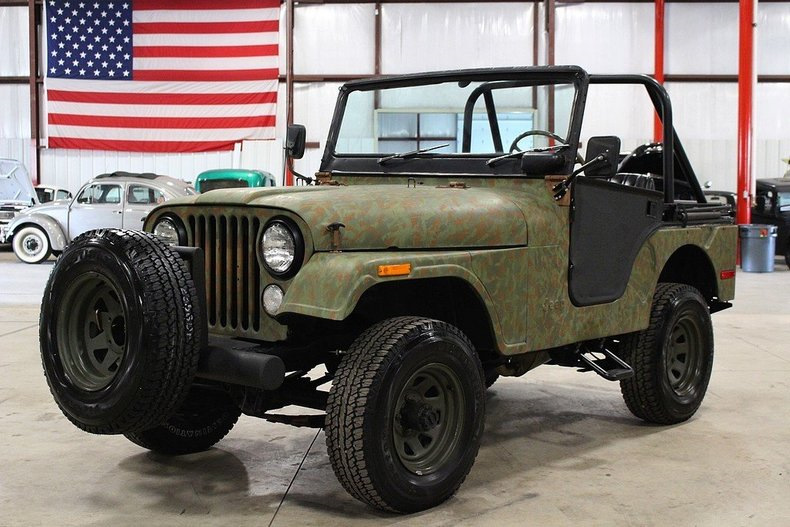

№ 12. На передний бампер (аkа VW T1) — не вариант, но интересное расположение.

III. В салоне

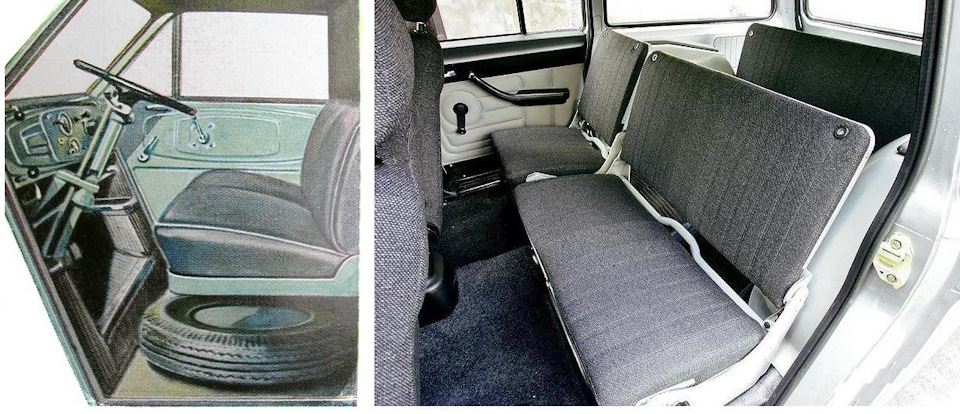

№ 13. Под задним откидным диваном или под передним пассажирским креслом (требует переделки конструкции сидений или сиденья от ГА-310221, УАЗ). Редкий вариант в автомобилестроении (например УАЗ, без фото — drive2).

.
Какие варианты перспективны и какие еще есть самые безумные предложения (запаска в двери, в нише крыши с верхним люком, в крышке багажника с задней дверцей)?:)

Источник

Почему правильное место для запасного колеса находится на задней двери

Почему внедорожникам нужно вернуть запасное колесо на заднюю дверь?

Несколько дней назад Ford показал под чехлом силуэт нового внедорожника Ford Bronco, который должен выйти на рынок в 2020 году. После этого миллионы поклонников реальных внедорожников в буквальном смысле обезумели оттого, что силуэт машины явно указывает на то, что на внедорожнике снова появится запасное колесо на задней двери.

Многие, конечно, не поймут, а что здесь такого? Но обратите внимание на все современные внедорожники и вы не увидите на задней двери запасного колеса. Сегодня запасные колеса размещаются автопроизводителями неправильно. Почему неправильно? Все дело в том, что на внедорожниках запасное колесо должно, как и раньше, располагаться на задней двери.

Ford Bronco 2020 года скрыт под чехлом. Но его силуэт явно говорит о том, что американский автопроизводитель разместил запасное колесо на задней двери багажника

Вы считаете, что запасное колесо не должно висеть на задней двери? Тогда объясните это тем, кто владел или до сих пор владеет первым поколением Jeep Grand Cherokee (ZJ), где запасное колесо располагалось сверху багажника (с водительской стороны). Это место для хранения запасного колеса в багажнике очень неудобное.

Также подобное расположение колеса непрактично, поскольку занимает слишком много места в багажнике. Согласитесь, довольно-таки глупое решение. Особенно если хранить в багажнике полноценное внедорожное колесо. А теперь представьте, как разместить большое внедорожное колесо при таком расположении его в багажнике?

Вот, кстати, посмотрите, как владелец внедорожника Jeep Cherokee (XJ), в котором производитель также разместил запасное колесо в багажнике, решил эту проблему, для того чтобы перевозить большое колесо не в ущерб грузовому пространству.

Позднее компания Jeep исправила эту проблему с хранением запасного колеса, переместив его в следующем поколении внедорожника Grand Cherokee (WJ) под фальшпол в багажнике. По всей видимости, автопроизводитель решил, что ценность грузового пространства в высоту менее важна, чем ширина багажного объема. С одной стороны, это было интересное решение, поскольку реально багажник стал свободным от запасного колеса. Но есть одна проблема. Чтобы разместить запасное колесо под полом багажника, инженерам пришлось сместить вниз топливный бак внедорожника. В итоге бак оказался в уязвимом месте:

Некоторые любители бездорожья и владельцы Grand Cherokee (WJ), чтобы решить эту проблему, не раз прибегали к удалению металлического цилиндра для хранения запасного колеса, реконструируя расположение топливного бака. Подобная модификация конструкции автомобиля позволяет поднять расположение топливного бака с целью увеличить дорожный просвет и, само собой, защитить бак от повреждений при движении по бездорожью.

Естественно, подобное расположение запасного колеса под полом багажника очень неудобно, если вы собираетесь хранить в нем полноценное тяжелое запасное внедорожное колесо. Мало того, что это неудобно и тяжело, но и к тому же как вы решите вопрос с хранением запасного колеса большого диаметра? Ведь нередко любители внедорожья устанавливают на свои «танки» колеса большого диаметра. В этом случае вам необходима также большая запаска, которая, скорее всего, под пол багажника просто не поместится. Также не забывайте о том, что для того чтобы добраться до запасного колеса под пол, вам придется убрать все из багажника.

Во внедорожнике Jeep Grand Cherokee WJ (1999-2004 года) запасное колесо располагалось под фальшполом в багажнике

Стоит отметить, что современные автомобили, как правило, оснащены теперь топливными баками, которые расположены перед задней осью (в основном доступ к топливному баку в современных авто осуществляется под задним сиденьем). В итоге запасное колесо, расположенное под полом, теперь не сдвигает бензобак, уменьшая дорожный просвет. Это особенно важно для внедорожников, для которых клиренс – главное при движении по бездорожью.

Хотя стоит признать, что расположение колеса под полом багажника все равно уменьшает высоту грузового пространства и не позволяет разместить там колесо большего диаметра, чем предусмотрено заводом-производителем.

Другое месторасположение запаски, которое мы сегодня часто видим на внедорожниках, находится под задней частью автомобиля (например, на видео выше вы можете видеть подвесное запасное колесо на Toyota 4Runner).

Это место также не лучшее для запасного колеса, поскольку снижает дорожный просвет внедорожника. Для любителей бездорожья, согласитесь, не лучшее решение.

В этом случае поклонники внедорожья, наверное, предпочли бы уменьшение объема багажника, чем уменьшенный дорожный клиренс. Также подобное расположение запаски ограничивает владельцев внедорожников в размещении колеса большого диаметра. Ведь в этом случае дорожный просвет еще уменьшится за счет более широкой резины.

Но главная проблема подвесного запасного колеса – это риск его повреждения. Особенно при движении по бездорожью, так как при проезде различных ухабов вы можете повредить шину запаски. Кроме того, вы представляете, каково менять колесо на запасное на бездорожье? Ведь после даже короткого движения по грязи подвесная запаска будет вся заляпана. А колесо нужно еще достать из-под автомобиля.

Хотя стоит признать, что многие производители сегодня часто оснащают автомобили с подвесным запасным колесом различными механизмами, которые помогают владельцам безопасно получить доступ к запаске и довольно-таки легко поменять поврежденное колесо. Тем не менее риск повреждения запаски и некомфорт замены из-за грязи никто не отменял.

Так что, как видите, все современные решения по расположению запасного колеса в машине неидеальны и имеют много минусов. Хотя, безусловно, плюсы тоже есть. Но они перекрываются минусами. Особенно это важно для тех, кто любит часто ездить по бездорожью.

Поэтому самое лучшее решение размещения запаски – на задней двери автомобиля. Если, конечно, речь идет о внедорожнике.

Ведь при таком расположении запаски не уменьшается объем грузового пространства автомобиля, не уменьшается дорожный просвет, что, конечно же, не влияет на угол вылета машины. Кроме того, запасное колесо на задней двери не становится во время движения по бездорожью слишком грязным. В том числе запаска на двери легкодоступна. Но самое главное – запасное колесо на задней двери выглядит потрясающе стильно и красиво.

Не согласны? Тогда покажите нам хоть один внедорожник, который смотрится лучше без запасного колеса на задней двери, чем большинство автомобилей с запаской на двери сзади. Вы убедитесь, что даже маленький Ford EcoSport с запаской на двери выглядит намного лучше:

Кроме того, вы можете индивидуализировать запаску на задней двери в зависимости от своих вкусов и взглядов. Например, вот так или так. Согласитесь, это же здорово – индивидуализировать свой автомобиль.

Конечно же, колесо на задней двери также имеет ряд недостатков. Во-первых, оно уменьшает видимость заднего обзора (например, при движении задним ходом). В том числе задняя запаска ограничивает конструкцию и стиль задней двери. Например, если заднее колесо расположено на задней двери, то ни о каком полном поднятии двери с помощью амортизаторов не может быть и речи, поскольку полноценная запаска весит очень много.

Также дверь с запаской открывать намного сложнее независимо от типа использования механизма открывания. И все дело в большой массе запасного колеса. Особенно если идет речь о запаске большого внедорожника.

Запасное колесо на задней двери в новом внедорожнике Jeep Wrangler не сильно снижает заднюю видимость. Но в предыдущем поколении внедорожника задняя обзорность оставляла желать лучшего

Вот посмотрите на этот краш-тест внедорожника Isuzu Trooper 2000 года выпуска, который тестировали на скорости 5 миль в час (8 км/ч):

Президент IIHS Брайан О’Нил после этих тестов сказал, что внедорожник Isuzu Trooper по результатам испытаний стал самым плохим из всех когда-либо тестируемых внедорожников среднего размера. После испытаний Isuzu Trooper в отчете IIHS было указано следующее:

Подобные плохие результаты можно наблюдать в других низкоскоростных краш-тестах, в которых участвовали такие автомобили, как Jeep «KJ» Liberty и Suzuki Grand Vitara

Краш-тест задней двери с запаской Jeep Liberty 2002 года выпуска на скорости 8 км/ч

Краш-тест задней двери с запаской Suzuki Grand Vitara XL 2001 года выпуска

Для сравнения: вот краш-тест на Isuzu Rodeo, который прошел это же испытание задней двери с запасным колесом:

В своем докладе 2000 года Страховой институт IIHS заявил, что внедорожник Isuzu Rodeo 2000 года имеет запаску на задней двери точно такую же, как на внедорожнике Isuzu Trooper. Но по сравнению с Trooper, внедорожник Isuzu Rodeo после удара в заднюю часть на скорости 8 км/час имеет меньше повреждений. По данным специалистов, при ударе Isuzu Rodeo в заднюю часть затраты на ремонт, по сравнению с Isuzu Trooper, меньше более чем на 2000 долларов.

Итак, да, заднее колесо на двери багажника несет в себе большие затраты при ударе. Но, как видите, эту проблему частично уже решили в начале 2000-х годов.

Есть еще одна вещь, на которую мы хотим обратить внимание, – это запасное колесо по бокам автомобиля, которое в свое время устанавливалось на некоторые автомобили. Вот посмотрите, как это выглядит на примере Jeep CJ-6:

Эта конструкция запаски в машине не жертвует какой-либо задней обзорностью в машине, не затрудняет доступ к грузовому пространству, а при заднем столкновении боковая запаска может при определенных условиях поглощать энергию удара, так как колесо повернуто протектором назад.

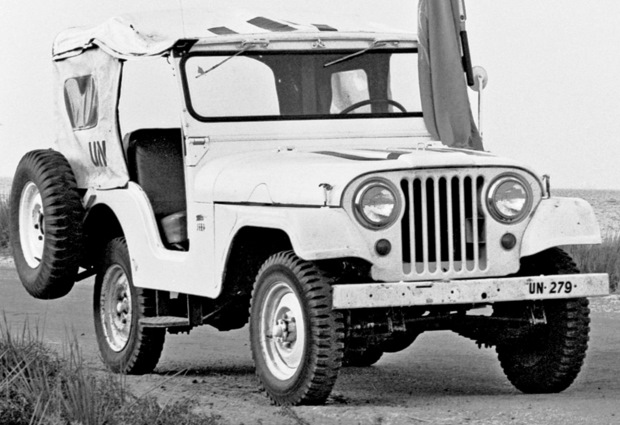

На старом джипе боковая запаска выглядит так же эффектно, не правда ли?

Но на современном автомобиле боковое запасное колесо смотрелось бы ужасно. Кроме того, запасное колесо с боковым расположением на кузове не очень удобно в современном дорожном трафике. Например, на узких улицах и на парковке за рулем таких машин будет очень тяжело. Так что для современных внедорожников боковое крепление запаски не совсем оптимально.

Именно поэтому мы придерживаемся мнения, как и многие любители внедорожников, что наилучшее расположение запасного колеса – на задней двери. И это несмотря на то, что колесо на двери багажника часто загораживает заднюю видимость и может являться виновником более глобальных повреждений даже при небольшом ударе сзади. В том числе даже если для открывания багажника нужно больше усилий из-за веса запаски.

Мы считаем, что запаска на двери багажника имеет больше плюсов, чем минусов, по сравнению с другими видами конструкции запасных колес в современных автомобилях. Ведь когда запаска находится на улице на двери багажника, это не только облегчает доступ к ней в случае прокола колеса, но и дает свободное пространство в багажнике и не уменьшает дорожный просвет.

Ну и, разумеется, запасное колесо на задней двери выглядит стильно. Так что надеемся, что автопроизводители согласятся с нами и в скором времени вернут запасное колесо на заднюю дверь. Хотя бы реальным внедорожникам. Поверьте, это нужно многим.

Источник

Пятый – не лишний: история запасного колеса

Пожалуй, замена пробитого колеса – это то немногое, что современный автомобилист привык делать сам, а не делегировать официальному дилеру или мастеру. И пусть в багажнике все чаще попадается «докатка» или ремкомплект, «запаска» все еще актуальна. А сегодня мы вспомним, как все начиналось.

– Ты колесо заклеил? – Ага, всю ночь клеил. С утра хозяин клея придет.

Из кинофильма «Бумер»

С «запаской» на бортах

У самых первых автомобилей, созданных в конце XIX века, запасное колесо отсутствовало по простой причине – цельнолитые резиновые или деревянные колеса было невозможно проколоть. Когда для повышения уровня комфорта автомобили начали оснащать «пневматиками» (полыми шинами, заполненными воздухом для упругости), водители тут же столкнулись с проблемой множественных проколов – колеса «ловили» гвозди и острые обломки, которыми были щедро усеяны дороги 100–120 лет назад.

Конструкторы быстро смекнули, что необходимо брать с собой «на всякий случай» дополнительное колесо. Точнее, не все колесо в сборе, а лишь покрышку с камерой или две покрышки, связанные вместе, поскольку ступица колеса была выполнена несъемной, то есть демонтировать можно было лишь шину с ободом.

«Запаску» размещали на боковинах кузова – как правило, со стороны водителя – по правому борту. Ведь на машинах начала XX века руль находился именно справа от продольной оси автомобиля.

В случае прокола водитель должен был уметь самостоятельно поменять покрышку, и делать это приходилось часто. Острые предметы встречались на дорогах в больших количествах, а гладкие шины со слабо развитым протектором не спасала даже малая ширина беговой дорожки.

Кое-как с этими задачами автовладельцы (а чаще – наемные шоферы) справлялись, но инженеры все же старались облегчить жизнь водителю, и со временем на автомобилях стали использоваться запасные колеса в сборе. Имея такую запаску, достаточно было снять колесо со ступицы, не занимаясь утомительной процедурой по заклеиванию прокола и бортированию шины на месте. Считается, что первое сменное колесо в сборе появилось на модели Rambler производителя Thomas B. Jeffery в 1909 году, однако и на фото автомобилей других марок (например, Ford Т) тех лет можно заметить как отдельные покрышки, так и целые запасные колеса.

По привычке в большинстве случаев на автомобилях первой половины ХХ века устанавливали не одну «запаску», а две – благо, конструкция кузова с выступающими крыльями и навесными подножками этому способствовала.

Крепления для запасных колес обычно располагали сразу за передней осью, в специально предусмотренной выемке между крылом и порогом, поэтому запасные колеса не съедали пространство пассажиров и багажа.

Со временем конструкция шин стала более совершенной: в 1923 году производители колес начали применять каркас с хлопчатобумажным кордом, а десять лет спустя шины получили основание из вискозы. Все это повышало прочность резины и благоприятно сказывалось на её долговечности. Дорожное строительство тоже не стояло на месте, и количество проколов заметно уменьшилось. Можно было ограничиваться одной «запаской».

Наиболее логичным местом для ее размещения стал центр кормы. Для сохранности и из эстетических соображений некоторые производители прикрывали «запаску» специальным кожухом – мягким тканевым либо цельнометаллическим, который полностью закрывал колесо, образуя глухую нишу. Впрочем, долгое время тут возможны были самые разнообразные вариации.

На многих автомобилях повышенной проходимости первой половины ХХ века запасное колесо располагали вертикально на задней стенке кузова либо устанавливали «запаску» на боковине – но не за передней осью, а перед задним колесом, поскольку длина колесной базы и расстояние между дверным проёмом и передним крылом не позволяли разместить там «запаску» – банально не хватало места.

Наконец, на многих грузовиках запасное колесо устанавливали под кузовом, прикрепив его горизонтально к продольному лонжерону рамы. Такое решение стало очень популярным и впоследствии надолго сохранилось. Альтернативный вариант расположения «грузовой запаски» – вертикально на задней стенке кабины – позволял экономить полезное пространство, но при замене водитель сталкивался с проблемой – как снять (и потом вернуть на место!) тяжеленное колесо большого диаметра.

Интересно, что в 1941 году в связи с нехваткой ресурсов правительство США на законодательном уровне запретило комплектацию новых машин запасными колесами.

Миграция «запаски»

Со временем кузова автомобилей приобретали все более аэродинамичную форму, а по мере роста популярности «понтонной» конструкции кузова боковины лишились подножек, за которыми можно было установить «запаску». Именно поэтому пятое колесо на легковушках окончательно «переехало» назад – сначала, как и раньше, оставаясь снаружи багажника, а позже – внутри него. Как оказалось, при этом шина гораздо лучше сохранятся, а конструкторам не нужно ломать голову, как разместить «запаску» и стилистически увязать её с остальными элементами дизайна.

Британские автомобилестроители оригинально подходили даже к размещению пятого колеса!

Поскольку колеса большинства автомобилей вплоть до конца шестидесятых годов ХХ века отличались довольно большим наружным диаметром, «запаску» приходилось размещать горизонтально или под углом, вследствие чего она заметно уменьшала объем багажного отделения.

Как только начался массовый переход на четырнадцати-, а затем и тринадцатидюймовые колеса, конструкторы нашли прекрасное место для пятого колеса, расположив его вертикально в багажном отделении. Яркий пример – Fiat 124 (или любые Жигули с кузовом седан), где запасное колесо установили в полости крыла за левым задним лонжероном, благодаря чему оно вообще не отнимало полезное пространство багажника!

Правда, далеко не все конструкторы находили столь красивые и грамотные решения, по старинке располагая колесо в багажнике «как получится». На универсалах же «запаска» лежала горизонтально в специальной нише под полом багажного отделения.

В 70-е и 80-е годы этот вариант практически вытеснил все остальные. Несмотря на то, что он имел один важный недостаток – в случае, если «запаской» нужно было воспользоваться по прямому назначению, весь груз приходилось вынимать для того, чтобы добраться до расположенного в нише колеса.

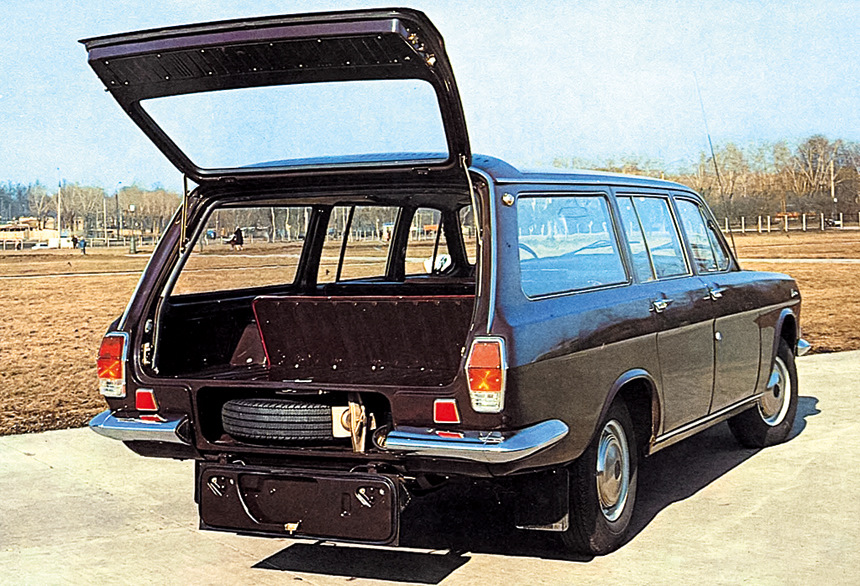

На универсале 24-02 у запасного колеса даже была своя… дверца!

Поэтому на некоторых автомобилях «запаску» располагали под полом багажника не со стороны салона, а снаружи – то есть в прямом смысле под полом багажника. Это требовало применения специального кронштейна с механизмом, который бы позволял опустить колесо на землю.

Однако и здесь не обошлось без ложки дегтя: чтобы достать «запаску», водителю приходилось вставать на колени, а само колесо при этом всегда пачкало руки, поскольку на него постоянно летела грязь из-под колес и с дорожного покрытия.

Еще один вариант – установка «запаски»… под капотом. Казалось бы, это почти невозможно – разместить довольно громоздкое колесо в тесном моторном отсеке. Однако определенные ухищрения и сила конструкторской мысли позволяли справиться и с этой задачей. К примеру, на советской Таврии благодаря отсутствию ступицы колеса обод «запаски» буквально «надели» на левую чашку стойки МакФерсон. Колесо под капотом стояло (точнее, лежало) и на других советских автомобилях – например, Запорожце, Оке или ВАЗ-2121.

У подобного решения находились и противники, которые утверждали, что постоянный перегрев «запаски» в жарком моторном отсеке приводит к преждевременному старению резины. На практике же при активной эксплуатации колесо быстрее изнашивалось, чем рассыхалось.

На некоторых внедорожниках колесо по-прежнему располагается вертикально на задней двери. Недостаток такого решения – большая нагрузка на петли и металл двери, если только для крепления не предусмотрен специальный отдельный кронштейн.

На кроссоверах же «запаску» нередко ставят под пол багажника (снаружи), но при этом ухудшается геометрическая проходимость – при езде по пересеченной местности возникает риск сесть на почву «пятой точкой».

Короче говоря, как ни размещай пятое колесо, оно все равно мешает.

Доехать на «докатке»

Со временем колеса заметно прибавили в ширине протектора, да и диаметр диска даже на скромных малолитражках вырос до нескромных 15-16 дюймов. Разместить такой «каток» в узкой нише «запаски» стало довольно трудной задачей, поэтому роль пятого колеса с некоторых пор играет так называемая «докатка», или аварийное колесо.

Оно отличается от обычной «запаски» меньшим диаметром и шириной, благодаря чему «докатка» гораздо компактнее полноразмерного колеса. Конечно, она не предполагает постоянную эксплуатацию, а лишь позволяет «доковылять» на таком колесе до ближайшего шиномонтажа для того, чтобы отремонтировать обычную шину.

Ставить такой «костыль» лучше на заднюю ось

По этой причине находятся противники подобных «костылей», которые тратятся на покупку пятого полноценного колеса и размещают его прямо в багажнике. Напротив, многие владельцы автомобилей ставят в нишу запасного колеса тороидальный баллон от газовой установки, а вместо штатной «запаски» используют подходящую «докатку», подобрав аналог с нужными параметрами межболтового расстояния, диаметра центрального отверстия и вылета диска.

При использовании «докатки» нужно помнить, что независимо от того, какое из колес пострадало, «аварийку» лучше всего поставить на заднюю ось и двигаться на ней со скоростью не более 80 километров в час.

Еще один вариант – временное колесо, которое хранится в нише багажника в ненакаченном состоянии. Такой «докаткой» оснащены Volkswagen Touareg и Porsche Cayenne, поэтому перед использованием «костыля» с ярко-красным диском его придется предварительно накачать компрессором, а снятое полноразмерное колесо нужно будет разместить в багажном отделении, поскольку в «подполье» оно никак не влезет.

«Запаска»… которой нет

Еще более продвинутый вариант – запасное колесо, которое… отсутствует совсем. Вместо него в багажное отделение заботливо кладут специальный ремонтный комплект, состоящий из герметика и компрессора. Предполагается, что при проколе герметик нужно ввести в полость шины и накачать её до рабочего давления компрессором.

На практике же оказывается, что после сильного удара на боковине шины может возникнуть отверстие такого размера, которое не способен «затянуть» никакой герметик. Поэтому полное отсутствие «запаски» подходит для стран Западной Европы с их развитой инфраструктурой сервиса, ровными и чистыми дорогами и небольшими расстояниями между населенными пунктами.

На VW Tiguan первого поколения запасное колесо… отсутствовало

А что если просто сделать колеса более прочными? Такие попытки предпринимаются постоянно. Не так давно мы писали подробную статью о жестких шинах RunFlat, на которых можно ездить и после прокола . В перспективе же шины снова должны стать безвоздушными, как в XIX веке, но сохранить все свойства – управляемость, комфорт, износостойкость… Сложная задача? Не то слово. Ни у одного производителя пока не получилось, но они не оставляют попыток. Так что есть шансы, что лет через 20 запасное колесо станет таким же анахронизмом, как карбюратор, барабанные тормоза или CD-чейнджер.
