Машина ширильно сушильная фиксирующая

Крашение шелковых тканей и нитей

Сушильно-ширильная машина имеет цепное поле, состоящее из цепей с игольчатыми пластинками, и устройство для автоматического ввода ткани с опережением до 20% к скорости движения ткани. Ширина развода цепей машины регулируется в пределах от 600 до 1650 мм с помощью электродвигателя переменного тока мощностью 0,4 кВт. Привод цепей машины осуществляется электродвигателем постоянного тока мощностью 5,5 кВт.

Сушильная камера 6 машины состоит из трех секций общей длиной 9 м. Каждая секция оборудована двумя паровыми калориферами и электронагревательным устройством мощностью в первой и третьей секциях 123 кВт и во второй секции 105 кВт. Воздух, нагреваемый калориферами и электронагревательными устройствами, подается на ткань через специальные сопловые насадки с помощью 12 циркуляционных вентиляторов, приводимых в движение отдельными электродвигателями мощностью 2,2 кВт каждый.

С игольчатых пластинок цепей ткань снимается парой тянульных роликов 7.

Каждая секция машины оснащена устройством для автоматической регулировки температуры воздуха и поддержания ее на заданном уровне. Вытяжка отработанного воздуха осуществляется двумя вытяжными вентиляторами, приводимыми в движение электродвигателями мощностью 1,5 и 2,2 кВт.

Заправочная длина ткани в сушильно-ширильной машине 17 м.

Термическая камера 8 агрегата имеет каркасную конструкцию и снаружи облицована теплоизоляционными щитами. В боковых стенках камеры устроены дверцы и смотровые окна. На входе ткани в термическую камеру установлена тянульная пара валов 9 с приводом от электродвигателя постоянного тока мощностью 0,75 кВт.

Движение ткани внутри камеры осуществляется по системе верхних и нижних направляющих роликов из нержавеющей стали.

Верхние ролики приводятся в движение от отдельных торсионных (моментных) электродвигателей с крутящим моментом 30 Н-см. Нижние ролики свободно вращаются в шарикоподшипниках.

Нагрев воздуха в камере обеспечивается двумя паровыми калориферами и двумя электронагревательными устройствами, каждое мощностью 60 кВт. Воздух подается на ткань двумя циркуляционными вентиляторами 10, установленными в верхней и нижней частях камеры. Каждый вентилятор приводится в движение электродвигателем мощностью 1,5 кВт.

Камера 8 оснащена устройством для автоматической регулировки температуры циркулирующего воздуха и поддержания ее на заданном уровне. Отработанный воздух удаляется из камеры вытяжным вентилятором, приводимым в движение электродвигателем мощностью 0,75 кВт.

Охлаждающее устройство 11 обеспечивает охлаждение ткани благодаря обдуву ее с обеих сторон холодным воздухом, подаваемым через специальные сопловые щели. Подача холодного воздуха осуществляется вентилятором, расположенным в нижней части охлаждающего устройства и приводимым в движение электродвигателем мощностью 2,2 кВт. Охлажденная ткань через балансирующий регулятор натяжения и систему направляющих роликов поступает либо на выборочное устройство, либо непосредственно на второй агрегат для крашения целлюлозного компонента ткани.

Заправочная длина ткани в термической камере с охлаждающим устройством 56,5 м.

Рис.37 Схема второй части агрегата фирмы Киото для крашения тканей термозольным способом

Выборочное устройство агрегата состоит из полуавтоматической накатной машины 12 и самоклада 13; по своей конструкции оно аналогично выборочному устройству роликовой сушильной машины, описанному выше.

Рабочая ширина первого агрегата 1650 мм. Скорость движения ткани плавно регулируется от 15 до 60 м/мин. Общая установленная мощность: электродвигателей постоянного тока 17,65 кВт, переменного тока 62,65 кВт, электронагревающих устройств (включая инфракрасные излучатели) 571,8 кВт. Габаритные размеры, мм: длина 42 850, ширина 5400, высота 4300.

Источник

TechStandard

Сушильно-ширильные и стабилизационные машины

Сушильно-ширильные машины предназначены для сушки тканей при одновременном ширении, что позволяет получать добротные ткани, отличающиеся ровнотой по ширине, гладкой поверхностью без засечек и загнутых кромок, имеющие краси­вый внешний вид. Указанная отделка достигается на ширильных машинах, установленных в сушильных или стабилизацион­ных камерах. В производственной практике эти машины из­вестны под названиями: сушильная рама, шпанрама, планрама, воздушная рама и др.

Современные непрерывнодействующие Сушильно-ширильные (СШМ) и сушильно-ширильно-стабилизационные (СШСМ) ма­шины являются сложным дорогостоящим оборудованием, кон­струкция которого больше по сравнению с другими машинами отделочного производства отражает прогресс в области машино­строения и технологии отделки тканей. В большинстве своем они универсальны и в составе линий способны выполнять ком­плекс операций отделки: пропитывание, сушку, ширение по утку, усадку по основе, обрезку и смазывание кромок трикотажных полотен и др. Эти машины пригодны для обработки широкого ассортимента тканей. Они обеспечивают высококачественную обработку, хорошо разглаживают ткань, расправляют загнутые кромки и в ряде случаев исправляют диагональные перекосы уточных нитей. Большинство СШМ и СШСМ выпускается в на­стоящее время в виде однопольных машин с игольчатыми и но­жевыми клуппами, но предпочтение отдается игольчатым клуп­пам. Машины снабжаются механизмами опережения и позво­ляют подавать ткань на иглы в свободном состоянии без натяжения по основе (см. рис. 45). В этих случаях процесс сушки со­провождается усадкой ткани по длине.

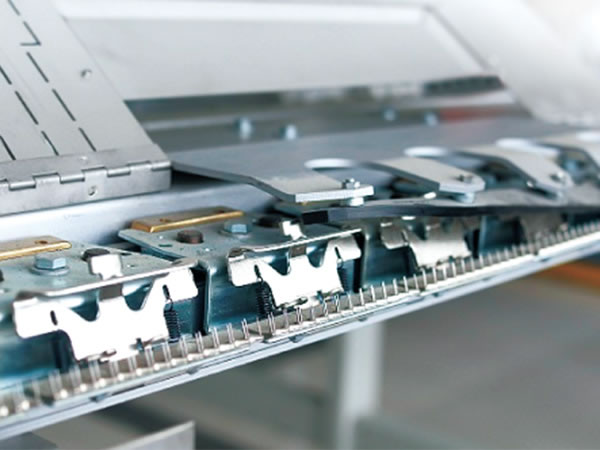

Игольчатые клуппы снабжаются специальными защелками, благодаря чему цепное поле можно передвигать не только в го­ризонтальной, но и в вертикальной плоскости и удерживать кромку ткани клуппами работающими в перевернутом на 180° положении. В связи с этим цепное поле игольчатых клуппов мо­жет устанавливаться в несколько ярусов (этажей), называемых полем, в которых цепи движутся одна над другой в горизон­тальных плоскостях; заправочная длина ткани при этом значи­тельно увеличивается, а мощность сушилки соответственно воз­растает.

Машины с ножевыми и комбинированными клуппами дела­ются только однопольными, так как их клуппы не могут рабо­тать в перевернутом положении.

Однодольные машины предназначены преимущественно для обработки легких и средних по массе тканей. СШМ этой группы обычно используются для досушивания тканей, предварительно подсушенных до 25—35 %-ной влажности на барабанной, соп­ловой или другой сушилке активного действия. Такое сочетание сушильных устройств позволяет использовать их наилучшим об­разом и повысить скорость (производительность) движения ткани в СШМ при относительно короткой длине цепного су­шильного поля, получая при этом разглаженную и ровную по ширине ткань.

В машинах с ножевыми клуппами возможность работы с опе­режением и получение усадки исключаются.

Технологическая схема однопольной сушильно-ширильной машины показана на рис. 15. Она представляет собой цепную ширильную машину 11, установленную в сушильной камере 10 с системой подогрева воздуха калориферами и обдува ткани.

Ткань последовательно заправляется на тянульный вал 1, расправляется на винтовых тканерасправителях 2 и 4, между которыми установлен перекосный ролик 3, поступает на второй обрезиненный тянульный вал 5, с помощью кромкорасправителей 6, столика 7, накалывающих 8 и докалывающих 9 щеток захватывается за кромки клуппной цепью ширильной машины 11 и проводится через все секции сушильной камеры. Высушен­ная ткань подается на следующую машину (или на выборочный механизм). На СШМ и СТПГ.М перед поступлением на цепное поле положение кромок полотна ткани контролируется электро­механическими или фотоэлектрическими кромконаблюдателями, установленными со стороны кромок. При малейшем отклонении ткани в сторону и выходе кромки из цепей прибор подает ко­манду электродвигателю, перемещающему направляющую па­раллель вместе с клуппной цепью на сближение с кромкой,

Рис. 15. Технологическая схема однодольной сушильно-ширильной ма­шины

после захвата которой двигатель переключается на обратное вращение, и параллель с клуппной цепью возвращается в ис­ходное положение.

Тянульные валы 1 и 5 получают вращение через вариаторы скоростей, что позволяет регулировать натяжение полотна вдоль основы и скорость его подачи на цепное поле с опережением, которое может достигать 20 %.

Дополнительно

Источник

Машина ширильно сушильная фиксирующая

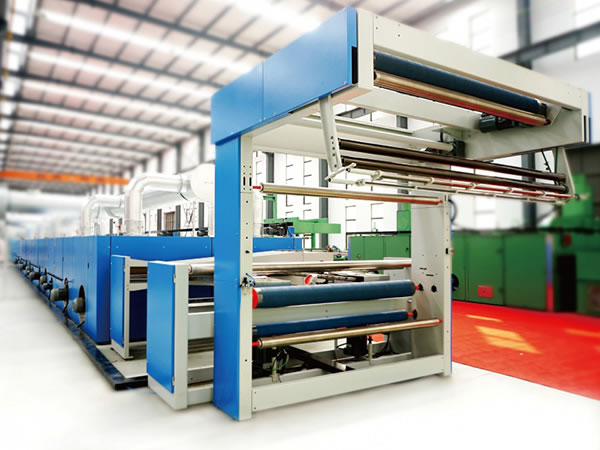

Сушильно-ширильная машина для ткани серии JFA

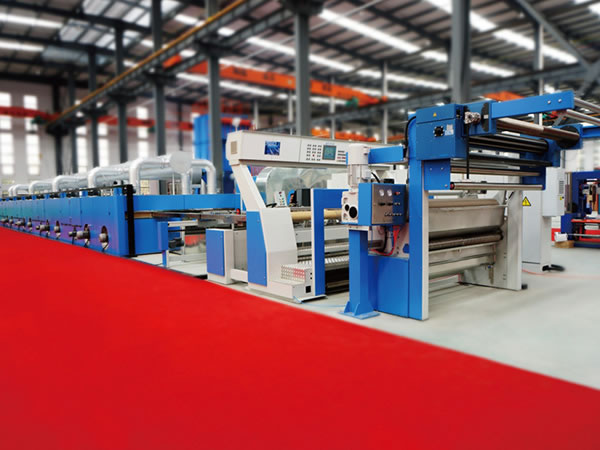

Сушильно-ширильная машина серии JFA оснащено устройством подачи полотна в расправленном по ширине виде (исключительно для трикотажных тканей), бессмазочными графитовыми направляющими и системой форсунок CAD. Данная машина идеально подходит для тканей с массой 50-500 г / м2, включая полиэфирную волоконную пряжу, трикотажные полотна с низким уровнем растяжения, хлопчатобумажную ткань и т.д.

Технические характеристики сушильно-ширильных машин

Преимущества сушильно-ширильных машин

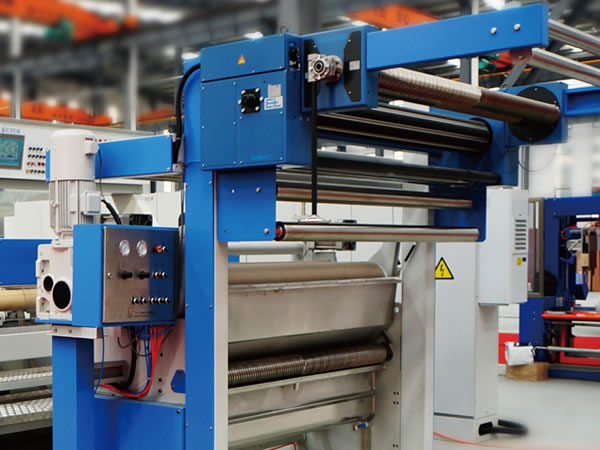

1. Система подачи ткани
Система подачи ткани состоит из подающей рейки, устройства управления натяжением, устройства для центровки E L, устройства для вытягивания и прикаточного станка. Данная система подачи применяется при производстве трикотажных тканей. Ширитель ткани является опциональным устройством.

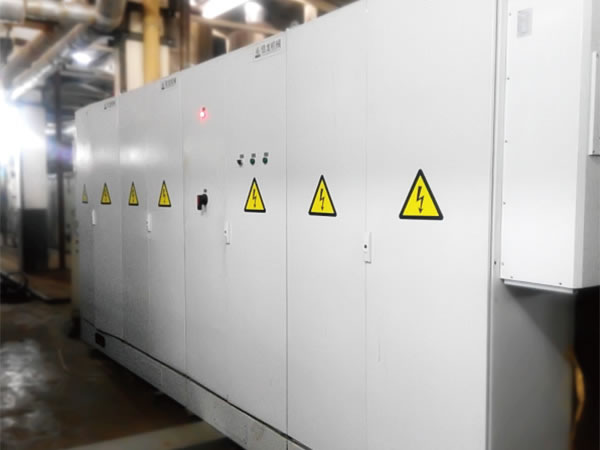

2. Панель управления

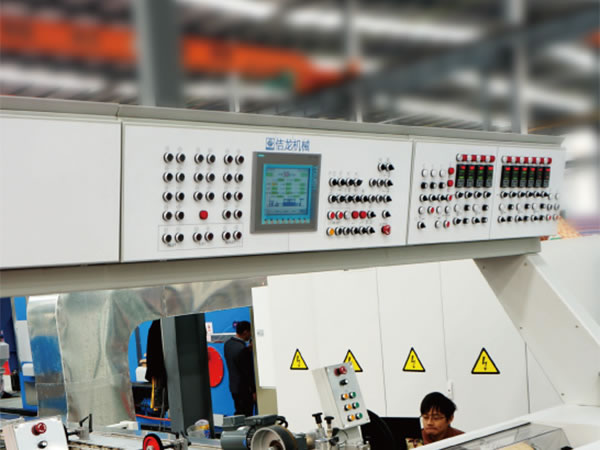

Панель управления характеризуется простотой и удобством эксплуатации, а также позволяет экономить время и трудовые ресурсы.

3. Устройство для регулирования перегрузок
Регулирующее устройство позволяет справляться с различными перегрузками и подходит для различных видов тканей. Ролик данного устройства имеет ползунковую конструкцию, которая отличается простотой в эксплуатации.

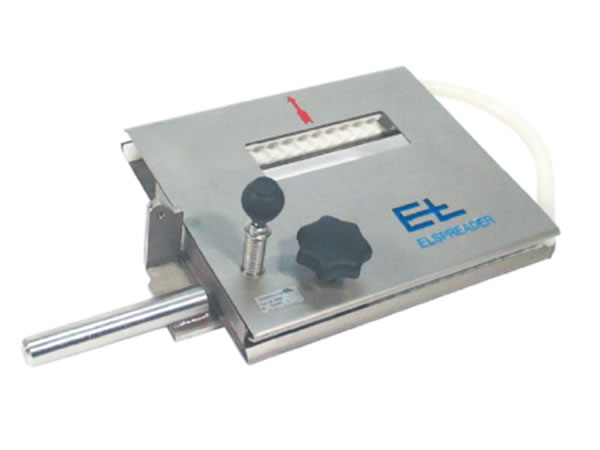

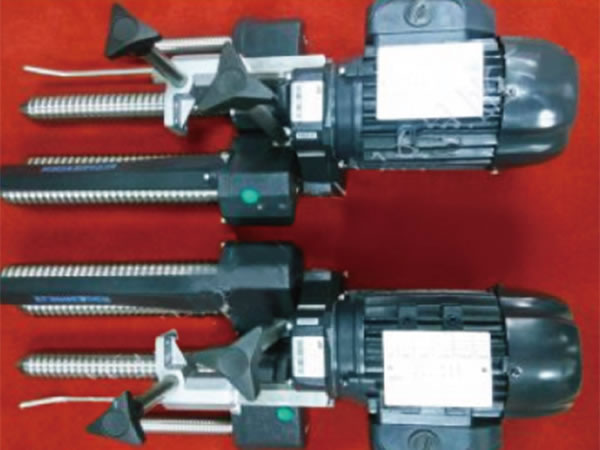

Предоставляются различные виды устройств для центровки E L

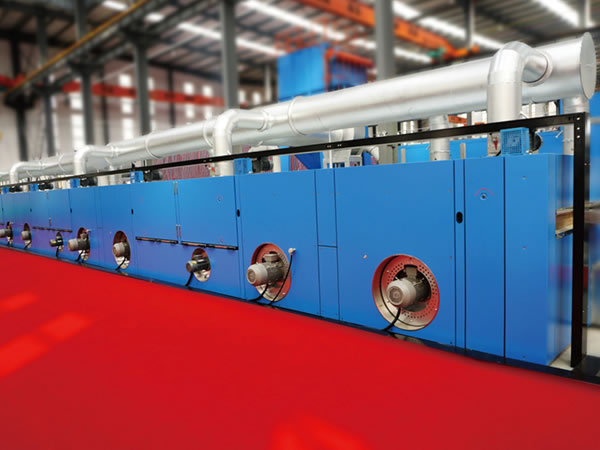

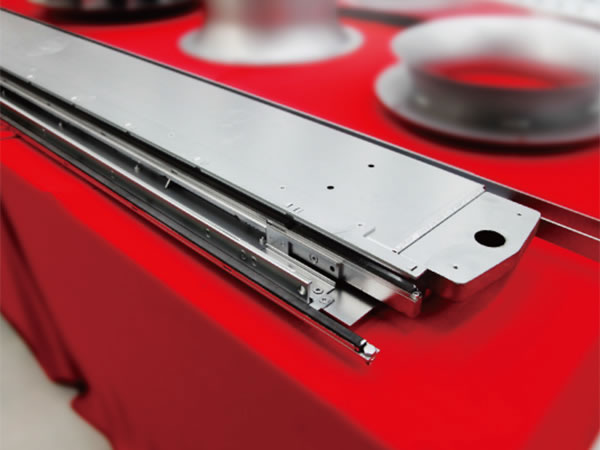

4. Энергосберегающие сушильные камеры

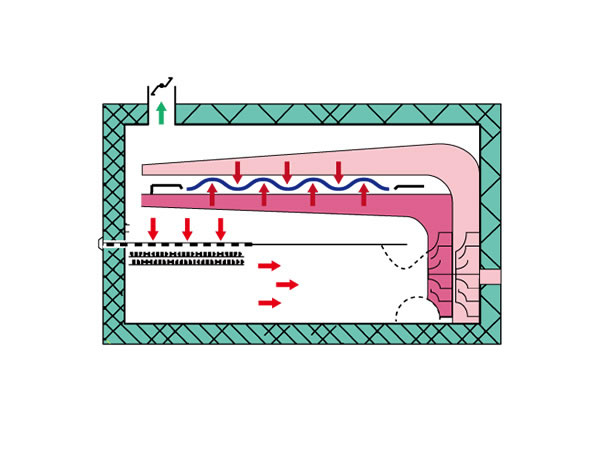

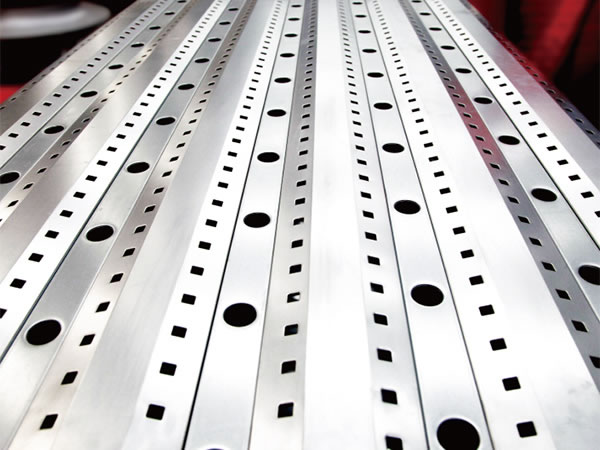

Сушильная камера имеет конструкцию с двойным воздушным циркулирующим каналом. Данная камера функционирует за счет тепловой энергии, поступающей от теплообменника. С помощью форсунок CAD-системы подвешивается ткань в сушильной камере.

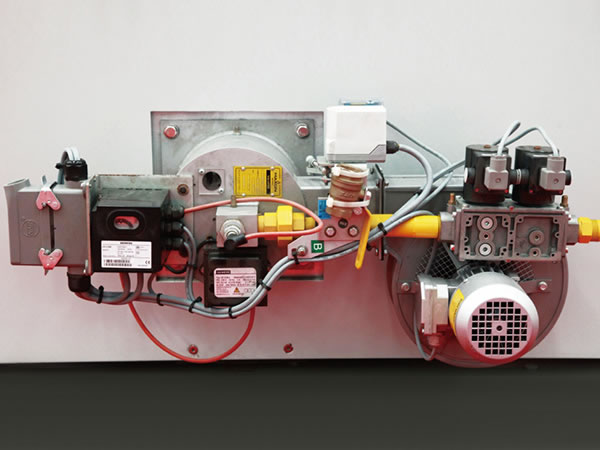

Теплоснабжение: масляный теплоноситель, топливные газы и пары

5. Устройство для обрезки

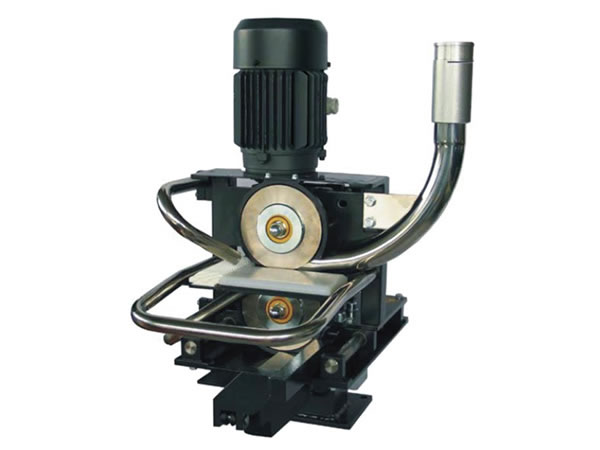

Данное устройство позволяет обрезать края ткани до 10 мм, снижая количество отходов и улучшая производительность машины.

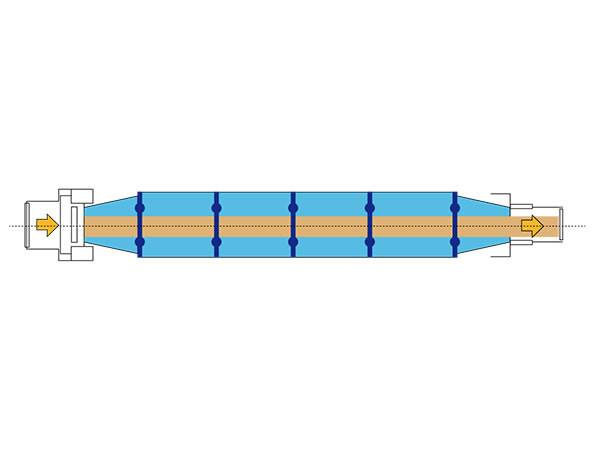

6. Регулировка ширины ткани
С помощью панели управления можно настраивать направляющие винты, либо каждый по отдельности, либо все вместе. Скорость движения ткани в сушильной камере регулируется.

7. Система управления

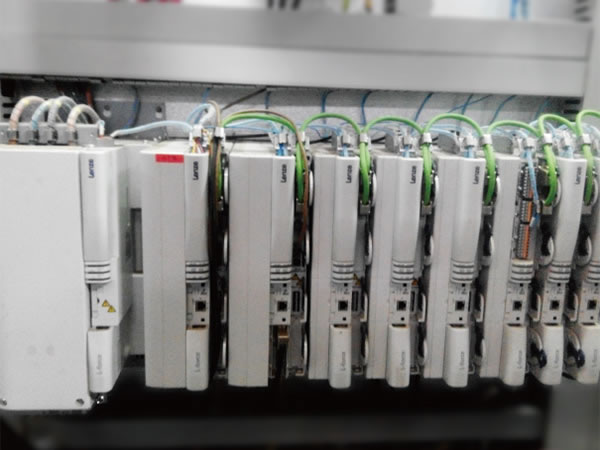

Система управления оборудована мощными и энергосберегающими электрическими элементами, включая низковольный механизм управления Siemens и устройство управления приводом подачи Lenze. Все элементы оснащены системой обратной связи и автономной системой охлаждения. Шкаф управления оснащен кондиционерами, которые позволяют поддерживать температуру внутри, обеспечивать стабильную работу и долгий срок службы электрических элементов.

Источник

Машина ширильно сушильная фиксирующая

ГОСТ 28127-89
(ИСО 1506-82)

ОБОРУДОВАНИЕ КРАСИЛЬНО-ОТДЕЛОЧНОЕ ТЕКСТИЛЬНОЙ ПРОМЫШЛЕННОСТИ

Термины и определения

Dyeing-finishing equipment for textile industry. Terms and definitions

Дата введения 1990-01-01

В.В.Ширяев (руководитель темы); В.М.Солоницын; В.К.Жеглов; Т.Д.Пузырева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.04.89 N 1124

4. ИЗДАНИЕ (сентябрь 2007 г.) с Изменением N 1, утвержденным в марте 1995 г. (ИУС 6-95)

Настоящий стандарт устанавливает термины и определения понятий в области красильно-отделочного оборудования и основных видов вспомогательного оборудования отделочного производства текстильной промышленности.

Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу деятельности по стандартизации или использующих результаты этой деятельности.

1. Стандартизованные термины с определениями понятий приведены в табл.1.

2.1. Для отдельных стандартизованных терминов в табл.1 приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.

2.2. Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

2.3. В табл.1 в качестве справочных приведены иноязычные эквиваленты для ряда стандартизованных терминов на немецком (D), английском (Е) и французском (F) языках.

(Введен дополнительно, Изм. N 1).

3. Алфавитные указатели содержащихся в стандарте терминов на русском языке и их иноязычных эквивалентов приведены в табл.2-5.

(Измененная редакция, Изм. N 1).

5. Классификация и номенклатура красильного, отделочного и вспомогательного оборудования приведены в приложении.

Источник

Сушильно-ширильные машины (СШМ)

Цилиндрами

Сушильная машина с сетчатыми (перфорированными)

Машины универсальны, пригодны для любого материала.

Сушка осуществляется просасыванием горячего воздуха через толщу материала. Машины применяются для высушивания пористых материалов, обладающих высокой воздухопроницаемостью.

СБП-150-Т(из линий ПБ-220-Т, ЛТС-40-ш). Машина СБП состоит из 4 перфорированных барабанов диаметров 1400 мм, изготовленных из металлических сеток с установленными внутри заслонками, перекрывающими 1/2 диаметра. Барабан вращается вокруг заслонки. Против барабана установлены осевые циркуляционные вентиляторы и калориферы. Внутри барабана создается вакуум.

Воздух из сушильной камеры просасывается через пористый материал. Барабаны одновременно выполняют роль транспортирующего устройства.

На рисунке показано:

Достоинства: полотно может подаваться с небольшим опережением, и сушка осуществляется с минимальным натяжением материала.

СШМслужат для ширения, исправления перекосов уточных нитей, сушки, стабилизации линейных размеров тканей и придания им некоторой усадки.

Машины универсальны. Ткань движется в цепном поле и подвергается сопловому обдуву горячим воздухом с обеих сторон.

Машины с игольчатыми клуппами снабжены механизмами опережения. Это позволяет подавать ткань на иглы с несколько большей скоростью, чем скорость движения цепей, поэтому ткань в процессе сушки усаживается по длине, т.к. наколота свободными складками. В результате ликвидируется вытяжка ткани, которая произошла при мокрых обработках.

Игольчатые клуппы снабжены специальными защелками, засчет чего цепное поле можно передвигать и в горизонтальном, и в вертикальном направлении и удерживать ткань в перевернутом положении цепей. Цепное поле может устанавливаться в несколько ярусов, в которых цепи движутся друг над другом в горизонтальных плоскостях. Многоярусные машины используются в шерстяной отрасли.

ярусы число секций

Машина комбинируется с плюсовкой для пропитки материала – это основной комплект оборудования для заключительной отделки шерстяных и шелковых тканей.

Машины с ножевыми клуппами выпускаются только одноярусными, т.к. ножевые клуппы не могут работать в перевернутом состоянии.

Машины используются для досушивания тканей, подсушенных до 30% влажности на МСБ. Сочетание сушки материала на МСБ и СШМ с ножевыми клуппами позволяет повысить производительность сушки при относительно короткой длине цепного поля.

Недостаток машин с ножевыми клуппами: невозможность усадки ткани по длине.

Каждая МШС состоит из:

— однотемпературный (до 140°С),

— постадийный подъем температуры (80-140°С).

Источник
