Машина тзм 9т255 транспортно заряжающая

Транспортно-заряжающая машина 9Т250 оперативно-тактического ракетного комплекса «Искандер»

Транспортно-заряжающая машина 9Т250 оперативно-тактического ракетного комплекса «Искандер» предназначена для транспортировки дополнительных двух ракет.

Погрузка ракет с ТЗМ 9Т250 (слева) на СПУ 9П78-1 (справа) (кадры из рекламного фильма ЦКБ «Титан»)
Источник: http://youtube.com/

ТЗМ 9Т250 (рисунок «КБМ» с МВСВ-2010 от Denis KA)
Источник: http://forums.airbase.ru/

Шасси МЗКТ-7930
Источник: http://karopka.ru/

Серийная модификация ТЗМ 9Т250 на шасси МЗКТ-79305 появилась в 2001-2005 г.г. (две ракеты баллистическая или крылатая или комбинация баллистической и крылатой, и погрузочный кран). Установка спроектирована ЦКБ «Титан» (КБ завода «Баррикады») и производится ПО «Баррикады» (г.Волгоград) на шасси Минского Завода Колесных Тягачей (г.Минск, Белоруссия).

Шасси МЗКТ-79306 (очень похожа на МЗКТ-79305)
Источник: http://www.avtomash.ru/

В передней части кузова с ракетами находится газотурбинный электрогенератор, являющийся частью агрегата питания и кондиционирования (управляется с пульта водителя).

Вероятно в конструкцию ТЗМ 9Т250 заложена возможность осуществления пуска ракет, как с СПУ 9П78-1. Предположительно в кузове размещена лазерная прицельная оптическая система для выставки ГСП ракеты в плоскость пуска и ввода чисел полетного задания в БЦВМ перед пуском в горизонтальном положении.

ТЗМ 9Т250 на шасси МЗКТ 7930. Военная техника на МКАДе.
Источник: http://vovanko.livejournal.com/

ОТРК Искандер ТЗМ 9Т250-1.
Источник: http://a-andreich.livejournal.com/

Машины комплекса авиатранспортабельны самолетами класса Ан-124.

Габариты грузового отсека транспортного самолета Ан-124-100 Руслан
Источник: http://www.ropex.info/

29.04.2014. Москва. Военная техника следует на репетицию парада Победы. Транспортно-заряжающая машина 9Т250 из состава оперативно-тактического ракетного комплекса Искандер.

Источник

Реактивная система залпового огня 9К515 «Торнадо-С»

Дальнобойная РСЗО 9К515 «Торнадо-С» предназначена для поражения на дальних подступах любых групповых целей, уязвимыми элементами которых являются открытая и укрытая живая сила, небронированная, легкобронированная и бронированная техника мотопехотных и танковых рот, подразделений артиллерии, тактических ракет, зенитных комплексов и вертолетов на стоянках, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры.

Реактивная система залпового огня 9К515 «Торнадо-С» является новейшей российской РСЗО, разработанной на базе РСЗО 9К58 «Смерч».

Точность стрельбы управляемыми реактивными снарядами РСЗО «Торнадо-С» в 15-20 раз выше, чем у реактивных снарядов с системой коррекции на начальном участке траектории из состава РСЗО «Смерч».

В 2015 году были завершены государственные испытания, позже система принимается на вооружение российской армии и с 2017 года поставляется в войска.

Боевая машина 9А54 (фото: 1, 2, 3) предназначена для поражения на дальних подступах групповых целей, уничтожения живой силы противника, уничтожения бронетехники, подразделений артиллерии, ракетных комплексов, пунктов управления. БМ 9А54 выполнена на базе доработанного шасси грузового автомобиля МАЗ-543М.

Командно-штабная машина 9С936 (см. фото 1, 2, 3, 4) предназначена для автоматизированного управления подразделениями, вооруженными реактивной системой залпового огня «Торнадо-С».

В боекомплект РСЗО «Торнадо-С» входят следующие виды снарядов:

Особенности управляемых реактивных снарядов:

Управляемые реактивные снаряды для РСЗО «Торнадо-С» стали первыми у которых вокруг своей продольной оси вращается только хвостовой блок ракетной части. Ракетная и головная части реактивных снарядов сохраняют статичное положение. Благодаря этому обеспечивается постоянная связь со спутником, что, в свою очередь, обеспечивает повышение точности поражения цели.

В РУК могут входить:

Боевая машина 9А54

Транспортно-заряжающая машина 9Т255

Командно-штабная машина 9С936

25 декабря 2017 года, во время выступления по случаю подведения итогов работы АО «НПО «СПЛАВ» (Россия, г. Тула) в 2017 году, генеральный директор Владимир Николаевич Лепин озвучил информацию о боевом применении реактивной системы залпового огня «Торнадо-С» нового поколения в ходе боевых действий в Сирийской Арабской Республике (САР).

В 2018 году АО «ВНИИ “Сигнал”» завершило контракт «по поставке комплектов автоматизированной системы управления наведением орудия (АСУНО) для реактивной системы залпового огня «Торнадо-С»».

Согласно данным, датированным 27 апреля 2019 года, «боевые расчеты новейших ракетных систем залпового огня «Торнадо-С» выполнили первые боевые пуски на полигоне Капустин Яр в Астраханской области».

Автор материалов: С.В. Гуров (Россия, Город-Герой Тула)

Источник

Самая мощная и дальнобойная в мире: РСЗО «Торнадо-С»

Накануне майских праздников артиллеристы Южного военного округа (ЮВО) на полигоне Капустин Яр в Астраханской области выполнили первые практические пуски из недавно полученных по гособоронзаказу РСЗО «Торнадо-C». В тактическом учении приняли участие более тысячи военнослужащих ЮВО, было задействовано более 100 единиц военной техники, в том числе боевые и транспортно-заряжающие машины РСЗО «Торнадо-С». Артиллеристы отработали задачи по заряжанию установок реактивными снарядами, практическому расчёту параметров стрельбы и боевому применению нового вооружения.

Расчёты «Торнадо-С» отработали огневые задачи по нанесению одиночных и групповых ударов. На месте оборонительных сооружений условного противника остался только выжженный песок.

Топ-5 образцов вооружений

По оценке начальника ракетных войск и артиллерии Сухопутных войск генерал-лейтенанта Михаила Матвеевского, к преимуществам новой реактивной системы залпового огня относятся повышенное могущество, улучшенные характеристики по точности стрельбы, высокая скорострельность и увеличенная дальность стрельбы. Также надо отметить, что у РСЗО «Торнадо-С» расширенная номенклатура реактивных снарядов, позволяющая выбирать боевую часть в зависимости от типа цели. Помимо неуправляемых ракетных снарядов, для «Торнадо-С» разработаны и корректируемые боеприпасы. Одна установка может поражать одновременно до восьми целей за счёт разведения высокоточных снарядов на траектории их полёта.

Выступая на одном из заседаний Коллегии Минобороны России в 2018 году, высоко оценил боевые качества новой артсистемы и глава военного ведомства страны генерал армии Сергей Шойгу. По его словам, в ходе модернизации существующих вооружений специалистами отечественного оборонно-промышленного комплекса были качественно улучшены боевые характеристики 10 типов образцов вооружения и военной техники.

«Одним махом всех побивахом»

В открытой печати сообщалось, что один из типов снарядов для «Торнадо-С» взрывается в шести метрах от земли. Живая сила противника, находящаяся в укрытиях, гарантированно поражается шквалом огня и металла сверху. Есть боеприпас, который спускается к цели на парашюте, взрывается точно над назначенным объектом, образуя целое смертельное облако поражающих элементов. Есть данные и о боеприпасе с кумулятивным эффектом, способном поражать бронированную технику с толщиной брони до 170 мм.

Также ряд источников сообщал о наличии в боекомплекте «Торнадо-С» экспериментального снаряда 9М534. Он может доставить в район боевых действий беспилотный летательный аппарат (БПЛА) «Типчак». Передача информации о координатах целей с беспилотника на комплекс управления РСЗО позволит корректировать стрельбу, например, при перемещении подразделений и бронетехники противника.

И совсем уж фантастикой звучат скупые сведения о появлении в России для системы залпового огня «Торнадо-С» новейшей дальнобойной управляемой ракеты. Она способна поражать цели на дальности до 200 километров с отклонением попадания от назначенной «точки» всего на метр!

Дальность стрельбы нового высокоэффективного боеприпаса для 122-мм РСЗО составляет от 5 до 20 километров. Эффективность поражения таким реактивным снарядом в шесть раз выше, чем у аналогичного снаряда знаменитого «Града», стоящего на вооружении армий более 60 государств мира.

Уникальная АСУНО

На новейшую российскую РСЗО крупного калибра «Торнадо-С» установлена аппаратура приема сигналов ГЛОНАСС, а также уникальная автоматизированная система управления наведения и огня (АСУНО). Оператору необходимо лишь ввести в систему координаты и дать команду навести направляющие и открыть огонь. Мало того, «умная» система может сама принимать и обрабатывать информацию, поступающую с разведывательных спутников и беспилотников.

При помощи современного высокотехнологичного оборудования можно одновременно координировать стрельбу всех РСЗО артдивизиона, автоматически рассчитывать данные по цели, а также наводить пакеты направляющих боевых машин в двух плоскостях. Это значительно повышает точность стрельбы и сокращает время развёртывания комплекса в боевое положение.

Пришёл, выстрелил и ушёл

Высокомобильные установки РСЗО «Торнадо-С» могут оперативно перебрасываться с одного участка фронта на другой. Колонны реактивных дивизионов способны совершать марши от трёхсот до полутысячи километров в сутки.

Три в одном

Комплекс РСЗО «Торнадо-С» состоит из трёх машин:

Проверка боем

В конце декабря 2017 года на подведении итогов 2017 года в разработчике и производителе отечественных реактивных систем залпового огня тульском Научно-производственном объединении «Сплав» было сообщено, что РСЗО «Торнадо-С» прошла войсковые испытания в Сирии.

Всестороннее тестирование системы в условиях реального военного конфликта было признано успешным.

Качественное усиление

Имеющие на вооружении «Торнадо-С» подразделения предназначены для действий на направлениях главных ударов. Эти РСЗО способны поражать цели на всю тактическую глубину боевых порядков противника, сокрушающим огнём расчищая дорогу танковым и мотострелковым соединениям.

Закупки «Торнадо-С» и «Торнадо-Г» включены в государственную программу вооружений. РСЗО «Торнадо-С» уже получили на вооружение войска Западного и Южного военных округов.

В течение ближайших лет дальнобойными реактивными системами залпового огня крупного калибра будут оснащены все артиллерийские части окружного и центрального подчинения. Это качественно усилит группировки ракетных войск и артиллерии на всех направлениях.

Новый «Прорыв»

Российские РСЗО превосходят зарубежные аналоги по многим параметрам. Обновление их состава, замена «Градов» и «Смерчей» на новейшие реактивные системы залпового огня семейства «Торнадо» позволит Вооружённым силам России сохранить лидерство по этому виду вооружений и в обозримом будущем.

Тем более, что в средствах массовой информации появились сообщения, что тульские конструкторы из НПО «Сплав» уже приступили к разработкам новой реактивной системы залпового огня. Детальной информации о том, какими боевыми возможностями она будет обладать по понятным причинам пока нет. Проект, в рамках которого ведутся опытно-конструкторские работы, получил название «Прорыв». Ожидается, что по своим качествам будущая российская РСЗО должна будет превзойти мощнейшую «Торнадо-С», которая одним залпом своих реактивных снарядов поражает территорию площадью в десять футбольных полей.

Источник

Все за сегодня

Политика

Экономика

Наука

Война и ВПК

Общество

ИноБлоги

Подкасты

Мультимедиа

Военное дело

Адская битва: российская РСЗО «Торнадо-С» с новой «головкой» против украинской «Ольхи-М», китайской PHL-16 и других (Defense Express, Украина)

Для РСЗО «Торнадо-С», как сообщили в ОПК России, создается новая высокоточная управляемая ракета (УР) с комбинированной головкой самонаведения (ГСН), которая имеет телевизионный и тепловизионный каналы наведения, а также полуактивную лазерную систему.

Вскоре начнутся стендовые испытания этой ГСН. Она должна обеспечить всепогодное и круглосуточное уничтожение малоподвижных и малоразмерных целей. Дальность поражения не указана, но ранее намечалось увеличить ее со ста двадцати километров до двухсот.

Для РСЗО «Торнадо-С» уже разработаны высокоточные ракеты с инерционной и спутниковой системами наведения (но без ГСН). Они были испытаны в 2020 году.

Новые ракеты позволяют одним залпом поразить несколько целей. Перед пуском в систему вводятся данные для каждой ракеты в отдельности (при необходимости) и после пуска, ракеты поражают каждая свою цель, при этом имеется возможность корректировать полет после пуска.

РСЗО 9К515 «Торнадо-C» разработана АО НПО «Сплав» (Тула) и ЗАО «СКБ» ПАО «Мотовилихинские заводы» (Пермь).

Это глубокая модернизация РСЗО 9К58 «Смерч», созданная для ее замены. «Торнадо-C» предназначена для дальнего поражения групповых целей (живая сила, артиллерия, ББМ, танки), ТРК и ЗРК, вертолетов на стоянках, КП, узлов связи и т.п.

Боевая машина (БМ) 9А54 подключена к ЕСУ ТЗ и оснащена аппаратурой бортового управления и связи, автоматизированной системой управления наведением и огнем, наземной аппаратурой потребителей спутниковых навигационных систем, что позволяет: автоматизировано и тайно принимать-передавать информацию, отображать ее на табло и хранить; осуществлять привязку, навигацию и ориентирование БМ на местности с отображением на электронной карте; автоматически наводить пакет направляющих без выхода расчета из кабины с возможностью ручного наведения.

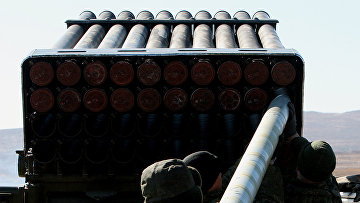

БМ имеет двенадцать трубчатых направляющих для 300-мм ракет с индивидуальной перезарядкой.

Дальность стрельбы РСЗО до ста двадцати километров. Она оснащена системой коррекции траектории ракет за углами тангажа (угол между продольной осью летательного аппарата и горизонтом — прим. перев.) и рысканья, осуществляемой по сигналам системы управления газодинамическими устройствами (коррелированные ракеты).

Ракеты стабилизируются за счет закручивания по направляющим, и поддерживаются в полете оперением, которое раскрывается. КВО при стрельбе залпом до трех десятых процента дальности стрельбы.

УР имеют бесплатформенную инерционную систему, их КВО достигает десяти метров. Для целеуказания может применяться БПЛА.

Контекст

TNI: «Торнадо-С» ― грозное российское оружие

Defense Express: новейшая украинская РСЗО «Бурэвий» прошла огневые испытания

Ракеты имеют вес восемьсот двадцать восемь килограмм (ГЧ — 150 кг). Головная часть может быть моноблочной (осколочно-фугасной или термобарической), а также кассетной с боевыми элементами (осколочные, кумулятивно-осколочные, самоприцельные, ПТ мины).

Состав РСЗО: БМ 9А54, УР с выделяющим ГЧ (моноблочные ОФ 9М542, кассетные 9М544 с 552 КОБЕ и 9М549 с 72 ОБЭ, а также НКР РСЗО 9М55 «Смерч»), ТЗМ 9Т255, КШМ 9С936 с БПЛА «Орлан-10» и другие.

Справка

СВ России, по данным The Military Balance-2021, имеют сто двадцать шесть боевых машин 300-мм РСЗО (двадцать «Торнадо-С», шесть «Ураган-1М» и сто «Смерч»). На «Торнадо-С» перевооружено две ракетные бригады (439-я Южного ВО и 232-я ЦВО). Отсюда видно, что у СВ уже сорок БМ (у Рбр восемнадцать БМ). К 2027 году намечено завершить переход СВ на «Торнадо-С», перевооружить 79-ю Рбр ЗВО и 338-ю — Восточного ВО. А РСЗО «Смерч» намечено передать в артиллерийские бригады армий и корпусов (по д-ну из шести БМ).

Интересным является сравнение РСЗО «Торнадо-С» с лучшими зарубежными аналогами калибра триста миллиметров и более. Данные их приведены ниже.

Китайские 300-мм РСЗО, созданные концерном NORINCO, в т. ч.

PHL-03 была создана на базе советской РСЗО «Смерч» и подобна ей по конструкции (двенадцать 300-мм трубчатых направляющих), но использует усовершенствованные ракеты.

НУР весом восемьсот килограмм могут иметь двести тридцати пятикилограммовую головную часть (осколочно-фугасные, зажигательные, объемно-детонирующие, кассетные с ПП и ПТ элементами, в т. ч. само прицельные).

Дальность стрельбы до ста тридцати — ста пятидесяти километров, время перезарядки БМ — более тридцати минут. РСЗО PHL-03 поступила на вооружение в 2004 году, у СВ есть сто семьдесят пять PHL-03 (по д-ну в артиллерийской бригаде каждой армейской группы).

Модульная PHL-16 за счет применения ТПК обеспечивает пуск 300-мм УР и НУР, а также 370-мм УР. БМ несет два одноразовых ТПК по пять 300-мм трубчатых направляющих, или по четыре — 370-мм. 300-мм ТПК используют для пуска НУР BRC3 и BRC4 с кассетной головной частью на дальность семьдесят и сто тридцать километров, НУР BRE2 и КР BRE3 с фугасной головной частью — на ста тридцать — ста пятьдесят километров.

Ракеты весом восемьсот сорок килограмм могут иметь различные сто девяносто килограммовые головные части. 370-мм ТПК используются для пуска УР BRE6 на двести двадцать километров с КВО тридцать метров.

РСЗО могут нести и 750-мм УР BRE8 с дальностью триста шестьдесят километров и КВО тридцать метров, а также 380-мм ПУР TL-7B. Время перезарядки БМ — до двадцати минут. Более двадцати БМ уже поступило в СВ.

Модульная А300 за счет использования ТПК обеспечивает пуск 301-мм УР А200 и А300. БМ несет два одноразовых быстросменных ТПК по четыре направляющих.

Ракеты весом восемьсот килограмм могут иметь различные типы 150/100-кг ГЧ. Дальность стрельбы УР А200 до двухсот километров, УР А300 — до двухсот девяносто километров. КВО тридцать — сорок пять метров обеспечивается инерционной и спутниковой системами. Время перезарядки БМ — восемь минут.

РСЗО намечалось поставлять в СВ. На базе этой РСЗО и ракет А200 и А300 в Белоруссии создана РСЗО «Полонез».

Израильская модульная РСЗО Lynx, созданная концерном IMI.

Система может применяться для пуска различных типов ракет с двух одноразовых герметичных ТПК: на БМ 8 306-мм УР EXTRA (2×4) с дальностью сто пятьдесят километров, на БМ 40 122-мм НУС «Град» (2х20) с дальностью двадцать-сорок километров, на БМ 26 160-мм НУС LAR-160 или КР ACCULAR (2×13) с дальностью сорок пять километров.

Кроме того, БМ может применяться для запуска крылатых ракет Delilah-GL или ОТР LORA с дальностью двести восемьдесят километров. Это достаточно легкая и экономичная РСЗО.

306-мм УР EXTRA имеет вес четыреста пятьдесят килограмм. Она несет ряд 125-кг ГЧ (осколочно-фугасные, проникающие, зажигательные, кассетные с ПП и ПТ элементами, в т. ч. само прицельные).

КВО до десяти метров обеспечивается инерционной системой и наведением по сигналам GPS с командной коррекцией. Время перезарядки БМ — десять минут.

Создана 307-мм УР Predator Hawk с дальностью до двухсот пятидесяти километров и КВО десять метров.

Украинская РСЗО «Ольха», разработанная ГосККБ «Луч» (соисполнители НПО «Павлоградский химический завод», предприятия «Артем», «Оризон-Навигация» и другие).

Она создана на базе советской РСЗО «Смерч» и принята на вооружение ВСУ в 2018 году. При этом была использована доработанная БМ 9А52-2 «Ольха» и новая УР Г-624 весом восемьсот килограмм, имеющая головную часть в двести пятьдесят килограмм с дальностью стрельбы до семидесяти километров и КВО до десяти метров.
УР имеет инерционную и спутниковую системы коррекции, газоструйное и аэродинамическое управление.

С 2019 года испытывается модернизированная РСЗО «Ольха-М» с новой УР Р-624м (весом восемьсот килограмм с ГЧ сто семьдесят килограмм, с дальностью до ста тридцати километров).

Также было заявлено о дальнейшем усовершенствовании ракет путем применения модифицированного ракетного топлива (ТСРП подкласса 1.1), что позволяет увеличить вес заряда на шесть процентов.

Это приведет к росту импульса тяги на восемнадцать процентов и может увеличить дальность полета на сорок процентов для каждого варианта ракеты. Даже базовая «Ольха» с новым топливом сможет пролететь более ста километров, а отдельные версии ракет будут иметь дальность более двухсот километров.

Анализ этих данных показывает, что хотя создаваемая для РСЗО «Торнадо-С» УР с ГСН и лазерной системой наведения должна иметь высокую точность (КВО не указано, но оно может быть даже меньше пяти метров), однако при ГЧ весом свыше ста килограмм такая точность не имеет смысла, зато ведет к значительному удорожанию ракеты.

Дальность стрельбы новой ракеты тоже не указана, а чем закончатся планы по увеличению ее со ста двадцати до двухсот километров пока неизвестно. То есть, пока невозможно оценить, насколько повысится эффективность РСЗО «Торнадо-С» от внедрения новых ракет с ГСН.

Но зато можно сравнить РСЗО «Торнадо-С» с лучшими зарубежными РСЗО этого класса и определить, находится ли она на мировом уровне. Сравнение РСЗО «Торнадо-С» с китайскими PHL-03, PHL-16 и А300, израильской Lynx/EXTRA и украинской «Ольха-М» показывает:

Дальность стрельбы УР «Торнадо-С» — сто двадцать километров, 300-мм PHL-03 и PHL-16 —сто тридцать — сто пятьдесят километров, 370-мм PHL-16 — двести двадцать километров, А300 — двести девяносто километров, Lynx/EXTRA — сто пятьдесят километров, «Ольха-М» — до ста тридцати километров.

Вес ГЧ УР «Торнадо-С» сто пятьдесят килограмм, PHL-03 — двести тридцать пять килограмм, 300-мм PHL-16 — сто девяносто килограмм, А300 — сто пятьдесят — сто килограмм, Lynx/EXTRA — сто двадцать пять килограмм, «Ольха-М» — сто семьдесят килограмм. То есть по весу ГЧ ракеты «Торнадо-С» входят в состав худших, а самые тяжелые ГЧ — у PHL-03.

КВО УР «Торнадо-С» десять метров, PHL-03 — тридцать метров, PHL-16 —тридцать метров, А300 — тридцать — сорок пять метров, Lynx/EXTRA — десять метров, «Ольха-М» — десять метров. То есть у «Торнадо-С» хороший показатель КВО, но при ГЧ весом более ста килограмм КВО и тридцати метров достаточно.

Количество направляющих БМ (и модульность) «Торнадо-С» 12, PHL-03 — 12, PHL-16 — десять (2х5 300-мм)/8 (2×4 370-мм), А300 — восемь (2х4), Lynx/EXTRA — восемь (2х4 306-мм), «Ольха-М» — двенадцать.

То есть « Торнадо-С» « здесь одна из лучших, но она не модульная. В России создана модульная РСЗО 9К512 «Ураган-1М», ее БМ 9А53 имеет два ТПК (30х220 мм или 12х300-мм ракет), но в войска поступило лишь шесть БМ, а от дальнейших поставок отказались.

Мультикалиберностью «Торнадо-С» не владеет (как и PHL-03, А300, «Ольха-М»), но PHL-16 и Lynx/EXTRA используют ракеты разных калибров. От поставок бикалиберных российских РСЗО «Ураган-1М» отказались.

Время перезарядки БМ «Торнадо-С» тридцать шесть минут, PHL-03 —тридцать минут, 300-мм PHL-16 — двадцать минут, А300 — восемь минут, Lynx/EXTRA — десять минут, «Ольха-М» —тридцать шесть минут.

Отсюда РСЗО «Торнадо-С» имеет показатели дальности стрельбы, которые сопоставимы с РСЗО «Ольха-М» и рядом других образцов; наименьший вес ГЧ (кроме ракеты Lynx/EXTRA), длительное время перезарядки, имеет лучшие показатели КВО и количества направляющих, но не обеспечивает модульность и мультикалиберность.

На фоне всего этого в области РСЗО можно отметить, что прогресс по этому классу имеется у Китая, где создали три серийные системы с наибольшей дальностью стрельбы (в т. ч. одну модульную и мультикалиберную), а также Израиль, где создали модульную и мультикалиберную РСЗО с самым высоким показателем «стоимость-эффективность».

Все эти РСЗО постоянно совершенствуются.
