Машины с регулируемой подвеской
Устройство автомобиля –
«Регулируемые подвески»
Особые амортизаторы
Изюминка “Mercedes-Benz” S-класса – уникальная система ABC
Активные стабилизаторы поперечной устойчивости “Dynamic Drive” практически не дают “семерке” BMW крениться в поворотах.
ГЛАВНЫЙ элемент многих регулируемых подвесок – специальный амортизатор, который по команде электронной системы управления может менять свои характеристики во время движения автомо¬биля. В остальном такие подвески практически не отличаются от обычных. Как правило, регулируе¬мые амортизаторы имеют несколько фиксированных режимов работы (напри¬мер, стандартный, спортивный и комфортный). Их выбирает водитель с помощью кнопок в сало¬не машины.
Причем регулируемые амортизаторы бывают разные. Например, в ходовой части спортивных купе “Audi TT” или “Chevrolet Corvette ZR1” используется технология “Magnetic Ride”. В такой амортизатор залито специальное масло с магнитными частицами (так называемая магнито-реологическая жидкость). Кроме того, в поршень встроен электромагнит. При движении автомобиля электронный блок управления с различных датчиков постоянно полу¬чает информацию о работе подвески, скорости вращения колес, других параметрах – и в зависимости от выбранного водителем режима регулирует ток в электромагните. Вокруг него создается магнитное поле, под воздействием которого частицы в масле выстраиваются в определенном порядке, увеличивая вязкость жидкости и соответственно жесткость амортизатора. Таким образом, подвеска очень быстро приспосаб¬ливается к любой дороге. До недавнего времени подобные амортизаторы не могли похвастать доступной ценой, высокой надежностью и стабильностью работы, поэтому встречались достаточно редко. Но, как показывают современные тенденции, проектировщикам удалось решить эти проблемы.
По-другому устроены регулируемые амортизаторы других систем – “Four-C” (“Continuously Controlled Chassis Con-cept”), применяющаяся на автомобиле “Volvo S80”; EDC (“Electronic Damper Control”), известной по различным моделям компании BMW, а также PASM (“Porsche Active Suspension System”), ко¬торой оснащаются многие спорткары “Porsche”.
Жесткость амортизаторов у них также регулируется электроникой, только управляет она специаль¬ным электромагнитным клапаном, который пере¬крывает подачу масла из одного резервуара амортизатора в другой.
Однако, несмотря на то, что блок управления несколько сот раз в секунду получает информацию с множества датчиков и в соответствии с их показаниями изменяет настройки ходовой части, быстродействие такой системы почти на порядок ниже, чем у подвески с “магнитными” демпферами. Кроме того, жесткость аморти¬затора в таких системах меняется не плавно, а ступенчато. Иными словами, эффективность подобного шасси не столь высока, поэтому на современных автомобилях оно хоть и широко распространено, но встречается все реже.
Кстати, компания BMW на своих моделях помимо регулируемых амортизаторов EDC для борьбы с кренами кузова в поворотах применяет активные стабилизаторы поперечной устойчивости “Dynamic Drive”. Посередине в них встроен мощный гидромотор, который при прямолинейном движении не работает, и стабилизатор не вмешивается в работу подвески. Начало поворота электроника определяет по сигналу датчиков поперечных ускорений и дает команду гидромотору. Чем круче поворот, тем силь¬нее гидравлика закручивает половинки стабилизатора, препятствуя крену кузова.
Нетрадиционные упругие элементы
Пневмоподвеска обеспечивает “Range Rover” не только высокую плавность хода, но и отменную проходимость.
В ходовой части “Audi TT” используются регулируемые амортизаторы, заполненные специальной магнито-реологической жидкостью.
СДЕЛАТЬ ходовую часть регулируемой можно также с помощью специальных упругих элементов. Многие автопроизводители применяют на своих моделях пневматическую подвеску. В ней традиционные пружины заменены баллонами со сжатым воздухом. Их упругая характеристика практически идеальна, по¬этому машина с таким шасси обладает очень высокой плавностью хода. Необхо¬димое давление воздуха в пневмоэлементах обычно поддерживает компрессор с электроприводом.
Есть у пневмоподвески и другие достоинства. В частности, на универсалах и минивэнах встречается система поддержания постоянного уровня кузова над дорогой. Даже при большой загрузке такая машина сохраняет хорошую управляемость и плавность хода. На дорогих автомобилях (например на внедорожнике “Range Rover”) пневмоподвеска еще сложнее. Воздушным компрессором здесь управляет электроника, получающая сигналы от множества датчиков (скорости, уровня кузова, положения колес и т.д.). С помощью специальной системы клапанов она устанавливает давление в каждом пневмобаллоне индивидуально. Это позволяет заметно уменьшить крены кузова в поворотах и сделать автомобиль устойчивее. Кроме того, водитель по своему желанию может менять дорожный просвет машины.
Оригинальный подход к созданию регулируемой подвески продемонстрировала компания “Mercedes-Benz”, которая устанавливает на некоторые свои модели систему ABC (“Active Body Control”). Ее основной элемент – специальные стойки подвески, объединяющие пружину и амортизатор. Причем пружина находится в герметичном цилиндре, и ее сжатие (а соответственно и жесткость) регулируется поршнем, который перемещается давлением жидкости от гидравлического насоса и гидроаккумуляторов. Управляют работой этой системы электронные блоки, получающие сигналы от 13 датчиков. ABC работает настолько быстро и эффективно, что машина с такой подвеской даже не нуждается в стабилизаторах поперечной устойчивости. Кроме того, при поломке гидравлики ходовая часть сохраняет работоспособность, и автомобиль может двигаться дальше. Недостатком подобной системы можно назвать ее большую стоимость.
Гидропневматическая подвеска
“Citroёn C5” – один из немногих серийных автомобилей с гидропневматической подвеской.
ОТДЕЛЬНО стоит упомянуть о гидропневматических подвесках, лидером в разработке которых вот уже более полувека остается компания “Citroёn”. В такой ходовой части традиционные пружины заменены сферами (вдобавок еще две такие же сферы стоят на каждой оси машины). Они заполнены сжатым газом, выполняющим роль упругого элемента, отделенным от единой гидравлической системы гибкой мембраной. На нее воздействует масло, которое при перемещении колеса вытесняется из стойки подвески. Давление в системе поддерживается гидронасосом, а электроника с помощью специальных клапанов распределяет потоки масла и тем самым изменяет жесткость подвески в очень широких пределах.
Гидропневматическая ходовая часть придает автомобилю отличные ходовые качества, но очень дорога в изготовлении. Поэтому на современных моделях встречается весьма редко.
Устройство и принцип работы адаптивной подвески
Адаптивная подвеска, как и любая другая система подрессоривания, представляет собой совокупность узлов и механизмов, которые обеспечивают комфорт и безопасность передвижения водителя и пассажиров. От качества подвески зависят управляемость и устойчивость автомобиля, а также срок службы других узлов и механизмов. Поэтому все чаще автолюбители делают выбор в пользу регулируемой подвески, которая подстраивается под любой тип дорожной поверхности.
Принцип работы
Адаптивной подвеской называют такой тип подвески, которая автоматически изменяет свои характеристики (адаптируется) во время движения. Сразу отметим, что активная подвеска – это общее определение, а адаптивная система подрессоривания является ее разновидностью.
Для успешной работы системе необходимо собрать информацию о текущих условиях движения автомобиля – этим занимаются различные датчики и сенсоры. В анализируемую информацию входят тип дорожной поверхности, положение кузова, параметры движения, стиль управления автомобилем и другие данные (зависит от разновидности адаптивного шасси). Далее в работу вступает электронный блок управления, который за доли секунды анализирует данные, полученные от датчиков, и отправляет управляющие сигналы на исполнительные устройства – активные стойки амортизаторов и стабилизаторы поперечной устойчивости. В результате механизм мгновенно подстраивается под конкретные условия.
В случае получения команды от блока ручного управления подвеской система подрессоривания начнет адаптироваться под выбранный водителем режим. Обычно используется три режима работы подвески: нормальный, комфортный и спортивный.
Элементы адаптивной подвески
Адаптивная подвеска обычно включает в себя следующие элементы:
Автопроизводители могут применять различные системы подрессоривания, при этом их общий принцип действия всегда одинаков.
Электронный блок управления
Электронный блок управления – элемент системы, управляющий режимами работы подвески. Данный элемент анализирует информацию с датчиков либо получает сигнал от блока ручного управления, которым управляет водитель. Соответственно, в первом случае корректировка происходит автоматически, а во втором – в ручном режиме.
Регулируемый стабилизатор поперечной устойчивости
Данный элемент меняет степень своей жесткости по сигналу от блока управления. Стабилизаторы поперечной устойчивости включаются в работу при маневрировании автомобиля. Адаптивная подвеска использует этот компонент для уменьшения крена кузова автомобиля. Современные системы управления подвеской получают, анализируют и отправляют сигналы к исполняющим механизмам за миллисекунды. Это позволяет мгновенно менять настройки подвески.
Активные (регулируемые) стойки амортизаторов
Этот элемент оперативно реагирует на тип дорожного покрытия и режим движения автомобиля, изменяя степень жесткости системы подрессоривания. Различают активные стойки амортизаторов с электромагнитным клапаном, а также с магнитно-реологической жидкостью. Первый вид стоек изменяет жесткость подвески с помощью электромагнитного клапана, который имеет переменное сечение. Само сечение меняется в зависимости от напряжения, которое подает электронный блок управления. Второй вид активных стоек амортизаторов заполнен специальной жидкостью, которая изменяет вязкость за счет воздействия электромагнитного поля. Сопротивление прохождению жидкости через клапана амортизатора увеличивает жесткость подвески.
Датчики
Датчики адаптивной подвески – это устройства, предназначенные для измерения различных величин и отправки информации в электронный блок управления. Датчик ускорения кузова постоянно оценивает качество дороги и срабатывает при раскачке кузова автомобиля. Датчик неровной дороги реагирует на неровности дорожной поверхности, отправляя сигнал при вертикальных колебаниях. Благодаря этому сенсору электронный блок управления своевременно «узнает» о прохождении неровности. Датчик положения кузова связывается с системой управления при различных маневрах автомобиля (ускорении, торможении), когда задняя часть автомобиля становится ниже передней и наоборот.
Основные отличия
Стандартная подвеска, которая устанавливается на бюджетные автомобили, ограничена в своих возможностях: она обеспечивает машине хорошую управляемость на трассе либо комфорт на неровной дороге. Адаптивная подвеска имеет два главных отличия от стандартной – это приспосабливание к текущему дорожному покрытию и стилю вождения. Это подвеска нового уровня, представляющая собой систему со множеством датчиков и активных механизмов. При движении на автомобиле с адаптивной подвеской водитель может и не заметить изменение качества дороги.
Данный тип регулируемой подвески нельзя назвать инновацией, так как эта сложная конструкция устанавливается на автомобили не первый год. Однако совсем недавно автопроизводителям удалось сделать ее компактнее, при этом увеличив функционал.
Усовершенствование этой части автомобиля также позволило уменьшить крен кузова и улучшить маневренность.
Преимущества и недостатки
Преимущества адаптивной подвески:
Главный недостаток адаптивной системы подрессоривания – ее цена. Ее наличие может на порядок увеличить изначальную стоимость автомобиля. При этом владельцы машины с таким типом подвески должны помнить, что в дальнейшем увеличится и стоимость ее обслуживания.
Применение
Наибольшее распространение получили адаптивные подвески с электромагнитным клапаном в активных стойках амортизаторов. Такая совокупность механизмов устанавливается на автомобилях Opel, Volkswagen, Toyota, Mercedes-Benz. Шасси с магнитно-реологической жидкостью большой популярностью не пользуется. Его можно обнаружить на автомобилях Audi, Cadillac и Chevrolet.
Производители активных подвесок не стоят на месте. Они комбинируют все имеющиеся варианты с целью улучшить их характеристики, а также уменьшить размер и массу. Главная задача – добиться уникальных настроек в каждый момент времени для каждого отдельного колеса. Это позволит поднять комфорт и безопасность еще на одну ступень, а также улучшить управляемость и устойчивость автомобиля.

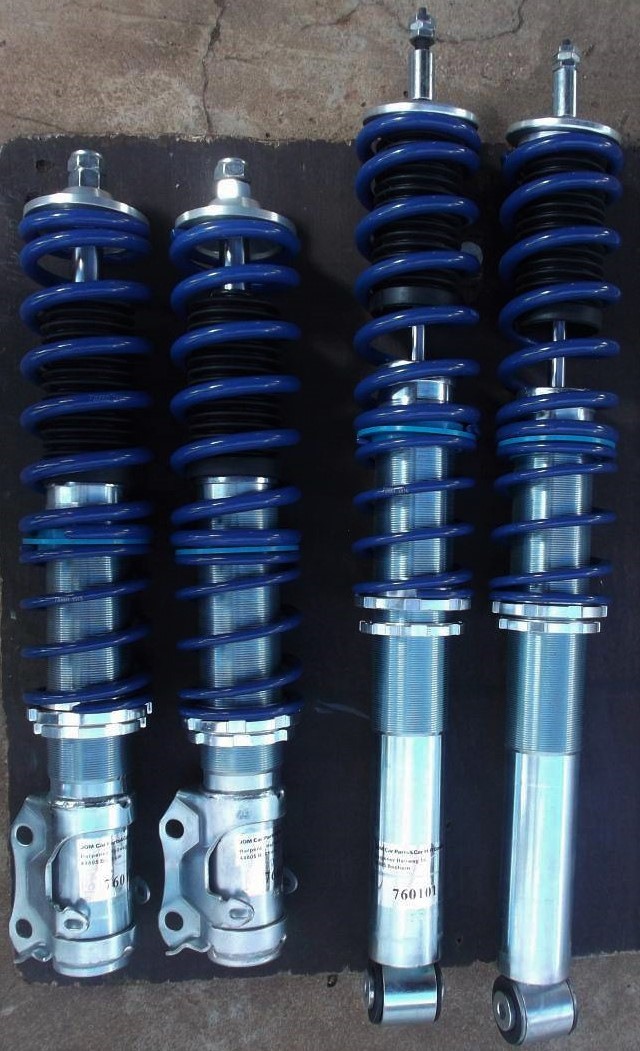

Как правильно отрегулировать койловеры!
ИЗМЕРЕНИЯ
Теперь перейдем непосредственно к измерениям, которые нам понадобятся для правильной регулировки хода амортизаторов на отбой и сжатие. Нам понадобятся лист бумаги, карандаш или ручка, рулетка, линейка или штангенциркуль, а также калькулятор. Еще нам нужен один амортизатор с передней оси и один с задней. Необходимо снять верхние опоры, пружины, а также пыльники и отбойники, чтобы освободить доступ к штоку.
Под каждой цифрой на листе у нас будет записано измерение конкретной величины:

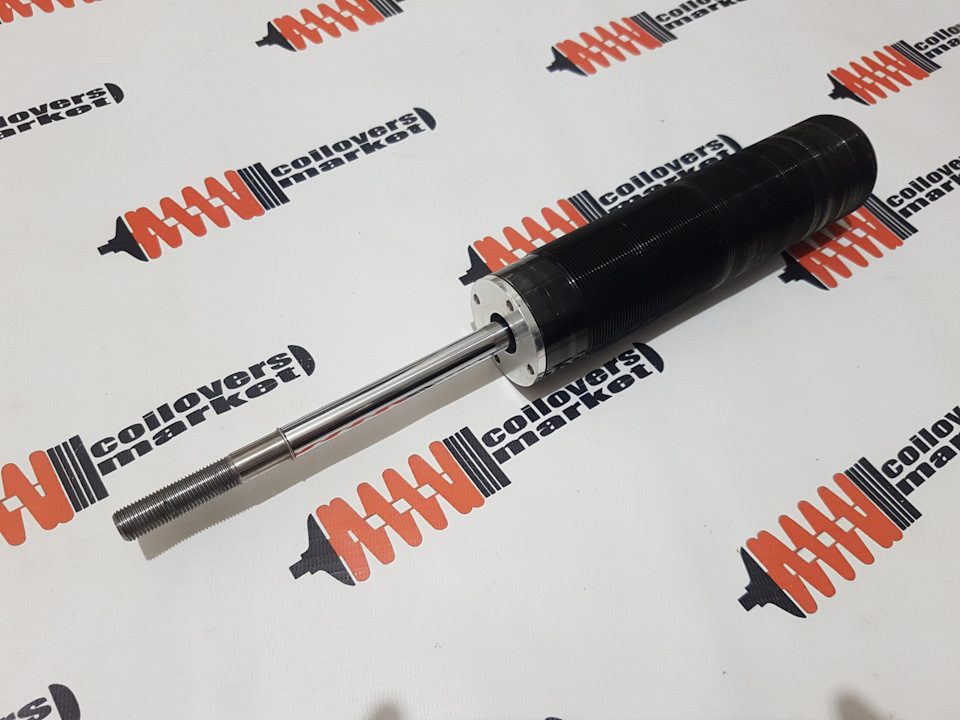

1. Рабочий ход штока

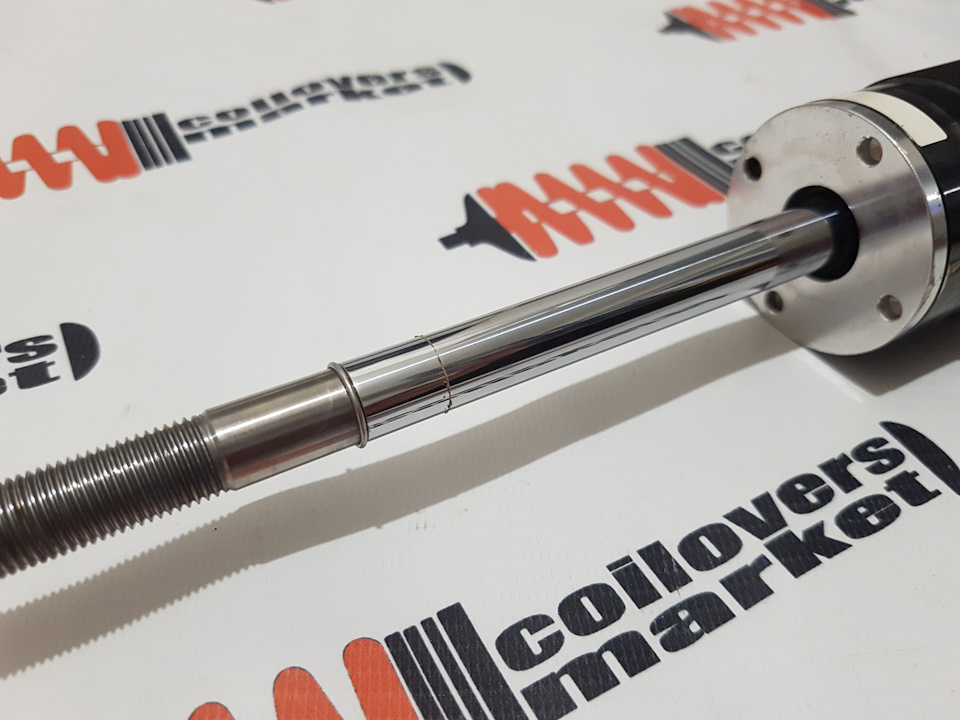

Для этого нам следует установить силу демпфирования амортизатора (его «жесткость») в самое мягкое положение, обычно это против часовой стрелки. Далее нужно утопить шток в корпус амортизатора до упора (для этого можно перевернуть его и упереть в пол) и отпустить, чтобы он самостоятельно вышел из корпуса до самого верха. В верхней границе полированной части штока мы видим пылевое кольцо – след от сальника.

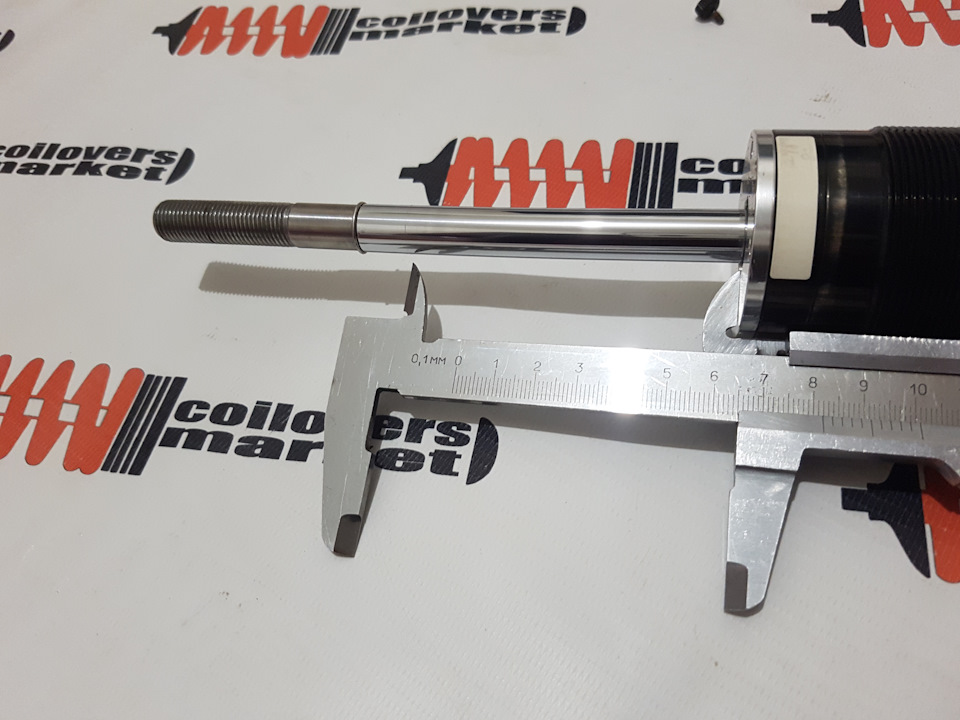

Измеряем расстояние от этого кольца до сальника и записываем на лист.
На моем амортизаторе рабочий ход составил 82 мм. Советую измерять предельно точно с погрешностью до 1 мм. Обратите внимание на то, что у некоторых амортизаторов сальник утоплен внутрь на 1-2 мм от плоскости крышки!
2. Длина пружины
Обычно на пружинах имеется маркировка с указанием ее длины. У всех хороших производителей подвесок заявленная длина соответствует действительности, но проверить стоит. Со временем эксплуатации пружина может давать усадку, поэтому, если у вас б/у комплект койловеров, я настоятельно рекомендую измерить высоту каждой пружины в отдельности и вести вычисления для каждой стойки! Мой результат 149 мм и усадка 1 мм.
3. 1/3 или отбой
Для этого подсчета умножаем значение величины №1 на 1/3 или 0,33333. У меня получилось 82*0,33333=27,33306 мм.
4. Высота пружины под весом автомобиля
Отнимаем от значения величины №2 значение величины №3. У меня получилось 149-27,33306=121,66694=122 мм (обводим это значение в круг).
Производим эти вычисления для каждой стойки, не забывая помечать все на листе. Надеюсь все предельно понятно и доступно. Собираем стойки в сборе.
УСТАНОВКА НА АВТОМОБИЛЬ И РЕГУЛИРОВКА
Все винтовые регулировки рекомендуется осуществлять на ровной до 0° поверхности. На некоторых автомобилях при неуловимом на глаз перепаде высот пола, погрешность в регулировках может составить несколько мм.
Для удобства предстоящих регулировок делаем нулевой преднатяг всех пружин, чтобы они не имели свободный ход вверх/низ, а также регулируем по высоте (если конструкция стоек фултап) нижние крепления стоек таким образом, чтобы левая и правая стойки имели одинаковую высоту (лучше, чуть ниже, чем у штатных стоек).
Демонтируем стойки с автомобиля, устанавливаем на их место наши койловеры. Преднатяг пружины на каждой стойке должен быть отрегулирован таким образом, чтобы высота этих пружины под весом автомобиля (когда он стоит на всех 4 колесах), был равен тому значению, которое мы обвели в круг.
Далее регулируем клиренс. Главное, чтобы клиренс на одной оси был равным с обеих сторон. Задняя ось может быть выше, ниже или равной по высоте передней, но советую регулировать ее таким образом, чтобы она имела такое же отношение к передней оси, как в стоке. Иными словами, если в стоке задняя ось выше передней на 2 см, то при изменении клиренса автомобиля оставляйте такие же пропорции. Это прямо влияет на настройки поворачиваемости автомобиля. Измеряйте высоту удобным для вас способом, в удобных для вас местах, например, от верхней точки кромки крыла до пола или центра ступицы. Главное, чтобы измерения были максимально точными. Не забудьте перед этим выровнять давление в шинах. На нижних креплениях многих full-tap койловеров имеются смотровые отверстия, которые служат для обозначения предельной высоты стойки, т.е. вы обязательно должны видеть резьбу через отверстие.
Не рекомендую делать большое занижение, т.к. это может навредить управляемости автомобиля. Если ваша цель – это эстетический внешний вид, то занижайте таким образом, чтобы можно было выставить рекомендуемые углы развала/схождения всех колес. Если ваша цель – это наилучшая управляемость, то необходимо добиться наибольшей близости центра крена и центра масс кузова автомобиля, но об этом в будущих статьях. При полной загрузке автомобиля нижние рычаги, по направлению от ступицы к центру автомобиля, не должны быть направлены вниз, а в идеале они должны быть параллельны дорожному покрытию при полной загрузке автомобиля.
После того, как вы настроили преднатяг пружин и клиренс, проверьте измерения еще раз в предыдущей последовательности, т.к. при изменении высоты одной стойки вес перераспределяется на другие и преднатяг пружин может измениться.
Если после установки на автомобиль короткоходный амортизатор при нулевом преднатяге пружины под весом автомобиля входит в корпус более чем на 1/2 от своего полного рабочего хода, а при преднатяге пружины ее витки сжимаются и регулировки на 1/3 добиться невозможно, то пружину следует заменить.
Последним этапом в данной части настройки следует регулировка силы демпфирования амортизаторов или по-простому – их жесткости. Здесь правил нет, регулируете так, как для вас это комфортно, но обязательно, чтобы регулировки левого и правого амортизатора на одной оси были одинаковыми. Задняя ось может быть жестче или мягче передней. Следует понимать, что чем мягче амортизатор, тем более комфортно, но при наезде на препятствие амортизатор может сработать вплоть до полного сжатия, что не рекомендовано, а чем жестче амортизатор, тем менее комфортно. Нам необходимо отрегулировать жесткость амортизаторов таким образом, чтобы в одинаковой мере было комфортно (под этим я подразумеваю плавность хода), а также, чтобы исключить раскачивания кузова при маневрировании и пересечении дорожных неровностей. Я всегда использую для этого лежачий полицейский подобной конструкции:
Обязательно выровняйте давление в шинах до рекомендуемого производителем вашего автомобиля! Важно настроить жесткость амортизаторов таким образом, чтобы при наезде на препятствие автомобиль в него не врезался, а при съезде кузов не имел раскачек. Проезжайте несколько раз, постоянно увеличивая скорость прохождения и корректируя жесткость амортизаторов. Рекомендую сначала настраивать жесткость передней оси, потом отдельно задней.
О ЧЕМ НЕ НАПИСАНО В БОЛЬШИНСТВЕ МАНУАЛОВ
Мы произвели вычисления, установили и правильным образом отрегулировали наши койловеры. Если вы используете винтовую подвеску впервые, то лучше сразу не ехать на геометрию колес и на это есть причины. Часто автовладельцы спустя определенное время снижают клиренс еще на 1-2 см. Советую поездить по вашему обычному маршруту пару дней, преодолеть те препятствия, которые периодически попадаются вам на пути и, возможно, вы измените тот клиренс, который установили сейчас. С клиренсом окончательно определились – отлично!
Теперь непосредственно о том, о чем не пишут в большинстве мануалов к подвескам. Есть золотое правило – каждый сайлентблок должен быть затянут под весом автомобиля. Мы изменили клиренс автомобиля. Сайлентблоки, которые имеются в нашей подвеске, ранее были затянуты под определенными углами подвески. При изменении клиренса эти углы изменились, соответственно необходимо ослабить каждый сайлентблок и закрепить его заново под весом автомобиля. Если есть прикипевшие сайлентблоки, то их необходимо обработать, чтобы при ослаблении их креплений, они были подвижны. Данное действие не только продлит ресурс самих сайлентблоков, но также способствует правильной работе подвески, как это должно быть изначально, также это напрямую влияет на комфорт при передвижении и эластокинематику подвески.
Теперь в обязательном порядке регулируем геометрию углов установки колес. Я рекомендую для этого 3D стенд развал-схождения.
Если ваш автомобиль не имеет автоматического корректора фар (ближний и дальний свет), то рекомендую отрегулировать фары по ГОСТ на специальном приборе, который имеется на большинстве станций для проведения технического осмотра автотранспорта.

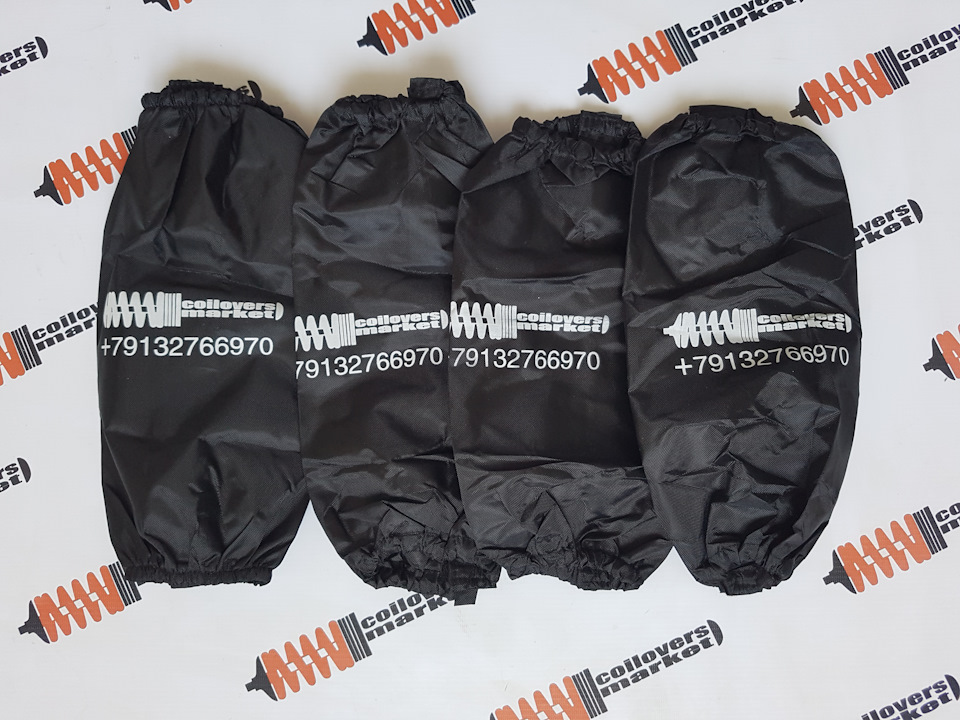

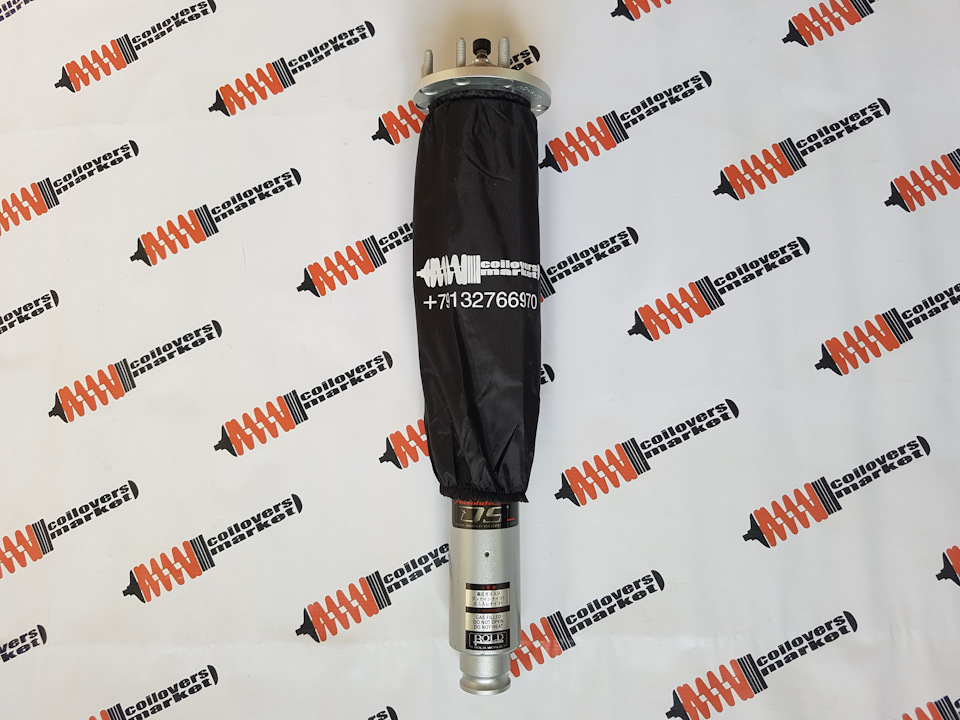

Чтобы защитить ваши койловеры от негативного воздействия внешней среды (грязь, песок, снег, вода и пр.), предотвратить образование коррозии, а также закисания винтовых регулировок и соединений, рекомендую наносить на всю резьбу медную смазку аэрозоль, а поверх надевать специальные защитные чехлы. Данный метод проверен годами.
Подписывайтесь на данный блог, если вам интересна тема тюнинга подвески, принципы ее работы и т.п. В будущем ожидаются статьи на различные темы, например, описание популярных на вторичном рынке РФ моделей койловеров, их отличия, достоинства и недостатки, руководство по выбору и проверке б/у винтовой подвески, а также многое другое.
Свободное копирование и распространение материалов данной статьи разрешено только с указанием активной ссылки на данную страницу, как на источник. Указание ссылки также является обязательным при копировании материалов в социальные сети или печатные издания.
Я буду благодарен вам, если вы поставите лайк и сделаете репост, чтобы распространить данный материал. Спасибо!
Как работает адаптивная регулируемая подвеска в автомобиле
Подвеске автомобиля приходится выполнять свои задачи по комфорту езды и обеспечению управляемости в самых различных дорожных условиях. Из-за этого почти все её свойства и численные характеристики приходится выбирать по соображениям компромисса, что не позволяет достичь идеала в принципе.
Помочь в такой ситуации может лишь усложнение подвески добавлением в неё свойства адаптации к текущим условиям. Это делает подвеску активной, хотя адаптация – лишь частный случай активных подвесок как класса.
Что такое адаптивная подвеска в автомобиле
Адаптации подлежат три основных свойства подвески:
Самые сложные системы изменяют все три характеристики, но чаще всего адаптации подлежат лишь амортизаторы.
Принцип работы
Для комфортной езды подвеска должна быть максимально мягкой, но при этом страдает её энергоёмкость, поскольку возможности по изменению рабочих ходов очень ограничены общей геометрией направляющего аппарата и конструкцией кузова автомобиля.
Во многих случаях энергоёмкость не будет критичной, поэтому ею можно частично пожертвовать, уменьшив жёсткость. Обычно это делается изменением свойств амортизаторов, хотя с использованием пневматики и гидравлики можно снять и часть статической упругости.
Управляемость автомобиля улучшается с использованием более жёстко работающих амортизаторов, так пятно контакта шин с дорогой становится более стабильным.
Пропадает и нежелательная раскачка кузова, во время которой колёса непредсказуемо разгружаются, теряя свои сцепные свойства.
Похожий эффект проявится и при увеличении жёсткости стабилизаторов поперечной устойчивости, что не даст кузову крениться в поворотах. Сделать стабилизатор управляемым достаточно сложно, но такое техническое решение существует и применяется.
Положительно скажется на езде и уменьшение клевков на торможениях и приседаний при разгоне. Минимизируется динамическое перераспределение веса между осями. Тяговое или тормозное усилие будет максимальным на всех четырёх колёсах.
Управлять свойствами можно вручную, задавая начальные характеристики с пульта водителя или автоматически по командам электронного блока управления, получающего сигналы от датчиков.
Устройство
Для изменения свойств амортизаторов существуют два основных способа – регулировка перепускных способностей их клапанов или вязкости рабочей жидкости.
В первом случае демпфирующая способность меняется с помощью встроенных в амортизаторы клапанов, под воздействием управляющего электрического тока регулирующих свою геометрию.
Уменьшение сечения ведёт к затруднению перетекания жидкости, что добавляет динамическую жёсткость и не позволяет быстро изменять текущую длину штока.
Воспринимается это как повышение жёсткости и энергоёмкости, машина резче реагирует на неровности. Возникающие паразитные колебания быстрее гасятся, пятно контакта эффективней стабилизируется.
Практически то же получится если оперативно изменять вязкость жидкости. Существуют специальные среды, которые таким образом реагируют на магнитные поля.
С увеличением напряжённости внешнего поля, создаваемого электромагнитом, специальная жидкость ориентирует содержащиеся в ней микрочастицы, препятствуя их свободному перетеканию через отверстия постоянного сечения. Способ работает, но применяется гораздо реже.
Усложнённые исполнения адаптивных подвесок могут включать в себя пневматические или гидропневматические элементы, работающие в качестве упругих элементов. Такие комплексы способны изменять дорожный просвет или сохранять его постоянство при загрузке автомобиля.
Обеспечение связей между колёсами по электрическим, пневматическим или гидравлическим магистралям ликвидирует клевки и крены в поворотах.
Достаточно лишь добавить жёсткости подвеске нагруженных колёс и сделать меньше давление на начавшие разгружаться. Электроника легко с этим справится, получив сигналы от соответствующих датчиков.
Схема
В состав активных или адаптивных подвесок входят датчики, устройство обработки и управления, исполнительные механизмы и пульт ручного управления:
Обычно водитель задаёт общий характер работы подвески, переключая такие её режимы, как спорт, комфорт, бездорожье и им подобные. Не исключена и более тонкая настройка через информационный дисплей мультимедиа-системы.
Виды адаптивных подвесок
В зависимости от сложности подвески подразделяются на изменяющие те или иные составные части конструкции:
У каждой автомобильной компании применяются разные сочетания контрольных функций электронного блока.
На какие авто ставятся
Одной из первых компаний, применивших адаптивную подвеску, стала Citroen с её знаменитой системой Hydractiv. Это многорежимная гидропневматика, подстраивающаяся под разные режимы движения. Но функции электроники были задействованы слабо в силу недостаточного её развития в начале второй половины 20 века.
Куда более мощной системой стала подвеска Adaptive Drive от BMW. По высокоскоростной шине данных с применением сервоприводов эта конструкция мгновенно реагирует на ситуацию, меняя характеристики амортизаторов и стабилизаторов. К
омпенсируются крены, раскачивания кузова, сокращается тормозной путь. Автомобили приобретают спортивный характер, сохраняя комфортабельность в обычных условиях.
Примерно так же работает система Аdaptive Chassis Control от VAG. Причём на более премиальных машинах Audi используется принцип применения магниторезистивной жидкости в амортизаторах.
В качестве опций адаптивные подвески сейчас доступны почти у всех производителей, включая относительно недорогие модели из Кореи и Японии.
Регулировка
Регулировать адаптацию можно с помощью органов управления с водительского места. Это сводится к примерному предсказанию условий работы. Для скоростных пробегов по автомагистралям лучше использовать спортивный режим, а по не очень качественным дорогам выбирать комфорт и бездорожье.
Возможно также вмешательство в отдельные элементы через бортовый компьютер. Механические регулировки доступны, но практически не используются, проще внести коррективы с дилерского сканера.
Например, создать чисто авторский набор параметров подвески и запомнить его в виде отдельного пользовательского режима. Подобно тому, как при настройке сидений машина запоминает конкретного водителя.
Неисправности
Наиболее часто встречаются отказы датчиков, что связано с их непрерывной работой и наличием механических считывающих контактов. Неполадки в датчиках достаточно легко диагностируются по кодам ошибки сканеров.
Регулярной замены требуют также адаптивные амортизаторы. В них возникают течи и поломки электроклапанов. Хотя в целом их надёжность ненамного хуже, чем у более традиционных узлов.
Гораздо хуже обстоят дела в подвесках с применением пневматики. Здесь может отказать компрессор, прохудиться пневмобаллоны и возникнуть коррозия управляющих магистралей.
Преимущества и недостатки
Несомненно, что у подобных подвесок недостаток лишь один – высокая цена при заказе данной опции и значительные затраты в случае поломки. Само обслуживание потребует персонала высокой квалификации, простой мастер по ходовой уже не справится. Управляемые элементы также обойдутся вдвое-втрое дороже обычных.
Но преимущества перевешивают. Прежде всего, это безопасность. Адаптация подвески позволит избежать аварий, связанных с потерей автомобилем управляемости. Машина будет цепляться за дорогу всегда и в любых условиях, предел её скоростных возможностей в поворотах качественно сдвигается в сторону увеличения.
Комфорт активных подвесок тоже способен удивить. Особенно это касается самых современных систем, когда машина способна распознать неровность, на которую она ещё не наехала колесом.
Шасси буквально облизывает любой профиль дороги в широких, но всё же разумных пределах. Водитель и пассажиры гораздо меньше устают и способны переносить дальние автомобильные путешествия.
