Механизм открытия люка авто
Ремонт и регулировка механизма открывания люка крыши
Сегодня расскажу о том как удалось вылечить одну из болячек указанных на основной странице, и как оказалось такая проблема не только у меня. Сама болячка заключалась в том, что люк открывался хорошо без каких либо отклонений, а закрывался только до половины, а потом только с помощью прикладывания внешних усилий еще и с треском проскальзывающей шестерни.
Итак, вспомнив, что прежний хозяин отвалил мне рабочий привод люка я решил, что настал его черед и отправился в гараж.
Салон разбирается относительно легко, снимаются:
1. Салонное зеркало
2. Солнцезащитные козырьки и клипсы питания на них
3. Ручка с пассажирской стороны

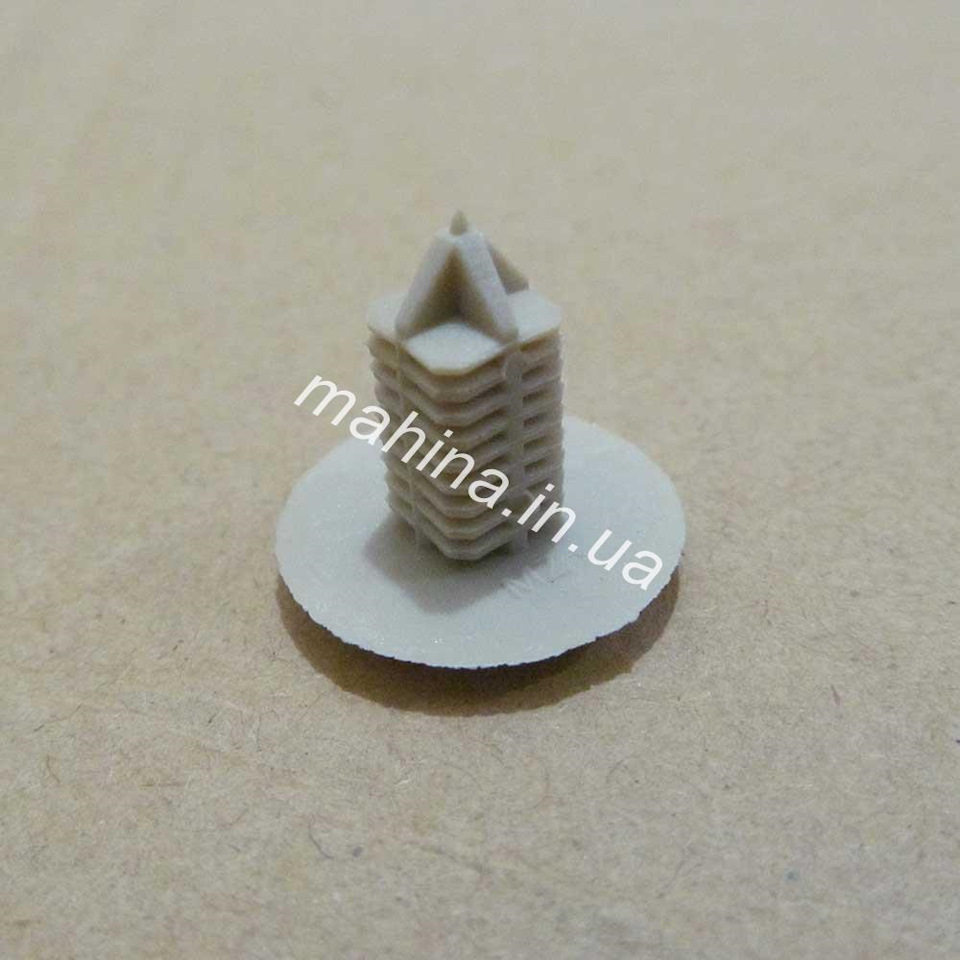

4. 4ре клипсы такого типа
5. А вот дальше немного сложнее, так как хотел снять потолок, стал снимать обивки стоек, там клипсы двухсоставные с замком и сам пистон из жесткой пластмассы (легко ломаются) Так что если вдруг снимать потолок у Вас нет желания, советую сначала попробовать добраться до мотора люка без их снятия. Если нет, тогда уж снимайте. Короче саму переднюю часть потолка мне так и не удалось снять, тк он проклеен в месте соединения с задним. Но работать было удобно тем более имея такого помощника как заводской фонарик!

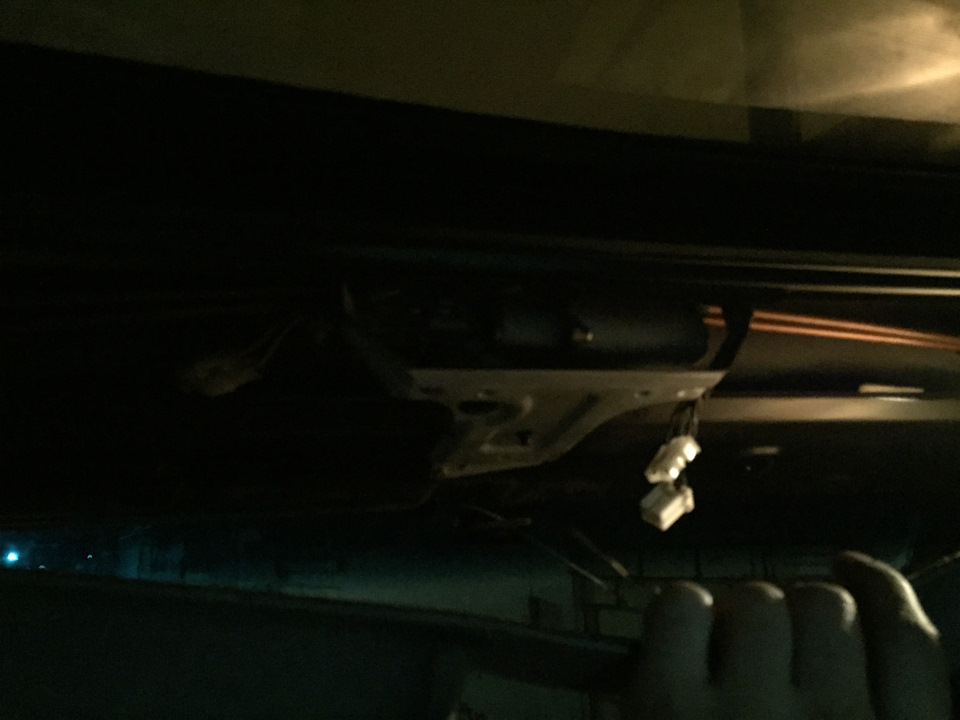

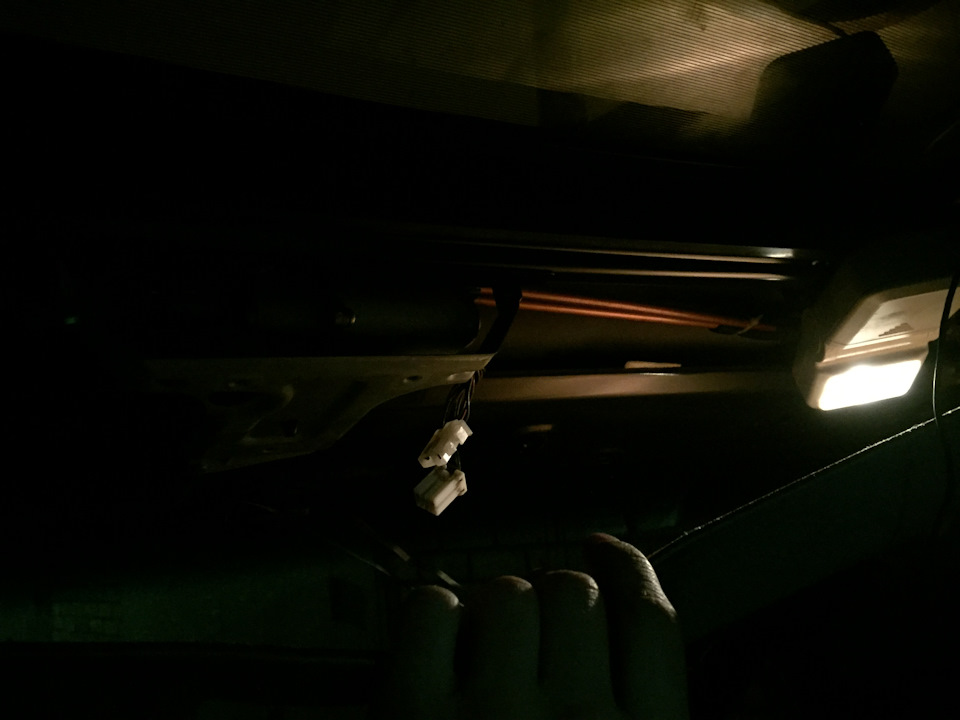

Снимаем сам мотор, он висит на 2ух коротких и одном длинном болте. И наблюдаем вот такую картину:

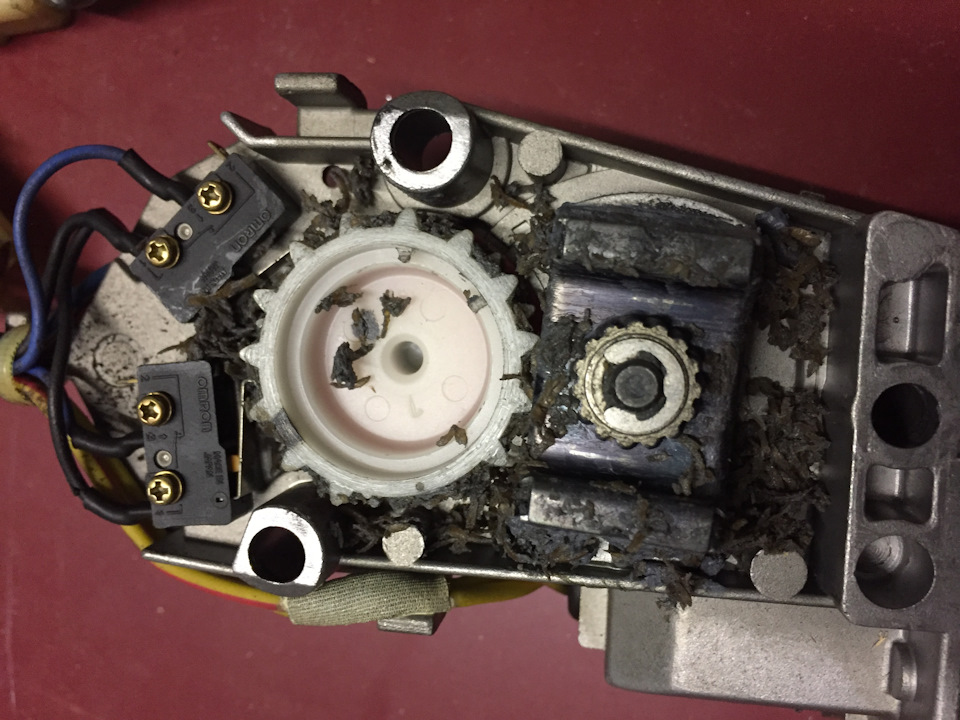

Сначала подумал, что это стружка, а оказалось какие то личинки, хрен пойми от чего, как сказал мой товарищ, — это «БИО-СМАЗКА»(потом вычистил). Но это не все, в моем случае можно сказать — это «фиаско братан»,

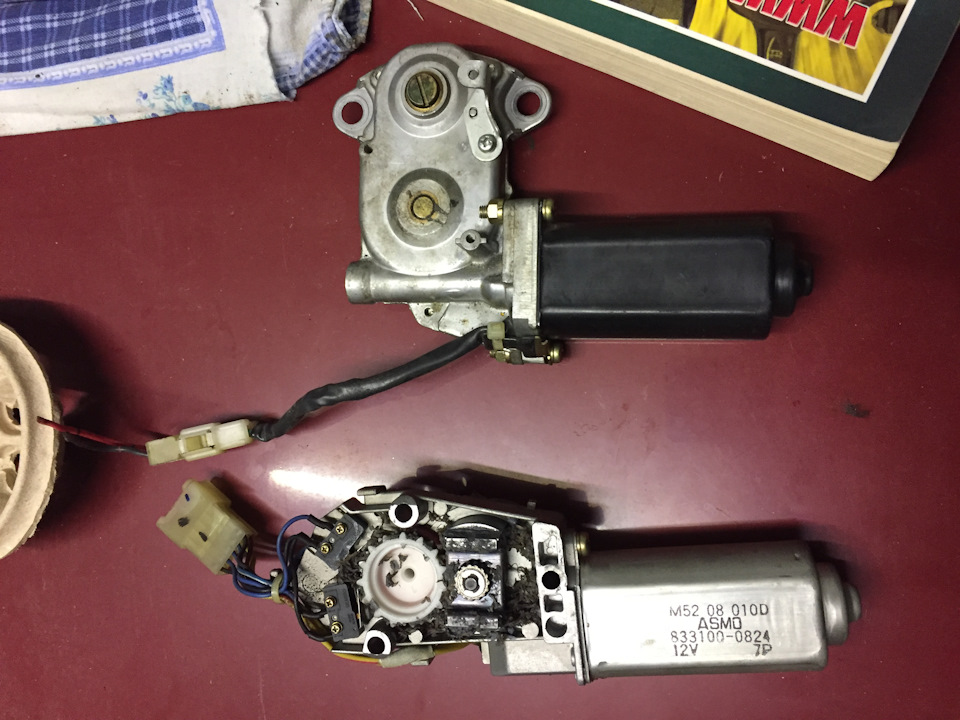

моторы оказались разными, а точнее ему продали мотор от левого стеклоподъемники под видом мотора люка:

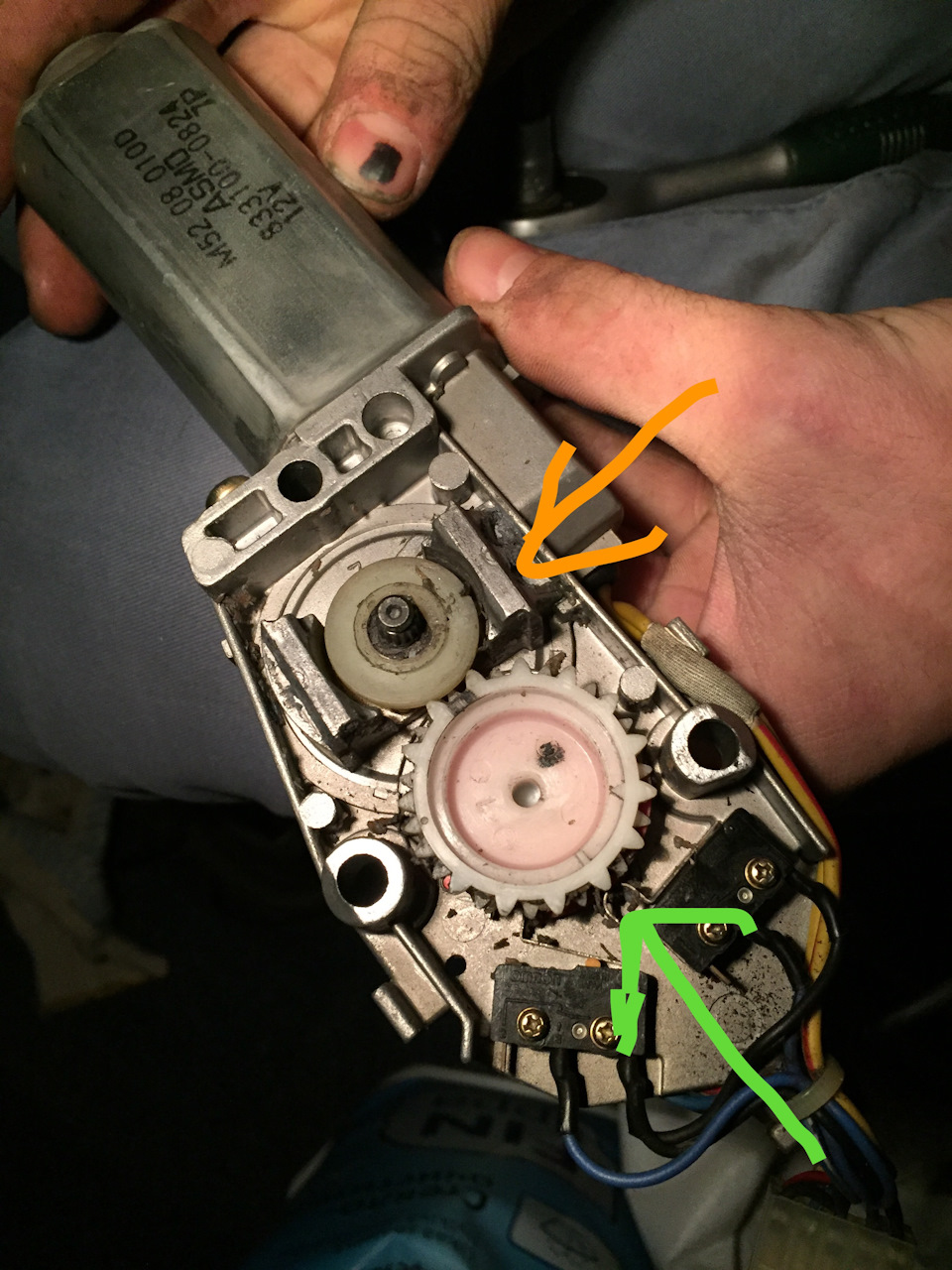

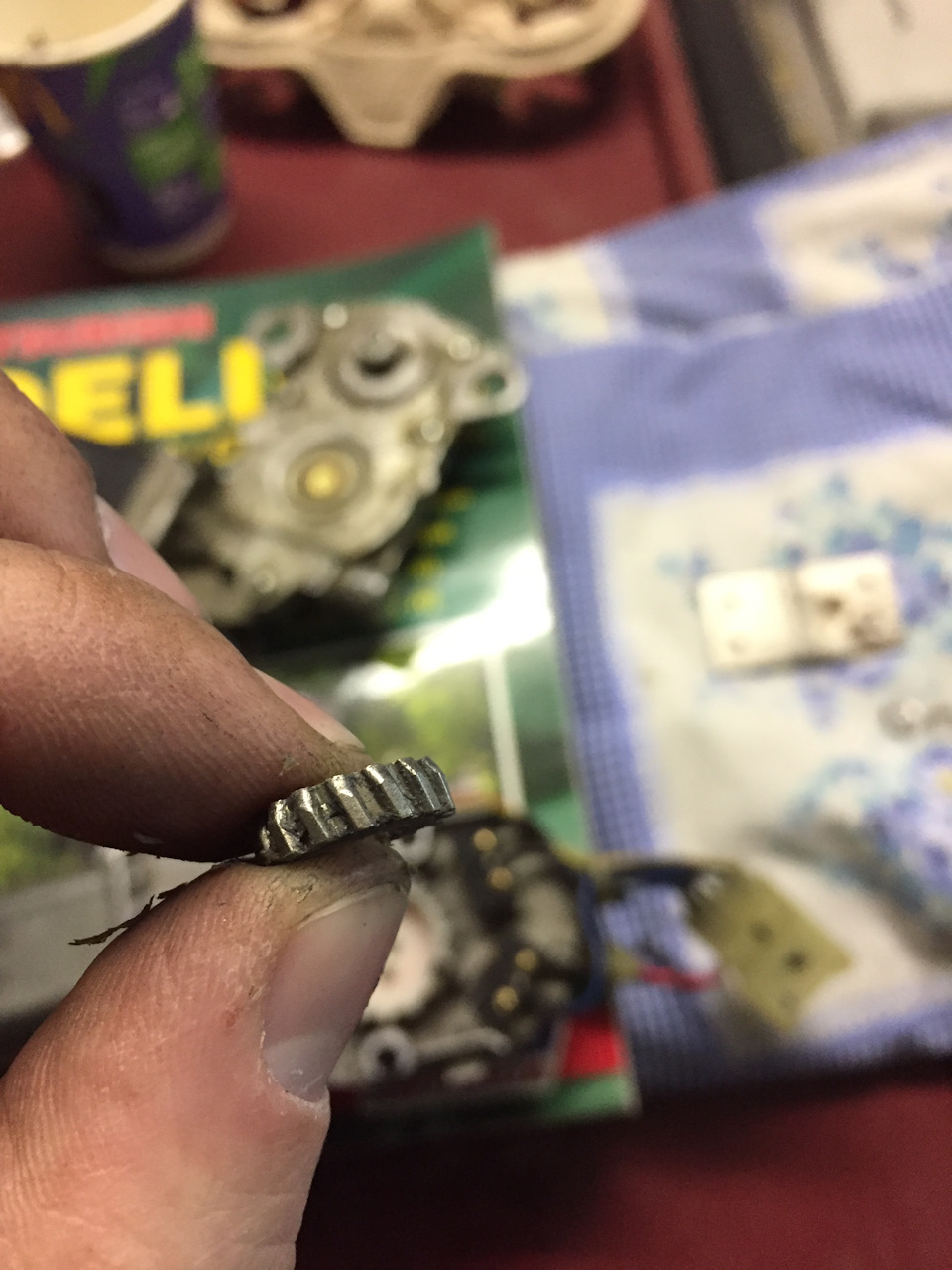

Не зря же все разбирал, — подумал я, надо посмотреть. Разобрав все, что мог, сразу же нашел виновника торжества им оказалась шестеренка которая слизана с одной стороны. Не знаю по какой причине стирается она у остальных, но у меня это произошло по причине того, что мотор висел на двух коротких болтах, длинный был выкручен, а основная нагрузка приходится как раз таки на него:
Далее перевернул шестерню и все собрал закрепив мотор, и о БОГИ! Треск пропал и люк стал спокойно ходить по всей плоскости полозьев! Это победа подумал я! Но моя радость была бы не полной, так как люк передвигался мягко и плавно, вот только не фиксировался в нужных положениях. То есть закрыть его вообще не представлялось возможным.
И что бы Вам не пришлось его снимать как мне 30 раз и пытаться самостоятельно настроить, вот Вам решение данного кейса, состоящее всего из двух шагов:
1. После сборки активатора с перевернутой шестерней, устанавливаем его на место и шестигранником с внешней стороны максимально закрываем люк (полная затяжка)

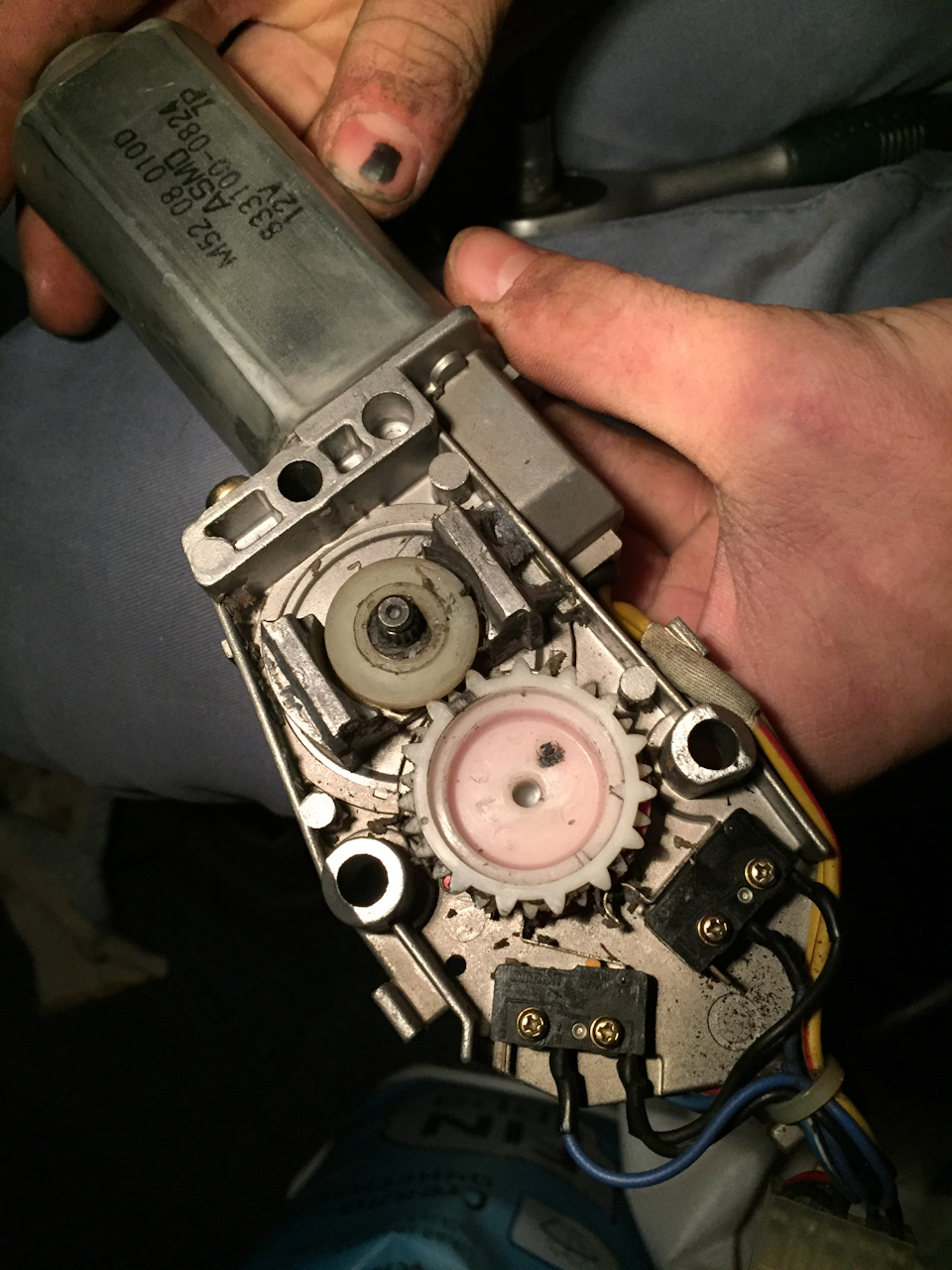

2. После этого снимаем мотор и выставляем метки так как на фото:
ну или вот так, чтобы было понятно о каких метках идет речь:
Все ставим на место и наслаждаемся работой люка!
Всем спасибо!
Электропривод для люка на чердак
Был заказ сделать люк на чердак и вот что вышло:
В качестве привода использован обычный шуруповерт Макита.
На задней части которого доделываем ось поворота, после чего грунтуем и красим…
Шток привода сделан из шпильки М10. Ответная часть, мебельная труба с вклеенной гайкой из более мягкого материала нежели сама шпилька! Иначе будет закусывать!
Питание — блок ATX от компа на 400 Ват.
Полярность менялась при помощи реле.
Крайние положение обеспечивали концевики.
Сама крышка сделана из ХДФ (3 мм), а в нутри пенопласт 5 см. Периметр крышки сделан из бруса толщиной 6 мм. Крышка получилось легкой, прочной и обеспечивает хорошую термоизоляцию.
Пульт и приемник куплены в «Мастер Кит». К приемнику была сделана плата на обработку команд с пульта.
Комментарии 16
В моем случае не было таких глобальных задач, и на чердаке запирать ни кого не планировали 🙂 У Вас хорошая идея с замком, надо только экспериментировать и выбирать подходящий для себя вариант… в голове все не просчитаешь…
поставить не большой блок автономного питания с маленьким аккумулятором
Кстати, да… а как быть в случае отключения электричества… Привод с резьбой — внатяг открыть — вообще не судьба… только по резьбе…
Как предусмотрена такая ситуация?
Ось шуруповерта откручиваем и снимаем шток целиком. Обсолютно бизобидная операция.
а если свет отключат? ручное открытие есть?
Да, «экстренное» :), откручиваем ось крепления шуруповерта и поднимаем люк. Это если подниматься, а если спускаться придется, то никак…
Очень понравилось ОТЛИЧНАЯ РАБОТА. Привод сделан из шуруповёрта. А нельзя было бы сделать из обычной дрели на 220 и люк бы открывался гораздо быстрее.
У дрели крутящий момент маленький, а обороты очень большие, не потянула бы! Люк открывается за 30 сек. гуда быстрее 🙂
Ну смотря какая дрель. За 30 сек я поднимаюсь на 5 этаж. Здорово нечего сказать.
У дрели крутящий момент маленький, а обороты очень большие, не потянула бы! Люк открывается за 30 сек. гуда быстрее 🙂
да и как я понимаю при отключении обоих реле происходит рекупиративное торможение что вообще только на руку для хорошего плотного притвора
