Мелодичный зуммер на авто
Купил и установил зуммер (колокольчик, пищалку)
Давно хотелось установить зуммер, который будет оповещать о не выключенных габаритах.
Не могу сказать что прямо такая ооочень нужная штука, но не помешает)) Как говорят на любителя)

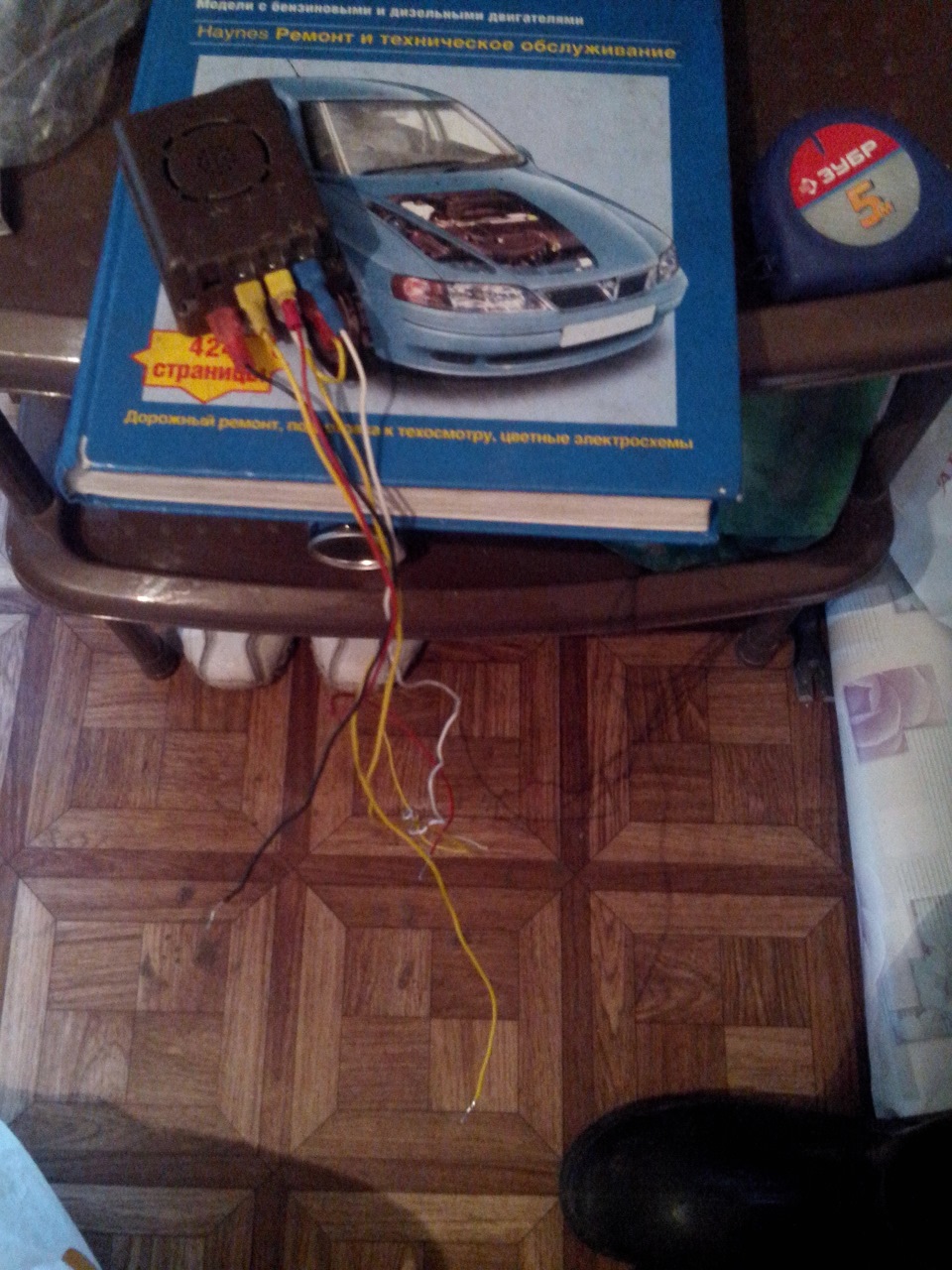

Вот купил собственно сам зуммер с разъемом и подписал проводки.
Думал поставить сегодня на работе, но почитав несколько тем, так и не сообразил как его подключать.
По приезду домой, покурил еще несколько тем, сделал общие выводы, взял все нужное для установки и пошел все это дело инсталировать. Решено было все делать по уму, т.е. почти как с завода. Снял облицовку блока предохранителей и разъемов, и пластик порога.

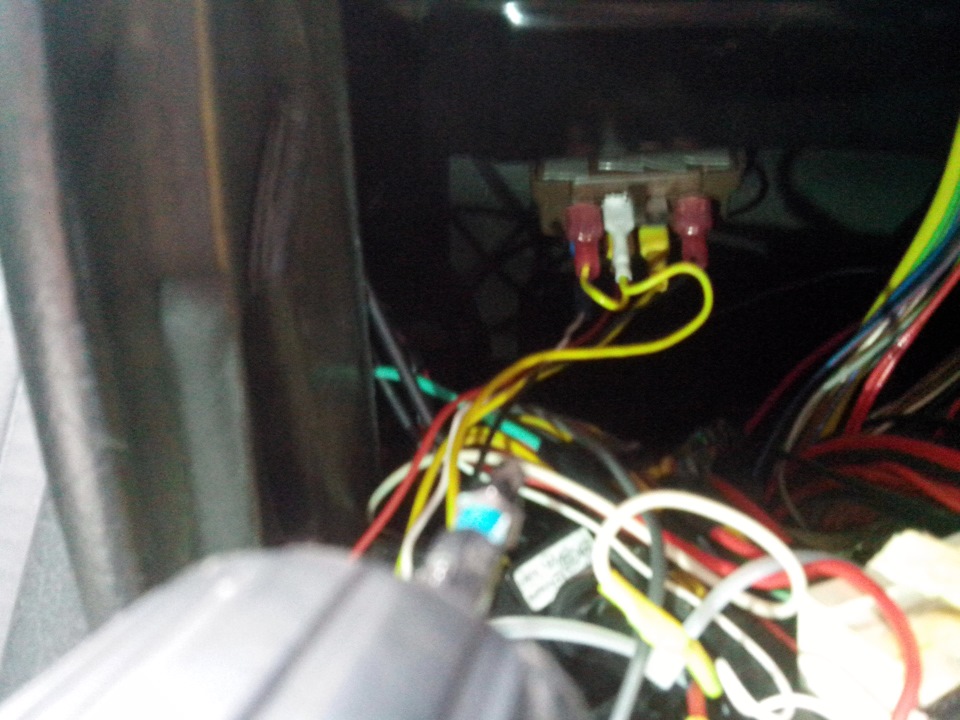

Отсоединил блок предохранителей и частично его снял, там нашел контакт на предохранитель F11
На него идет два провода, в один из них, я врезал провод канала 15 с зуммера, тут появляется +12 при провороте ключа зажигания в режим старт.
Массу, канал 31 зуммера, кинул на болт крепления торпеды
Провод концевика двери не нашел по началу, было принято решение провести отдельный, с целью дальнейшей доработки концевика водительской двери. Канал ТК зуммера, кинул на концевик двери.
Подумал, и решил подключить еще ручник к зуммеру. Все довольно просто, находим в пороге жгут проводов, а в нем провод который идет от выключателя стояночного тормоза. В моем случаи это сиреневый с белым, в него я и врезал канал G зуммера.
Остался +12 при включении габаритов. С ним все просто, снимаем фишку с корректора фар, находим нужный пин, который на схеме обозначен «ILL», и сюда подключаем канал 58 зуммера.
Дальше ищем куда инсталировать зуммер. Я на штатное место не хотел ставить, так как там много проводов, сложно пролезть, решил приклеить его на двухсторонний скотч внутри торпеды.
Подключаем фишку к зуммеру, проверяем, радуемся и собираем все в обратном порядке))
В результате имеем:
Если авто заглушили, и при этом не выключили габариты, то при открытии дверей слышим звук. Если авто заведена, звука при открытии дверей и включенных габаритах нет. Срабатывает пока от всех 4-х дверей.
Если ручник затянут, то при провороте ключа в режим «СТАРТ», зуммер 5 раз подаст звук, который сразу пропадает после того как авто будет снята с ручного тормоза.
Детальнее можно посмотреть на видео:
Я установкой доволен, не смотря на то, что на установку ушло более двух часов.
Всем спасибо за внимание, кому понравилось, ставим лайки))
Установка приятного зуммера(колокольчика) на невыключенные габариты
Каждый, кто ездил на сотке, узнает этот противный звук:
Я решил от него избавиться, установив нештатный зуммер, типа «колокольчик», от General Motors с корейского авто.
Для начала, заказал по exist новый зуммер, поскольку поиски по разборкам и обьявлениям ни к чему не привели. Как только продавец разбираемой машины слышал, что тебе нужна какая-то там релюшка за копеечные деньги, то он даже не заморачивался её искать, отвечая, мол, я не знаю, мы продали. А позвонив ради интереса на другой день, и сообщив ему, что хочу купить КПП и этот зуммер в нагрузку, всё тот час же нашлось, но я конечно же его послал. Если у кого-то получится найти на разборке, то ищите от Kia или Daewoo 1994-2003 годов, заодно возьмете разъёмчик для зуммера. Я для подключения использовал старые клеммы, разобрав разъём Audi.
Итак, номерок зуммера для заказа: 96208850 «General Motors Реле звукового сигнала». Зуммер ехал 4 дня:
Подключение происходило по схемам, найденным у Namelessik (тут).
Зуммер от Nexia имеет следующее расположение контактов:
ТК — вход от концевика двери («-«);
85 — положительный провод аккумуляторной батареи (постоянный «+»);
58 — провод питания приборов освещения («+» от включенных габаритов);
15 — «+» с замка зажигания;
L — сигнализатор не пристегнутых ремней безопасности;
31- постоянная масса;
G — выключатель сигнализации не пристегнутых ремней безопасности.
Зуммер от Audi имеет свое расположение контактов:
85 (коричнево-черный) — вход от концевика двери («-«);
86 (двойной красный) — «+» с замка зажигания;
R (белый) — сигнализатор включенного радио;
58 (серый) — провод питания приборов освещения («+» от включенных габаритов)
Исходя из распиновки проводов видим, что к нашему зуммеру от Nexia необходимо протянуть только массу (контакт 31), которую берем от болта в ногах у водителя. Так же на массу кидаем контакт G, дабы зуммер не сигнализировал нам о не пристегнутых ремнях безопасности, т.к. согласно схеме это так же минусовой (нормально разомкнутый) контакт.
Зуммер спрятал в нишу на воздуховоде печки за дополнительными приборами, приклеив его на двусторонний скотч, чтобы он там не гремел на ямках.
Тепепь зуммер звучит так:
И маленький приятный бонус. Когда включаешь зажигание, зуммер несколько раз приветствует:
Приятный зуммер! вместо Пииии…
Дарова сем!
Недавно мне приехал девайс от Дэу нексия. Каталожный номер AMDER32

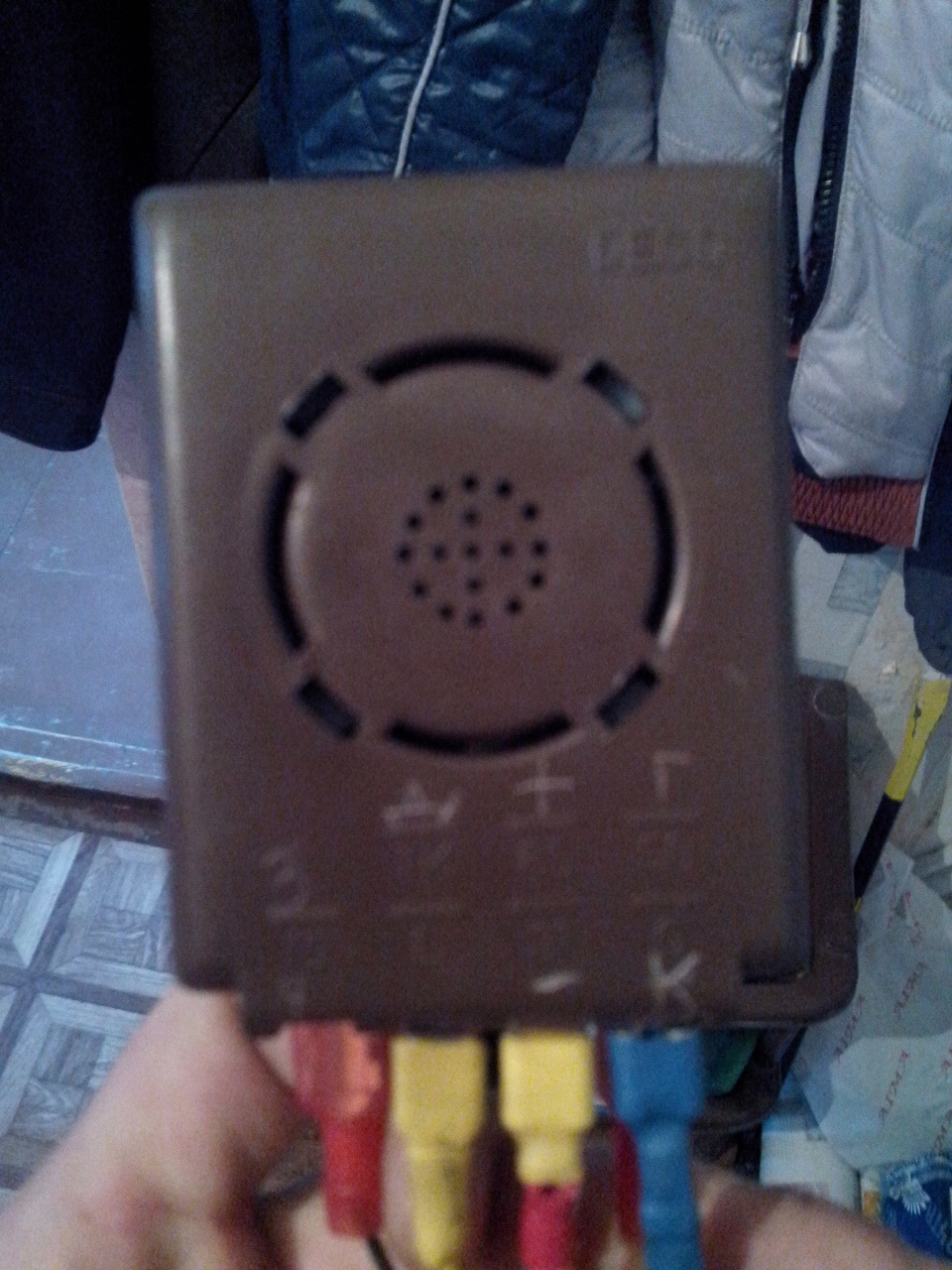

Выглядит он так, я его уже по метил кто куда какой провод.

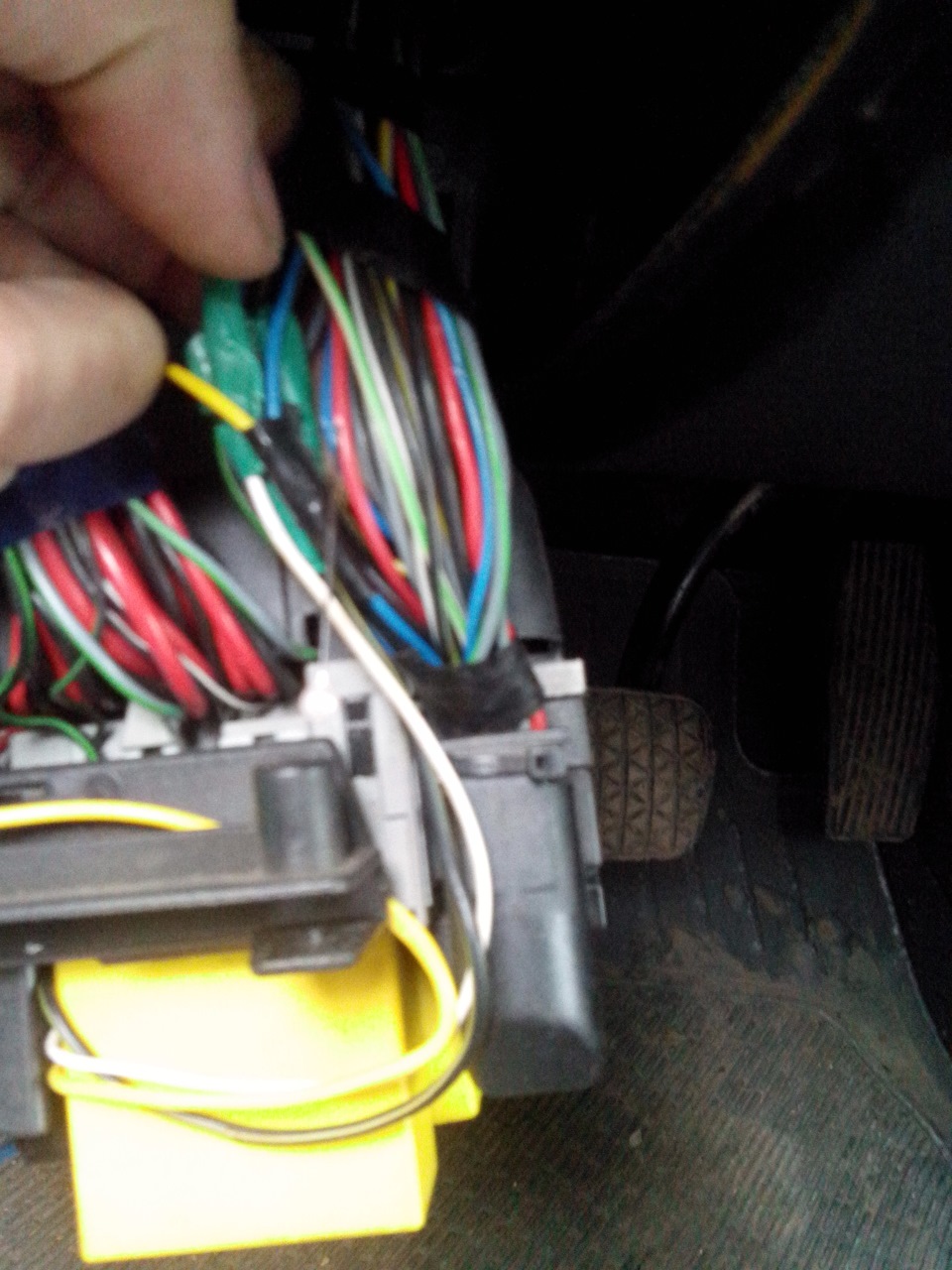

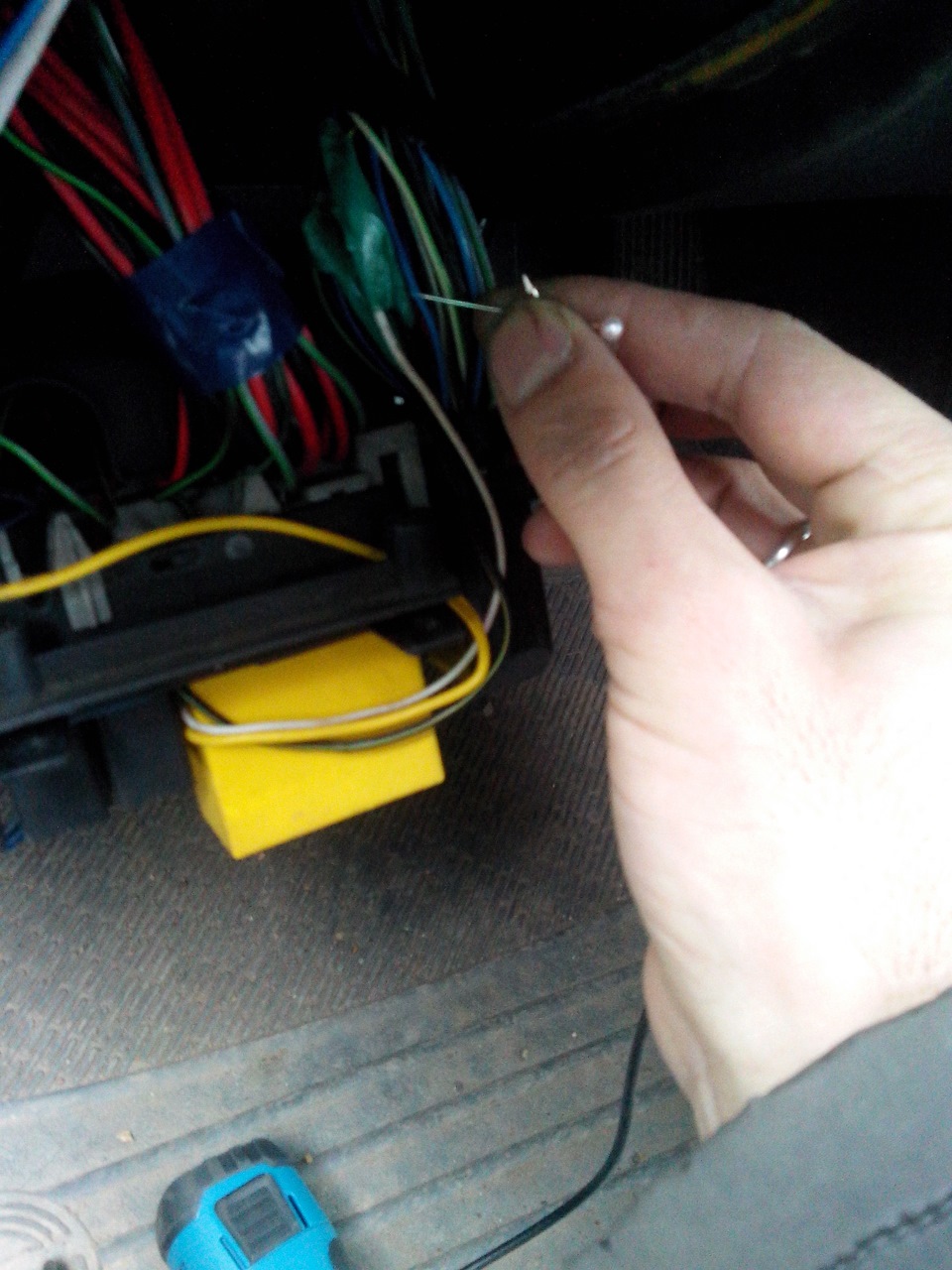

Нам нужен тот, у которого появляется масса когда дверь открыта. Тыкаем в каждый провод иголку и ищем нужный с помощью тестера.

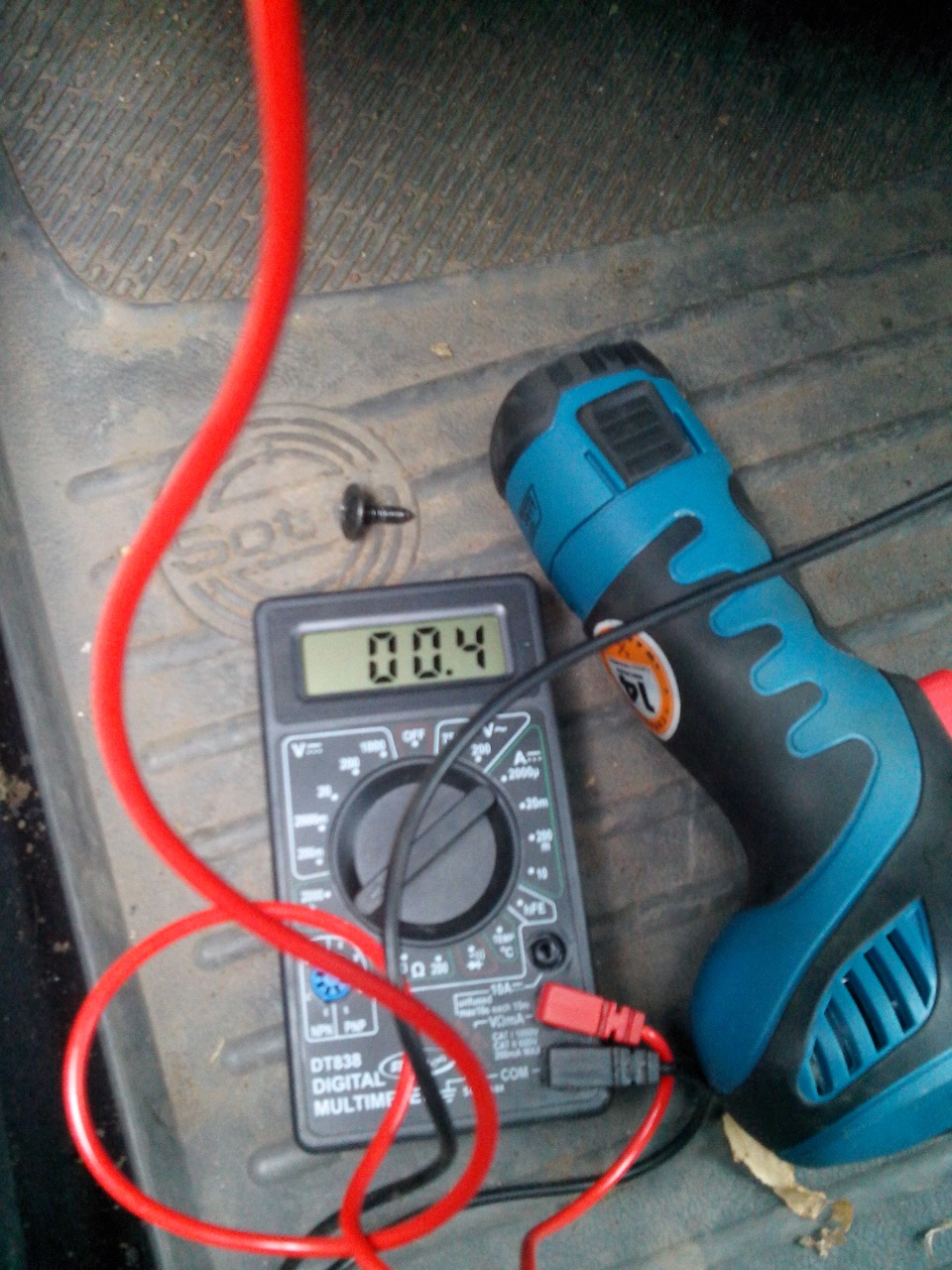

Я свой нашел с первой попытки:) И по тестеру мы видим это
Затем кидаем на этот провод наш под буквой «Д»

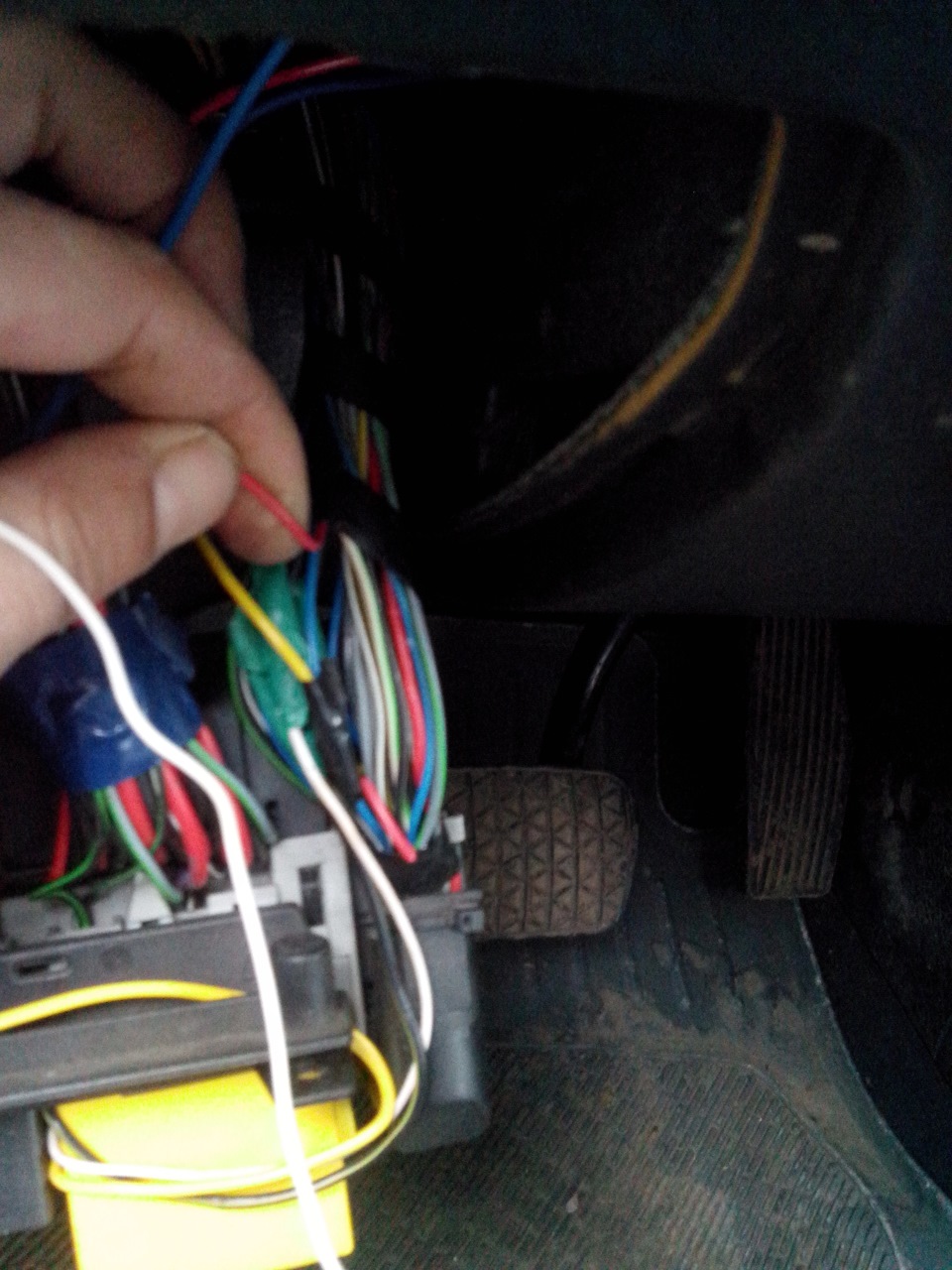

Далее ищем тонко красный провод, на нем появляется 12 воль при повороте ключа в режиме когда ключ вставлен и повернут на пол оборота, зажигание ВЫКЛ

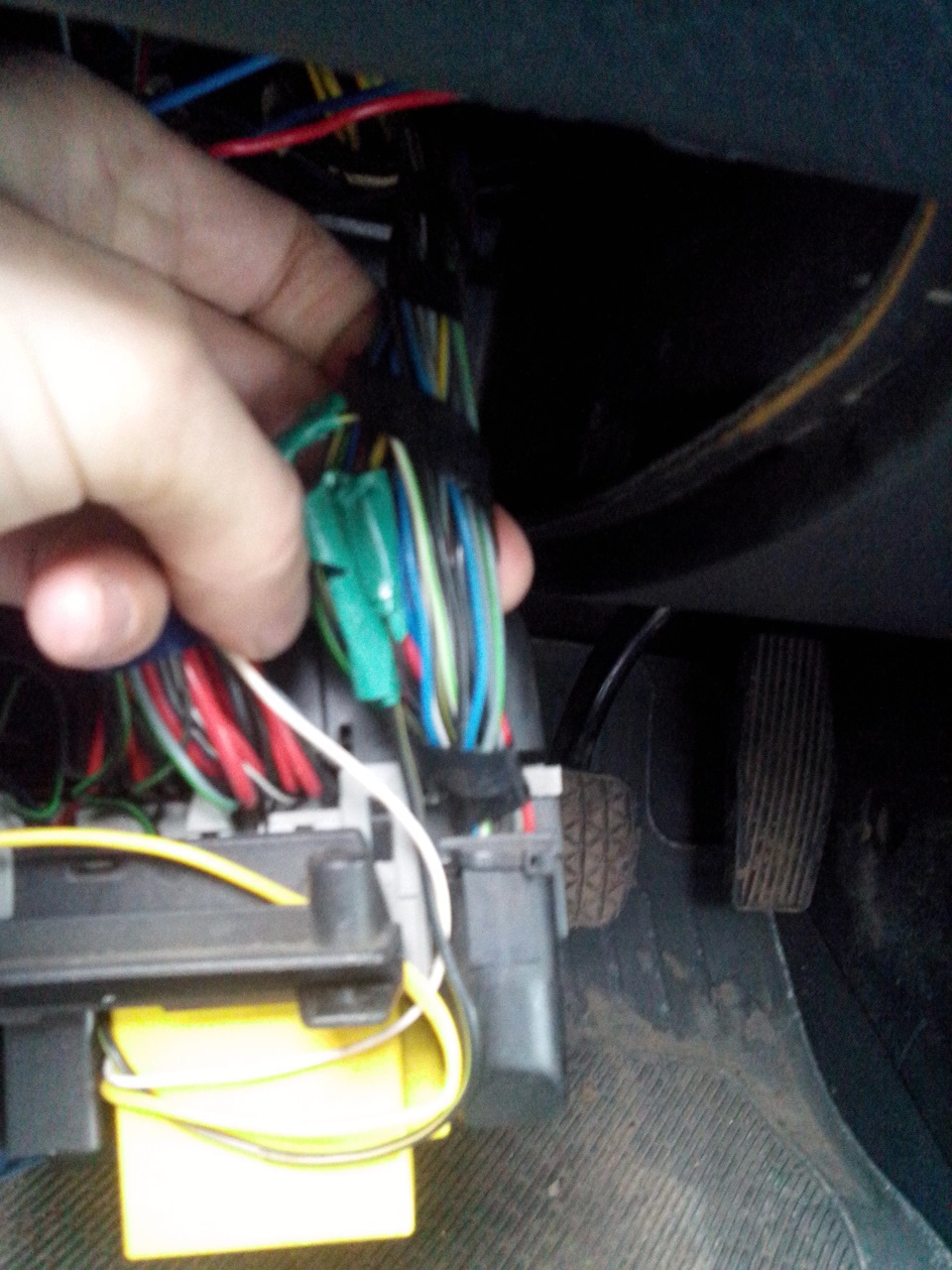

там их два нам нужен тот, что по тоньше и режем его, конец от мультитаймера изолируем, а от пучка проводов кидаем на наш Зуммер под буквой «Г», таким образом мы умолкаем неприятный ПИИИИ… и даем питание нашему Зуммеру.
Дальше берем двусторонний скотч и лепим наш Зуммер куда нить вверху на удобное место, я приклеил к усилителю:)
И все! Собираем крышку и предохранители обратно! и радуемся приятному звуку!
Вот вам видео.
Звуковой сигнал (колокольчик) открытой двери
Теперь при открытых (или неплотно закрытых) дверях и багажнике в салоне моего автомобиля звучит мелодичный звук колокольчика.
Очень удобно и информативно. Некоторые впаивают в приборку диоды, а я, как всегда, пошел своим путем. Тусклый сигнализатор на панели для меня не информативен, а вот звуковой мелодичный сигнал — то, что нужно!
Колокольчик, он же «Реле звукового сигнала (module a-chime bell)» под № 96208850 от Daewoo Nexia, Espero, Chevrolet Lanos, Aveo, Lacetti был приобретен в Exist’e.
Его первоначальное назначение — сообщать о невыключенном свете фар при выходе из автомобиля, и предупреждать о непристегнутом ремне безопасности. Эти функции мне были не нужны (о невыключеннных габаритах функция уже есть + предупреждает БК), поэтому я реализовал упрощенную функцию сигнализатора открытых дверей.
Установка очень проста.
Извлек концевик двери и его проводной жгут.
Зачистил изоляцию, подключился к розовому проводу.
В блоке предохранителей в салоне подключился к клемме, на которой появляется 12В при включении зажигания (чтобы пищалка не капала на мозг на стоянке, когда я захочу послушать музыку при выключенном зажигании и с открытой дверью).
Массу нашел там же, под болтиком внизу монтажного блока.
Вывел все провода в зону педалей, снабдил их клеммами и подключил зуммер.
Схема подключения:
«58» — +12В при вкл. зажигания;
«31» — на массу;
«ТК» — на массу при открытой двери (к концевику);
Разместил в зоне педалей, прикрепив блок стяжками к основному жгуту рядом с датчиком удара:
