Спустя два года владения Желтком я решил заменить ГРМ, ролик, помпу и ремень генератора. Почему я не поменял ГРМ сразу после покупки, тут я понадеялся на русский «Авось пронёсет» и знал что двигатели с кодом 1113 при обрыве ремня ГРМ не гнут клапана.

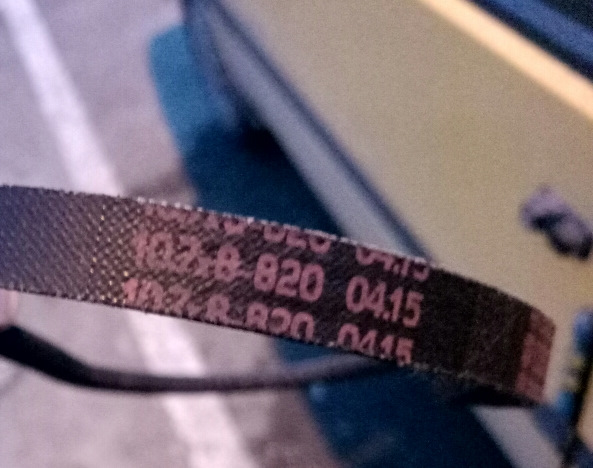

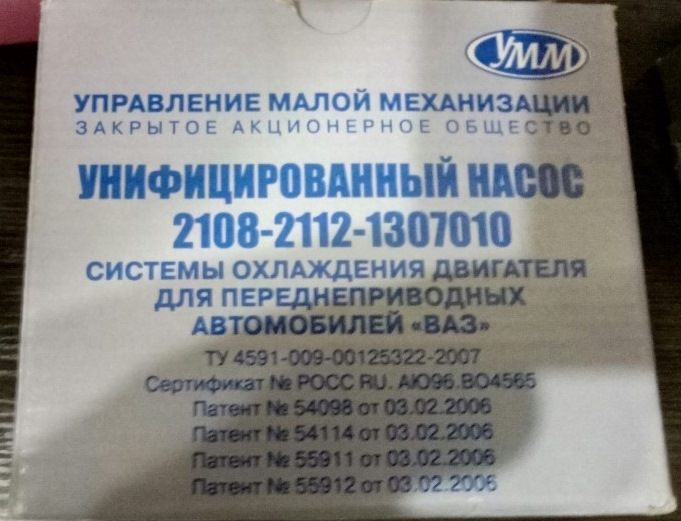

И так что было приобретено:
Итого по запчастям получилось около 2 049 руб.
Машину сдал рано утром в четверг, а к вечеру автомобиль был уже готов.Что характерно автомобиль не новый и во время замены ГРМ, мой очень хороший моторист Виктор обнаружил течь сальника распредвала. Его он уже сам купил в близлежащем магазине запчастей потратив на него еще 100 рублей. Другой бы сервис я думаю бы просто заменил ГРМ, а сальник думаю через некоторое время опять потёк бы сильнее и я бы опять приехал к ним менять сальник вместе с новым ГРМ через полгода года.
По работе вышло 2500 руб.
Подведу итоги ремонта: 1. Состояние ремня ГРМ было на 4 2. Ролик ремня уже начал издавать странные не характерные звуки 3. Помпа была в уже плохом состояние, появился сильный люфт (при старте именно она шелестела) 4. Ремень ремня генератора тоже требовал замены, видимо давно его не менял прежний хозяин 5. Моторист Виктор так же приварил одно из креплений кастрюли, оно с покупке было отломано.
4.2.4 Снятие и установка ремня привода ГРМ и его крышек
В статье мы рассмотрим, как осуществить замену ремня ГРМ на «Оке» своими руками. В конце 80-х годов автомобили этой серии впервые появились на дорогах нашей страны. И первая модель – это ВАЗ-1111. Малолитражки собирались на различных заводах страны – в Набережных Челнах (КамАЗ), Серпухове (именно там, где делали мотоколяски для инвалидов), в Тольятти. Существовало всего два типа автомобилей «Ока», отличие у них только в двигателе. Привод у машины передний, конструкция газораспределительного механизма примерно такая же, как у «девяток» и «восьмерок».
Пару слов о двигателе «Оки»
В качестве основы выступали двигатели модели 2108 и 21083. Вот только всего два цилиндра в моторах «Оки», расположены они рядно вертикально. Распредвал находится в головке блока, объем двигателя – 649 и 749 куб. см соответственно. Увеличения объема удалось добиться за счет того, что увеличили диаметр поршней на 6 мм (было 76, а стало 82). Как можно понять, у моторов различные блоки, маховики, шкивы, головки.
Но нужно отметить, что большая часть деталей унифицирована с 4-котловыми вариантами. Питание мотора осуществляется с помощью карбюраторов. На автомобилях после 1990 года начали ставить не полукруглые зубья на шкиве ГРМ, а трапециевидные.
Чтобы повысить эффективность мотора, нужно правильно настроить механизм ГРМ. Для этого нужно выставить все его шкивы строго по меткам на задней крышке напротив распредвала и на шкиве коленчатого вала.
А будет ли гнуть клапаны?
Этот вопрос является порой чуть ли не главным. Некоторые автомобилисты отказываются покупать машину, если на моторе при обрыве ремня гнет клапаны. Оно и понятно, так как приходится после такого полностью ремонтировать ГБЦ. А удовольствие это не очень дешевое. Сразу нужно сказать, что на моторах, за основу которых взят 21083, клапаны не гнет. В верхней части поршней имеются выемки, которые не позволяют удариться о клапаны (на них указывают стрелки на фото).
А вот на моторе 2108 проблема загиба имеется и возникнуть она может в таких случаях:
Чтобы не допустить обрыва, нужно правильно менять ремень. Выполнить замену ремня ГРМ на «Оке» сможет любой автомобилист, который умеет обращаться с гаечными ключами.
Замена ГРМ на ВАЗ 1111 Ока: схемы и инструкции
В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.
Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.
Как заменить ремень на «Оке»?
Сложности при замене ремня ГРМ на «Оке» возникнуть не должны, если процедура проводилась всегда своевременно и правильно. Все ремонтные работы нужно проводить на ровной поверхности. Сначала под задними колесами ставите противооткатные упоры, чтобы машина не скатилась.
Далее нужно выполнить такие манипуляции:
ВАЗ 11113
Для удобства работы снимаем бачок стеклоомывателя, катушку зажигания и корпус воздушного фильтра (см. соответствующие разделы).
Дальнейшую сборку проводим в последовательности, обратной разборке.
В статье мы рассмотрим, как осуществить замену ремня ГРМ на «Оке» своими руками. В конце 80-х годов автомобили этой серии впервые появились на дорогах нашей страны. И первая модель – это ВАЗ-1111. Малолитражки собирались на различных заводах страны – в Набережных Челнах (КамАЗ), Серпухове (именно там, где делали мотоколяски для инвалидов), в Тольятти. Существовало всего два типа автомобилей «Ока», отличие у них только в двигателе. Привод у машины передний, конструкция газораспределительного механизма примерно такая же, как у «девяток» и «восьмерок».
Снятие и замена ремня
Далее нужно выполнить ряд действий:
Установку нового привода нужно делать в обратной последовательности. Но запускать двигатель не спешите, сначала проверните коленвал вручную на 2-3 оборота. После обязательно проверьте, совпадают ли метки. Если они сместились, проведите корректировку. При замене ремня ГРМ на «Оке» метки необходимо совмещать максимально точно, в противном случае работа двигателя окажется нарушена.
О двигателе
Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.
Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.
Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.
Гнёт ли клапана
Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.
Такая проблема может возникнуть в двух случаях:
Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.
Как поменять ГРМ – пошаговая инструкция с фото и видео
Газораспределительный механизм (ГРМ) синхронизирует работу поршневой группы, системы впрыска топлива и отвода продуктов сгорания. Если вы задаётесь вопросом, как поменять ГРМ, мы дадим необходимый минимум информации, которая поможет представить эту процедуру в целом. Так будет легче принять решение, стоит ли замена приводного ремня ГРМ собственных усилий, или лучше доверить эту работу специалистам.
Ремень газораспределительного механизма является наиболее ответственным и важным ременным приводом в автомобиле. Его обрыв – большая неприятность. Вам повезёт, если дело ограничится погнутыми клапанами. Поэтому ответ на вопрос, как заменить ГРМ, следует давать немедленно, как только вы заподозрите неполадки в его работе. В этом случае лучше перестраховаться, чем иметь в перспективе серьёзный ремонт.
Где находится ГРМ
Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.
Механизм газораспределения Оки
Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.
Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя. При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ.
Процедура замены ремня
Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.
Что потребуется?
Единственная проблема, связанная с проведением настройки ГРМ, — это регулировочные шайбы. Дело в том, что профессиональный комплект их стоит достаточно дорого, поскольку он включает в себя шайбы с толщиной от 3,0 до 4,5 мм (с шагом всего 0,05 мм).
Но многие автомагазины продают эти шайбы по отдельности, поэтому цена одной шайбы невысокая. Только в процессе проведения работы придется делать все необходимые расчеты, отправляться в автомагазин, приобретать нужные по размерам элементы и закачивать сборку.
Помимо этого потребуется также наличие специальных приспособлений — инструмент для отжима клапана и фиксатора. Поскольку на «Оку» этот специализированный инструмент практически не встречается, то можно купить обычный — для ВАЗ-2108, и немного его доработать.
Инструмент для отжима состоит из трубки и отверстиями для закрепления на шпильках клапанной крышки, и ручки с изогнутым рычагом (заостренный на конце), соединенных через ось, что позволяет рычагу свободно двигаться.
Работает инструмент просто: на трубку надевается ручка с рычагом. Затем она фиксируется на шпильках клапанной крышки. Ручка свободно перемещается по трубке, что позволяет ее установить точно напротив кулачка. Рычаг устанавливается между кулачком и толкателем, при нажатии на ручку, он сжимает пружину клапана, и остается лишь установить фиксатор, чтобы толкатель удерживать в отжатом положении. Как все происходит можно будет увидеть ниже на фото.
Что касается доработки инструмента от ВАЗ-2108 для работы с ВАЗ-11113, то всего лишь потребуется просверлить в трубке два сквозных отверстия, расстояние между которыми соответствует положению шпилек клапанной крышки двигателя «Ока» (оно составляет 17,8 см).
Вообще же для проведения регулировки потребуется:
Сроки замены
Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.
Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.
Газораспределительный механизм (ГРМ) автомобиля наполняет цилиндры новой порцией топлива, а также отвечает за вывод отработанных газов. Этот процесс происходит в цилиндрах двигателя с помощью верхних клапанов.
Управляет работой клапанов распределительный вал. Он расположен в самом верху клапанов и вращается от коленчатого вала с помощью зубчатого ремня, который кроме них приводит в движение также и водяной насос (помпу).
Ремень ГРМ
Ремень ГРМ довольно-таки важный элемент любого автомобиля. Благодаря ему происходит синхронизация работы распределительного вала с коленчатым во всех двигателях транспортных средств. За счет материала исполнения, работа ремня ГРМ практически бесшумна, и он не поддается никаким коррозийным процессам.
За счет низкой стоимости резины, цена ремня сравнительно невысокая. Любой автовладелец может купить ремень ГРМ Интернете или специализированных магазинах. Стоимость ремня зависит от его производителя и качества.
Существует как оригинальный ремень ГРМ на Оку с артикулом 11116, так и аналоги, которые ничуть не уступают в качестве оригиналу.
Название
Артикул
Стоимость в рублях
Ремень ГРМ — ВАЗ 2108/09, ОКА
BD111R
400
Ремень ГРМ ВАЗ-2108-099, комплект с роликом GATES
K015521
1200
Ремень ГРМ ВАЗ-2108-09
2108-1006040-10РУ
450
Ремень ГРМ ВАЗ 1111 ОКА
BD111
350
Задача ремня ГРМ обеспечивать необходимые параметры работы газораспределительной системы. В процессе производства все изделия проходят в обязательном порядке контроль качества, так как обрыв ремня приводит к очень печальным последствиям. Это чревато долгим и дорогостоящим ремонтом двигателя автомобиля. Сочетание материалов, используемых для производства ремней, позволяет увеличить их:
Механизм газораспределения автомобиля ОКА
Максимальной эффективности работы двигателя можно достичь, только правильно настроив фазы газораспределения. Во многом этому способствуют метки ГРМ, обозначенные на приводе. Первая из них, в виде выступа, находится на крышке защитного кожуха ремня привода. Она должна совпадать полностью с той, которая находится на шкиве коленчатого вала. Вторая метка находится внизу блока цилиндров и также должна совпадать обязательно с меткой на коленвале. Поршень цилиндра при настройке меток должен быть обязательно в верхней точке (ВМТ).
Если сравнить старые двигатели модели ВАЗ, имеющие цепной, отличающийся громоздкостью и шумной работой, привод ГРМ, то не сложно заметить весьма существенные различия. Громоздкая цепь заменена зубчатым ремнем. Конструктивное исполнение блока сильно изменилось, он стал короче и легче. Также изменилось открытие клапанов, принцип стал проще.
Конструктивно привод выполнен так, что он задействует насос, качающий охлаждающую жидкость двигателя. Часто из-за повреждения насоса ремень обрывается, поэтому конструкторы рекомендуют, меняя ремень ГРМ, по возможности производить замену и насоса системы охлаждения. Это позволит избежать многих дальнейших проблем. Также нужно осмотреть и натяжной ролик, возможно придется менять и его.
Процедура замены ремня ГРМ
Процедуру замены ремня ГРМ на автомобиле Ока нельзя назвать слишком сложной. Если внимательно изучить инструкцию, точно следовать ее указаниям, то замену ремня можно произвести даже своими руками.
Начиная работу, автомобиль ставят на ручной тормоз, задние колеса фиксируют башмаками. Следующий порядок действий будет следующим:
Последовательность действий
Все работы выполняются на холодном двигателе. Весь процесс делается так:
С авто снимаем корпус воздушного фильтра. Карбюратор накрываем ветошью;
Отсоединяем от клапанной крышки патрубки, отводим их в сторону;
Устанавливаем ВМТ. Для этого проворачиваем коленчатый вал до совмещения меток, нанесенных на шкиву привода генератора и крышке ремня ГРМ (поскольку на крышке две метки, то устанавливать нужно на длинную);
Порядок регулировки цилиндров на «Оке» не важен, поскольку у двигателя этого авто они ходят синхронно. То есть начинать регулировать на любом цилиндре
Важно только помнить, что крайние клапана — выпускные, а внутренние — впускные (выпускной-впускной-впускной-выпускной). Это нужно для того, чтобы не попутать тепловые зазоры
Для примера рассматривать будем цилиндр, расположенный ближе к зубчатому колесу распределительного вала;
Измеряем зазоры на клапанах выбранного цилиндра при помощи щупов и записываем их;
На толкателях имеются специальные прорези для извлечения шайбы. Отверткой проворачиваем толкатель, чтобы повернуть к себе одну из прорезей;
Устанавливаем на шпильки клапанной крышки инструмент для отжима и фиксируем его гайками;
Располагаем ручку напротив первого клапана, подставляем рычаг между кулачком распред. вала и толкателем, нажимаем на ручку, преодолевая усилие пружины;
Устанавливаем фиксатор между распред. валом толкателем, выводим рычаг и отводим в сторону;
Выколоткой поддеваем шайбу, а затем извлекаем ее пинцетом;
На шайбе нанесен ее размер (если он затертый — изменяем ее толщину штангенциркулем);
Высчитываем требуемую толщину новой шайбы. Для этого берем толщину извлеченной шайбы, добавляем к значению измеренный тепловой зазор и отнимаем значение номинального. Для примера возьмем впускной клапан. Измеренный зазор составил 0,28 мм. Извлекли шайбу, замерили ее и получили значение 3,80 мм. Объединяем эти показатели — 4,08 мм. От него отнимаем номинальный зазор (0,2 мм) и выходит, что нужно установить шайбу толщиной 3,88 мм. Поскольку в наборе нет элемента с таким значением, подбираем ближайшее к нему (для этого и нужна погрешность 0,05 мм). В итоге для восстановления теплового зазора нужна шайба с толщиной 3,90 мм.
Ставим подобранную шайбу и переходим к следующему клапану цилиндра. Расчет толщины делаем так же, но с учетом того, что у выпускного клапана номинальный зазор составляет 0,35 мм;
После регулировки на одном цилиндре, переходим к другому. Но для этого нудно провернуть коленчатый вал на 360 град. А далее все работы выполняются так же, как указано выше;
После регулировки устанавливаем с двигателя снятые элементы, при этом обязательно заменяется прокладка клапанной крышки;
Напоследок отметим, что данная операция проводится также и в случае проведения работ, связанных со снятием распределительного вала, к примеру, при замене сальников клапанов.
Статья в тему — Регулировка клапанов ВАЗ «Классика»
Сроки замены ремня ГРМ
Согласно регламенту, владельцам автомобилей рекомендуется проверять состояние ремня ГРМ, а также его натяжение каждые 30 тыс. км. Замену ремня, несмотря на его состояние, рекомендуется производить после пробега в 60-70 тыс. км. Если вовремя не поменять ремень, возможен его обрыв, а это, как было сказано ранее, грозит очень серьезными повреждениями двигателя, а следовательно, дорогостоящим ремонтом.
Категорически запрещена эксплуатация автомобиля ОКА в случае обнаружения на поверхности ремня ГРМ даже малейших следов масла. Протечку необходимо немедленно выявит и устранить, а ремень подлежит замене. Если вовремя и качественно производить обслуживание механизма ГРМ, то у владельца автомобиля не должно возникнуть никаких проблем. При выполнении всех советов, приведенных в данной статье, замена ремня покажется максимально простым действием.
В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.
Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.
О двигателе
Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.
Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.
Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.
Гнёт ли клапана
Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.
Такая проблема может возникнуть в двух случаях:
Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.
Механизм газораспределения Оки
Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.
Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя. При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ.
Процедура замены ремня
Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.
Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:
Сроки замены
Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.
Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.
Отсоедините провод от клеммы “–” аккумуляторной батареи. Установка поршня первого цилиндра в положение верхней мертвой точки (ВМТ) такта сжатия необходима для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. Выставляйте ВМТ по меткам на зубчатом шкиве распределительного вала. При установке по меткам на маховике, шкиве привода генератора или зубчатом шкиве коленчатого вала в этом положении может стоять поршень 1-го либо 2-го цилиндров. Затем обязательно убедитесь в совпадении меток на маховике, либо шкиве привода генератора, либо на зубчатом шкиве коленчатого вала (если снят шкив привода генератора). Если при этом метки на маховике или шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.
Расположение меток ВМТ
На зубчатом шкиве распределительного вала – выступ; на задней крышке ремня привода распределительного вала – усик.
На шкиве привода генератора – насечка; на передней крышке распределительного вала – длинный выступ (снят ремень привода генератора). Расположенный рядом короткий выступ – метка для установки момента зажигания.
На маховике – риска; на шкале держателя заднего сальника коленчатого вала – средний вырез (необходимо вынуть резиновую заглушку).
На зубчатом шкиве коленчатого вала – точка; на крышке масляного насоса – треугольный вырез. Эти метки видны только при снятом шкиве привода генератора.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверните коленчатый вал баллонным ключом за болт крепления шкива привода генератора через отверстие в нише правого колеса (чтобы легче провернуть вал, можно вывернуть свечи зажигания) так, чтобы.
6. Проверьте совпадение меток на шкиве распределительного вала и задней крышке ремня привода распределительного вала.
7. Если метка на шкиве находится с противоположной стороны от метки на задней крышке, значит, в ВМТ находится поршень второго цилиндра. Проверните коленчатый вал на один оборот.
Как выставить метки грм на оке
Особенности устройства ГРМ
Отечественный автомобиль особо малого класса ВАЗ с индексом 1111 (11113) — единственная модель автоВАЗа из всего семейства, которая комплектовалась двухцилиндровым двигателем. При этом во время создания этого мотора конструкторы постарались максимально унифицировать этот мотор с другими типами, в частности — от автомобилей ВАЗ-2108-21099. Результатом такой работы стало то, что принцип работы узлов и многие элементы у этих установок одинаковы и взаимозаменяемы (к примеру, ЦПГ), разница лишь в количестве.
Особенности устройства ГРМ
То же касается газораспределительного механизма. Суть работы — идентична, так же как и конструкция, но у ВАЗ «Ока» 11113 распред. вал имеет всего 4 кулачка. Поэтому техническое обслуживание силовой установки малолитражки не отличается от ВАЗ-2108.
На «Оке» используется газораспределительный механизм с верхним расположением распределительного вала, который установлен в головке блока цилиндров двигателя. Это позволило отказаться от ряда составных элементов (штанги, коромысла). В такой конструкции кулачки распред. вала воздействуют на клапаны посредством толкателей. При этом обязательно наличие теплового зазора между составными элементами (кулачок-толкатель-пятка клапана), который компенсирует изменение геометрических параметров, происходящих из-за расширения металла в результате нагрева.
Но в процессе работы мотора происходит износ поверхностей кулачков, толкателей и пяток в результате трения, из-за чего тепловой зазор меняется. Причем не обязательно, что он будет увеличиваться, бывает и так, что зазор уменьшается. Происходит это зачастую из-за некачественного масла, которое приводит к появлению отложений на рабочих поверхностях ГРМ.
В результате изменения теплового зазора происходит нарушение фаз газораспределения, из-за чего силовая установка теряет мощность (которой у «Оки» и так «негусто»), повышается расход топлива, снижается динамика. А все из-за того, что клапаны открываются либо недостаточно (увеличенный зазор) или неплотно прилегают к седлам (уменьшенный зазор).
Для компенсации изменения теплового зазора, в ВАЗ-1111 используются специальные регулировочные шайбы, которые помещаются в специальное посадочное место в толкателе. То есть, контакт кулачка распределительного вала происходит не с толкателем, а установленной шайбой.
Чтобы тепловой зазор соответствовал норме, требуется периодическая регулировка клапанов на «Оке». Из-за конструктивных особенностей ГРМ весь процесс сводиться к установке шайб необходимой толщины.
Когда нужно проводить регулировку?
Регулировать зазор клапанов на «Оке», согласно рекомендации производителя, должны проводиться каждые 30 тыс. км. Но это далеко не точный показатель, поскольку многое зависит от условий эксплуатации. Так, смазочные материалы, топливо, климатические условия, особенности и интенсивность использования авто могут значительно повлиять на работу ГРМ, и выполнять работы по регулировке теплового зазора придется раньше.
Существует ряд признаков, указывающих на изменение теплового зазора:
Некоторые отмечают, что повышается и расход топлива. Это так, но в «Оке» используется карбюраторная система питания (кроме моделей последнего выпуска, оснащающихся китайским 3-цилиндровым агрегатом), поэтому определить количество расходуемого топлива просто нереально, и такой признак изменения теплового зазора можно в расчет не брать.
Этот вид обслуживания вполне можно сделать и своими руками, поскольку весь процесс не сложный, но нужно знать, как правильно отрегулировать клапана на «Оке».
Главное, что нужно знать, так это какой зазор клапанов на «Оке» считается нормальным. Здесь все зависит от того, какой это клапан: для впускного он составляет 0,2 мм (допускается погрешность 0,05 мм), а для выпускного — 0,35 мм (погрешность та же).
Что потребуется?
Единственная проблема, связанная с проведением настройки ГРМ, — это регулировочные шайбы. Дело в том, что профессиональный комплект их стоит достаточно дорого, поскольку он включает в себя шайбы с толщиной от 3,0 до 4,5 мм (с шагом всего 0,05 мм).
Но многие автомагазины продают эти шайбы по отдельности, поэтому цена одной шайбы невысокая. Только в процессе проведения работы придется делать все необходимые расчеты, отправляться в автомагазин, приобретать нужные по размерам элементы и закачивать сборку.
Помимо этого потребуется также наличие специальных приспособлений — инструмент для отжима клапана и фиксатора. Поскольку на «Оку» этот специализированный инструмент практически не встречается, то можно купить обычный — для ВАЗ-2108, и немного его доработать.
Инструмент для отжима состоит из трубки и отверстиями для закрепления на шпильках клапанной крышки, и ручки с изогнутым рычагом (заостренный на конце), соединенных через ось, что позволяет рычагу свободно двигаться.
Работает инструмент просто: на трубку надевается ручка с рычагом. Затем она фиксируется на шпильках клапанной крышки. Ручка свободно перемещается по трубке, что позволяет ее установить точно напротив кулачка. Рычаг устанавливается между кулачком и толкателем, при нажатии на ручку, он сжимает пружину клапана, и остается лишь установить фиксатор, чтобы толкатель удерживать в отжатом положении. Как все происходит можно будет увидеть ниже на фото.
Что касается доработки инструмента от ВАЗ-2108 для работы с ВАЗ-11113, то всего лишь потребуется просверлить в трубке два сквозных отверстия, расстояние между которыми соответствует положению шпилек клапанной крышки двигателя «Ока» (оно составляет 17,8 см).
Вообще же для проведения регулировки потребуется:
Последовательность действий
Все работы выполняются на холодном двигателе. Весь процесс делается так:
С авто снимаем корпус воздушного фильтра. Карбюратор накрываем ветошью;
Напоследок отметим, что данная операция проводится также и в случае проведения работ, связанных со снятием распределительного вала, к примеру, при замене сальников клапанов.
Статья в тему — Регулировка клапанов ВАЗ «Классика»
