Мощность на колесах автомобиля
мощность на колесах/мощность паспортная. в чем различие?
Вот тут натолкнулся на разные мнения и решил разобраться, где же кроется истина. Возьмем для примера мною любимый автомобиль Опель Астра GTC 1,6T. По паспорту развивает 132 кВт. делим на 0,73549875 (т.к. 1л.с.=735,49875 Вт) и получаем 179,47 л.с., что маркетологами округляется до красивых 180 л.с. Это мощность, развиваемая на маховике двигателя, который для этого на заводе был установлен на специальном стенде и работает в условиях близких к идеальным.
Итак, покатавшись на стоке, естественно хочется большего и мы едем к волшебникам делать чудесное превращение из лягушки в принцессу (в простонародье чип-тюнинг). Нам обещают приличный прирост л.с., опять же на примере GTC должно выйти 220 л.с. (т.е. +40 л.с.) После этого самые пытливые пойдут замеряться на стенде и будут разочарованны скромными цифрами. Порывшись в Инете и собрав статистику мощность GTC после чип-тюна на замерах составляет в среднем 178-185л.с. Спрашивается нафига платить за тюнинг, если мощность выросла максимум на 5 л.с. от паспортной. Ну пусть в паспорте приврали чуток, но все равно прибавка какая-то хреновая выходит.
Но разобравшись глубже можно понять, что меряли мощность на колесах, соответственно нужно учитывать потери в КПП через сцепление. КПП в свою очередь передает мощность через дифференциалы, привода, карданный вал. Все эти механизмы поглощают часть мощности. Очень много зависит от типа трансмиссии, размера шин, температуры КПП, подшипников и еще кучи факторов. Потери варьируются в пределах между 18%-28% (средняя статистика). Поэтому средние 181,5 л.с. с колес (в случае некоторых Dino — со ступиц) умножаем на средние 23% потерь и получаем 181,5*1,23=223,2 л.с. (вот вам и обещанные тюнерами ориентировочные 220 л.с.)

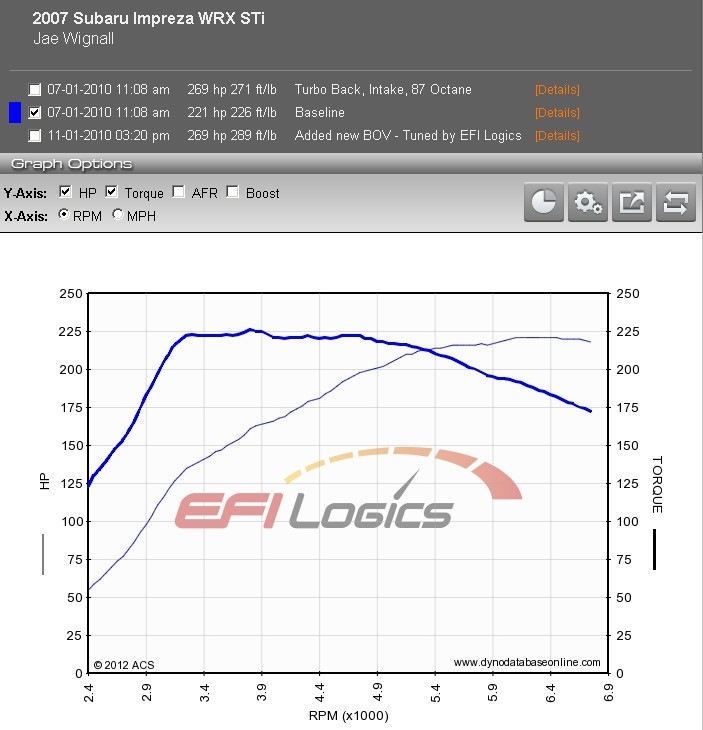

На примере Субару WRX STI 2.5 литра 2008+ по паспорту 300 л.с., а на колесах всего 220-225 сил (по базам дино замеров)

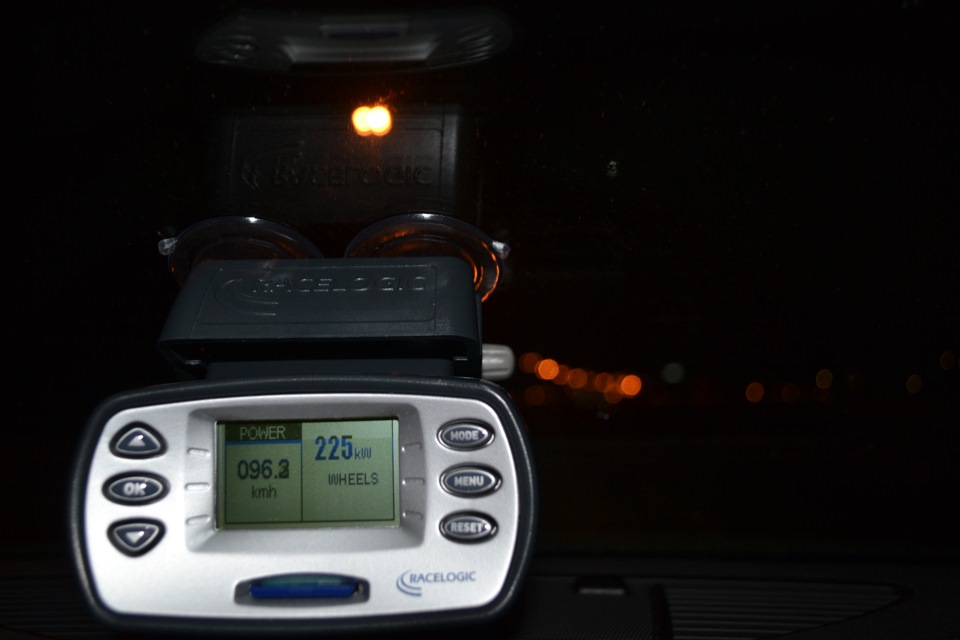

Сегодня замерил по Рейс Лоджику свою мощу с колес, получил вот что:
учитывая, что Ауди имеют достаточно неплохой КПД в отношении потерь от двига к колесам: 225кВт/0,73549875=305,91 л.с. умножаем на минимальные 18%=360,97 л.с. на маховике. Т.е. если бы я покупал сейчас машину на заводе, то в паспорте бы увидел около 360 л.с.
Популярные автомобили
Мощность и момент на колесах
В первой части мы рассмотрели понятия мощности и момента двигателя. Теперь же посмотрим что происходит на колесах. Как зависит момент на колесах от текущей передачи. На каких оборотах двигателя лучше переключаться для наибольшей топливной экономичности и для интенсивного разгона. Посмотрим видео разгона VW Polo GTI с коробкой DSG7 до максимальной скорости.
Возьмем автомобиль VW Polo GTI с рядной четверкой объемом 1,4 л с непосредственным впрыском и наддувом от нагнетателя и турбокомпрессора. Двигатель развивает 180 л.с. (на 6200 об/мин) и за счет «двойного» наддува имеет полку момента в 250 Н·м в диапазоне с 2000 до 4500 об/мин.
VW Polo GTI с коробкой DSG7. Максимальная скорость 229 км/ч
Момент и мощность на колесах
Мощность на оси колес примерно равна мощности выдаваемой двигателем за вычетом КПД трансмиссии и всех вращающихся компонентов между колесами и двигателем. Момент же может сильно отличаться в зависимости от выбранной передачи. Момент на оси колес равен моменту на двигателе, умноженному на произведение передаточного числа передачи в коробке и главной пары в дифференциале. Каждая передача характеризуется своим передаточным числом, равным отношению количества зубцов на шестернях. Высшие передачи могут иметь передаточное число меньше единицы, но из-за понижающей пары в дифференциале на колеса все равно передается больший момент. Скорость же вращения колес падает прямо пропорционально росту момента. Также нужно принимать во влияние радиус колес. Чем он больше, тем меньше крутящего момента с двигателя будет прикладываться для движения автомобиля, но тем быстрее он будет ехать.
Рассмотрим момент, передаваемый на колеса, в зависимости от передачи.
Зависимость момента на колесах от их угловой скорости на разных передачах. Для сравнения приведен момент на коленвале двигателя в зависимости от его угловой скорости
Коробка передач имеет передаточное число для первой передачи равное 15,53. Это означает что момент на оси колеса будет умножен почти в 15 раз. Для момента на двигателе в 250 Н·м момент на колесах будет равен 3880 Н·м. Но при этом максимальная угловая скорость колеса будет составлять 419 об/мин при оборотах двигателя 6500 и этим будет обусловлена максимальная скорость на первой передачи.
Рассмотрим зависимость момента от скорости. Для диска с параметрами 7Jx17 и покрышек с профилем 215/40 радиус колеса составляет 0,3 м. Зная угловую скорость колеса легко вычислить скорость автомобиля.
Зависимость момента на колесах от скорости автомобиля
Обратим внимание на то, что на первой передаче момент на колесах при оборотах двигателя в 6500 об/мин больше, чем для всего диапазона второй передачи. Хотя момент на двигателе меньше, чем если бы мы переключились на вторую передачу. Это означает что для сохранения максимального момента на колесах переключаться с первой на вторую стоит лишь тогда, когда двигатель упрется в ограничитель оборотов, несмотря на то, что мы прошли уже и максимум момента и максимум мощности на двигателе.
Тоже самое справедливо и для второй передачи, а начиная с третьей, передаточные отношения передач подобраны так, что момент для переключения передач (для сохранения максимального момента на колесах) смещается на более ранние обороты и проходит где-то в районе максимума мощности.
Режим экономии топлива
Режим максимальной экономии топлива характеризуется движением на малых оборотах. Ведь для поднятия оборотов нужно больше открыть дроссельную заслонку, впуская больше воздуха в двигатель. А пропорционально росту воздуха будет расти и потребление топлива. При этом, чтобы езда была уверенной необходимо ехать на максимальном моменте. (Кроме того двигатель развивая максимальный момент будет работать экономичнее чем даже на меньших оборотах, но идя «внатяг»). Для этого нужно переключать передачи так, чтобы обороты двигателя на следующей передачи попадали в зону (начала полки) максимального момента.
Рассмотрим зависимость скорости автомобиля в зависимости от оборотов двигателя на разных передачах в режиме экономии топлива.
Красной стрелкой отмечена скорость на разных передачах
Очень кстати приходится наличие «двойного» наддува, позволяющего получить максимум момента начиная с 2000 об/мин. А наличие семиступенчатой коробки DSG позволяет в полной мере реализовать тяговитость низов. Автоматы с двойным сцеплением имеют очень быстрое время переключения передач, а благодаря плавной передачи момента с одной передачи на другую, делают переключение очень плавным (без рывков). Все это позволяет двигаться на скорости 90 км/ч при 2000 об/мин (максимальные обороты при разгоне при этом не превышают 3000 об/мин). Этим достигается крайне эффективный с точки зрения топливной экономичности режим передвижения. Большое количество ступеней нужно для экономичного передвижения на невысоких оборотах. Заявленный расход в смешанном цикле составляет 6л/100км.
Режим интенсивного разгона
Интенсивный разгон характеризуется переключением передач таким образом, чтобы на колесах был наибольший момент. Причем, как мы уже выяснили, в зависимости от передаточных чисел передач может быть так, что момент на колесах на текущей передаче больше чем на следующей, хотя момент на двигателе наоборот меньше.
Зависимость скорости от оборотов двигателя на разных передачах в режиме интенсивного разгона. Пунктиром приведены характеристики двигателя — момент и мощность
В заключении посмотрим видео с разгоном автомобиля до максимальной скорости. DSG7 в режиме Sport не включает седьмую передачу.
Все о коробке передач и передаче момента на колеса
В этой статье мы поговорим о влиянии коробки передач на динамические характеристики автомобиля.
Что разгоняет автомобиль? Ответ — двигатель. Двигатель обладает характеристикой крутящего момента в зависимости от оборотов.
От чего зависит динамика автомобиля – от крутящего момента на колесах. Как мы уже выяснили из предыдущей статьи, максимальный приведенный крутящий момент с двигателя получается в точке его максимальной мощности.
Рассмотрим график крутящего момента и мощности атмосферного мотора обьемом 2.5л
Как видим из картинки максимальный крутящий момент равняется 242Нм при 5100 об/мин, а максимальная мощность 208 л.с. при 6800 об/мин
Давайте посчитаем средний крутящий момент у этого двигателя в диапозоне 2000-6000 об/мин.
На 2000 об/мин мы имеем 175Нм, на 6000 об/мин 234Нм, как результат в среднем мы получаем 220Нм в диапозоне 2000-6000об/мин у данного двигателя.
Что будет если в коробке передач будет всего 1 передача? Крутящий момент будет всегда прямо пропорционально передаваться на колеса от двигателя через 1 передачу. И если предположить, что у нас главная пара так же 1 к 1, то график крутящего момента на колесах будет в точности повторять график крутящего момента двигателя умноженный на передаточное число той самой 1 передачи.
Недостаток такой схемы в том, что нам придется выбирать: делать эту передачу короткой чтобы более-менее динамично ускоряться, но иметь максимальную скорость, например 70км/ч, или длинной, скажем до 200км/ч, но тогда даже стронуться с места будет достаточно проблематично.
Посчитаем передаточное число, для того чтобы получить 200км/ч при 6000 об/мин на 1 передаче, на колесах размером 225/45 R17. Длинна окружности колес – 1.993м. 200км/ч это 3.33 км/мин или 3333 метра в минуту. 3333/1.993 = 1672.3 об/мин если сделать прямую передачу. Следовательно, чтобы на 6000 об/мин получить 200км/ч нужно поставить понижающий редуктор в 3.587 раза (для простоты округлим до 3.6). То есть уменьшаем обороты в 3.6 раза, во столько же повышаем момент.
Вот так будет выглядеть график крутящего момента НА КОЛЕСАХ в разгоне 0-200 км/ч, для мотора 2.5л показанного выше. Т.е. каждая точка графика умножается на 3.6.
Оговоримся сразу, что мы стартуем с помощью сцепления на 2000 об/мин, поэтому диапазоном, лежащим до 2000 об/мин пренебрегаем. В реальности же средний крутящий момент будет еще меньше, и двигатель вообще может не стронуть автомобиль с места.
Давайте посчитаем средний (интегральный) крутящий момент на колесах в диапазоне 0-200 км/ч. 3,6*220 — примерно 792Нм.
Из-за чего так происходит? Все дело в моментной характеристике ДВС. Даже у мотора мощностью 208 л.с. обьемом 2.5 литра при 2000 об/мин всего 175Нм крутящего момента. Учитываю нашу длинную одноступенчатую прямую КПП, 792Нм на колесах это крайне мало для адекватного ускорения.
Давайте добавим еще 1 ступень, получив двух ступенчатую коробку передач. Допустим первая передача имеет передаточное отношение 2:1 к нашей старой передаче, то есть понижает обороты вдвое, удваивая крутящий момент. Вторая передача останется так же до 200км/ч. Итого первая передача до 100км/ч, понижение оборотов в 7.2 раза, вторая до 200 км/ч понижение в 3.6 раза.
Давайте посчитаем средний (интегральный) крутящий момент на колесах в диапазоне 0-100 км/ч. 220*7.2 = 1584 Нм. Он стал вдвое выше из за передаточных чисел. В диапазоне 100-200 км/ч он так же будет выше, потому что после переключения на вторую (100км/ч), стрелка тахометра упадет на 3000 об/мин, а значит и средний крутящий момент мотора в диапазоне 3000-6000 об/мин будет выше, и составит примерно 225Нм.
Средний крутящий момент в диапазоне 100-200 км/ч составит примерно: 3.6*225Нм = 810 Нм. Значит в среднем по диапазону 0-200км/ч: (1584+810)/2 = 1197Нм. То есть добавив всего 1 передачу мы увеличили средний крутящий момент на 51%: с 792Нм до 1197Нм, следовательно, и время разгона 0-200 км/ч сократилось бы в полтора раза.
А теперь представим, что мы поставим современную 5 ступенчатую КПП,
где:
0-50км/ч – 1-я передача, понижение оборотов в 14.4 раза,
50-100км/ч — вторая, понижение оборотов в 7.2 раза,
100-150км/ч — третья, понижение оборотов в 4.8 раза,
150-200км/ч — четвертая понижение оборотов в 3.6 раза,
200+ км/ч — пятая.
Посмотрим, как изменится график момента на колесах:
Посчитаем средний крутящий момент на колесах по диапазонам:
0-50 км/ч диапазон 2000-6000об/мин – 220Нм*14.4 = 3168Нм
50-100 км/ч диапазон 3000-6000об/мин – 225Нм*7.2 = 1620Нм
100-150 км/ч диапазон 4000-6000об/мин – 230Нм*4.8 = 1104Нм
150-200 км/ч диапазон 4500-6000об/мин – 235Нм *3.6 = 846Нм
Средний крутящий момент в диапазоне 0-200 км/ч: (3168+1620+1104+846)/4 = 1684 Нм.
Следовательно имея 4 передачи в диапозоне 0-200 км/ч дают нам в 2.1 раза крутящего момента больше по сравнению с 1 ступенчатой КПП и на 40% больше по сравнению с 2 ступенчатой.
Но при этом если бы у нас было еще пару передач, то мы могли бы еще «сжать» диапазон каждой и получить дополнительные пару % момента на колесах.
Какой вывод можно сделать:
Чем больше передач, тем выше средние обороты, а следовательно мы находимся ближе к точке максимальной мощности мотора, а следовательно получаем максимальную отдачу от мотора.
А что будет если сделать очень много передач. Бесконечно много. До каких пор мы можем увеличивать средний крутящий момент на колесах? Так придумали вариаторную кп.
Вариатор позволяет держать мотор всегда на пике мощности на высоких оборотах, подбирая при этом максимальные передаточные числа чтобы получить максимальный крутящий момент на колесах, а следовательно ускорение.
Можем ли мы построить график крутящего момента на колесах вариатора – да.
Средний крутящий момент в диапазоне 0-200 км/ч тут составит порядка 1900Нм, что на 15% больше чем у 4-х ступенчатой акпп, и на 10% больше чем у 5- ступенчатой и лишь на 2% больше чем у 10 ступенчатой акпп. Больше получить невозможно.
Что произойдет если поставить маленькие колеса или скажем укоротить ГП? Наши передачи «сожмутся», станут короче, а момент пропорционально вырастит. Если раньше вы ехали 50км/ч на 1-й и 100км/ч на второй, то укоротив на 10% ГП, вы станете ехать 45 и 90 км/ч соотвествественно, но 90-100км/ч вам придется уже ехать на третей. Другими словами вы «виртуально» увеличиваете количество передач, но эффект будет иметь действие, если вы точно знаете, под какой скоростной диапазон подбираете передаточные числа.
Чем больше передач — тем выше средний крутящий момент на колесах. Тем быстрее разгон автомобиля.
Вариаторные коробки передач максимально эффективно реализуют потенциал двигателя на дорогу.
4 передачи в диапазоне 0-200км/ч всего на 15% хуже, если бы их было 10, но при этом втрое лучше чем 1. Поэтому делать более 6-7 разгонных передач практически нет смысла
Укорачивать коробку передач ГП или колесами надо с умом — нужно заранее знать какой скоростной диапазон вы хотите оптимизировать
Измерение мощности — какая разница между мощностью с колес и на маховике.
Измерение мощности на динамометрическом стенде, вроде все просто, но почему так много вопросов возникает? Мощность — с колес, с маховика. Единицы измерения мощности в лошадиных силах индикаторная (механическая), а может метрическая или киловаттах. Думаю, многим будет интересно с этим раз и навсегда разобраться.
Что бы лучше в этом разобраться начнем с Джемса Уатта и его парового двигателя, и постепенно дойдем до самых современных методов измерения мощности, используемых в автомобильной промышленности и гоночной индустрии.
Джеймс Уатт (1736-1819) был ученым из Шотландии, инженером, изобретателем, а также инноватором, человеком, который смог извлечь выгоду из своего изобретения. Более того, можно сказать, что он был одним из первых тюнеров двигателей. Все началось с того, что к нему обратился его друг профессор физики Джон Андерсон с просьбой отремонтировать действующий макет паровой машины Ньюкомена. Паровая машина Ньюкомена существовала уже пятьдесят лет до него, и применялась большей частью для откачки воды и поднятия угля из шахт, однако, за всё это время она ни разу не была усовершенствована, и мало кто разбирался в принципе её работы.
Первым значительным усовершенствованием Уатта на паровой машине стало внедрение в 1769 году изолированной камеры для конденсации. А в 1782 году он изобретает машину двойного действия. В итоге, после “тюнинга” от Уатта эффективность паровой машины увеличилась более чем в четыре раза и стала легко управляемой.
К сожалению, машина оставалась бесполезной для изобретателя, как и любое другое изобретение без создания коммерческого спроса. Необходимо было начать продвижение изобретения.
И тогда Уатт предложил использовать паровую машину с доработанным механизмом для поднятия угля из шахты, и тем самым заменить традиционный источник энергии — лошадь. Лошади в то время были использованы для подъема угля до уровня земли. Но как объяснить прижимистым шахтовладельцам, что им предлагают купить более эффективную альтернативу, и оценить преимущества нового приспособления?
Уатт сделал измерения на нескольких лошадях и рассчитал производительность средней рабочей лошади в течение всего рабочего дня. После расчетов именно Уатт дает название этой единице измерения – “Лошадиная сила”, которое в дальнейшем звучит как BHP (brake horsepower) и imp HP (imperial horsepower). Теперь он мог шахтовладельцам показать выгоду, т.е. сколько лошадей они могли бы заменить при использовании одного парового двигателя, а для себя начинать рассчитывать прибыль в предвкушении радужных перспектив.
Однако, все попытки Уатта поставить свои изобретения на коммерческую основу не имели успеха до тех пор, пока не состоялась судьбоносная встреча с предпринимателем Мэттью Болтоном. Совместная компания «Boulton and Watt» (англ. Boulton and Watt) успешно работала на протяжении двадцати пяти лет, в результате чего Уатт становится весьма и весьма состоятельным человеком.
А вот дальше начинается небольшая путаница. Изначально Уатт использовал индикаторные единицы измерения (Imperial units) т.е. фунт и фут (pounds and feet) и следующий расчет – средняя лошадь способна поднять груз 550 фунтов на высоту 10 футов за 10 секунд.
Остальная Европа хотела определение на основе метрических единиц. Это почти, но не совсем, то же самое. Английская или индикаторная (imperial) лошадиная сила при преобразовании в метрическую, показывает на 1.5% более высокие числа. Метрическая л.с., используемая в большинстве европейских стран, определяется как 75 кгс·м/с, то есть как мощность, затрачиваемая при равномерном вертикальном поднимании груза массой в 75 кг со скоростью 1 метр в секунду при стандартном ускорении свободного падения (9,80665 м/с²).
На Втором Конгрессе Британской Научной ассоциации в 1882 году принимается уже новая единица измерения мощности — ватт (обозначение: Вт, W), названая в честь Джеймса Уатта (Ватта), создателя универсальной паровой машины. До этого же при большинстве расчётов использовались введённые Джеймсом Уаттом лошадиные силы.
Ватт – единица измерения мощности в Международной системе единиц (СИ).
1 ватт определяется как мощность, при которой за 1 секунду времени совершается работа в 1 джоуль. Таким образом, ватт является производной единицей измерения и связан с другими единицами СИ следующими соотношениями:
Вт = Дж / с = кг·м²/с³
Вт = H·м/с
Или, если через лошадей, то поднятие груза 1000 Ньютонов (98.1 кг) на высоту 1 метр за 1 секунду. Единица измерения кВ (киловатт)
Мощность в киловаттах всегда и во всем мире будет одинакова, а вот лошадиные силы разные. Для перевода можно использовать следующие коэффициенты:
1 кВт = 1.34 л.с – английское обозначение HP. Используется в основном в Англии и США.
1 кВт = 1.36 л.с — Лошади́ная си́ла (русское обозначение: л. с.; английское: hp; немецкое: PS; французское:CV) — внесистемная единица мощности. Используется в большинстве европейских стран и России.
1 HP Англо-американская л.с. равняется = 1.015 Русско-европейской л.с.
Также для пересчета англо-американского крутящего момента в международную систему СИ:
Крутящий момент (Torque) является хорошим индикатором способности двигателя выполнять работу. Момент силы имеет размерность “сила на расстояние” и имеет единицу измерения N-m или lbf-ft.
Совпадение размерностей этих величин — не случайность; момент силы 1 Н·м, приложенный через целый оборот, совершает механическую работу и сообщает энергию 2π джоулей
Где:
T = крутящий момент
Wb = эффективная работа за один оборот
Крутящий момент на самом деле то, что вы чувствуете во время вождения автомобиля. Давайте представим, что мы хотим растолкать автомобиль. Когда мы начинаем толкать авто, которое трудно сдвинуть с места, мы прилагаем усилие или крутящий момент, передающийся на колеса, даже если машина остается бездвижна. Только, когда мы сдвинем авто с места, будет произведена работа. Время, в течение которого мы толкаем, и определяет мощность, которую мы имеем.
Для демонстрации концепции, давайте представим, что у машины нет аэродинамического сопротивления, трения и т.д., и попросим 120 килограммового штангиста растолкать машину, начиная с 0 км/час, пока он не достигнет своей максимальной скорости (где-то 20 км/час). В этой точке он больше не будет прилагать усилие (момент), а просто будет бежать с машиной (не забывайте, что в нашем эксперименте нет сопротивления, потерь и т.д.). Скорее всего, он разовьет 20 км/час (свой максимум) через 50 метров. Если же мы попросим растолкать машину 90 килограммового Чемпиона мира в беге на 100 метров, то он скорее всего через 50 метров достигнет только 15 км/час, но будет продолжать разгонять (ускорять) машину. Когда он достигнет скорости 20 км/в час, то он будет продолжать ускорятся, прилагать момент для ускорения машины, скажем до 30 км в час. Для того, чтобы протолкать машину на 100 метров штангист и бегун затратят одинаковое количество времени, и точку 100 метров они достигнут в один момент времени. Это значит, что у штангиста и бегуна одинаковая мощность. Если же машину будет толкать здоровенный мужик с моментом и силой, как у штангиста, и скоростью, как у бегуна, то он будет продолжать ускоряться, толкая машину, и в точке 50 метров при достижении скорости 20 км/ч. И в итоге затратит меньше времени на 100 метров, так как его мощность больше, чем у штангиста и бегуна. Если все это перевести на язык машин, то штангист это Американский 5 литровый Шеви, бегун – Хонда интегра 1.8, а здоровенный мужик – Порше турбо.
Теперь мы понимаем, что мощность и крутящий момент величины, связанные между собой. В тематических автомобильных журналах и на интернет форумах чаще всего используют формулу, описывающую соотношение между крутящим моментом и мощностью. Кривая мощности и крутящего момента всегда будут пересекаться при частоте вращения коленчатого вала 5252 об/мин в английской (imperial) системе измерения и при 9549 об/мин при использовании kW» and «Nm» (международная система СИ).
ИЗМЕРЕНИЕ МОЩНОСТИ “Dynamometer”. Какая разница между мощностью с колес и на маховике?
Ключ к пониманию чего-нибудь заключается в определении основных слов объекта (предмета) “Dynamometer” – состоит из двух слов (dynamo) — это греческое слово обозначающее “power in motion” – мощность, сила в движении. Второе слово “meter” также имеет греческое происхождение – измерение. Или просто Дино – можно описать, как стенд (машина) для измерения мощности в движении.
Существует два типа Дино (стендов) – моторный стенд (engine dynamometers) и роликовый, барабанный, колесный стенд (chassis dynamometers). Для того, чтобы измерить мощность двигателя на моторном стенде, необходимо его снять с машины и установить на моторный стенд, подключив напрямую к маховику. Для этого используются специальные адаптеры, также необходимо подключить систему охлаждения и т.д. Данная процедура занимает много времени. Поэтому этот вид стендов в основном используют разработчики моторов.
Для тюнинга автомобилей такой вид стендов используется редко из-за сложности подключения, больших трудозатрат и т.д. Для целей доводки двигателей более эффективен колесный стенд по экономическим соображениям. Гораздо дешевле использовать колесный стенд, и вот о них мы сегодня и поговорим.
Колесный стенд – специально спроектирован для измерения мощности. Двигатель, генерирует мощность на маховике, которая в свою очередь передается в КПП через сцепление. КПП далее передает мощность через дифференциалы, привода, карданный вал на колеса. Все эти механизмы поглощают часть мощности и как результат, мощность, поставляемая к колесам – меньше, чем на маховике двигателя. Потери могут варьироваться от 18% и до 28%. Мощность на колесах это то, что определяет характеристику, эффективность автомобиля.
Количество потерь варьируется от автомобиля к автомобилю, очень много зависит от типа трансмиссии, размера и давления в шинах, температуры КПП, подшипников и т.д и даже от того, как автомобиль пристегнут к стенду.
Колесные стенды делятся на несколько типов: инерционные, нагрузочные со своей классификацией. Большинство колесных стендов спроектированы на измерение мощности только с колес, но есть те, которые способны сделать замер мощности не только с колес, но и с маховика. Для этого, данный тип стендов производит замер не только мощности с колес, но и определяет потери, вот для этого и измеряют свободный выбег.
Выбег: Свободное движение системы вращающихся масс стенда и колеса (колес) с испытуемой шиной, затухающее под действием сил сопротивления их вращению.
Давайте взглянем на результаты замера на популярном автомобиле Skoda Octavia II с двигателем 1.8 TSI
Как я уже писал выше, на замер мощности с колес оказывает влияние множество факторов (размер колес, сход-развал, давление и тип шин, температура и вязкость масла в КПП, редукторах и т.д.), но эти погрешности в основном относятся к возникающим потерям, которые измеряются отдельно, после замера мощности с колес методом выбега.
На данном примере я покажу, как влияет замер мощности в зависимости от выбранной передачи. Первое условие – необходимо выбрать передачу, на которой происходит замер, как можно ближе к передаточному соотношению 1:1. В основном это предпоследняя передача в КПП. Скажем, на 5-ти ступенчатой КПП это будет 4-я передача. На испытуемой Шкоде установлена 7-ми ступенчатая КПП DSG. Для наглядности мы сделаем замер на 5-й и 6-й (жирные линии) передаче и наложим полученные графики замеров друг на друга.
Как мы видим максимальная мощность и крутящий момент, на маховике, в обоих случаях практически идентичен (207 л.с, 270 Нм). А вот потери (зеленные линии) сильно отличаются – 54.5 л.с на 6-ой передачи против 40.6 л.с. на 5-ой. Разница составила 14 л.с и соответственно мощность с колес отличается на такую же величину (147,5 л.с против 162 л.с с колес). Вывод – если вы решили сравнить данные замеров мощностных характеристик двух автомобилей, то, как минимум, (если не учитывать также значительные потери от размера колес и т.д.), необходимо знать на какой передаче был сделан замер (может там вообще на 3-й передаче).
Далее, точка максимальной мощности с колес и с маховика очень редко приходятся на одни и те же обороты двигателя. Если посмотреть на выше указанный график, то максимальная мощность с колес при замере на предпоследней передаче приходится на 4800 об/мин, а с маховика в обоих замерах на 5400 об/мин.
Объяснение этому очень простое. Как мы уже рассмотрели, мощность является соотношением крутящего момента умноженного на частоту вращения и поделенное на константу (в зависимости от системы измерения). Следовательно, после того, как кривая момента начинает падать, начинается и уменьшение прироста мощности, НО! возникающие потери продолжают только увеличиваться, соответственно мощность с колес не только будет иметь меньший прирост с увеличением оборотов двигателя, а также может начать падать (как в примере жирная синяя линия). Ситуация еще больше усугубляется на автомобилях 4х4, так как там значительно выше потери в сравнении с передним приводом рассматриваемым в данном примере.
Возникающие потери в основном зависят от скорости автомобиля (скорости вращения колес) – чем выше скорость, тем больше потери. Поэтому при замере на разных передачах, на одних и тех же частотах вращения двигателя будут различные потери и естественно различные значения мощности с колес.
