В виду повышенной влажности, отмечаемой в ванной комнате, устанавливать и пользоваться электрическими приборами в ней нежелательно. Однако для удобства и комфорта членов семьи, располагать некоторую технику в этом помещении приходится. В большинстве случаев здесь размещаются стиральные машинки и водонагреватели.
Не стоит спешить устанавливать бойлер и стиралку кое-как, некоторые умудряются организовать их питание одной розеткой. Такие действия небезопасны и могут привести к пожару или удару током. О том, как грамотно, с соблюдением всех правил подключить водонагреватель и стиральную машину, расскажем в данной статье.
Общие принципы подключения
Если говорить откровенно, то в помещении ванной люди обычно не ограничиваются включением только машинки и бойлера. Помимо этих агрегатов в комнате пользуются феном, электрической бритвой, «полотенчиком», световыми приборами. Конечно, это не совсем безопасно, но если грамотно организовать электрическое питание техники, отказываться от привычного комфорта не придется. Правильная схема подключения приборов минимизирует риски замыкания, возникновения пожара или удара пользователя током.
Крупные потребители электроэнергии, такие как бойлеры, характеризующиеся мощностью более 3,5 кВт, необходимо включать в электросеть напрямую от отдельного автомата, обязательно предусмотрев наличие на участке низковольтного аппарата, предназначенного для отключения питания цепи в случае возникновения утечки тока. Или это делается с применением дифавтомата с током срабатывания не более 30 мА.
Включение полотенцесушителя в отдельную электрическую розетку не совсем эстетично смотрится в интерьере, поэтому при формировании электрической цепи его желательно подключить к автомату напрямую.
Так какое количество розеток лучше всего предусмотреть в ванной комнате при прокладывании электропроводки? В случае, когда в помещении не установлена машина-автомат, достаточно одной-двух электрических точек, если же здесь будет располагаться и бойлер, и стиралка, лучше сделать три-четыре розетки.
Размещение розеток и электроприборов
Согласно ГОСТ Р 50571.11-96 (МЭК 364-7-701-84), части 7, разделу 701, ванная комната условно подразделяется на зоны, которые указывают на допустимость или недопустимость установки в них электрических приборов. На рисунке можно увидеть эти зоны.
Взглянув на представленное изображение, пользователь может четко определиться, в каком месте установка электрооборудования возможна, а в каком категорически запрещена. Итак:
В нулевой, первой и второй зоне запрещено устройство соединительных коробок, распределительных и управляющих устройств.
Регламентируют проведение проводки в ванной комнате и ПУЭ – правила устройства электроустановок. Пункт 7.1.40 говорит о требованиях к прокладке электрических проводов. Здесь описывается, что допускается как открытая прокладка кабелей нужного сечения, так и монтаж скрытой электропроводки. Допустимая температура их изолирования должна превышать 170 °C.
Пункт 7.1.48 рассматривает, насколько считается возможным монтаж штепсельных розеток в помещении с повышенной влажностью вообще. Согласно данным, устанавливать точки питания запрещено в общественных душевых, а в квартирах, домах и гостиничных номерах в ванной комнате можно размещать розетки, но исключительно в третьей зоне. Обязательно, чтобы электрические точки подключались через разделительные трансформаторы, аппарат УЗО или дифавтоматы, запрограммированные на ток срабатывания не более 30 мА.
Таким образом, согласно ГОСТу и нормам ПУЭ, розетки должны быть подключены через устройство защитного отключения, с током срабатывания до 30 мА, располагаться исключительно в третьей зоне. Что касается распределительных коробок, их рекомендуется размещать также в зоне 3, а еще лучше, вовсе за пределами ванной комнаты.
Обратите внимание, что нормативными документами описывается лишь размещение электрических точек согласно выделенным зонам. Информации, регламентирующей, на какой высоте должна располагаться розетка, нет. Поэтому продумывая схему расположения точек питания, устанавливайте их таким образом, чтобы обеспечить удобное включение приборов в сеть.
Как было сказано выше, монтировать розетки допустимо в третьей зоне, притом изделия обязательно должны быть оснащены защитной шторкой. Отличным вариантом является серия высококачественных электроустановочных изделий марки Legrand Plexo.
Выполнять требование ПЭУ необходимо, это гарантия безопасности вас и вашей семьи.
Схемы электрических коммуникаций
Основным правилом размещения мощных потребителей в ванной комнате является их включение через УЗО. Отдельный автомат ставить на стиральную машинку и водонагреватель также обязательно. Схема возможного подключения представлена ниже.
При устройстве новой электрической схемы ванной комнаты можно использовать как накладные, так и встраиваемые электрические изделия. Согласно ПЭУ, можно проложить наружную проводку, если вы не планируете затевать ремонт в санузле, или же проштробить стены и спрятать кабеля под отделочными материалами.
Коммуникации для крупных потребителей
Стиральная машинка-автомат и бойлер относятся к категории мощных потребителей электрической энергии, поэтому для их установки в помещении ванной необходимо обустроить отдельные линии, защищенные автоматами. Пользоваться одной розеткой и для стиралки, и для водонагревателя нельзя. Необходимо предусмотреть отдельную точку питания для каждого прибора, имеющую дополнительный щит с автоматом.
Какой провод нужен для подключения техники? Сечение кабеля подбираем, ориентируясь на мощность электроприбора. Провода желательно сваривать или запаивать. Соединение выполняется в герметичной распределительной коробке, полностью защищенной от влаги.
При устройстве электрической цепи желательно не использовать клеммники, лучше всего произвести обжимку, применив гильзы.
Распределительная коробка устанавливается вне ванной комнаты, но если такой возможности нет, монтируйте её в помещении, выбрав щит с классом защиты IP68. Водонагреватель обязательно подключать, используя электрощитовое устройство с двухполюсным автоматом, оснащенным УЗО.
Пользователи часто задают вопрос мастерам по ремонту техники: Какой автомат ставить на бойлер и стиральную машину? Чтобы ответить на него необходимо понимать от каких параметров зависит выбор автоматического выключателя (АВ) и допустимо ли его использование сразу на два бытовых прибора.
Какой автомат ставить на стиральную машину
Для правильного выбора АВ нужно понимать:
I = P / U
Значение силы тока и мощности для медных силовых кабелей с одной фазой
Значения тока и мощности для медных силовых кабелей с одной фазой
Подставляя эти значения в формулу получаем 2200 Вт / 220 V = 10,0 А.
Теоретически автомата на 10 Ампер должно хватить, но не спешите делать выводы. 🙂 Мы советуем все-таки ставить АВ на 16 Ампер и использовать медный кабель с сечением 2,5 мм квадратных. Почему? Потому что завтра вы захотите подключить более мощный электроприбор и 10А может оказаться мало.
На заметку! Характеристики проводки с алюминиевой жилой и медной значительно отличаются. Также крайне не рекомендуется делать “скрутку” из разных типов кабелей. Используйте специальные клеммники или аналогичные приспособления.
Значение силы тока и мощности для алюминиевых силовых кабелей с одной фазой
Значения тока и мощности для алюминиевых силовых кабелей с одной фазой
Какой автоматический выключатель ставить на бойлер
Общие правила для выбора АВ следующие:
И главное правило: не проводите электрические работы без соблюдения мер безопасности, достаточных знаний и опыта.
При наличии технических возможностей лучше использовать отдельный автомат на стиральную машину и водонагреватель определенного номинала. Соответственно к каждому источнику необходимо проложить по одному кабелю соответствующего сечения с запасом по току и мощности.
Данный материал поможет вам получить минимальные основы знаний, но право выбора какой автомат ставить на бойлер и стиральную машину лучше доверьте профессионалам, так как при монтаже крупной бытовой техники нужно учесть много параметров.
Полезные статьи по теме:
Не набирается вода в стиральную машину. Решаем проблему
Стиральная машина не отжимает или плохо отжимает белье. Возможные причины
Почему стиральная машина не сливает воду – распространенные причины и варианты решения
Почему стиральная машина не крутит барабан – устраняем проблему грамотно и всесторонне
Почему трясется стиралка? Как уменьшить вибрацию стиральной машины
Почему стиральная машина не греет воду: самые распространенные поломки
В частных домах и на дачах для приготовления горячей воды часто используются электрические накопительные водонагреватели или бойлеры. При отсутствии газоснабжения это единственный способ не чувствовать себя оторванным от цивилизации, чтобы условия проживания в вашем домике в деревне не отличались от комфорта городской квартиры. Чтобы можно принять горячий душ, помыть посуду, постирать белье…
Чтобы в частном доме или на даче, а может быть, и в городской квартире не испытывать неудобств со стиркой белья, домовладельцы устанавливают и стиральную машину. Однако, при одновременном включении её с водонагревателем или другой бытовой техникой, в квартире или на даче нередко выбивает автомат, потому что мощности электросети не хватает.
В этом случае, перед стиркой белья нужно выключить водонагреватель. А еще лучше, пройтись по дому и выключить все энергоемкие электроприборы, чтобы выделенная на дом мощность направлялась к стиральной машине. После стирки, соответственно, требуется быстренько пробежаться и включить электроприборы снова. Хотя, часто, стиральная машина и водонагреватель расположены в разных помещениях, на разных этажах или, даже, в разных постройках.
Но, главное, даже не в необходимости бегать и отключать одно, при желании включить другое. В доме обычно имеется несколько пар энергоемких электроприборов, и в этом случае, рассчитать, что нужно отключить, а что оставить, становится трудно. Легко запутаться. Но и отключать лишние электроприборы, например, электроконвектор в детской или дополнительный обогреватель в гостиной — не хочется.
Поэтому, для сохранения привычного комфорта пользования энергоемкой бытовой техникой нужно использовать современную автоматику — бытовой оптимизатор нагрузки на электросеть OEL-820. Это новейшая разновидность бытового реле приоритета с автоматическим дистанционным управлением неприоритетной нагрузкой по радиоканалу. Его установка и подключение не требует специальных знаний. Энергосберегающий прибор просто включается в розетку, а в него включается бытовая техника.
OEL-820 состоит из двух блоков. Блок А для подключения приоритетного (ведущего) электроприбора временного использования. Блок B для подключения неприоритетного (ведомого) энергоемкого электроприбора, который обычно включен в сеть постоянно, но его временное отключение не скажется на его работе. Например, при отключении накопительного водонагревателя на время работы стиральной машины, вода в нем даже не успеет остыть.
Следовательно, стиральную машину подключаем к блоку А, а водонагреватель к блоку B.
Теперь, водонагреватель всегда включен в сеть. Но, если будет включена стиральная машина (на любом этаже загородного дома), то водонагреватель автоматически дистанционно отключится на время работы стиральной машины.
Как только стирка закончится, накопительный водонагреватель продолжит работу.
В том случае, когда в в доме несколько пар энергоемких бытовых приборов, используется несколько OEL-820. Тогда, при выделенной на дом мощности 5 кВт можно эксплуатировать электрическую технику общей мощностью более 9 кВт! Вот это и есть главная задача и преимущество использования оптимизаторов нагрузки на электросеть!
Как это может быть?
Например, у вас есть 4 электроконвектора по 1 кВт, стиральная машина 2 кВт и водонагреватель по 1 кВт. Еще электрочайник 1 кВт и скважинный насос 1 кВт. Для их работы требуется мощность — 9 кВт. Но, при использовании OEL-820 с указанными парами электроконвекторов, потребляемая каждой парой мощность не превысит 1 кВт. Следовательно, 4 электроконвектора будут потреблять не более 2 кВт, стиральная машина и водонагреватель — не более 2 кВт. Электрочайник и насос не более 1 кВт. Всего — не более 5 кВт.
Эффект — невероятный! А теперь попробуйте посчитать, сколько электроэнергии вы сберегли? Сколько стоили бы дополнительные киловатты, которых вам раньше не хватало!
Подключение стиральной машины и бойлера — как лучше сделать
Современные бытовые электроприборы в большинстве своем имеют усиленную изоляцию или сконструированы так, чтобы в случае ее повреждения исключить попадание опасного потенциала на окружающих людей. Но есть категория устройств, имеющих металлические корпуса, которые подлежат обязательному заземлению. Особенно это касается устройств, контактирующих с водой: бойлеров, стиральных машин. Рассмотрим, как правильно выполнить заземление водонагревателя в квартире и частном доме, как подключить стиральную машину.
Общие принципы подключения
Если говорить откровенно, то в помещении ванной люди обычно не ограничиваются включением только машинки и бойлера. Помимо этих агрегатов в комнате пользуются феном, электрической бритвой, «полотенчиком», световыми приборами. Конечно, это не совсем безопасно, но если грамотно организовать электрическое питание техники, отказываться от привычного комфорта не придется. Правильная схема подключения приборов минимизирует риски замыкания, возникновения пожара или удара пользователя током.
Крупные потребители электроэнергии, такие как бойлеры, характеризующиеся мощностью более 3,5 кВт, необходимо включать в электросеть напрямую от отдельного автомата, обязательно предусмотрев наличие на участке низковольтного аппарата, предназначенного для отключения питания цепи в случае возникновения утечки тока. Или это делается с применением дифавтомата с током срабатывания не более 30 мА.
Включение полотенцесушителя в отдельную электрическую розетку не совсем эстетично смотрится в интерьере, поэтому при формировании электрической цепи его желательно подключить к автомату напрямую.
Так какое количество розеток лучше всего предусмотреть в ванной комнате при прокладывании электропроводки? В случае, когда в помещении не установлена машина-автомат, достаточно одной-двух электрических точек, если же здесь будет располагаться и бойлер, и стиралка, лучше сделать три-четыре розетки.
Откуда берется опасность?
Исправный бойлер не представляет угрозы. Все его токопроводящие детали надежно изолированы как от воды, так и от корпуса. К тому же на корпус нанесено покрытие, не проводящее электрический ток. Аналогичные покрытия имеют корпуса компьютеров, стиральных машин. Конечно, они не призваны выдерживать номинальное напряжение сети, поэтому защищают лишь отчасти.
Основным и самым слабым с точки зрения надежности изоляции элементом бойлера является ТЭН – его нагревательный элемент. Работает он по определению при высокой температуре. Поэтому изолятор его со временем стареет и может быть разрушен.
Это приводит к появлению на корпусе ТЭНа опасного для жизни потенциала. Поскольку корпус ТЭНа связан с корпусом бойлера, то потенциал переносится на него тоже.
Но не это главное – обычная водопроводная вода изолятором не является. Она проводит электрический ток. Поэтому и на кранах, и в ванной через воду появляется опасное напряжение. Это может привести к электрическому удару.
Стиральная машина тоже имеет ТЭН. Со всеми вытекающими отсюда последствиями.
Поэтому эти устройства без заземления включать запрещено.
Критерии безошибочной установки оборудования
Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.
Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

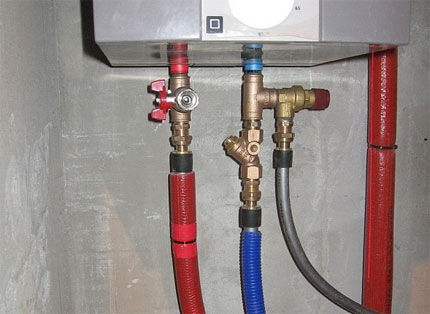

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий
По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.
Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.
Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

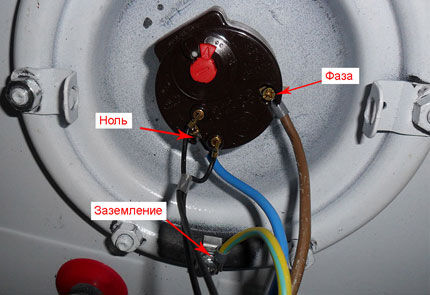

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует
Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.
К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):
Мощность бойлера (проточная схема), кВт
Ток отсечки автомата, А
3,5
20
5,5
25
6,5
30
Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.
Как заземлять бойлеры и стиральные машины
Для питания однофазных потребителей используются два провода: фазный и нулевой. А для связи их корпусов с землей добавляется третий – заземляющий. Он соединяется с дополнительным, третьим контактом штепсельной вилки.
Для такой вилки необходима и специальная розетка с характерными усиками – это ответные заземляющие контакты. Заземление стиральной машины или бойлера происходит только через такие розетки.
От розетки к распределительному щитку прокладывается трехжильный питающий кабель. Жила желто-зеленого цвета в нем служит для подключения заземления. В щитке она подключается к шине РЕ, используемой для коммутации заземляющих проводников.
Даже если разводка в квартире выполнена трехжильными кабелями, подключаться к домашней электропроводке по месту нельзя. Для водонагревателя и стиралок все равно нужен персональный питающий кабель, подключенный к собственному защитному аппарату. Для защиты от утечек дополнительно устанавливается УЗО.
Выбор розетки
В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:
Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.
Условное обозначение «зон опасности». В зоне 1 размещать розетку не следует
Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:
Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.
Защитная шторка практически никакой защиты от влаги не предоставляет. Главное — наличие внутренних защитных мембран, которые автоматически открываются при подключении вилки
Цены на влагозащитную розетка с заземлением
Влагозащитная розетка с заземлением
Допустимая нагрузка на розетку
При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.
Одно из распространенных последствий установки розетки, которая не рассчитана на высокие нагрузки. Такое же бывает, если внутреннее соединение на клеммах — не качественное
Схемы электрических коммуникаций
Основным правилом размещения мощных потребителей в ванной комнате является их включение через УЗО. Отдельный автомат ставить на стиральную машинку и водонагреватель также обязательно. Схема возможного подключения представлена ниже.
При устройстве новой электрической схемы ванной комнаты можно использовать как накладные, так и встраиваемые электрические изделия. Согласно ПЭУ, можно проложить наружную проводку, если вы не планируете затевать ремонт в санузле, или же проштробить стены и спрятать кабеля под отделочными материалами.
Работа с трубопроводами различных типов
Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.
Полипропиленовые трубопроводы
Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.
Полипропиленовая муфта с металлической резьбой
Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.
Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб
Трубопроводы из металлопластика
Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.
Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.
На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов
Трубопроводы из стали
Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.
Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным
Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.
После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.
Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.
О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.
А как самому подключить стиральную машину вы можете узнать из этой статьи.
Коммуникации для крупных потребителей
Стиральная машинка-автомат и бойлер относятся к категории мощных потребителей электрической энергии, поэтому для их установки в помещении ванной необходимо обустроить отдельные линии, защищенные автоматами. Пользоваться одной розеткой и для стиралки, и для водонагревателя нельзя. Необходимо предусмотреть отдельную точку питания для каждого прибора, имеющую дополнительный щит с автоматом.
Какой провод нужен для подключения техники? Сечение кабеля подбираем, ориентируясь на мощность электроприбора. Провода желательно сваривать или запаивать. Соединение выполняется в герметичной распределительной коробке, полностью защищенной от влаги.
При устройстве электрической цепи желательно не использовать клеммники, лучше всего произвести обжимку, применив гильзы.
Распределительная коробка устанавливается вне ванной комнаты, но если такой возможности нет, монтируйте её в помещении, выбрав щит с классом защиты IP68. Водонагреватель обязательно подключать, используя электрощитовое устройство с двухполюсным автоматом, оснащенным УЗО.
Монтаж контура заземления
Для контура потребуются несколько стальных труб или уголков длиной 2–2,5 м. Их нужно заострить и вбить в землю на расстоянии 2–2,5 м друг от друга. Но сделать это не от уровня земли, а выкопать траншею глубиной 0,5 м. На дне ее электроды соединяются стальной полосой сваркой. Швы окрашивается, остальные детали не должны иметь покрытий.
Можно расположить три таких электрода в виде треугольника, можно выстроить их в ряд. Если грунт песчаный, то лучше выбрать расположение в линию и забить больше электродов.
От контура к стене здания выводится стальная полоса с приваренным болтом. К нему присоединяется проводник, идущий к шине РЕ. Находящиеся на открытом воздухе детали окрашиваются в черный цвет.
После монтажа и подключения к шине РЕ желательно вызвать специалистов и провести измерение сопротивления полученного контура. Его нормируют правила ПУЭ. Провести измерение своими руками не получится – нужен специальный прибор.
Схема подключения к электросети
Опытные электрики рекомендуют монтировать электропитание для подключения стиральной машины отдельной группой прямо из щитка. Дополнительно подключать к данной розетке ничего не следует (особенно бойлер, насосную станцию, проточный водонагреватель). Прокладку кабеля следует выполнять через кабель-канал, расположение фазы/нуля не имеет значения.
Схематическое изображение подключения стиральной машины
Если же вывести отдельную группу питания под стиральную машину не представляется возможным, то вместо этого вывод делается из распределительной коробки. Самое главное – это обеспечить надежные соединения проводов по разделяющим группам (обязательно использование клеммников). И после тестового запуска стиральной машины следует тщательно проверить не перегреваются ли места соединения проводки в распределительной коробке (для этого можно использовать либо инфракрасный датчик, либо тепловизор, либо термопару). Если хоть где-то происходит нагрев свыше 70 градусов, то это указывает на допущенные ошибки или недочеты в соединении.
Ещё один нюанс, который многие не учитывают – это наличие изоляции под стиральной машиной. В строительных магазинах для этого продают специальные «коврики» под стиральную машину, которые одновременно выступают и в качестве изолятора, и частично глушат вибрации корпуса (машинка после этого «не прыгает» при выполнении цикла отжима на высоких оборотах). И даже если на пол случайно разольют воду – это не приведет к короткому замыканию.
Тот самый антивибрационный коврик, который также выступает в качестве изолятора
Совет! Также не следует использовать заземление от другой контактной группы розеток – это может давать статические разряды в сеть и нарушать работу других бытовых приборов (особенно тех, которые уязвимы к статике: роутеры, ноутбуки, мобильные телефоны, компьютеры, телевизоры). Ноль тоже следует выводить отдельно. Это самый безопасный вариант подключения.
Особенности подключения заземления в квартире
Если здание новое, а в щитке присутствуют шины N и РЕ – на этом заземление водонагревателя в квартире заканчивается.
В старых зданиях ближайший контур заземления находится на питающей подстанции, в доме его нет, а проводка содержит только два провода. Схема, предложенная для частного дома, не подойдет, потому что сделать собственный контур заземления своими руками здесь не получится. А как же все-таки заземлить стиральную машину или бойлер, если нет заземления?
Вариант использования корпуса этажного распределительного щитка ненадежен. Все из-за той же вероятности получить на нем потенциал при обрыве нуля. Поэтому будет правильно, если вы привлечете электрика из управляющей компании.
В любом случае полностью обезопасить себя вы сможете, установив на линии питания УЗО. Заземляющий проводник в кабеле оставьте не подключенным – он еще сможет пригодиться.
Типовые ошибки при подключении стиральной машины
В домах старой постройки вывод заземления на ноль — обычная практика. Но делать так, конечно же, не рекомендуется
Самые распространенные ошибки, которые допускают при подключении стиральных машин к электросети, следующие:
В виду повышенной влажности, отмечаемой в ванной комнате, устанавливать и пользоваться электрическими приборами в ней нежелательно. Однако для удобства и комфорта членов семьи, располагать некоторую технику в этом помещении приходится. В большинстве случаев здесь размещаются стиральные машинки и водонагреватели.
Пункт 7.1.48 рассматривает, насколько считается возможным монтаж штепсельных розеток в помещении с повышенной влажностью вообще. Согласно данным, устанавливать точки питания запрещено в общественных душевых, а в квартирах, домах и гостиничных номерах в ванной комнате можно размещать розетки, но исключительно в третьей зоне. Обязательно, чтобы электрические точки подключались через разделительные трансформаторы, аппарат УЗО или дифавтоматы, запрограммированные на ток срабатывания не более 30 мА.
