Можно ли ставить пневмосигнал на легковую машину

Пневмо сигнал — минусы и плюсы

Поставил еще в середине лета, но решил отписать именно сейчас когда я его демонтировал обратно и перешел на родной сигнал.

Рассмотрим плюсы и минусы пневмо-дудки?!
Из плюсов я даже не знаю, что и назвать, можно сказать их совсем нету.
А вот минусов для себя выявил очень много, начну сначала.
Купил дудку поставил её, плюс и минус взял от родного сигнала и подключил к компрессору.

при нажатии на звуковой сигнал на руле дудка издавала такой звук будто дед старый пытается свистеть, погуглил этот вопрос, народ посоветовал укоротить шланг который идет от компрессора до дудки, эффект стал немного лучше, но что бы нажал на сигнал и все прохожие «обосрались» условно говоря такого не было. Давай читать интернет дальше, нашел на Д2 статью, что лучше все сделать через реле, по такой схеме:

Смастерил по быстрому, подключил. Стало чуть лучше. т.к. сигналом редко пользуюсь забил на него и ездил так дальше до осени, затем пришли дожди, перепады температур ночь-день и при нажатии на сигнал он издавал настолько тихий противный звук, но звук шел по нарастающей, чем дольше жму сигнал тем громче он становится и тут начал задуматься, а надо ли мне все это г*вно, бывает ситуации где сигнал просто нужен резко и быстро, а времени пока он распоется нет, было решено снять его куда подальше. Саму дудку ставил перед радиатором, крепил на усилитель бампера

Пару слов о генераторе!
поменял на днях контактные кольца, старых вообще уже не было, завожу машину горит лампа АКБ, даю газу до 1500оборотов лампа пропадает и начинается зарядка, где рыть?
ЗЫ: Думал причина в контактных кольцах, оказалось что нет, на ХХ все= горит лампа АКБ пока не газанешь

Источник

Пневмосигнал, небольшие изменения и несколько вопросов

Доброго времени суток, всем подписчикам и тем, кто будет это читать) Изменения в авто небольшие, но они есть. Катаюсь иногда на японском «Хорьке», но свое авто не забываю. Хотя даже был не так давно момент, что продать Аквамарина, купить баварца, но…»Хочешь потерять друга-дай ему денег в долг». Смысл тот, что «друг детства» кинул на хорошую сумму. Поэтому буду дорабатывать свою любимую девятину-аквамарину)

Итак загорелось у меня в голове установить пневмодудку себе, чтобы «олени» на дороге хотя бы боялись, после своих «туповатых» действий)) Схему подключения через реле нашел здесь, на нашем любимом сайте.

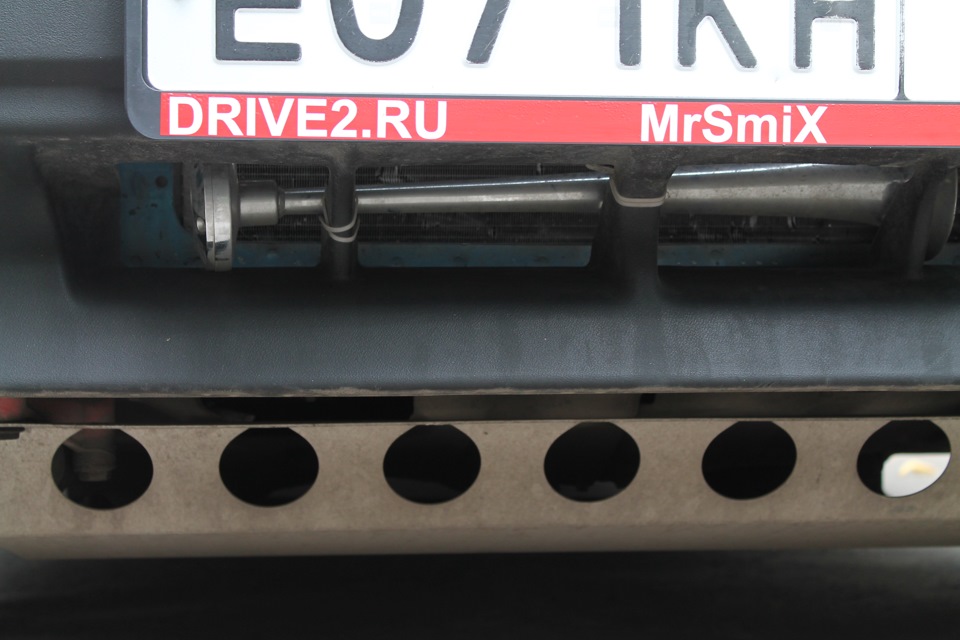

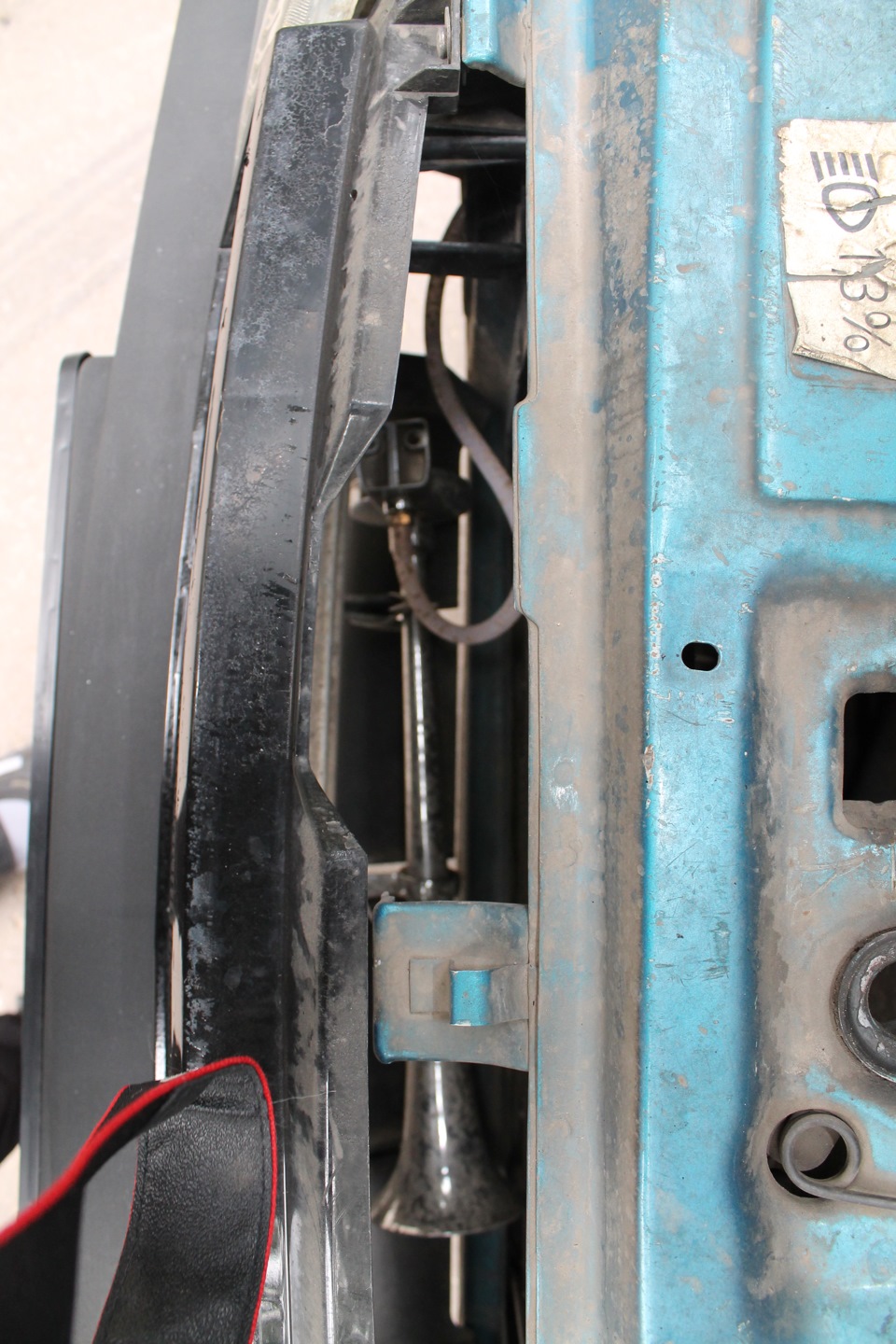

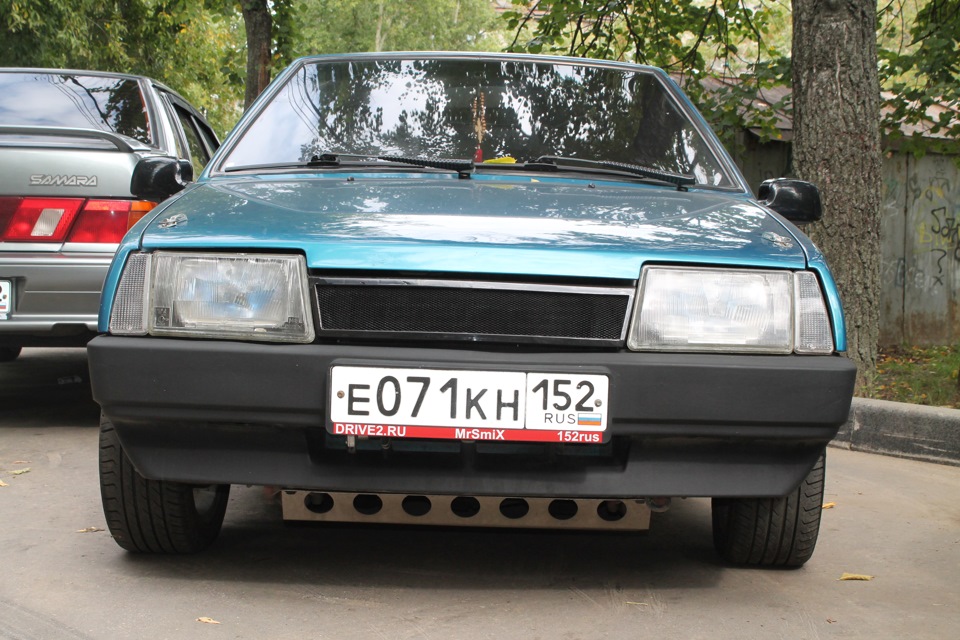

Саму дудку поставил вниз переднего бампера и примотал длинными хомутами

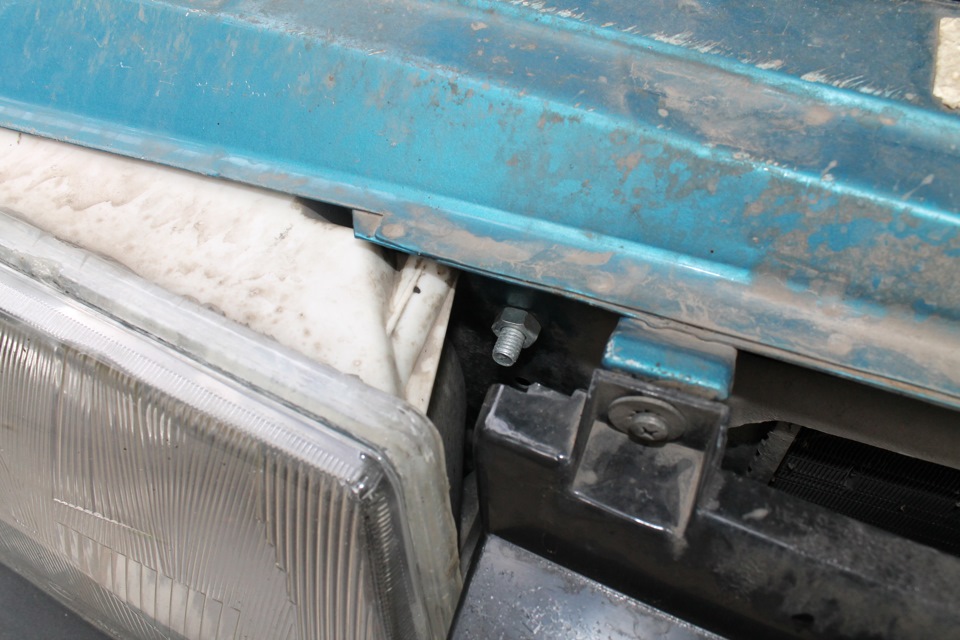

Компрессор спрятал под капот, на фото виден только болт с гайкой с другой стороны)

Звук оооочень порадовал))) Уже некоторых «оленей» пугал, один вылетел передо мной со второстепенной дороги, пришлось из-за него резко тормозить и сигналить, от звука этот водитель на Nissan Teana чуть джипом себя не почувствовал, так как захотел запрыгнуть на бордюр на своем авто, молодой парень был)

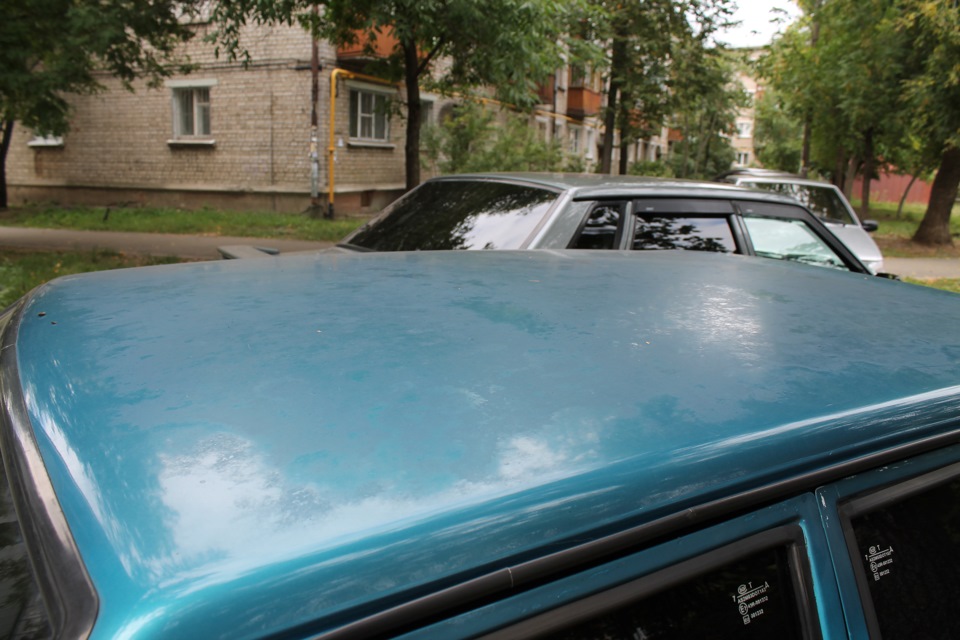

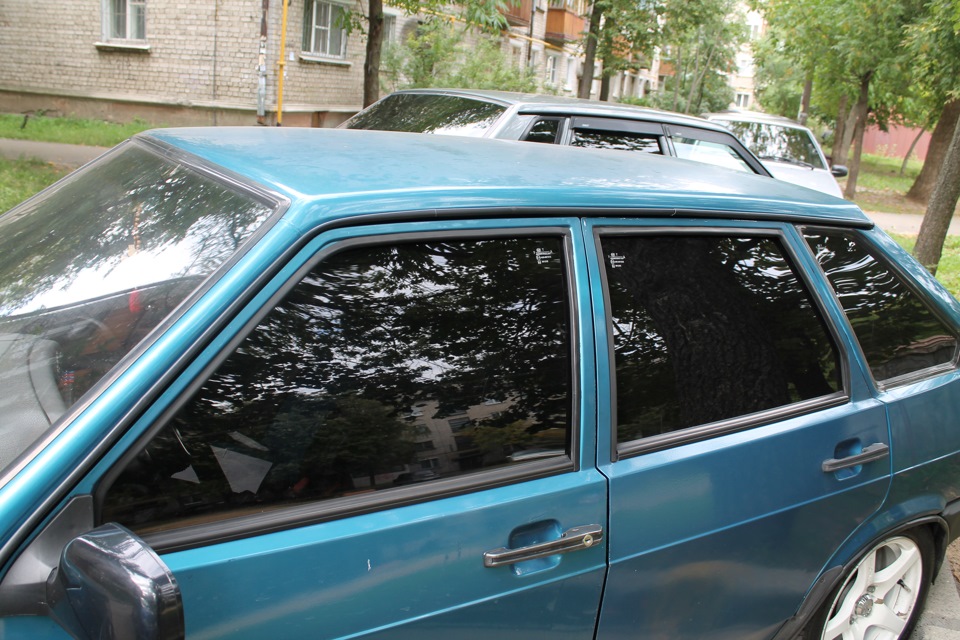

Также, по советам большинства здесь, я содрал пленку с крыши и оттер стойки дверей от черной краски. Решил сделать все в цвет) Стойки оттирал 646 растворителем, замучился, но оттер) Крыша, как видно на фото, требует полировки после пожара (о нем я писал здесь Крыша в пленку под карбон) Жду теперь знакомых, когда купят пасту полировочную, и будем полировать, сказали что должна взяться. Стойки стали в цвет авто, но как мне кажется, их надо еще раз прокрасить, так как они матового цвета, и частями не прокрашены, попробовал карандашом специальным в цвет авто, но он блестит и отличается от матовости стоек.

Также ободрал тонировку с поворотников, подумал об окружающих водителях, которые в солнечный день не видели моих поворотников спереди)

Теперь прошу у Вас совета, загорелось мне еще поставить бесшумные замки и стою перед выбором:
1. Замки Птимаш
2. Замки от 105 Волги
Прошу дельных советов) Также интересует, есть ли смысл ставить Евроручки, а то смотришь на другие машины, у многих они вырваны, и читаю, что зимой с ними проблема.

Источник

А законен ли пневмосигнал?

Задался вопросом: а законен ли пневмосигнал? Кто что думает, может сталкивался с этим уже. Жду мнений.

УАЗ 469 1979, двигатель бензиновый 2.7 л., 100 л. с., полный привод, механическая коробка передач — тюнинг

Машины в продаже

Комментарии 17

у меня стоит такой же все гуд

У меня такой на капоте стоит уже давно, и ничего. Никто не придирается.

про сигналы есть всё в правилах для грузовиков.
а в городе придерживайся правил по спец сигналам и будет тебе счастье)))
одно могу сказать разогнать пробку так не получиться, если только сдуть)))
а вообще гайцам в принципе пофиг если они его не видят на кузове.

Так он же не спецсигнал

да не есть правила на счет использования громких и в том числе спец сигналов.

гайцам поер ваще. До столба докопаются если нада

Ставь вот такую и не парься !

Ставь и не парься, все тех осмотр покупается.У меня на каждой машине стоят такие дудки.Ток заведи через реле напрямую от акума.

я то поставлю (уже купил))), просто если вдруг гайцы докапаются

Не перживай, не докапаются.

Источник

Пневмосигнал 🎺 Подробная установка через реле.

Стрельнуло мне поставить пневмосигнал. Ни разу не ставил себе такие вещи😅 Ну сказано-сделано. Купил значит такой сигнал за 800 ₽.

Установил все к заводской проводке, поездил пару дней и понял, что так не пойдет. Нет, я не боялся, что сгорит проводка, да и звука я думаю было достаточно, просто при нажатии сигнала с включенными противотуманками (даже без ближнего света) свет прилично затухал. Я тут же подумал, что нужно купить реле и делать через него.

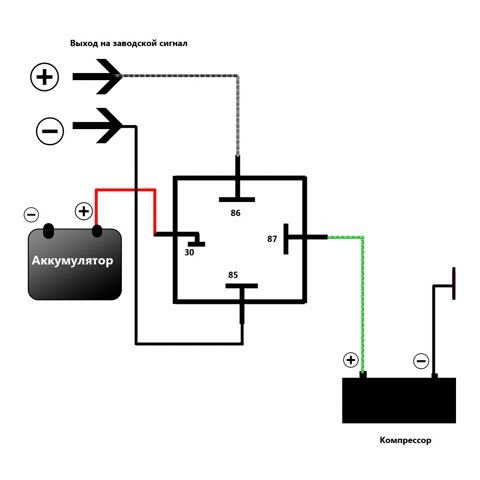

Купил реле на 30А, фишку для него, акустический кабель 2×2,5мм 2 метра (хватит и одного), черную гофру 16мм. Мужики, гофру покупайте в стройдворах или в строительных магазинах. Для сравнения 16мм гофра в Мегастрое 10м=107₽, а в автомагазине 10мм гофра 1м=50₽. В 5 раз дороже.
Итак, все соединения я старался делать из цельных проводов, а не соединяя друг с другом 100500 раз. Выковыривал разьемы со старой проводки от жигулей и зажимал на новый акустический кабель.

В фишке под реле я вытащил все провода и вместо них поставил так же 2 акустических кабеля и 2 провода от заводской проводки.

На плюсовую клемму аккумулятора кинул провод, который идет на плюс реле ( соответсвенно врезал предохранитель на 15А).

Массу для компрессора взял с кузова от крепления фары.

Для дудки сделал пластину из оцинковки длиной 11,5 и шириной 2,5мм.

Вторая пластина заводская, но просверлено еще одно отверстие под основное крепление дудки.

Третья пластина для компрессора 9,5 мм тоже на 2,5мм.

К последней прикручено реле. Все соединения проводов изолировал термоусадкой. И всё это дело в гофру. На + и — компрессора одел пластиковые фишки (тоже от проводки жигулей) и соответсвенно изолировал.

Стало гораздо лучше, изменения света при нажатии сигнал практически не заметно. Сигналом очень доволен!;) Выход дудки наклонен вниз, чтобы вода там не задерживалась. Верхняя накладка на решетку радиатора ставиться без проблем.

Источник

ПНЕВМОСИГНАЛ

Он же — пневмоклаксон, дудки, airhorn и т.д.

Ничего мудреного тут нет вообще и много мозгов не надо. Просто пишу, чтоб облегчить жизнь тем, кто решил (или задумал только) собрать пневмодуду, а не для того, чтоб меня залайкали (мне по фиг на это вообще) и не для того, чтоб тереть, что это опасно и бабушек до инфаркта доводить у сбербанка, после получения пенсии и роженицам помогать, чтоб процесс быстрей пошел.

По существу.
Из чего состоит пневмосистема для дудок:

Основные элементы :
1. Компрессор
2. Электромагнитный клапан (соленоид)
3. Обратный клапан
4. Реле давления
5. Ресивер
6. Пневмосигнал(ы) (дудки)

Дополнительные элементы:
1. Пневмосоединители
2. Фитинги
3. Трубки высокого давления (пневмотрубки)

По желанию:
1. Выносной манометр (в кабину)
2. Контрольная лампа (в кабину)
3. Байонет (быстросъемный разъем) для подсоединения шланга с пистолетом к системе — для подкачки колес или иного.

Все комплектующие (покупные) я использовал фирмы «E-MC». Можно конечно собирать на крутецких комплектующих типа «CAMOZZI», но за это придется и отвалить соответствующие деньги.

1. Компрессор.
Брал «Беркут R15». Почему его — пожалуй один из самых безотказных компрессоров за свои деньги. Почему R15 — можно и 17-й и 20-й, но это уже перебор для этих целей, т.к. у меня чисто дудки, а не пневмоподвеска.

2. Электромагнитный клапан.
Служит для того, чтоб сбросить воздух с ресивера в дудки. Клапана бывают на 12 и 24 вольта и если вы покупаете дудки со встроенным клапаном (типа как у Hella), то смотрите на вольтаж.
Мне досталась дудка от Freightliner длинной 1 метр (без 3 см). На ней не было встроенного электромагнитного клапана, как и на большинстве грузовиков с серьезными дудками. Пришлось покупать его отдельно.
Важно, чтоб проходное отверстие в электромагнитном клапане было не меньше внутреннего диаметра трубки идущей от ресивера на клаксон.

3. Обратный клапан.
Нужен обязательно. Работает так — в одну сторону воздух пропускает, а назад нет, т.е. не позволяет воздуху накаченному в ресивер давить на компрессор, как во время его работы, так и в отключенном состоянии. Стоит он сразу на выходе компрессора.

4. Реле давления (датчик давления).
Служит для того, чтоб отключить компрессор по достижении необходимого нам давления и включить его обратно, когда давление упало ниже определенного.
Между лапок контактов находится винтик под шлиц и при помощи него выставляется необходимое давление (на моем порог от 0 до 10 бар).

5. Ресивер.
Мне достался почти новый от MANа объемом на 4 литра и давлением на 12,5 bar.
Важно — на ресивере должно быть два выхода. Первый — сбоку или сверху — для закачки воздуха в ресивер и одновременно стравливания с него воздуха в дудки, а второй выход снизу. Через него сливается конденсат. У меня стоит клапан, но можно поставить и кранчик.

Отлично подходит для ресивера порошковый огнетушитель типа ОП-4 или ОП-5. Они бывают разных форм, объемов и размеров. Останется только сделать еще одно отверстие (одно уже есть) и наварить гайку под необходимый штуцер или фитинг.

1.2. Пневмосоединители и фитинги.

Как их выбирать? У меня уже был ресивер, компрессор и дудка на момент необходимости покупки соединителей и фитингов. Я замерил на них резьбу и размер отверстий. Потом начертил схему (разводку пневмотрубок) и примерно прикинул, что где будет стоять. Потом поехал в кантору, где продают пневмооборудование. Там мы по схемке все подобрали (как я тогда думал), но в итоге все вышло немного по другому и пришлось ехать докупать еще шняжек.
В этих соединителях трубки высокого давления фиксируются по типу быстрозажимного соединения. Трубка очень ровненько отрезается и тупо вставляется в фитинг и все.

Фитингов и соединителей в продаже существует огромное множество разновидностей (просто конструктор) — тройники, разветвители, переходы с одного диаметра трубки на другой, переход с резьбового соединения на шланг ну и т.д.

Важно — все резьбовые соединения на фитингах имеют резиновые уплотнительные кольца. Но будет мега хорошо всю резьбу пройти фумлентой, а на штуцера (например выход с компрессора) натиснуть качественные хомуты.

Использовал 8, 10, 12 и 14 мм (по внешнему диаметру).
Например с ресивера у меня выходит 14 мм трубка, дальше переходник 14/12, потом 12-я трубка идет на петярник. А с компрессора идет 8-ми мм трубка. На датчик давления 10 мм. Короче полет фантазий.

Важно — пассивные механизмы, например датчик давления, выносной манометр или выход с компрессора достаточно обеспечивать тонкой трубкой типа 8- ки (по внешнему диаметру). Это позволит облегчить монтаж и сэкономить место.

Важно — Трубка отходящая от ресивера должна идти (очень желательно) прямотоком через прямой соединитель (по необходимости) на клапан и далее на дудку. Любой уголок имеет конструктивное утоньшение, что затрудняет хоть и не много потоку воздуха.

Важно — Воздух из ресивера должен доставляться в большом объеме за малое время. Это достигается трубкой (у меня 12-ка по внешнему) с хорошим (большим внутренним диаметром и минимумом переходов и изгибов.
Короче просто попробуйте дунуть ртом в метровую трубку диаметром внешним 8 мм и 12 мм, сразу станет куда яснее.

1. Выносной манометр в салон.

В принципе по желанию, но мне кажется он необходим. Надо знать чего у нас там качается и сколько сбрасывается.

2. Контрольная лампа.

Крайне необходимый элемент в салоне. Особенно в купе с манометром. На манометр внимание не всегда обращать удастся, а вот контрольная лампа включается тогда, когда начинает работать компрессор и выключается после его отключения. Зачем она? Ну например утечка воздуха. Воздух травит а компрессор качает, чтоб поддерживать давление. Или датчик давления залип, а компрессор корячится и качает и качает. Хорошо если тепловое реле сработает.
Короче сигнальная лампа всегда отражает работу компрессора, как говорится на лицо все и это дает повод обратить внимание на манометр. А если она вообще начинает часто включаться или долго не отключаться, то вы всегда поймете, что пришла бяда и вовремя посмотрите систему. Себе я поставлю светодиод ядреного раздражающего света, на видное глазу место, чтоб момент не упустить.

3. Байонет или быстросъем.

Вот пример, как мне кажется, не очень правильных соединений, которые обеспечивают быстрый спуск воздуха из ресивера в дудку с минимумом потерь.
Может я сильный перестраховщик?

Тут из ресивера выходит 14-я трубка через уголок, далее переход 14/12, а далее тройник (разветвитель) у которого внутренний диаметр в месте разветвления сужается, что есть не гуд. Соответственно на правую часть (клапан), уже воздух прет с небольшими, но потерями.

А тут вообще косяк. После тройника (где уже потери) идет гребенка (типа пятерник) и от него с поворотом на 90 градусов и очередным внутренним сужением в гребенке идет уже клапан.

Самым грамотным будет если разветвитель убрать из цепочки между ресивером и гребенкой и переставить его в иное место, а вместо быстросъема поставить электромагнитный клапан, а за ним дудки. Таким макаром воздух пойдет по прямой без изгибов и сужений разный. Что было потом и сделано.
Ну от руки по-быстрому это выглядит так

Теперь настал момент вкорячить наши приблуды в авто.
Компрессор у меня будет стоять на сваренной из строительных перфорированных уголков и пластин конструкции. К ней еще прикреплена монтажная распаечная коробка, в которой находятся релюхи, соединяются все провода через клеммы. Сама конструкция крепится на лонжерон.

На монтажную площадку была наварена пластинка (она спереди), на нее будет дополнительно фиксироваться ресивер.

Ресивер поставил между внутренним крылом и лонжероном.
С одной стороны он крепится на внутреннее крыло и фиксируется через пластину 2 мм болтами, а с другой стороны крепится хомутом вокруг ресивера к монтажной площадке.
Внизу мы видим клапан для слива конденсата.

Вот уже установлен ресивер, компрессор на площадке, электромагнитный клапан на выходе которого разветвитель на две дудки.

Тут уже стоит быстросъем для подкачки колес, датчик давления, выход на внешний манометр.

Далее монтируем электрику.
Для этого я использовал 2 релюхи — нормально замкнутая и нормально разомкнутая. Датчик давления у меня нормально разомкнутый (т.е. он разомкнутый пока давление от ресивера на него от 0 до установленного мной необходимого. При превышении которого он замыкается). Так и реле, если оно нормально разомкнутое, то оно и будет разомкнутое, пока питание на катушку реле не поступит и не замкнет ранее разомкнутые контакты.
Подключение сделал по след-му принципу:
Сигнал на включение подается от противотуманок (ПТФ), он с ними запаралелен, а силовой провод идет от аккума естественно, через предохранитель.
Штатного сигнала у меня по причине смерти оного нет, поэтому + и — которые шли на сигнал штатный, теперь идут у меня сразу на электромагнитный клапан, т.е. нажимая пикалку на руле у меня включается не штатный гудок, а сразу клапан (который и стравливает воздух). Штатного гудка у меня больше вообще не будет.

Ну и спаял все релюхи. Подпаял к ним папы и мамы. Остается только заранее заготовленные провода к ним подключить.

Ну и вот оно. Мой метр хромированного самолюбия (шучу).

Ну что ожидать от метровой дудки по звуку. Ну примерно это среднее между седельным тягачом и пароходом. Тупо глубокий низкий бархатистый бас. Это не особо то, что я хотел. Назвал дудку ДЖИГУРДА. Знал, что он меня удушит своим басом, по этому у меня с электромагнитного клапана выходит фитинг на два выхода. Планирую в дальнейшем поженить своего джигурду с коротышкой писклявой сантиметров в 50 длинной. Коротышка будет у меня с именем ВИТАС и останется в моторном отсеке жить, а джигурда уедет в бампер на пмж.

Очень много полезных фоток не уместилось. Жаль очень.
Надеюсь кому эта запись будет хоть как полезной.
