Мп3 декодер для авто как подключить к магнитоле
21. Установка MP3 декодера на родную магнитолу
Доброго времени суток.
Запись короткая.
Ранее я уже писал о том, что приобрел с Али MP3 декодер. Установил его уже давно, но написать решил сейчас. Может кому будет полезно.
Мануалами по подключению служили 2 темы:
1. Бортжурнал Rover 75 by-scarabey
2. Тема с Белорусского Ровер клуба.
Фотка взята именно с форума.
Всю работу выполнял мой хороший знакомый автоэллектрик, к которому я обращаюсь уже не первый год.
Сначала попробовали все сделать по «Первому» варианту. Однако замысел не удался. Декодер отказывался работать. Точнее он включался, но звука не было.
Приняли решение пойти по «Второму» пути. Ниже копипаст с форума, что бы вам не пришлось блуждать по ссылкам:
1. Снять магнитолу с авто. Описывать не буду, думаю что это есть здесь на форуме.
2. Снять верхнюю металлическую крышку.
3. Снять лентопротяжку кассетника.
4. Завести любым удобным Вам способом провод в магнитолу.
5. Аккуратно (чтобы если что, то можно было восстановить) перерезаем две дорожки от ног 11(ЛК) и 22(ПК).
6. Припаиваем «кондёры» «+» к микросхеме. К «-» припаиваем провод для входов. На фотке подписаны дорожки «+5v» и «Ground», которые я использовал для подключения разъёма USB (напр-р для подключения подзарядки сотового или МР3-плэйера).
7. Аккуратно всё укладываем, можно закрепить кусочком изоленты или пластыря.
8. Собираем в обратном порядке.
9. Припаиваем разъём(ы) для лин. Входа и выводим их наружу.
***

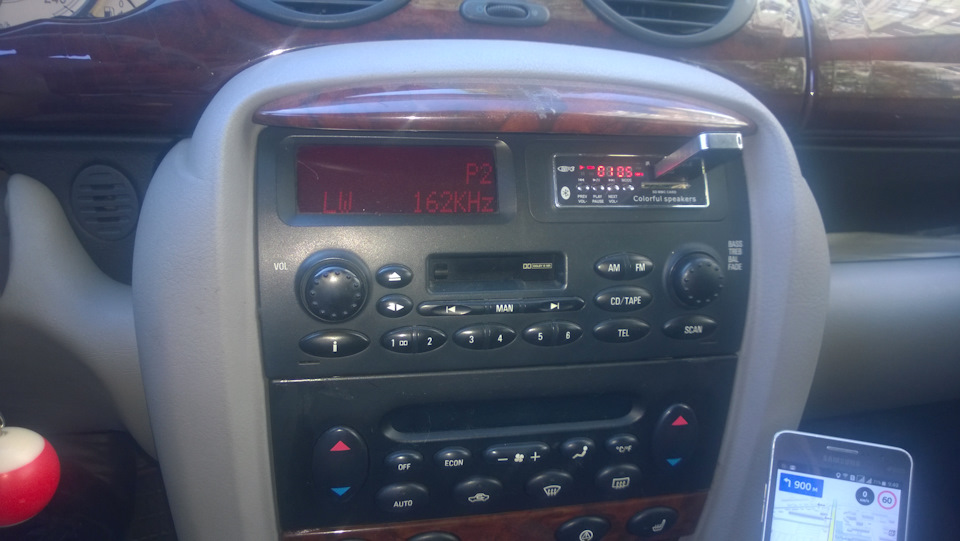

Местом монтажа декодера выбрали заглушку на передней панели магнитолы. Смотрится вполне гармонично, глаза не мозолит. Питание от зажигания. За работу отдал 350 рублей.
До этого обращался к другому электрику (у знакомого не работала паяльная станция), так этот «другой» запросил за это 5000 руб. ))))
Что имеем:
1) Относительно чистый звук (для «послушать в дороге» вполне сгодится).
2) Возможность слушать музыку с Флэшки или SD карты.
3) Минусом служит сильный свист при прослушивании музыки по Bluetooth с телефона.
Ну вот, собственно и все. Надеюсь, кому-то сей опус будет полезен.
Пробуем MP3 декодер (Bluetooth). Модель вроде как 747D
Кароч, хай братва аудиводы и не только. Я тут как-то трудился писал про aux модуль сомнительного качества (www.drive2.ru/l/544134836642644614/). Там же я говорил про иные подобные гаджеты, которые планирую тестить. Вот день настал и перед нами так же bluetooth-модуль (декодер), но уже встраиваемый.
Куда его встраивать я так и не решил, но главное было его проверить. Поехали.
Сначала подумаем, как его подключить. В моём случае на плате уже был установлен стабилизатор на 5 вольт, что нам дает возможность подрубиться прямиком к бортовой сети.
Запитку делал от магнитолы: минус к проводам минуса магнитолы, а плюс подконнектил к синему проводу, на нем же висит и remote на саб. Там появляется 12 вольт при включении магнитолы. Логично предположить, что в данном случае при включении последней включится и декодер.
Теперь подключаем аудиовыход. Его мы коннектим параллельно с разъемом aux в магнитоле. Смотрим распиновку 3,5 jack (кто забыл или не знает) и соединяем контакты L, R и G магнитолы с соответствующими контактами на декодере. К магнитоле придется припаяться, а у дектодера есть фишка — к ней можно прикрутиться, заизолировав потом все получившееся добро.
Далее осталось разместить модуль и прокинуть провода. Тут уж у каждого свои варианты.
Теперь при включении магнитолы автоматом включается декодер на режиме bluetooth по-умолчанию. Далее коннектим, например, смартфон к гаджету и включаем музлишко (в следующий раз при включённом bluetooth на смартфоне соединение будет производиться автоматически). Сигнал декодер будет передавать на разъём магнитолы AUX (получается иммитация использования кабеля aux). Для данной операции режим в автомагнитоле естественно надо выбрать вышеупомянутый AUX.
Подведем итоги. Субъективное мнение: данный гаджет, стоит отметить, на порядок выше и технологичнее предыдущего. И дело не только в явно более продуманной идее, не в индикации. В общем. Он лучше. Если вы не заядлый меломан и не без косячного слуха, то это, пожалуй, то что надо. Флешки читает, аукс пашет, микро сд карты тоже в теме. Радио так же имеется. Но опять же, китайцы есть китайцы и от этого не уйдешь — звук хоть и радует, но ска он моно. Качественное моно, ити их мать. Пока я оставил висеть данный гаджет подключенным. Но это пока. А дальше — другие подобные изобретения.
Как всегда, спасибо за внимание! Будьте счастливы и поменьше крови из ушей.
#39: Интеграция USB MP3 decoder в CD70 Navi.
Кто-то сочтет данный пост за колхоз, а кто-то захочет себе тоже внедрить декодер для проигрывания музыки с флешки.
Мне понадобились следующие составные:
Сам mp3 decoder. Есть радио FM, есть USB, есть Bluetooth, есть microSD
Преобразователь напряжения понижающий. LM2596 dc-dc. Для чего он объясню далее.
Так как у меня уже был впаян аукс в CD70 Navi не по заводу, все оказалось проще простого.
Нашел распиновку AUX в разьем магнитолы.
25pin — левый канал AUX
24pin — правый канал AUX
18pin — земля AUX
Обжал пины на трёх проводах, воткнул на места в разьем, другие концы вывел к заднему прикуривателю с запасом. Концы у прикуривателя спаял с комплектным разъемом к декодеру. Разьем и провода подключал к разьему OUT на декодере. Половина дела сделана.
Взял мультиметр чтобы выставить напряжение для питания декодера. Судя по ali было заявлено питание декодера 12-24в. На самом преобразователе есть винтик, который нужно крутить по/против часовой стрелки для повышения или понижения ПОСТОЯННОГО напряжения. Как ни странно, но на 12в декодер не работал, а заработал только на 16.8в. Да и черт с ним, главное что заработал декодер)
Дальше установил сам декодер в подлокотник рядом с подстаканником. Глаза не мозолит.
Далее тест)
Захожу во вкладку AUX в магнитоле, вставляю флешку в декодер — вуаля, музыка играет! Звук стерео, если что! Проверял балансом R/L в настройках магнитолы.
Дальше переключил декодер в режим Bluetooth, подключил телефон, включил на телефоне музыку — играет!
Радио — так же ловит не хуже штаного, но на радио мне наплевать.
Единственный минус всей этой процедуры — не переключаются песни через рулевой переключатель, но это и козе понятно, так как все идет через мозги машины. Но зато регулируется звук на рулевом переключателе.
Приходится переключать треки правой рукой. Но так как рука практически всегда находится на подлокотнике, опускаю кисть вниз и уже интуитивно переключаю песни вперед назад.
То что хотел — то и получил!
Качество звука с CD и декодера — на мой слух одинаково. Басы есть, верха есть. Все отлично!
Я доволен!
А теперь PS:
Собственно для чего этот преобразователь LM2596 dc-dc.
Если подключить декодер без него, появляются дикие шумы при зажигании, на ХХ меньше, но при выключенном звуке и между песнями шум так же присутствует, но меньше. При проигрывании через Bluetooth так же шумы.
При подключении декодера к преобразователю — абсолютно никаких шумов! То есть совсем! Даже при громкости выше среднего, без звука. При проигрывании через Bluetooth шума так же нет. Да и напомню, преобразователь дает ПОСТОЯННОЕ напряжение.
Китайский декодер — установка и работа
Всем привет!
Ка уже писал ранее приобрел перед Новым годом китайский декодер.
По совету хороших людей выяснилось, что данный декодер на 5 вольт и при подаче на него стандартных 12 — он может сгореть, хотя некоторые пишут, что работает такой и от 12 и все ок, но я рисковать не стал.
В электрике я не очень силен, так что не стал мудрить и взял нужную микросхемку из неиспользуемой автомобильной телефонной подзарядки — ее плюс в том, что на выходе у нее стабильно 5 вольт (ровненько), что в принципе нам и нужно.
Процесс соединения описывать думаю не стоит — инфы про это море в том числе и на драйв2.ру.

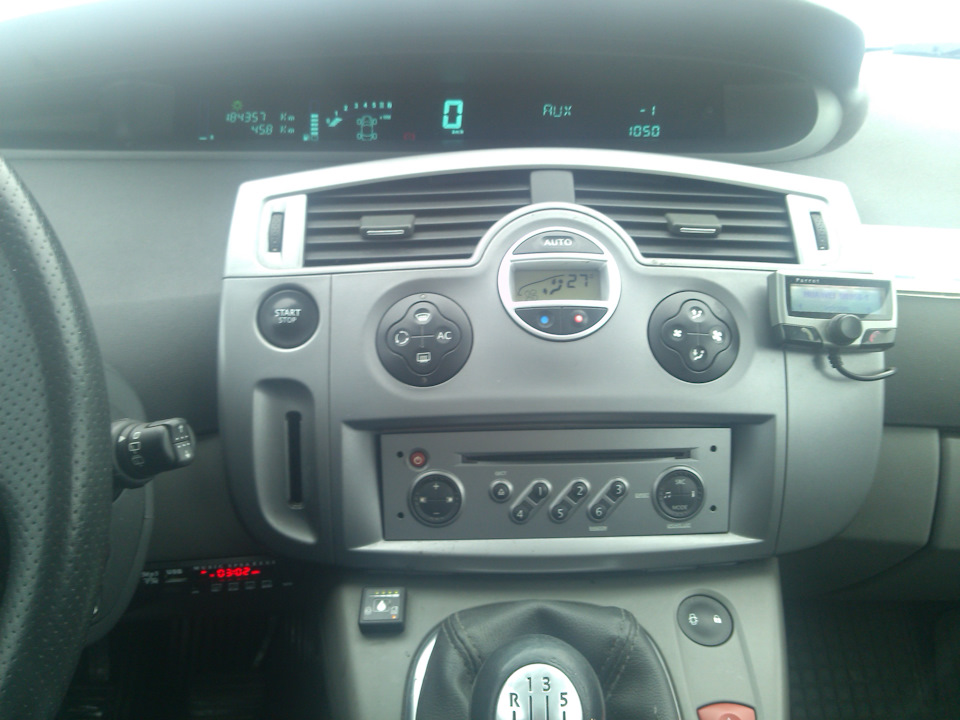

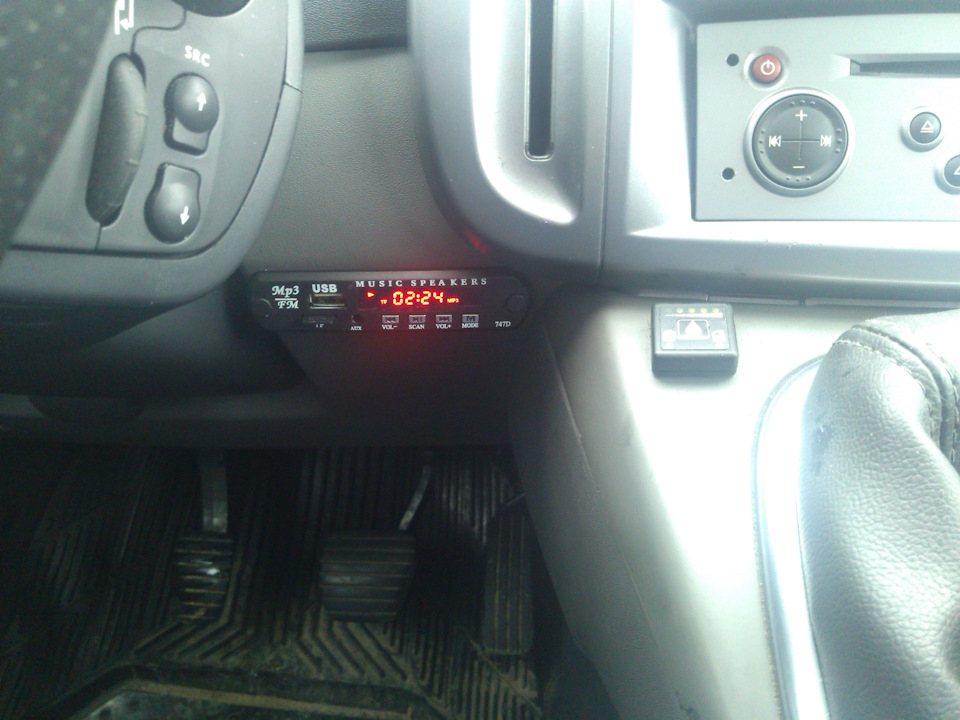

Самым геморным было выбор места установки, например вариант Александра мне не очень понравился и я замутил свой вариант
Для врезки панельку под рулем пришлось снимать, но т.к. я это уже делал, то по времени это заняло 10 минут.
Резать панель очень не хотелось, т.к. в этом автомобиле я не хотел портить оригинальный ее облик, но все же пришлось, другого варианта я не придумал.

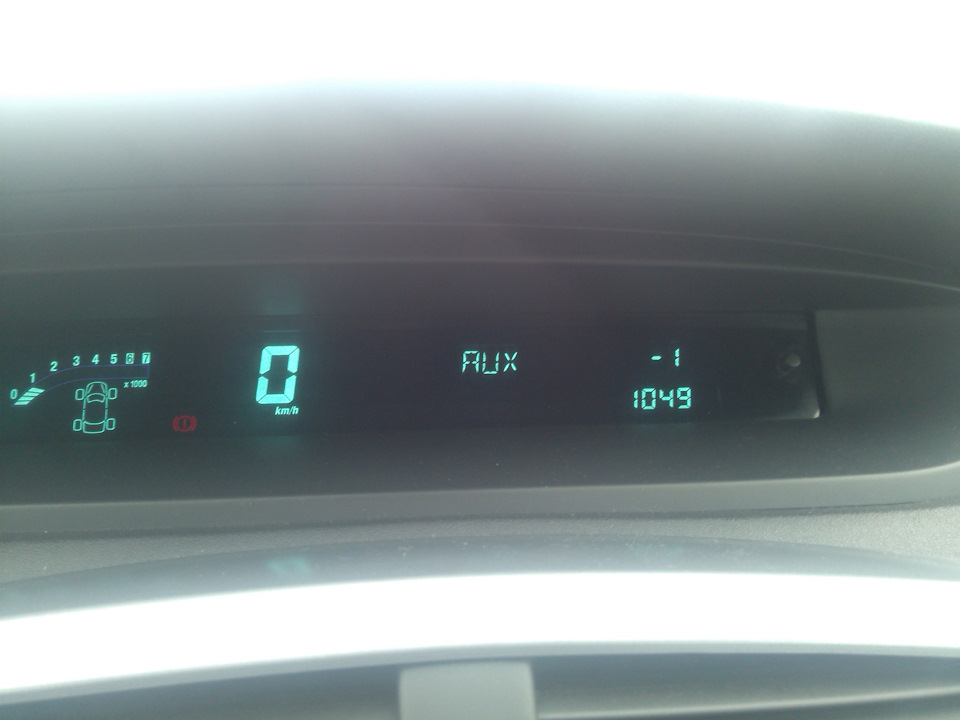

Питание взял от магнитолы, т.е. при включении магнитолы включается декодер и наоборот.
Плюсы данной приблуды в том, что она мгновенно начинает воспроизводить музыку с флешки, а при отключении и повторном включении воспроизводит трек с места прерывания — неплохо вообщем. Качество звучания также довольно не плохое, подключал надежно, так что ничего не фонит.
Минус — это конечно резанная панель, а также отсутствие возможности переключения треков с подрулевого, хотя где-то виде как и это делают. Переключать кстати удобно с пульта который есть в комплекте.
Вообщем такие дела, всем удачи!
ПРИСТАВКА В СТАРУЮ ШТАТНУЮ АВТОМАГНИТОЛУ
New MP3 Decoder Board Hitam Remote SD MP3 Player Ztv-m011 Remote Control Module FM Usb 2.0 3.5mm jack. Цена со скидкой: 142 рубля.
К разъёму подходят 5 проводов — 3 синих, 1 чёрный и 1 розовый. Если смотреть на него прямо, то нам понадобятся 3 провода, справа налево:
Последние 2 не трогаем. А вот дополнительный разъем. Можно не резать, а воткнуть провода в сам разъем. Фото разъемов и того что получилось смотрите далее.
Теперь как исправить звук. Работало устройство верой и правдой до определенного времени, пока звук не пропал справа в переднем и заднем динамике при проигрывании пластинки. Когда переключаешь на радио, то все динамики начинают играть нормально как и должно быть.
Решил это дело поправить. Снял магнитолу. Аккуратно разбираем магнитолу в такой последовательности:
На шлейфе какая-то краска (причина пропадания звука), вот ее и надо смыть с контактов шлейфа и самого разъема в который втыкается шлейф. Краску смываем спиртом или водкой. Притираем насухо и все начинаем собирать. По времени данная процедура займет пол часа.
Таким образом можно любую старую автомагнитолу (или штатную, или обычную) с работающим усилителем и всеми регулировками, превратить в такой себе современный автомобильный аудиоцентр. Всем удачи, с вами был samodelkin121.
