Мп3 плеер с выходом aux для автомобиля
установка MP3 плеера к штатной магнитоле CD-30 через AUX вход
С моими музыкальными предпочтениями, мне вполне хватает штатной магнитолы, но отсутствие USB выхода для прослушивания музыки с флеш носителей меня постоянно расстраивало, задумывался над различными вариантами решения проблемы.
1) Замена штатной магнитол. Смутила не маленькая цена и отсутствие нормальных поставщиков этой аппаратуры.
2) Подключение любого mp3-плеера через AUX вход расположенный между сидений авто. Но тут возникало куча минусов:
— выбор песни осуществляется с помощью кнопок на самом плеере, что неудобно и даже опасно во время движения автомобиля;
— необходимость постоянной зарядки, встроенного в плеер аккумулятора;
— невозможность включения плеера в условиях низких зимних температур после стоянки автомобиля, что требует его постоянного ношения с собой;
— цена MP3 – плеера с объемом памяти от 8 Гб уже достаточно большая.
3) ВОТ 3й ВАРИАНТ НАШЕЛ КОПАЯСЬ НА ФОРДОВСКОМ ФОРУМЕ.
И так озвучиваю его!
MP3 плеер для штатной магнитолы
Далее по тексту из форума ffclub.ru/topic/163462/
Предлагаемый MP3-плеер избавляет водителя от всех перечисленных недостатков и дает возможность иметь в машине огромное количество музыки, аудиокниг и другой звуковой информации. Имея возможность управлять файлами с помощью штатного подрулевого переключателя, водитель получает возможность комфортного и безопасного прослушивания своей музыкальной коллекции во время движения.
Особенности:
— подключение к AUX входу штатной магнитолы;
— управление с помощью штатного подрулевого переключателя (джойстика);
— поддержка USB флеш памяти объемом до 32 Гб с файловой системой FAT32 (в том числе длинные имена файлов и кириллица);
— не требует подзарядки – питание от аккумулятора автомобиля;
— воспроизведение mp3 файлов с максимальным битрейтом 320 Кбит/сек и частотой дискретизации 48 кГц (в том числе режимы CBR, VBR, ABR);
— воспроизведение wav файлов (PCM + IMA ADPCM);
— поддержка плейлистов формата m3u (Winamp);
— 4 режима воспроизведения:
1) последовательное проигрывание выбранной папки (по кругу),
2) последовательное проигрывание всей карты памяти (по кругу),
3) случайное проигрывание файлов в выбранной папке,
4) случайное проигрывание файлов всей карты памяти,
— не требует наличия штатно установленного разъема AUX;
— перемотка с регулируемой скоростью;
— возможность подключения наушников;
— индикация названий файлов, папок и ID3-тегов на приборной панели
Поддерживаются магнитолы CD-30.
Подключение плеера не требует специальных знаний и навыков и может быть проведено самостоятельно.
_______________________________________________________________________________
Подумав я решил заказать чудо плеер. Пришел он течении недели по почте.
Распаковав посылку у меня стал вопрос с установкой, подумав и почитав прилагаемую инструкцию, решил установить сам. Как оказалось, процесс установки оказался не трудным, открутив перчаточный отсек или в простонародье бардачок. Далее перешел к процессу извлечения магнитолы, вставил 4 гвоздя, подходящих по размеру, аккуратно отжал зажимы и вытащил саму магнитолу и далее подключил по инструкции плеер. Вывел его в перчаточный ящик, прикрепил к полке на 2-й скотч и собрал все на место.
Включаю магнитолу, перехожу в режим AUX и ЧУДО у меня начинают играть треки с флешки, все работает! Управление так можно осуществлять и кнопками на руле.
Теперь я позабыл за диски и наслаждаюсь большим количеством аудио треков или аудио книг!
Бюджетно и просто USB? MP3 и AUX в автомобиль без ятура.

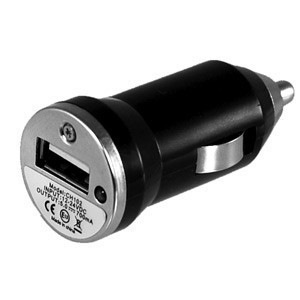

Итак через гнездо прикуривателя или бортовую сеть авто организовываем питание для нашей панели.Если оно отличается от 12в, то используем авто стабилизатор или адаптер с нужным значением, к примеру такой если питание 4-5 в:
.В нашем случае всё подходит и соответствует 12в.(повторю плеер может быть какой угодно.
О том как сделать аудио вход в штатное головное устройство, я сейчас описывать не буду по причине множества отчётов об этом в сети, процедура не сложная и бесплатная, для любого, кто не боится паяльника.
Устанавливаем плеер или панель в удобном для вас месте, подключаем питание и соединяем проводом с аудио входом вашей магнитолы или штатной головы ( особенно актуально для штатных магнитол без USB где затруднена их замена на другие магнитолы.) Вот и всё теперь вы можете пользоваться флешкой с музыкой и подключать любые посторонние источники звука. Внешне выглядит вполне достойно.
Облагораживание внешнего вида и полную врезку я оставил своему товарищу, так как не было времени на это, но результатом он остался очень доволен и при мне выбросил все диски из машины:)
При использовании других плееров можно их полностью разобрать и внедрить плату с управлением в любом удобном для вас месте в авто, убрав динамики и корпус, занимающие лишнее место. Идея есть, а ваша фантазия — безгранична. Спасибо за внимание.Всем удачи.
Брали штуковину здесь : посмотреть
как сделать вход в Р 12 здесь
И дело даже не столько в стоимости, ведь сама статья скорей для тех кто с отчаяньем пишет в личку » мол, а моей магнитолы нет в списке поддерживаемых устройств для ятур» и тд, » а как впаять в штатку USB вход» и тп. Просто альтернативный вариант как для владельцев жигулей, так и иномарок, чья конструкция не позволяет по каким либо причинам подключить ятур и ему подобные устройства.
Как это работает на авто можно посмотреть здесь :www.drive2.ru/l/4026532/
Узнать подходит ли к вашему авто ятур и ему подобные можно здесь:www.drive2.ru/users/72olko/blog/800601/
Nissan Primera 2006, двигатель бензиновый 2.0 л., 150 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Комментарии 50
Ясно, спасибо за помощь и советы.
Таков вариант правилен?
не забыть экран на массу припаять. Это будет в АМ диапазоне работать, на сколько я помню. Нужно искать чистую станцию без звуков и помех…
Кабель есть, canar, звуковой япония, а фильтр автомобильный, по питанию для магнитол?
А грамотно подсказать как это лучше осуществить есть возможность?

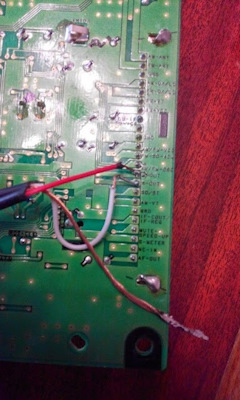

Я понимаю нужно впаять в плату аукс, или линейный вход, паять это нужно на r/lout?!
Далее какие действия?
Экранированный кабель, питание устройства через фильтр и будет всё в норме.
Ну звучание лучше чем у fm модуляторов? Шипения не будет?
Однозначно лучше. Шипения не будет, если питание грамотно организуешь и фильтр сделаешь + продуманное подключение и впайка на плату. Сам плеер — работает нормально, а помехи и тд — это зависит уже от того, кто устанавливает.
Хоть прошло и 3 года после установки данной приблуды у вас, что скажете по поводу качества звучания? На сколько% ятур выигрывает как в качестве так и в функционале?
И вообще стоит покупать такой автоплеер?
Очень интересная статья, прочитал все и ссылку по теме вывода линейного выхода и у меня есть вопросы:
1. К каким концам конденсаторов напаивать провода?
2. К каким конденсаторам мне паять провода если мне нужен только 1 выход он же aux как я понял.
3. 5 провод на фото который идёт на массу он же я как понял 3-им пойдет на minijack.
4. Как на штатной мультимедиа я буду выводить музыку с aux? С какого раздела меню?
5. Будет ли использоваться эквалайзер на трубе (плеере) и влиять на звук? Так как штатный оставляет желать лучшего.
Спасибо заранее за ответ и да я тупой как пробка в электрических схемах, но очень хочу научиться и очень быстро учусь.
О какой машине и штатной магнитоле речь?
Primera p 12. 2007 г.в 1.6 elegance
Существует масса вариантов аукса в Р12. Нет времени обучать — даю ссылку, там всё описано и предельно ясно: vk.com/nissanp12?w=wall-79950116_127821%2Fall
Спасибо, очень интересная информация.
Ох, такой ответ, я аж покраснел. Я ведь не хочел ничего плохого сказать.
Меня часто спрашивали, почему я езжу на ланосе. Я всегда отвечал, что есть другие вещи, более значимые, чем автомобиль. Я не понимаю людей, которые покупают крузак в кредит, и живут на сьемной квартире на троещине. Вот не понимаю, и все. И как ты меня не называй, сытым, богатым и т.д. — никогда не пойму
Выбираем MP3-проигрыватель в автомобиль: 7 решений, от бюджетных до дорогих
Адаптеры для кассетных магнитол, МP3-проигрыватели, FM-трансмиттеры, 1Din мультимедиа с Android и многое другое из того, что может воспроизводить музыку цифрового формата в автомобиле, сегодня в нашем обзоре.
1. АДАПТЕРЫ ДЛЯ КАССЕТНОЙ МАГНИТОЛЫ
Кассетная магнитола в автомобиле сегодня уже раритет. Большинство из тех, кто покупал такой девайс ранее, давно избавились от него, заменив более современным, проигрывающим CD и читающим другие цифровые носители. Однако сделать это просто, если магнитола была не интегрированной в центральную консоль, а устанавливалась в специально отведенное под нее 1Din или 2Din место. Найти же замену штатной магнитоле довольно сложно, особенно если автомобилю уже лет десять-пятнадцать. Да и стоят они немалых денег. Тем не менее бюджетные варианты для прослушивания на кассетной магнитоле MP3-файлов существуют.
Выполненные в форме аудиокассеты адаптеры вставляются в магнитолу и передают через специальный передатчик на головку магнитолы цифровой сигнал, который она воспринимает как сигнал, идущий с магнитной ленты. В самом бюджетном варианте от такого адаптера идет провод, вставив который в гнездо для наушников смартфона или MP3-плеера, можно слушать любимые композиции через автомобильную магнитолу. Стоит такой адаптер порядка 150 рублей, что по нынешним временам практически даром.
Есть вариант и подороже. В этом случае в форм-факторе кассеты выполнен сам MP3-плеер. Он имеет гнездо под SD-карту, аккумулятор, который позволяет ему автономно работать порядка 6 часов, и кнопки управления. В комплекте идут USB-зарядка, дистанционный пульт управления и наушники. То есть этот плеер можно использовать как обычный MP3-плеер, а можно, вставив в гнездо магнитолы, слушать как аудиокассету. Стоит такой девайс в районе 800 рублей. К его недостаткам можно отнести лишь то, что на некоторых моделях слышно, как вращаются шестеренки, компенсирующие работу лентопротяжного механизма, и не всегда передающая головка четко совпадает с головкой проигрывателя, из-за чего качество звука немного страдает.
Впрочем, решение этих проблем есть. Разобрав девайс и смазав шестеренки консистентной смазкой, можно решить первую. Качество же звучания, если потребуется, можно улучшить, подкорректировав положение передающей головки.
2. МИНИ MP3-ПРОИГРЫВАТЕЛЬ
Размеры этого проигрывателя и впрямь невелики и позволяют врезать его в любое удобное место – как на панели приборов, так и непосредственно в саму магнитолу.
При столь скромных размерах проигрыватель может воспроизводить аудио с флешки, принимать эфир в FM-диапазоне и проигрывать музыку с другого источника посредством Bluetooth-соединения с ним. Такой функционал позволяет существенно расширить возможности штатной аудиосистемы автомобиля, особенно если она по своим техническим возможностям не может воспроизводить цифровые форматы. Стоит это чудо техники, в зависимости от производителя и жадности продавца, от 160 до 350 рублей. В комплект входят инструкция, шлейфы для подключения и пульт дистанционного управления.
Кстати, инсталлировать этот проигрыватель можно и в бытовые кассетные магнитолы, и даже в активные колонки.
Так что если руки растут из того места и есть кое-какие навыки в работе с инструментами, этот вариант не просто бюджетный, а подарочный.
3. MP3-АДАПТЕР ДЛЯ ШТАТНОЙ АУДИОСИСТЕМЫ
Усовершенствовать штатную аудиосистему автомобиля, имеющую разъем для подключения CD-чейнджера, можно соответствующим цифровым проигрывателем. Зная производителя штатной аудиосистемы, довольно просто подобрать соответствующий адаптер с тем разъемом на конце, который подойдет именно к вашей аудиосистеме. Проигрыватель способен воспроизводить аудиофайлы как с флешки, так и с SD-карты.
Также к нему можно подключиться посредством разъема AUX. Управление аудиофайлами осуществляется штатными кнопками аудиосистемы: «голова» воспринимает этот адаптер как CD-чейнджер. Помимо проводного соединения, адаптер способен принимать аудиофайлы по Bluetooth-каналу и обеспечивать громкую телефонную связь – в комплекте есть микрофон. Незначительные размеры устройства позволяют с легкостью поместить его в бардачке автомобиля. Стоит такой девайс от 2000 до 3500 рублей, в зависимости от модели аудиосистемы, установленной на автомобиле.
4. FM-ТРАНСМИТТЕР
На рынке сегодня множество вариаций на тему такого адаптера, позволяющего слушать аудиофайлы с цифрового носителя, настроив на схожую с трансмиттером частоту приемник автомобиля. Однако этот FM-трансмиттер показался нам интересным в первую очередь тем, что дисплей и органы управления у него выносные, что делает его более эргономичным. Напомним, в основе своей трансмиттеры выполнены в виде моноблока, а это в свою очередь – из-за порой неудобного местоположения гнезда прикуривателя – делает пользование им затруднительным. Особенно страдает от неправильного расположения качество телефонной связи, которую трансмиттеры также поддерживают по каналу Bluetooth. Причина: встроенный микрофон находится очень далеко от лица водителя. Этих недостатков как раз и лишен девайс, разделенный на две части.
На одном конце провода штекер питания с двумя гнездами USB, одно из которых можно использовать для передачи данных с флешки, а второе – как разъем зарядки на 2 А. На другом конце дисплей с органами управления, микрофоном и гнездом под микроSD-карту. А для того чтобы трансмиттером было удобнее пользоваться, его головная часть крепится к панели приборов магнитом, местоположение которого заранее выбирается водителем. Стоит такое устройство примерно 700 рублей и органично вписывается в большинство автомобильных интерьеров.
5. 1DIN MP3/FM-ПРОИГРЫВАТЕЛЬ СО ВСТРОЕННЫМИ ДИНАМИКАМИ
Очень часто владельцы новых автомобилей не хотят заморачиваться с установкой дорогой аудиосистемы. Особенно часто такое происходит, когда «музыку» покупают в рабочую машину, из соображений «лишь бы бубнила». В этом случае стоит обратить внимание на аудиосистему со встроенными динамиками. Максимум, как нужно будет расстараться при ее инсталляции, так это вставить в место, предназначенное для магнитолы, и подключить питание. Займет это минут двадцать, не более.
Нужно сказать, что такая аудиосистема может практически все то же, что и ее старшие собратья. То есть она воспроизводит цифровые форматы с флешки или SD-карты, поддерживает воспроизведение файлов по Bluetooth и обеспечивает громкую телефонную связь. Да и выглядит вполне современно. Конечно, качественного звучания от нее ждать не приходится, но скрасить рабочий день водителя самосвала или экскаватора она сможет вполне. Стоит такой девайс порядка 1000 рублей.
6. 1DIN MP3/FM-ПРОИГРЫВАТЕЛЬ С ДЕРЖАТЕЛЕМ ТЕЛЕФОНА
Этот неказистый автомобильный MP3/FM-проигрыватель интересен тем, что, помимо функций обычного проигрывателя цифровых форматов и приема радиоэфира, он снабжен штатным держателем смартфона. Откинув вверх и вниз часть лицевой панели, вы получаете полноценный держатель для смартфона с размером экрана до 6 дюймов.
Закрепленный смартфон может выполнять функцию дисплея этого устройства при работе с ним в паре по Bluetooth-каналу. Выходная мощность устройства 60 Вт на канал, которых у него четыре.
А дабы магнитола лучше подходила к интерьеру, подсветку дисплея и кнопок можно сделать синей, красной или зеленой. Остается добавить, что стоит такое устройство около 1700 рублей.
7. 1DIN МУЛЬТИМЕДИА С ANDROID 7.0
Мультимедийные комплексы все прочнее прописываются в интерьерах автомобилей. Оно и понятно: большие экраны и широкий функционал современны и востребованы. Приятно, когда в машине стоит устройство, которое в одном лице и мощный медиапроигрыватель, переваривающий как аудио, так и видеофайлы, и развлекательный комплекс с выходом в интернет, и навигация, и монитор камеры заднего вида, и Wi-Fi-роутер, и много что еще. Однако в большинстве своем такие головные устройства имеют установочный размер 2Din. А как быть, если такую систему иметь очень хочется, а места под нее на центральной консоли нет в принципе?
В этом случае следует обратить внимание на 1Din-систему с «приставным» 7-дюймовым экраном. По функционалу она ничем не отличается от тех, что имеют больший установочный размер, и органично вписывается в интерьер практически любого автомобиля без переделок центральной консоли.
Надо только иметь в виду, что стоит такая «магнитола» уже не 1500 и не 5000 р. За качественную «голову» придется выложить, в зависимости от уровня комплектации, мощности процессора и предустановленной операционной системы, от 9000 до 15 000 рублей, что сравнимо по цене со смартфоном среднего уровня или хорошим планшетом. Но, как говорится, «охота пуще неволи».
Адаптер AUX-USB. Как и ожидалось — эксперимент провален.
Это казалось бы провал,
Я сидел у себя в комнате, тихо ох@#вал…
Строки из песни «Лог Док — Делать дело»
Алоха всем) Итак сегодня я развею миф о адаптерах/переходниках с AUXа на USB. Наверное уже многие купились на эту удочку и подумали что им продали брак. Неа. Переходник рабочий, только работает он не так, как вы того хотели.
Итак, в чем же суть. Я сидел в инете, выбирал, какие бы ништячки заказать на своего новенького лансера, дабы максимально оптимизировать его под себя с наименьшим ударом по карману. И тут я, как и многие другие наткнулся на картинку такого вот типа:
Итак я наткнулся на этот адаптер. Сначала рад был, до зеленых соплей. Ну ништяяяк думаю. Потом промелькнула мысль о том, как это работает.
Начнем с того, что выход AUX на самом мафоне питания не дает. Это вы можете проверить засунув туда булавку, как в детстве или языком лизнуть. Будет полное ничего. Но если вдруг вас убьет — значит у вас проблемы с мафоном. А теперь еще и со здоровьем. Но сейчас не об этом. Итак питания на AUXе у нас нет. Но при этом, оно необходимо для того, чтоб флэшка не то чтобы реп читала, а хотя бы заработала (не зря ж на ней лампочку воткнули, а для того чтоб видеть запустилась она или нет). Это первая причина, по которой этот девайс работать не будет.
Но хозяин-барин, а точнее баран, причем очень упертый. Я подумал, ну ладно, предположим, что японцы уже придумали что-то и USB все таки получает питание с AUX, а китайцы сплагиатили и торгуют теперь чужим патентом по сотке. Допустим. Но! Если надо играть музыку с USB, то кто-то должен эту музыку читать, декодировать, переводить в аналог и управлять списками. Эти задачи может выполнить только внешний плеер, такой как MP3-плеер, мобильный телефон, либо прочие воспроизводящие девайсы. В наш с вами переходник ничего из вышеперечисленного не встроено. Наверное. Хотя теоретически, есть компьютеры для авто размером с отпечаток большого пальца и, причем, практически они тоже есть. Для тех, кто не в курсе — вот как эта, довольно функциональная штука, выглядит:
В общем, я продолжал упорно зиговать в сторону переходника и настаивать на покупке.
Нашел я его на сайте, на котором, конечно же, все написано грамотно и по не русски. Соответственно, я глянул на стоимость в 48 руб. 52 коп. и понял, что мне проще приобрести его, чем полночи со словарем сидеть. Короче, откровенно говоря, мне было лень вникать в смысл корявого Русско-китайского перевода.
Вариант первый: под U-диском здесь имеется в виду флешка-плеер, т.е. выглядит как флешка и выполняет все её функции и в неё встроен ещё mp3 проигрыватель.
Вариант второй: это устройство, подключаемое к мафону, которое способно считывать музыку и воспроизводить ее. В это устройство вставляется данный переходник, и в него уже вставляется наша родная флэшка. При этом получается, оно так же подключается к мафону через AUX, а также, логически подумать в прикуриватель, для получения питания. Оно, как и телефон само воспроизводит музыку, соответственно, органы управления на магнитоле в данном случае не задействованы. Получается некислый такой велосипед, от которого толку, как от козла молока.
Так или иначе, я не стал углубляться в подробности.
Но тут нашел комментарий следующего содержания: «А флешка и не будет читаться. Этот переходник чтобы подключить в него телефон или плеер через USB шнур. Пример: магнитола AUX — шнур AUX — USB — шнур USB — microUSB — порт microUSB телефона.» То есть можно подключить к нему iPhone через шнур и слушать музыку которая на телефоне? А вдруг это работает? А, нет, не работает…
В итоге, все это полная шляпа. Когда абсолютно все эксперименты провалились, я просто нашел немного другое устройство и уже задумываюсь о его приобретении:
Стоит всего чуть больше 4 тыс. руб., зато с установкой даже младенец разберется! Кому интересно — найдено здесь!
Что хотелось бы сказать в заключение. Выкидывать я эту штуковину не стал, полюбому куда-нибудь я ее в будущем примостырю и она будет выполнять какую-то полезную функцию. И об этом обязательно будет запись в БЖ. Но для простых смертных, которые захотят слушать музыку через аукс с флэшки — эта штуковинка абсолютно бесполезна. Все что из этого выйдет — вы потратите 50 рублей, очень долго будете вертеть ее в руках, когда поймете что она не работает так, как вы этого хотели и так же как и я отложите ее в долгий ящик.
