МС-51 Станок сверлильный на магнитном основании. Назначение и область применения
Cтанок сверлильный магнитный МС-51 на магнитном основании предназначен для сверления, зенкования отверстий в условиях, где применение стационарного оборудования является невозможным.
Применяется для ремонта крупногабаритной техники, станков и технологического оборудования, в промышленности, в производстве металлических конструкций.
Cтанок МС-51 применяется в полевых условиях при ремонте военной и специальной техники, судостроении, строительстве мостов и других работах.
Принцип работы и особенности конструкции станка МС-51
Конструкция наших станков проста и надежна, но продумана до мелочей. В компактном корпусе заключен привод на 1260 Вт, который в сочетании с двухступенчатым редуктором обладает достаточной мощностью и надежностью для постоянного промышленного применения на производстве. Система подачи СОЖ (смазочно-охлаждающей жидкости) продлевает срок службы режущего инструмента — Вы значительно экономите сверлах, так как будете менять их в 2 раза реже. Уникальная полуавтоматическая система устранения люфта направляющих позволяет просто, быстро и точно произвести регулировку без специальных знаний и навыков.
Для крепления к заготовке машина МС-51 использует электромагнитное основание с силой притяжения в 12000 Н. В наших машинах применены последние разработки в технологии изготовления электромагнитов. Специальная электронная система контроля основания включает в себя ряд функций:
В статье приняты следующие сокращения:
Помехоустойчивость машин соответствует требованиям СТБ ЕН 55014-2.
Индустриальные радиопомехи соответствуют требованиям СТБ ЕН 55014-1.
Закрепление машины за конкретным исполнителем отражается в разделе 7 настоящего РЭ.
Устройство и работа сверлильного станка МС-51
Машина сверлильная МС-51 (Рис.1) представляет собой электрическую сверлильную машину с электромагнитным креплением к базовой поверхности.
Основой конструкции машины является корпус. Для крепления машины на базовой поверхности служит электромагнитное основание.
На корпусе смонтирован привод машины, перемещающийся по направляющим суппорта. Перемещение привода осуществляется посредством вращения рукояток управления подачей через механизм привода подачи.
Редуктор имеет две фиксированные передачи, со специально подобранными скоростями вращения.
Выбор передачи осуществляется переключателем, расположенном на корпусе редуктора.
На корпусе машины смонтирована панель управления.

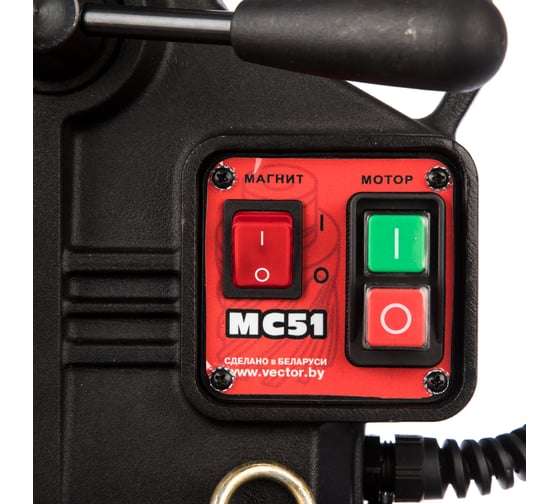

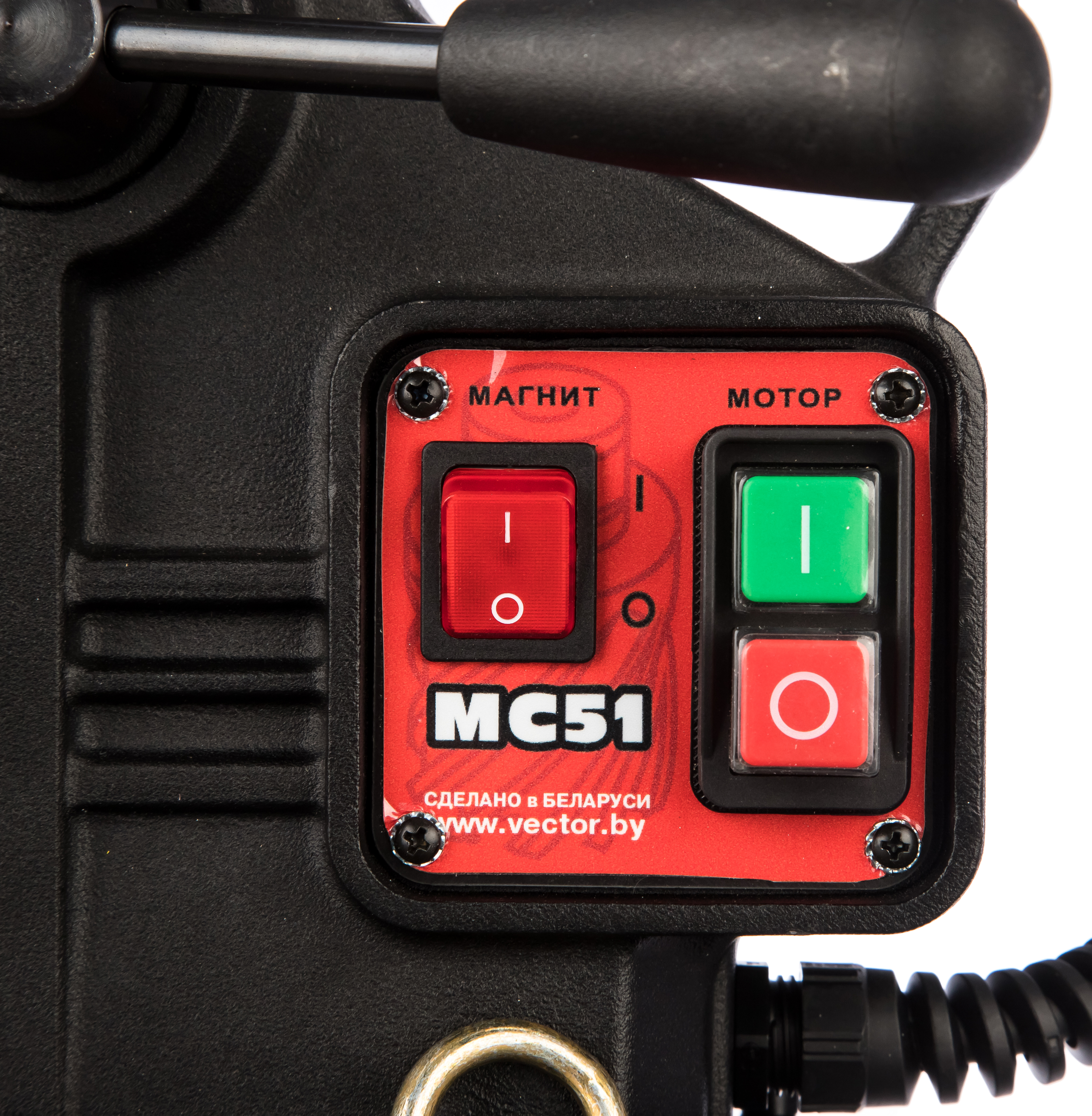

Выключатель электромагнитного основания МАГНИТ одновременно служит общим выключателем машины. Для управления двигателем служит выключатель МОТОР. Внешний вид панели управления представлен на Рис. 2
Зеленая клавиша с символом I запускает двигатель, а красная с символом О служит для выключения двигателя. Включение питания двигателя невозможно без предварительного включения электромагнитного основания.
Внутри корпуса, за панелью управления, смонтирован электронный блок управления. Выполняет следующие функции:
Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает машину.
Электромагнитное основание обеспечивает крепление машины к базовой поверхности с силой, гарантирующей уверенную работу оборудования и безопасность оператора при толщине базовой поверхности более 10 мм. Необходимо помнить, что при толщине метала менее 10 мм фиксации кнопки Старт не происходит.
Для работы в этой ситуации необходима ручная фиксация кнопки.
Такой тип крепления делает возможным выполнение отверстий, как в нормальном положении, так и в нетипичных позициях, например, при закреплении машины к стальной вертикальной стенке или стальному перекрытию. При этом необходимо, с целью соблюдения техники безопасности, закрепить машину страховочной цепью, входящей в комплект поставки.
Порядок работы с машиной сверлильной
Освободить и очистить инструмент.
При работе кольцевыми фрезами следует стремиться к выполнению отверстия за один проход, без подъема инструмента. Это облегчает удаление высверленной сердцевины из кольцевого сверла.
При работе спиральными сверлами, особенно в мягких, вязких материалах, необходимо уменьшать нажим на рукоятку подачи или даже выводить сверло из отверстия в целях так называемой «ломки стружки». В целях безопасности не следует допускать образования длинных, спиральных стружек и, тем более, наматывания стружек на сверло.
Комплектация магнитного сверлильного станка МС-51
Специальный комплект магнитного сверлильного станка МС-51
Машина и стандартный комплект находятся в ящике №1.
Специальный комплект находится в ящике №2.
Магнитные сверлильные станки производства ЗАО НПО Вектор:
Сверлильный станок на магнитном основании. Общие сведения
Сверлильный станок на магнитном основании представляет собою небольшое портативное устройство, которое может крепиться к любым металлическим поверхностям.
Для неровных, либо неустойчивых поверхностей, на которых магнитная плита не способна обеспечить полноценную фиксацию, предусмотрены специальные вспомогательные адаптеры – вакуумные и цепные фиксаторы.
Преимущества переносных магнитных сверлильных станков перед стационарными:
Магнитные сверлильные станки наиболее востребованы в сферах промышленности, строительства, судостроительной отрасли, где необходим монтаж стальных конструкций и трубопроводов с жесткими условиями работы. Такие станки на магнитном основании без проблем могут крепиться к любым поверхностям – горизонтальным, наклонным либо вертикальным, чему способствует использование фиксирующих магнитов мощностью до 26 кН.
В зависимости от функционального предназначения конкретного станка на него могут устанавливаться либо стандартные спиралевидные сверла и корончатые фрезы, с помощью которых могут создаваться отверстия диаметром до 32 миллиметров, либо усиленные корончатые сверла или корончатые фрезы, для сверления толстых поверхностей, либо создания больших отверстий диаметром до 150 миллиметров.
Сверлильная переносная машина на магнитном основании способна выполнять следующие операции:
Габаритные размеры магнитного сверлильного станка МС-51
Габаритные размеры магнитного сверлильного станка МС-51

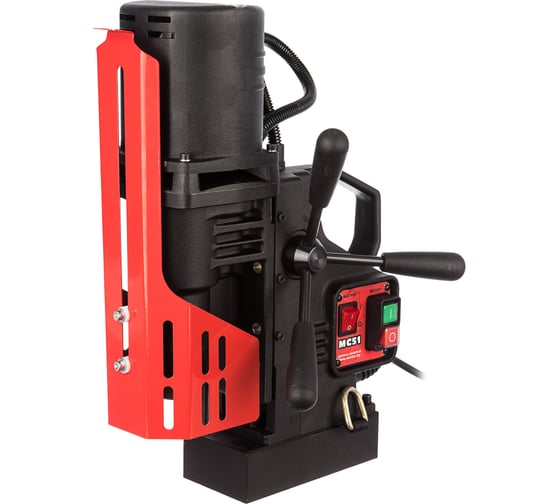

Общий вид магнитного сверлильного станка МС-51

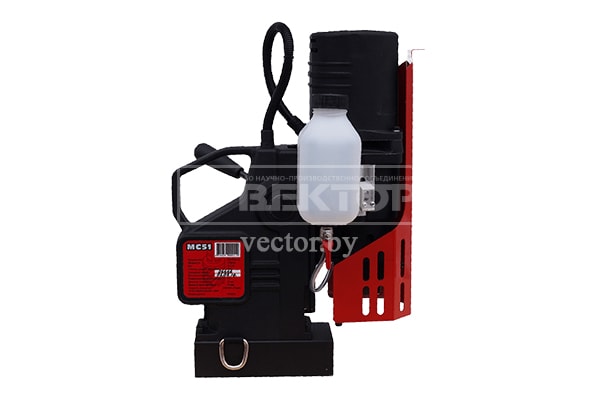

Фото магнитного сверлильного станка МС-51

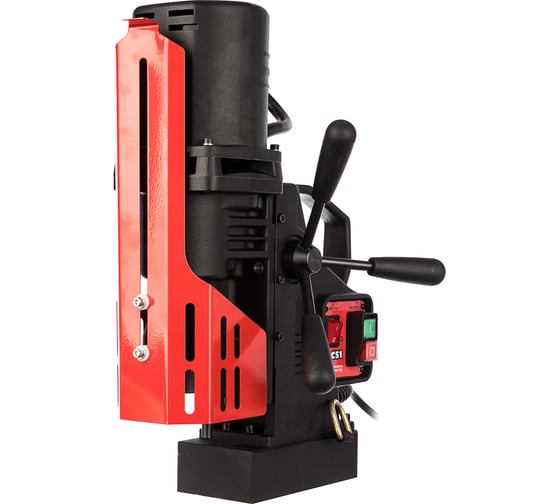

Фото магнитного сверлильного станка МС-51

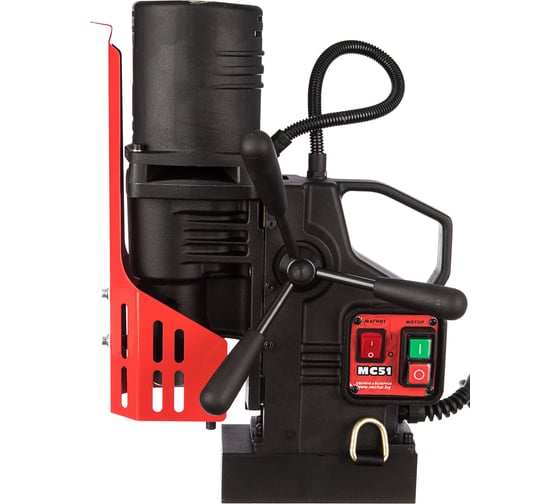

Фото магнитного сверлильного станка МС-51
Устройство и работа магнитного сверлильного станка МС-51
Магнитный сверлильный станнок МС-51 представляет собой электрическую сверлильную машину с электромагнитным креплением к базовой поверхности.
Основой конструкции станка является корпус. Для крепления станка на базовой поверхности служит электромагнитное основание. На корпусе смонтирован привод станка, перемещающийся по направляющим суппорта. Перемещение привода осуществляется посредством вращения рукояток управления подачей через механизм привода подачи.
На корпусе станка смонтирована панель управления. Выключатель электромагнитного основания МАГНИТ одновременно служит общим выключателем станка. Для управления двигателем служит выключатель МОТОР.
Зеленая клавиша с символом I запускает двигатель, а красная с символом О служит для выключения двигателя. Включение питания двигателя невозможно без предварительного включения электромагнитного основания.
Внутри корпуса, за панелью управления, смонтирован электронный блок управления. Выполняет следующие функции:
Электромагнитное основание обеспечивает крепление станка к базовой поверхности с силой, гарантирующей уверенную работу оборудования и безопасность оператора при толщине базовой поверхности более 10 мм. Необходимо помнить, что при толщине метала менее 10 мм фиксации кнопки Старт не происходит. Для работы в этой ситуации необходима ручная фиксация кнопки. Такой тип крепления делает возможным выполнение отверстий, как в нормальном положении, так и в нетипичных позициях, например, при закреплении станка к стальной вертикальной стенке или стальному перекрытию. При этом необходимо, с целью соблюдения техники безопасности, закрепить машину страховочной цепью, входящей в комплект поставки.
Электрооборудование и электрическая схема сверлильного станка на магнитном основании МС-51
Эксплуатационные ограничения сверлильного станка на магнитном основании МС-51
Машина должна подключаться к сети переменного тока напряжением 220В с защитным контуром (заземление) и имеющей в своём составе выключатель автоматический дифференциальный (дифавтомат) типа АД… со следующими характеристиками:
230В 50 Гц №14 In≤16А IΔn=30мА)
В случае работ на открытых площадках электропитание станка должно производиться от автотрансформатора с вышеуказанным вариантом подключения. Параметры питающей сети должны соответствовать техническим характеристикам станка.
Машина предназначена для работы в следующих условиях:
После хранения или транспортирования станка при низких температурах с последующим вносом в помещение с более высокой температурой для эксплуатации, необходимо выдержать машину при данной температуре не менее 4-6 часов (в зависимости от величины разности температур) необходимых для удаления влаги (инея, росы).
При выполнении работ на немагнитных материалах и деталях, имеющих недостаточную площадь для установки магнитного основания станка, использовать стальные пластины толщиной 10 мм, надёжно прикрепив их к обрабатываемым деталям.
Сверлильная машина MC-51
Конструкция наших станков проста и надежна, но продумана до мелочей. В компактном корпусе заключен привод на 1260 Вт, который в сочетании с двухступенчатым редуктором обладает достаточной мощностью и надежностью для постоянного промышленного применения на производстве. Система подачи СОЖ (смазочно-охлаждающей жидкости) продлевает срок службы режущего инструмента — Вы значительно экономите сверлах, так как будете менять их в 2 раза реже. Уникальная полуавтоматическая система устранения люфта направляющих позволяет просто, быстро и точно произвести регулировку без специальных знаний и навыков.
Для крепления к заготовке машина МС-51 использует электромагнитное основание с силой притяжения в 12000 Н. В наших машинах применены последние разработки в технологии изготовления электромагнитов. Специальная электронная система контроля основания включает в себя ряд функций:
Выполнение работ на магнитных сверлильных машинах МС-51 происходит с максимальной степенью комфорта и безопасности. Электронная система плавного пуска дает возможность осуществлять сверление внахлест. Заменяемый шлицевой хвостовик ротора, исключает дорогостоящую замену ротора при износе.
Сфера применения сверлильной машины МС-51 еще расширится, если применять его вместе со специальной оснасткой для крепления на трубы или с вакуумной платформой, которая является незаменимой опцией при работе с немагнитными металлами и материалами.
