Самодельный мощный бумбокс в гараж или на дачу
Давно у меня чесались руки сделать стационарную музыку для гаража или дачи. Чтобы играла качественно и громко, и чтобы не жалко было грязными руками трогать 🙂 Наконец, дошла очередь и до этого проекта. Вариант купить что-то готовое рассматривался, но в продаже либо слишком дорогие для такой цели аппараты, либо откровенный пластиковый шлак. Поэтому решено — делаем сами.
Для начала решил изучить, так сказать, мировой опыт изготовления самодельных бумбоксов 🙂 Но в сети попадались или настоящие произведения искусства, сделанные увлеченными и пряморукими людьми (фото 1), или какой-то жесткий хардкор. Причем хардкорные творения ожидаемо преобладали (фото 2).
С профессионалами мне не потягаться, мешает легкая кривизна рук, да и по времени не хотелось надолго затягивать изготовление. Повторять же показанный на фото 2 треш — себя не уважать. Решил найти золотую середину между эксклюзивом и хардкором, и ниже покажу, что из этого вышло.
Я не стал изобретать велосипед, поэтому взял типовую архитектуру, которую массово используют гаражные умельцы для озвучки своих рабочих мест. Это обычная автомагнитола + автомобильная акустика + блок питания от компьютера. Корпус решил изготовить из мебельных панелей (ламинированная ДСП толщиной 16 мм).

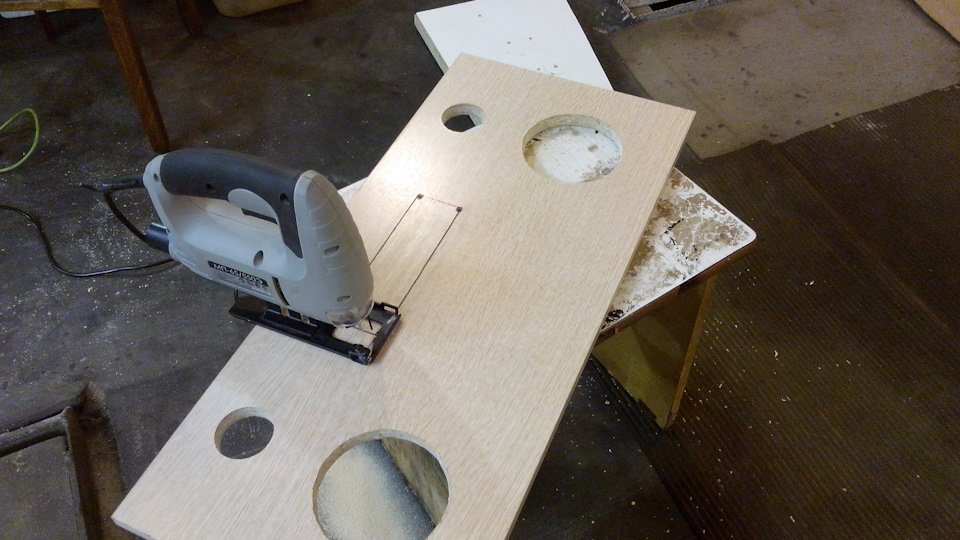

Размеры корпуса бумбокса 700x300x300 мм. Большинство отверстий выпиливал электролобзиком, только отверстия под твитеры просверлил сверлом по дереву на 50 мм (фото 3):
Акустику левого и правого каналов изолировал перегородками. Для улучшения качества звука, использовал двухполосные частотные фильтры (кроссоверы), их расположил внутри колонок, фазоинверторы не делал (фото 4):

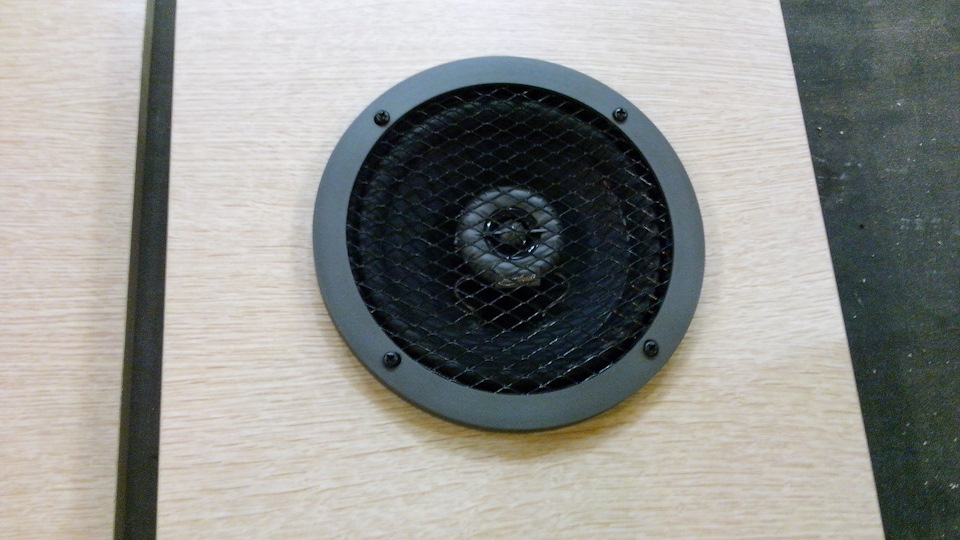

Защитные решетки для боковых динамиков были использованы в других проектах, поэтому изготовил самодельные, из сетки для бамперов (фото 5):

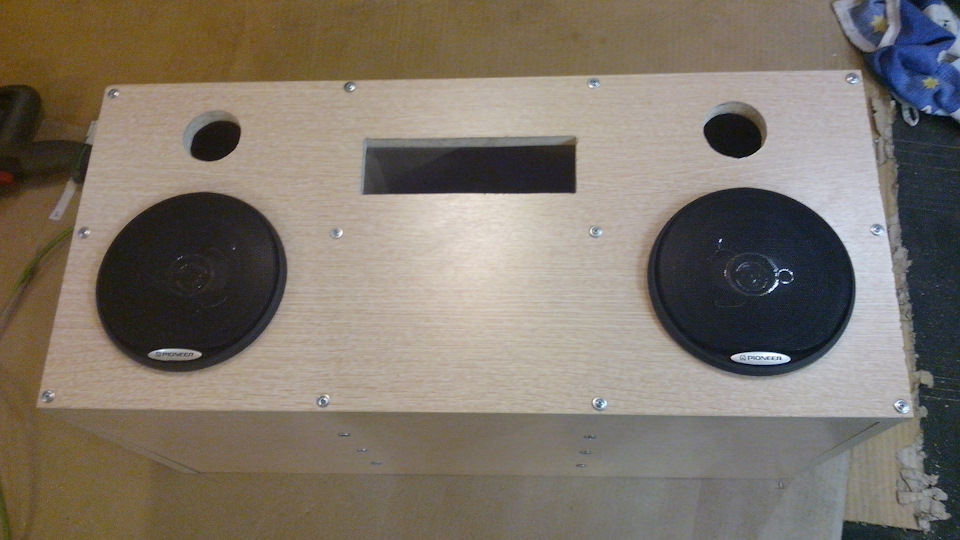

Установил фронтальные динамики (фото 6):
Подключил фронтальную акустику через кроссоверы, а боковую акустику — напрямую от усилителя магнитолы. Провода закреплял стяжками на самоклеящихся площадках (фото 7):

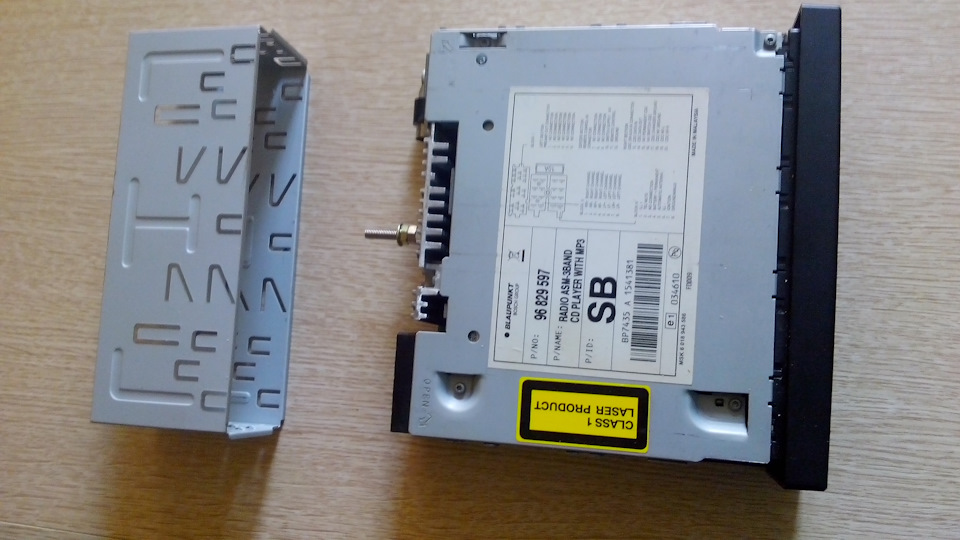

Из старых запасов нашлась металлическая установочная рамка 1DIN для магнитолы, это позволило снизить требования к точности выпиливаемого отверстия (фото 8):
Блок питания установил вентилятором вверх, при этом он забирает воздух из внутреннего пространства и выводит его наружу. Так обеспечивается охлаждение не только самого блока питания, но и магнитолы. Задняя часть блока питания крепится к корпусу бумбокса П-образным кронштейном (фото 9):

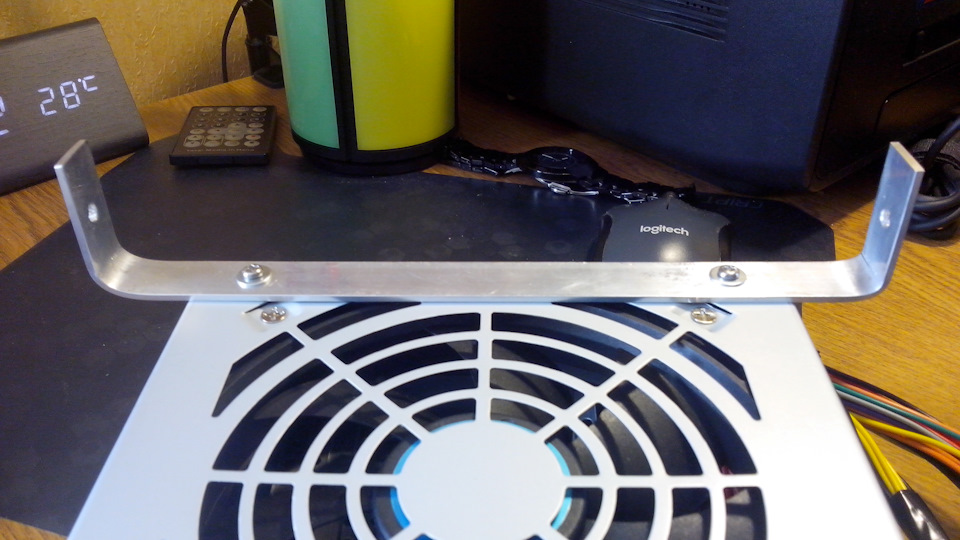

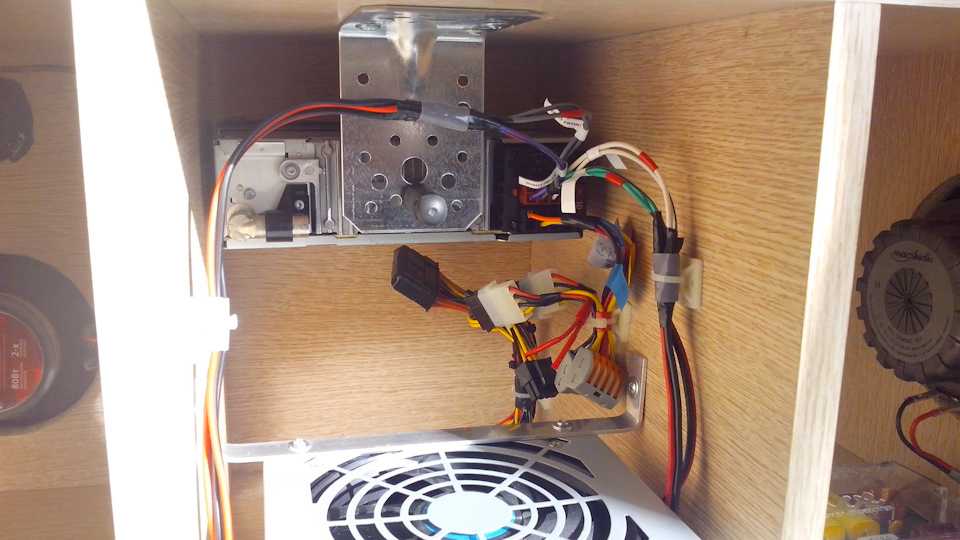

Магнитолу закрепил Г-образным кронштейном за штатную шпильку. Центральный отсек скомпоновал с учетом возможного апгрейда, оставил место для магнитолы размерностью 2DIN (фото 10):

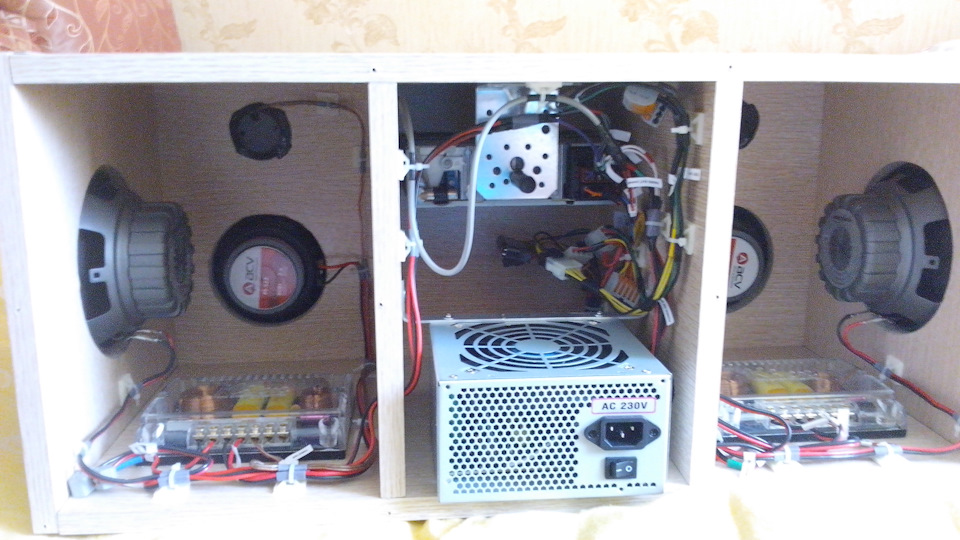

На фото 11 показаны внутренности бумбокса с установленными компонентами и проводкой:
Пробное включение показало, что аппарат работает корректно (фото 12):

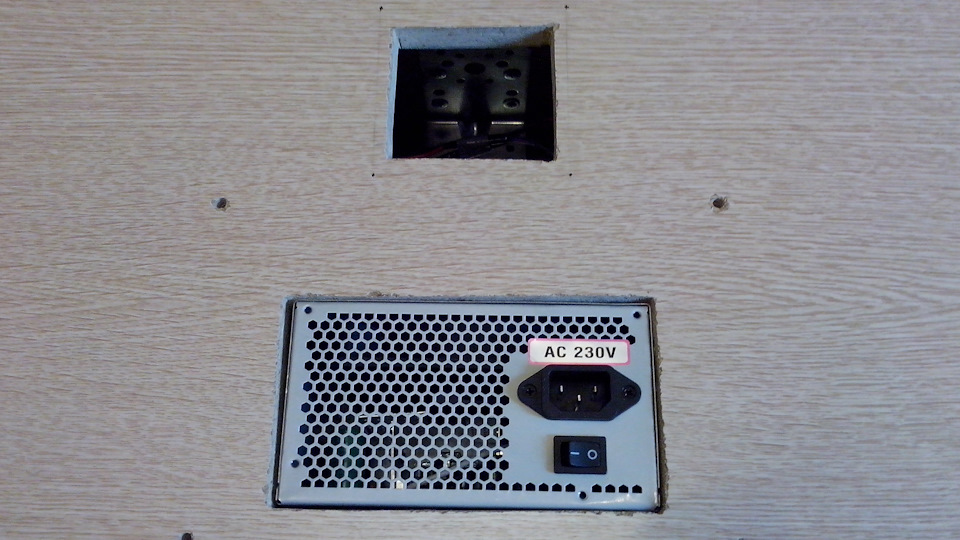

На задней стенке выпилил отверстие для подключения вспомогательных коннекторов и переключателей (фото 13):

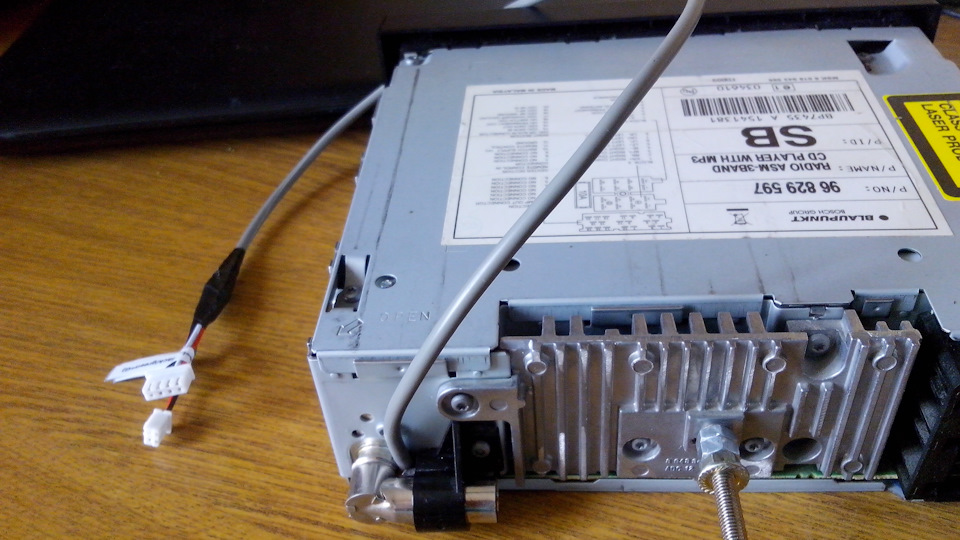

Попутно пришлось решать проблему с аудиовходом AUX, так как в данной версии магнитолы он отсутствовал. Пару дней потратил на изучение форумов, и теперь AUX есть, на фото 14 выведен из магнитолы отдельным проводом. Возможно, сделаю об этой доработке отдельную запись.

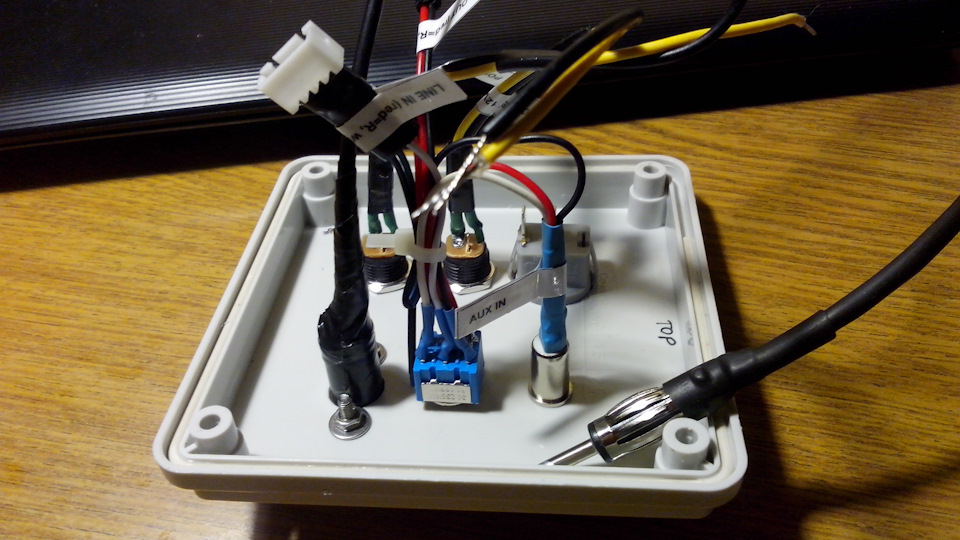

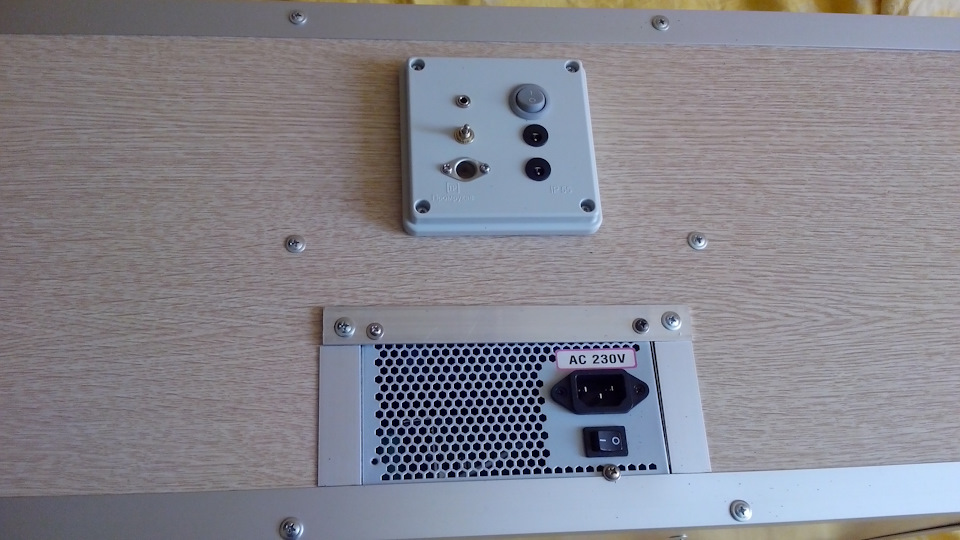

Для монтажа элементов задней панели использовал крышку от распределительной коробки (фото 15):

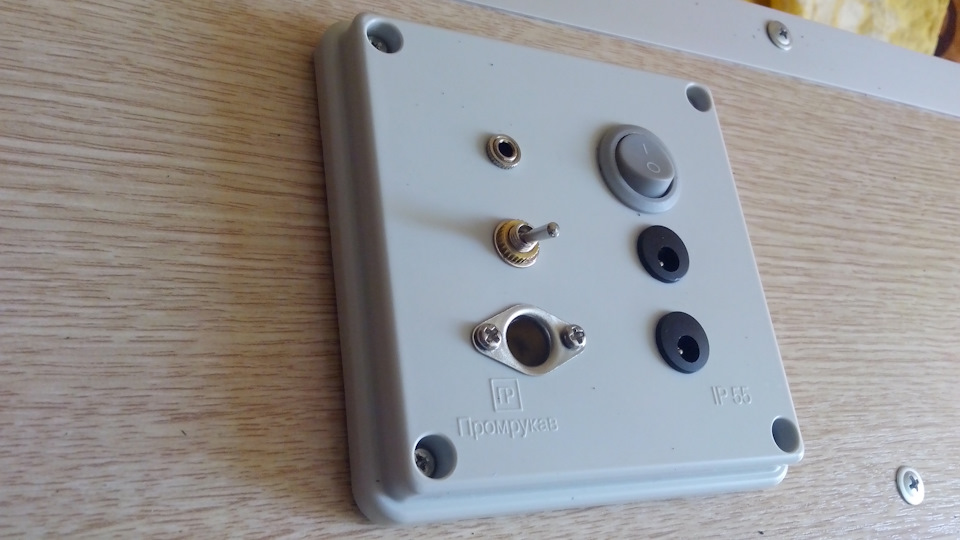

На заднюю стенку бумбокса, помимо сетевого шнура, выведены:
— выключатель питания
— два гнезда 12В для подключения каких-либо гаджетов (плеер, активная антенна и т.д.)
— коннектор AUX для подключения внешних источников аудиосигнала
— коннектор для подключения антенны радио
— переключатель AUX/радио (вынужденная мера, в связи с отсутствием штатного AUX, но это отдельная тема)
Эта панелька выполняет также роль воздухозаборника, для обеспечения циркуляции воздуха в центральном отсеке. Она сделана с немного выступающими за плоскость ножками, поэтому отступает от плоскости стенки примерно на 2 мм. Таким образом, через нее осуществляется приток воздуха снаружи, и дополнительных вентиляционных окошек не требуется.

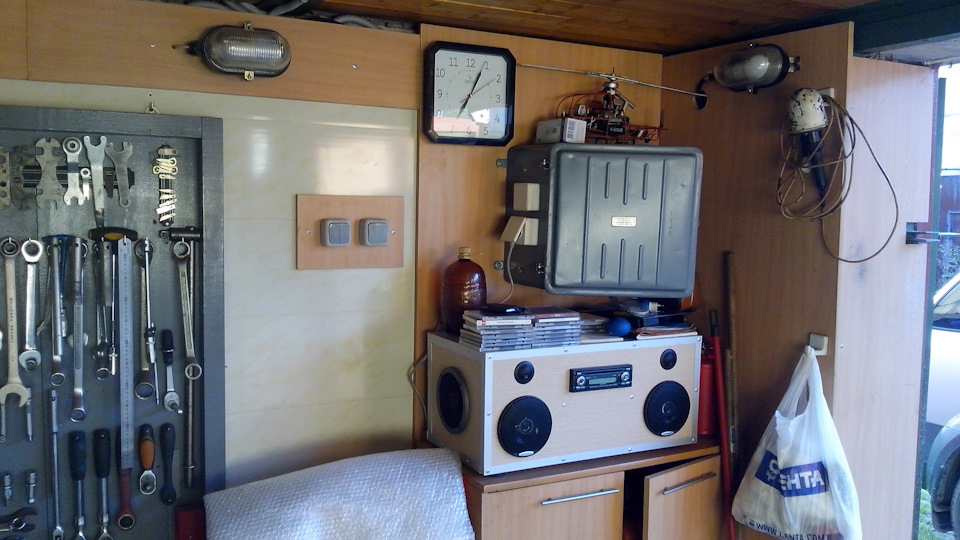

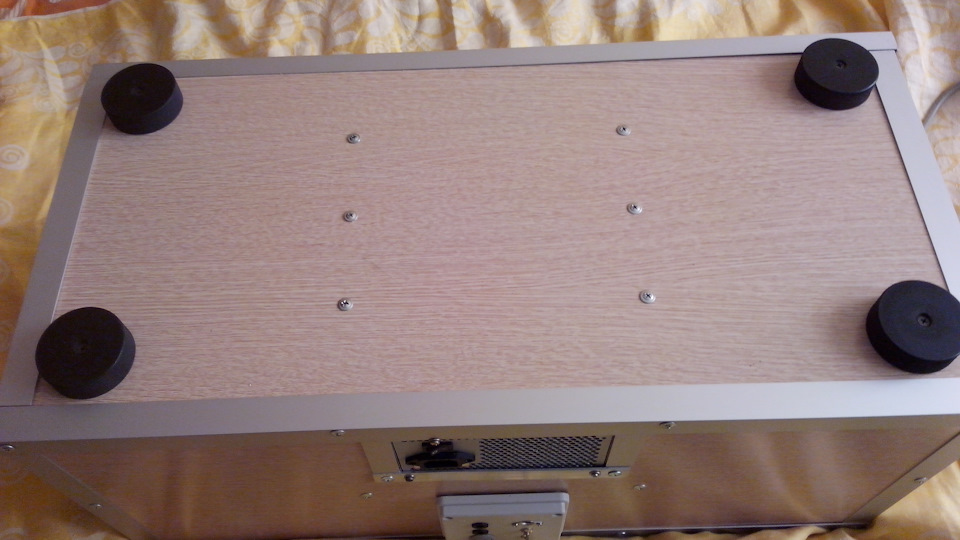

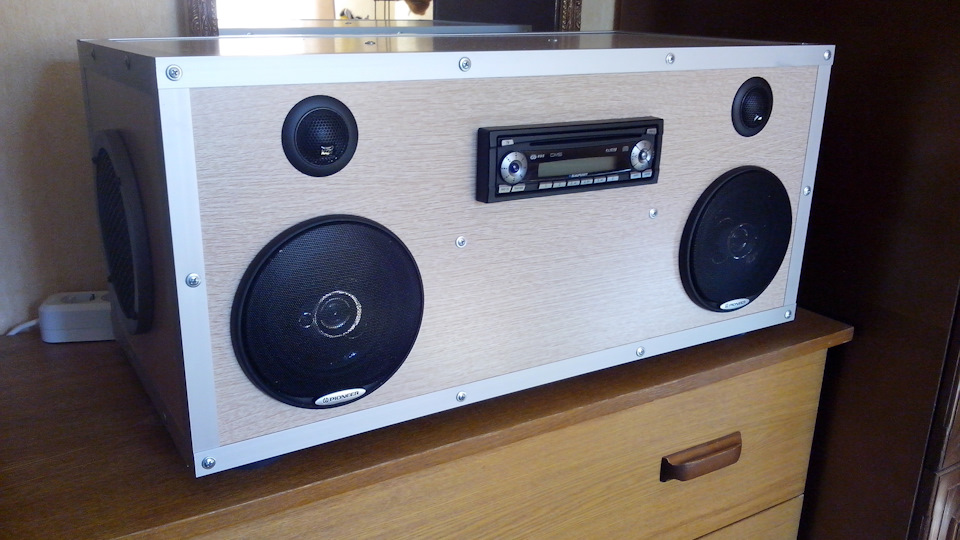

Аппарат получился внушительных размеров (700x300x300 мм), поэтому установил его на брутальные ножки из небольших хоккейных шайб (фото 18):
Чтобы у корпуса бумбокса не повреждались углы, сделал окантовку алюминиевым уголком. Корпус собран на саморезах. Вес изделия получился, по ощущениям, порядка 15-20 кг (не взвешивал), поэтому подразумевается только стационарное использование, в лес за грибами с ним не пойдешь. Исходя из этого, не стал портить внешний вид какими-то ручками для переноски. На фото 19 и 20 показано готовое изделие:
Качество звучания и мощность данного аппарата меня полностью устраивают, все-таки использовались не самые бросовые компоненты: магнитола от приличного производителя (Blaupunkt), кроссоверы и твитеры Kicx, плюс достаточно мощные динамики на 50 и 70 Вт. Когда я врубил бумбокс на полную мощность, мой кошак со страху залез на шкаф, значит, тест успешно пройден 🙂
Приятным бонусом оказалось, что данная магнитола Blaupunkt сохраняет настройки даже при отключении питания, что обычно является проблемой для подобных самоделок без встроенного аккумулятора.
Но надо сказать, что мой проект вышел совсем не бюджетным, при том, что я старался экономить везде, где это возможно. Вот примерные затраты на изготовление моего бумбокса:
— Магнитола Blaupunkt 1DIN с MP3, 4×40 Вт, от Chevrolet Lacetti (б/у с AVITO, практически новая): 500 руб.
— Блок питания STM 400 Вт (новый, но самый дешевый, какой был в продаже):
1000 руб.
— Материалы корпуса (панели, алюминиевый уголок, крепеж):
1000 руб.
— Прочие материалы (коннекторы, переключатели, стяжки, провода, ножки и т.д.):
500 руб.
— Динамики фронтальные ACV 50 Вт 13 см (новые, но самые дешевые) 2 шт:
800 руб.
— Динамики боковые Mac Dynamic 70 Вт 16 см 2 шт: бесплатно (были в наличии).
— ВЧ-динамики (твитеры) Kicx 2 шт: бесплатно (были в наличии).
— Двухполосные частотные фильтры (кроссоверы) Kicx 2 шт: бесплатно (были в наличии).
Итого, без учета деталей, бывших в наличии:
3800 руб, а если акустика полностью покупная, то весь бюджет такого проекта составит порядка 5000 руб, а то и больше, не считая потраченного времени.
Так что, если к качеству и мощности звука нет больших требований, проще купить недорогую китайскую бубнитолу и не париться. А я взялся за изготовление данного музыкального ящика не столько от жадности, сколько потому, что так приятно пользоваться качественными вещами, сделанными своими руками…
Бумбокс из автомагнитолы своими руками by Harman Kardon
Не помню с чего всё началось) Наверное с какого-то видео в youtube. Стало дико интересно попробовать самому собрать нечто подобное. Моё любопытство росло, а руки чесались.
Начну с того, что я не обладаю знаниями в аудиотехнике, поэтому допускаю, что совершил немало ошибок (например, что автомобильные динамики лучше не использовать для подобных проектов).
Финал будет уже совсем скоро. Вот что есть на данный момент
Какая была задача: собрать стационарную коробку с музлом для дачи, чтобы bluetooth и aux, и чтобы все по красоте.
Что было использовано:
— Компонентная АС Infinity Alpha 650C by Harman
— Автомагнитола Telefunken TF-CCR8091B
— Блок питания от старого PC
— Фанера 10мм
— 2 диодных модуля подсветки
— 2 пассивных излучателя (уже 44 дня жду посылку от китайских друзей)
— Ручки для переноски
— Ножки
— Клей ПВА, силикон, саморезы, какая-то штука для отражения звуковой волны
Процесс:
Изначально я планировал как-то сам всё вырезать пилой и ручным лобзиком. Но через пару часов понял что всё криво и я промазал с размерами.
Тогда я расчехлил AutoCAD и вспомнил универскую молодость. Результатом стало вот это:
Далее заказал лазерную резку всего этого дела
Получил вот такой распил
Бумбокс
Группа «Бумбокс» была создан в Киеве в 2004 году. Именно тогда Андрей Хлывнюк и Андрей Самойло начали совместно сочинять музыку. Основная часть репертуара группы состоит из украинских песен, иногда у «Бумбокса» появляются русскоязычные и англоязычные композиции.
Вскоре дуэту потребовались дополнительные инструменты, но Хлывнюк (вокал) и Самойло (гитара) не желали звать в группу много людей и пригласили Валика Матиюка в качестве диджея.
В 2005 году «Бумбокс» записали первый альбом «Меломанія» в студии «!SubmarinStudio».
Через год у группы появилась вторая пластинка «Family Бізнес» записанная на лейбле «Moon Records». На территории Украины было продано более 100 тысяч копий. Альбом получил статус «золотой».
Группа также работала над саундтреком к фильму «Хоттабыч». В фильме присутствуют музыкальные фрагменты коллектива из альбомов «Меломанія» и «Family Бізнес».
В 2007 году в эфире радиостанций России прозвучала песня «Вахтерам». Осенью этого же года был записан мини-альбом «Тримай» на студии «Moon Records», а песня «та4то» стала частым гостем московских радиостанций. На песню даже сняли видеоклип.
Постепенно популярность «Бумбокса» росла, и группой заинтересовались звукозаписывающие компании из России. Вскоре ребята подписали контракт со студией «Монолит» и издали альбомы «Family Бізнес» и «Меломанія» в России.
В российском издании было другое оформление, и присутствовал полный набор клипов к каждой пластинке.
Зима 2009 года подарила фанатам «Бумбокса» новый альбом, записанный с диджеем Tonique. Альбом носил название «Бленды, миксы и другие музыкальные пародии». Русскоязычным изданием альбома занимались на студии «Монолит». В альбом вошли 11 ремиксов старых композиций и англоязычная песня «Come Around».
Летом 2010 года состоялась презентация нового альбома «Все включено». Выступление прошло в киевском «Crystal Hall». В новый альбом вошли 2 новые песни, 2 кавера и старые композиции.
Через год у «Бумбокса» появился четвертый альбом «Середній Вік» (на русском «Средний Возраст»), который вскоре был издан на виниловой пластинке.
В 2013 году «Бумбокс» представил общественности новый альбом «Термінал Б». На создание альбома группу вдохновили частые перелеты. В альбом вошли треки из раннего творчества группы и композиции из «электрического периода». Этот альбом был также выпушен на виниловой пластинке.
На нашем музыкальном портале вы можете абсолютно бесплатно скачать и слушать онлайн песни группы Бумбокс в mp3. Познакомьтесь с творчеством украинской группы на нашем сайте.
Автономный БумБокс для дома и не только.
Решил все таки поделиться своим творением в виде бумбокса.
Все началось с того что захотел себе блютус колонку, посмотрев цены на кусок пластика, задумался! И пришла идея собрать акустику самому. на основе авто магнитолы и авто динамиков, с автономным питанием.
Пишу такой пост первый раз так что не пинайте))) И так поехали.

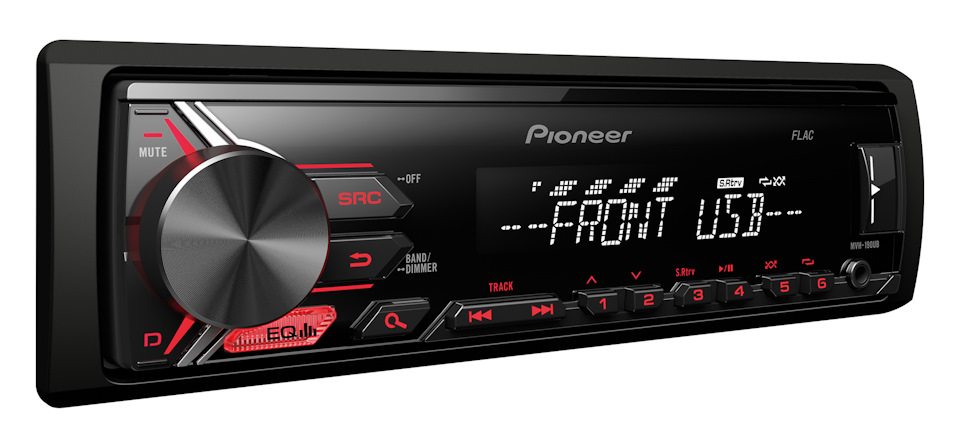

Воспроизводящее ГУ Pioneer MVH 190UB

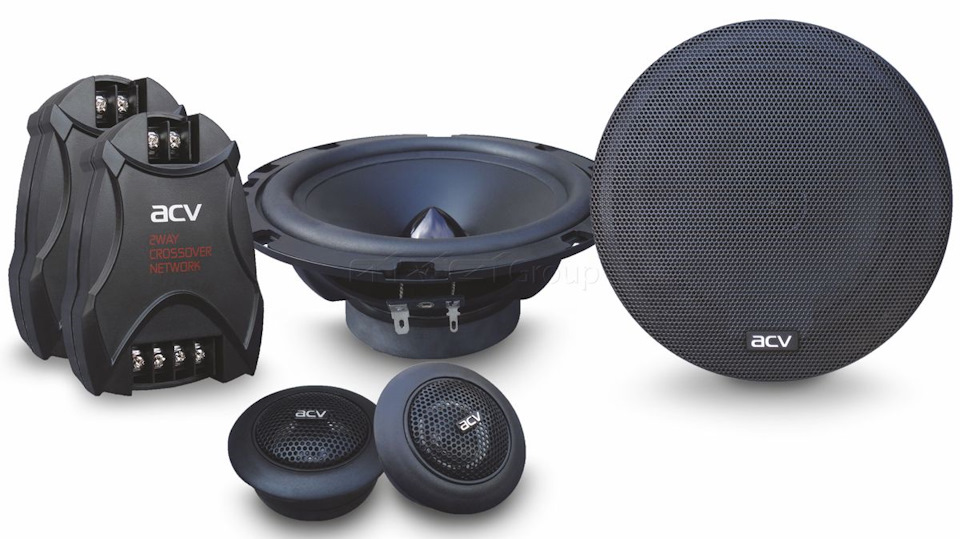

Динамики компонентные с кроссоверами и твитерами. ACV PB-60.2
Питание, Аккумулятор 12в, 7.2 а/ч. от источника бесперебойного питания.
зарядное устройство на 1 а/ч. для спокойно ровной зарядки, с автоматическим отключением заряда.
Использованные материалы:
1. Корпус: боковины и верх, низ а так же внутренние перегородки — деревянный подступенок 20мм толщиной.
2. Фронтальная панель состоит из двух частей:
— внутренняя невидимая силовая для монтажа динамиков, магнитолы. Материал ЛДСП.
— наружняя декоративная. фанера 6мм.
3. Задняя панель, фанера 10мм.
4. Фазоинверторы, фановая труба 40мм.
5. саморезы, мебельный конфирмат,
Весь курпус склеен при сборке на столярный клей, и протянут саморезами.
Используемый инструмент.
Шуроповерт, торцевая пила, ленточная шлифмашинка, фрезер, струбцины, ручная циркулярная пила, эл.лобзик, клей столярный ну и всякие мелочи по мере необходимости.
Описывать процесс сборки ящика не буду, кому интересно пишите расскажу. А вот по начинке немного распишу.

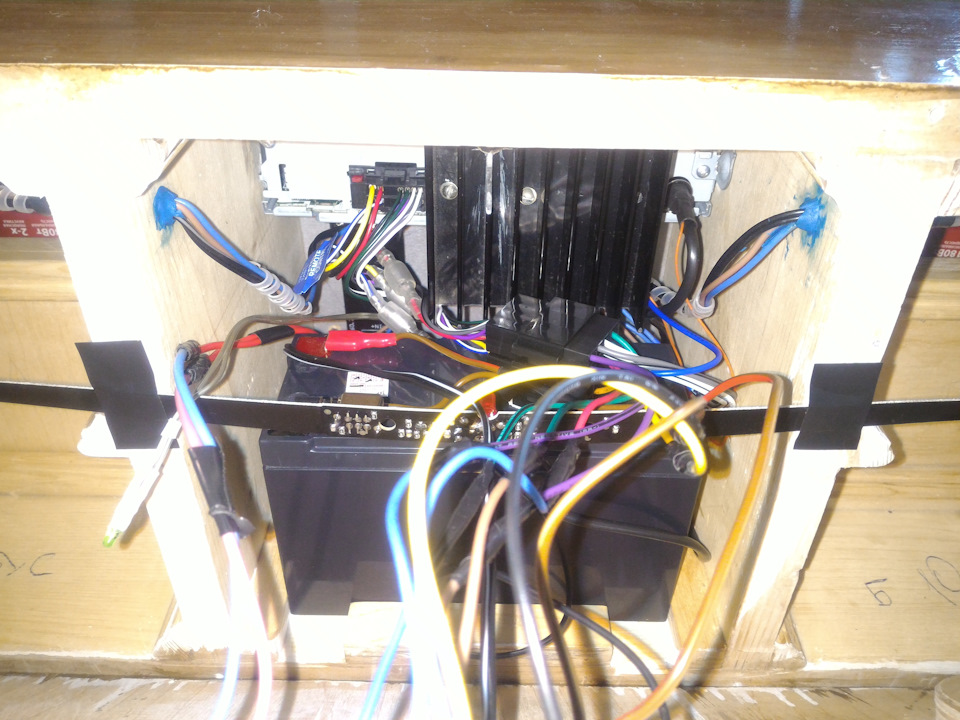

В ходе многочисленных примерок было выявлено что родной радиатор охлаждения на ГУ не справляется со своей задачей, и пришлось приделывать к нему доп радиатор от сгоревшего усилка.
На заднюю панель выведено еще пара выходов на динамики от магнитолы. На случай если будет мало)))))
Питание. Аккум к нему ЗУ, от ЗУ на задней панели разъем от компьютерного блока питания, и (желтая) кнопочка включения зарядного устройства. Ну и заодно вывел индикатор зарядки на задней панели.
От аккума напрямую питание на ГУ, ну и конечно же кнопочка включения (красная) на задней панели.
По подключению динамиков думаю и так понятно.
Фазоинверторы настраивал на слух, на разных треках, после того как было найдено оптимальное их положения, их фиксация проклейка и усиление. Ах да. их пришлось сделать на задней панели.((
После окончательной примерки и подгонки, вышкуривание, и далее уже покраска в несколько этапов.
Сначала покрасил все белым «Акватексом», в два слоя, потом все покрашено морилкой цвета дуб.
Ну а после уже окончательная сборка и установка компонентов. Динамики посажены на мягенький двусторонний скотч. и прикручены на 8 винтов.
Задняя панель установлена через приклеенный дверной уплотнитель, чтобы все было герметично.
А так же сделал окошко для вентиляции. Ну и до кучи в самый последний момент затолкал антенну ФМ.
Надеюсь по тексту было все понятно, а если нет то пишите расскажу))
Приятного просмотра)))
Подборка mp3 модулей для модернизации музыкальных центров и создания бумбоксов
У многих есть музыкальные центры от именитых производителей выпущенные много лет назад. Работают они еще хорошо, но USB и TF портов, а так же блютуз у них нет. Однако из ситуации можно выкрутиться и дооснастить их недостающими современными возможностями. Полезна информация будет и тем, кто сам, своими руками мастерит и хочет сделать бумбокс. Модули небольшие, а разнообразие конструкций даст возможность выбрать нужный, подходящий под конкретные условия.
1. Модуль, определяющийся по блютуз, как BT-SPEAKER, имеет небольшой дисплей для индикации режимов работы, некое подобие спектроанализатора, читает флешки и карты памяти объемом до 32 ГГб. Оснащен Aux входом и FM радио. Питание от 5 до 12 Вольт. В комплекте имеется пульт ИК пульт ДУ. Кнопками на лицевой панели можно переключать треки и менять громкость. Габаритные размеры позволяют вмонтировать в магнитолы формата 1DIN. Можно найти этот же модуль, но с усилителями 2*3 Ватт.
2. Следующий модуль так же оснащен блютуз, Aux входом, FM радио, читает флешки и карты памяти, но уже формата SD (или microSD через переходник). Питание 5-12 Вольт, из форматов понимает MP3, WMA, WAV. Габаритные размеры 107x25x38 мм, установочные 83x20x38 мм. Есть эквалайзер и переход по папкам. Пульт ДУ в комплекте. Важный элемент функционала — есть физический выключатель питания, т.е. хорошо подойдет для бумбоксов.
3. Модуль похожий на предыдущий, но понимающий больше популярных форматов. Этот уже умеет воспроизводить MP3, WMA, WAV, FLAC и APE. Питание 12 Вольт. Набор интерефейсов стандартный — блютуз 5.0, USB, SD card, FM радио и Aux. Последнего нет на лицевой панели, подключается на плате и там же можно подключить микрофон, что даст возможность организовать громкую связь.
4. Следующая версия mp3 модуля кроме блютуз 5.0, FM радио и USB для чтения флешек имеет слот для microSD карт памяти и выведенные на переднюю панель вход Aux и микрофон. Можно не только разговаривать по телефону, но и записывать звук на карту. Из форматов — MP3, WMA, WAV, FLAC, APE. Пульт, питание 12 Вольт.
5. МР3 модуль со стандартным набором интерфейсов, но без микрофона (да, и не всем он нужен). Читать умеет мр3 и wav. Питание 5-12 Вольт. Отличительная особенность — плоская конструкция. Габаритные размеры 90*41 мм. Глубину конструкции можно оценить визуально в районе 20 мм, т.е. хорошо может вписаться на крышку подкассетника старой деки.
6. Еще один модуль в относительно плоском исполнении. Вполне возможно, что так же получится удачно инсталировать в подкассетник деки. Заявленные форматы — MP3, WMA, WAV, FLAC, APE. Габаритные размеры 75*50*31 мм. Можно заказать стального и черного цвета. Питание 5 или 12 Вольт. Есть микрофон и возможность выбора папки. Имеется предустановленный эквалайзер и FM радио. Пульт в комплекте.
7. Модуль глубиной всего 23 мм и хорошим набором читаемых форматов — MP3, WMA, WAV, FLAC, APE. Ссылка здесь. Есть радио, понимает карты памяти и флешки объемом до 32 ГГб. Есть предустановленный эквалайзер, повтор треков и спектроанализатор на экране бОльших размеров по сравнению с предыдущими образцами. Версия блютуз 5.0. Немного удивляет выбор цвета пластика панели, но модуль интересный и в самоделках может занять свое место.
8. Модуль с двумя линейными входами — один на передней панели, второй на плате. Кроме того блютуз, USB, SD карта и радио. Понимает WAV, MP3, WMA. Поддерживает китайские и английские тэги, можно переключать папки, записывает звук, подключается внешний микрофон. Есть эквалайзер, не сбрасывает настройки после отключения питания (12 Вольт). Габариты 135*63. Монтажная глубина 20 мм, с панелью и кнопками 28,5 мм.
9. Недавно появившийся модуль отличается хорошим внешним видом и человеческим пультом управления. Читает APE, FLAC, WMA, WAV, MP3, ААС и отображает теги на китайском и английском языках на экране размером 52*31 мм. Общие габариты модуля 106*66 мм, посадочные 86*50. Имеет прорезиненные кнопки, одна из которых отключает микрофон. Микрофон внешний и подключается сзади на плате. Кроме того можно подключить два линейных входа и энкодер для регулировки громкости. На экране имеется символ уровня заряда аккумулятора автомобиля. Можно делать запись с микрофона, радио или линейного входа. Есть эквалайзер, переходы по папкам, воспроизведение треков подряд, повтор одного или случайный выбор.
10. Самый интересный на мой взгляд и по отзывам знающих людей модуль, который может читать массу форматов, имеет спектроанализатор уже вполне «взрослого» вида, вход для внешнего микрофона для разговоров по телефону и записи звука. Есть эквалайзер, переход по папкам, выбор режимов воспроизведения. Питание 7-12 Вольт. Общие габариты 120*63, монтажные 101*53*20мм. Есть небольшая ошибка в оформлении — вместо CARD на передней панели написали CADR)), но это с лихвой перекрывается главным преимуществом данного модуля — им можно управлять с помощью приложения BTMate из PlayMarket.
У данной версии модуля (старшая модель) плата желто-оранжевого цвета с надписью AVN1715. Есть младшая версия с платой красного цвета. Экран там меньше, а приложение BluetoothBox. Однако новая версия модуля более продвинутая.
