Эволюция ГРМ: шестерни, цепь и ремень
Любите спорить на автомобильную тему и рассуждать, что лучше — ремень или цепь? Ничто так не придает спорщику значимости, как знание истории развития механизмов! Мы расскажем вам о том, как появились и ушли в небытие разные приводы ГРМ.
Два слова о ГРМ
Клапанный механизм газораспределения, сокращенно ГРМ, — это то, без чего четырехтактный двигатель существовать в принципе не может. Он открывает впускные клапана, впуская воздух или горючую смесь в цилиндры на такте впуска, открывает выпускные на такте выпуска и надежно запирает горящую в цилиндре смесь во время рабочего хода. От того, насколько хорошо он обеспечивает «дыхание» мотора — подачу воздуха и выпуск отработавших газов — зависит и мощность, и экологичность мотора.
Клапаны открывают и закрывают своими кулачками распределительные валы, а крутящий момент на них передается с коленвала, в чем, собственно, и состоит задача привода ГРМ. Сегодня для этого используют цепь или ремень. Но так было не всегда…
Старый добрый нижний распредвал
В начале ХХ века проблем с приводами распредвала не было — его раскручивали обычные шестерни, а к клапанам от него шли штанги толкателей. Клапаны располагались тогда сбоку, в «кармане» камеры сгорания, прямо над распределительным валом, и открывались-закрывались штангами. Потом клапаны стали ставить один напротив другого, чтобы уменьшить объем и площадь поверхности этого «кармана» — в результате неоптимальной формы камеры сгорания моторы имели повышенную склонность к детонации и плохой термический КПД: много тепла уходило в стенки головки блока цилиндров. И наконец, клапаны перенесли в область прямо над поршнем, и камера сгорания стала совсем небольшой и почти правильной формы.
Расположение клапанов сверху камеры сгорания и привод клапанов более длинными толкателями (так называемая схема OHV), предложенные еще в начале ХХ века Дэвидом Бьюиком, оказались самыми удобными. Такая схема вытеснила варианты моторов с боковыми клапанами в гоночных конструкциях уже к 1920 году. Например, именно она применяется в знаменитых двигателях Chrysler Hemi и моторах Corvette и в наше время. А моторы с боковыми клапанами могут помнить водители ГАЗ-52 или ГАЗ-М-20 «Победа», где данная схема применялась в двигателях.
И ведь так удобно все это было! Конструкция очень проста. Распредвал, оставаясь внизу, находится в блоке цилиндров, где прекрасно смазывается разбрызгиванием масла! Даже штанги и кулачки рокеров с регулировочными шайбами можно оставить снаружи при необходимости. Но прогресс не стоял на месте.
Почему отказались от штанг?
Проблема — в лишнем весе. В 30-е годы скорость вращения гоночных моторов на земле и авиационных моторов на самолетах достигла величин, при которых появилась необходимость облегчить механизм газораспределения. Ведь каждый грамм массы клапана вынуждает увеличивать и силу пружин, которые его закрывают, и прочность толкателей, через которые распредвал жмет на клапан, в результате потери на привод ГРМ быстро возрастают при увеличении оборотов мотора.
Выход был найден в переносе распределительного вала наверх, в головку блока цилиндров, что позволило отказаться от простой, но тяжелой системы с толкателями и значительно уменьшить инерционные потери. Поднялись рабочие обороты мотора, а значит, увеличилась и мощность. Например, Роберт Пежо создал в 1912 году гоночный двигатель с четырьмя клапанами на цилиндр и двумя верхними распредвалами. С переносом распределительных валов наверх, в головку блока, возникала и проблема их привода.
Первым решением было ввести промежуточные шестерни. Существовал, скажем, вариант с приводом дополнительным валом с коническими шестернями, как, например, на всем танкистам знакомом двигателе В2 и его производных. Такая схема применялась и на уже упомянутом моторе Peugeot, авиамоторах Curtiss К12 образца 1916 года и Hispano-Suiza 1915 года.
Еще одним вариантом стала установка нескольких цилиндрических шестерен, например в двигателях болидов Формулы-1 периода 60-х годов. Удивительно, но «многошестеренная» технология находила применение и совсем недавно. Например, на нескольких модификациях дизельных 2.5-литровых моторов Volkswagen, ставившихся на Transporter T5 и Touareg — AXD, AXE и BLJ.
Почему пришла цепь?
У шестеренчатого привода было много «врожденных» проблем, главная из которых — шумность. Помимо того, шестерни требовали точной установки валов, расчета зазоров и взаимной твердости материалов, а также — муфт гашения крутильных колебаний. В общем, конструкция при кажущейся простоте была мудреной, а шестерни — отнюдь не «вечными». Нужно было что-то другое.
Когда впервые применили цепь для привода ГРМ, точно неизвестно. Но одной из первых массовых конструкций был двигатель мотоцикла AJS 350 с цепным приводом в 1927 году. Конструкция оказалась удачной: цепь не только была тише и проще в устройстве, чем система валов, но и снижала передачу вредных крутильных колебаний за счет работы своей системы натяжения.
Как ни странно, цепь не нашла применения в авиационных моторах, и в автомобильных появилась значительно позже. Сначала она появилась в приводе нижнего распредвала вместо громоздких шестерен, но постепенно стала набирать популярность и в приводах с верхними распредвалами, однако особенно стала актуальна, когда появились моторы с двумя распредвалами. Например, цепью приводился ГРМ в двигателе Ferrari 166 1948 года и в поздних версиях мотора Ferrari 250, хотя ранние варианты его имели привод коническими шестернями.
В массовых моторах нужды в цепном приводе долго не возникало — до 80-х годов. Маломощные двигатели выпускались с нижним распредвалом, и это не только «Волги», но и Skoda Felicia, Ford Escort 1.3 и множество американских машин — на V-образных моторах штанги-толкатели стояли до последнего. А вот на высокофорсированных моторах европейских производителей цепи появились уже в 50-е годы и до конца 80-х оставались преобладающим типом привода ГРМ.
Как появился ремень?
Примерно тогда же у цепи появился опасный конкурент. Именно в 60-е развитие технологий позволило создать достаточно надежные зубчатые ремни. Хотя вообще-то ременная передача — одна из старейших, она использовалась для привода механизмов еще в античности. Развитие станочного парка с групповым приводом механизмов от паровой машины или водяного колеса обеспечило развитие технологий производства ремней. Из кожаных они стали текстильными и металлокордными, с применением нейлона и других синтетических материалов.
Первый случай использования ремня в приводе ГРМ относят к 1954 году, когда в гонках SCCA победил Devin Sports Car конструкции Билла Девина. Его мотор, согласно описанию, имел верхний распредвал и привод зубчатым ремнем. Первой же серийной машиной с ремнем в приводе ГРМ считается модель Glas 1004 1962 года небольшой немецкой компании, позднее поглощенной BMW.
В 1966 году, Opel/Vauxhall начал производство массовых моторов серии Slant Four с ремнем в приводе ГРМ. В том же году, несколько позже, появились моторы Pontiac OHC Six и Fiat Twincam, тоже с ремнем. Технология стала по-настоящему массовой.
Причем мотор от Fiat чуть было не попал на наши» Жигули»! Рассматривался вариант его установки вместо нижневального мотора Fiat-124 на будущий ВАЗ 2101. Но, как известно, старый мотор просто переделали под верхние клапаны, а в качестве привода поставили цепь.
Как видно, сначала ремень использовался исключительно на недорогих моторах. Ведь его основными преимуществами была низкая цена и малая шумность привода, что актуально для небольших машин, не обремененных шумоизоляцией. Но его нужно было регулярно менять и следить, чтобы на него не попадали агрессивные жидкости и масло, причем интервал замены уже тогда был немаленьким и составлял 50 тысяч километров.
И все же славу не слишком надежного способа привода ГРМ он получить успел. Ведь достаточно было погнуться одной шпильке или выйти из строя одному ролику, как его ресурс снижался в разы.
Серьезно снижало ресурс и замасливание — тут не всегда помогал даже герметичный кожух, ведь моторы тех лет имели весьма примитивную систему вентиляции картерных газов и масло все равно попадало на ремень.
Впрочем, все нюансы применения некачественных ремней ГРМ у нас знакомы владельцам переднеприводных ВАЗ. Мотор 2108 разрабатывался как раз в 80-е, на пике увлечения ремнями. Тогда их стали ставить даже на большие моторы вроде ниссановского RB26, и надежность лучших образцов была на уровне. С тех пор споры о том, что лучше — цепь или ремень, не утихают ни на минуту. Будьте уверены, прямо сейчас, пока вы читаете эти строки, на каком-нибудь форуме или в курилке два апологета разных приводов спорят до полного изнеможения.
В следующей публикации я подробно разберу все плюсы и минусы цепных и ременных приводов. Оставайтесь на связи!
Цепь или ремень: какой привод ГРМ лучше?
В среде автолюбителей никогда не утихнут споры, какой привод газораспределительного механизма предпочтительнее: ременный или цепной? Еще раз разбираемся в проблеме и собираем воедино все аргументы за и против.
Вначале были шестерни
Начнем с истории вопроса. На заре создания двигателей внутреннего сгорания самым простым и логичным был привод распределительного вала с помощью шестерен. Нужно, чтобы распредвал вращался вдвое медленнее коленчатого вала, а потому две шестерни с числом зубьев, относящимся как 1:2, представлялись идеальным решением. Схема с шестеренным приводом обладает самой высокой надежностью. Недаром на знаменитом танке Т-34 устанавливался двигатель В-2, у которого не только привод клапанов, но и всех вспомогательных агрегатов осуществлялся шестернями. Предвоенные, да и некоторые послевоенные легковые автомобили отечественного производства также имели шестеренный привод ГРМ с нижним расположением распредвала.
На цепь его!
Конструкторы автомобильных двигателей довольно быстро пришли к выводу, что распределительному валу место рядом с клапанами. Это решение упрощает привод клапанов и снижает инерционность, что особенно важно для высокооборотных моторов. И расстояние между распределительным и коленчатым валами стало достаточно велико, особенно на длинноходных двигателях. Такими называют моторы, у которых ход поршня больше, чем диаметр цилиндра. К тому времени уже были освоены в производстве втулочно-роликовые цепи, которые и стали применять для привода распредвалов. Передаточное отношение обеспечивала двукратная разница в числе зубьев ведущей и ведомой шестерен. А цепи применяли двухрядные, для надежности.

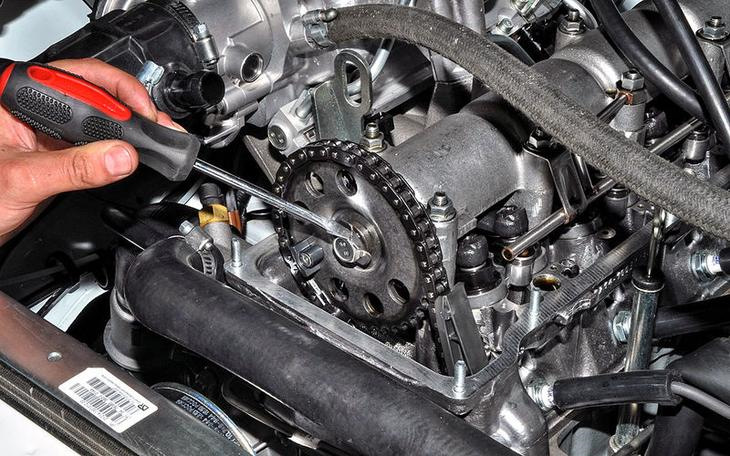

Впервые на массовом отечественном двигателе цепной привод появился на москвичовском двигателе УЗАМ-412, разработанном в первой половине 60-х годов прошлого столетия. А вскоре началось триумфальное шествие Жигулей, на которых вплоть до начала восьмидесятых безраздельно господствовал цепной привод распредвала.
Отмечу, что при использовании цепного привода всегда возникают сложные колебания системы, вызванные неравномерностью работы цепи. Для гашения этих колебаний мотористам приходится устанавливать успокоители в виде пластмассовых (иногда стальных обрезиненных) пластин. При этом цепь необходимо натягивать. Делать это приходится и сразу после сборки мотора, и в процессе эксплуатации в связи с удлинением (вытяжкой) цепи.
Откуда берется «вытяжка»? Интересный вопрос. Конечно, не может быть и речи об удлинении под нагрузкой каждой отдельной пластинки, составляющей цепь. Рассчитать на прочность эти элементы проще простого. Удлинение цепи происходит при износе, увеличении зазора в каждом шарнире, а их, как правило, больше сотни. Соответственно, и суммарная длина цепи может расти на несколько миллиметров по мере износа.
Ранние импортные и описанные выше отечественные двигатели имели механические натяжители с пружиной, обслуживаемые при каждом ТО. При этом цепи на наших моторах (напомню, двухрядные) ходили при должном обслуживании немногим больше 100 000 км. Далее тольяттинские моторостроители на много лет прекратили разрабатывать новые конструкции с цепным приводом, и только при модернизации старого доброго двигателя рабочим объемом 1,7 л для Chevrolet Niva и Lada 4×4 немного изменили конструкцию. Вместо двухрядной применили однорядную цепь, снабдив ее гидравлическим натяжителем. Замечу, что при равном качестве материалов ресурс однорядной цепи меньше: ведь в двухрядной цепи поверхностей пластин, взаимодействующих с валиками, минимум три, а в однорядной — только две.

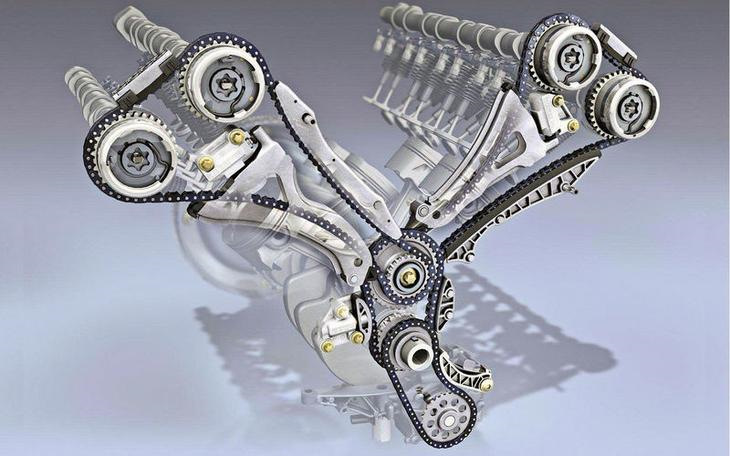

Мировое моторостроение меж тем перешло на зубчатые цепи, что позволило снизить шум и износ. Достигнут такой эффект благодаря тому, что количество пластин, работающих в паре с валиками цепи, увеличено до четырех даже в самых простых конструкциях. Вторым фактором, продлившим срок службы цепей и сделавших их необслуживаемыми, стало применение гидравлических натяжителей. Такие устройства обеспечивают постоянное необходимое натяжение цепи, особенно если снабжены храповым механизмом, который уже не отдаст обратно отвоеванную у цепи слабину.
Да, кстати, вы в курсе, что на народном любимце Логане стоит цепь? «Нет, неправда, автор сошел с ума! Там ремень!» — скажете вы. А вот и нет. Масляный насос на этом достойном двигателе действительно приводит небольшая цепь.
Явление ремня народу
До поры до времени неметаллические материалы использовались в двигателе только в виде прокладок или сальников. Как вдруг в середине пятидесятых годов прошлого века американцы впервые наладили привод распредвала резиновым ремнем. Конечно, это был не такой ремень, который крутит генераторы и компрессоры кондиционера. Во-первых, требовалось синхронное вращение валов, то есть должно быть исключено проскальзывание ремня, а во-вторых, прочность ремня и его зубьев должны обеспечивать работоспособность двигателя в течение длительного срока.
На просторах нашей Родины ремень появился впервые на двигателе ВАЗ-2105. Заводчане изменили конструкцию двух базовых деталей — блока цилиндров и его головки, чтобы не отставать от мирового прогресса автомобилестроения. Ремни ходили не очень долго, являлись приличной головной болью для хозяев, но их обрыв не был фатален для мотора. Конструкция предусматривала, что при любых взаимных положениях коленчатого и распределительного валов встречи клапанов с поршнями не происходило. Иными словами, даже в дороге — заменил ремень и езжай дальше. Правда, такой мотор выпускали не очень долго.

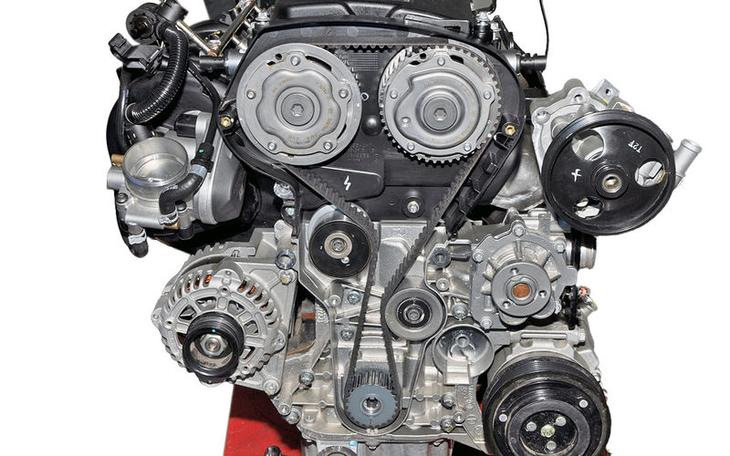

С появлением переднеприводного семейства ВАЗ ремень стал основным типом привода ГРМ. Были в линейке новых моторов и «втыковые», и «невтыковые» модели и их модификации. Но постепенно требования к мощности и экологии привели к необходимости даже восьмиклапанный двигатель сделать по конструкции втыковым. А у шестнадцатиклапанников подобная конструкция была изначально.
Но русского умельца так просто современными евронормами не возьмешь. Сейчас в продаже есть поршни, предотвращающие встречу клапанов при обрыве ремня — и к восьми-, и к шестнадцатиклапанникам. О чем это говорит? О том, что ремни-то, похоже, рвутся, как и прежде, ну а спрос рождает предложение. К слову, для импортных двигателей я таких поршней в продаже не встречал.
Плюсы ременного привода
Меньший шум
Ремень позволяет избежать резонансных колебаний, т.к. число зубьев нечетное и некратное количеству зубьев шестерен. Например, 111 зубьев было у двигателя некогда популярной вазовской «восьмерки». Таких моторных цепей не бывает в природе: число звеньев всегда четное.
Ремень благодаря своей эластичности хорошо гасит крутильные колебания.

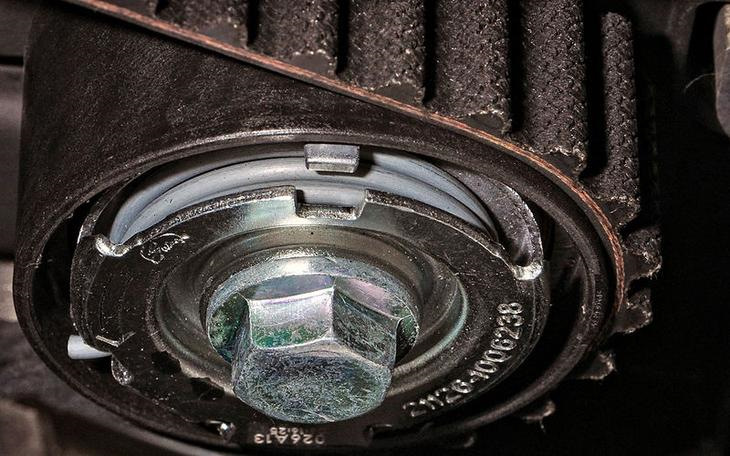

Не требует гидравлического натяжителя: ремню достаточно недорогого пружинного натяжителя.
Нечувствителен к качеству залитого в двигатель масла, его количеству и величине давления.
На части моторов его довольно легко осмотреть. Но, к сожалению, на некоторых моторах бывает нужно демонтировать опору силового агрегата.
Заменить ремень проще. Это можно сделать даже своими силами.
Масса двигателя с ременным приводом несколько ниже.
Минусы ременного привода
Двигатель с ременным приводом имеет большое число валов, выходящих из масляной полости наружу. Это — большее число сальниковых уплотнений, причем течь из них и будет выводить ремень из строя.
Очень низкие температуры, как и попадание воды, представляют для ремня серьезную угрозу.
Ресурс ремня ограничен не только пробегом, но и временем. Резина склонна к старению.
На сохранность ремня влияет состояние натяжных и обводящих роликов, а также помпы, которая часто приводится тем же ремнем. Смазка в роликах пересыхает от времени и жары, а помпу выводит из строя применение некачественных охлаждающих жидкостей.
Требует периодических замен в соответствии с таблицей регламентных работ.
Ремень рвется мгновенно, зачастую без всяких предупреждающих звуков
Плюсы цепного привода
Для первого владельца цепь дешевле в эксплуатации. Регламентных работ по замене цепи ни в одной сервисной книжке, которые очень многие производители ведут до 100 тыс. км. не видел ни разу.
Высокий ресурс, особенно для знаменитых двигателей 80–90 годов с цепями, имеющими два и более ряда.
Цепь защищена от внешних неблагоприятных факторов, всегда смазана и при исправном натяжителе — натянута.

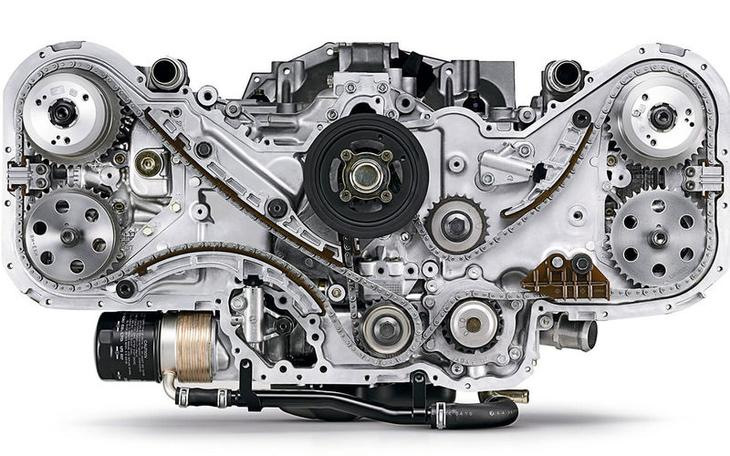

Цепь благодаря продуманной системе успокоителей и натяжителей испытывает даже меньшие колебания, чем ремень.
Цепь — находка для тех, кто ездит мало. Она не нуждается в замене «по возрасту».
Цепь перед «кончиной» начнет «проситься» на замену повышенным шумом, и у владельца есть шанс не упустить этот момент.
Минусы цепного привода
Двигатели с цепным приводом несколько тяжелее.
Гидронатяжитель цепи без храпового механизма может плохо работать при недостаточном давлении масла. Такое возможно при использовании систем «старт-стоп».
Возможно перескакивание цепи при вращении мотора в обратную сторону, что случается при парковке с включенной передачей на крутом склоне.
Насос охлаждающей жидкости практически всегда у таких моторов вращает ремень вспомогательных агрегатов. Его по регламенту зачастую не меняют — мол, он не самый важный. А при обрыве далеко не уедешь из-за перегрева двигателя.
Встречались в истории двигатели с ресурсом цепи, не превышающим 50 тыс. км. Ну, тут по поговорке — «В семье не без урода».
Выводы
Способ привода газораспределительного механизма — ремнем или цепью — редко становится определяющим фактором при выборе автомобиля. Но задуматься все-таки заставляет. Ведь он порой может изменить судьбу автомобиля. Характерен пример с нашей редакционной Грантой.
Если данная модель двигателя не славится малым ресурсом цепи (отзывы на профильных форумах вам в помощь), то цепной привод лучше ременного. Ременный привод выдерживает только пробег до регламентной замены, а цепь может ходить дольше. Недаром же существует совет: покупаете бэушный автомобиль — сразу замените все ремни, включая ГРМ.
Не хочу никого обидеть, но владельцы автомобилей, где привод ГРМ осуществляется цепью, несколько снисходительно взирают на тех, кто периодически задумывается: «А как там поживает мой ремень?».
Расскажите в комментариях, какой тип привода ГРМ нравится вам и почему
