Привет всем!
Бывают случаи, в которых необходимо заменить в своем автомобиле зеркальный элемент (стекло) или сделать обогрев наружных зеркал, и данный блог поможет вам в решении данных вопросов.
Зайти на сайт Российского производителя зеркал, можно нажав на эту ссылку. Там предлагаются всевозможные зеркала на различные марки автомобилей (от ВАЗ до Хаммера).
Скачать каталог зеркал ERGON-2016 можно нажав на эту ссылку. В каталоге вы найдете необходимый Part-номер/артикул для многих автомобилей.
— 76200SCVA01ZA Зеркало в сборе правое, на схеме поз.»1″.
— 76250SCVA01ZA Зеркало в сборе левое, на схеме поз.»6″.
— 76203SCVA01 Зеркальный элемент правый, на схеме поз.»2″.
— 76253SCVA01 Зеркальный элемент левый, на схеме поз.»7″.
Есть и аналоги для замены зеркальных элементов автомобиля Хонда Элемент, а именно:
— 36400384 Зеркальный элемент правый, изготовитель ERGON.
— 36400383 Зеркальный элемент левый, изготовитель ERGON.
Зеркальные элементы ERGON на автомобиль Хонда Элемент устанавливали:
fred2ya
Видео можно посмотреть здесь:
Почему такая разница в ценах, я ХЗ=)
Апгрейд зеркал заднего вида с нагревательными элементами делал Руслан из города Самара, он же RusOv63, об этом можно посмотреть нажав на эту ссылку.
Также, можно приобрести «Нагревательный элемент для зеркал заднего вида легкового автомобиля ПЗЛА на самоклеющейся основе«, стоимостью в районе 300р. и сделать обогрев зеркал самостоятельно!
ПАМЯТКА ПО УСТАНОВКЕ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ НА ЗЕРКАЛА ЗАДНЕГО ВИДА.
1. Разобрать зеркало заднего вида в соответствии с рекомендациями производителя и извлечь зеркальный элемент. Для извлечения зеркального элемента (или отделения его от клеевой основы) может потребоваться прогрев корпуса до температуры 70-90°С, что может быть достигнуто с помощью строительного фена. При этом необходимо учитывать, что у пластика, из которого изготовлен корпус, низкая теплопроводность, и прогрев (как и остывание) происходит медленно. Работы рекомендуется проводить в отапливаемом помещении.
2. Разместить нагревательный элемент по месту приклейки. Для этого приложить его к зеркалу («спина к спине») и обвести маркером по контуру, таким образом, чтобы токоведущие полосы не попадали в зону обрезки. Обрезать излишки.
3. Обезжирить и протереть насухо поверхность для склейки.
4. Если нагревательный элемент на самоклеящейся основе – отделить защитную пленку и приложить нагревательный элемент к обратной стороне зеркала в соответствии с разметкой. Приклейку рекомендуется производить по длинной стороне и, продвигаясь к противоположному концу, прижимать нагревательный элемент не допуская образования воздушных пузырей. Если все-таки пузырь возник – удалить его, проколов иголкой и прижать.
5. Если нагревательный элемент не имеет самоклеящейся основы – приклейку производить клеем БФ 88 в соответствии с инструкцией.
6. Произвести монтаж электросхемы. При монтаже электросхемы, цепи должны быть защищены предохранителем. Подключение нагревательного элемента должно осуществляться через отдельный выключатель и реле после замка зажигания. Не допускается подключение к цепи обогрева заднего стекла! Места соединения проводов должны быть обжаты втулкой или пропаяны и заизолированы изоляционной лентой или термоусаживаемой трубкой.
7. Проверить правильность сборки, произведя пробное включение. При этом должен наблюдаться нагрев зеркального элемента.
8. Установить зеркальный элемент в корпус, соблюдая те же правила, что и при разборке (предварительный равномерный разогрев корпуса).
9. Собрать зеркало и установить его на автомобиль.
10. Пользоваться при любых погодных условиях.
5 недорогих подогревов зеркал авто с AliExpress
Подогрев зеркал – опция, которая не всегда доступна в базовой комплектации автомобиля. В дождливую или снежную погоду видимость и так оставляет желать лучшего, а вот запотевшие или замерзшие стекла еще и усугубляют проблему.
ГДЕ МОЖНО ДЕШЕВО КУПИТЬ ПОДОГРЕВ ЗЕРКАЛ АВТО?
Подогрев зеркал авто Autoleader
Надёжность продавца: отличная!
Доставка по России: бесплатно!
Отзыв №1: Греет прилично, не хуже штатного обогрева. Снег конечно топит отлично, но стекло высыхает значительно позже штатного обогрева. В целом, рекомендую покупке.
Отзыв №2: Доставка мега супер быстрая, за 8 дней до Красноярского края. На вид всё целое. осталось как то это всё поставить на машину и подключить правильно))).
Подогрев боковых зеркал FEELWIND (15*12 см)
Надёжность продавца: отличная!
Доставка по России: бесплатно!
Отзывы покупателей:
Отзыв №1: Заказал 14.03 получил 01.04. (Ростове-на-Дону) Брал за недорого. Трек полностью отслеживался до почты. Греет хорошо, на обороте вся поверхность клейкая. Есть возможность подрезать, если виликовато. Можно брать!
Отзыв №2: Нормально, но есть разброс сопротивления между левым и правым. Греется до 45-55 градусов, по мере нагрева ток падает с 1А до 0,5А. Спасибо.
Отзыв №3: В комплекте сам подогрев, 3 с половиной метра двужильного провода, кнопка, и предохранитель. С продавцом не общался. Доставка не супер пупер быстрая, но нормальная.
Отличный обогрев боковых зеркал Vvcesidot 12 В
Надёжность продавца: отличная!
Доставка по России: бесплатно!
Отзыв №1: Все пришло упаковано, всё цело. Обогрев работает четко. Запотевшее стекло убирает на раз. Спасибо. за доставку и товар.
Отзыв №2: Все как в описании, на вид без повреждений, шло около 2 месяцев до Сахалина, такую штуку установил в машину жене, все в порядке. Теперь себе хочу. Продавца рекомендую
Универсальный обогрев зеркал 12 В
Надёжность продавца: отличная!
Доставка по России: бесплатно!
Отзывы покупателей:
Отзыв №1: Продавец общительный. Подогрев соответствует описанию. Испаряет воду с зеркала быстро, что очень радует.
Отзыв №2: Супер быстрая доставка 10 дней Минск, но реальный размер меньше заявленного 14,5 на 12. Трек не отслеживается, в остальном все супер.
Отзыв №3: Трек номер был не верным отследить посылку было не возможно. Посылка пришла но я даже не знал что пришло. Обогрев рабочий.
Подогрев зеркал Sansour 12 В
Надёжность продавца: отличная!
Доставка по России: бесплатно!
Отзывы покупателей:
Отзыв №1: Товар пришёл в ХМАО за 3 недели! Коробка была чуть чуть помятая но внутри все целое, продавец не обманул с содержимым, вообщем продавца рекомендую. Общаться не общался с продавцом, товар ещё не проверял, но думаю все будет работать!
Отзыв №2: Доставка до МО почти месяц 23.11 заказал 20.12 пришло на почту. Комплект полный, провода в комплекте короткие даже ОЧЕНЬ короткие, в домашних условиях проверил работают, зеркало нагревается, в авто до конца ещё не установил. Размеры меньше чем указано, заявлено 16х12 см по факту 14х11 где-то (тут в отзывах были фото с линейкой) в kia ceed ED (2007г.в.) встали идеально подрезал только краешки по 2 мм в двух местах. Также положили подарочек. мелочь а приятно. большая часть комплекта мне не нужна, так как подключать все равно буду на обогрев заднего стекла по штатной схеме. скотчем в комплекте тоже не пользовался, т.к. зеркало плотно защелкивается в пластиковом держателе.
Отзыв №3: Пригород Томска. Заказывал 11.01. Пришёл 04.02. Просил размер 18х12, такой и получил. Доставлен в жёсткой картонной коробке. Внутри немного пупырышек. Упаковка целая. Подогревы работают. Мультиметром замерил сопротивление 09,7ом и 08,5ом. В подарок в коробке бубенчик. Продавцом доволен. Рекомендую.
Подогрев зеркал, купить который можно на AliExpress, состоит из:
Кнопки на панели управления.
Схема подогрева подключается к 12-вольтовой сети авто.
Зеркало с подогревом и подсветкой можно купить уже готовое. Выбрать подходящее изделие, которое подходит к вашей модели автомобиля, и заменить штатное. Этот способ более затратный, поскольку зеркало в сборке стоит недешево, да и на работы по подключению к сети придется потратиться.
Можно купить подогрев зеркал, цена которого довольно доступная, установить нагревательный элемент своими руками. В первую очередь, выбирая подогрев боковых зеркал (или заднего стекла), обращайте внимание на размер подогревающего устройства.
Элементы подогрева бывают разных видов:
Проволочные подогреватели. Проволока из нихрома является проводником. Она фиксируется при помощи термостойких составов на пластине и затем уже крепится к конструкции зеркала. Из минусов – неплотное прилегание к основанию, повышенное потребление тока.
Плоский печатный нагреватель. Выполнен из токопроводящей пасты, нанесенной на специальный полимер-проводник. Пластина приклеивается с обратной стороны зеркала. КПД у нее выше, чем у проволоки.
Пленочный нагреватель. Он часто входит в конструкцию зеркала заднего вида с подогревом. На термостойкую тонкую пленку наносится токопроводящий состав. Пленка легко и плотно приклеивается к обратной стороне зеркала, эффективно обеспечивает его подогрев.
Если вам, к примеру, нужно зеркало левое с подогревом, установить термоэлемент можно своими руками. Отключить электропривод и снять штатные зеркала. Отделить стекло от корпуса. Чаще всего производители используют для крепления специальный клей: чтобы его размягчить, конструкцию нужно нагреть строительным феном. На обратную сторону зеркала наклеить нагревательный элемент. Затем подвести провода на клеммы и подключить их к общей системе питания автомобиля. Протестировать и собрать конструкцию воедино, вернуть зеркала на место. Если сомневаетесь в своих силах – обратитесь к профессионалам.
Подогрев боковых зеркал. Установка своими руками
Садишься в машину зимой, собрался уже ехать, и понимаешь, что придется снова выходить и отчищать зеркала от наледи… Знакомо?
Наверняка, знакомо, раз вы читаете этот пост. Каждую зиму одно и то же, зеркала замерзают и покрываются коркой льда, которую приходится отскабливать.
Хватит это терпеть! Закажите комплект для подогрева зеркал, а мы расскажем, как установить его и навсегда забыть о их очистке 🙂
Из инструментов вам понадобятся:
· шуруповерт
· строительный фен (можно заменить горячей водой)
· инструменты для снятия обшивки
· отвертка
Подключите подогрев к 12 вольт и проверьте его работоспособность. В Plastic Auto мы проверяем все подогревы перед отправкой, но лучше на всякий случай проверить, не повредился ли он во время доставки. В этом случае в Plastic Auto бесплатно произведут замену подогрева.
Вынимаем зеркало из держателя.
Откручиваем болты на обшивке двери, снимаем панель и отсоединяем провода. После этого снимаем обшивку. Чтобы её не испортить, рекомендуем использовать специальные инструменты.
Откручиваем болты держателя зеркала и снимаем его с двери. Отсоединяем провода, которые идут к держателю зеркала. Разбираем держатель.
Прокидываем провода в держатель зеркала и прикручиваем его к двери.
Прокладываем провода через дверь, в гофру и в салон автомобиля.
Прокидываем провода до того места, где будет находиться кнопка.
Находим питание 12 вольт. Запитаться можно как от от аккумулятора, так и от любой свободной клеммы с выходом на 12 вольт.
Подсоединяем предохранитель с питания и выводим провод на кнопку. Делаем отверстие под кнопку на панели или в другом удобном месте.
Подключаем на кнопку 2 плюсовых провода – один с питания, другой с зеркала. Минус заземляем.
Проверяем, горит ли лампочка на кнопке. Если лампочка горит, продолжаем установку. Если нет, проверьте все соединения, а также правильно ли выбрано место для заземления.
Теперь нужно снять зеркало с корпуса, нагрев его строительным феном. Если фена нет, опустите зеркало с корпусом в теплую воду и аккуратно снимите его.
Обезжириваем заднюю поверхность зеркала. Примеряем обогрев. Если нужно, его можно подрезать.
Если корпус вашего зеркала не подходит для обогрева, то место для контакта можно выпилить с помощью шуруповерта или гравировочной машинки.
Приклеиваем подогрев к зеркалу и вставляем его в корпус.
Подключаем провода к зеркалу и проверяем работу подогрева.
Если всё хорошо, подключаем все остальные провода (если они у вас есть), и вставляем зеркало в держатель. Собираем обшивку двери. Проделываем то же самое со вторым зеркалом.
Готово! Теперь ваши зеркала будут подогреваться по нажатию кнопки! 🙂
Инструкция по установке универсального подогрева зеркал …или зеркала Часть 2
Подумав, поразмышляв и по-примерив решил оставить стоковые зеркала. Их форма мне нравится куда больше кукушных. Но решил их апгрейдить, установкой подогрева, с электрорегулировкой пока отбой. И так сей пост пригодиться всем желающим самостоятельно установить подогрев.
1.Снимаем зеркальные элементы с машины поддев 4 защелки. Данное действие не фоткал, потому что имею 2й комплект зеркал.И покупаем комплект универсальных подогревов
«Обогрев зеркал универсальный 3M (155×85)»
2.Разбор зеркальных элементов. Вариантов много. Но я покажу домашний. Берем мисочку, размером чутка больше зеркала, наливаем воду и ставил на огонь. Доводим до кипения. кладем зеркальный элемент.
Варим 2-3 минуты. Достаем аккуратно, и руками осторожно, ибо горячо, достаем само зеркало. кипячение нужно для того что пластик стал эластичным. Если есть строительный фен то это можно проделать с его помощью, но прогреть нужно равномерно и аккуратно. Получаем следующее.
3. Отмывает внутреннюю часть зеркала от остатков скотча и не засыхающего герметика. Использовать можно растворитель, спирт, жидкость для снятия лака, вату. Тереть, жёстко оттирать ни в коем случае нельзя, можно повредить зеркальный элемент. Отмыли и получили идеально девственное зеркало
Замена нагревательного элемента в зеркале заднего вида.
Проблема, откуда не ждали. Привыкаешь к хорошему быстро, отвыкать не хочется. С чего все началось. Зима в этом году у нас, не зима, так прибалтийский «шмурдяк» с редкими заморозками под утро. Но и этого достаточно было, чтобы ощутить прелесть подогрева зеркал, а точнее разочарование от полного его отсутствия. Перестали греть «стекляшки». Василий сказал: обрыв цепи/отсутствие сопротивления элементов нагрева. Вот так раз. Зеркала с автоматическим затемнением — функция для комфортного вождения в темное время суток, обеспечивающая притупление слепящего эффекта от фар идущего сзади транспорта, в народе именуемая фотохромом.
Замена их, даже на БУ, дело не дешевое. Две БУ стекляшки обходятся в районе 12000 рублей. Решено для начала было выявить причину неисправности, так как не очень верилось в проблему зеркал. Снял зеркала, померял сопротивление нагревательного элемента, огорчился, проблема в них. Проверил польских «барыг» на аллегро, дешевле 320 злотых за нормальную стекляшку не нашел. Дальше все решилось само собой после сравнения двух зеркал. Зеркало с фотохромом имеет слоёную конструкцию, в отличии от простого. Нагревательный элемент смонтирован на вспененной основе типа скотча и приклеен одной стороной к стеклу, другой к пластмассовой основе. Нашел магазин solina-avto.ru/. Там прикупил нагревательные элементы для ГАЗ 3110.
По размеру подобрал именно эти, но есть и другие, думаю подойдут и от Рено Логан 2. Решено: разбираем. Далее фото, по которым думаю будет не сложно понять процесс замены нагревательного элемента, и чуточку описания)).

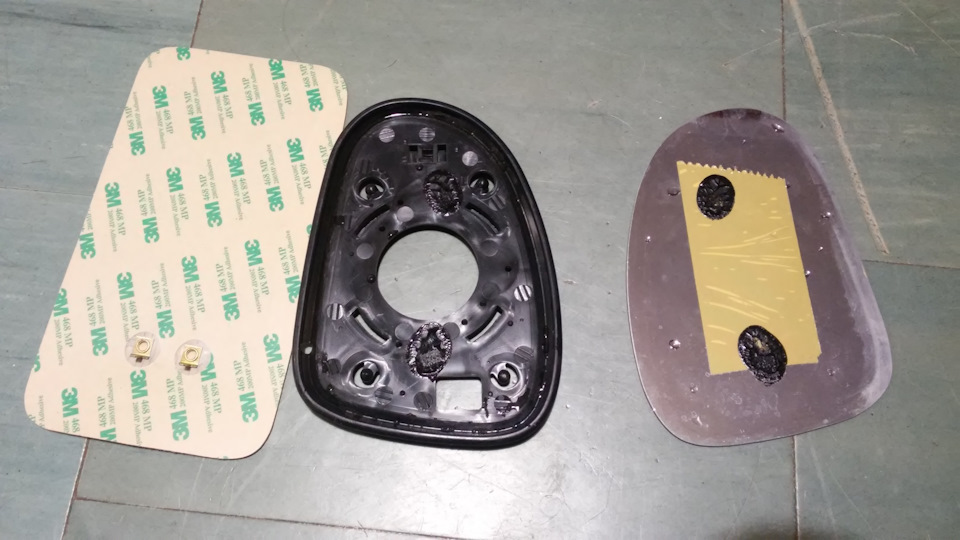

При разборке надо уделить внимание на аккуратный демонтаж пластиковой основы и нагревательного элемента от самого стекла. Запасаемся терпением, включаем Сектор газа, трек «Русский мат» и потихонечку начинаем отгибать основу от зеркала. Я использовал пластиковую карточку, аккуратно ею срезая клеевой слой.
Далее используем огненную воду)) или спирт, или все что может убрать остатки клеевого состава с зеркала и с основы. Чистим и получаем две поверхности куда будет приклеен новый нагревательный элемент. Кстати говоря старый сделан довольно интересно, и честно говоря признаков его неисправности чисто визуально я увидел лишь в одном месте. На фото с низу видно, что вроде как есть разрыв на дорожке и это возможно исправить по типу пайки. Боюсь разочаровать, металл до того тонок, что при пайке просто плавится вместе с основой.
Далее необходимо произвести ориентацию нового элемента на поверхности и определить места вывода клемм. Затем сделать отверстия. Я использовал паяльник.
Далее снимаем защитную плёнку и клеим мат на мат)). На неохваченные участки клеим двухсторонний скотч.

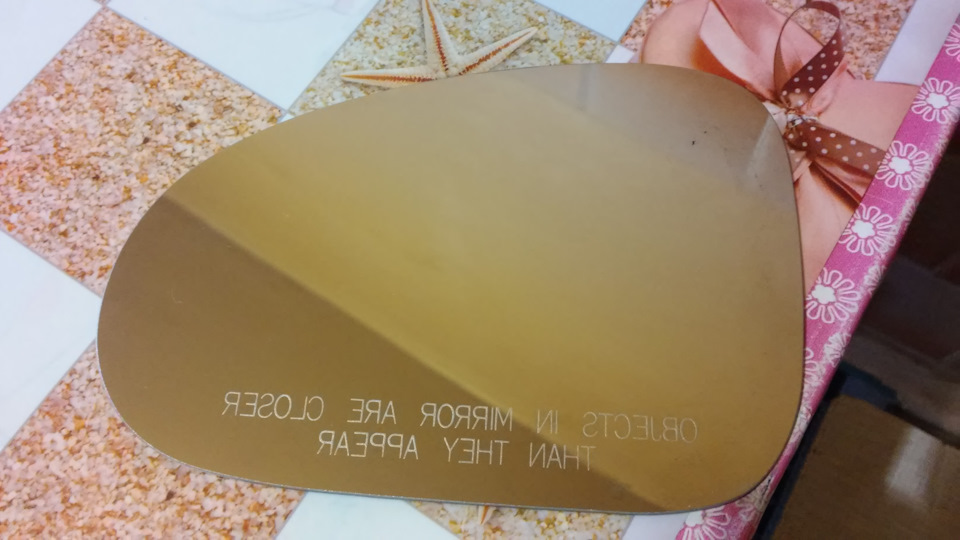

Снимаем плёнку и клеим все это к зеркалу. В итоге получаем:
Отверстия под контактами заливаем клеевым составом.
В итоге всё получилось, все работает. Необходимо будет заготовить два провода с клеммами до разъема обогрева. Уложить его в крепления, в места где проходит провод для фотохрома и пожалуй всё. Мощность мата 14 Ватт, греет хорошо, ошибок нет. Денег потрачено ровно 500 рублей. Может кому и сгодится сей опус)). Всем здравия!
