Настройка блока управления авто

ЧИП vs Индивидуальная настройка ЭБУ. Теория на практике.

Текст данного БЖ в голове, я готовил уже очень давно. Вот времени выложить все «на бумагу», как всегда, не хватает.

Все ниже написанное связано лично с моими ощущениями и знаниями, а так же исключительно проверенно именно на моем автомобиле.

Постараюсь быть максимально не предвзятым.

Далее следует много букв и практически не будет фотографий.

Есть два основных вида доработок программы ЭБУ (электронного блока управления) двигателя.

ЧИП тюнинг. Как правило это доработанная и усредненная программа ЭБУ. Берется за основу заводская прошивка и дорабатывается для увеличения мощности. Так как на заводе изготовителе автомобилей, тоже не дураки инженеры, то на атмосферном двигателе увеличить хоть немного мощность можно лишь переводом автомобиля из ЕВРО-4 на менее экологичный стандарт выхлопа. Сильной прибавки мощности ожидать не стоит.
Из минусов ЧИПа стоить упомянуть ту же универсальность прошивки абсолютно для любого автомобиля с таким же блоком управления. В данной прошивке не учитываются какие то индивидуальные доработки.
Из плюсов, быстрая и беспроблемная «установка» прошивки в ЭБУ (это касается Лансера, на некоторых машинах необходимо снимать блок управления и даже вмешиваться паяльником).

Индивидуальная настройка. В данном случае настройка ЭБУ происходит непосредственно в режиме Он-лайн. К машине подключается компьютер с установленными специальными программами для считывания параметров работы двигателя и для возможности корректировки необходимых значений. Наблюдая положительный или отрицательный результат, моментально идет корректировка.
Из минусов хочу отметить, что данная настройка происходит именно под текущее состояние автомобиля. То есть если на момент настройки у Вас залито более качественное топливо, то ЭБУ настраивают именно под его характеристики. Всякие бывают в жизни ситуации, а заправляться нам приходится на разных АЗС. Так при попадании не совсем качественного топлива в двигатель, последний начинает детонировать. Не буду Вас пугать возможными последтсвиями, даже не большая детонация плохо сказывается на работе двигателя. Так же это касается и других деталей, под которые делается индивидуальная настройка (состояние воздушного фильтра, свечи и просто износ двигателя при пробеге). То есть в итоге получаем необходимость время от времени ездить до настраивать свой ЭБУ. Сам процесс настройки занимает не мало времени.
Плюсы конечно в том, что при данной операции, в итоге идет наиточнейшее сочетание КПД и конечной мощности двигателя. При настройке получаем наилучший возможный результат работы двигателя (все конечно очень зависит от квалификации мастера). Устанавливая разные тюнинг системы и детали, можем максимально получить от них пользу.

К данному тесту я пытался привлечь очень многих людей настройщиков и чиповщиков. Но умные мягко отказывали, ссылаясь в итоге на не очень красивый результата их работы (со словами: смысла нет возиться с атмо машинами типа Лансер). А остальные обещали «немыслимые» прибавки лошадиных сил, но и по сей день я не получил от них них ни прошивок, ни каких либо известий. Всем им я за ранее говорил, что готов оплатить проделанную работу, но при этом обязательно будет одновременный тест на мощностном стенде. Имена этих героев, с Вашего позволения, я озвучивать не буду. Настоящие мастера своего дела, всегда готовы отвечать при людно за свою работу.

Я не хочу, чтобы ниже упомянутые люди были восприняты Вами как реклама. Я не могу от Вас скрывать их имена, так как весь мой рассказ будет тесно связан с ними. Еще раз повторюсь, все это мои личные ощущения.
К людям указанным ниже, я отношусь очень хорошо. Знаю обоих очень давно и мне очень сложно выделить из них лучшего. Но суть данного БЖ выразить свои ощущения, и ни как не хотелось бы обидеть ни кого.

LancerX 2.4 CVT 2 WD.

ЧИП от Димы «Ежика».
Здесь я могу рассказывать долго и много. Постараюсь быть краток. Первое знакомство происходило при ЧИПовке тогда еще моего двигателя 1.8 с коробкой CVT. Ощущения свои я выразил в соотвествующем БЖ. Сильной разницы не было, алгоритм работы вариатора после ЧИПа очень понравился.
После установки двигателя 2.4, снова ЧИП от Димы. После 1.8 машина стала «самолетом». ЧИП надо было делать обязательно.
На ЧИПе от Димы для 2.4 CVT проехал около 100тыс.км! Эмоции только положительные. Работа двигателя очень приятная, мощностной режим просто впечатляющий. Достойный расход топлива на трассе, получалось стабильно 8.7литра, по городу 13-14, гонки и треки 20литров.

Индивидуальная настройка от Сергея 0uch (он же Gear of waR).
Сергею тоже удалось поработать с моим Лансером с 2.4 и на вариаторе. Разницы с Димкиной прошивкой я не заметил. Лишь недоработка отсечки максимальных оборотов меня расстраивала, так как на гонках 5800 оборотов маловато было. Вариаторная прошивка оказалась крепким орешком, и не такое простое дело ее правильно корректировать.
Вот что приятно порадовало, так это расход на трассе, на настроенном блоке от Сергея выдал реальные 8.2литра на 100 км., по городу изменений радикальных не было.

LancerX 2.4 МКПП 4 WD.

ЧИП от Димы «Ежика».
Сразу после установки МКПП и полного привода еду на перепрошивку к Диме.
Машина едет не плохо. Очень резкий подхват после 3500 оборотов. Ни каких отрицательных моментов не замечено. Расход топлива по городу стабильно 13-14литров. По трассе 10литров, но этот результат, я думаю, уменьшится.

Индивидуальная настройка от Сергея 0uch (он же Gear of waR).
И снова индивидуальная настройка моего ЭБУ у Сергея. Вот тут проявилась радикальная разница. Разгон с низких оборотов приобрел какую-то неудержимую силу. Тяга во всем диапазоне оборотов ровная и как бы описать, сильная, местами даже пугающая. Если я Вам скажу, что машина стала лучше разгоняться, то я обману. Перемещения по городу вообще без каких либо проблем, так как не нужно постоянно держать высокие обороты двигателя. В любой необходимый момент, при нажатии педали газа, машина начинает быстрый разгон. Честно, я такого результата не ожидал. Расход топлива в городе 13-14литров. По трассе 10литров, но этот результат, я думаю, уменьшится.

Я не был бы самим собой, если на этом закончил бы тест прошивок от этих двух людей. К огромному моему сожалению, я не смогу уже померить разницу на вариаторной коробке передач.
На данный момент я обладаю двумя работоспособными ЭБУ. На одном из них ЧИП от Димы Ежика, на втором Индивидуально настроенная программа от Сергея «Ouch». С этими блоками я в ближайшие дни попаду на мощностной стенд. Так что у нас еще будет возможность подумать и по обсуждать полученные графики. Так же мой автомобиль я всегда готов предоставить другим специалистам, желающим удивить нас своим мастерством. Работу готов оплатить.

В заключении, все равно попрошу не отзываться плохо, о тех людях которые нам помогают на не легком пути тюнинга. Ведь не все всегда получается с первого раза. И как я постоянно говорю, не ошибаются только те, кто ничего не делают.

На момент написания БЖ, Дима «Ежик» обещал скорое появление обновленной прошивки для 2.4 МКПП.
Сергей «0uch» так же постоянно работает над совершенствованием прошивок для вариаторов (я уж не говорю о работе над другими тонкостями настройки).
Труд этих людей не легкий и бесценный, так давайте не поливать их грязью на интернет ресурсах, а давайте стараться помогать им, тем самым помогать себе, добиваться еще лучших результатов.

По данному вопросу рассказывать можно многое, я не стал вдаваться в профессиональные тонкости и термины.

Желаю Вам всем успехов, на нелегком пути тюнинга!

Источник

Чип тюнинг программы: для прошивки, редактирования, настройки ЭБУ

Чип тюнинг программы: для прошивки, редактирования, настройки ЭБУ

Видео обзоры, видео инструкции, как установить программу диагностики и их возможности Вы можете найти на наших ресурсах:

Ниже в таблице список программ для чип тюнинга. Программы для чтения и загрузки прошивки, для редактирования карт ЭБУ, для удаления систем и датчиков (EGR) и другие.

Atomic Tune 2.8.8 (также Atomic logger, Atomic converter, Atomic UOZ)

Atomic Tune — программа для откатки самых важных калибровок — БЦН и ПЦН. Умеет диагностировать, показывать детонацию, загрузку форсунок. Пишет логи в формате ICD, которые пригодятся нам для отстройки фазы впрыска. Может работать как на Январь 5.1, так и на Январь 7.2, как на стандартном датчике кислорода, так и на ШДК.

FunTune — это аналог программы Atomic Tune для откатки самых важных калибровок — БЦН и ПЦН. Но в отличие от Atomic Tune умеет продолжать сессии обучения, но требует наличие специальных карт для работы с файлом прошивки. Из коробки доступны карты для прошивки j7es.v17.3_dmrv. Также умеет писать логи в формате ICD, ECUEdit.

Программа дополненена несколькими картами, для разных прошивок, карты находятся в папке с програмой в папке maps. Программа работает только с УДК, на блоках управления Январь 5.1, Январь 7.2.

KIA flasher работает с любым K-Line адаптером, через разьем диагностики OBD-II, позволяет толь ко записать прошивку в блок, не может считывать, поддерживает прошивки только полноформатного размера 512 кб.

Внимание! Программа работает только на Windows XP

Injector by Andy Frost. Программа анализирует логи в формате ICD, корректирует файл прошивки. С помощью нее возможно по логам отстроить некоторые важные калибровки, холостой ход.

Что может программа:

Отдельно следует указать понимание прошивки J5LS:

Также есть возможность минимально диагностики этих же блоков управления.

OpenDiagFlasher предназначена для программирования блоков управления J7.2+, M73, М11, М11ЕТ, М11CR, M11E3, M10.3(+), Bosch 797(+), Bosch ME797, Bosch M(G)798, устанавливаемых на автомобили:

Распиновка часть 2.2 (Bosch, Siemens, Magneti Marelli)

Распиновка часть 3 (Bosch, Siemens, Continental)

Подробная справка с фотографиями по блокам управления.

В справке есть конкретный список блоков управлений, и по каждому блоку есть фотография с распиновкой для подключения через разъем, либо напрямую к блоку.

А также дополнительная информация, например, для работы в Boot режиме.

В ссылке на видео, в которых видно для каких блоков управления есть данный по распиновке, а также контакты для boot mode (бут режима). Под ним есть ссылка на файлы.

Источник

Как откалибровать и откатать настройки ЭБУ при тюнинге. Теория и практика

Как откатать прошивку при нестандартной конфигурации двигателя? Для этого необходимо приобрести соответствующее оборудование (инженерный блок, широкополосный датчик кислорода и соответствующее программное обеспечение). Общая стоимость оборудования составит порядка 10000-15000 грн. Невыгодно покупать такое оборудование, если у вас конфигурация стоковая. Предлагаем Вам вариант прошивки простой и наиболее эффективный. Все что нужно для откатки прошивки с такой конфигурацией двигателя это ноутбук с программным обеспечением и кабель диагностики. Для калибровки прошивки у Вас в системе должен быть установлен датчик лямбда зонда. Программа калибровки по датчику кислорода определяет состав смеси (богатая или бедная) и проводит необходимые подсчеты и вносит некоторые изменения в прошивках. Смысл любой откатки прошивки заключается в том, чтобы откатать смеси. Идеальный состав смеси для любого двигателя составляет 14.7. Для того чтобы эффективно сжечь одну часть бензина нужно 14,7 частей воздуха. Казалось бы, зачем калибровать прошивку, если мы можем зайти в редактор и в таблице указать нужный нам состав смеси. Не все так просто, как кажется потому, что сначала электронный блок должен посчитать, сколько воздуха зажал двигатель. И уже на основании этого количества воздуха электронный блок через форсунки впрыскивает необходимое количество бензина. Если электронный блок впрыснет через форсунки небольшое количество бензина, то смесь будет бедной. Если электронный блок впрыснет через форсунки большое количество бензина, то смесь будет богатой. Поэтому, базовая откатка прошивки заключается в том, чтобы откатать количество воздуха, которое потребляет двигатель. В любой прошивке за количество потребляемого воздуха отвечает две таблицы: базовое цикловое наполнение и поправка циклового наполнения. Таблица базового циклового наполнения в прошивке говорит о том, сколько двигатель впрыснул в себя воздуха. Таблица поправки циклового наполнения говорит о том, сколько реально дошло воздуха до цилиндров до этого двигателя. Поэтому таблица базового циклового наполнения и поправка циклового наполнения являются базовыми. Исходя из показаний этих таблиц строятся все остальные параметры таблицы, такие как состав смеси, зажигание, сколько нужно добавить бензина когда мы резко нажимаем педаль газа (ускорительный насос).

После заправки поедим кататься и заполнять рабочие точки. В общем, вот, что у нас получилось за полтора часа откатки: примерно 50% рабочих точек откатано. Чтобы откатка была проще нужно на 3-й или на 4-й передаче удерживать дроссельную заслонку, педаль газа на определенном проценте открытия и ехать до того момента, пока машина не перестанет набирать обороты. Таким образом, откатка рабочих точек получится более удобной, и Вы сможете откатать большее количество точек. Далее отключаемся от электронного блока, переходим во вкладку «базовое генерируемое цикловое наполнение» и нажимаем сохранить в *сtp. Затем переходим во вкладку «генерируемая поправка». Здесь также нажимаем сохранить в *ctp. Программа теперь нам сохранила таблицу «базовое цикловое наполнение» и «поправка циклового наполнения» в формате chitunningpro. Теперь нам нужно открыть заводскую прошивку и вставить эти откатанные таблицы. Сейчас нужно вставить откатанные таблицы в прошивку только прошивку заводскую. Заходим в рабочие режимы, цикловое наполнение, базовое цикловое наполнение. Нажимаем правой кнопкой мыши/импорт и вставляем ctpи pcn. Таким образом, мы сохранили программы для откатки. Во вкладке «поправка циклового наполнения» и «базовое цикловое наполнение» делаем то же самое (импортируем таблицу и сохраняем прошивку). Выплывает предупреждение о том, можно ли удалять защиту – соглашаемся. Прошивку мы откатали, сохранили и теперь можно заливать ее в электронный блок. Так откатывается прошивка. В чем плюс такой откатки – не нужно никакого дополнительного оборудования.

Все, что нужно для откатки это программа, ноутбук и кабель диагностики. Сейчас мы откатали базовое цикловое наполнение и поправку циклового наполнения на смеси 14,7, т.е. идеального состава смеси. Уже после этого можно выставлять смеси, например, делать ее беднее на холостых режимах и экономичных режимах езды, а также делать ее богаче на мощностных режимах. Теоретически состав смеси, который мы выставим должен совпадать по факту. Но все равно мы никак не можем проконтролировать состав смеси потому что для этого нужен широкополосный датчик кислорода. Поэтому такой способ откатки будет пригоден только для околстоковых или простых конфигурациях двигателя. На серьезных конфигурациях, там где увеличен объем или стоят валы с большим подъемом с широкой фазой, может супермодный ресивер, турбированый двигатель и т.д.. Такой двигатель откатке не годится потому, что возникновение детонации может «убить» двигатель или прогорит поршень (в худшем случае расколоться). Поэтому для такой конфигурации двигателя в любом случае нужно покупать инженерный блок, широкополосный датчик кислорода и соответствующее программное обеспечение. Программное обеспечение можно бесплатно найти в интернете. Такой вид откатки позволяет откатать такой вид откатки как экономичный режим езды и мощностной режим езды, но не позволяет настроить холостой ход и выставить правильно угол зажигания. Для того чтобы выставить угол зажигания, нужно использовать дополнительное оборудование. Такая откатка не дает отстроить грамотно холостой ход. По сути, мы можем только повысить обороты холостого хода. Помимо этих таблиц, есть еще масса таблиц, и грамотно настроить холостой ход можно только имея инженерный электронный блок, который в режиме реального времени при изменении калибровок автоматически реагирует на эти изменения (так называемый режим онлайн откатки). У кого иномарки поздних годов выпуска, сталкиваются с такими проблемами как: проблема с холостыми, обороты плавают, повышен расход топлива и т.д. Владельцы таких автомобилей часто устраняют какие-нибудь, проблемы, неполадки которые связаны с системой впрыска.

У меня была Митсубиши Лансер 6 и если честно, то я бы выбросил всю заводскую проводку и поставил блок управления Январь 5.1 или Январь 7.2 и откатал прошивку. Соотношение цены и качества при переходе на блоки Январь будет гораздо дешевле и удобнее. Потом при возникновении какой либо неисправности можно свободно подключиться к этому электронному блоку и произвести диагностику. Например, заводской датчик давления для Mitsubishi стоит порядка 4000 грн, а волговский датчик давления стоит 300 грн. Чувствуете разницу? Поэтому будет проще избавиться от заводского блока и проводки и перевестись на систему управления Январь. Многие владельцы Audi 80 и Audi 100 переводят свои двигатели на систему управления Январь потому, что стоимость заводских датчиков велика. Поэтому если у Вас есть желание перевести свой автомобиль на систему управления Январь, я могу Вам в этом помочь. Для этого Вам нужно будет приехать ко мне в город.

Видео с онлайн вебинара №2. Вопросы и ответы по чип тюнингу автомобилей

P:S. Если у вас есть еще вопросы по данной теме и вы хотите получить на них ответы, то приходите на наш следующий бесплатный вебинар.

Источник

настройка ЭБУ

На смену карбюраторным моторам пришли двигатели с инжекторным впрыском топлива. Казалось бы они намного сложнее в настройке, на самом деле совсем нет. Инжекторная система проста по своему устройству, и обеспечивает оптимальное соотношение топлива в зависимости от расхода воздуха двигателем. Чип тюнинг позволит вам менять настройки вашего двигателя, количество подаваемого топлива, угол опережения зажиганием, и прочие функции управления двигателем.
Карбюратор же расчитан на определённый объём двигателя, и не имеет широкого диапазона регулировок.

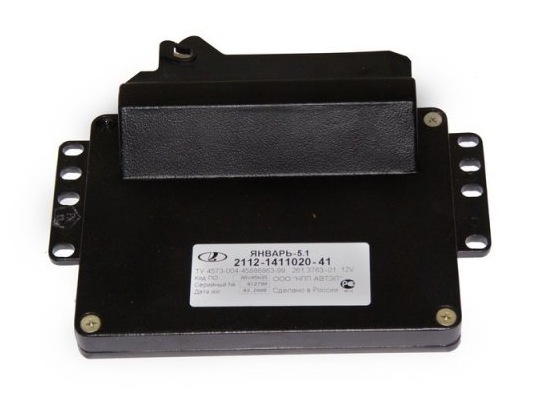

Рассмотрим популярный электронный блок управления Январь 5.1 позволяющий работать в диапазоне до 10200 об/мин. Он представляет собой простейший 16-ти битный компьютер с заложеной в него маленькой пограммой размером 64 КБ, которая хранится в легко обновляемой FLASH памяти. Полная память ЭБУ 128 кб, что позволяет хранить в нём 2 прошивки, и переключать их по мере надобности.
Основное предназначение блока управления- подача топлива, в зависимости от расхода воздуха двигателем.

Остальные функции дополнительные, что бы использовать оставшуюся память в блоке. Например подача искры на свечу, хотя на некоторых инжекторных Хондах эту функцию выполняет обычный трамблёр. Ещё на ЭБУ взвалили функции включение вентилятора охлаждения двигателя, прибавка оборотов при включении кондиционера или прогреве двигателя в мороз и много мелочей, которые практически не влияют на мощность двигателя, и не нужны в наших любимых гонках по драг рейсингу.

Рассмотрим алгоритм расчёта подачи топлива. Кто помнит школьную информатику алгоритм это цикл с началом и концом, замкнутым на начало. Цикловая подача- это за один цикл поршня, мс- милисекунды.

Расчёт цикловой топливоподачи по ДМРВ

Время открытия форсунок зависит от цикловой топливоподачи. Цикловая подача топлива вычисляется на основе показаний дадчиков расхода воздуха и умножается на коэффициент ALF, который равен единице при правильном AFR.
AFR(Air Fuel Ratio) — это правильное соотношение воздуха и бензина и равно 14,7/1. То есть для сгорания 1 кг бензина требуется 14,7 кг воздуха. Значение AFR в инжекторном двигателе может быть разным, и берётся из таблиц мощностного режима ( там AFR может быть 12/1) или таблицы экономичного режима ( AFR может быть 16/1).
А цикловый расход воздуха вычисляется на основе показаний ДМРВ. Этот датчик в зависимости от расхода воздуха выдаёт от 0 до 5 вольт. ЭБУ замеряет напряжение, и на основе таблицы «тарировка ДМРВ» вычисляет сколько воздуха «ест» мотор.

Намример 16-клапанный мотор ВАЗ при полной мощности «съедает» примерно 300 кг воздуха в час. Это соответствует мощности в 91 лошадиную силу. Всего же стандартный ДМРВ может определить расход до 750 кг/час.Соответственно ДМРВ расчитано на двигатели с максимальной мощностью около 250 л/с. Дальше у этого датчика кончается диапазон измерения.

Спортивные прошивки без ДМРВ (по дросселю или ДАД)

В автоспорте часто используют моторы которые используют отдельную дроссельную заслонку на каждый цилиндр. На ВАЗ например используется четырёхдроссельный впуск.
Как правило, на таких моторах ДМРВ не используется, а цикловая подача топлива вычисляется другим способом. Она берётся из готовой таблицы «базовое цикловое наполнение» или «аварийное цикловое наполнение». Эти таблицы трёхмерные, подача топлива вычисляется на основе положения дроссельной заслонки и оборотов двигателя. Так же учитывается температура воздуха. Эти таблицы составляется путём долгих эксперементальных замеров для каждого спортивного мотора, в зависимости от его объёма и используемых распредвалов. Замеряются выхлопные газы специальным широкополосным ALF-метром, смесь должна быть правильной по своему составу, не обеднённой и не обогащённой, иначе двигатель не покажет своей полной мощности, а то и вовсе заглохнет. Существуют так же современные приборы, которые на основе выхлопных газов сами расчитывают цикловую подачу для данного двигателя.
Аналогично работают спортивные моторы которые вычисляют цикловую подачу с корректировкой датчиком ДАД (датчик абсолютного давления), иДТВ(датчик температуры воздуха). Составляется таблица «базовое цикловое наполнение» на основе показаний широкополосного датчика кислорода (ШДК) и корректируется во время движения ДАДом в зависимости давления во впуске. Такую таблицу можно использовать и с турбонагнетателями, так как цикловое наполнение воздухом увеличивается вместе с давлением турбонаддува. В этом случае используется специальный ДАД, который измеряет не только вакуум, но и избыточное давление. Обычно турбо ДАДы имеют диапазон на 1,2 или 3 атмосферы избыточного воздуха.
Почему такие программы не используют на серийных автомобилях? У них есть свои минусы, по сравнению с расчётами по ДМРВ. Эти таблицы рассчитаны да данное состояние двигателя, и любые изменения ( замена воздушного фильтра, изменение компрессии и.т.д) приведут к неправильному расчёту топливоподачи. Тогда как ДМРВ замеряет реальный расход воздуха на данный момент.

Чип тюнинг на стандартном моторе
Существует множество бесплатных прошивок в интенете, а так же предложения различных автосервисов улучшить характеристики вашего стандартного мотора с помощью чип тюнинга. Что на самом деле представляют эти программы и предложения?
На самом деле на заводе прошивки рассчитаны практически оптимально. Тюнинговые прошивки имеют изменения в таблицах УОЗ (угол опережения зажигания) в более раннюю сторону, тем самым немного увеличивая мощность мотора, но при заправке некачественного топлива будет детонация, и датчик детонации (если он исправен) отодвинет зажигание назад.
Так же в этих прошивках изменено соотношение воздуха-топлива ALF. В мощностном режиме оно может достигать 12/1, что даст небольшую прибавку мощности и увеличит расход топлива.
Ещё можно изменить зону перехода из экономичного режима в мощностной, л/с это не прибавит, но может немного экономить топливо и снизить динамику автомобиля, или наоборот.
Наверное последнее что можно сделать на стандартном моторе передвинуть ограничитель оборотов (отсечку). У стандартного мотора подача топлива прекращается на 6300 об/мин. ЭБУ Январь позволяет повысить «отсечку» до 10200 об/мин, но на стандартном моторе это не имеет смысла, так как его максимальная мощность на 5600 об/мин, дальше идёт падение мощности, и без специальной подготовки мотор крутить больше губительно.
Из чип тюнинга стандартного мотора можно сделать следующий вывод — опережение зажигания и прибавка топлива дадут в лучшем случае повышение мощности на 10% при использовании хорошего топлива. Решайте сами, достаточно вам этого или нет.
А для того, что бы увеличить мощность мотора на 100 или даже 500%, нужны серьёзные изменения «железа» двигателя.

Чип тюнинг на моторе со спортивными распредвалами, увеличенным объёмом, турбонаддувом.
Если вы увеличили объём мотора, размер клапанов, поставили спортивные распредвалы или установили турбину, без изменения прошивки вам не обойтись. Хотя как не парадоксально и на стандартной прошивке машина поедет, и даже будет прибавка мощности, если у вас до сих пор стоит ДМРВ. Он сам посчитает расход воздуха в изменённом моторе. Проблемы могут возникнуть с холостым ходом, если у вас валы с широкими фазами и большим подъёмом.

Ну конечно же, что бы реализовать потенциал всего «могучего» железа, которое установлено в мотор, нужно написать оптимальную прошивку. За основу берётся стандартная прошивка для данного мотора, и в ней переделываются некоторые данные.
Если вы нацелены снять большую мощность с мотора, первое что нужно заменить после распредвалов и прочего железа — форсунки. Стандартные ВАЗовские имеют расход 132 мл/мин (156 мл/мин) что позволяет снять с мотора 100 л/с (110 л/с). Дальше они не закрываются вообще, и смесь становится обеднённой. Для примера форсунки от «Волги» имеют расход 197 мл/мин при давлении топлива 3 атм. и позволяют снять мощность 150 л/с на четырёхцилиндровом моторе.
Имеется ещё множество форсунок различной производительности для тюнинга и от мощных машин. После того как вы подобрали необходимые форсунки, в прошивке меняется «статическая производительность форсунок». Помните, что форсунки бывают сопротивлением 14 ом (High) и 2 ом (Low). С ЭБУ Январь и Микас используются форсунки 14 ом, или ставится дополнительное сопротивление, иначе может быть перегрев чипа.

Итак, форсунки поставлены правильные, прошивка под них изменена. Есть ещё «динамическая производительность форсунок», если вы её не знаете, оставьте как есть. Она зависит от напряжения аккумулятора, чем больше вольт, тем быстрее открывается форсунка.
Дальнейших изменений потребует таблицы «базового циклового наполнения» и «аварийное цикловое наполнение». Первая таблица используется ЭБУ для прогнозируемого расхода топлива при ускорении (ускорительный насос), то есть вы нажали на педаль газа, а значение расхода воздуха берётся немного вперёд. Вторая таблица нужна на случай отказа датчика ДМРВ, или его отсутствия. Она отображает сколько мотор расходует воздуха при определённых оборотах, и открытии дросселя. Эти таблицы составляются в результате испытаний мотора, на основе измерений. Для турбомоторов таблицы составляются с учётом резкой прибавки расхода воздуха на турбоподхвате.

Ещё при установке спортивных распредвалов потребуется коррекция холостого хода. Если у вас валы с большими фазами, которые дают большую мощность на больших оборотах, холостой ход будет не стабильным. Нужно его повысить, внеся изменения в работу РХХ (регулятор холостого хода). Чем больше фазы и подъём кулачков распредвала, тем больше холостой ход.

Когда у вас стоят валы с правильными фазами, турбина с соответствующим расходом воздуха, увеличенные клапаны, то несомненно максимальная мощность сдвинется в зону более высоких оборотов. Железная часть двигателя при этом должна быть усилена. Например пик мощности вашего супер-мотора уже не 5600 об/мин как на стандартном, а 8500 об/мин. Вам потребуется сместить ограничитель подачи топлива. Для «Января» существуют специальные прошивки, позволяющие работать с таблицами до 12000 об/мин. На подготовленных двигателях можно «отсечку» установить на высокие обороты.

Изменяя эти параметры можно добится увеличения мощности мотора в несколько раз, при установке соответствующего «железа».
