Настройка эквалайзера teyes в машине для лучшего звука
Teyes CC3 ASX 6/128, Эквалайзер, настройка
Покатавшись пару дней с базовыми настройками эквалайзера я стал понимать, что у меня уменьшился бас, да звук хоть и стал намного качественнее, но играет не так как я люблю.
Размышляя на тему настройки эквалайзера в своих коротких поездках по городу, я вспомнил что на штатной магнитоле с 1 крутилкой, у меня высокие частоты стояли на +2 и басы на +3. и тут стало понятно что именно мне не нравится в звучании.
Выделив пару часиков на настройки, я стал разбираться в эквалайзере нового майфуна, а их там просто куча и с первого раза не понятно, что да как.
Начнем с имеющегося железа, ведь от этого в большей степени зависит, что и как настраивать.
В магнитоле стоит микросхема усилителя TDA7851, а это у нас 4 канала по:
40 Вт — 4 Ом
72 Вт — 2 Ом
Динамики у меня Rockford Fosgate:
Фронт компонентный на 55 Вт при 2 Ом, где-то читал, что твитера на 4 Ом (этим я пренебрегаю в дальнейшей настройке)
Тыл коаксиальный на 25 Вт при 4 Ом
Сколько бы я не искал частотные характеристики динамиков, так и не нашел их. Будем исходить из средней температуры по больнице.
В нашем распоряжении 27 полосный эквалайзер.
Чтоб не парится с каждым по отдельности ползунком, я выбрал в настройках предустановку РОК, после чего всё, что было опущено ниже 0, поднимаем до 0 и поправил некоторые нижние и высокие по вкусу. Чтоб не мучать динамики, частоты 20, 27, 35 опускаем в самый низ, к ним вернёмся когда появится сабвуфер.
Тк любые изменения тут приводят к тому, что мне не нравится как начинает играть система, не чего не трогаю.
Лучший вариант получается когда на:
Фронт даём усиление 6 на частотах 68 Гц,
Тыл даём усиление 9 на частотах 108 Гц.
Сабвуфера у меня нет, отключаем в настройках.
Через Easy Mode смещаем точку назад, это нужно чтоб погасить разницу в омах динамиков, при такой настройке они играют на примерно одинаковом уровне, тк 4-х омные динамики раскачать тяжелее, чем 2 омные.
Чтоб не мучать динамики, тут тоже устанавливаем срез по низам до 40 Гц, высокие выкручиваем на максимум.
Фильтр по Высоким частотам — Баттерворт (у него более ровная АЧХ, так пишут 🙂 )
Фильтр по Низким частотам — Бессель (про него не помню, что пишут 🙂 )
Чтоб не дать лишнего на динамики, выкручиваем громкость на максимум, идём в Настройки, Устройство, Настройки звука и тут в Power Conditionins выставляем 50 вместо 60. Так у нас не будет дребезга на максимальной громкости и регулировка звука будет более дескретной.
При 60 слушал на 5-7 единицах
При 50 слушаю на 12-14 единицах.
Список тестовых треков
Бонусом мои треки для тестирования акустики, как домашней так и автомобильной. Я много где их прослушал и знаю как они должны звучать.
Источник музыкальных композиций — Spotify.
Я переслушал все сервисы и самое лучшее качество именно у Spotify. Так считаю не только я :).
При таких настройках мне удалось добиться наилучшего для меня звучания. Ухи 🙂 у всех разные, эти настройки я сохраняю для себя, тк они слетают при прошивке майфуна, но может кому-то пригодится.
LOUD — во всех настройках выключен. При его включении увеличивается громкость, но и при этом рушится баланс эквалайзера.
ЗЫ:
Я не профессионал и в чем-то могу ошибаться. Сделал как понимаю, написал как смог 🙂
Автозвук ч.3 – Настройка оборудования, результат прослушивания, впечатления от Teyes SPRO
Настала, пожалуй, пора поделиться промежуточными итогами реализации своей задумки и закрыть эту тему до следующих значимых изменений.
Прошло две недели, за это время акустика распелась, регулировки на усилках и в ГУ обрели своё более-менее постоянные значения, а наличие фонотеки в несжатом формате позволяет выжимать из всего этого максимум качества.
Конечно до идеального звучания тут далеко, на соревнования или демонстрацию SQ не поедешь, но что радует – за разумные деньги я получил ровно то, что ожидал, а именно: универсальность головного устройства и весьма приличное качество звучания. К счастью сибилянты уже не режут слух как было в начале, и можно даже высокочастотные композиции слушать на высоком уровне громкости.
Чтобы не ограничиваться одними только словами, я сделал для сравнения небольшие видеозаписи. Конечно у меня нет звукозаписывающей аппаратуры, использовал встроенный в телефон микрофон, запись с которого конечно не может передать той глубины и оттенков звучания, но по крайней мере может дать представление о том, как было «до» и стало «после». Ну и потом будет пара фрагментов композиций, которые имеют ярко выраженный характер звучания.
Для тестов и настройки я использовал оставшийся ещё с прошлой машины диск AMT Russian Challenge, в которых есть нужные трэки в различных диапазонах. Весьма рекомендую для всех любителей как я.
Клип №1 – Фрагмент трека Subwoofer 20-50Hz на Teyes SPRO. На штатном ГУ даже не пытался записать
Теперь что касается настроек.
Пробовал разные варианты, но пока остановился на этом: эквалайзер в ГУ по-умолчанию, на PowerAmp чуть-чуть добавил басовой составляющей. Иногда ставлю на ГУ «Джаз», а на PowerAMP сбрасываю в дефолт. Зависит от прослушиваемого материала.
Задержки выставил по фронту, тыл почти в 0, он не влияет. Срез на сабвуфер поставил достаточно широко, подрезаю потом на усилителе. Фронт вообще не трогал, всё на усилке.
§61. Улучшаем звук на ГУ Teyes CC2L
Приветствую всех.
Текста будет много.
Забегая вперед скажу, что Happy end всё таки случился.
Эпопея с китайской ГУ началась еще в конце октября.
Случайно на форуме 4pda наткнулся на ветку с обсуждением перепайки встроенного в Teyes CC2L (и не только в эту модель) встроенного усилителя на что-нибудь «получше».
Решил попробовать проделать подобные манипуляции со своей магнитолой. Ставить выносные nakamichi в планах не было, а вот получить бюджетное улучшение качества звука на китайской ГУ удалось.
Потрачено порядка 3000 российских рублей и около месяца на пробы.
И так, поехали
1. В Teyes CC2L установлен усилитель TDA7388, который, мягко говоря, не блещет качественным звуком.
Я не меломан, но на громкости выше среднего с учетом настроек, выставленных в эквалайзере, на многих композициях уши сворачивало в трубочку от резких высоких частот; в тоже время не хватало мягкого баса.
Полистав 4pda определился, что буду менять усилитель на TDA7850, который, по мнению тех, кто уже проделал данную процедуру, выдавал более качественный звук.
2.
epic fail #1
Нашел через Авито контору Gh Company в НН, которая занимается ремонтом радиоэлектроники. Указал, что мне нужно.

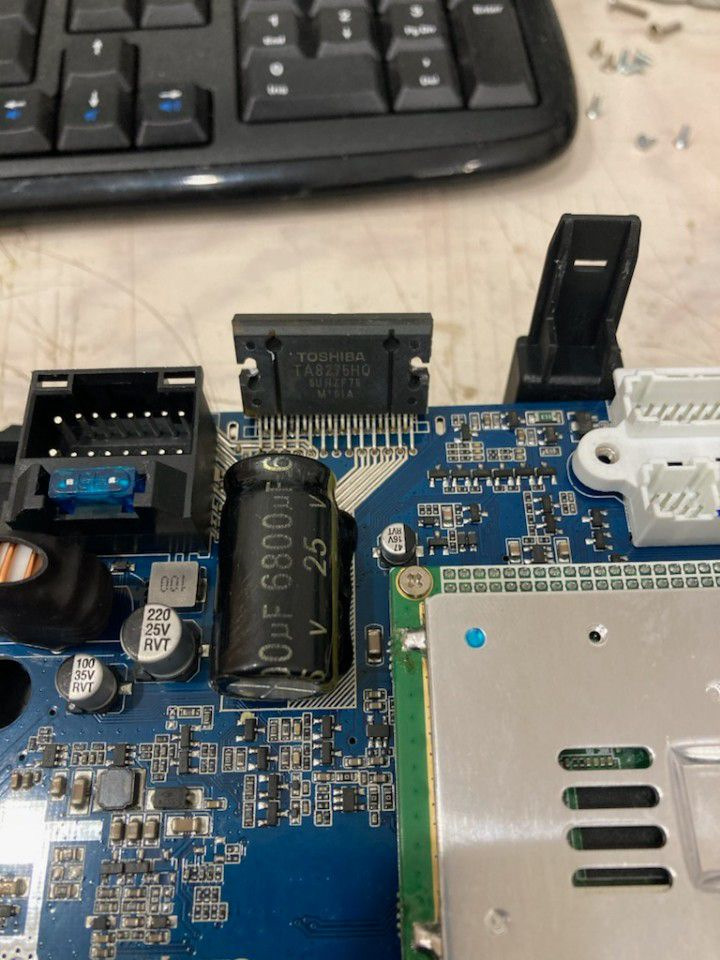

Посоветовали правда поставить другой усилитель — Toshiba TA8275HQ, сославшись на то, что он будет лучше предложенного мной TDA7850. Я согласился.
Договорились на следующий день всё сделать. 3 часа ожидания и минус 1000р.
Штатный конденсатор на 6800мКф оставили.
После подключения ГУ с новым усилителем эффект ВАУ определенно был. Высокие частоты стали отыгрывать чище, появился более мягкий бас.
Было одно НО. Появились помехи. Когда играет музыка — их не слышно, но стоит, например, при включении яндекс навигатора выкрутить громкость выше середины — помехи были отчетливо слышны.
Мастеру указал на этот «косяк». Т.к. время было позднее решили перенести переделку на следующий день.
Как вы наверное уже догадались, следующего дня не случилось с участием этой «чудо» конторы. Ребята сливались как могли: по телефону, в личные сообщения. На контакт так и не вышли.

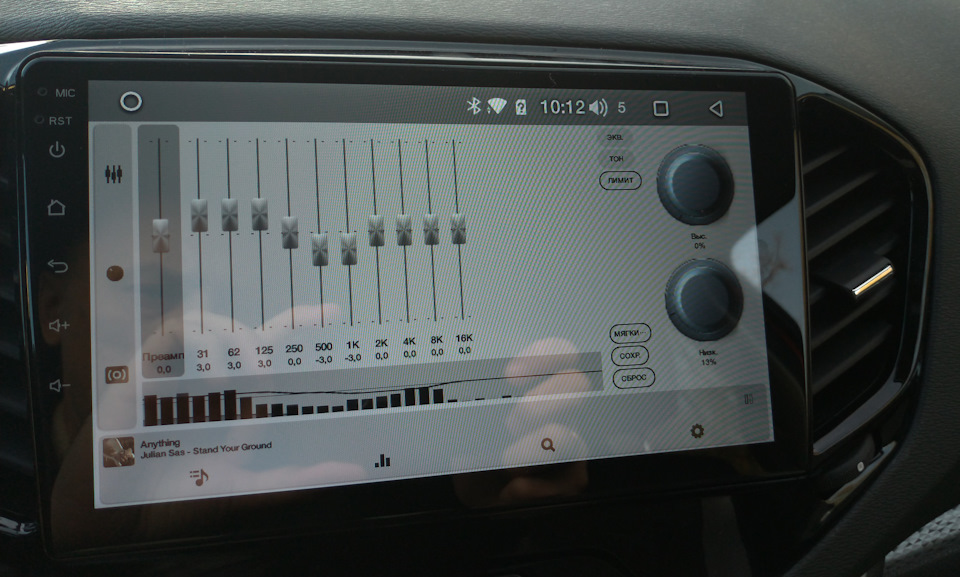

Настройка эквалайзера на TEYES SPRO

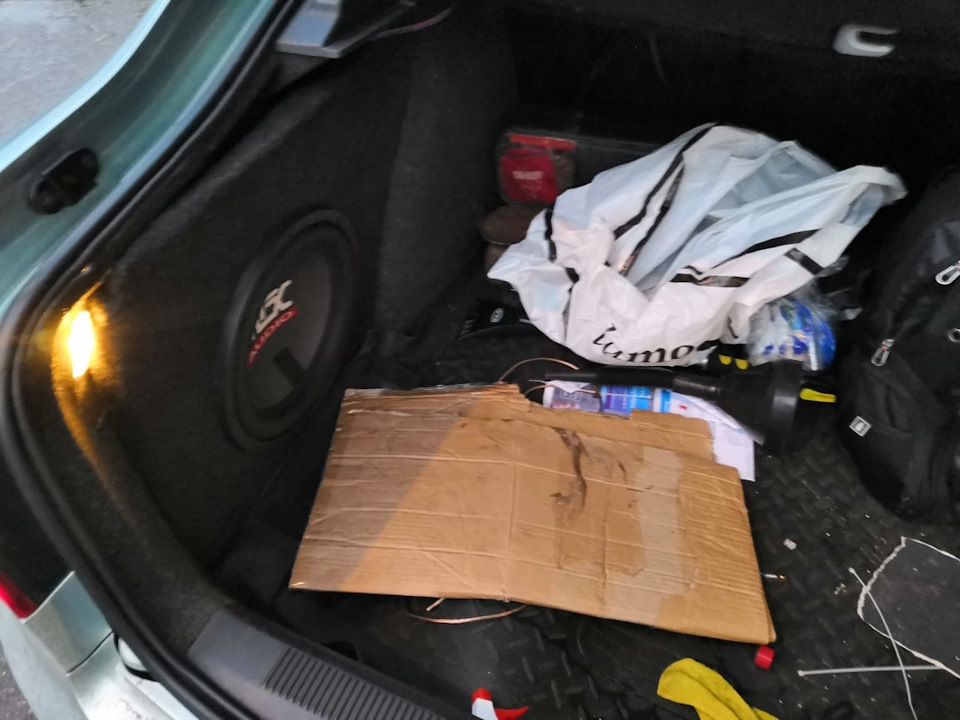

Всем привет, подключил я саб настроил эквалайзер, играет хорошо. Настраивал эквалайзер 16 полос. Пришли мне провода rca, выход под саб один. Чтобы подключить тюльпаны нужно докупать Y образный тюльпан.
Skoda Octavia 2012, двигатель бензиновый 1.6 л., 102 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Комментарии 29
Там еще настройки остались
Там еще настройки остались
Нет, если нажать на строку Q еще можно поднастроить, у тебя все 2 стоят
Ааа это я в курсе) я пока не трогал.
Нет, если нажать на строку Q еще можно поднастроить, у тебя все 2 стоят
Тоже заказал эти провода) Подскажи на счёт Y тюльпана, какой нужен? Может ссылка есть?
То что ты заказал, там будет выход один на саб. Все зависит сколько у тебя будет усилков?
Тоже заказал эти провода) Подскажи на счёт Y тюльпана, какой нужен? Может ссылка есть?
У меня такой стоит.
Под микрофон настраивали?
Под микрофон настраивали?
Если подсказать можете, буду благодарен!
Замерять АЧХ надо под микрофон, что б крутить эквалайзер. Есть приборы специальные, бюджетный вариант знаю на айфоне есть программулина и выносной микрофон. А так можно черти что накрутить, может конечно у вас слух очень хороший и вы слышите на какой частоте горбит, а на какой провал.
Медведь на ухо не наступал.))) настраивал лично не я. Но играет нормально.
Замерять АЧХ надо под микрофон, что б крутить эквалайзер. Есть приборы специальные, бюджетный вариант знаю на айфоне есть программулина и выносной микрофон. А так можно черти что накрутить, может конечно у вас слух очень хороший и вы слышите на какой частоте горбит, а на какой провал.
А если не затруднит, название скажите программы?
Teyes CC3. Настройка баланса колонок
Эта запись может быть полезна тем, кто поменял свою штатную магнитолу на ГУ от Teyes. Скорее всего, настройка подойдет и для других китайских магнитол на Андроиде, в которых есть возможность установки задержек звука. И да, настройки актуальны именно для Lada Xray.
Предыстория
Практически сразу после установки новой головы я заметил проблемы с восприятием звука. Сначала подумал, что это с непривычки, железо ведь другое. Но немного покатавшись и послушав музыку, я понял, что проблема именно с балансом. При прослушивании музыки я ощущал какой-то дискомфорт, как будто левое ухо у меня было заложено. А после поездки на 140 км по трассе с музыкой, мне показалось что я приглох на левое ухо, когда уже выходил из машины и слушал окружающие звуки. Да и голова даже начинала болеть, после долгого прослушивания такой музыки. Проблему надо было решать.
Для начала попробовал настроить баланс методом тыка, на слух, но у меня ничего не получилось. Далее нашел на ютубе инструкцию по настройке баланса колонок конкретно на моей магнитоле Teyes CC3. Взял рулетку и пошел в машину мерить расстояния от колонок до центра головы. Всё померил, выставил в настройках все задержки, но нужного эффекта не добился. И тогда я вспомнил, что есть у меня один приятель, профессионально занимающийся автозвуком. Созвонился с ним, объяснил проблему и договорился о встрече.
И вот на месте, минут за 15, мы нашли-таки нужный баланс) Друг рассказал мне всю теорию, как это нужно правильно делать, однако с моим, далеко не музыкальным слухом это было бы не легко. В итоге он сам всё быстро настроил, а я уже проверил финальный результат. И оказался им доволен) А ещё я узнал, что для китайских магнитол все эти измерения рулетками не актуальны, у них там какая-то своя логика))
Теперь, собственно, о настройках.
Самое главное это баланс колонок — вкладка Баланс, в приложении Эквалайзер.
Выставляем всё как на картинке.
В принципе и всё. Настройками самого эквалайзера я ещё не игрался, это на любителя. А вот дискомфорт и «глухота» в левом ухе прошли моментально.
И ещё я обратил внимание, что после грамотной настройки баланса, функция объемного звучания теперь не имеет такого эффекта, как было ранее. Теперь звук стал объемным как при включенной опции, так и при выключенной. И мне кажется он даже лучше, когда она выключена.
В заключении добавлю, что аудиосистема у меня полностью штатная, люксовой комплектации, т.е. 4 динамика + 2 твитера, никаких усилков и сабов нет.
